Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Sesol

Datum

31 januari 2023

Ort

Järfälla, Stockholms län
Fästens placering
Dragavlastade
Skador
91% godkända9% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemWeland Stål: Läktfästen
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

2/32

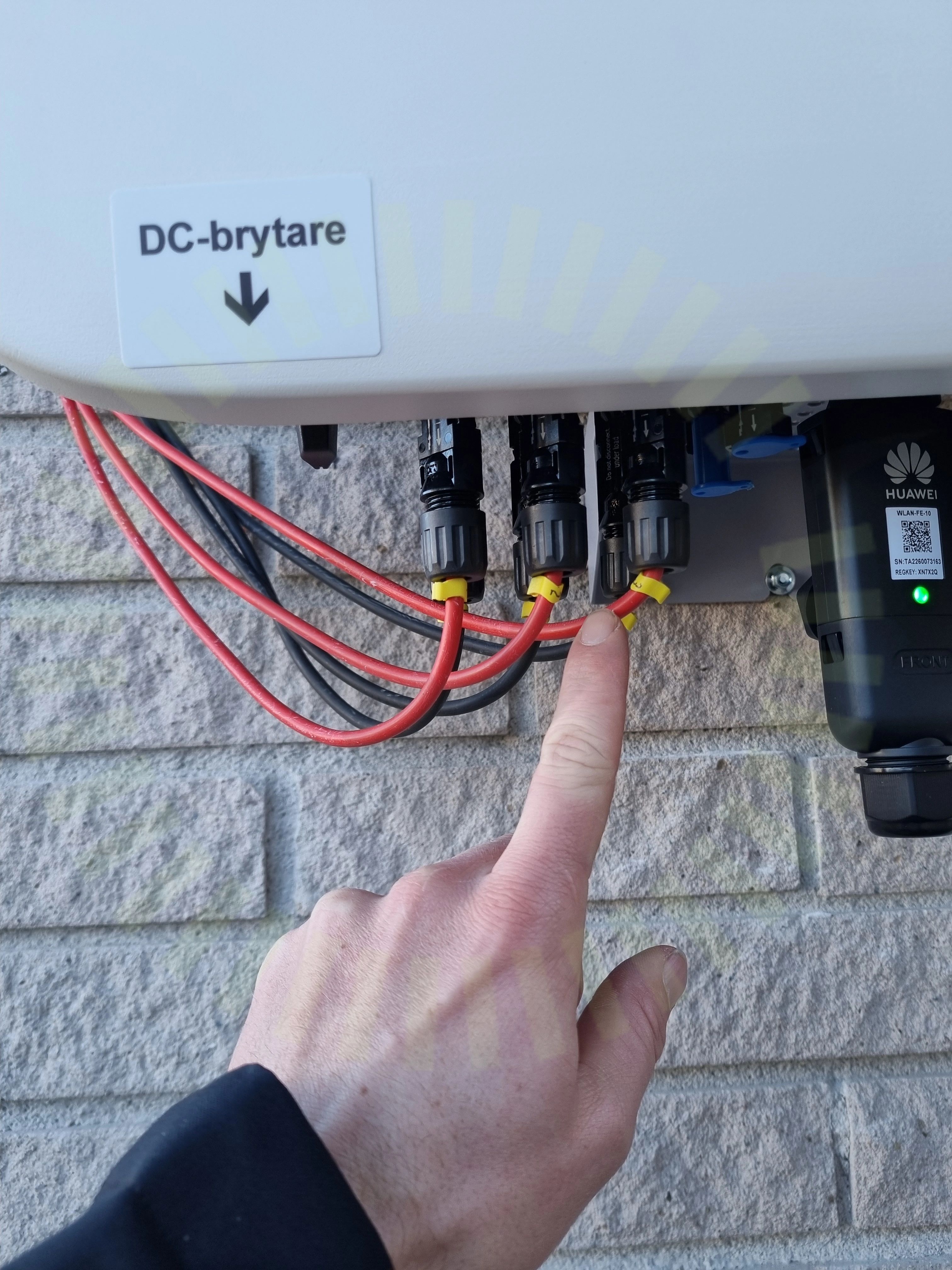

DC Förläggning

1.1 DC Förläggning

Inte godkänd

För kort kabel till MC4 kontakt.

SS 436 40 00 (522.8.4)

1.2 Mätprotokoll DC

Inte godkänd

Saknas mätprotokoll

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

30/32
AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndBrännbart underlagDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningKabelKontakterLedare fastspändaMärkningPESträngschemaSäkringTillförlitligt fästUtrymmeVarning för backspänningVarning för likspänningVinkel

Longi: LR5-54HPB

Anmärkningar

3/12
Dragavlastade

2.1 Dragavlastade

Inte godkänd

Kablar saknar dragavlastning

SS 436 40 00 (522.8.3)
Fästens placering

2.2 Fästens placering

Inte godkänd

Under 25 cm en del möter så lite som 11 cm,

Installation Manual for LONGi Solar PV Modules, V14, Sida 16.

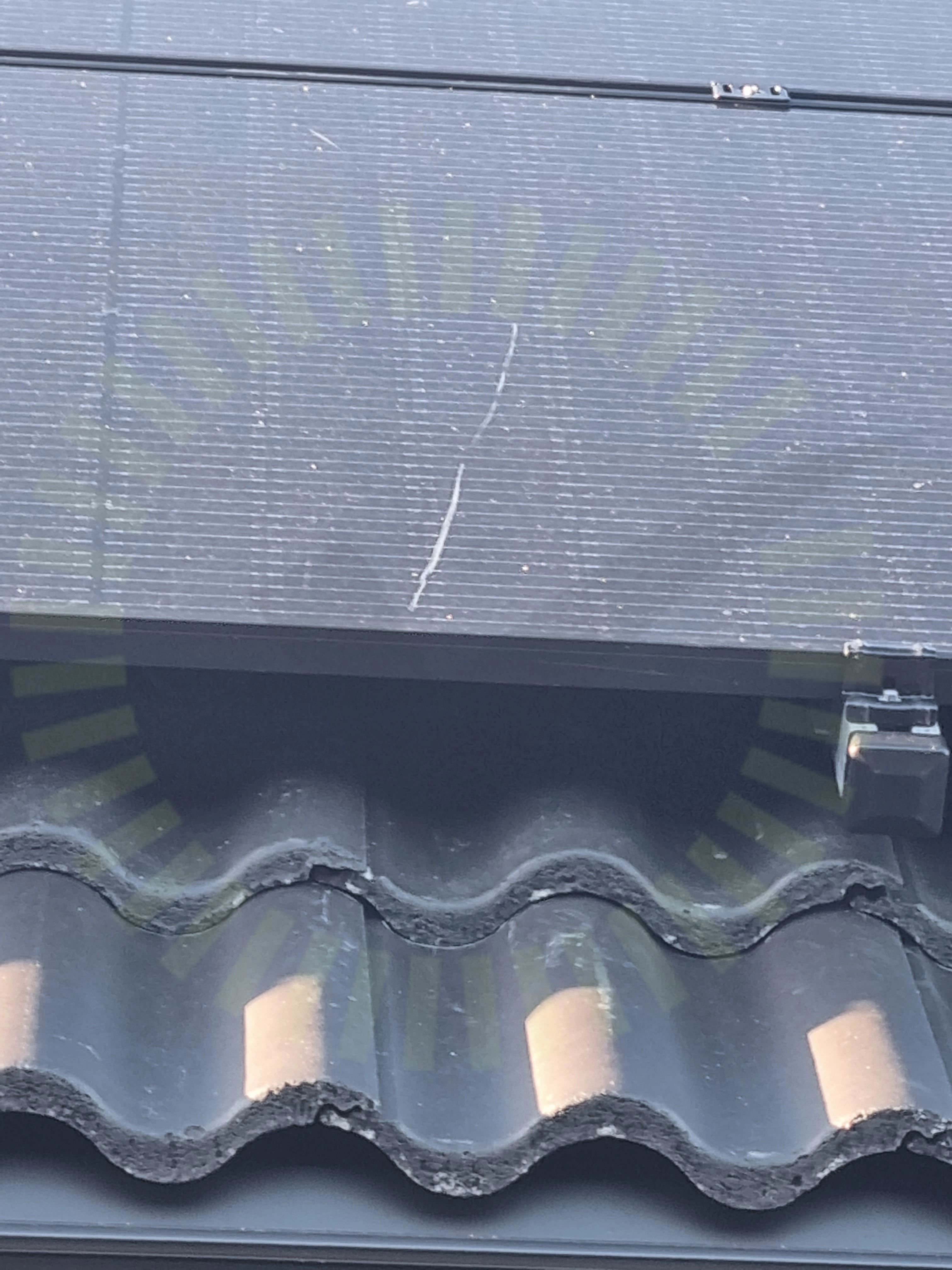

Skador

2.3 Skador

Inte godkänd

Repa som kund har noterat

Tillverkarens montageanvisningar

Godkända kontrollpunkter

9/12
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrumSkuggaSträngförläggningÖverlappning

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Weland Stål: Läktfästen

Anmärkningar

2/20

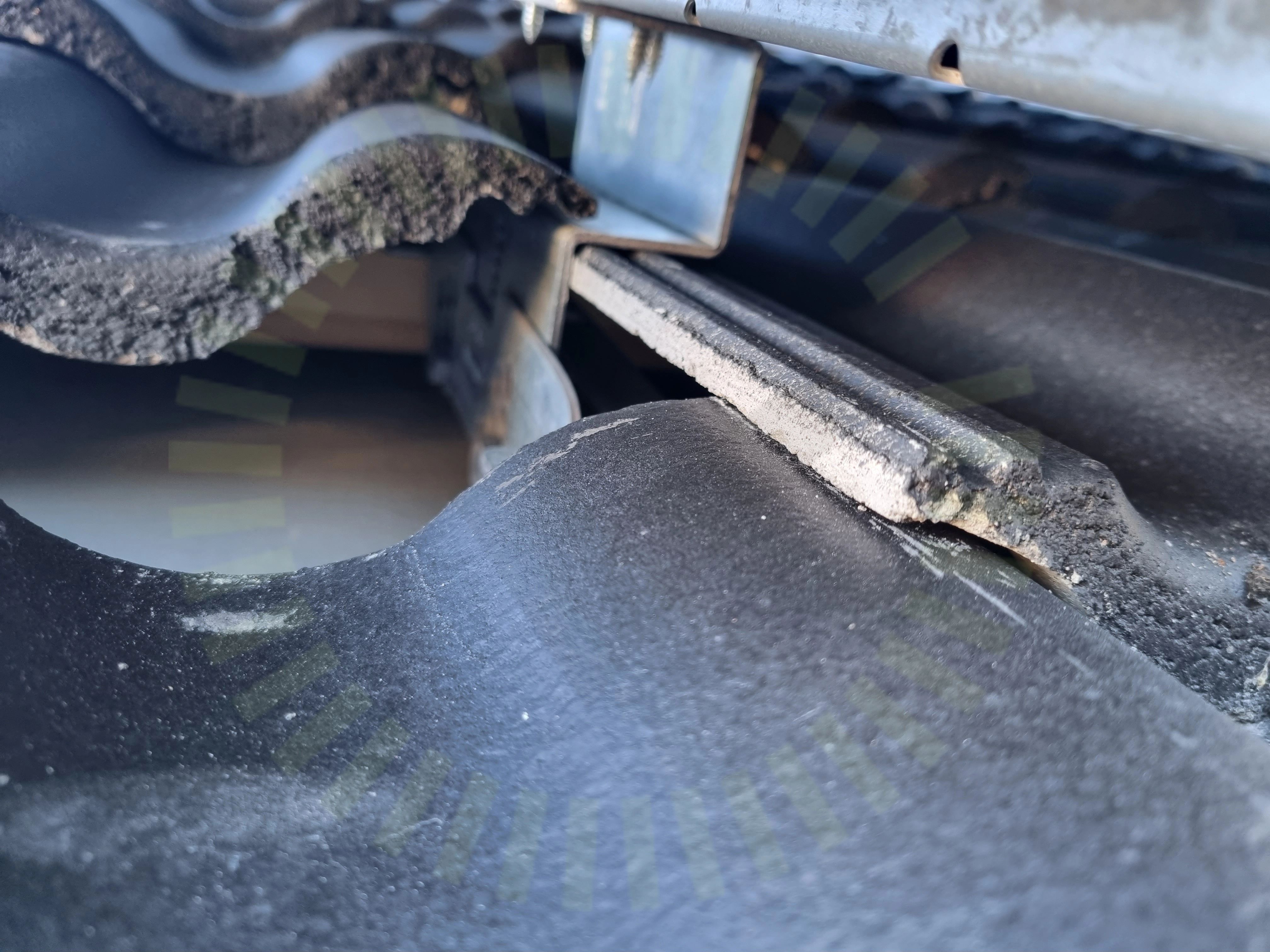

Avstånd panna

4.1 Avstånd panna

Inte godkänd

Ligger mot panna

MA5104 Sid 1 (1) | Version 4 - 221101

4.2 Avstånd

Inte godkänd

Lastberäkningens Max avstånd 90cm. Uppmätt 114cm.

MA5104 Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

18/20
BärläktCC måttFrämmande materialKabeluppfästningMittklämma rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenskarvSkyddSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skena Ändklämmor skruv
