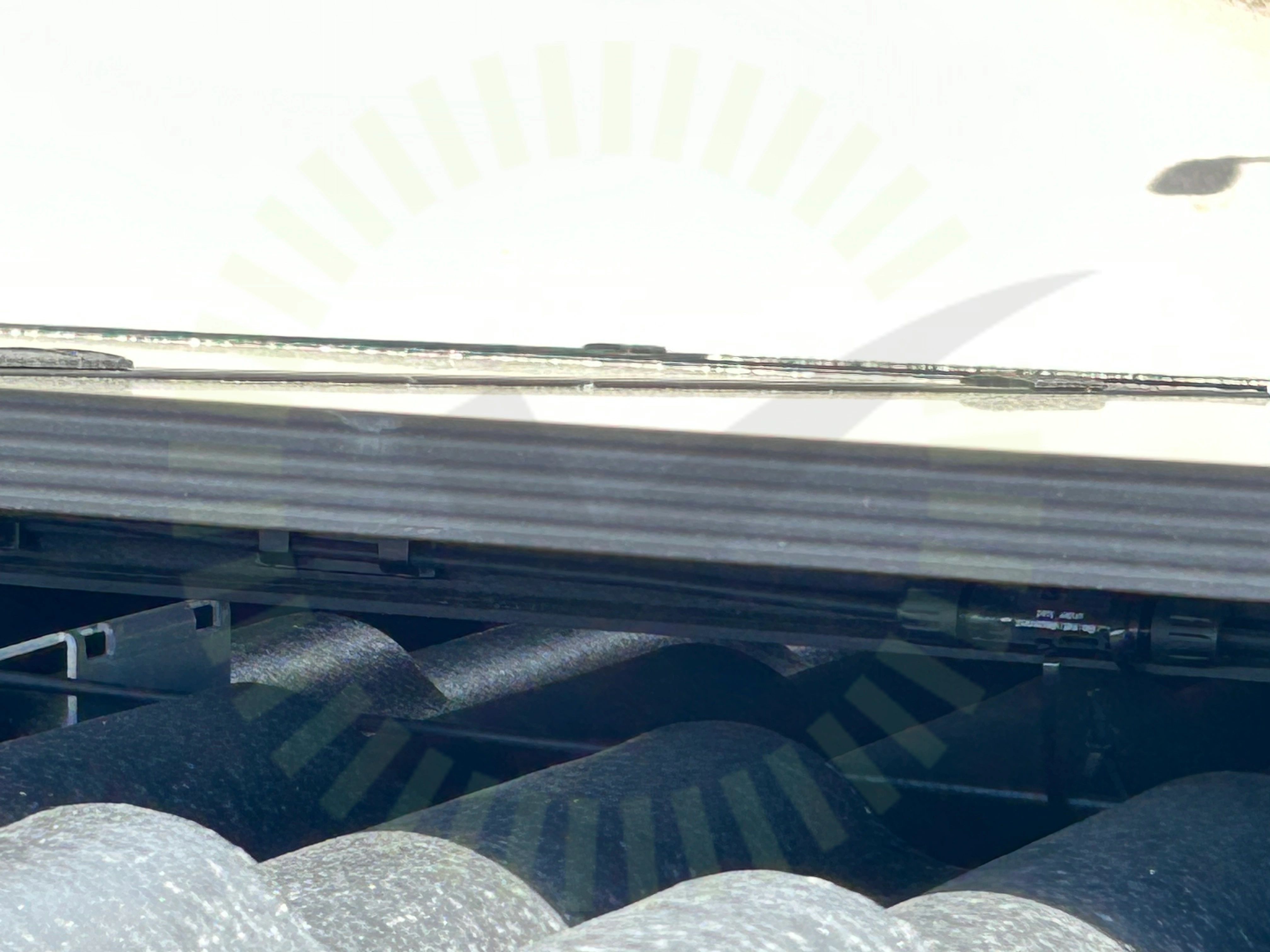

1.1 Kabeluppfästning
Inte godkändKablage ligger på yttertaket. Bristfällig uppfästning.
SS 436 40 00 (712.521.101 och 522.8.4)
Besiktningsrapport
8.1
Installation genom
Svea Solar
Datum
4 maj 2023
Ort
Huddinge, Stockholms län
85% godkända15% ej godkända
Om installationen
PanelerRisen: RSM40-8 385-405W
OptimerareSolarEdge: S-Serie
MontagesystemCC90- UNUM Betongpannor
VäxelriktareSolarEdge: SE12.5K-SE20K
BatteriSonnen
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
CC90- UNUM Betongpannor
Anmärkningar
9/26

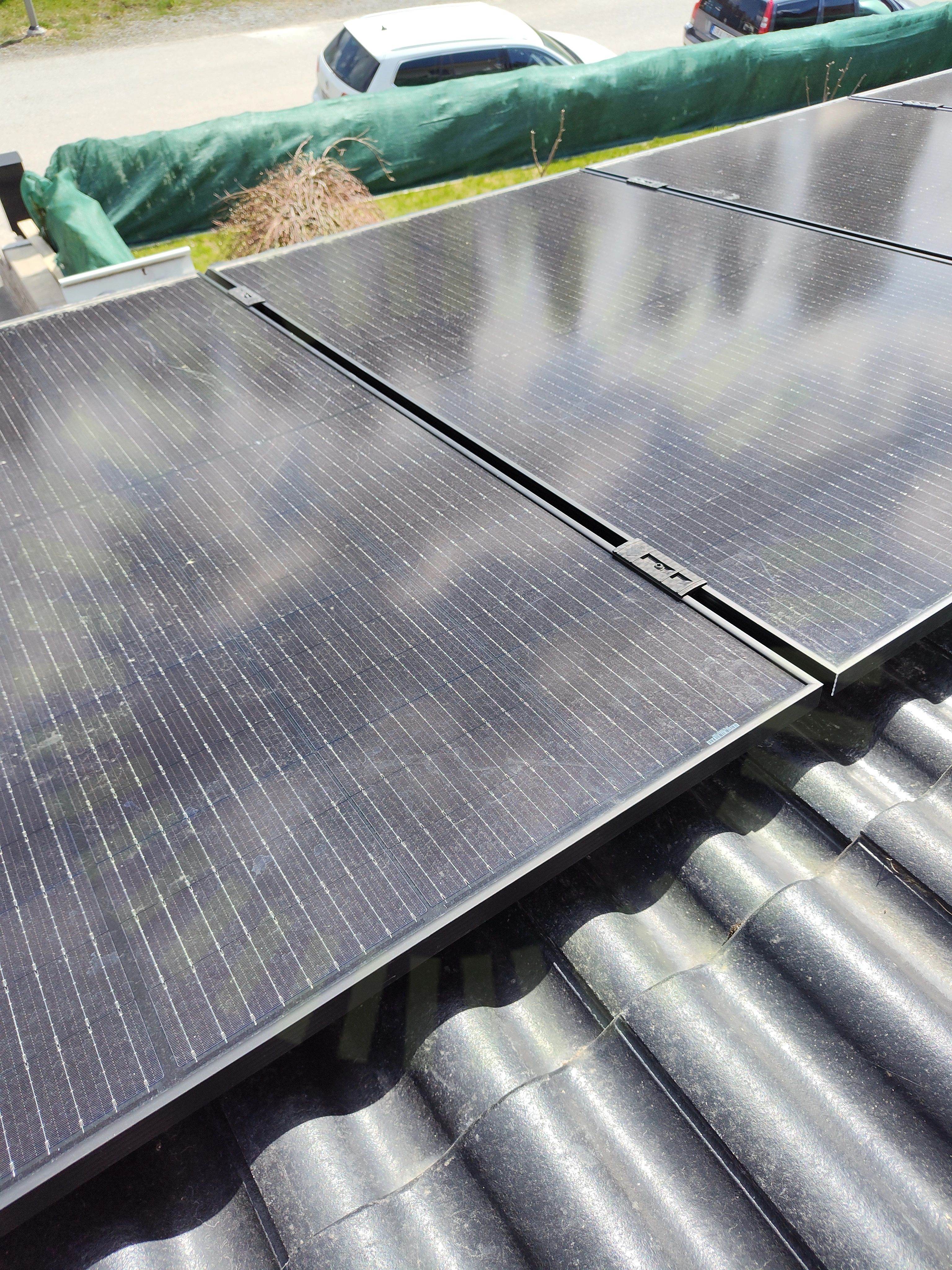

1.2 Klämmans orientering
Inte godkändKlämmor är felvända.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6

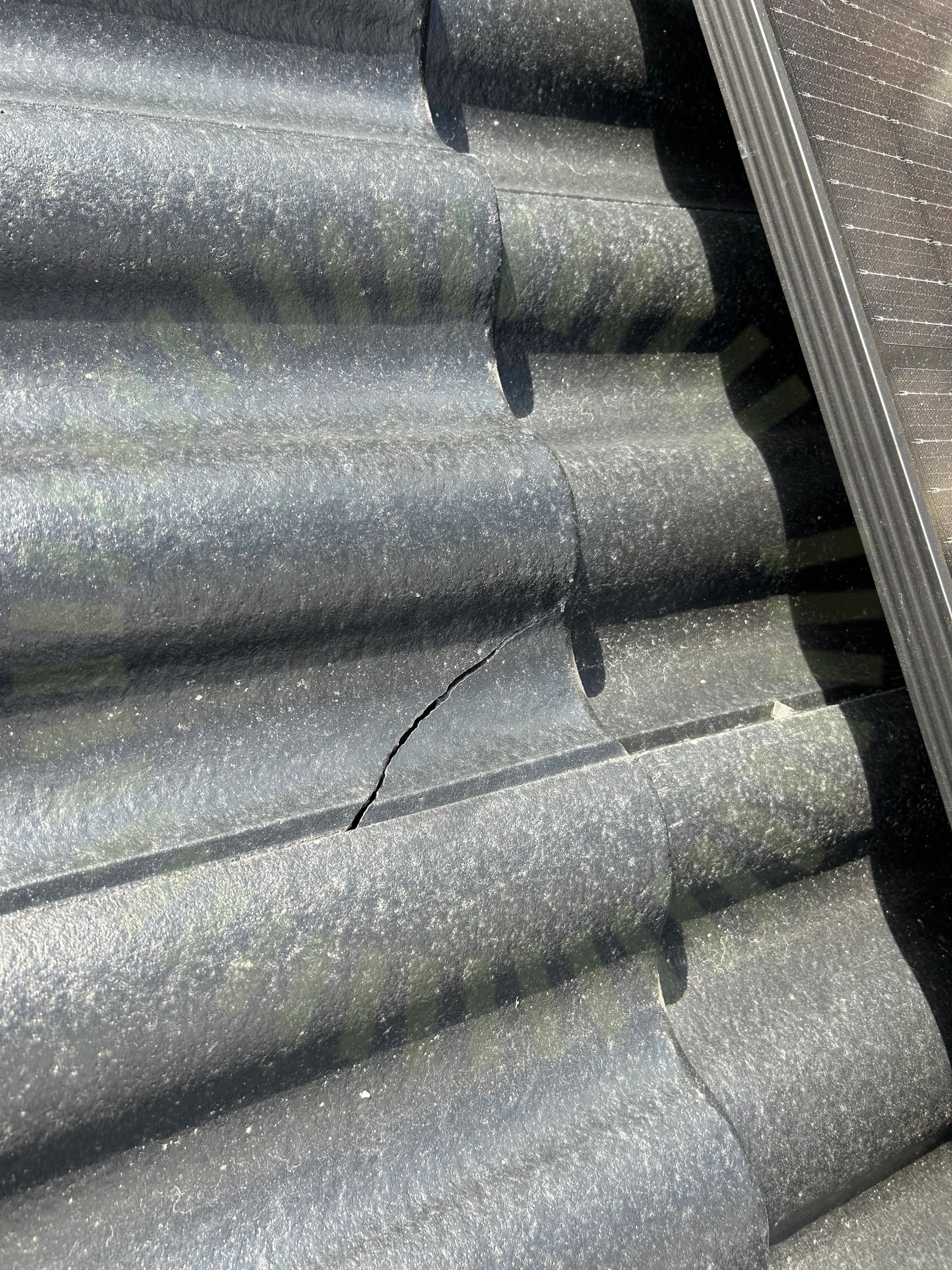

1.3 Skador
Inte godkändTrasiga takpannor noterade på taket.
1.4 Skenans utstick för klämma
Inte godkändSkenan sticker inte ut tillräckligt för ändklämman.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8
1.5 Skenornas infästning skruvade
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. Skruvar saknas för att fästa skenorna.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

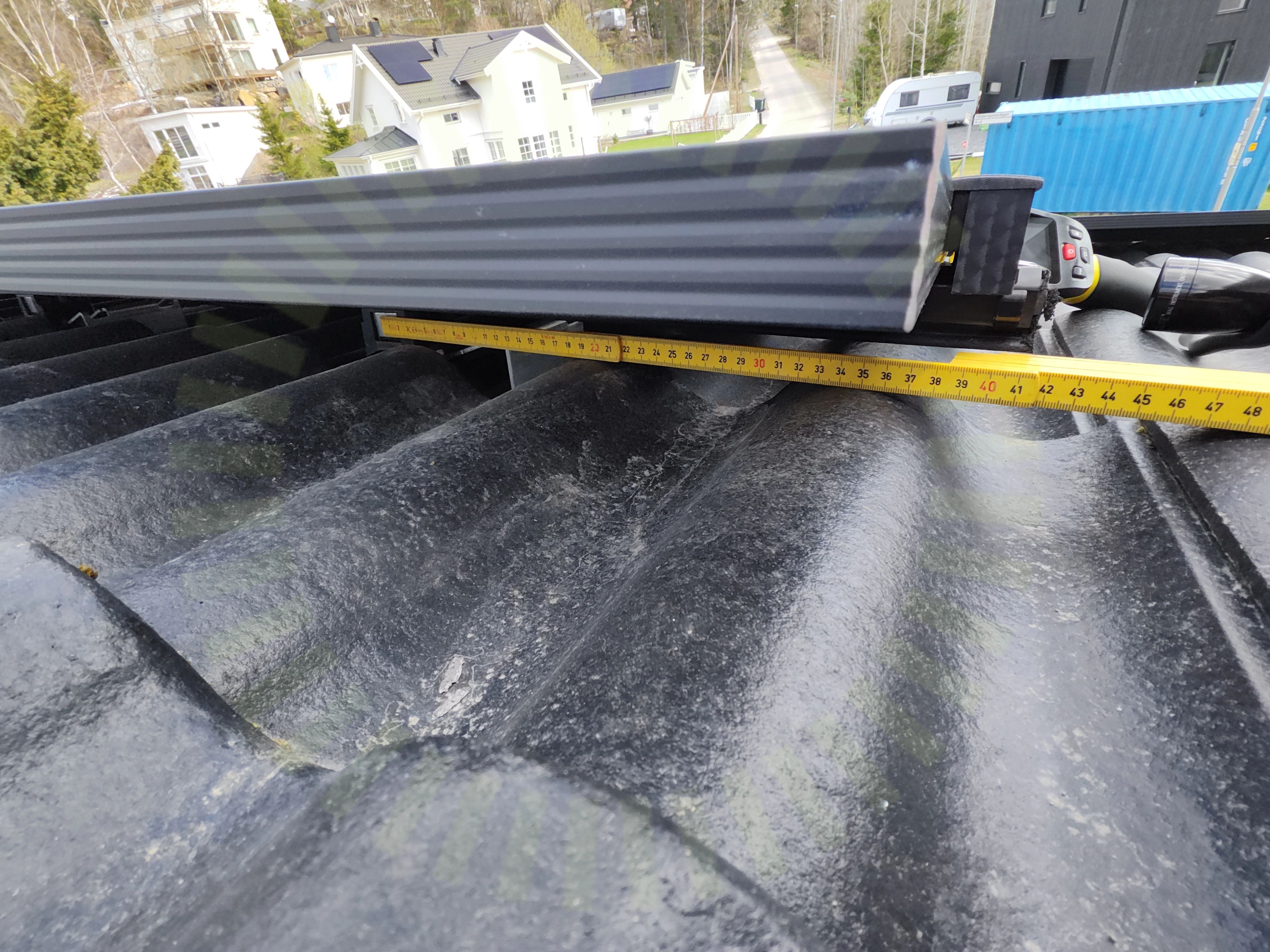

1.6 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

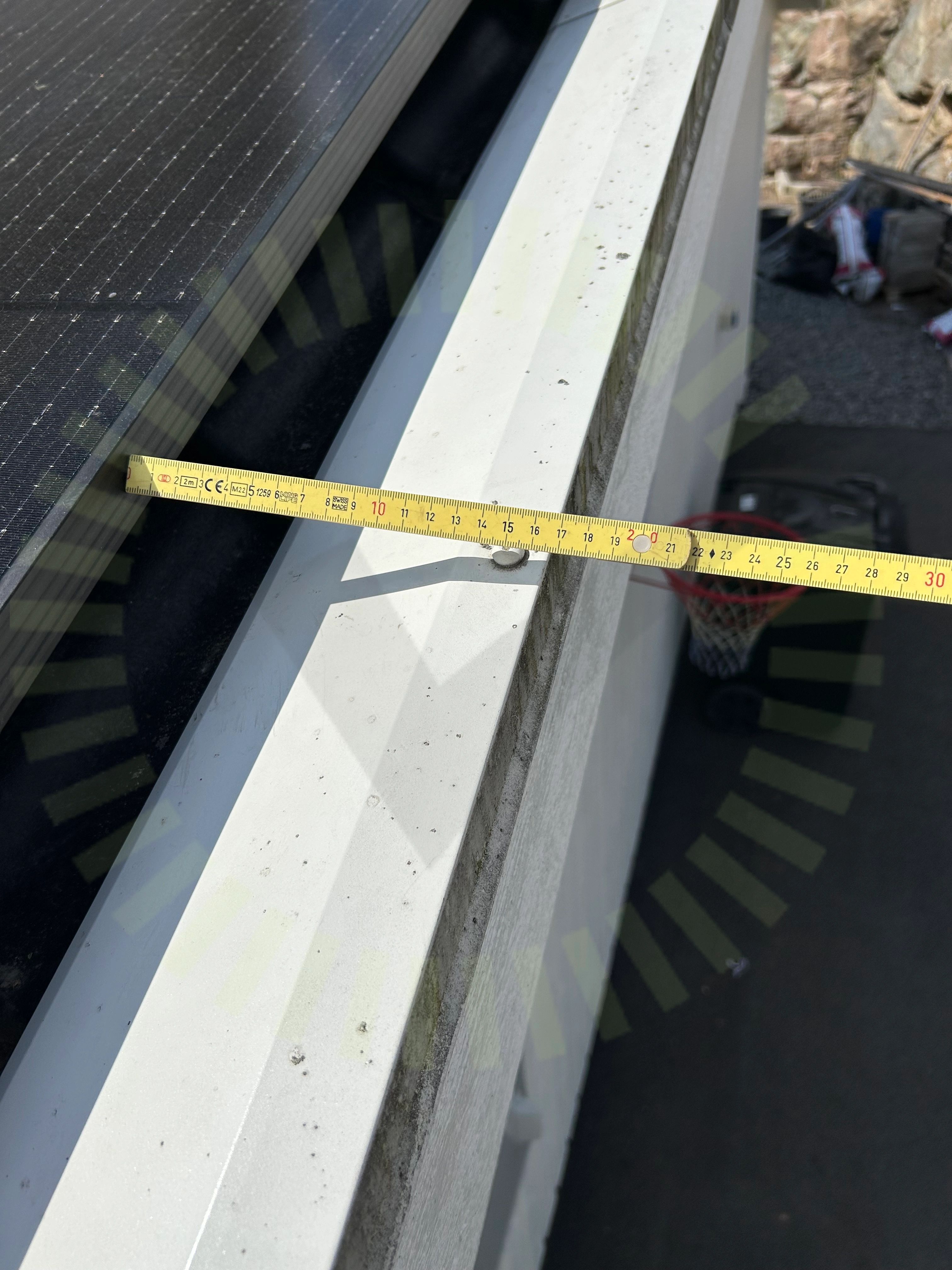

1.7 Säkerhetsavstånd
Inte godkändPanelerna är monterade för nära takets kant.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2
1.8 Takkrokarnas CC skenstart
Inte godkändAvstånd mellan första och andra infästning är ej utfört enligt leverantörens anvisningar.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, 2

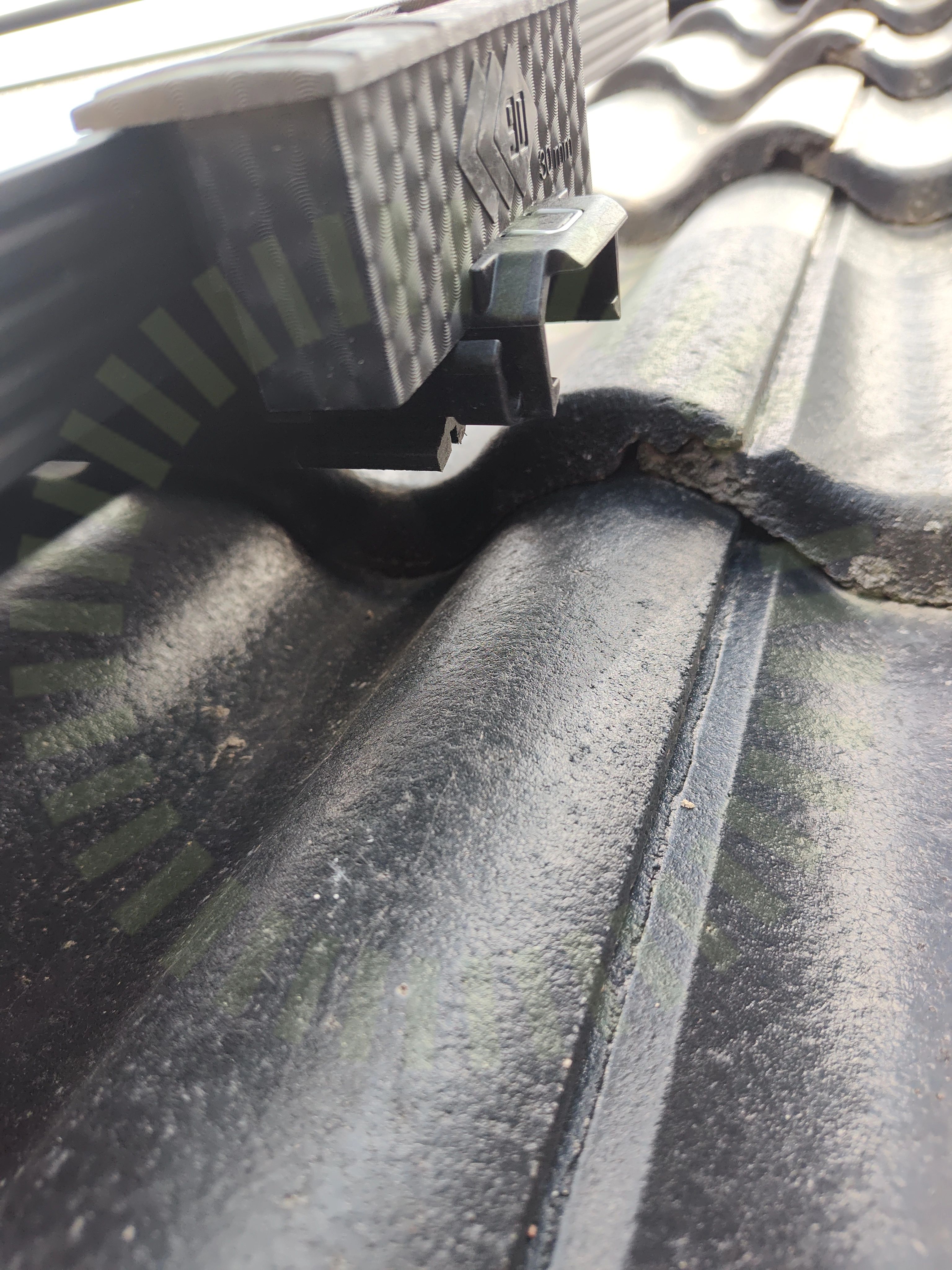

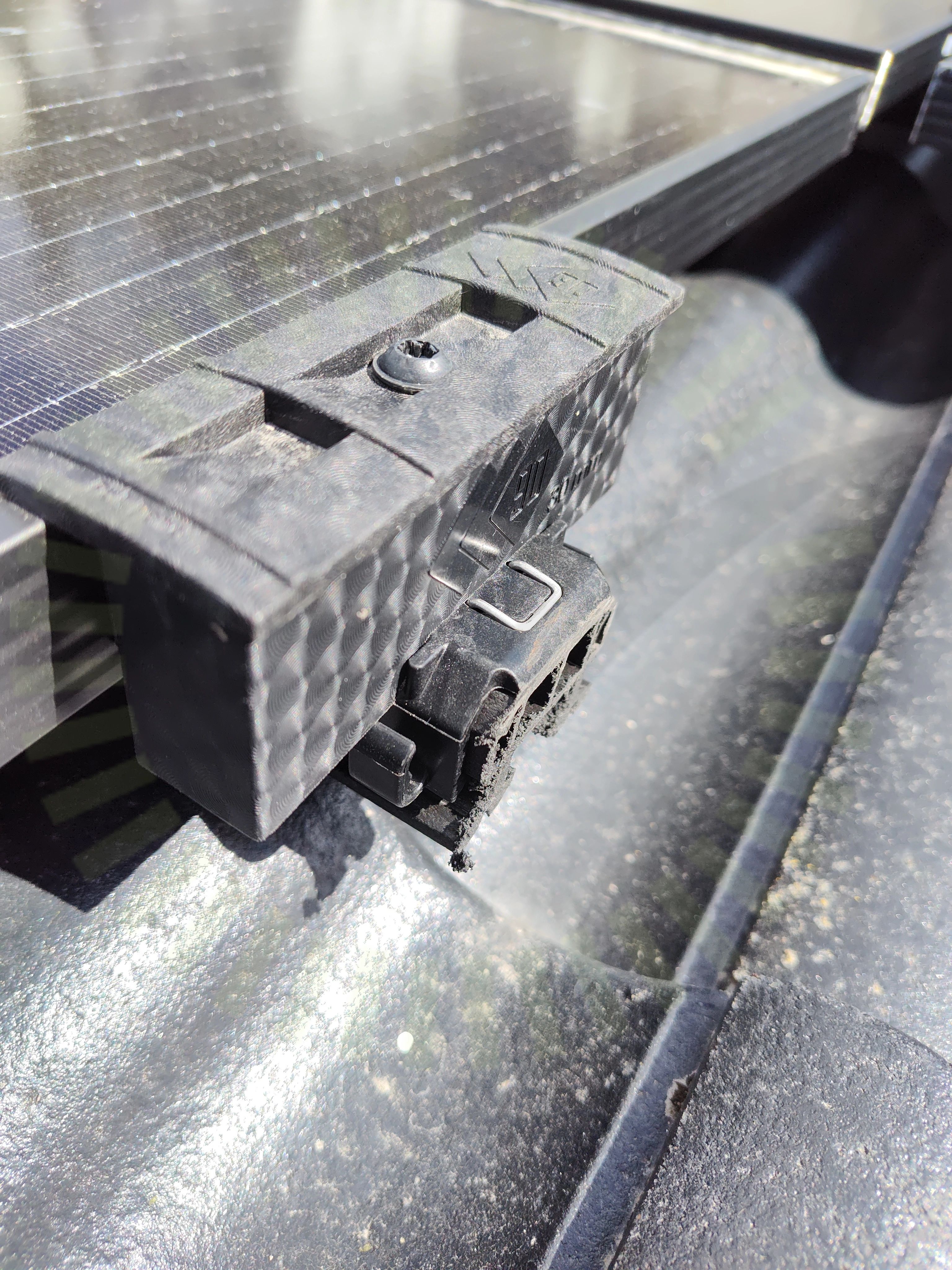

1.9 Ändklämmor
Inte godkändPanelens slutfäste är inte installerat enligt tillverkarens anvisningar.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 7
Godkända kontrollpunkter
15/26DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmor skruvPanelramens höjdSkada på klämmorSkenornas infästningSnö- och VindlastberäkningTakkrokarnas CCTakkrokstyperTermisk brytpunkt skenorVäderbeständigt material
Ej tillgängligt vid besiktning
2/26SkenskarvarTakgenomföring
Risen: RSM40-8 385-405W
Anmärkningar
1/16

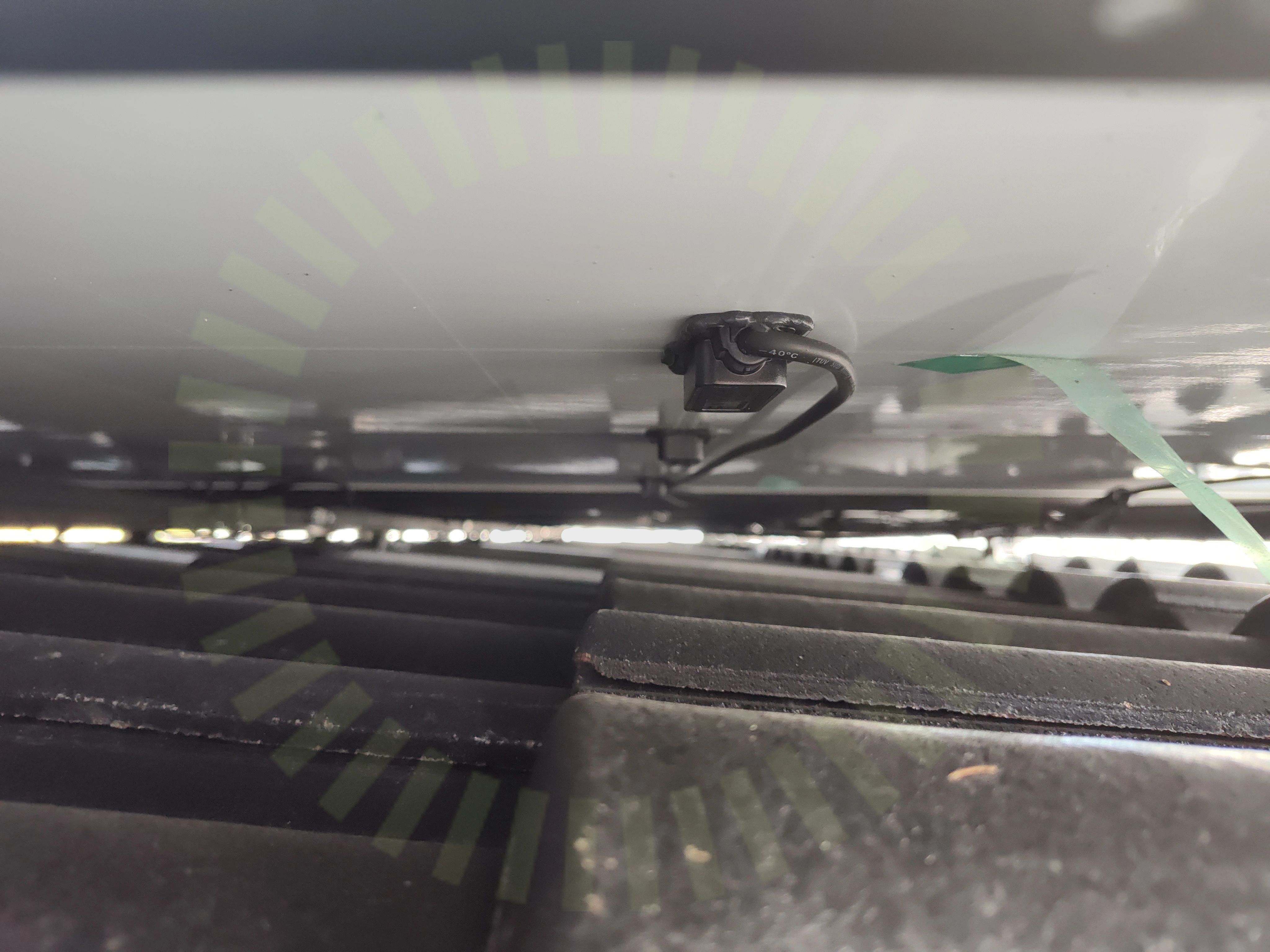

2.1 Kopplingslåda
Inte godkändKablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.
Godkända kontrollpunkter
14/16Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/16Strängförläggning
SolarEdge: SE12.5K-SE20K
Anmärkningar
3/36
3.1 Genomföringar
Inte godkändGenomföring inte tätad.
3.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
3.3 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
33/36AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareFörskruvningHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSträngdesignSträngschemaSäkringsdimensionTillförlitligt fästTätningsinsattsUppskalad ledareVarning för backspänningVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter
Sonnen
Godkända kontrollpunkter
9/9Anslutning batteriCT klämmorFastsäkring av produktFritt avstånd runt batteriJordfelsbrytareKablageKommunikationRakt ståendeUtrymme
