1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
7.9
Installation genom
Svenskt ByggMontage AB
Datum
15 februari 2024
Ort
Skurup, Skåne län
88% godkända13% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
MontagesystemSchletter: Hanger Bolt
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörUndercentral
Installerad av Svenskt ByggMontage AB som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Huawei: SUN2000 (12-20KTL)-M2
Anmärkningar
2/43
2.1 Anslutning av ledare
Inte godkändKardeler spretar från plint.
SS 436 40 00 (134.1.4)
2.2 Huvudsäkring
Inte godkändHuvudsäkringen tål inte anläggningens effekt. Underlag för dynamisk eller statisk strypning av utmatande effekt saknas.
Godkända kontrollpunkter
41/43AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarIdentifieringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Longi: LR5-54HPB
Anmärkningar
3/18

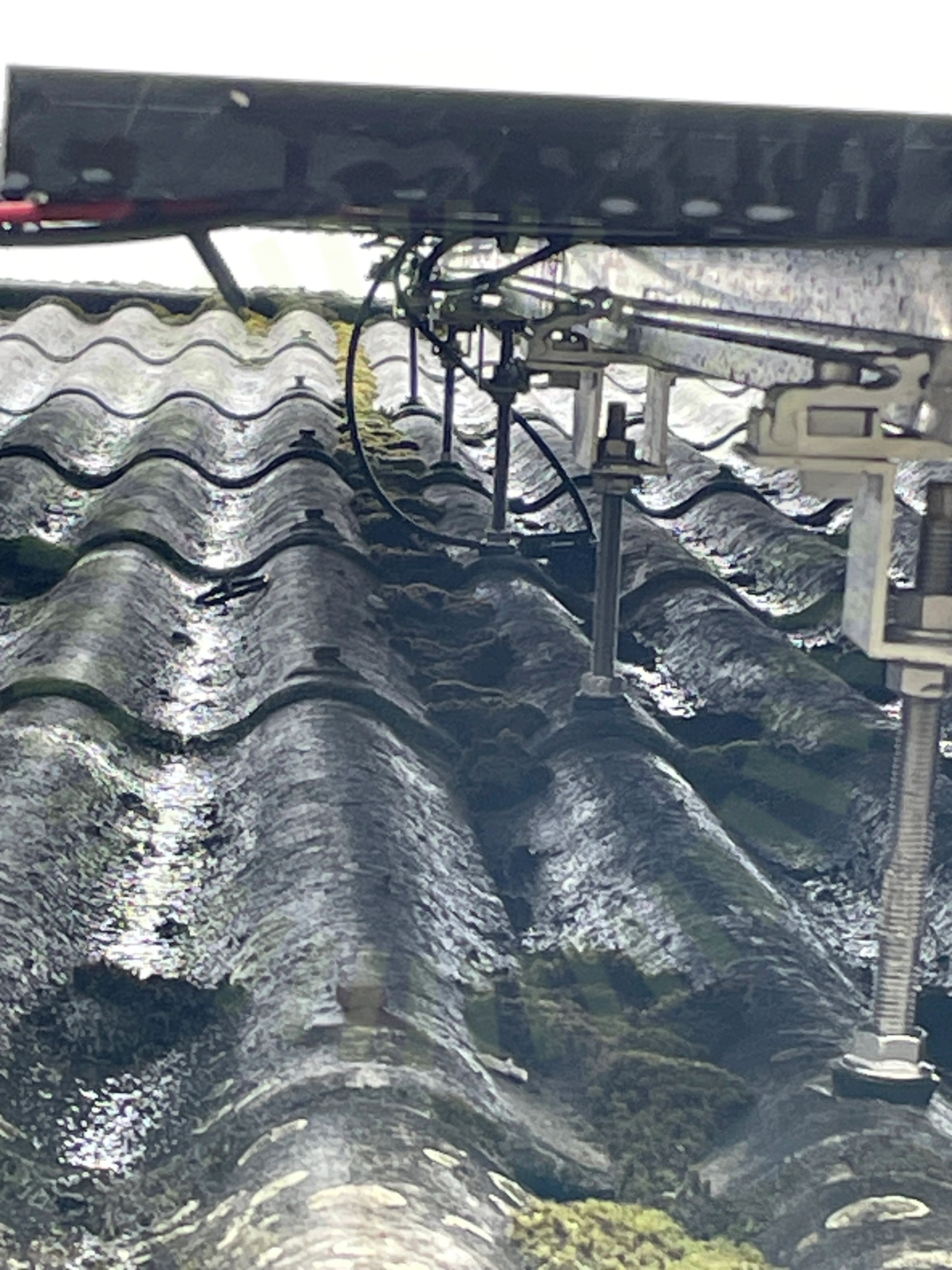

3.1 Kontaktdon
Inte godkändKontakten ligger an mot takytan. Förekommer även buntband runt kontaktkropp.

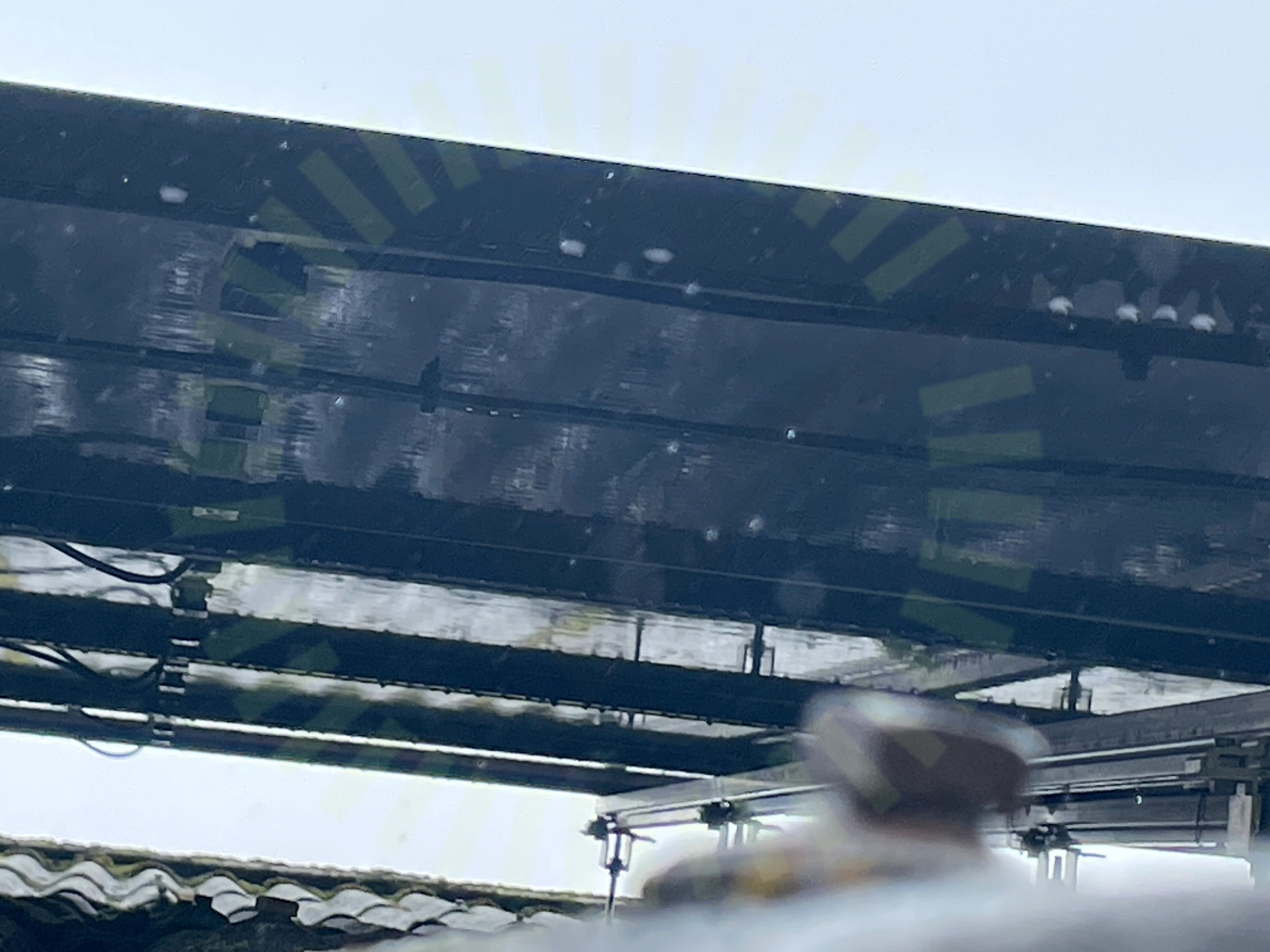

3.2 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)

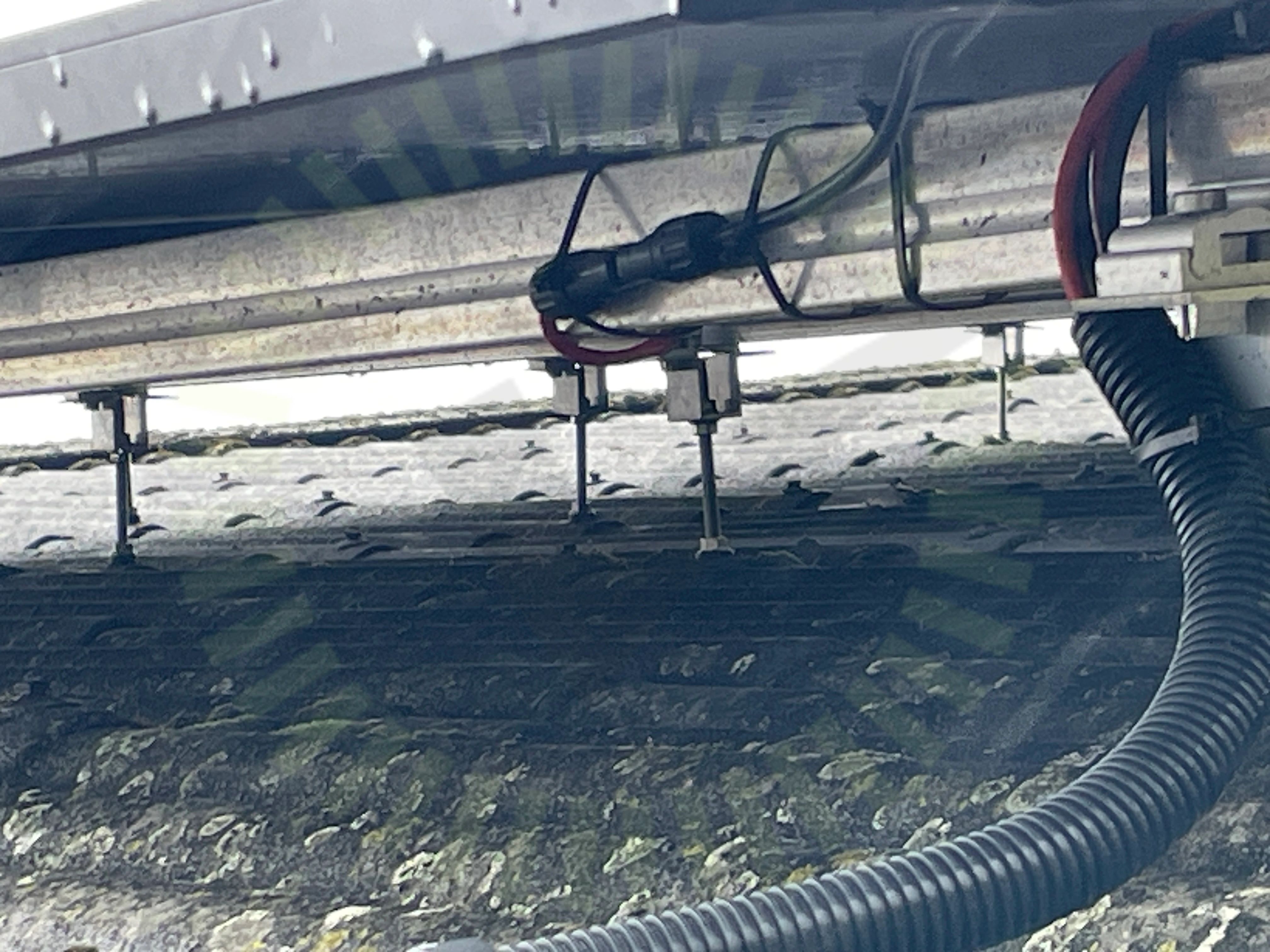

3.3 Panelkablagets böjradie
Inte godkändPanalernas kablar har en för skarp böjradie.
Installation Manual for LONGi Solar PV Modules V18, Sida 21
Godkända kontrollpunkter
15/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Schletter: Hanger Bolt
Anmärkningar
7/22

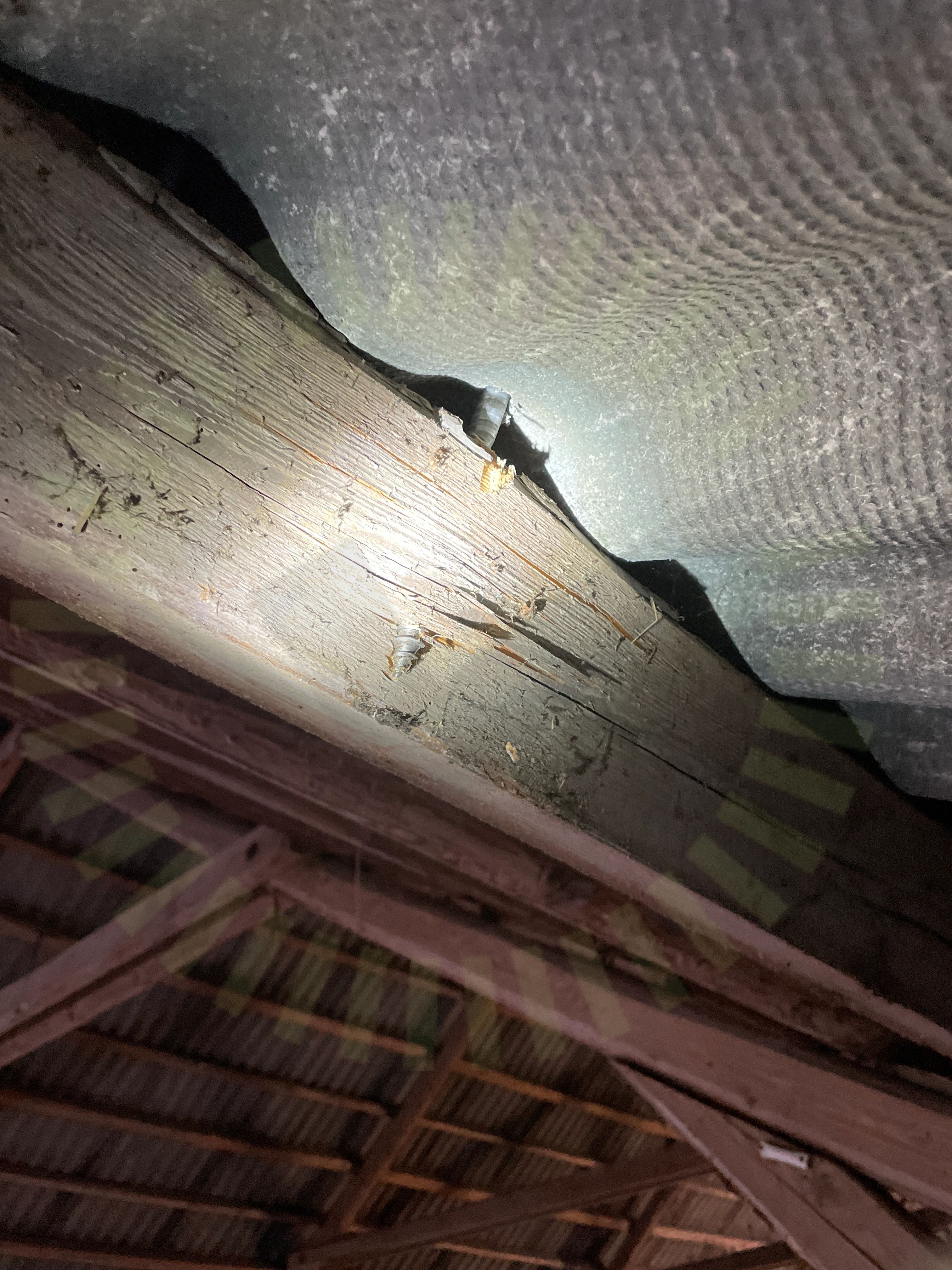

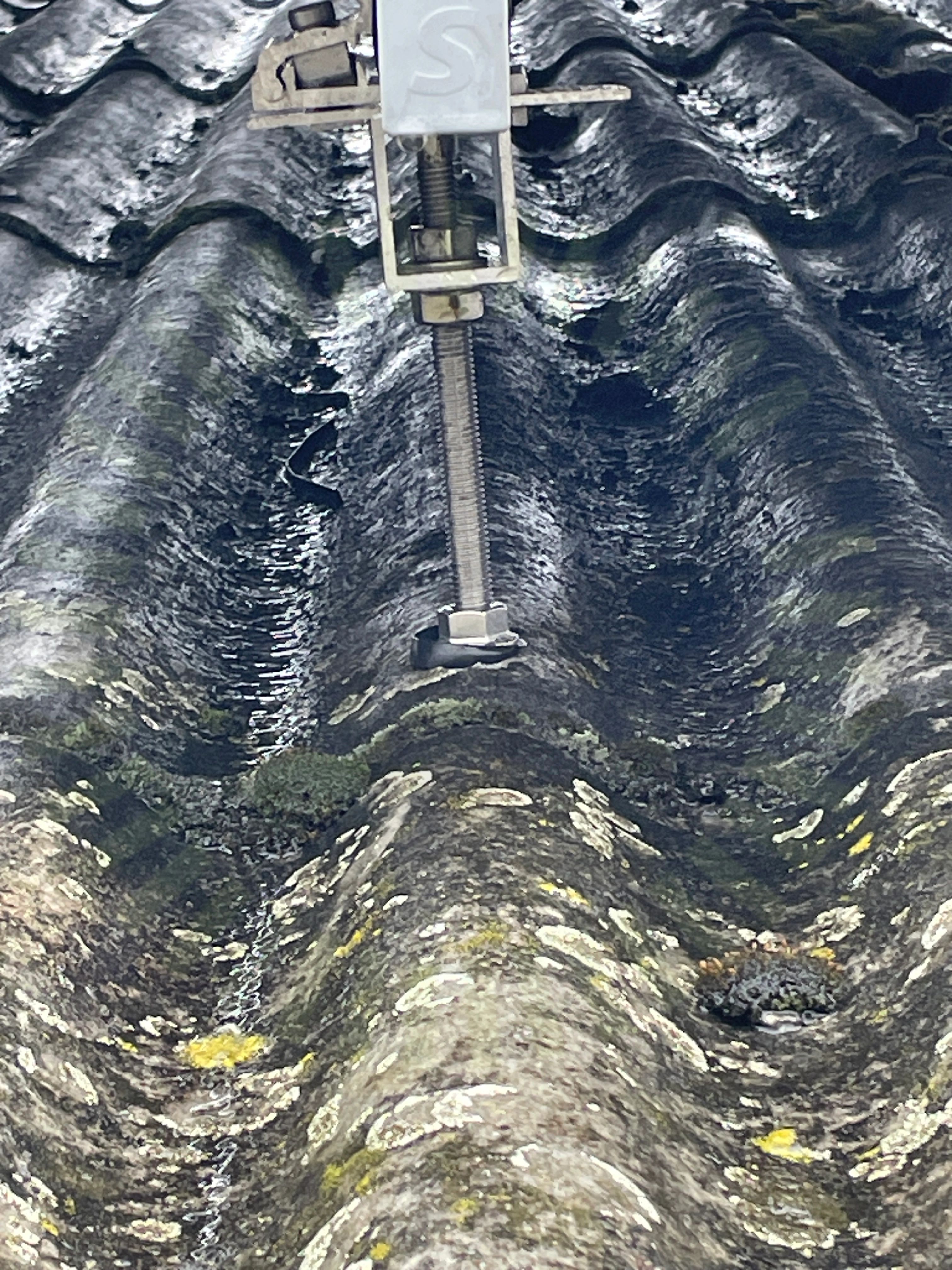

4.1 Infästning Stockskruv
Inte godkändInfästning av stockskruv ej korrekt.

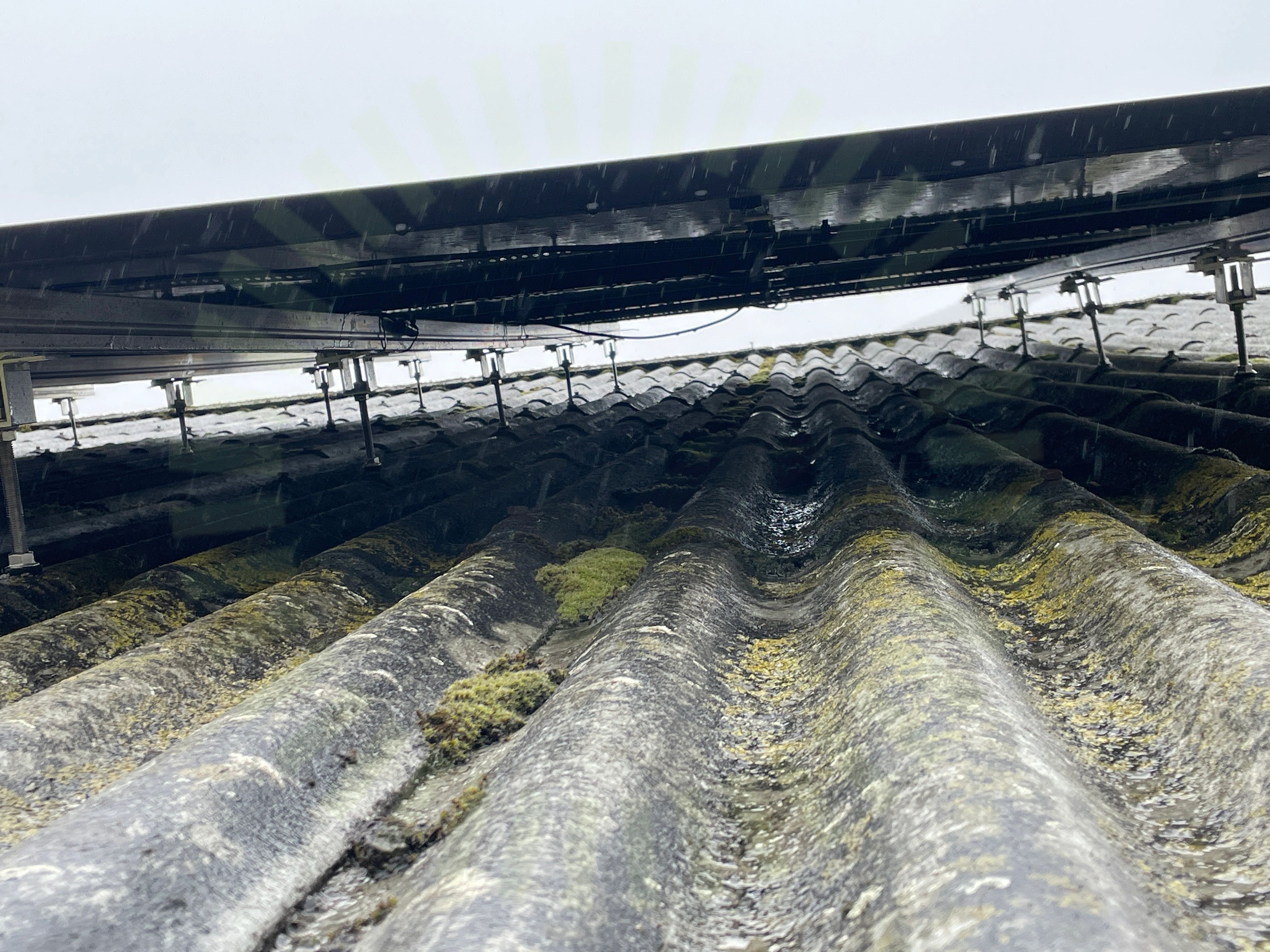

4.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

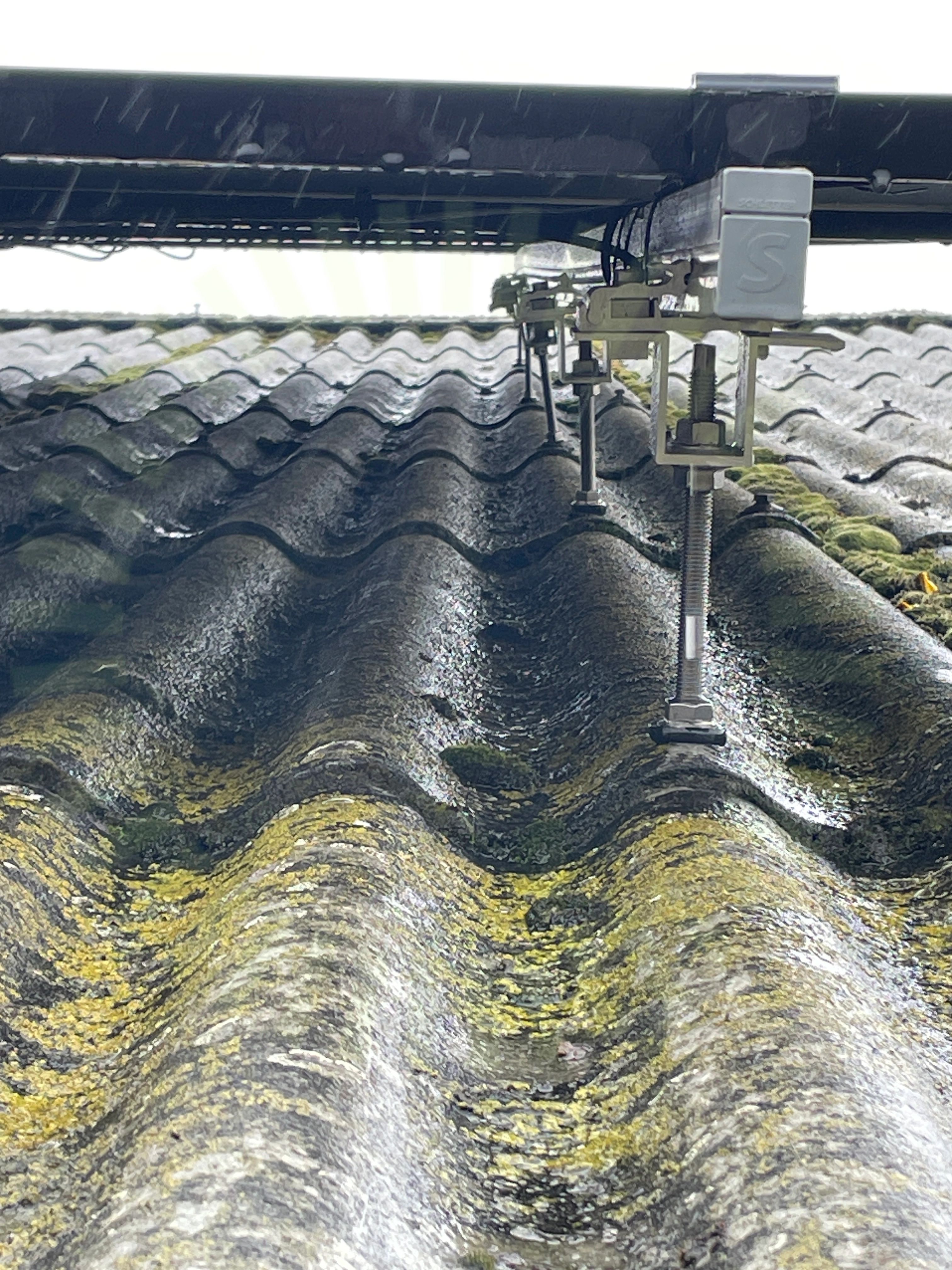

4.3 Rakt monterad
Inte godkändFlertalet stockskruvar ej rakt monterad
4.4 Skenornas överhäng
Inte godkändLastberäkning saknas. Underlag för att kontrollera korrekt överhäng är ej tillgängligt.
Snö- och vindlastberäkning
4.5 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
4.6 Stockskruv infästning CC mått
Inte godkändLastberäkning saknas. Underlag för att kontrollera CC-mått är ej tillgängligt.
Snö- och vindlastberäkning
4.7 Tätning
Inte godkändTätning ligger ej korrekt vid flertalet ställen.
Godkända kontrollpunkter
15/22DC kabel förläggningFrämmande materialFörborrningFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningUniversal adapterVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
6/6InfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
