4.1 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Luxor Installationsmanual. 2022-06. Sida 20.
Besiktningsrapport
9.5
Installation genom
Solkraft i Viby
Datum
7 mars 2024
Ort
Arboga , Västmanlands län
96% godkända4% ej godkända
Om installationen
PanelerLuxor: EcoLine M108
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SG5-12RT
TillbehörUndercentral
TillbehörCHINT: Sungrow DTSU666
Installerad av Solkraft i Viby som har ett högt snittbetyg på 9.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
CHINT: Sungrow DTSU666
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
ESDEC Lutande Panntak
Godkända kontrollpunkter
19/24DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeluppfästningKlämmans placering i skenaMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnad
Ej tillgängligt vid besiktning
5/24Kabeldragning mellan takytorLäktinfästningSkenornas infästningUnderliggande takpannaVäderbeständigt material
Luxor: EcoLine M108
Anmärkningar
2/17

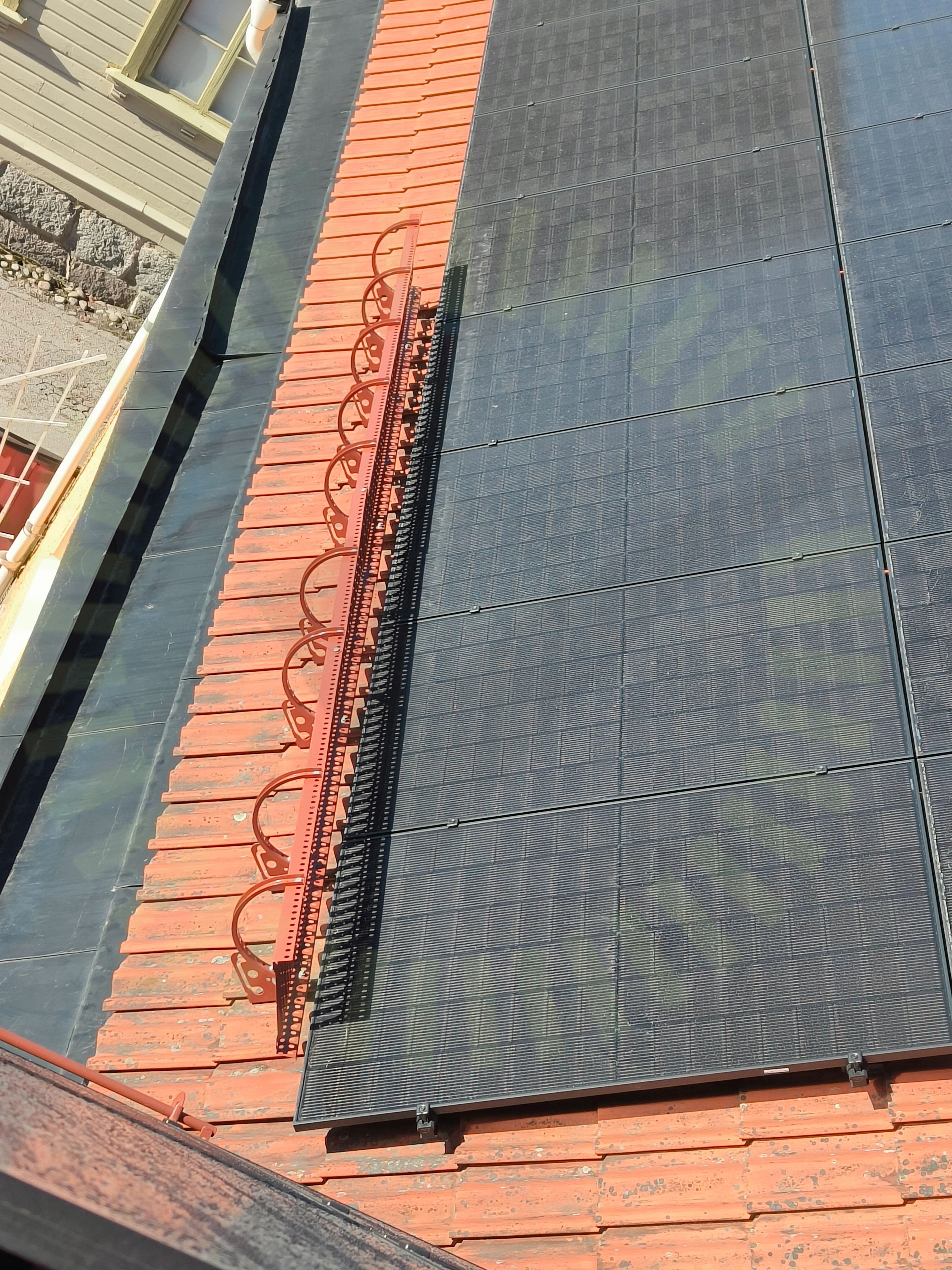

4.2 Skugga
Inte godkändPanelen är placerad i skugga från snörasskydd.
Godkända kontrollpunkter
9/17DräneringshålFöremål mot bakstyckeKlämmornas överlappningMellanrumPunktbelastningSkadaSkador på panelSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
6/17Böjradie kablageDragavlastadeFörbindelse av kontakterKontaktdonKopplingslåda böjradieSträngförläggning
SunGrow: SG5-12RT
Anmärkningar
2/40

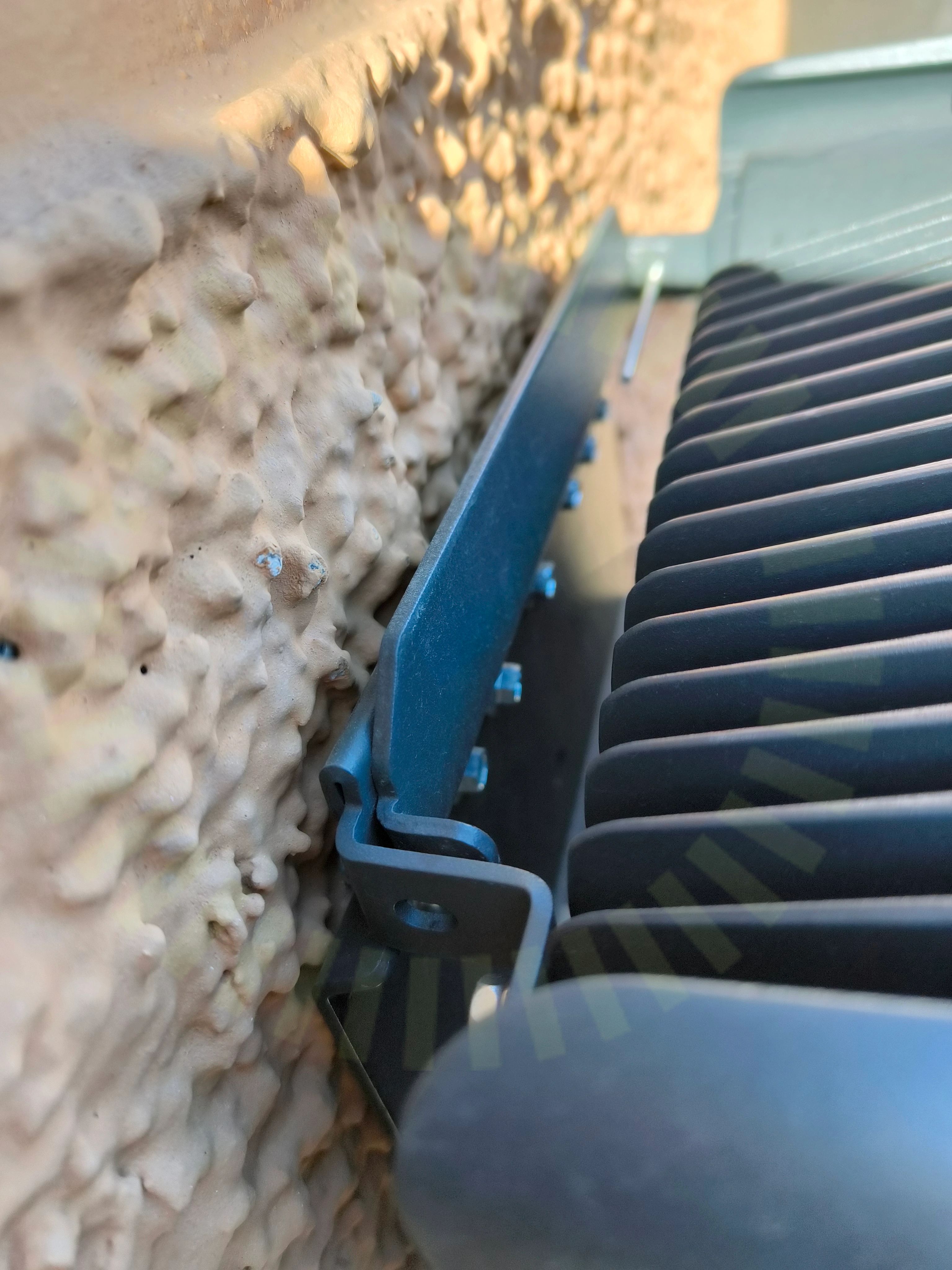

5.1 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt.
SG3.0-20RT-UEN-Ver18-202212, Sida 26

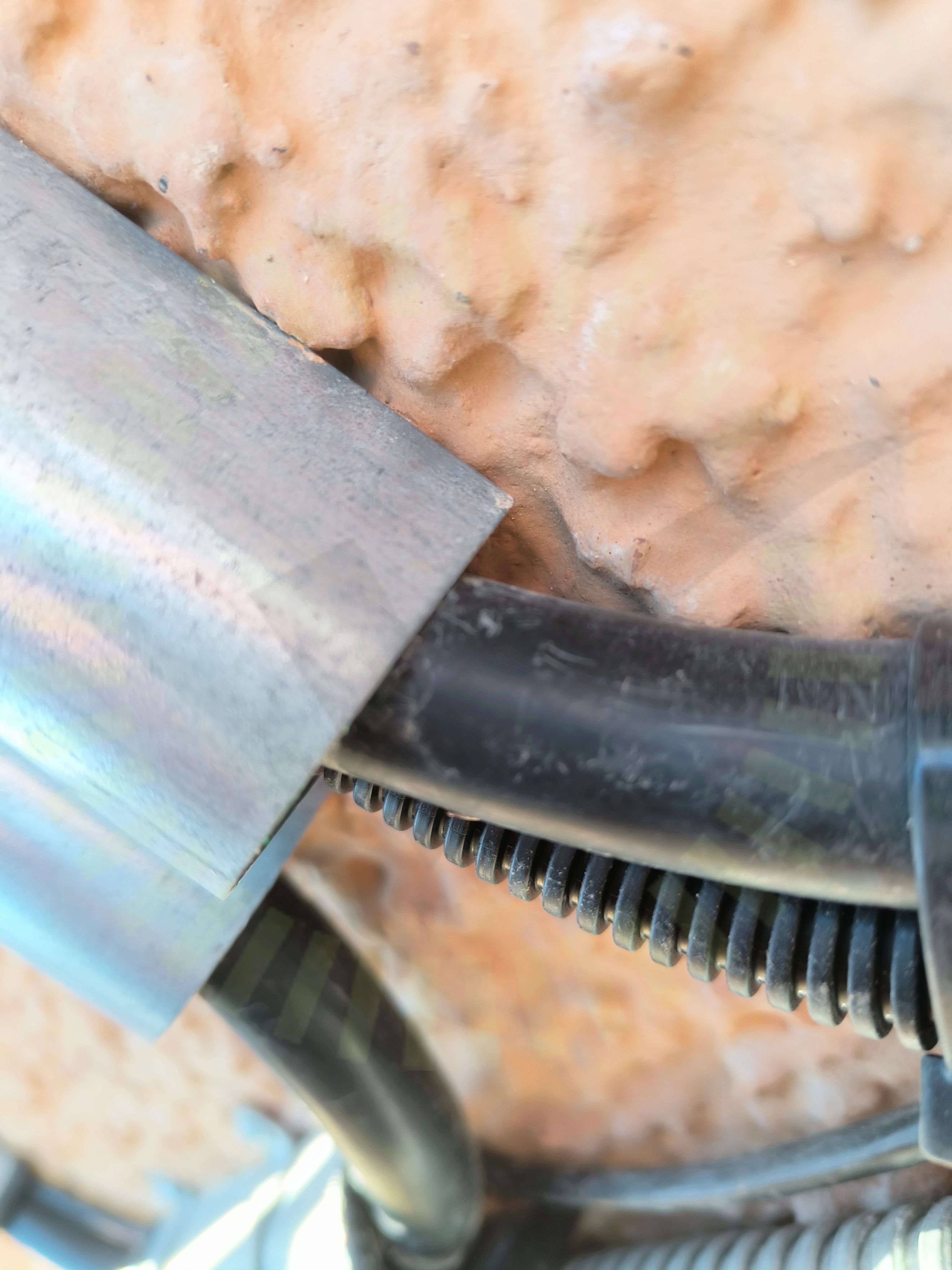

5.2 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
38/40AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
