Besiktningsrapport
9.7
Installation genom
Nova Solar
Datum
8 januari 2025
Ort
Vrångö, Västra Götalands län
Kabeluppfästning
Genomföringar
Klämmornas överlappning
97% godkända
3% ej godkända
Om installationen
Paneler
Trina: TSM-NEG9RC.27
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
SAJ: R6-(3-15K)-T2
Tillbehör
Undercentral
Tillbehör
Säkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
1/25
3.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
24/25
Använd skruv
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmans placering i skena
Klämmornas överlappning
Liggande skenor
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Termisk brytpunkt skenor
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Tak 1, Trina: TSM-NEG9RC.27
Anmärkningar
1/14

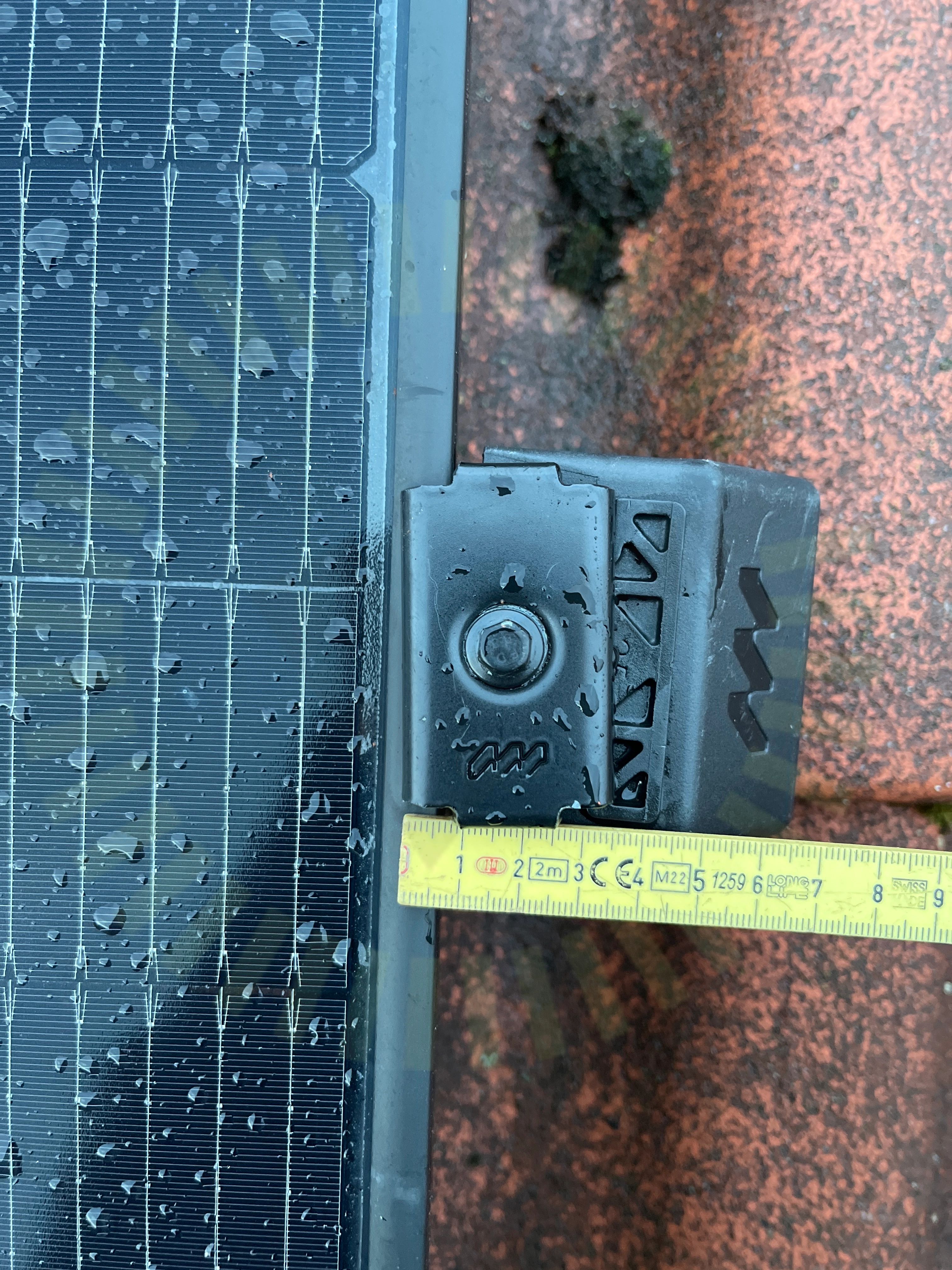

4.1 Klämmornas överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar, klämman sitter snett.
Trina: User Manual UM-M-0002/Ver. J Nov 2023, Sida 16
Godkända kontrollpunkter
12/14
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/14
Strängförläggning
Undercentral
Godkända kontrollpunkter
6/6
Femledarsystem
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/35

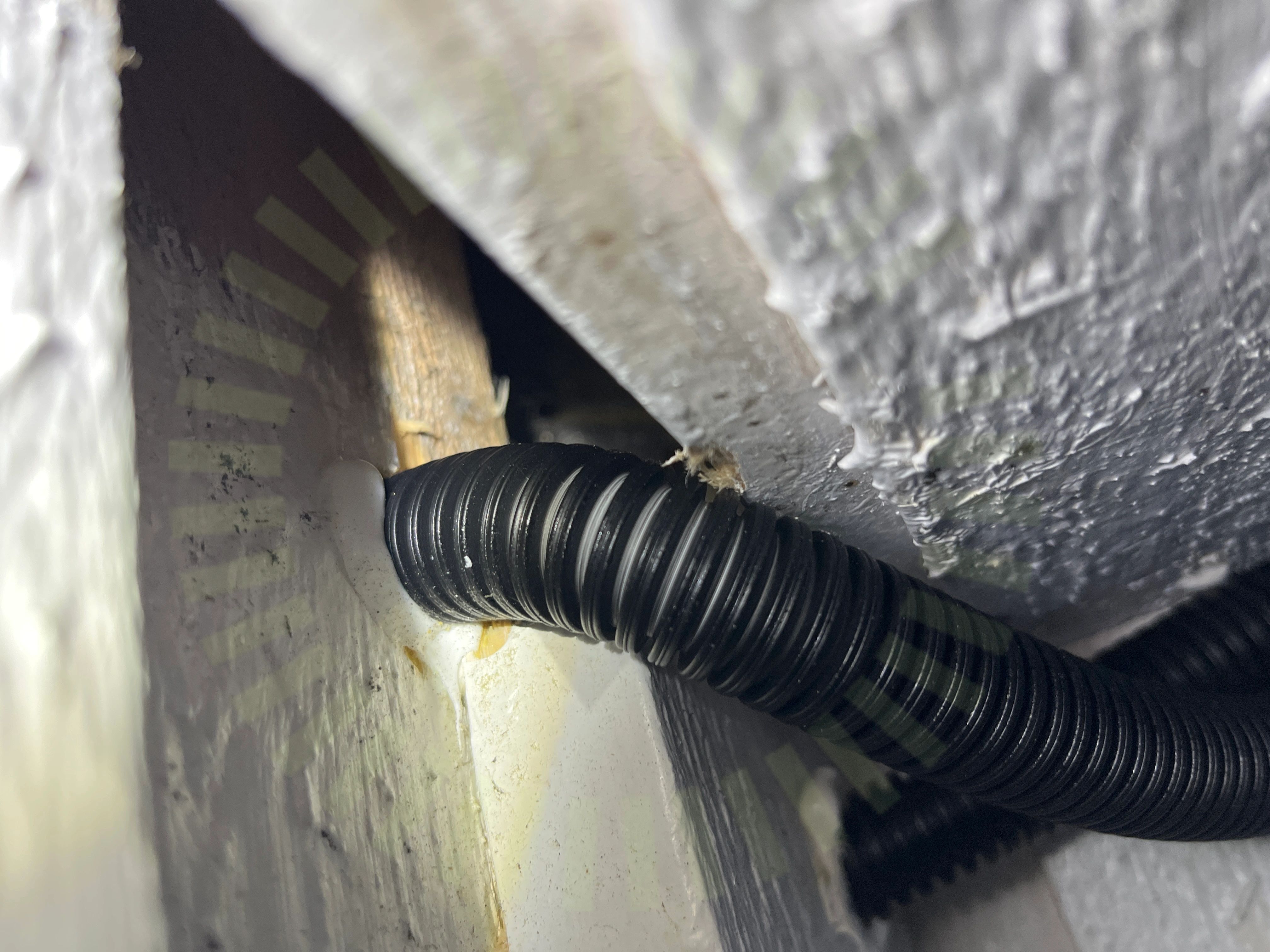

7.1 Genomföringar
Inte godkänd
Genomföring inte tillförlitligt tätad. Gäller ovansidan på båda slangarna.
SS 436 40 00 (527.2.1)
Godkända kontrollpunkter
34/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Utrymme
Väderbeständigt material
Växelriktarens IP klassning
