2.1 Avstånd till hav
Inte godkändPanelerna är monterade nära havet. Ökad risk för skador.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202112, Sida 5-6
Besiktningsrapport
6.9
Installation genom
Cell Solar Nordic
Datum
30 maj 2022
Ort
Degerhamn, Kalmar län
74% godkända26% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10-66HBB/-V
OptimerareSolarEdge: S-Serie
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareSolarEdge: SE12.5K-SE20K
Installerad av Cell Solar Nordic som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMärkningTillförlitligt fästVarning för backspänningVarning för likström
Villa, DMEGC: DM(XXX)M10-66HBB/-V
Anmärkningar
5/13

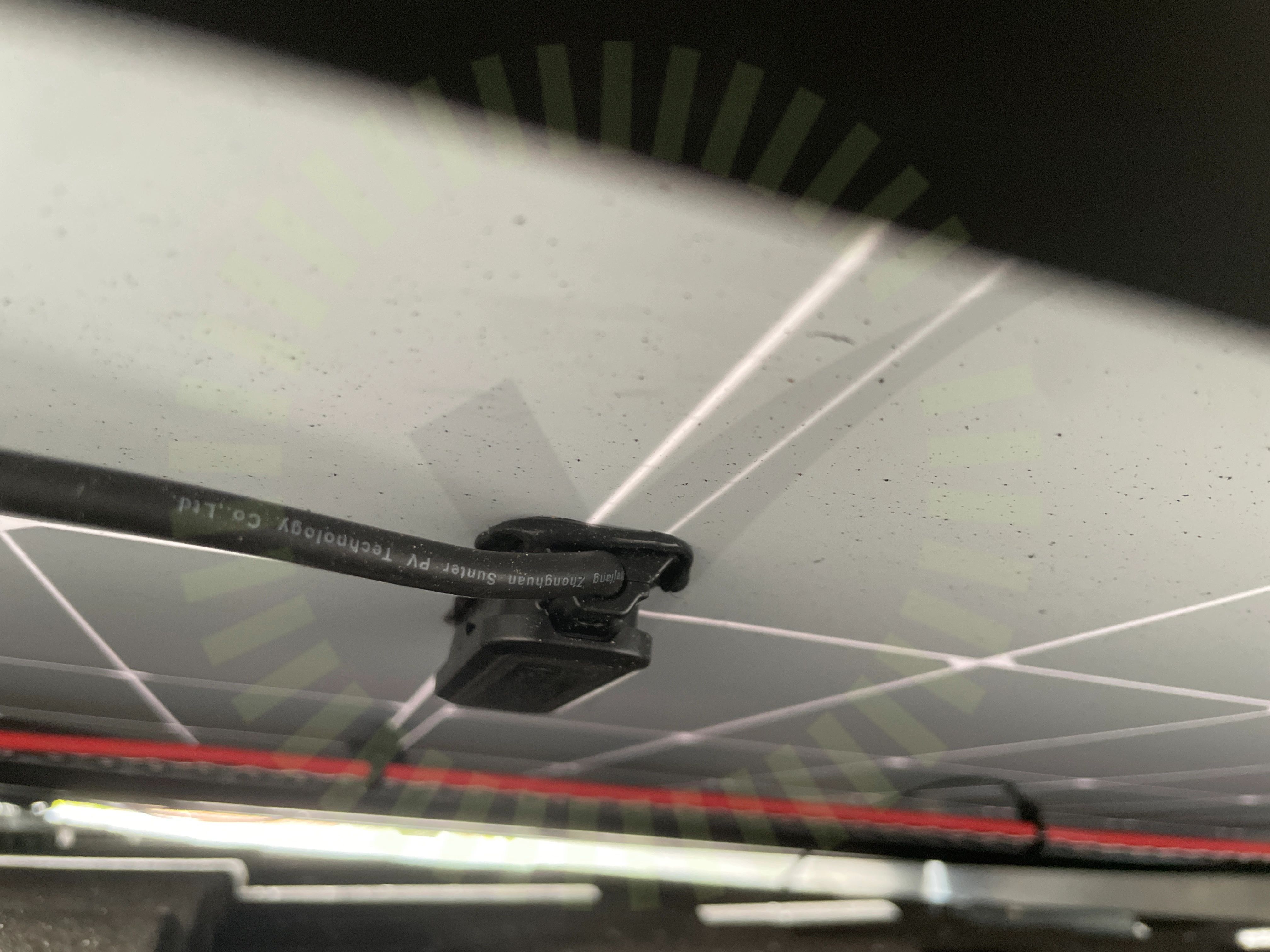

2.2 Dragavlastade
Inte godkändKablage utsätts för dragbeastningar.
SS 436 40 00 (522.8.3)

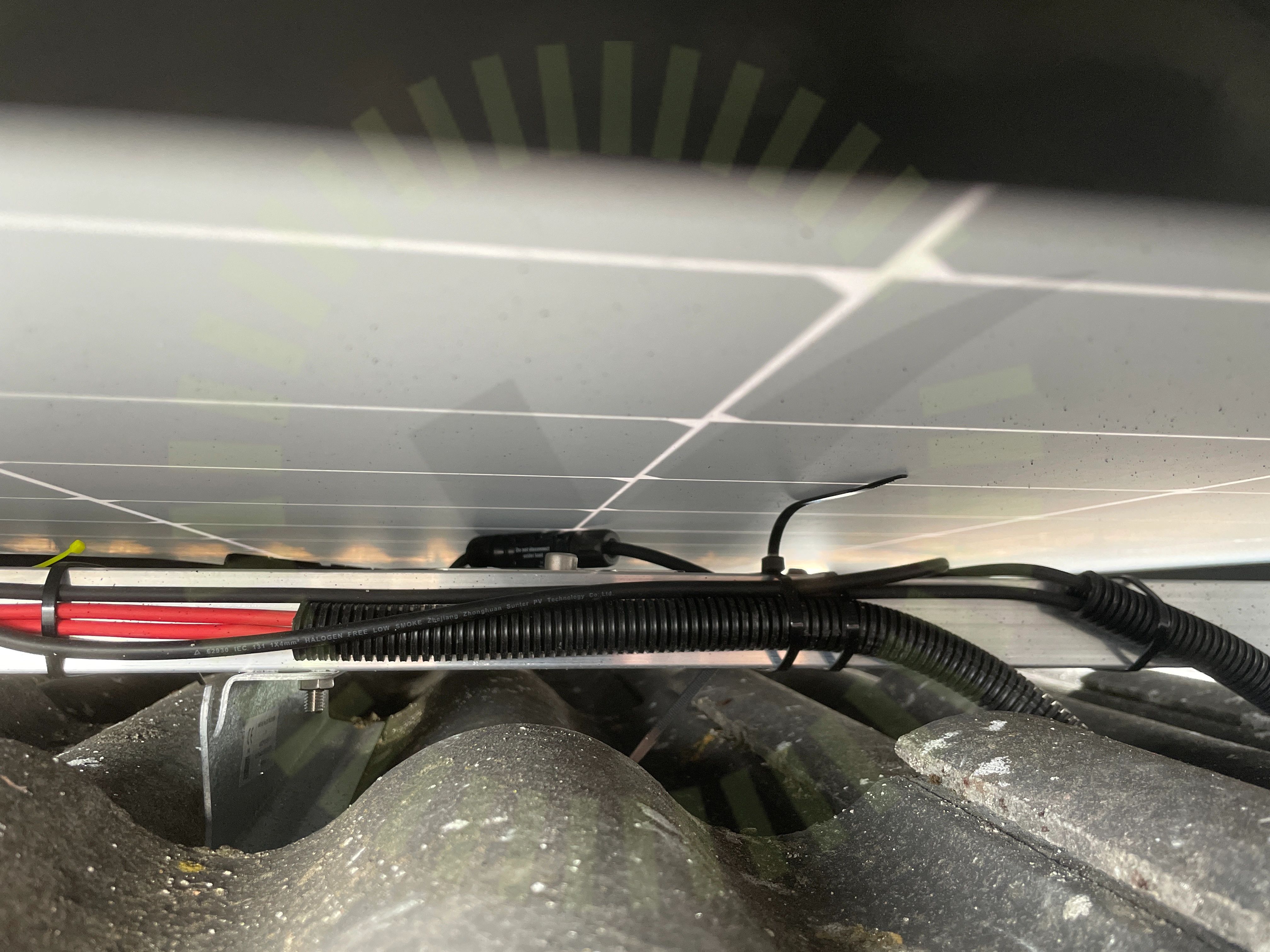

2.3 Föremål Bakstycke
Inte godkändFöremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
Tillverkarens montageanvisningar

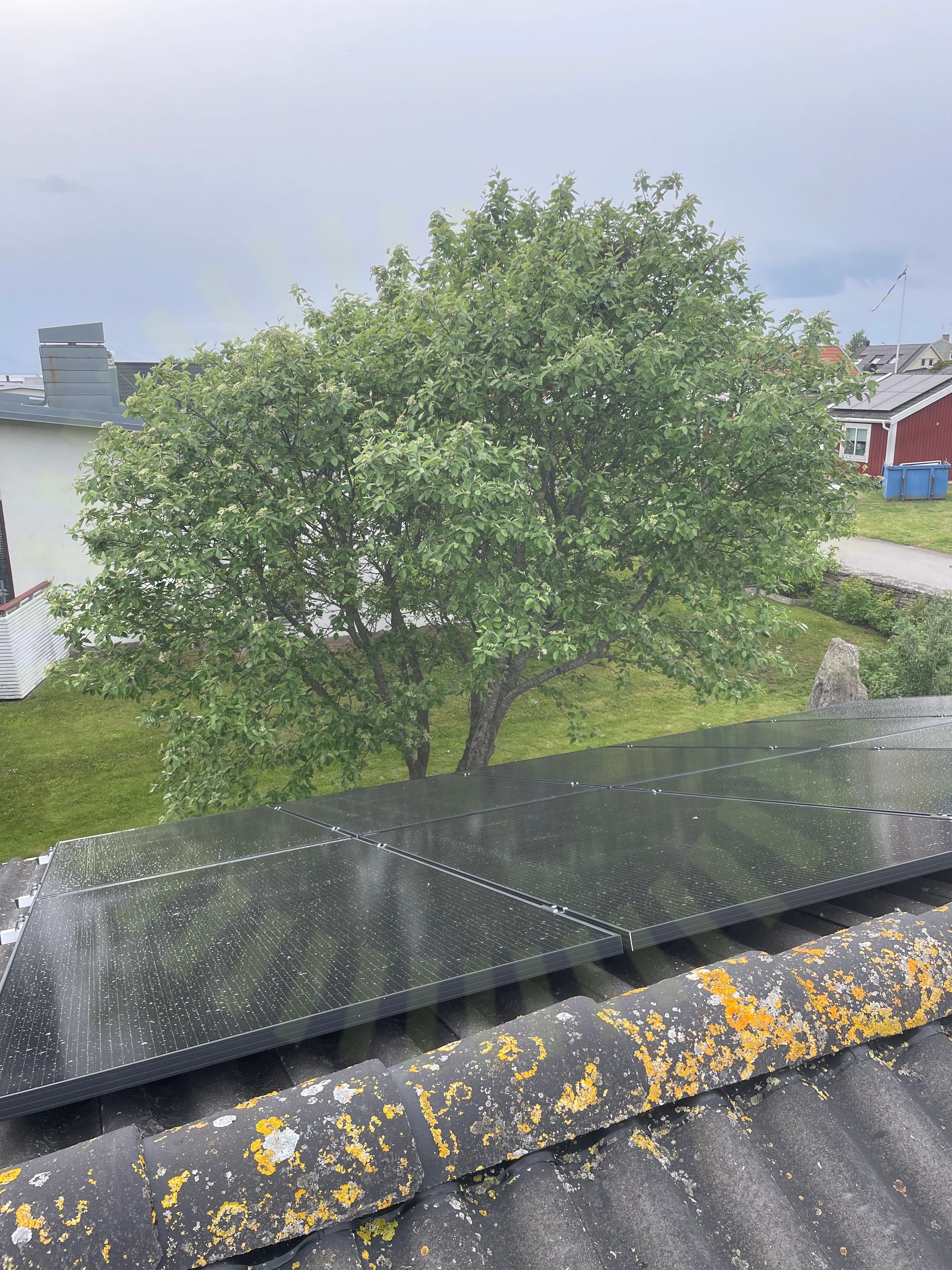

2.4 Skugga
Inte godkändPanelen är placerad i permanent skugga. Tillverkaren tillåter inte att panelen placeras i permanent och/eller regelbunden skugga.
Tillverkarens anvisningar
2.5 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202112, Sida 8.
Godkända kontrollpunkter
8/13DräneringshålFästenas överlappningHöjdskillnadFörbindelse av kontakterKlämmornas storlekMellanrumSkadorSträngförläggning
Villa, K2: SingleRail: CrossHook 3S
Anmärkningar
8/163.1 Främmande material
Inte godkändTvå montagesystem är blandade. Garantier från tillverkaren ej giltiga.
Tillverkarens anvisningar

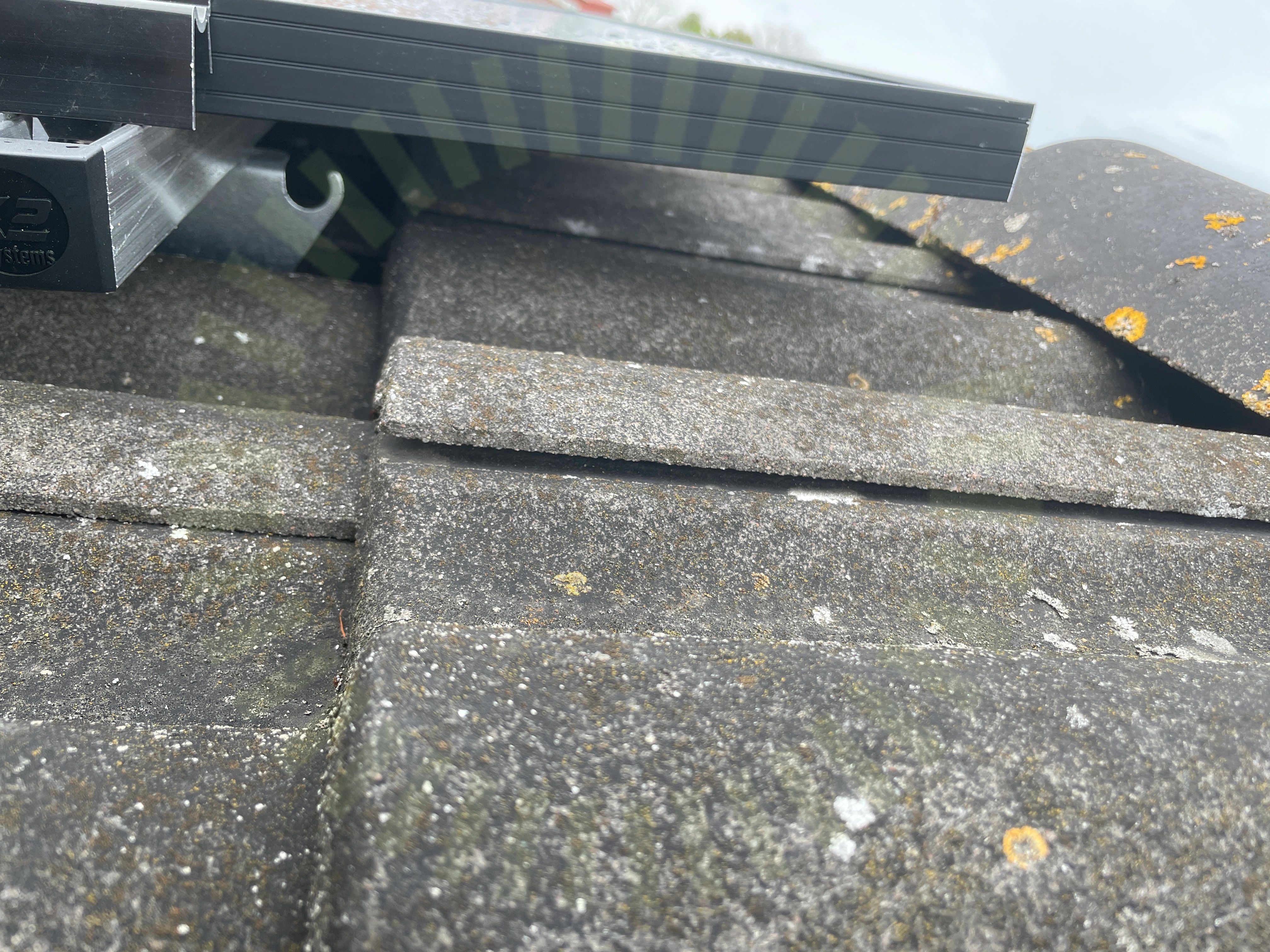

3.2 Urspårning av betongpannor
Inte godkändFår pannan kontakt med infästningmaterial riskerar pannan att spricka. Ej urspårat. Ligger an krok. Vattenlås på monier/Jönåkerpanna ej tätt och strider mot tillverkarens anvisningar.
Branschstandard
3.3 Infästningarnas CC mått
Inte godkändMontage är inte gjort efter överlämnad lastberäkning. Annan infästning är använd. Cc 60-90 i bärläkt istället för infästning i takstol.
Tillverkarens anvisningar
3.4 Skarp kant
Inte godkändKabeldragning är inte utförd så att det finns en betryggande säkerhet mot skador på kablar och kontaktdon på grund av yttre påverkan.
SEK 457 (26.1)
3.5 Skenornas infästning
Inte godkändSkenan är inte fäst i infästningsmaterialet som beskrivet i manual.
Tillverkarens anvisningar
3.6 Skenornas överhäng
Inte godkändÖverhäng ca 40 cm. Använda krokar är inte samma som den i lastberäkningen. Överhänger kontrolleras mot en beräkning med korrekt material.
Tillverkarens anvisningar

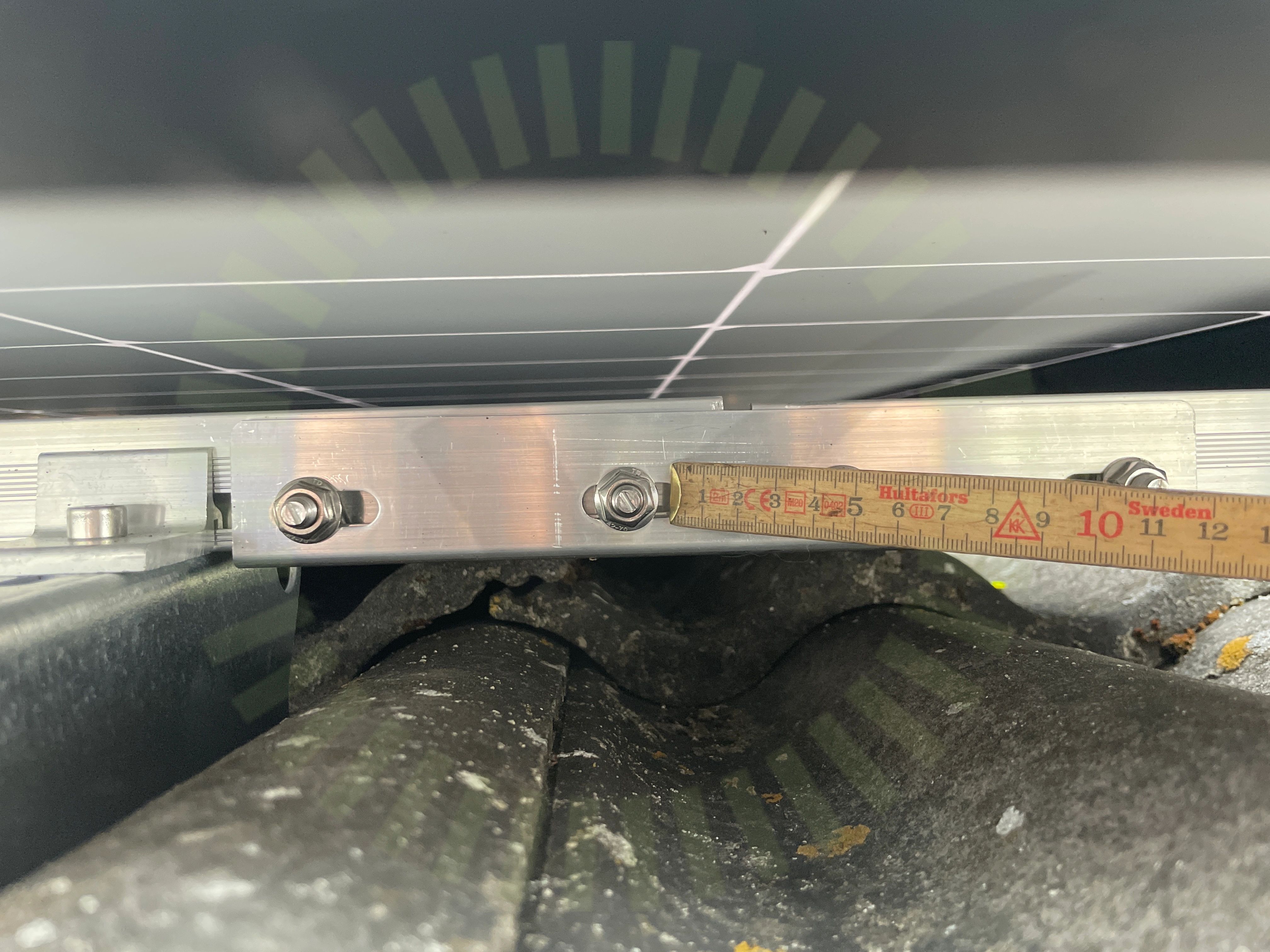

3.7 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerat.
Tillverkarens anvisningar
3.8 Snö- och Vindlastberäkning
Inte godkändMontage är inte utfört enligt överlämnad lastberäkning. Infästningsmaterial är inte samma som den i lastberäkningen.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
8/16FörutsättningarKabeluppfästningMittklämmorShimsSkadorSkyddSlutklämmorVäderbeständigt material
Villa, SolarEdge: S-Serie
Anmärkningar
1/4

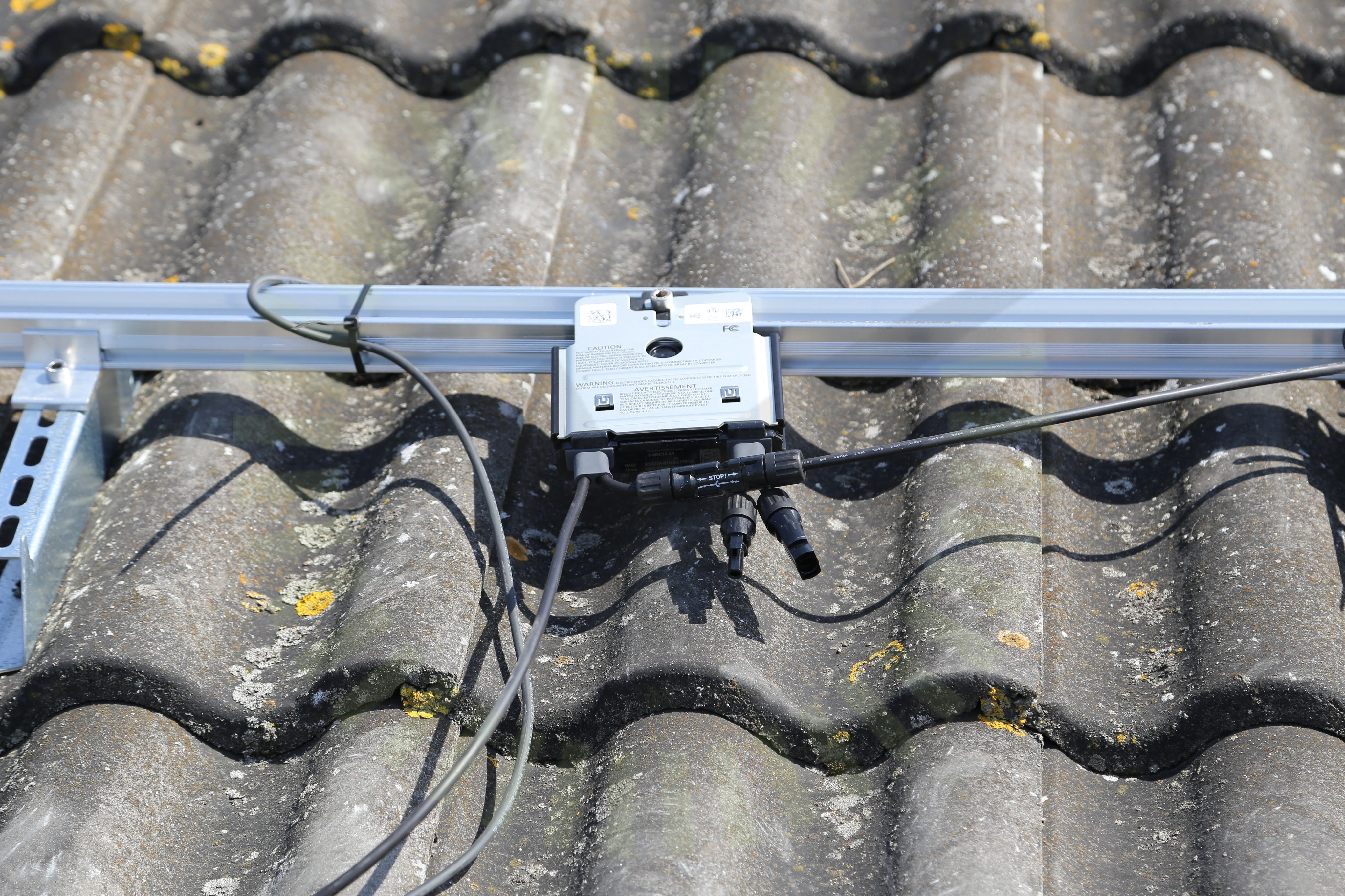

4.1 Optimerare: Dragavlastade
Inte godkändKablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar.
Tillverkarens anvisningar
Godkända kontrollpunkter
3/4Optimerare: Fastsäkring av produktOptimerare: KontakterOptimerare: Placering
Växelriktare
Anmärkningar
2/235.1 Dokumentation Växelriktare
Inte godkändResultatrapporten från projektering av växelriktaren saknas.

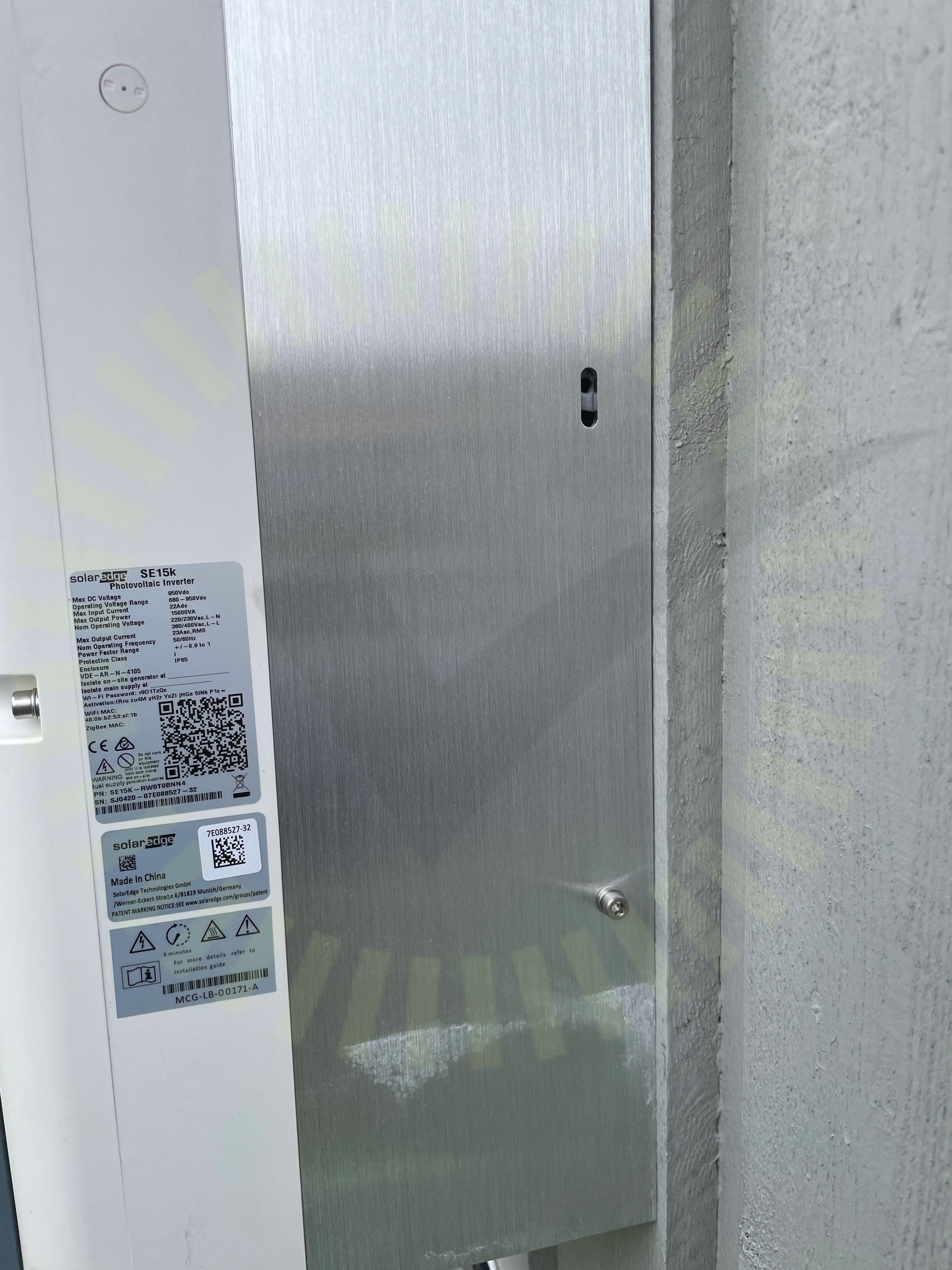

5.2 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad. Skruvar från växelriktare till bakplatta saknas.
Tillverkarens anvisningar
Godkända kontrollpunkter
21/23AC BöjradieAC GenomföringarAC Skador på kabelAC UppfästningAnslutningDC Genomföringar DC Kablage dubbelisoleradDC Skador på kabelDC UppfästningDC Yttre påverkanKabelPlacering: AvståndPlacering: InfästningPlacering: VinkelSäkringVäxelriktare: Placering: VentilationVäxelriktare: El: FörskruvningVäxelriktare: El: KontakterVäxelriktare: El: TätningsinsattsVäxelriktare: Placering: UtrymmeVäxelriktare: Placering: Värmeutveckling
