Institutet för Solenergikvalitet

Besiktningsrapport

9.6
x

Installation genom

Nova Solar

Datum

22 november 2023

Ort

Kungsbacka, Hallands län
PEN-ledare
Egenskaper
Ändklämmor
95% godkända5% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSAJ: R5 (3-12K)-T2-15
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Nova Solar

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Anmärkningar

1/7

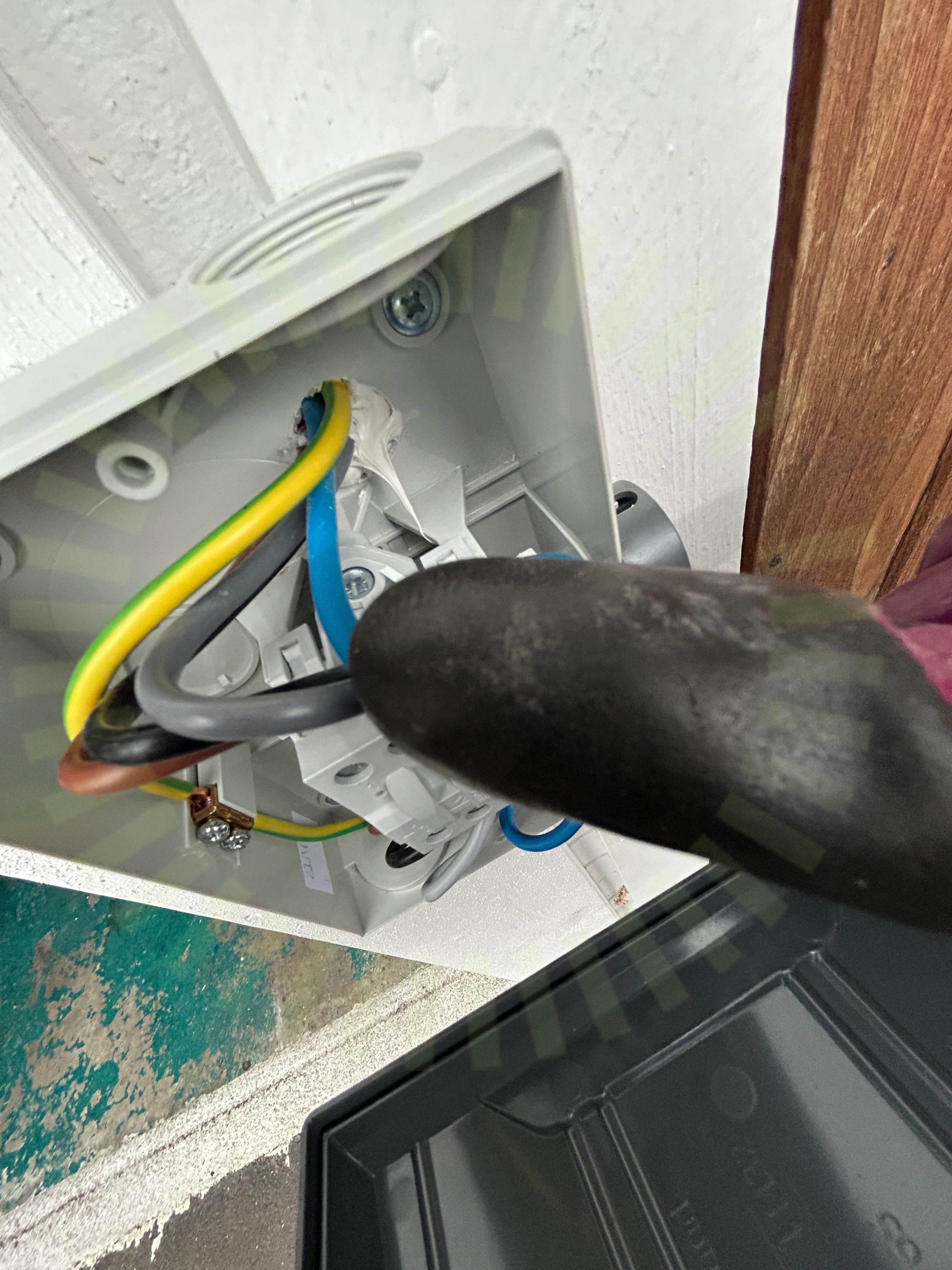

Egenskaper

2.1 Egenskaper

Inte godkänd

IP klassning har påverkats negativt vid installation. Håltagning i ryggen på säkerhetsbrytaren, återställning av säkerhetsbrytarens IP klassning är ej åtgärdat.

Godkända kontrollpunkter

6/7
Anslutningar i brytareIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi: LR5-54HPB

Godkända kontrollpunkter

16/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

1/22

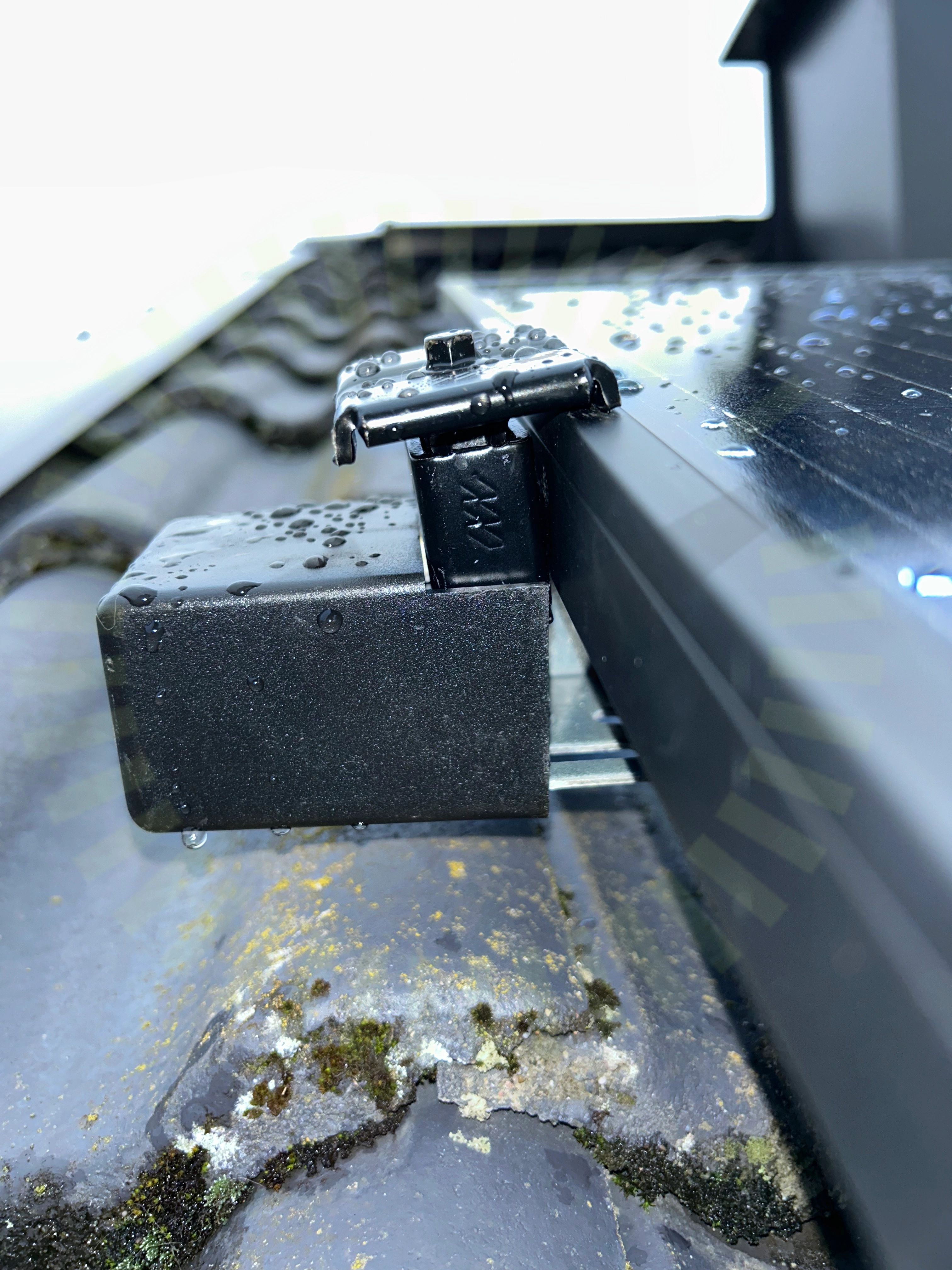

Ändklämmor

4.1 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3

Godkända kontrollpunkter

20/22
Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/22
Läktinfästning

Undercentral

Anmärkningar

1/6
PEN-ledare

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5
Tillförlitligt fäst

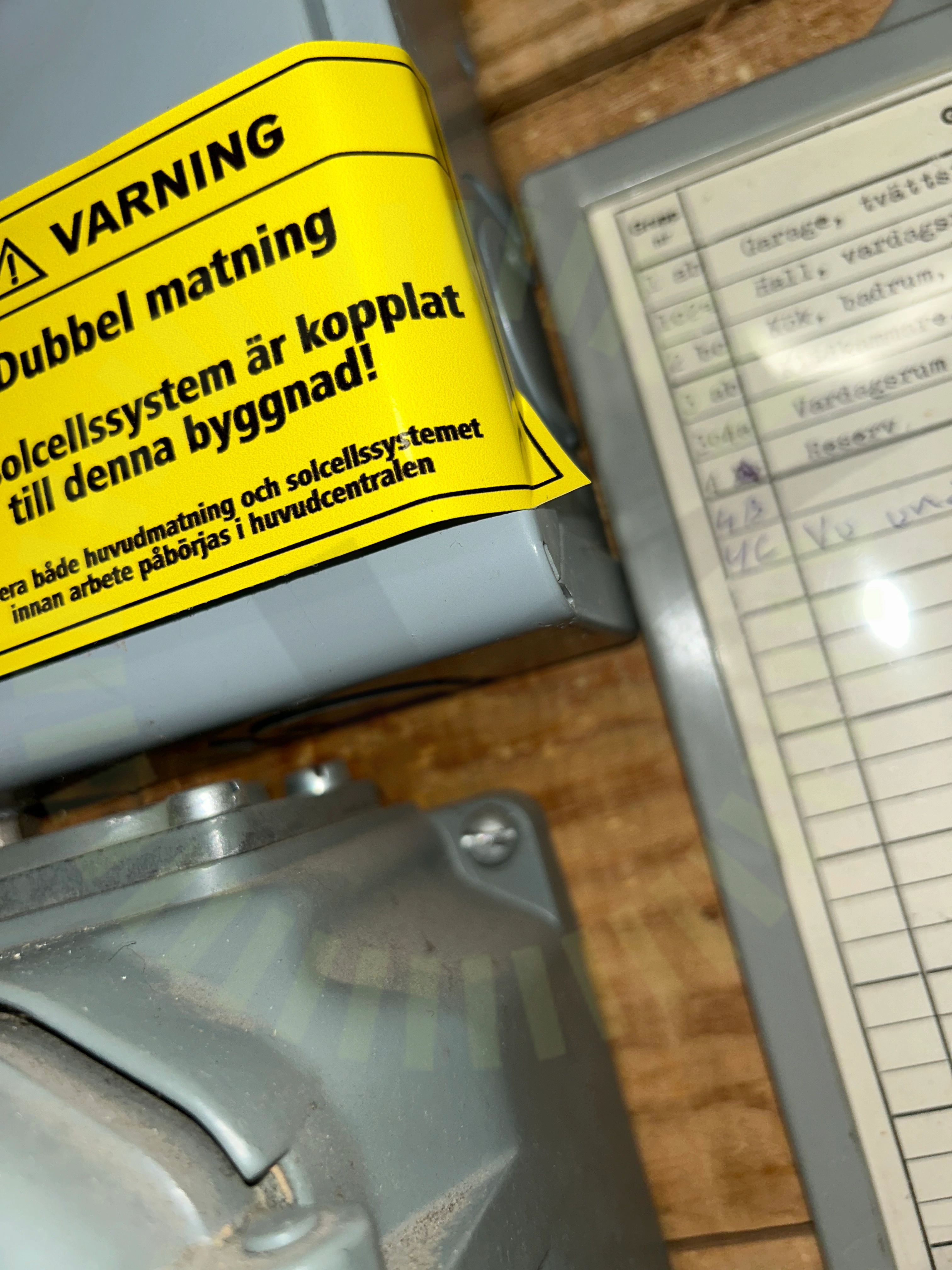

6.1 Tillförlitligt fäst

Inte godkänd

Vald märkning kommer inte sitta kvar under anläggningens förväntade livslängd.

ELSÄK-FS 2022:2, §11

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/35

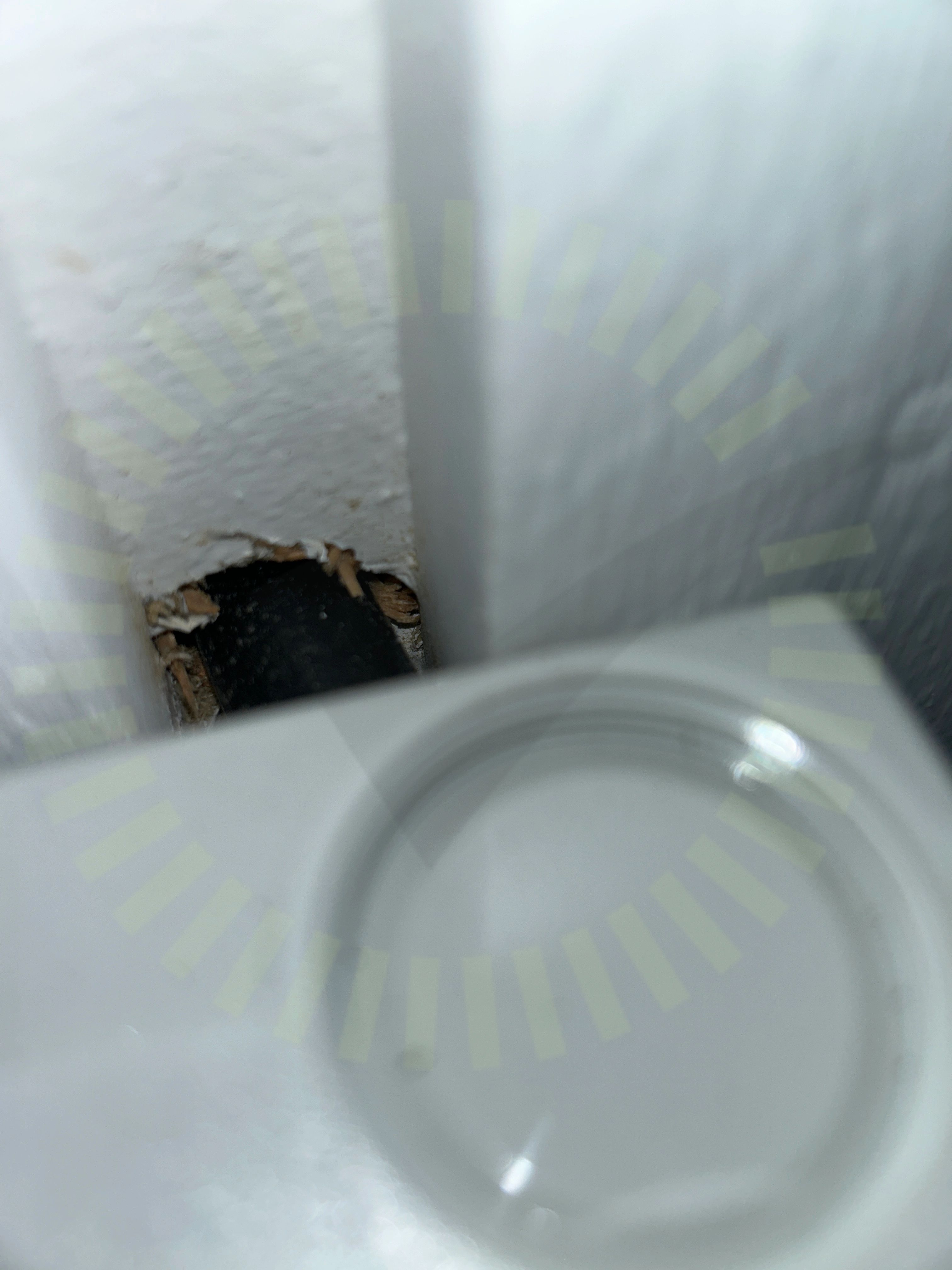

Genomföringar

7.1 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

34/35
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
