Besiktningsrapport

9.7
x

Installation genom

Hammarö Solenergi

Datum

8 maj 2026

Ort

Hammarö, Värmlands län
Mittklämmor
Kabeluppfästning
Genomföringar
96% godkända4% ej godkända

Om installationen

PanelerJa Solar: JAM54D41/LB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSolinteg: MHT-(10-20K)-40
BatteriEnerShare: Core
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörSmartmätare: RMK (Solinteg)
Hammarö Solenergi

Installerad av Hammarö Solenergi som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Godkända kontrollpunkter

16/16
Antal modulerAvstånd närliggande objektAvstånd till växelriktareBatteri PEDC anslutning Fastsäkring av produktLutningSignalkabel batteriSkadorSmartmätareStyrmodul fastskruvadTillgång till batterietUnderliggande materialUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

7/7
Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorPlacering av smartmätareSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1: Ja Solar: JAM54D41/LB

Anmärkningar

1/15

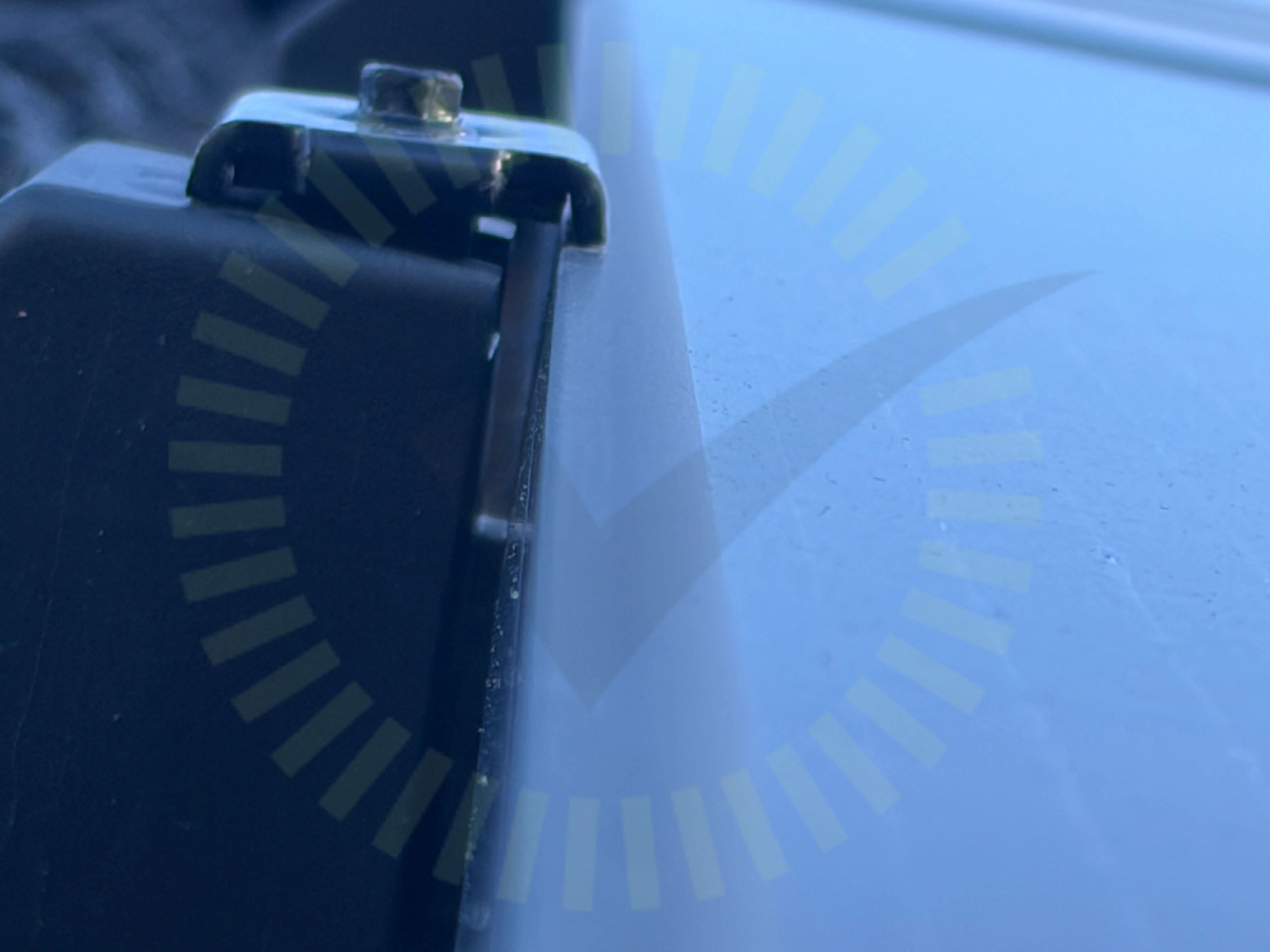

Klämmornas överlappning

5.1 Klämmornas överlappning

Inte godkänd

Klämman överlappar inte tillräckligt på ramen. Gäller flera ändklämmor.

Godkända kontrollpunkter

14/15
Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1: Nordmount Panntak: Bärläkt

Anmärkningar

2/23

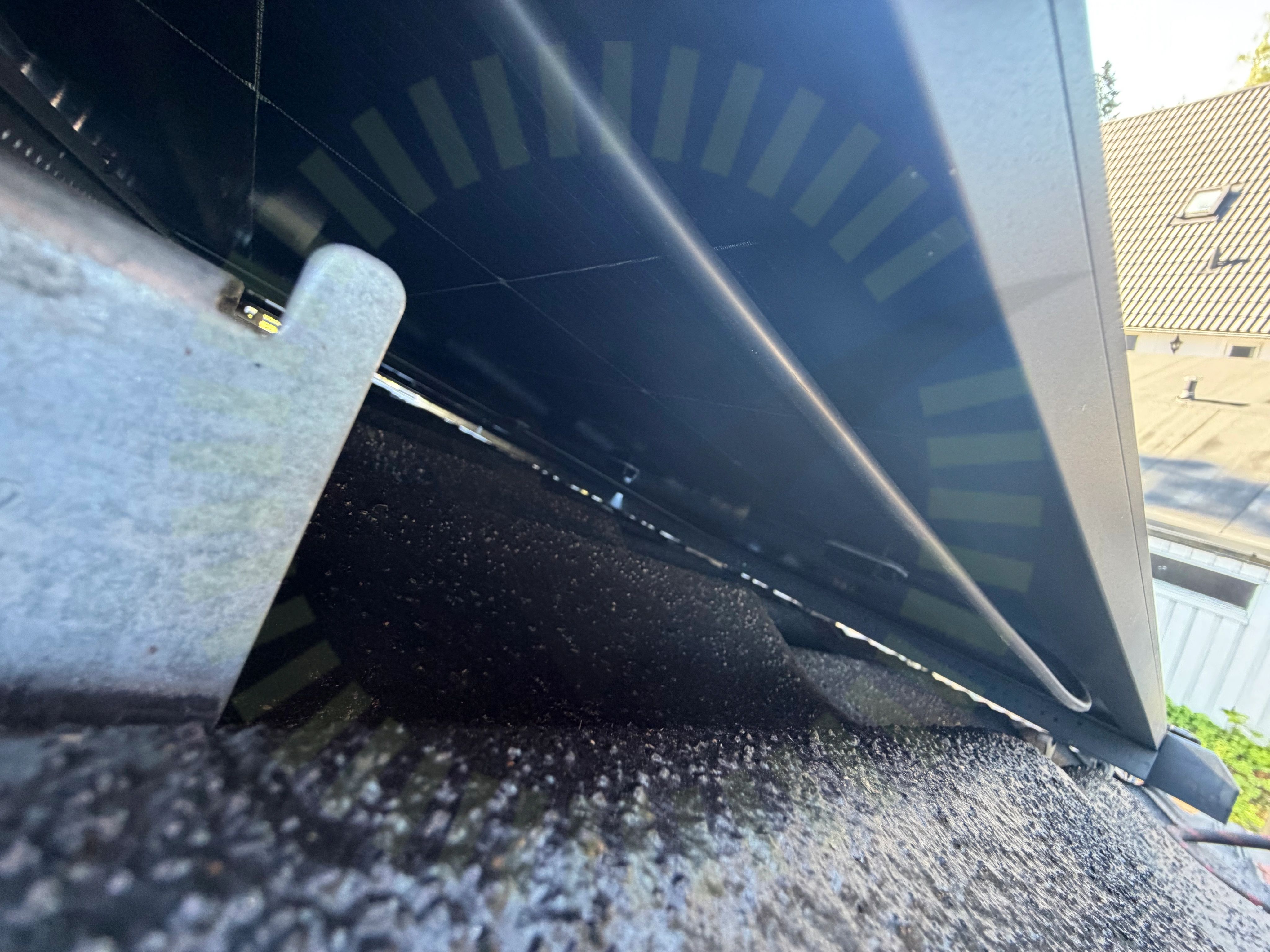

Kabeluppfästning

6.1 Kabeluppfästning

Inte godkänd

Kablage är förlagt i panelramen utan ytterligare fastsättning och riskerar att med tiden ramla ur och ligga mot takytan.

SS 436 40 00 (712.522.101)
Mittklämmor

6.2 Mittklämmor

Inte godkänd

Mittklämma är lös.

Godkända kontrollpunkter

21/23
Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

7/7
FasskenaInfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/34
Genomföringar

9.1 Genomföringar

Inte godkänd

Kabelskydd är monterat så att vatten kan ta sig in i skyddet. Om vattnet blir kvar där finns risk för frostsprängning. Själva genomföringen är inte synlig för kontroll men om den inte är korrekt tätad kan fukt ta sig in i väggen.

SS 436 40 00 (527.2.1)
Väderskydd

9.2 Väderskydd

Inte godkänd

Växelriktaren är inte väderskyddad.

Solinteg: MHT-10-20K-40 User Manual, Sida 23

Godkända kontrollpunkter

31/34
AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFunktionsjordFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/34
Strängdesign
