Besiktningsrapport

6.1

Installation genom

Dala Solenergi

Datum

6 oktober 2021

Ort

Falun, Dalarnas län

Växelriktare: El: Kontakter

Skenor: Överhäng

Likströmskabel: Uppfästning

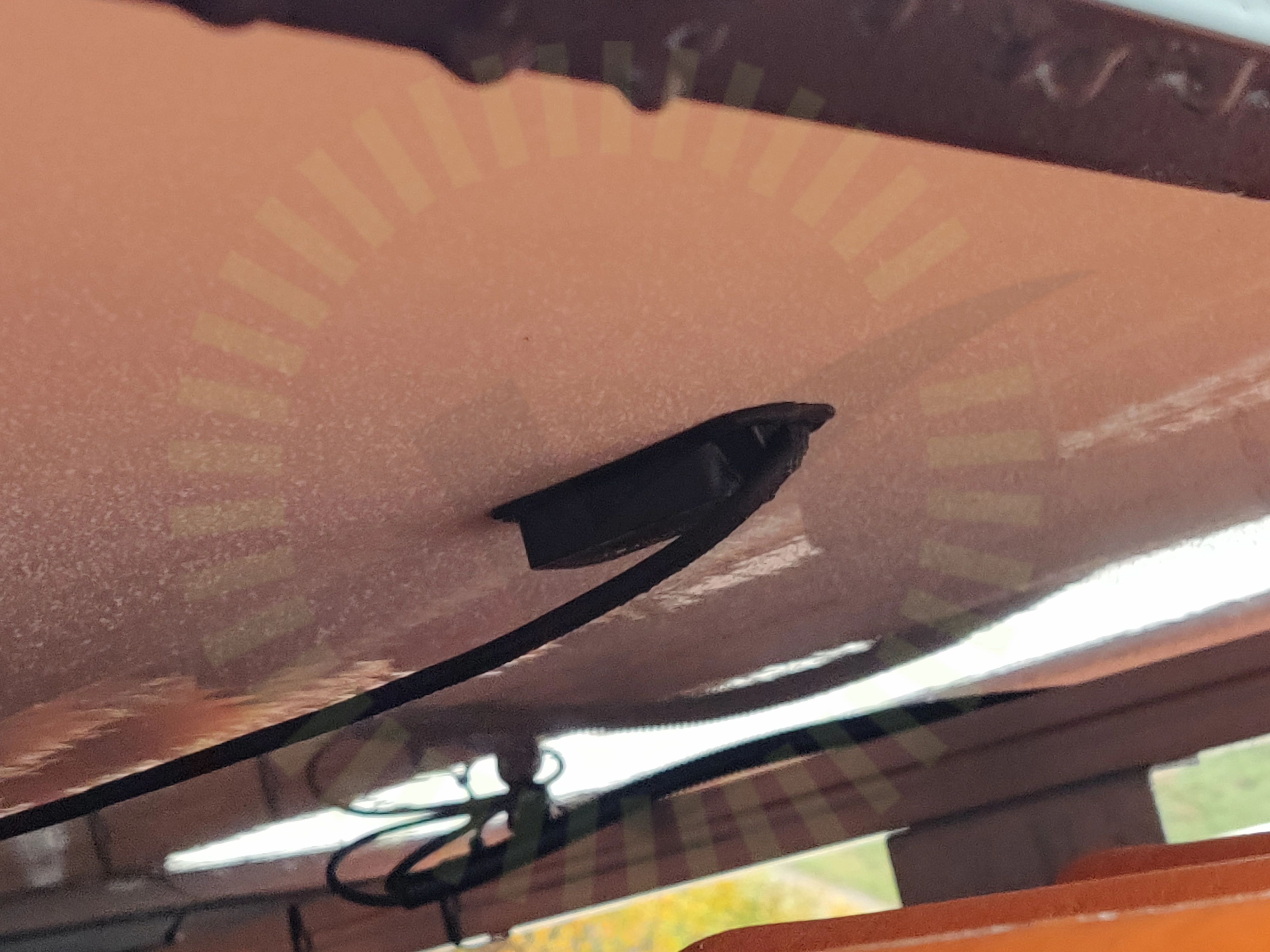

+ 8

76% godkända24% ej godkända

Om installationen

PanelerVertex DE09.05

MontagesystemRåspont

MontagesystemRapid

VäxelriktareSmart DT 8kW

TillbehörKapsling

TillbehörArbetsbrytare

Installerad av Dala Solenergi som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

2/3

SkadaSkräp

Ej tillgängligt vid besiktning

1/3

Synpunkter från beställare

Dokumentation

Anmärkningar

5/5

2.1 Dokumentation: Drift och underhåll

Rekommendation

Drift och underhållsinformation kring solcellsanläggningen saknas.

2.2 Dokumentation: Flashlista

Rekommendation

Flashlista för panelerna saknas.

2.3 Dokumentation: Strängschema

Rekommendation

Strängschemat behövs för att visa var kablarna går på taket och vilka paneler det är som är sammankopplade.

2.4 Dokumentation: Växelriktare

Rekommendation

Resultatrapporten från projektering av växelriktaren saknas.

2.5 Dokumentation: Snö- och Vindlastberäkning

Inte godkänd

Tillverkarens montageanvisningar

Elektriskt

Anmärkningar

4/31

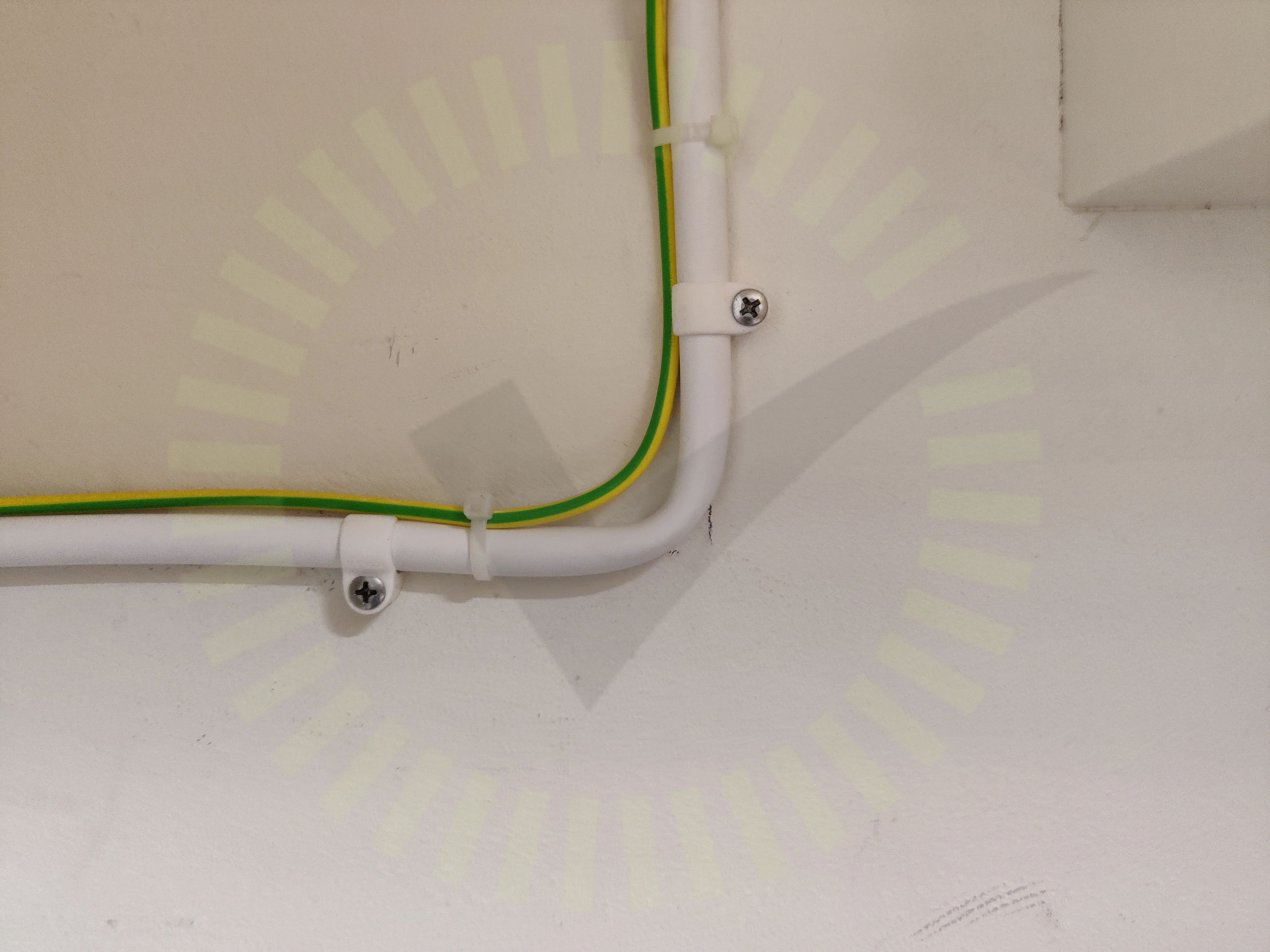

3.1 Kapsling: Böjradie

Inte godkänd

Böjar ska ha en sån radie att ledare och kablar inte skadas.

SS 436 40 00 (522.8.3)

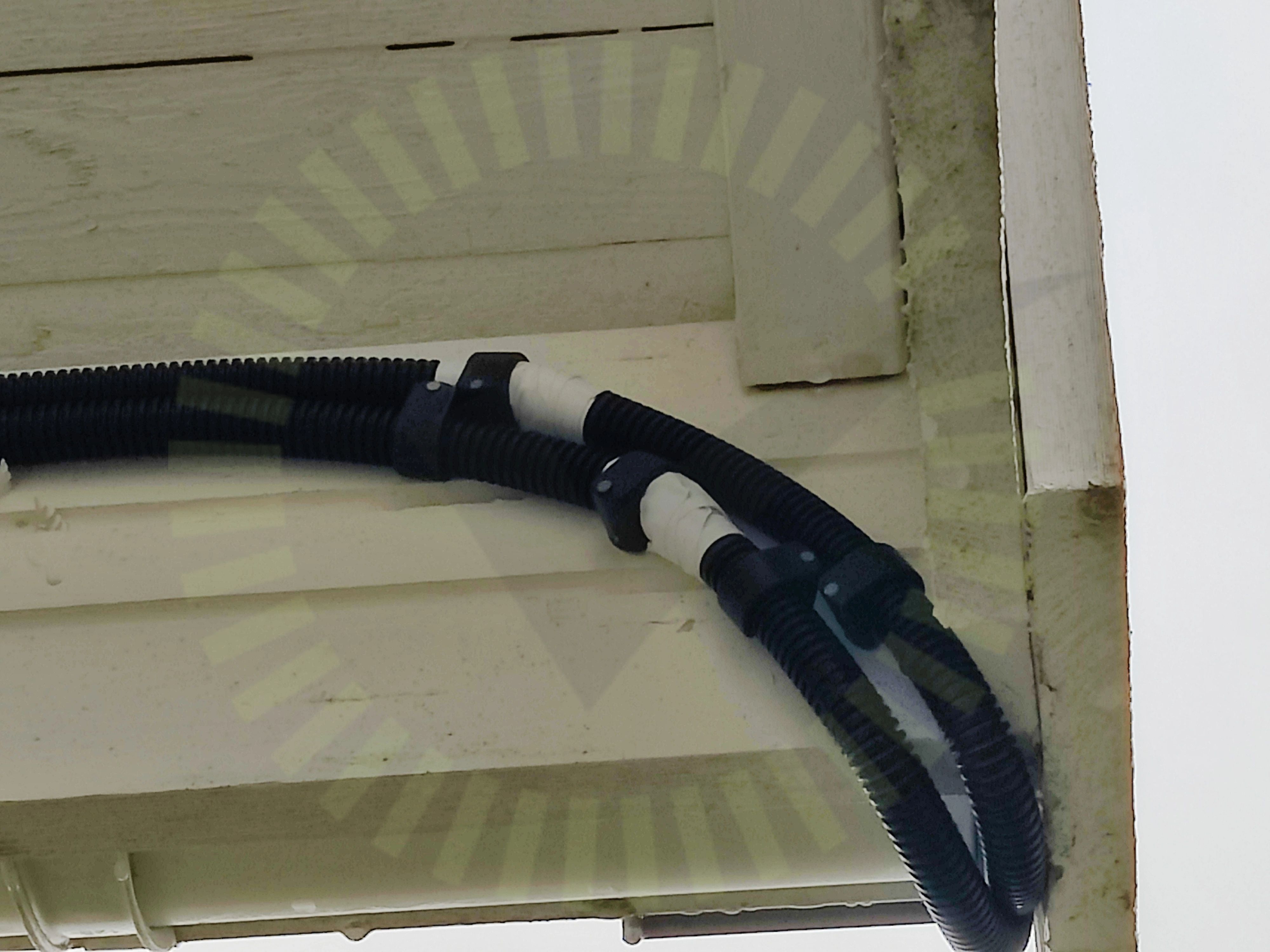

3.2 Transportsträckor DC: Yttre påverkan

Inte godkänd

Kablaget är förlagt utan hänsyn till den yttre påverkan.

SS 436 40 00 (132.5)

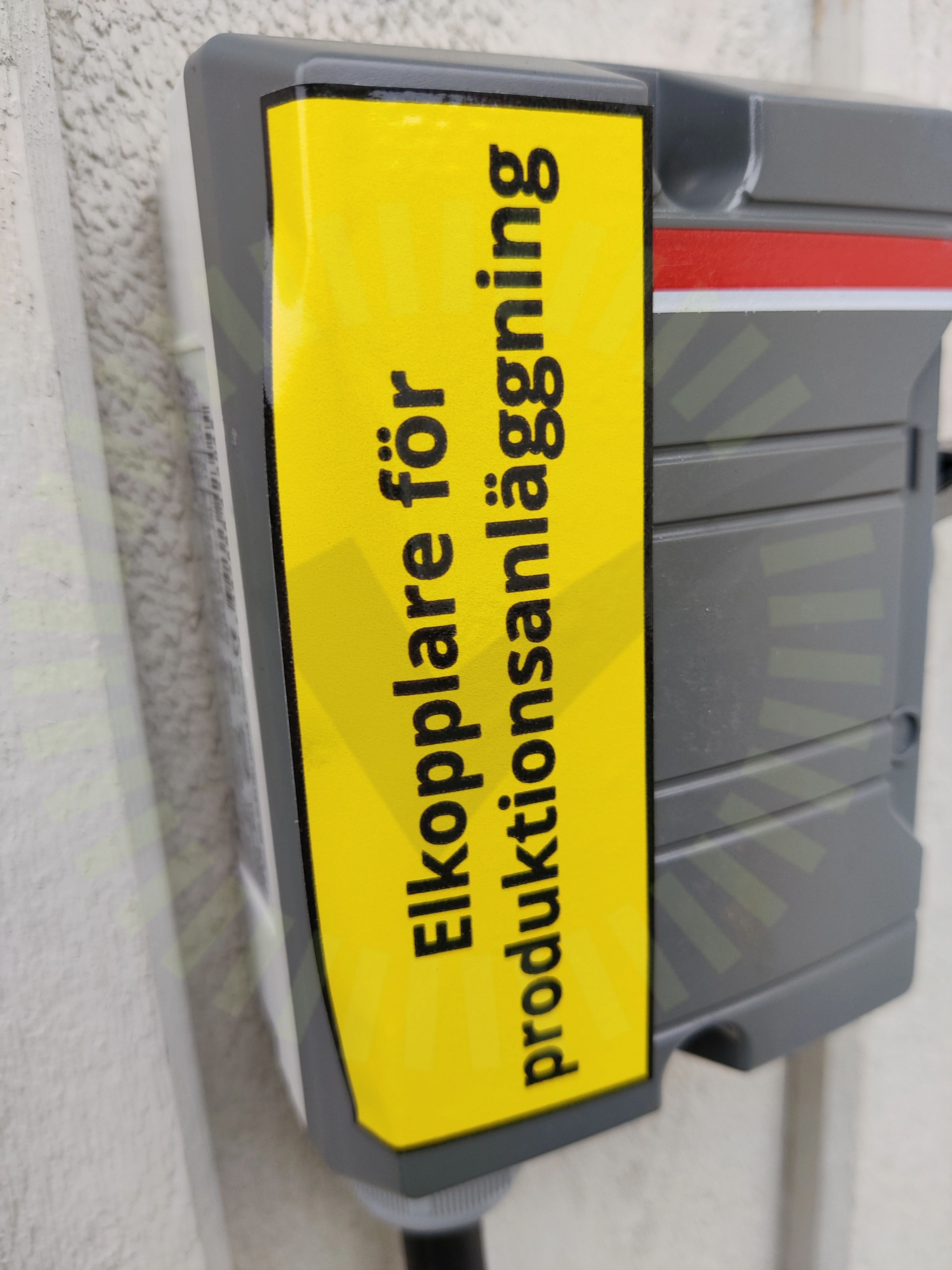

3.3 Varselmärkning: Tillförlitligt fäst

Rekommendation

Märkningen sitter inte tillförlitligt fast.

3.4 Varselmärkning: Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

27/31

Elektriskt: KabeldimensionElektriskt: SäkringarKapsling: BrytareKapsling: FörskruvningarKapsling: InfästningKapsling: IP-KlassningKapsling: PlaceringKapsling: Termisk påverkanKapsling: Yttre påverkanSäkerhetsbrytare: BöjradieSäkerhetsbrytare: EgenskaperSäkerhetsbrytare: FörskruvningarSäkerhetsbrytare: InfästningSäkerhetsbrytare: PlaceringSäkerhetsbrytare: Rakt monteradTransportsträckor AC: GenomföringarTransportsträckor AC: Skador på kabelTransportsträckor AC: Termisk påverkanTransportsträckor AC: UppfästningTransportsträckor AC: Yttre påverkanTransportsträckor DC: Genomföringar Transportsträckor DC: Skador på kabelTransportsträckor DC: Termisk påverkanTransportsträckor DC: UppfästningTransportsträckor DC: UV SkyddVarselmärkning: Informering av solcellerVarselmärkning: Varning för backspänning

Tak: Boningshus

Anmärkningar

11/26

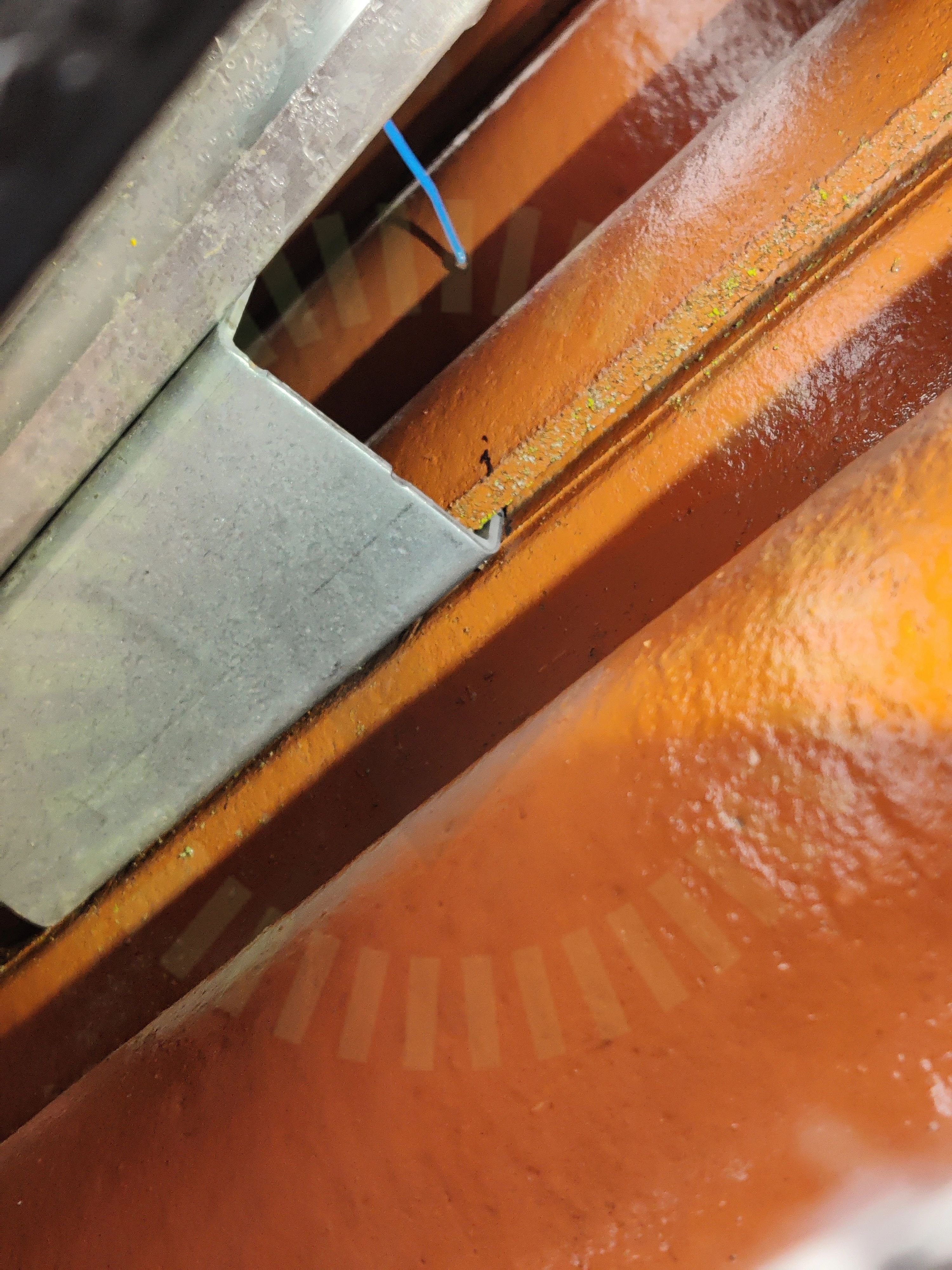

4.1 Infästning: Urspårning

Rekommendation

Får pannan kontakt med infästningmaterial riskerar pannan att spricka.

Branschstandard

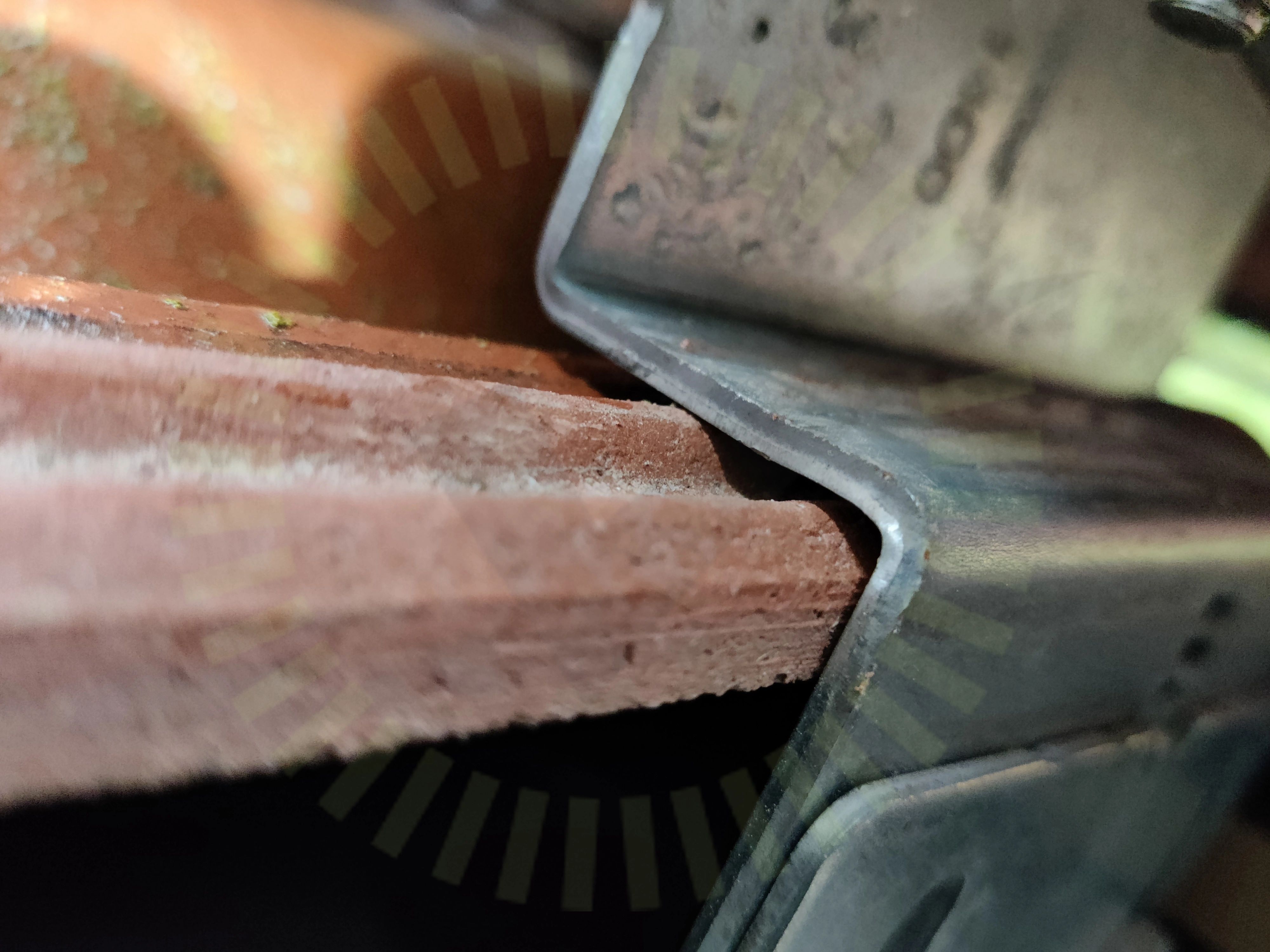

4.2 Infästning: Avstånd panna

Inte godkänd

Om kroken ligger an eller är för nära den underliggande pannan riskerar den pannan att spricka.

Tillverkarens anvisningar

4.3 Infästning: CC mått

Inte godkänd

Infästningen är inte monterad med korrekt CC mått.

Tillverkarens anvisningar

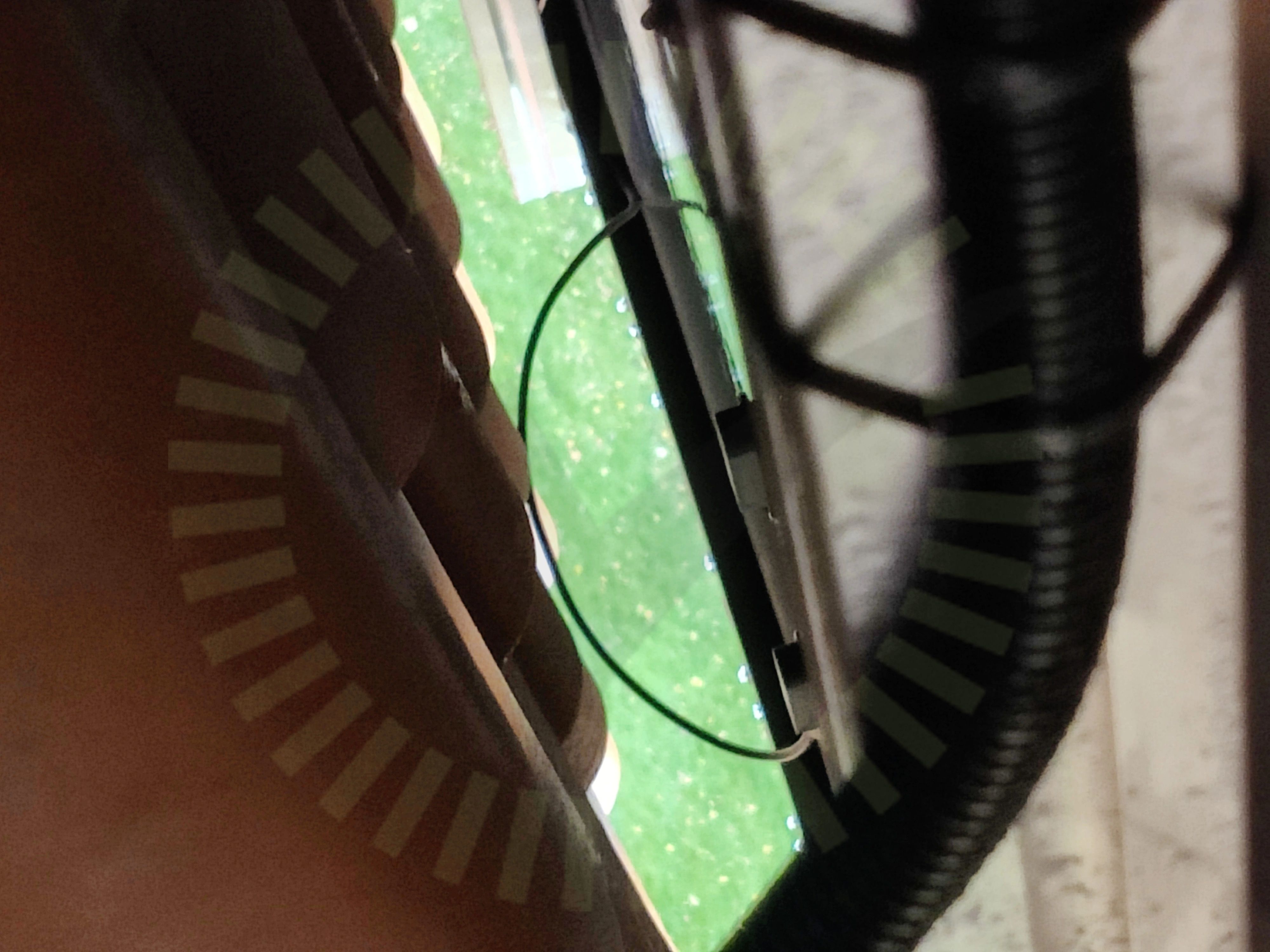

4.4 Likströmskabel: Uppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

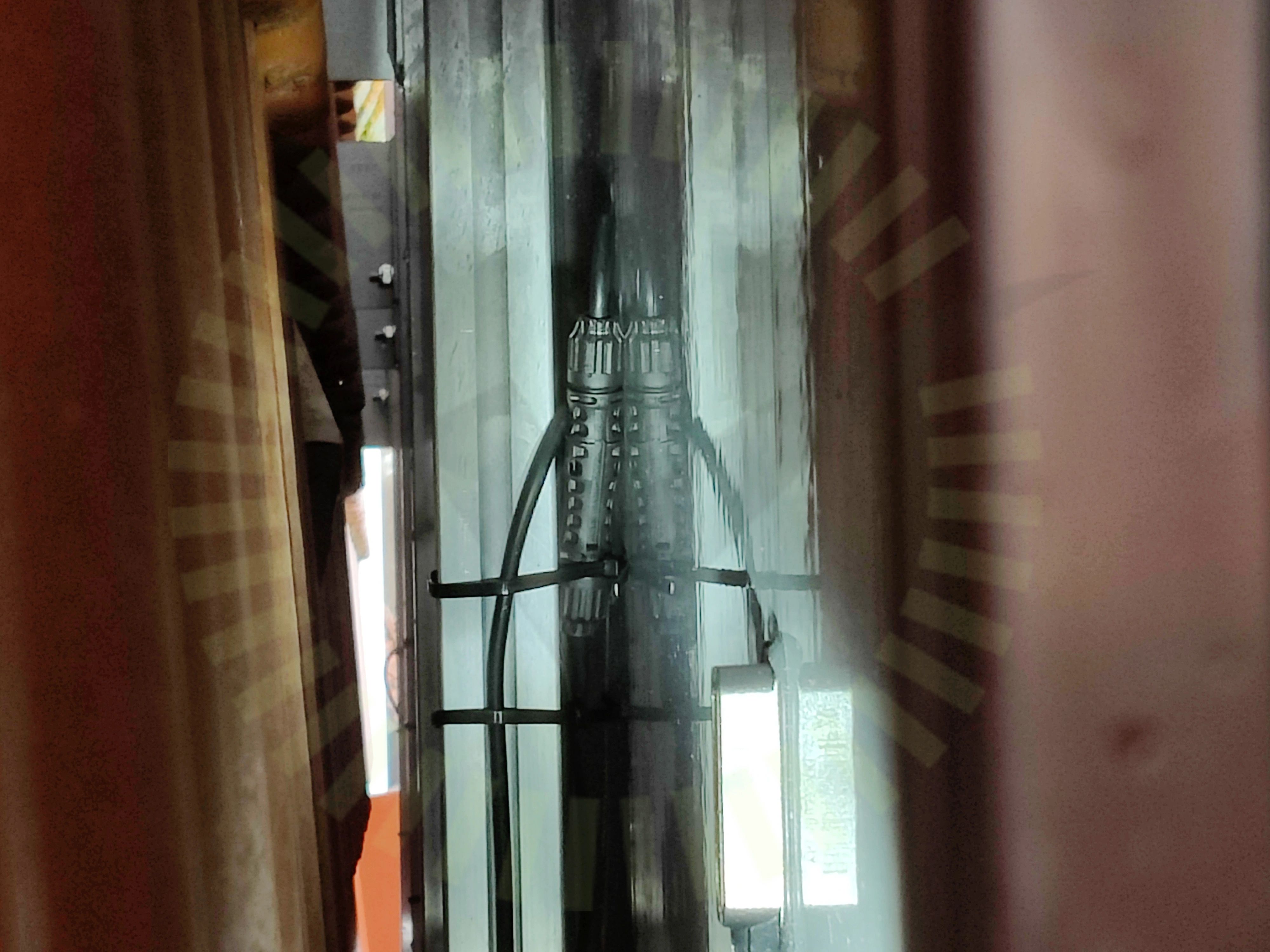

4.5 Solpaneler: Bakstycke: Föremål

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Tillverkarens montageanvisningar

4.6 Skenor: Avstånd

Inte godkänd

Avståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen.

Tillverkarens anvisningar

4.7 Skenor: Infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet som beskrivet i manual.

Tillverkarens anvisningar

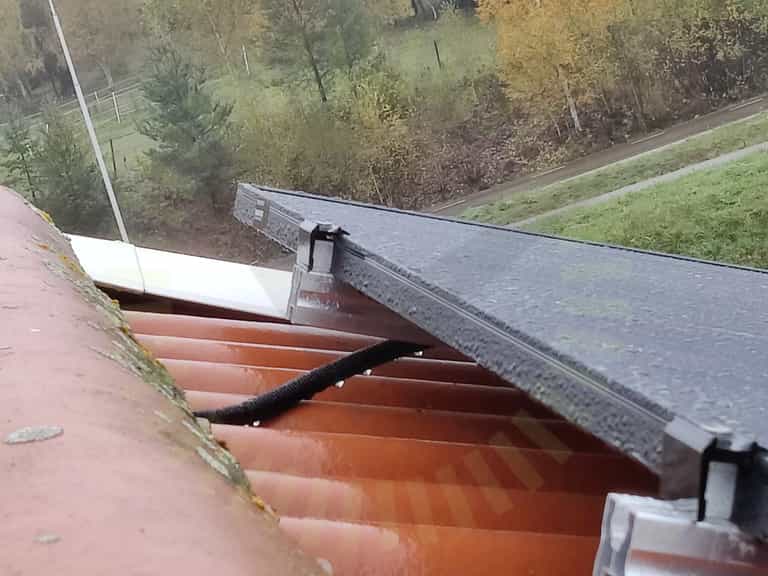

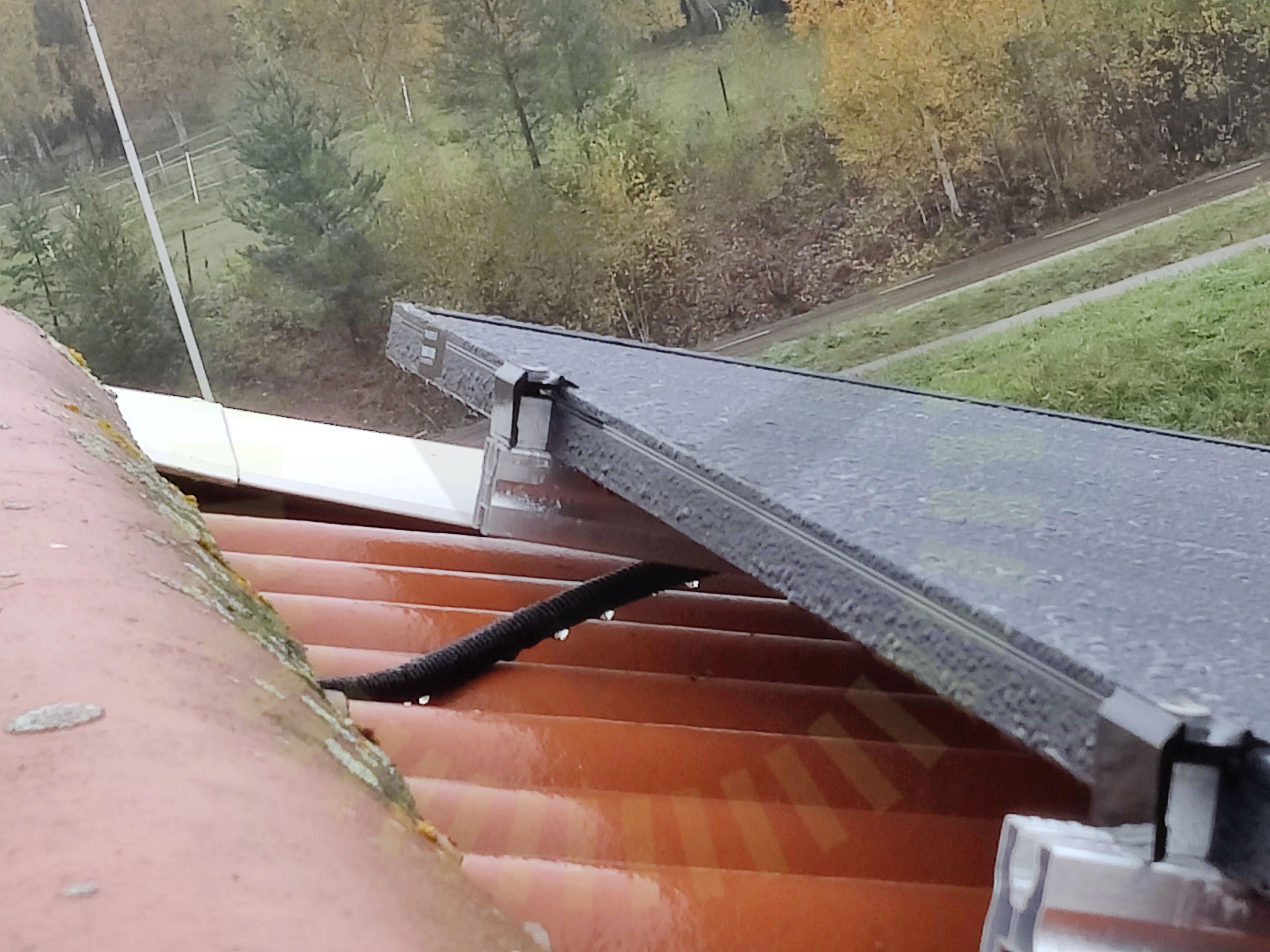

4.8 Skenor: Slutfäste

Inte godkänd

Panelens slutfäste är inte korrekt installerat.

Tillverkarens anvisningar

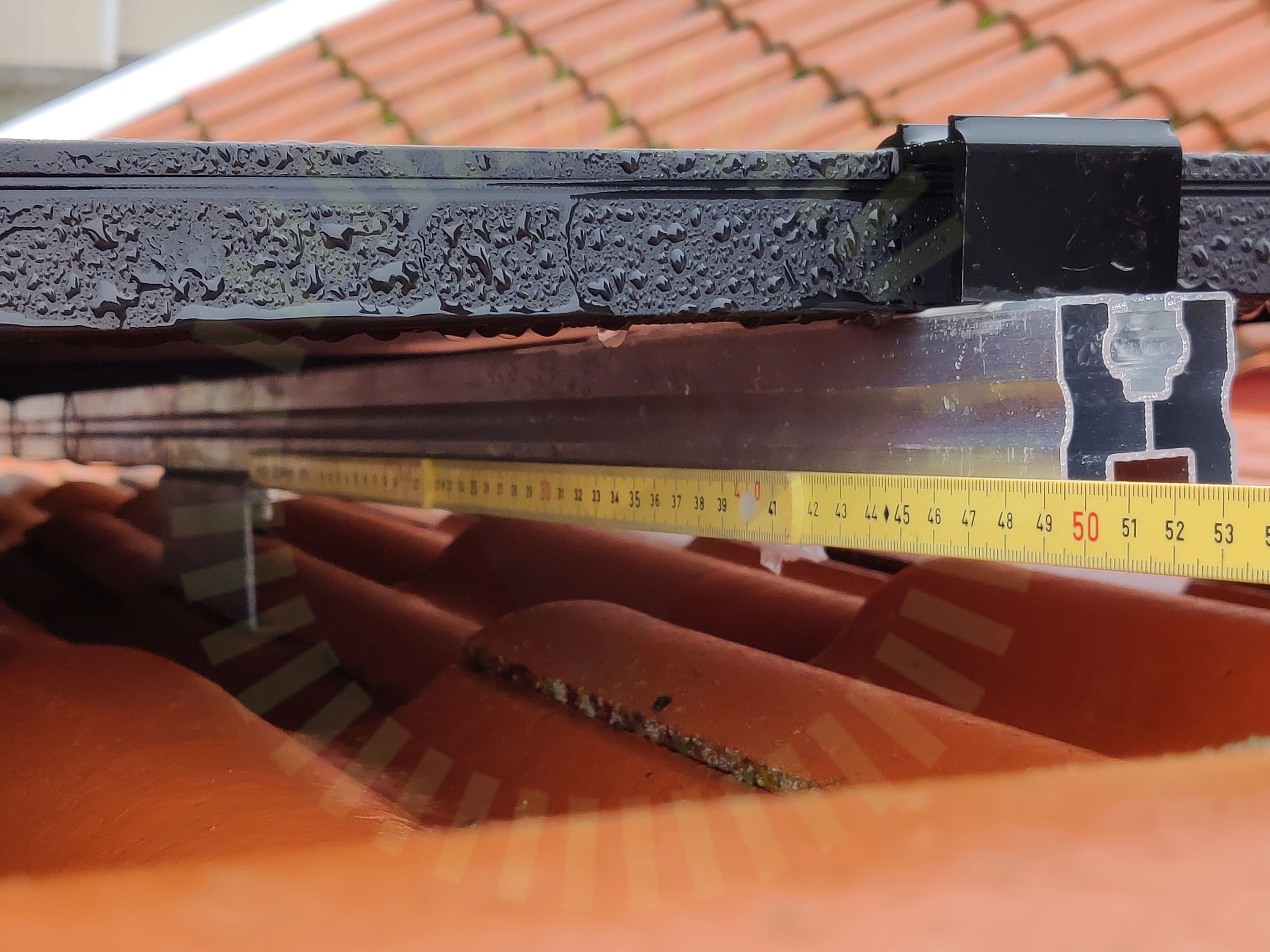

4.9 Skenor: Överhäng

Inte godkänd

Överhänget stämmer inte överens med lastberäkningen eller tillverkarens anvisningar.

Tillverkarens anvisningar

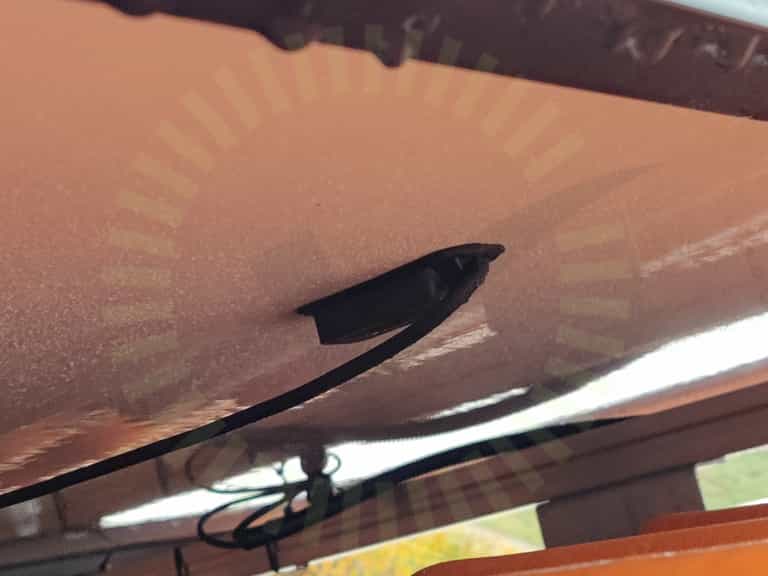

4.10 Solpaneler: Kablar: Dragavlastade

Inte godkänd

Ledare i ett system ska vara avlastade så att ledare inte skadas eller anslutning utsätts för dragbelastningar.

SS 436 40 00 (522.8.3)

4.11 Solpaneler: Kablar: Kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte av samma typ.

SS 436 40 00 (712.526.1)

Godkända kontrollpunkter

14/26

Infästning: Infästning TakstolLikströmskabel: Skarp kantLikströmskabel: SkyddLikströmskabel: Väderbeständigt materialMontagesystem: DistansMontagesystem: SkadorSolpaneler: Bakstycke: SkadorSolpaneler: Fästen: PlaceringSolpaneler: Fästen: StorlekSolpaneler: Fästen: ÖverlappningSolpaneler: Glas: SkadorSolpaneler: Ram: DräneringshålSolpaneler: Ram: MellanrumSolpaneler: Ram: Skador

Ej tillgängligt vid besiktning

1/26

DC: EMC

Växelriktare: Smart DT 8kW

Anmärkningar

2/11

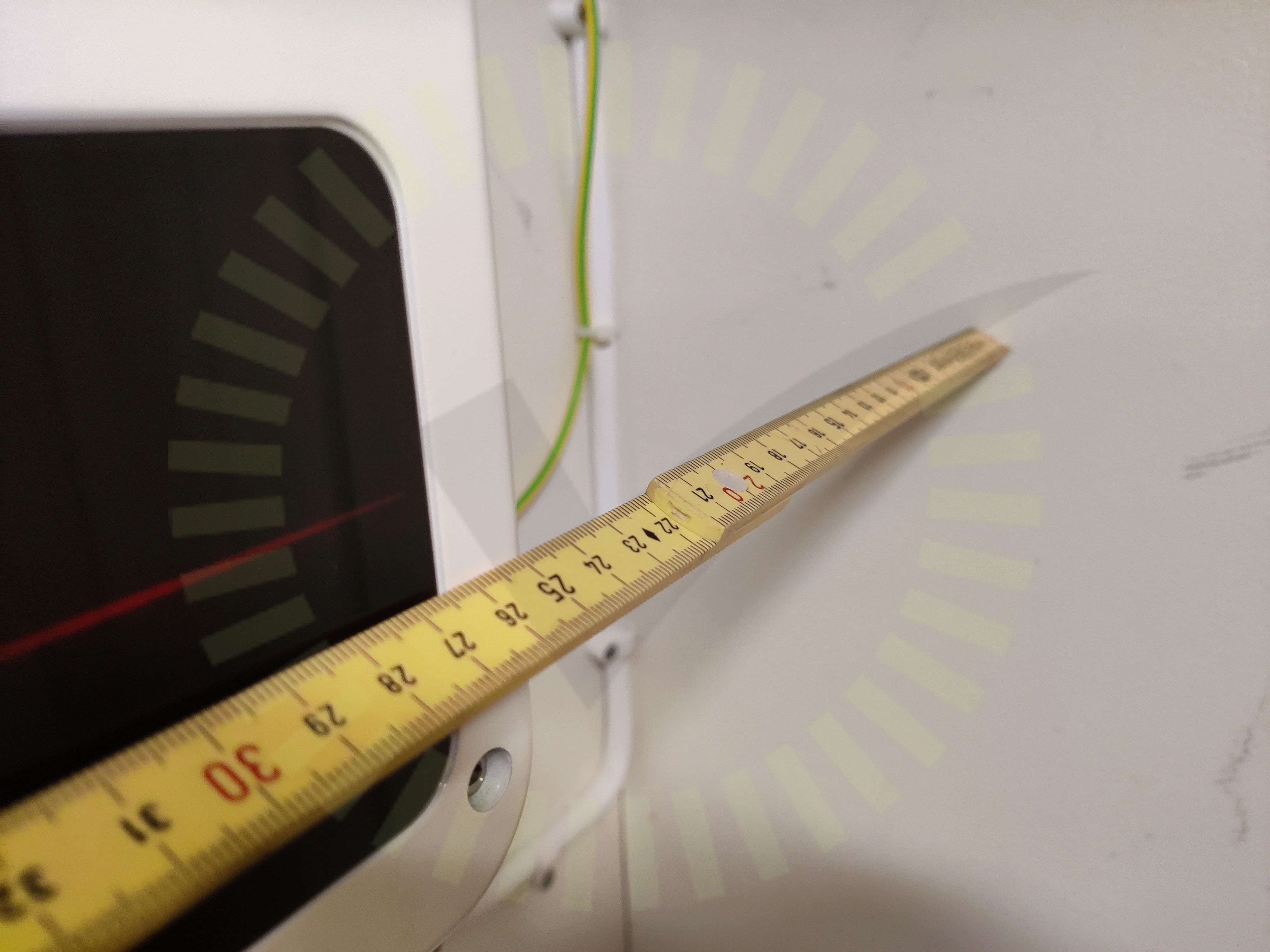

5.1 Växelriktare: Placering: Avstånd

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

Tillverkarens anvisningar

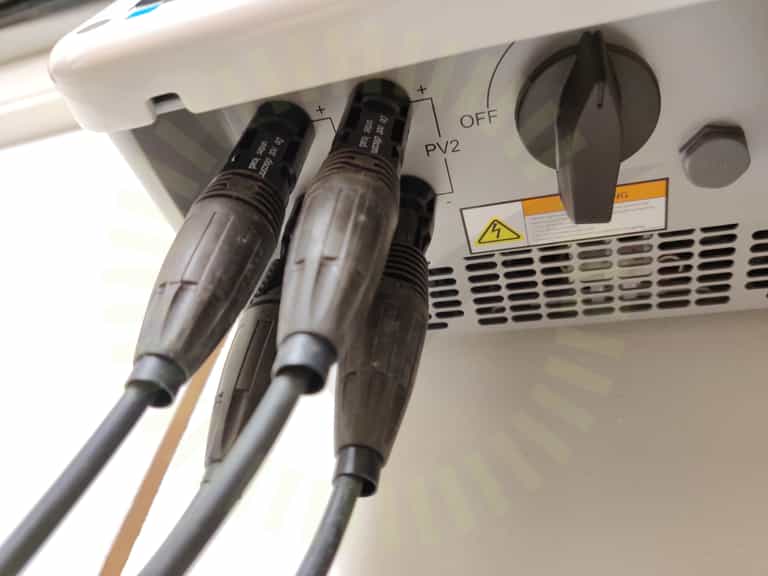

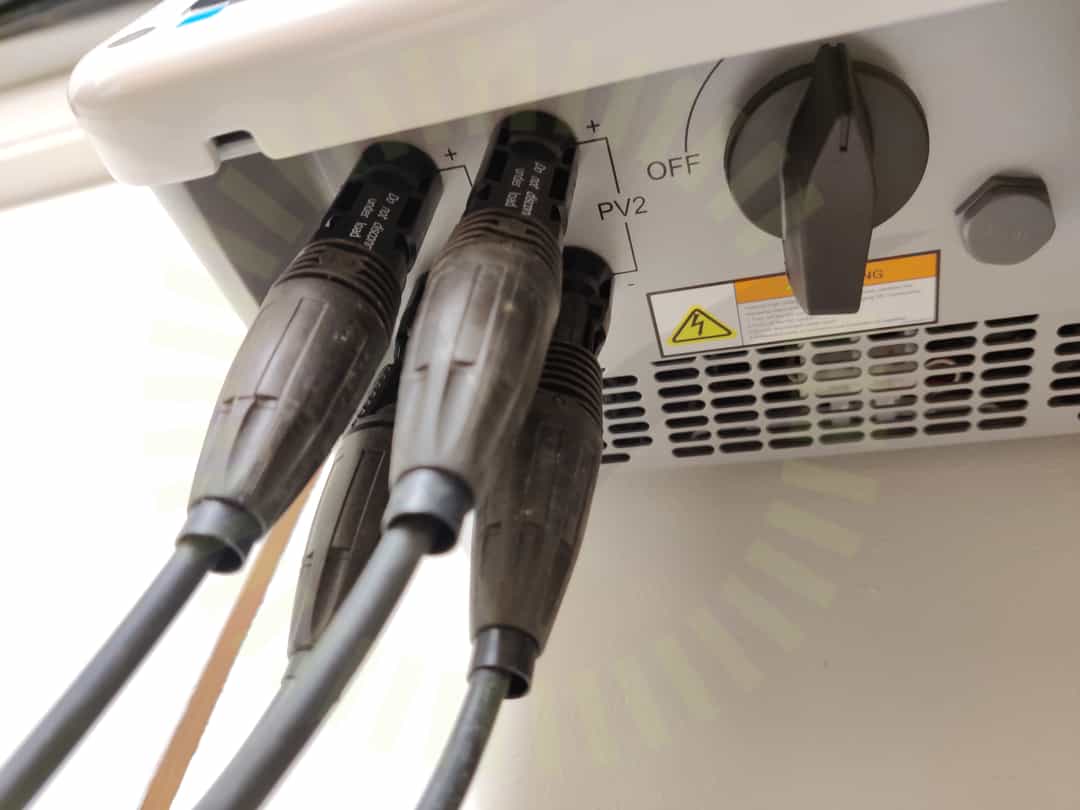

5.2 Växelriktare: El: Kontakter

Inte godkänd

Kontakter avviker från anvisningar.

Tillverkarens anvisningar

Godkända kontrollpunkter

8/11

Växelriktare: Placering: VentilationVäxelriktare: El: DubbelisoleradVäxelriktare: Placering: Direkt solljusVäxelriktare: Placering: FuktVäxelriktare: Placering: InfästningVäxelriktare: Placering: Rakt monteradVäxelriktare: Placering: UtrymmeVäxelriktare: Placering: Värmeutveckling

Ej tillgängligt vid besiktning

1/11

Växelriktare: El: Dimensionering
