Institutet för Solenergikvalitet

Besiktningsrapport

7.8
x

Installation genom

Svea Solar

Datum

11 oktober 2023

Ort

Nygård , Västra Götalands län
Fastsäkring av produkt
Skenans utstick för klämma
Ändklämmor
84% godkända16% ej godkända

Om installationen

PanelerOkänd Solpanel
MontagesystemCC90- UNUM Betongpannor
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
TillbehörSmartmätare: CHINT DTSU666
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Anmärkningar

2/12
Infästning

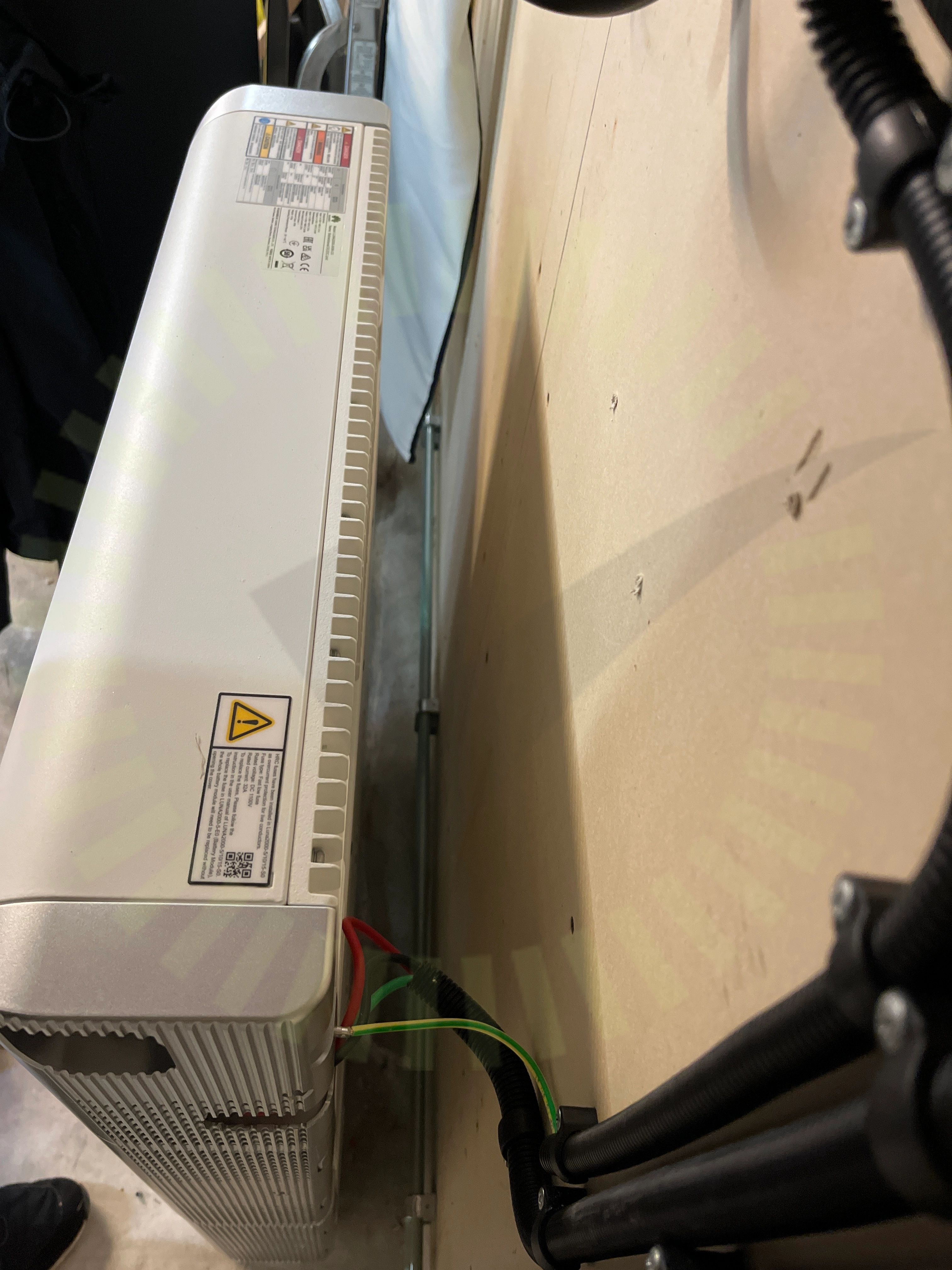

2.1 Infästning

Inte godkänd

Batteriet är inte förankrat i väggen.

Fastsäkring av produkt

2.2 Fastsäkring av produkt

Inte godkänd

Batteriet är inte fastsäkrat ordentligt.

Godkända kontrollpunkter

10/12
AvståndAvstånd till växelriktareBatteri PEKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

7/24
Främmande material

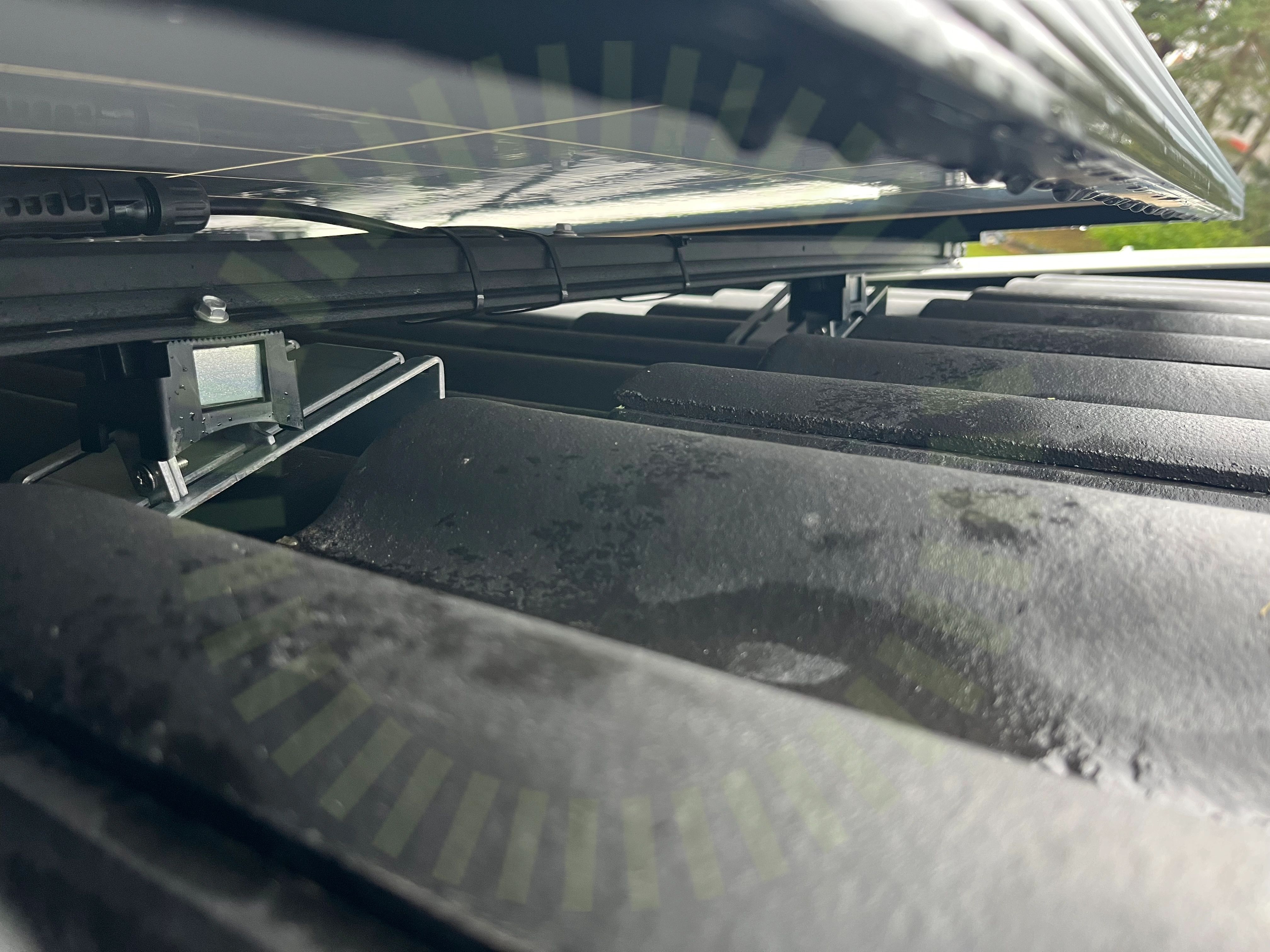

3.1 Främmande material

Inte godkänd

Fel skruv använd. Det är endast tillåtet att använda Skruv RN 4,5-22 A2 i skenor.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8
DC kabel förläggning

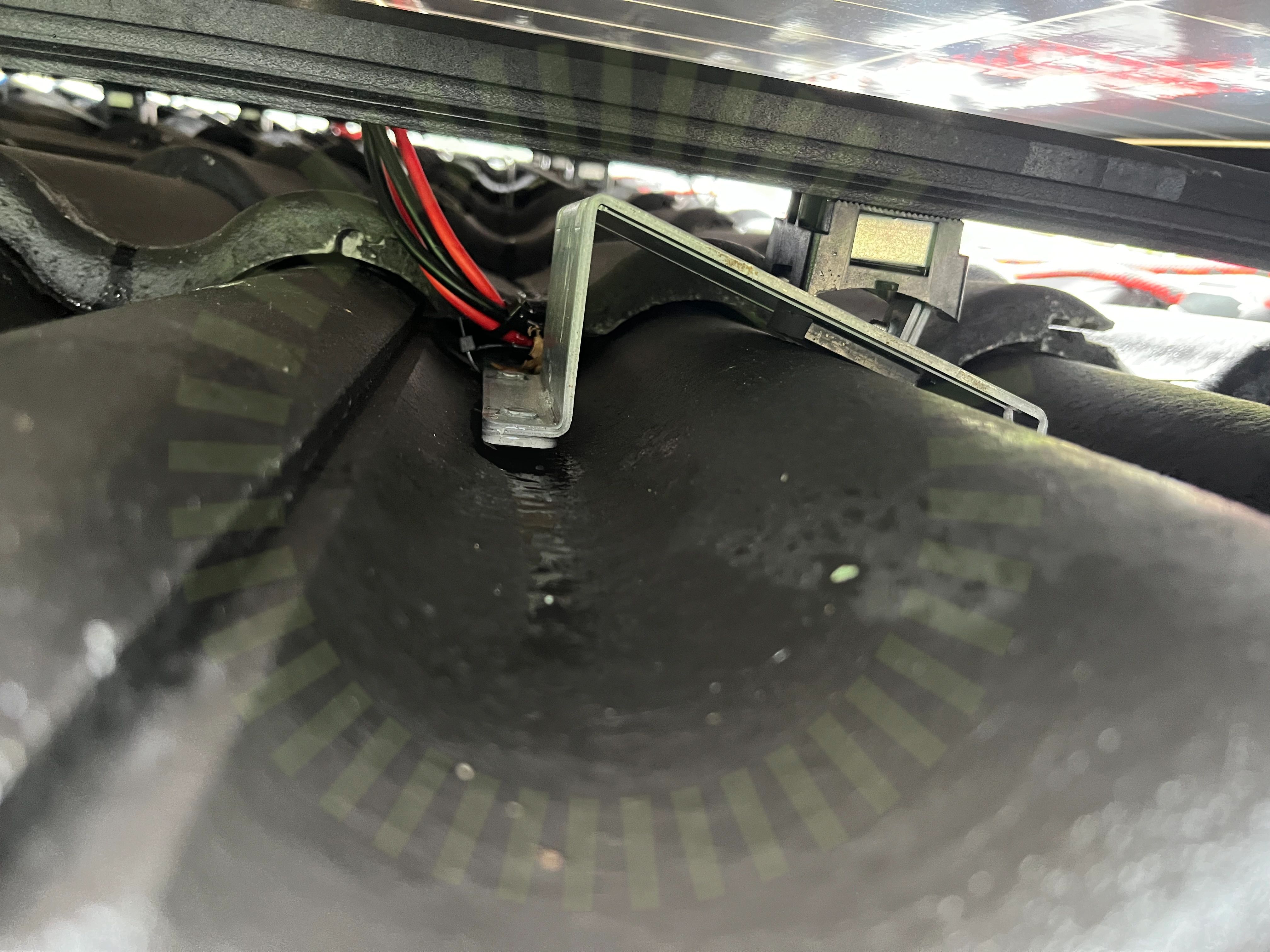

3.2 DC kabel förläggning

Inte godkänd

Kablage är oskyddat, risk för skav mot takpannan.

Kabeluppfästning

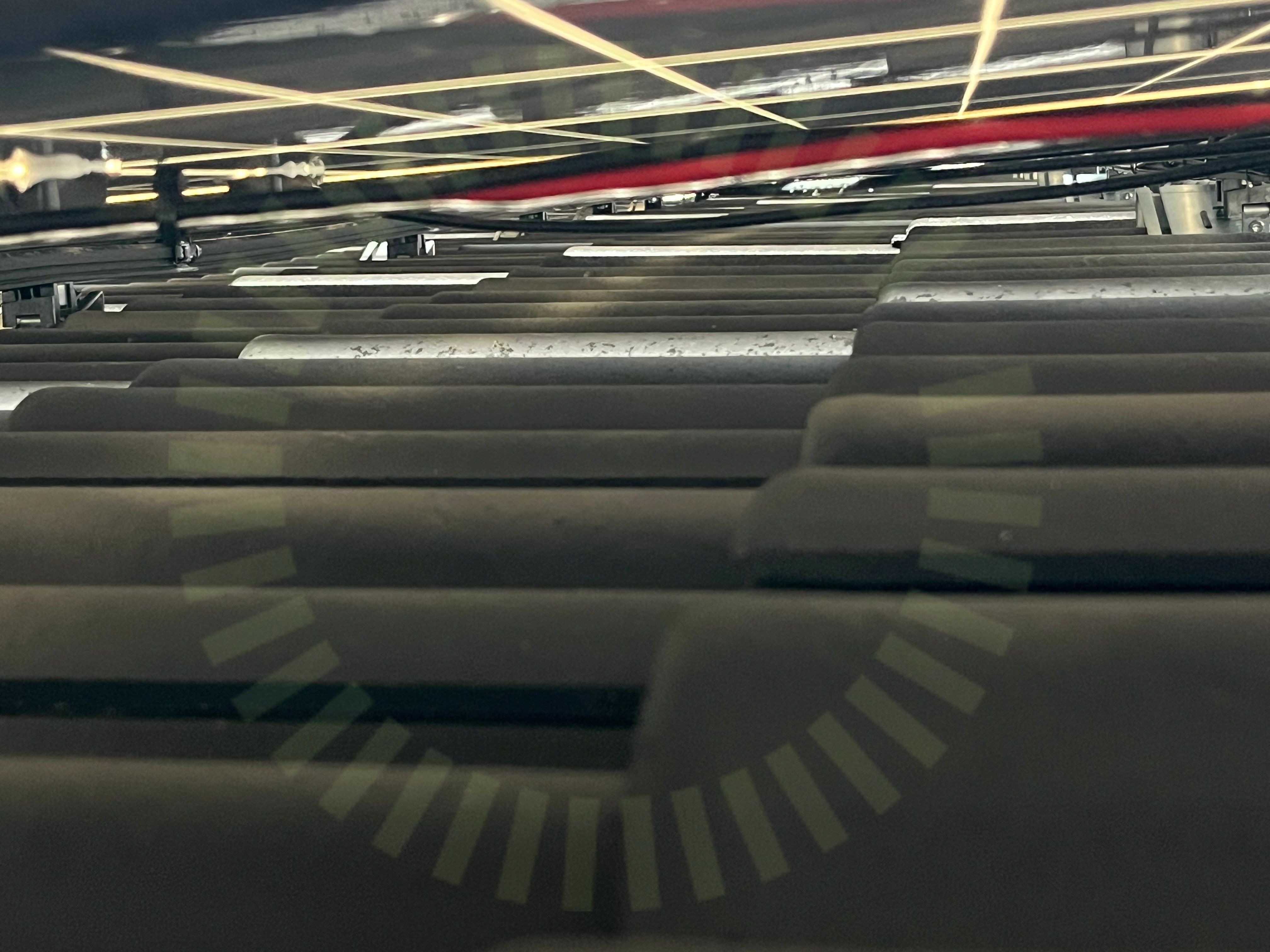

3.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)
Skenans utstick för klämma

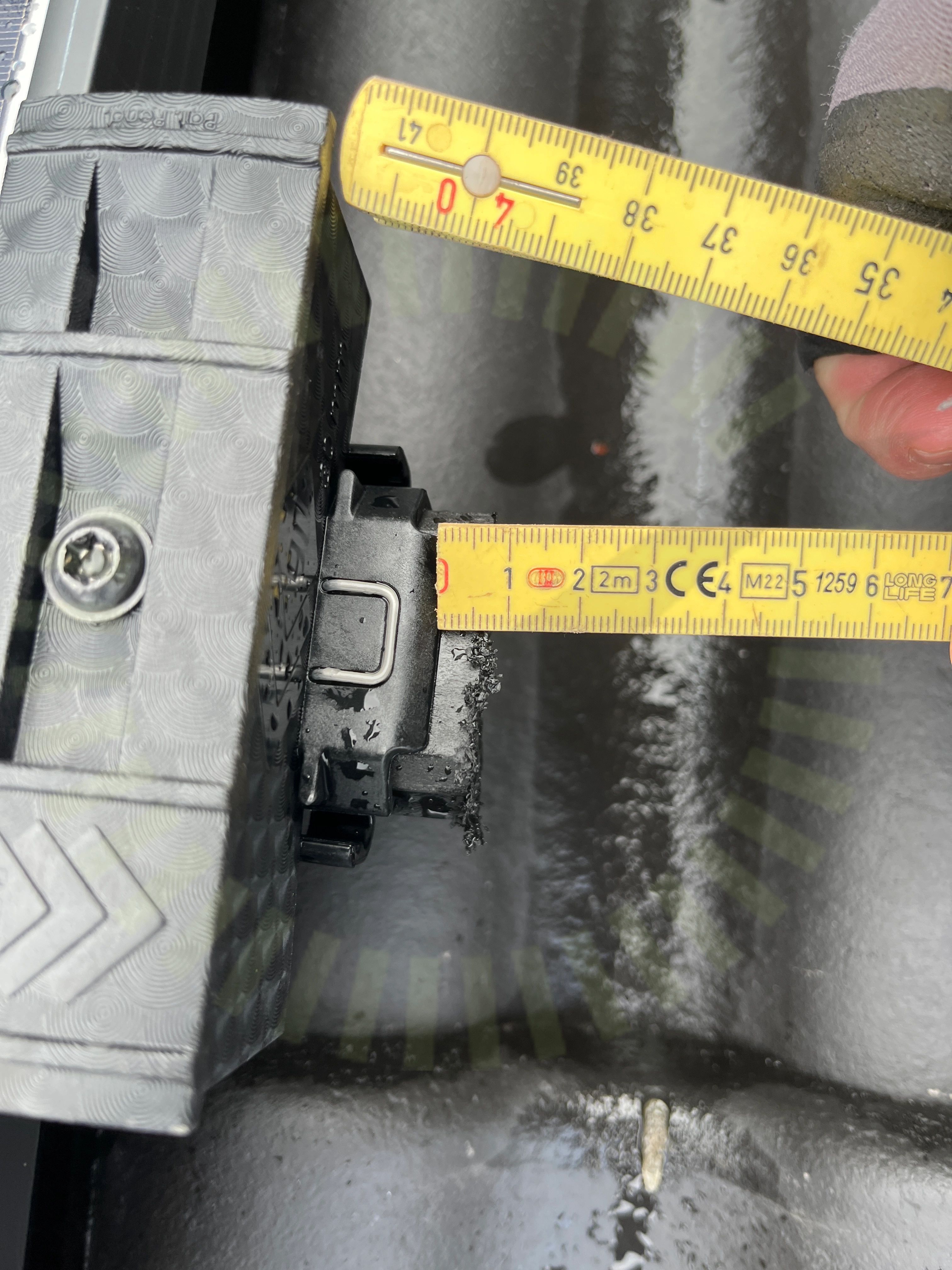

3.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

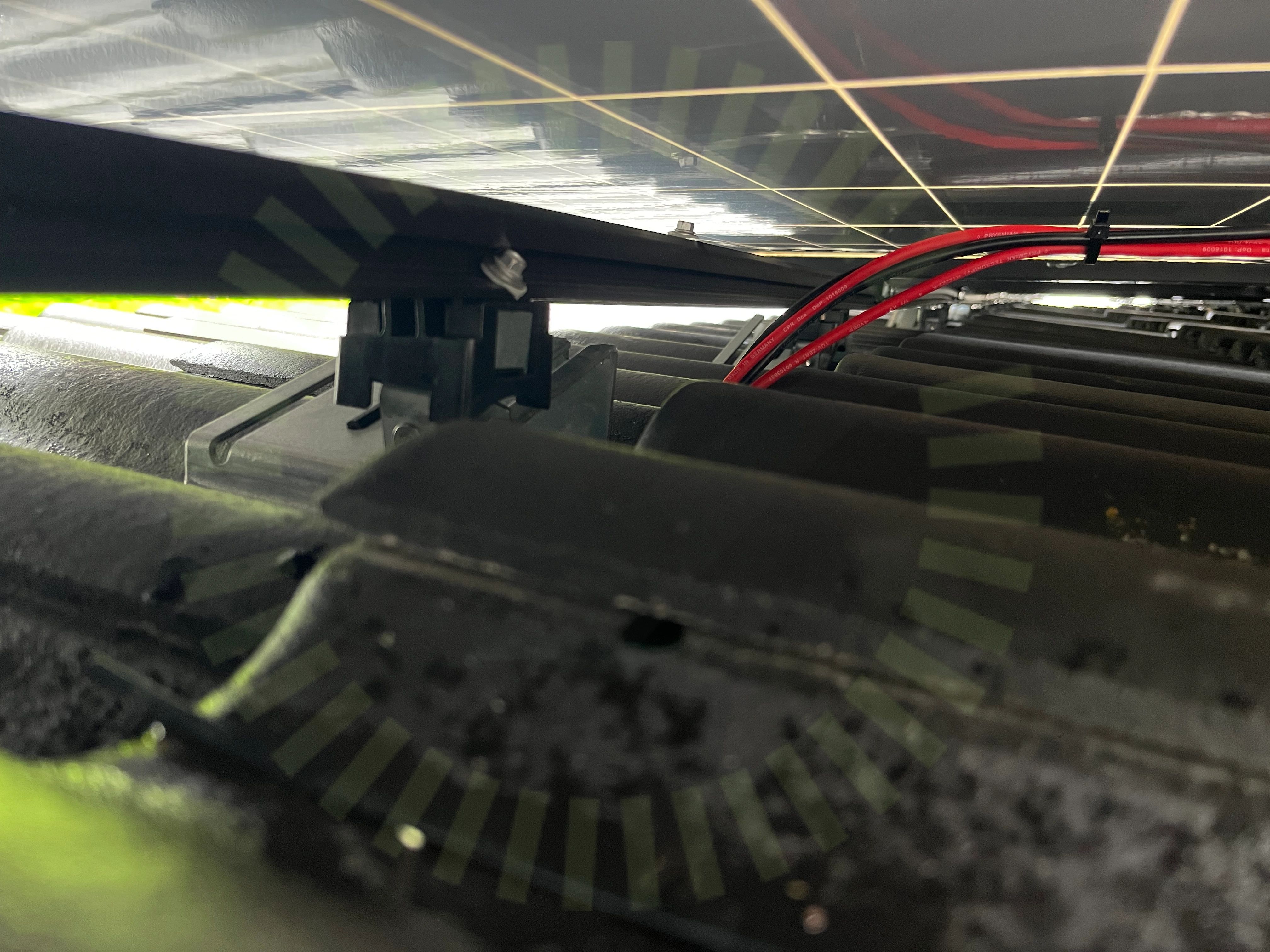

Skenornas infästning skruvade

3.5 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad, den ska placeras på kroken näst längst ut.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5
Termisk brytpunkt skenor

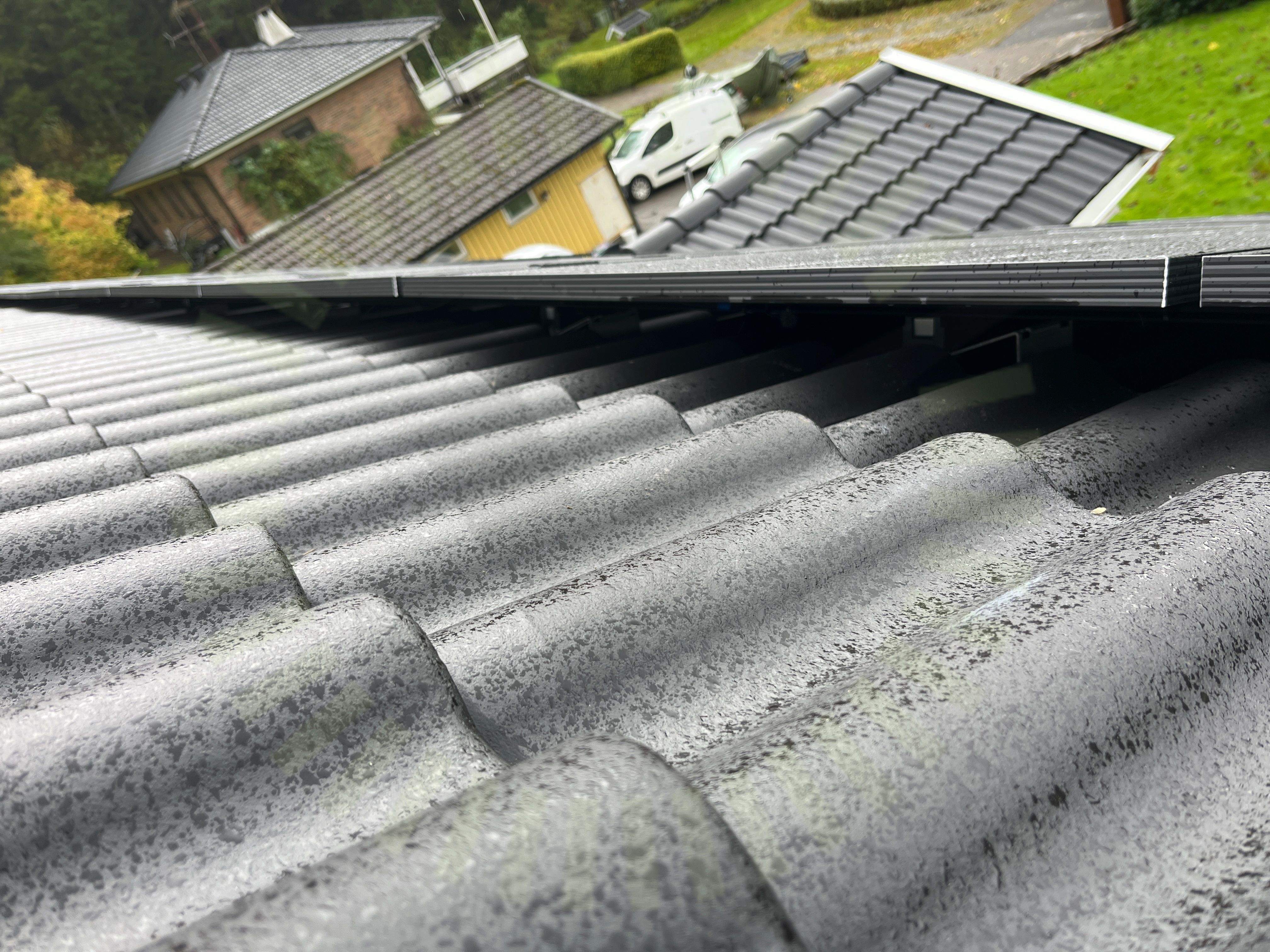

3.6 Termisk brytpunkt skenor

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav. 14 moduler i en rad.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2
Ändklämmor

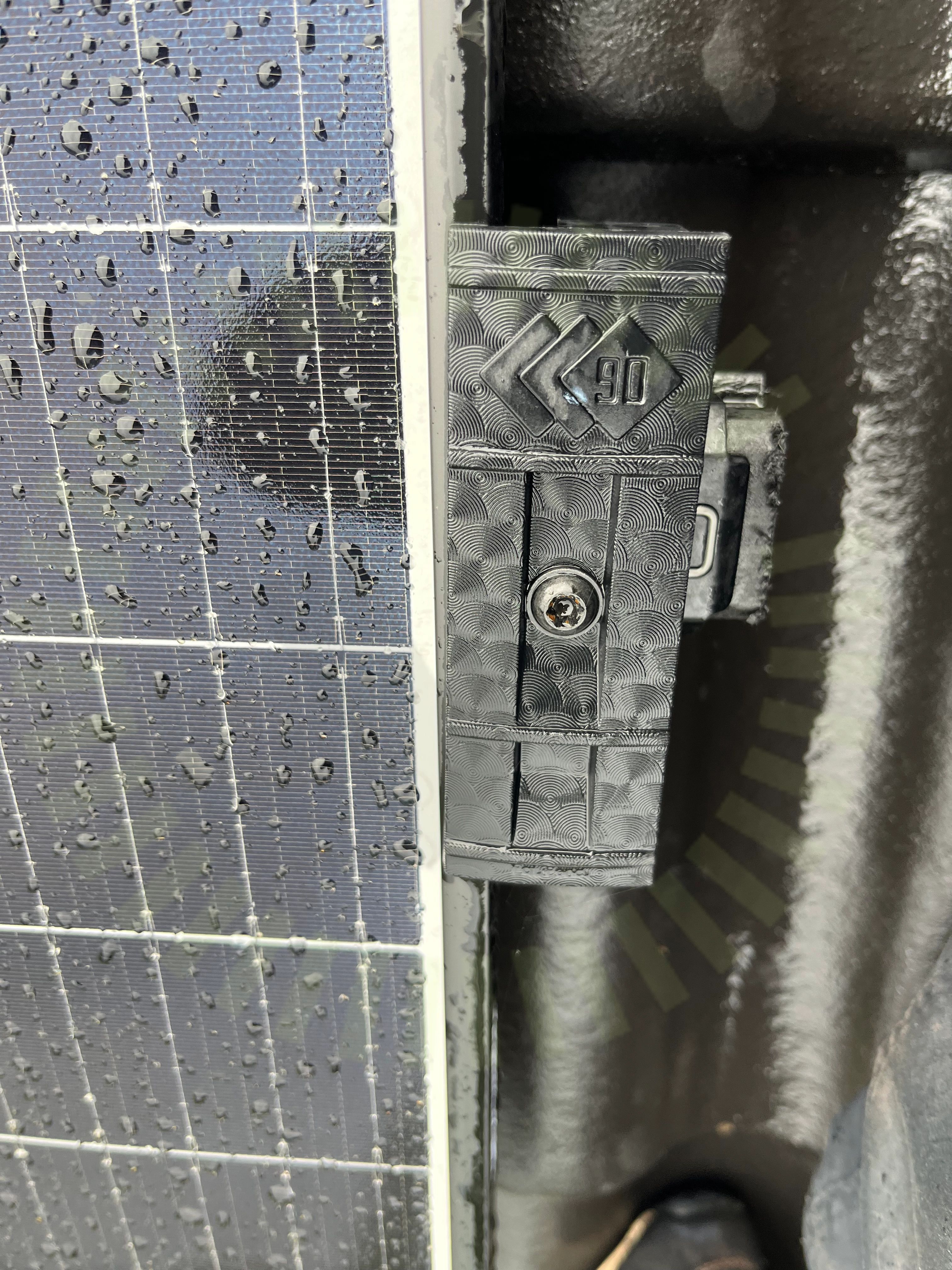

3.7 Ändklämmor

Inte godkänd

Ändklämman sitter snett och överlappar inte ordentligt.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 7

Godkända kontrollpunkter

17/24
Föremål mellan skena och panelramKabeldragning mellan takytorKlämmans orienteringKlämmans placering i skenaLäktinfästningMittklämmor skruvSkada på klämmorSkadorSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakgenomföringTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt material

Tak 1, Okänd Solpanel

Anmärkningar

3/13

4.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för panel. Varken datablad och/eller manualer finns tillgängligt.

Panelkablagets böjradie

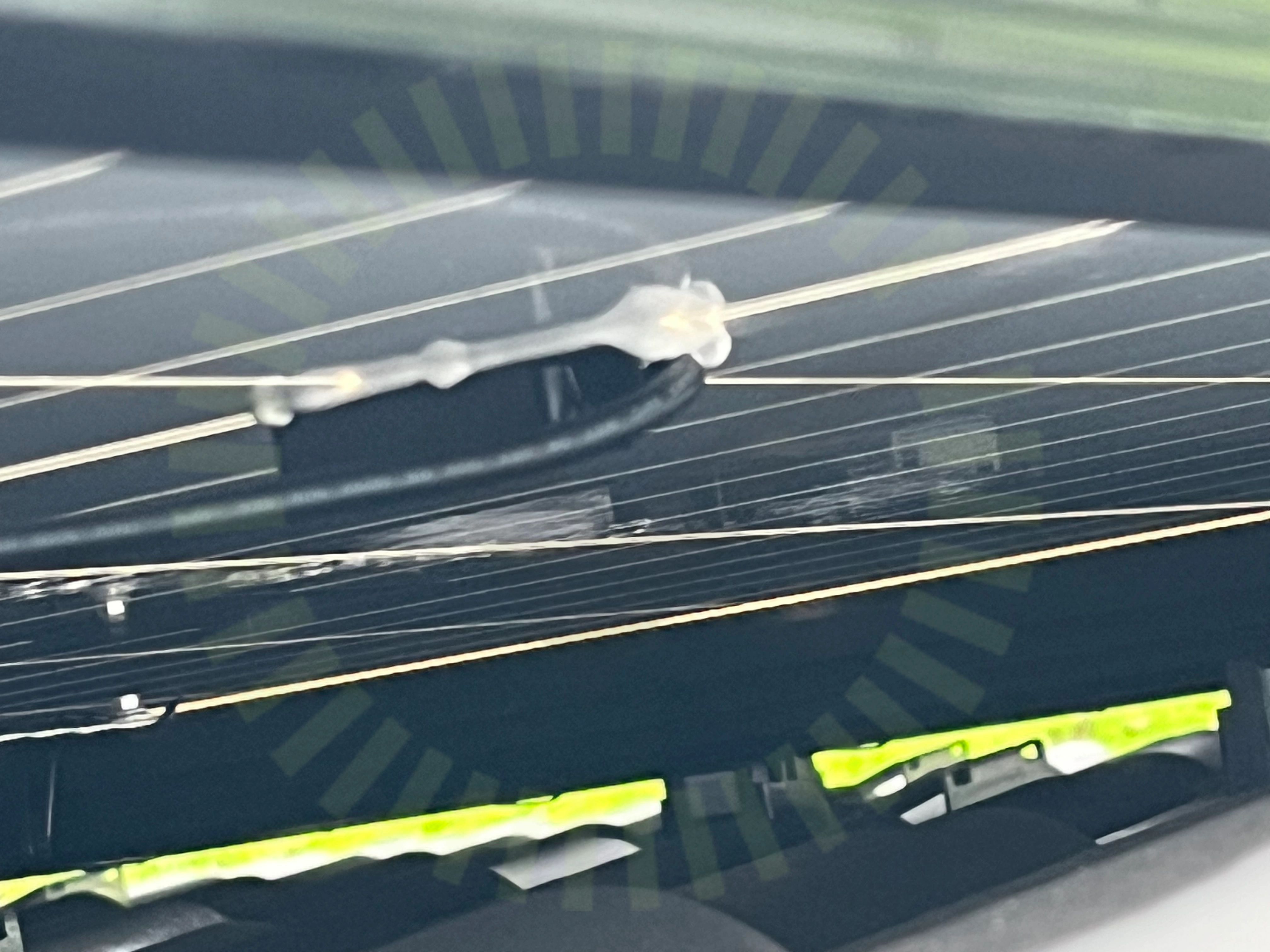

4.2 Panelkablagets böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon och ut från kopplingslåda.

SS 436 40 00 (522.8.3), Sida 248
Föremål mot bakstycke

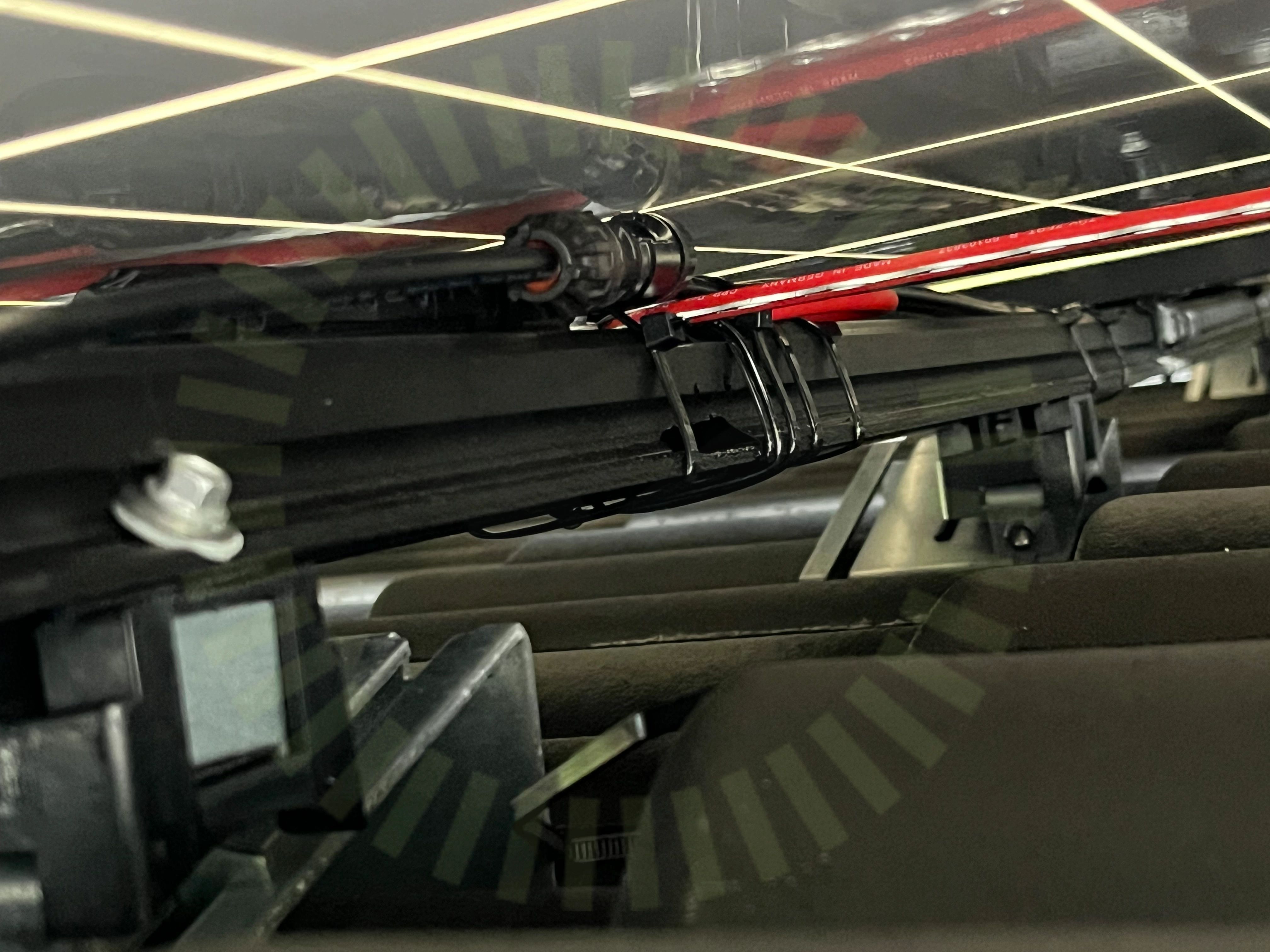

4.3 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

Godkända kontrollpunkter

9/13
DräneringshålFörbindelse av kontakterKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/13
Strängförläggning

Undercentral

Godkända kontrollpunkter

7/7
BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/33
Anslutning av ledare

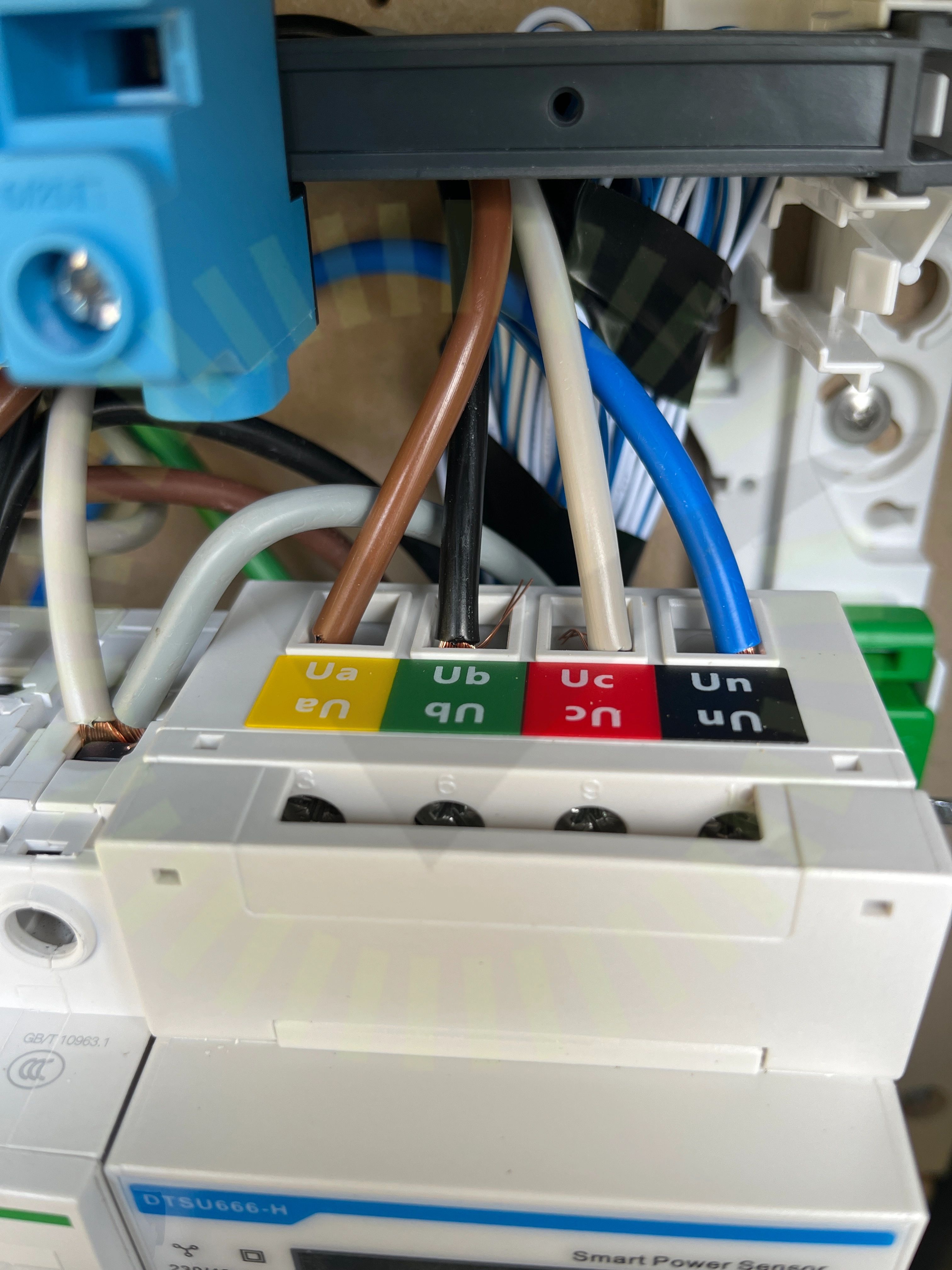

7.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint på smartmätaren.

DC Kontakter anslutning

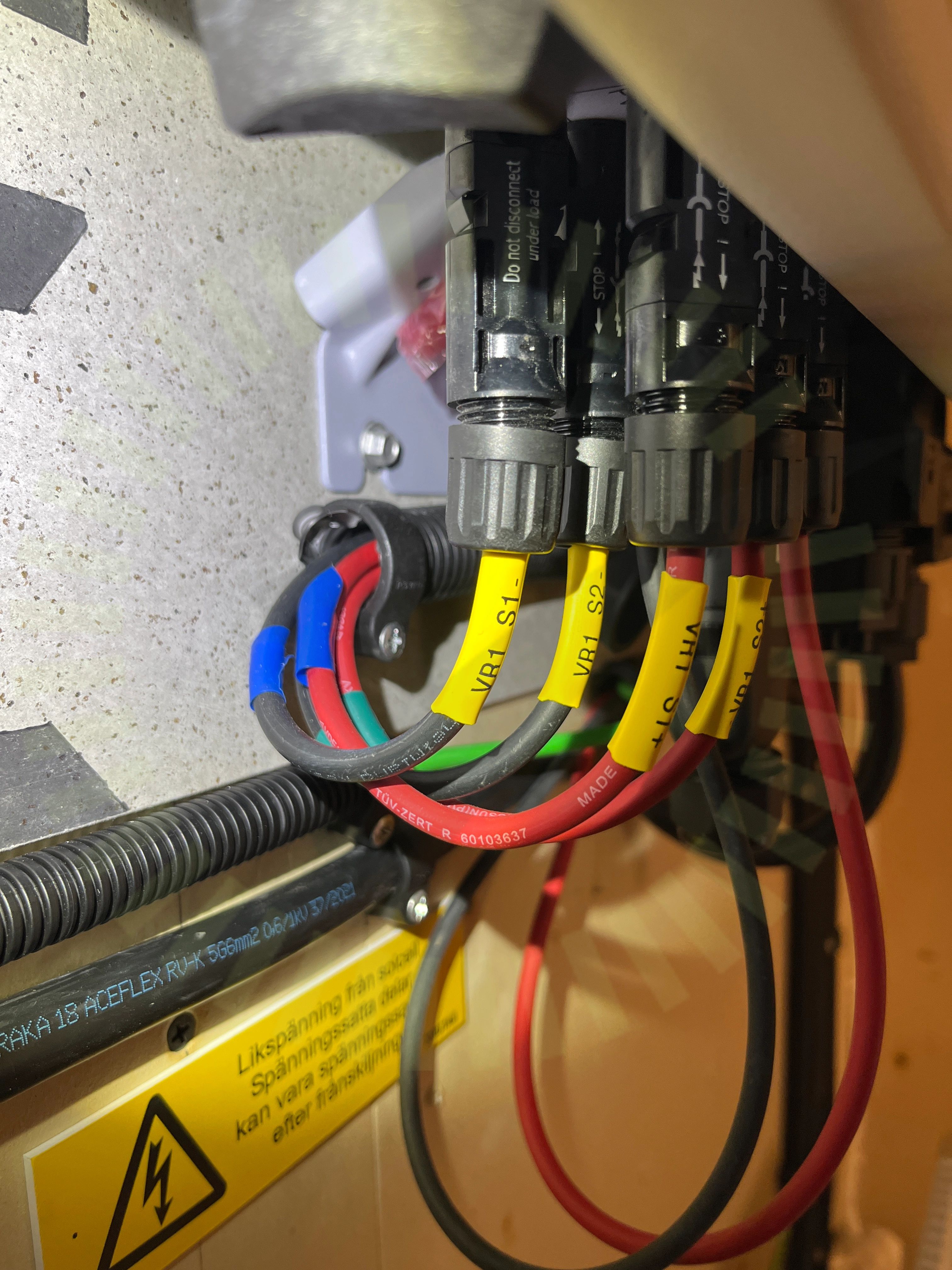

7.2 DC Kontakter anslutning

Inte godkänd

Förskruvningarna är dragna snett.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

7.3 Smartmätare

Inte godkänd

Kunden har inte fått någon information angående smartmätarens funktioner.

Godkända kontrollpunkter

29/33
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/33
Strängdesign
