Besiktningsrapport

8.7

Installation genom

Sesol

Datum

5 februari 2024

Ort

Ängelholm, Skåne län

Klämmor rätt förläggning

Skenornas överhäng

Föremål mellan skena och panelram

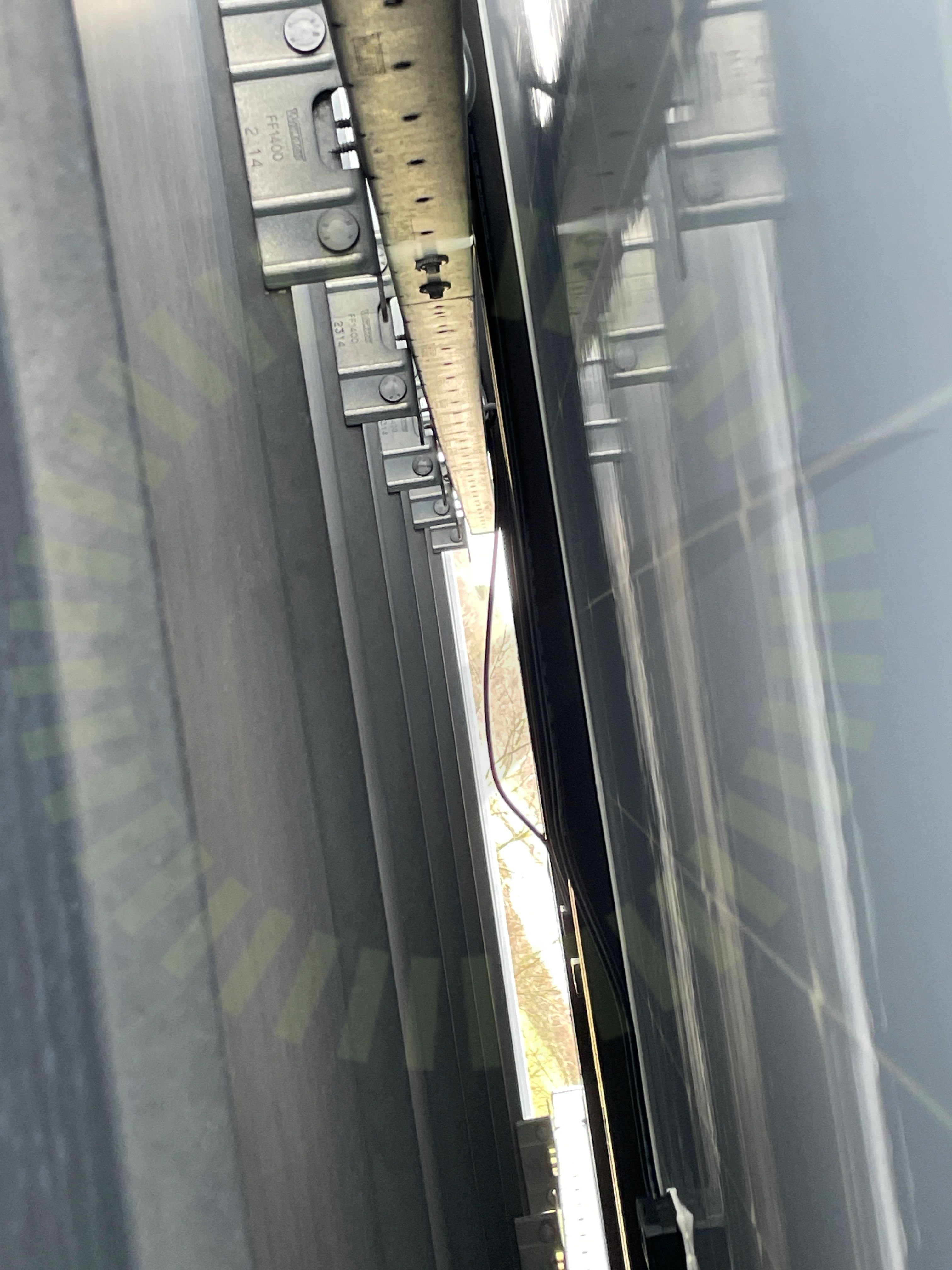

+ 6

88% godkända12% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemWeland Stål: Falsfäste

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörUndercentral

TillbehörCHINT: Huawei DTSU666 (med CT)

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC saknas på en sträng.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Tak 1, Longi: LR5-54HPB

Anmärkningar

2/17

3.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

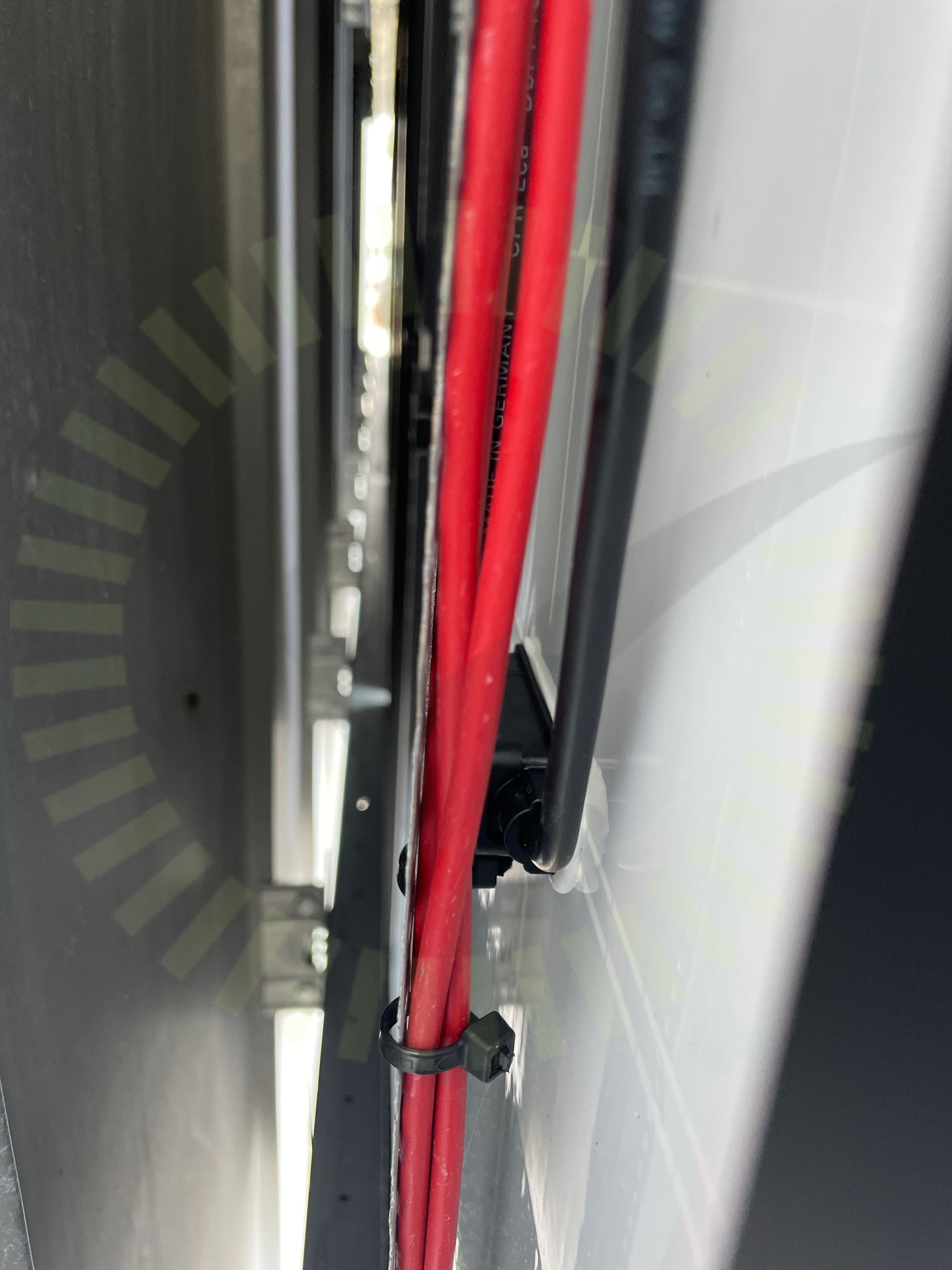

3.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

12/17

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringMellanrumPunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

3/17

Förbindelse av kontakterKontaktdonStress på kontakter

Tak 1, Weland Stål: Falsfäste

Anmärkningar

5/20

4.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

4.2 Föremål mellan skena och panelram

Inte godkänd

Distanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

4.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

4.4 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

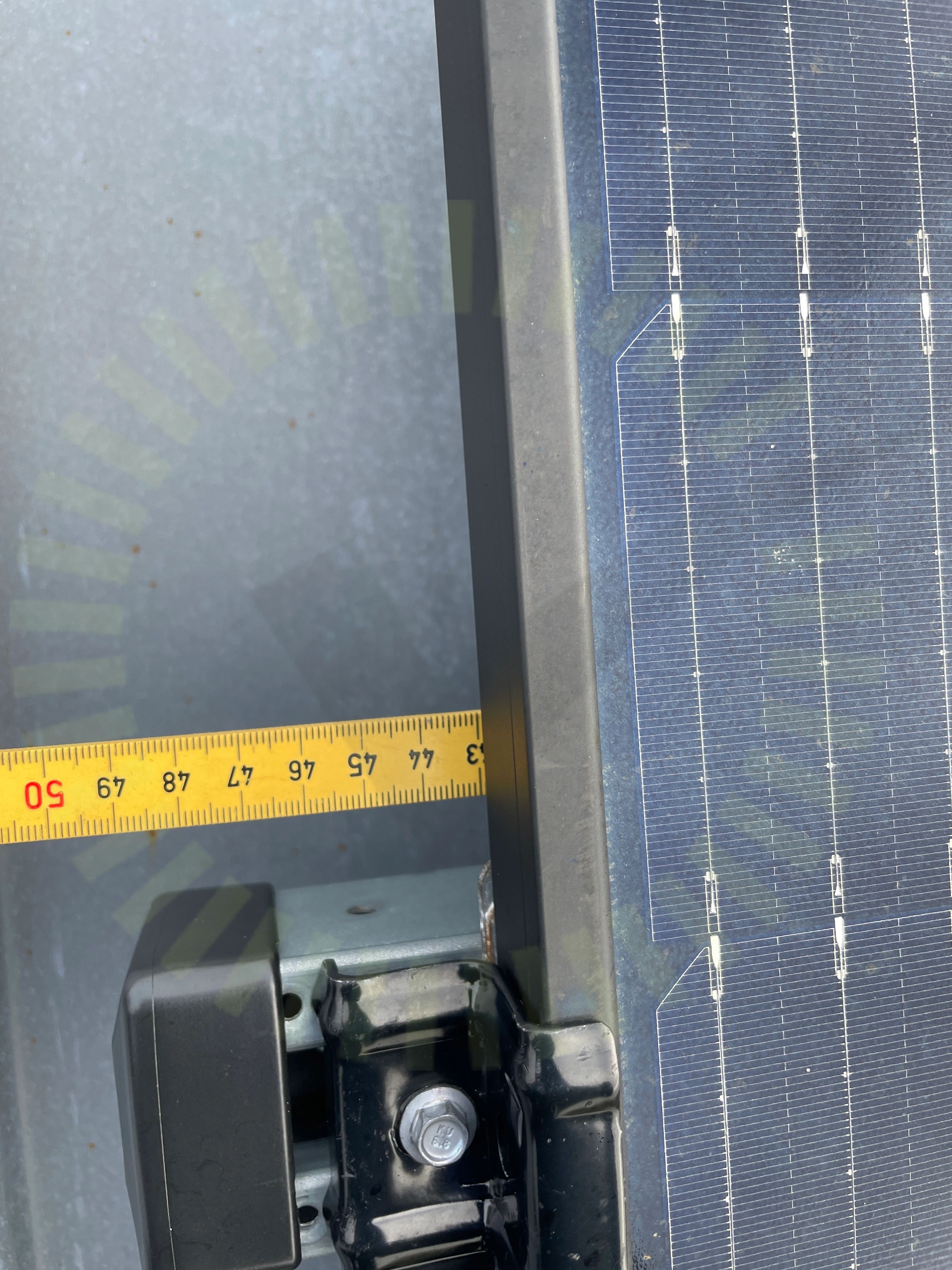

4.5 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Tillverkarens anvisningar

Godkända kontrollpunkter

15/20

DC kabel förläggningFalsfästenas CCFalsinfästningFrämmande materialMittklämmorPlaceringSkadorSkenornas infästningSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakgenomföringUnderbyggnadVäderbeständigt materialÄndklämmor skena

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/4

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4

Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/36

7.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

7.2 Kablagets böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

SS 436 40 00 (522.8.3)

7.3 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

33/36

AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
