Besiktningsrapport

8.2

Installation genom

Svea Solar

Datum

11 december 2023

Ort

Södra Sandby, Skåne län

Skenans utstick för klämma

Placering

Dragavlastade

+ 7

89% godkända11% ej godkända

Om installationen

PanelerRisen: RSM40-8

OptimerareFerroAmp: SSO 8kW

MontagesystemCC90- UNUM Betongpannor

VäxelriktareFerroAmp 7/14kVA

TillbehörÖverspänningsskydd DC

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Optimerare

Anmärkningar

2/13

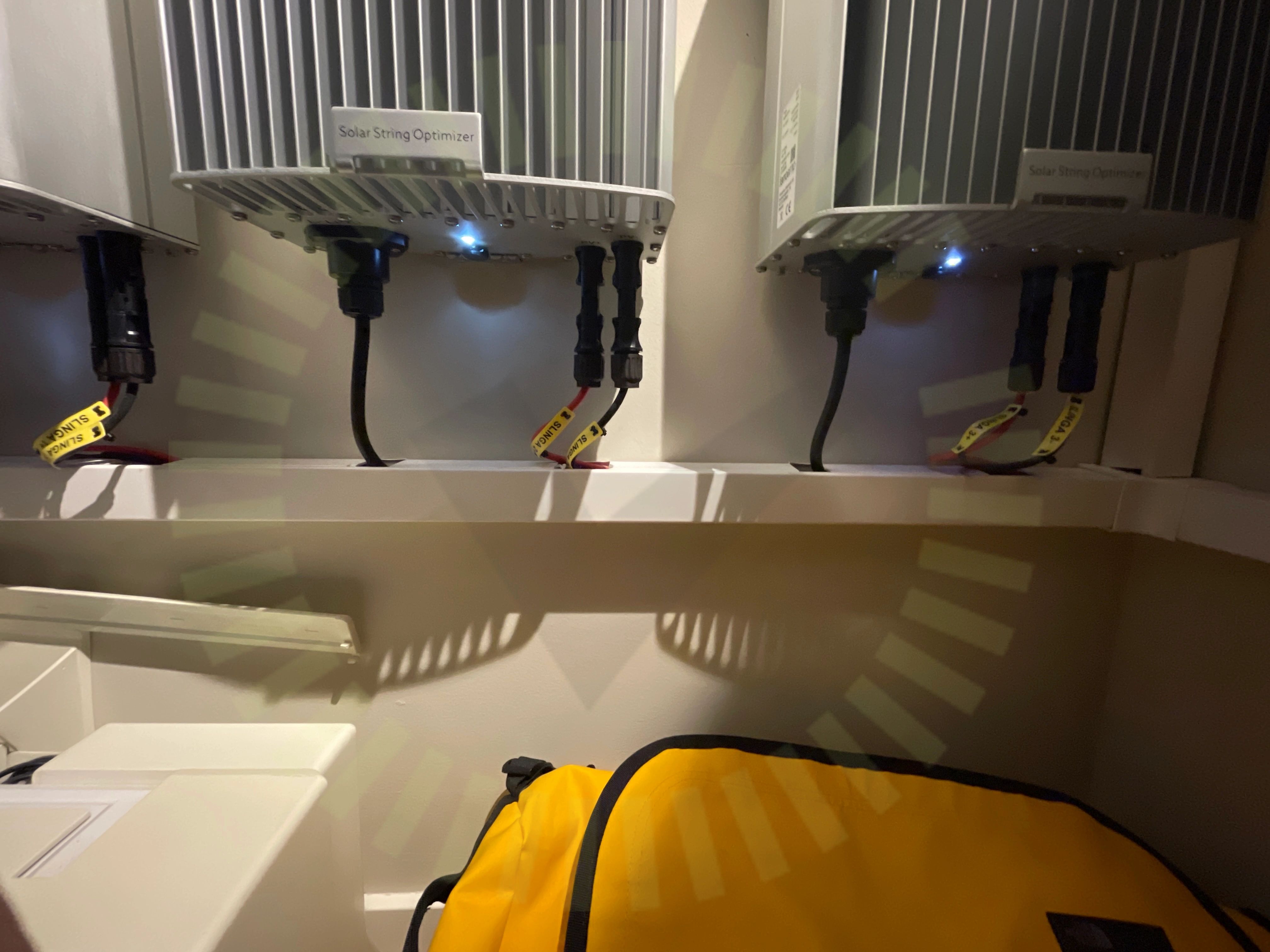

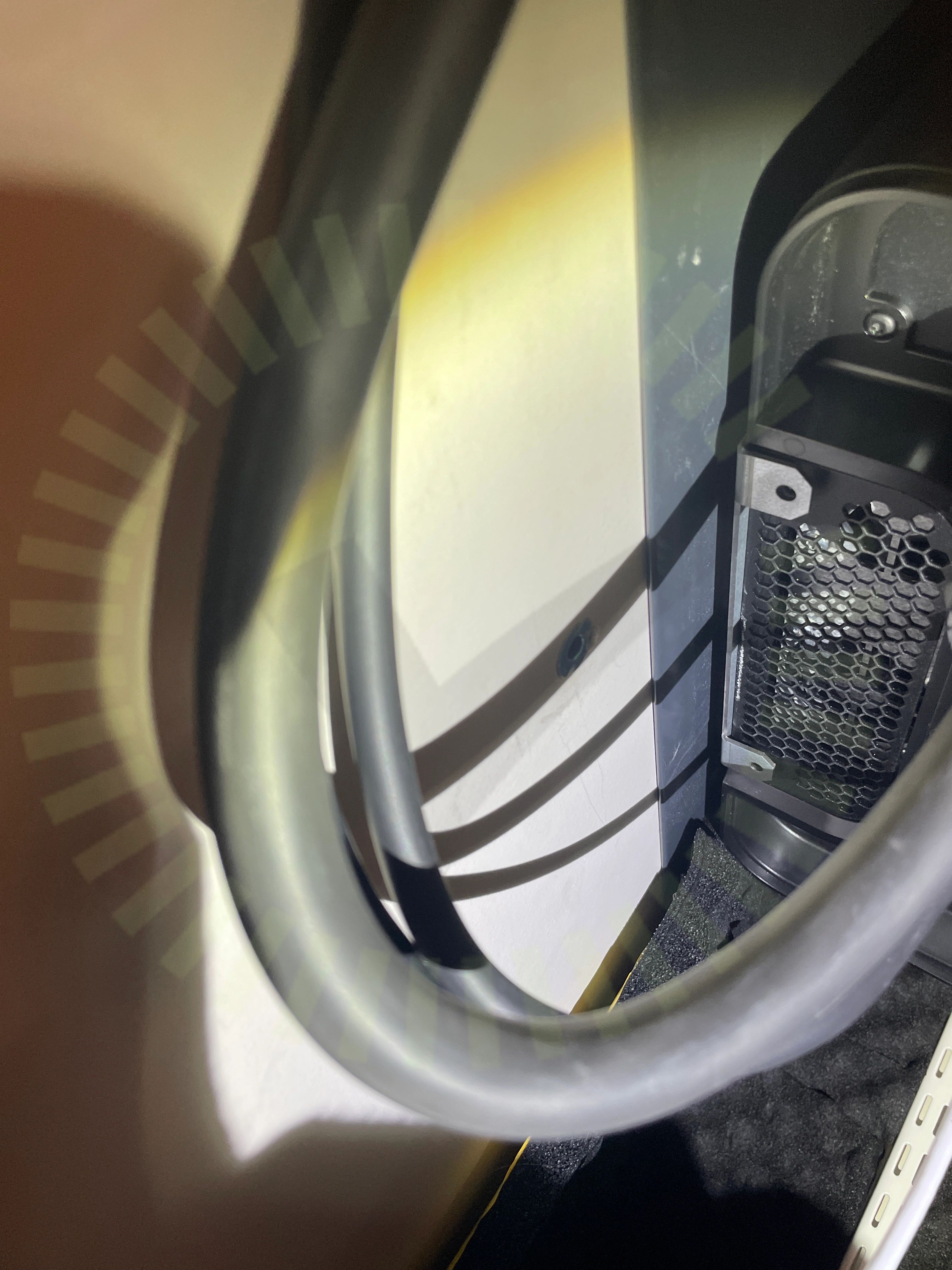

2.1 Dragavlastade

Inte godkänd

Kablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar.

FerroAmp: SSO 8kW: Manual, sida 4

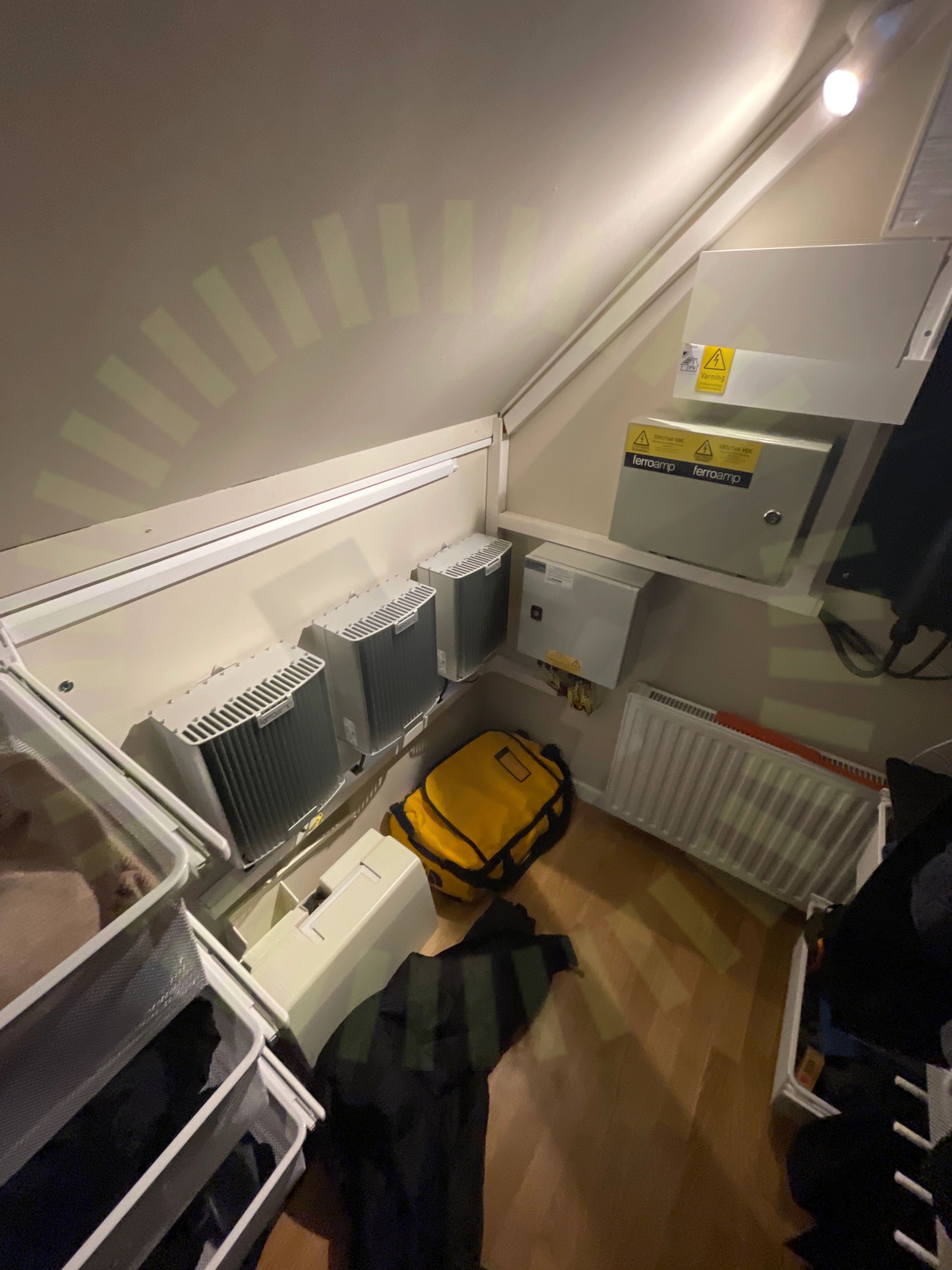

2.2 Placering

Inte godkänd

SSO är inte placerad i ett väl ventilerat utrymme.

FerroAmp: SSO 8kW Manual Rev A02, Sida 4

Godkända kontrollpunkter

11/13

Avstånd närliggande objektDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningKabeldimensioneringKontakterMax total effektSkadaVäderskydd

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

2/23

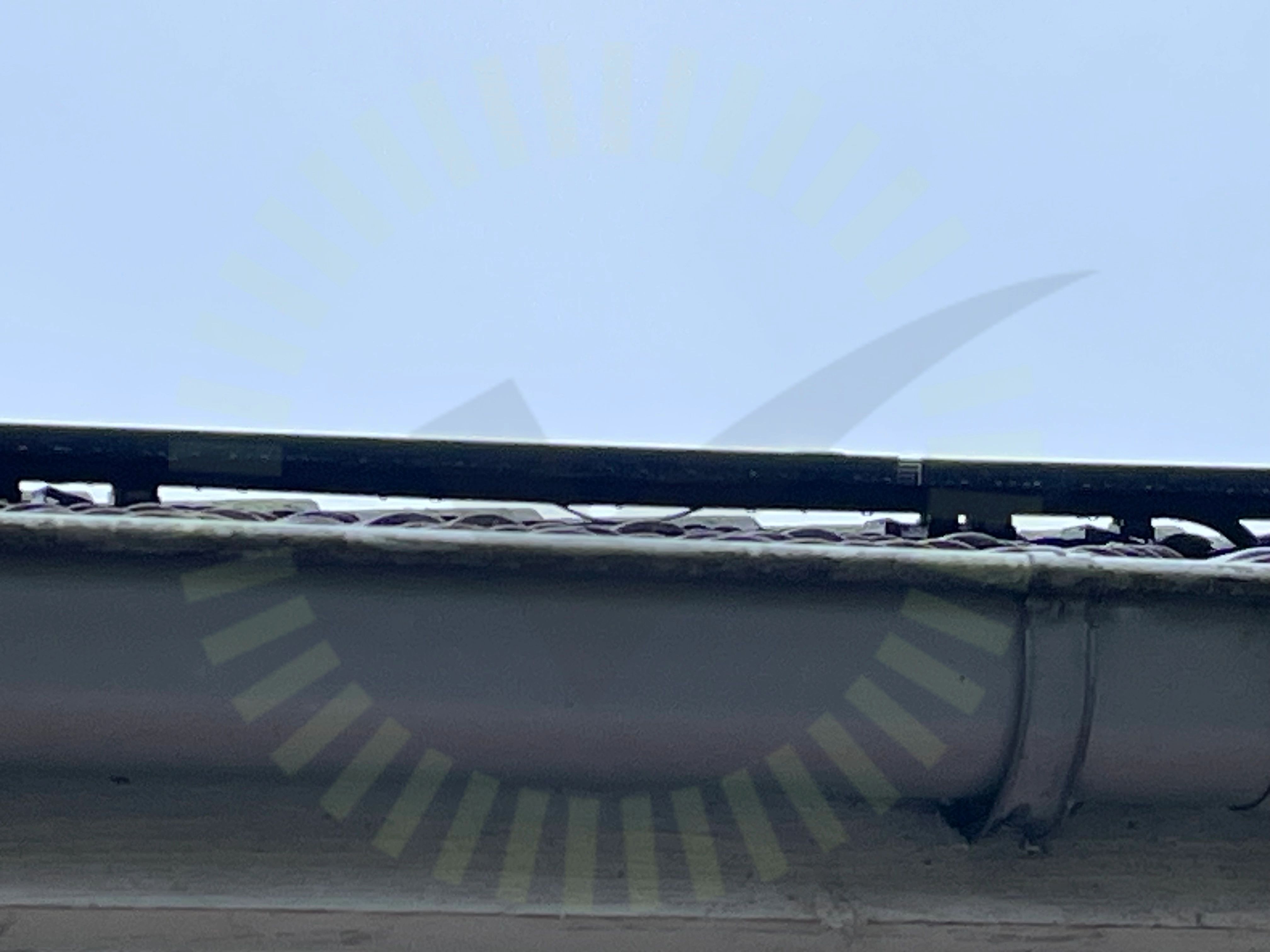

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd, gäller generellt under samtliga panelfält.

SS 436 40 00 (712.522.101)

3.2 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt för ändklämman vid flertalet ställen.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8

Godkända kontrollpunkter

21/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans orienteringKlämmans placering i skenaLäktinfästningMittklämmor skruvSkada på klämmorSkadorSkenornas infästningSkenornas infästning skruvadeSkenornas överhängSkenskarvarSäkerhetsavståndTakgenomföringTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor

Tak 1, Risen: RSM40-8

Anmärkningar

4/18

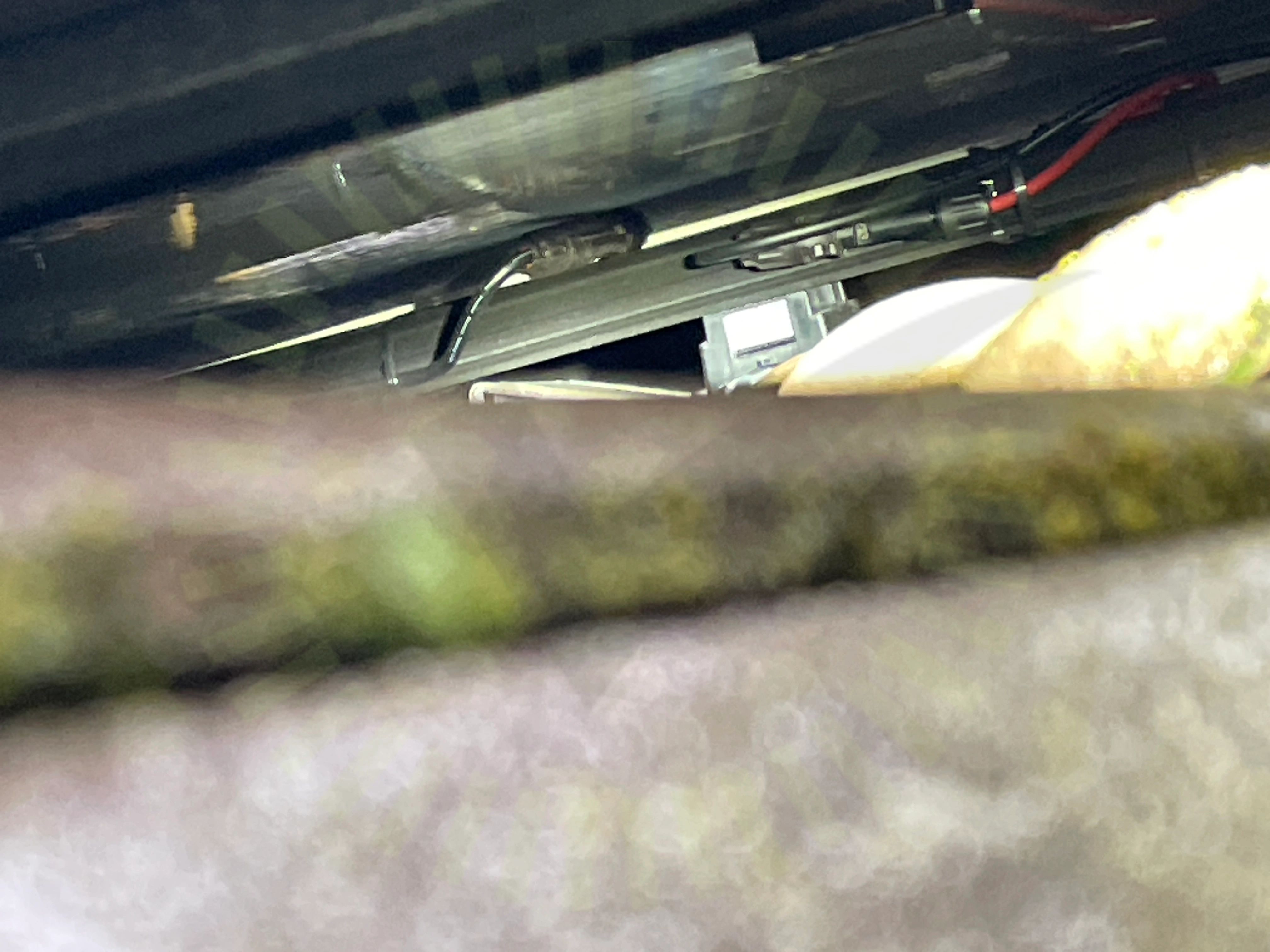

4.1 Föremål mot bakstycke

Inte godkänd

Kontakter trycker mot panelens undersida, förekommer under samtliga panelfält.

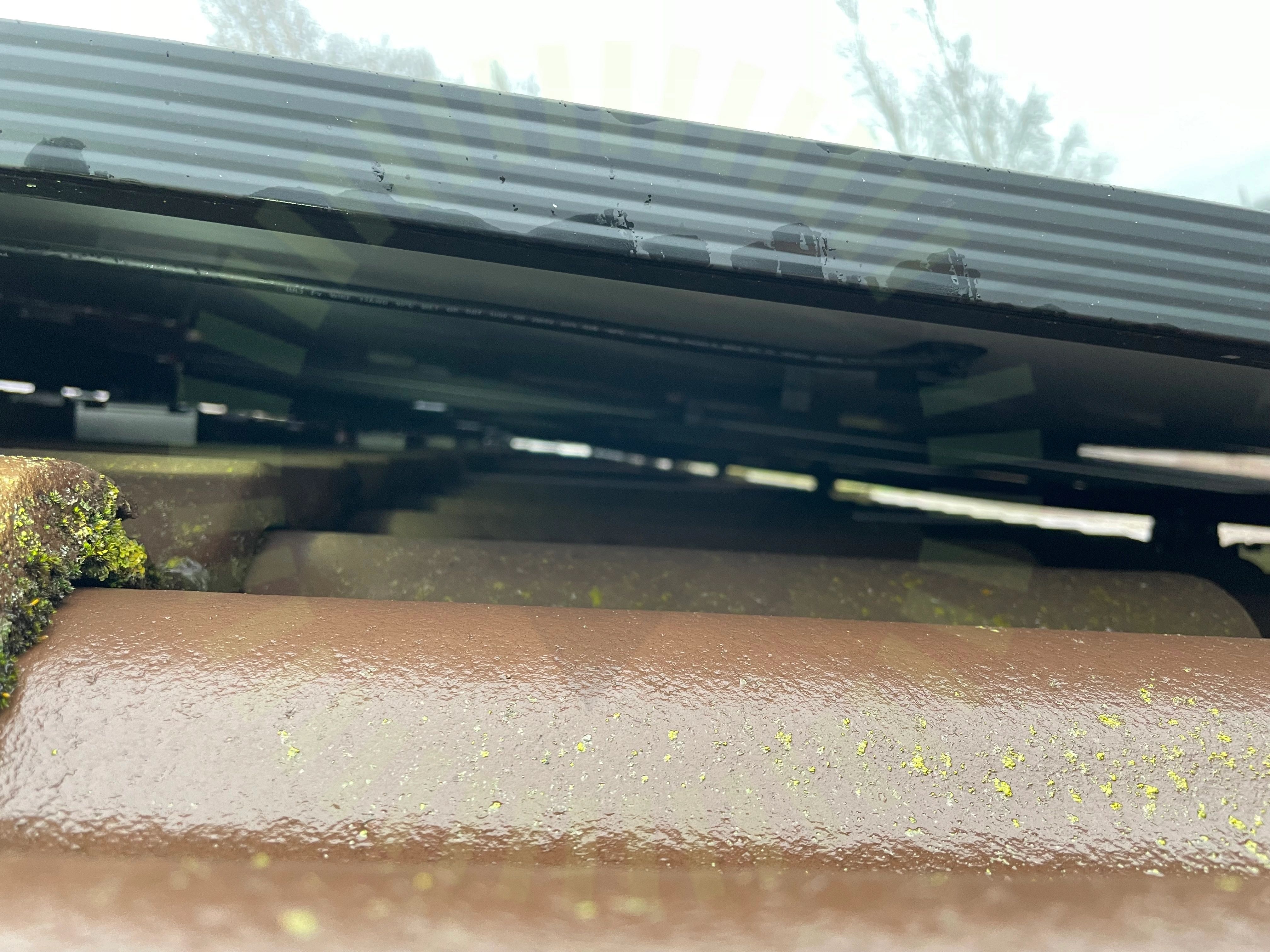

4.2 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp vid flertalet ställen under samtliga panelfält.

SS 436 40 00 (522.8.3)

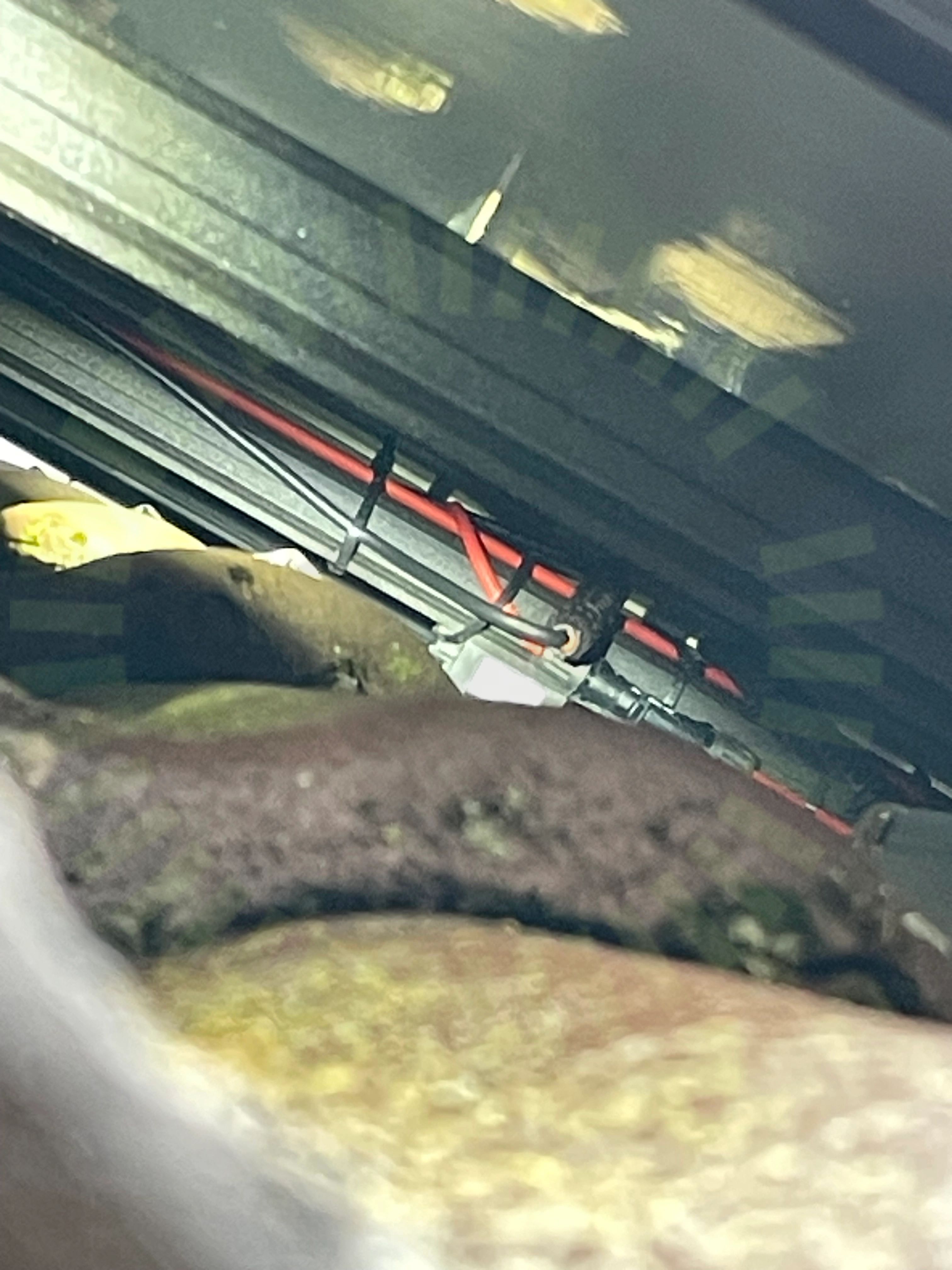

4.3 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie vid flertalet ställen.

SS 436 40 00 (522.8.3)

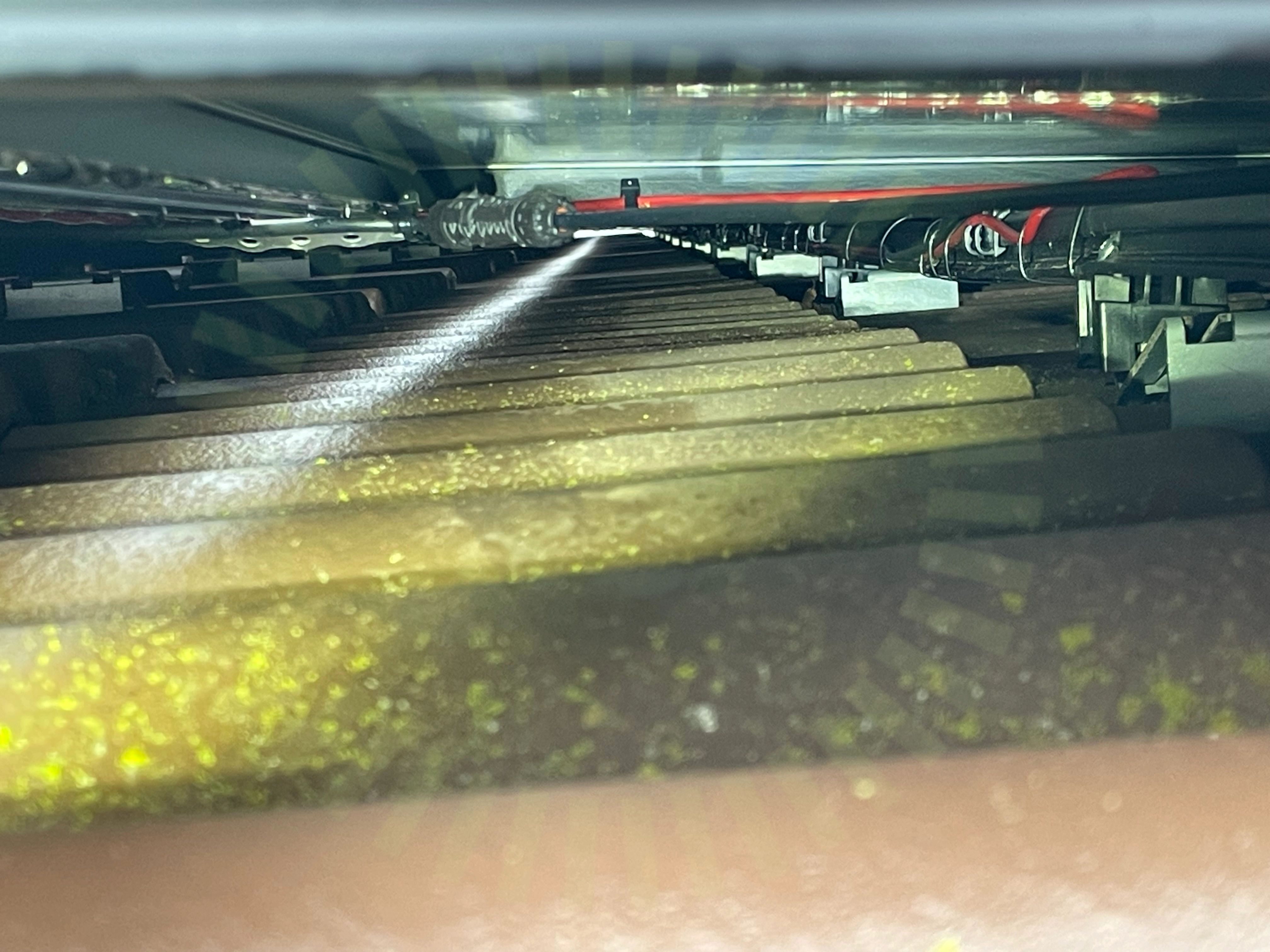

4.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

14/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/36

6.1 Fastsäkring av produkt

Inte godkänd

Växelriktarens låsningsskruvar saknas.

FerroAmp: EnergyHub Wall 7/14 Rev D02, Sida 4

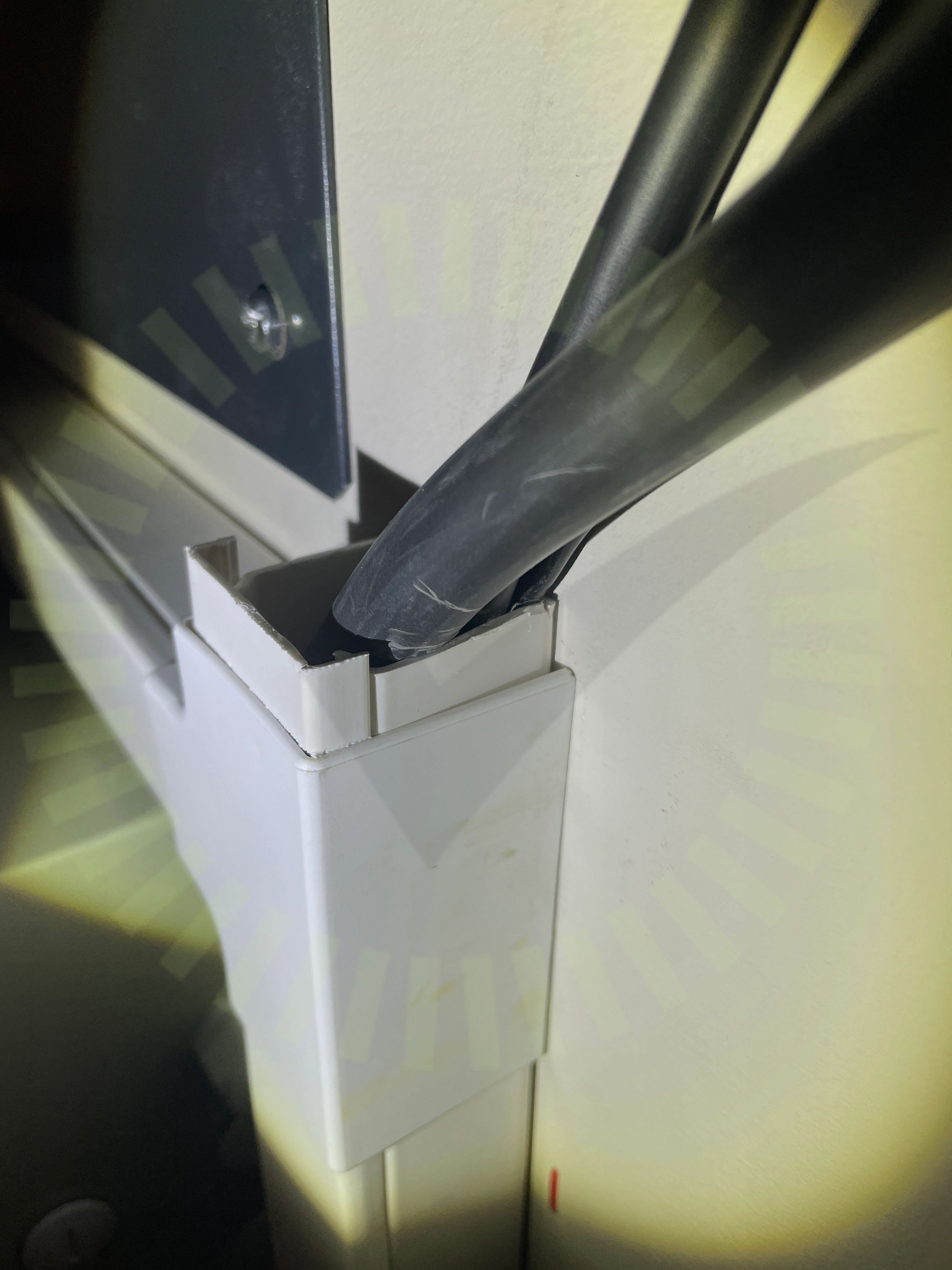

6.2 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

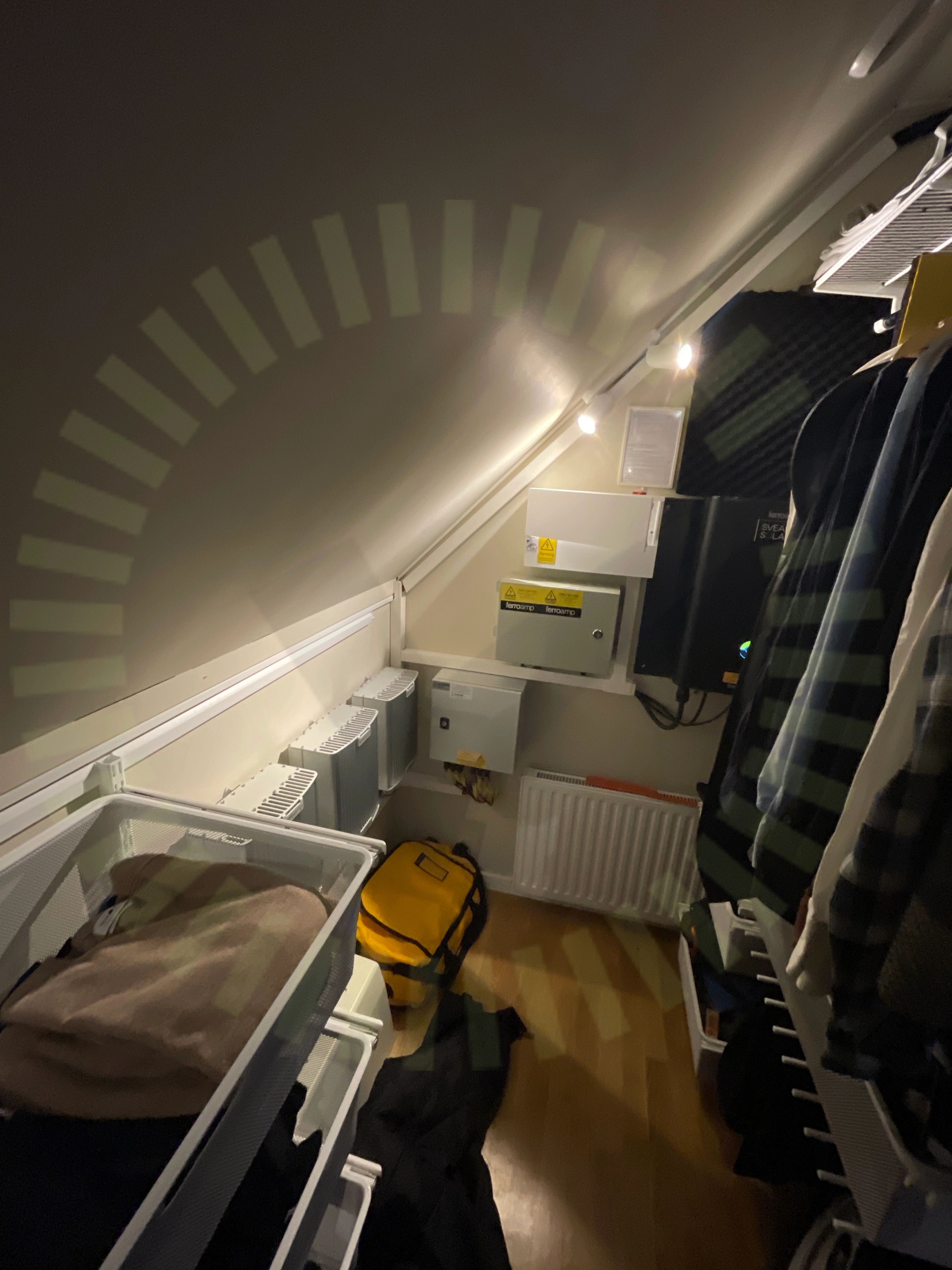

6.3 Värmeutveckling
