Besiktningsrapport
9.1
Installation genom
Sesol
Datum
11 oktober 2023
Ort
Arboga, Västmanlands län
Ändklämmor skena
Skenskarvar
Kabeluppfästning
+ 4
89% godkända
11% ej godkända
Om installationen
Paneler
Longi: LR5-54HPB
Montagesystem
Weland Stål: Läktfästen
Växelriktare
Huawei: SUN2000 (12-20KTL)-M2
Tillbehör
Undercentral
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Noterade mätningar avser bara två av tre strängar. En mätning saknas.
Godkända kontrollpunkter
2/3
Tak 1, Longi: LR5-54HPB
Anmärkningar
1/16

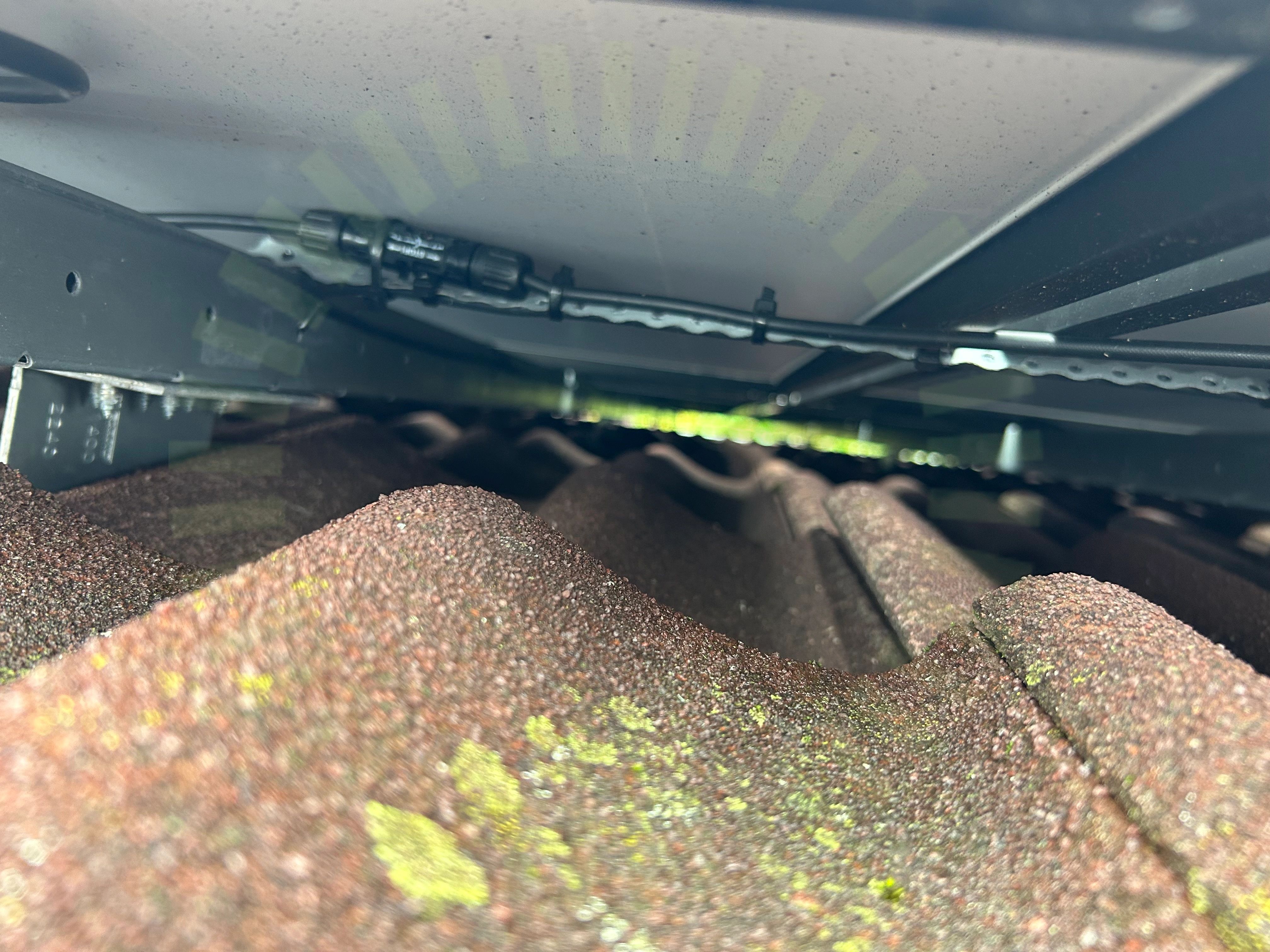

2.1 Kontaktdon
Inte godkänd
Buntband får inte placeras över kontaktdonens hölje.
Godkända kontrollpunkter
14/16
Ej tillgängligt vid besiktning
1/16
Tak 1, Weland Stål: Läktfästen
Anmärkningar
5/22

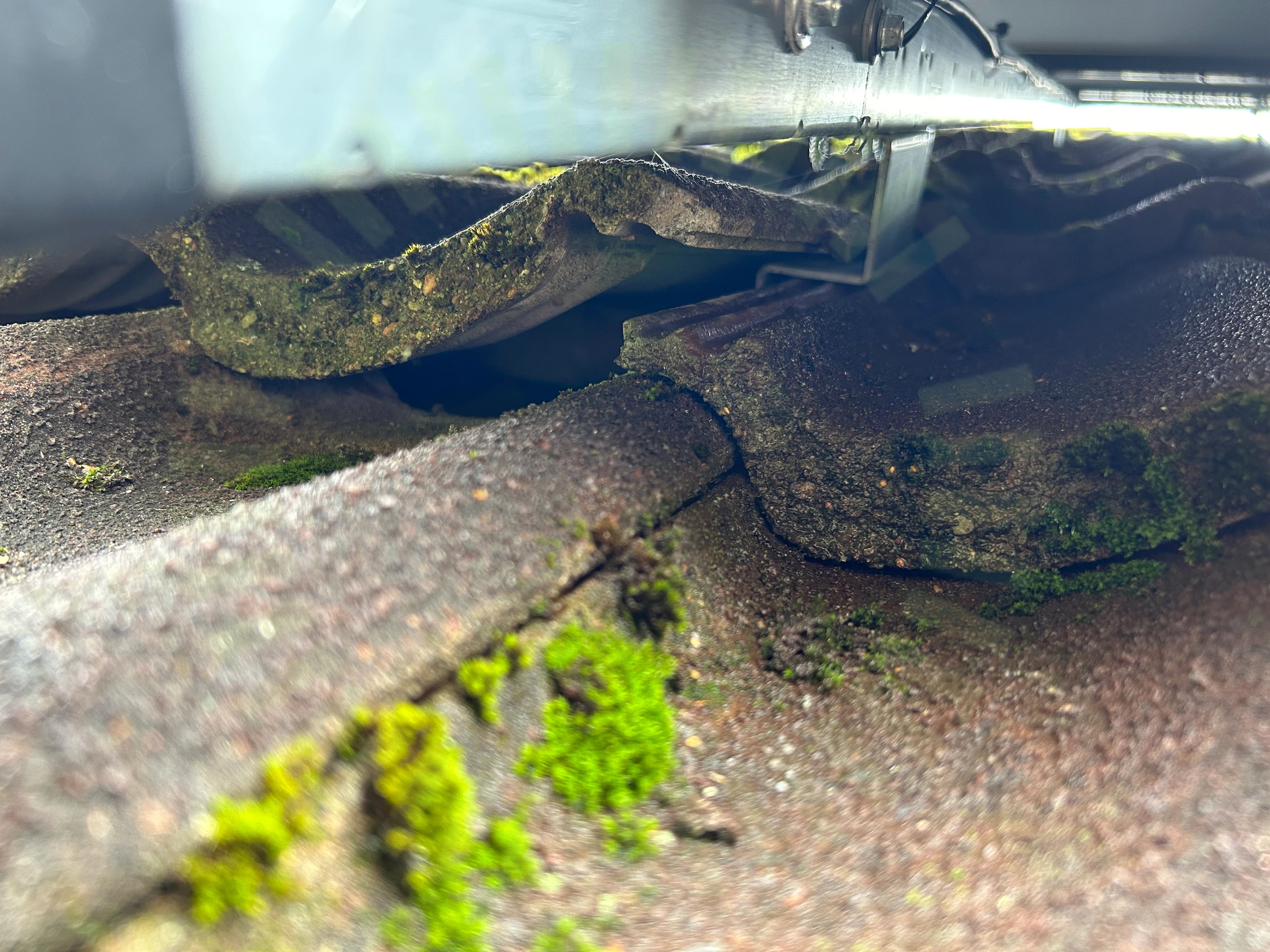

3.1 Skador
Inte godkänd
Takpannor ligger inte korrekt, riskerar att spricka med tiden.

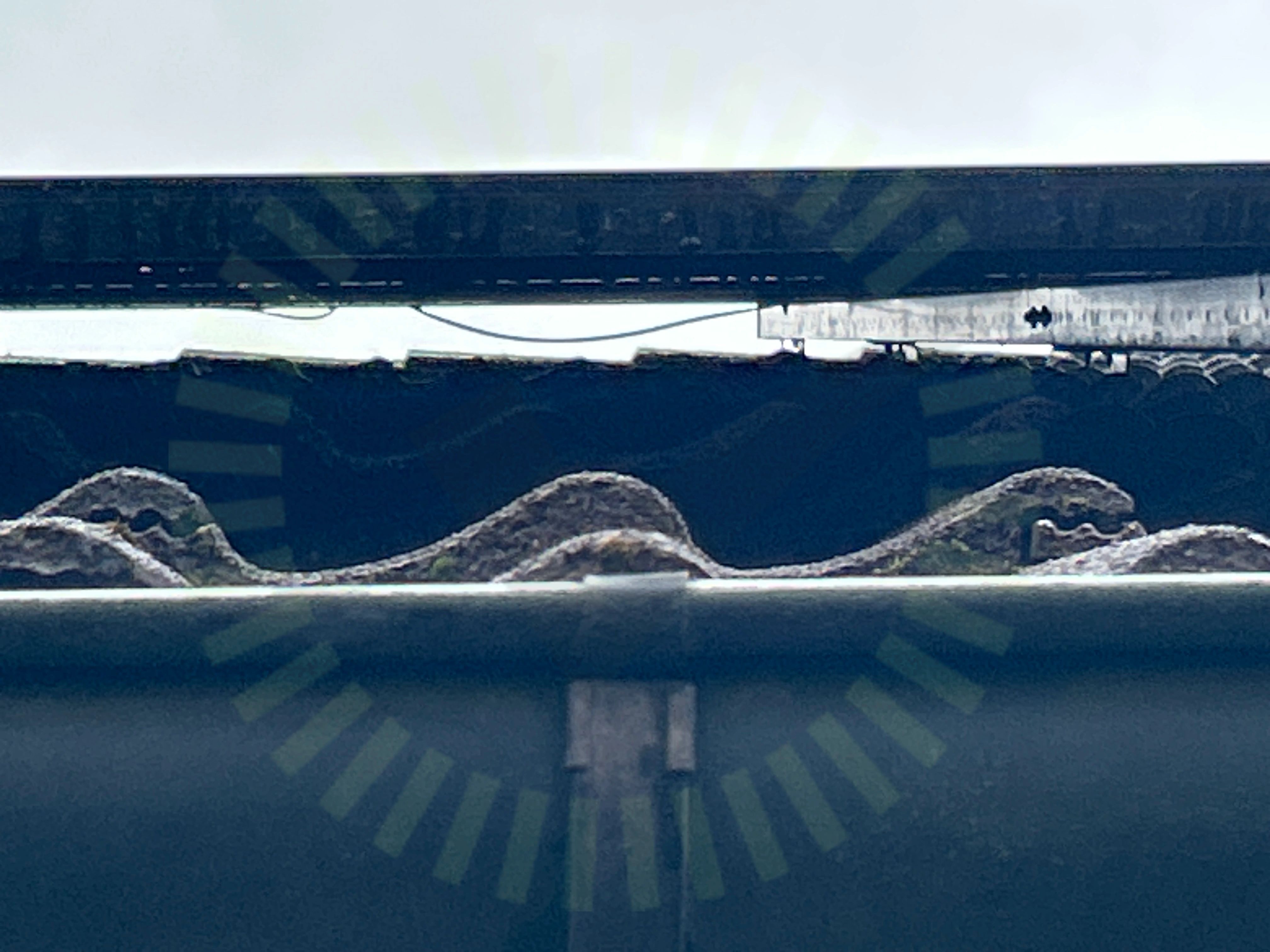

3.2 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.

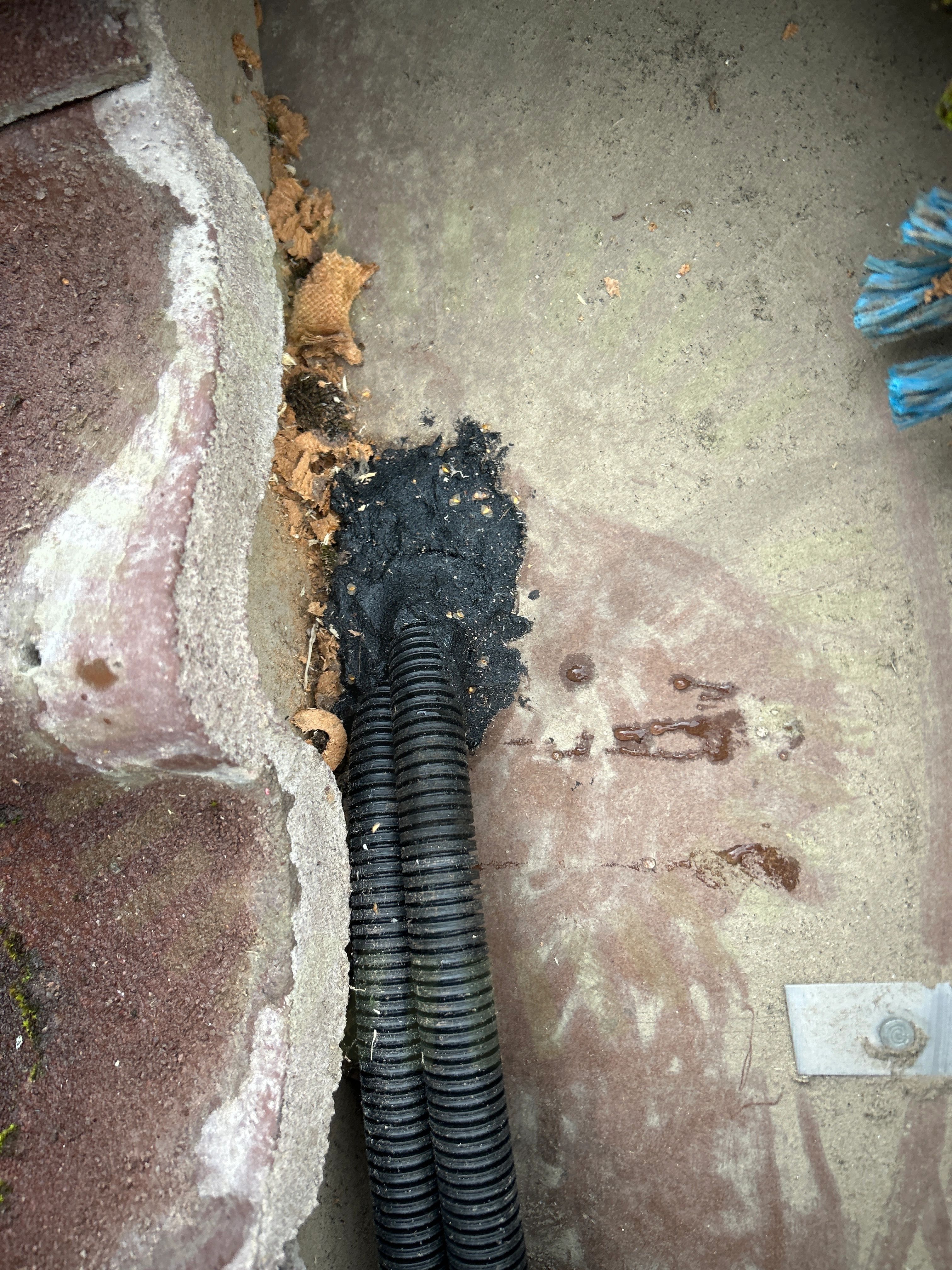

3.3 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd.

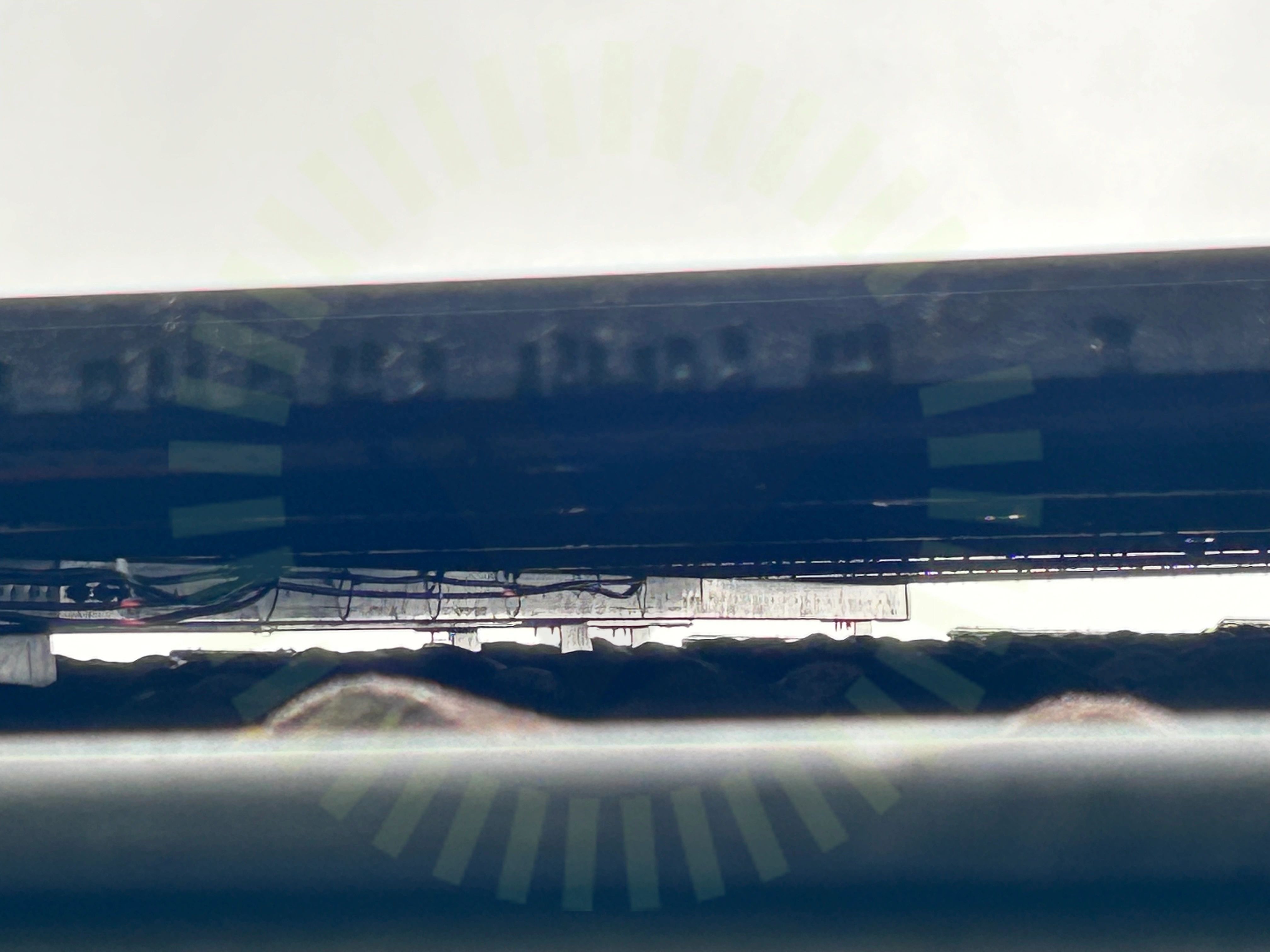

3.4 Skenskarvar
Inte godkänd
Skruvar saknas för skenskarv.
3.5 Ändklämmor skena
Inte godkänd
Skenan har för kort utstick för att ändklämman ska ligga korrekt.
Godkända kontrollpunkter
16/22
Ej tillgängligt vid besiktning
1/22
Undercentral
Godkända kontrollpunkter
5/5
Varselmärkning
Godkända kontrollpunkter
5/5
Växelriktare
Anmärkningar
3/35
6.1 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

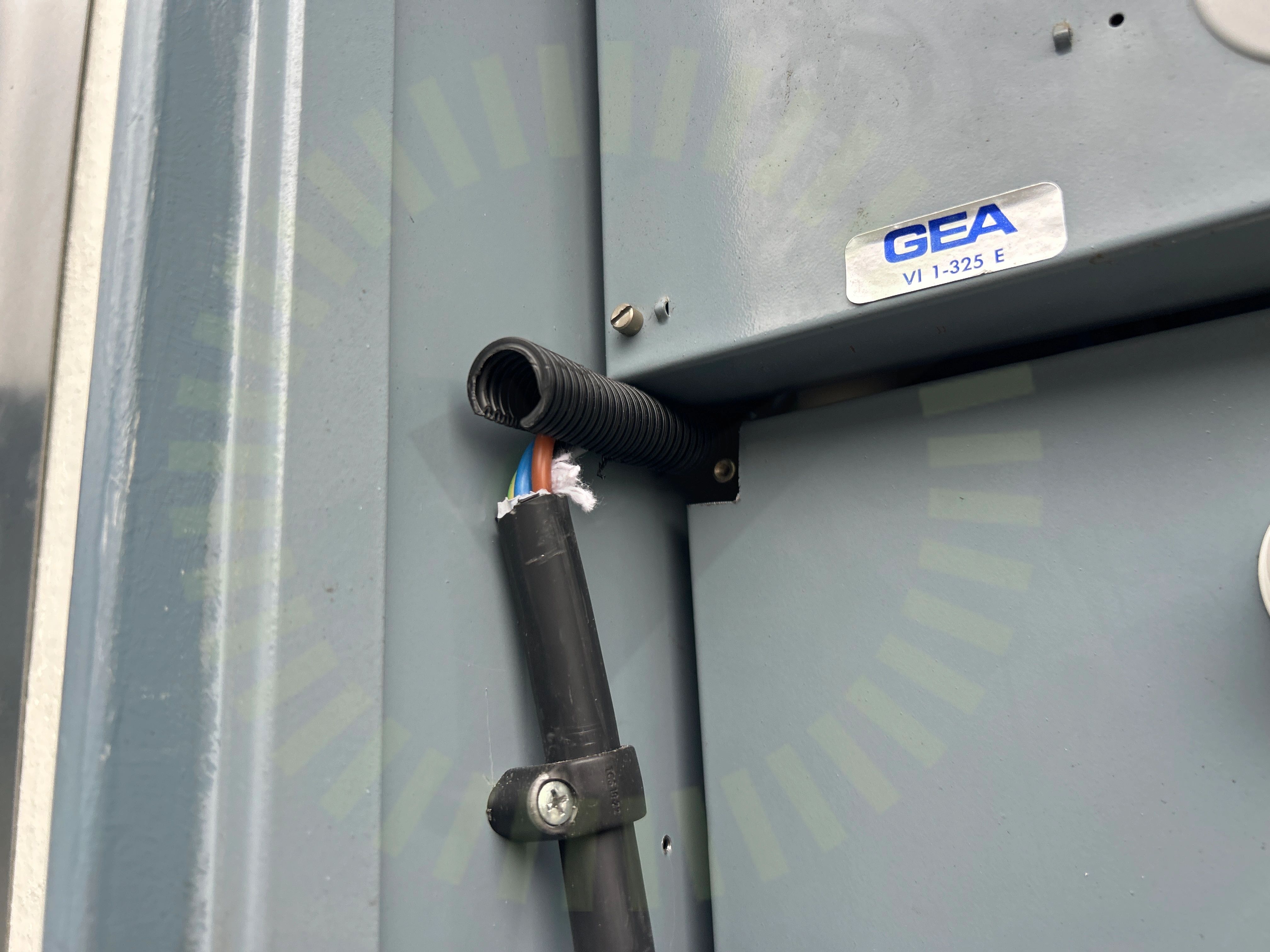

6.2 Enkelisolerade ledare
Inte godkänd
Enkelisolerade ledare ligger öppet utanför kapsling.

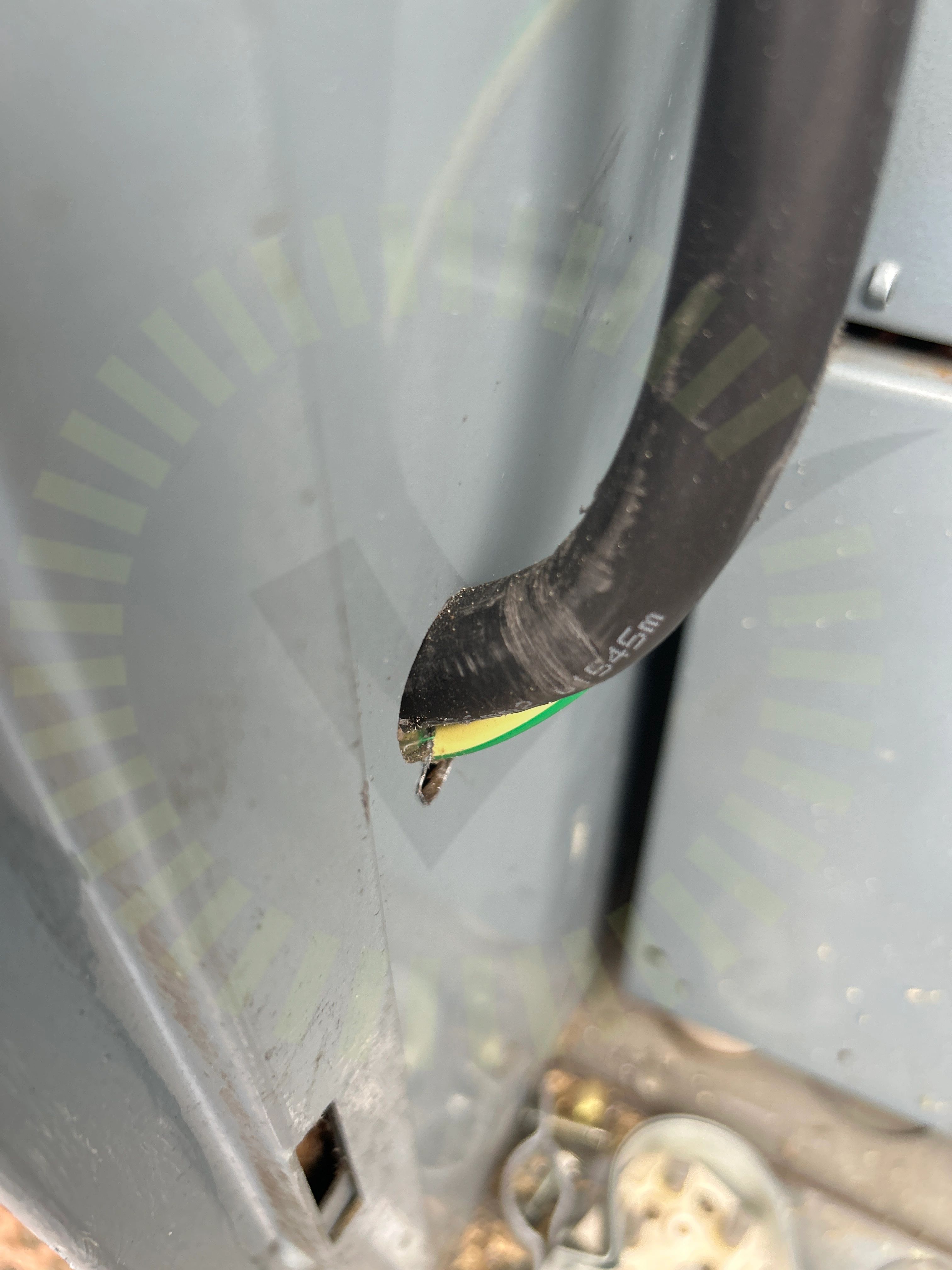

6.3 Skarp kant
Inte godkänd
Kablage ligger mot skarp kant.
