Institutet för Solenergikvalitet

Besiktningsrapport

9.6
x

Installation genom

EcoKraft

Datum

3 maj 2023

Ort

Tolg, Kronobergs län
Panelramar separerade
Panelkablagets böjradie
Infästning
89% godkända11% ej godkända

Om installationen

PanelerBAUER Solar: BS-108M10HBB-GG
MontagesystemMontagesystem Mark Generell
VäxelriktareSunGrow: SG15-20RT
EcoKraft

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Bauer: BS-108M10HBB-GG 420 - 430 W

Anmärkningar

2/14

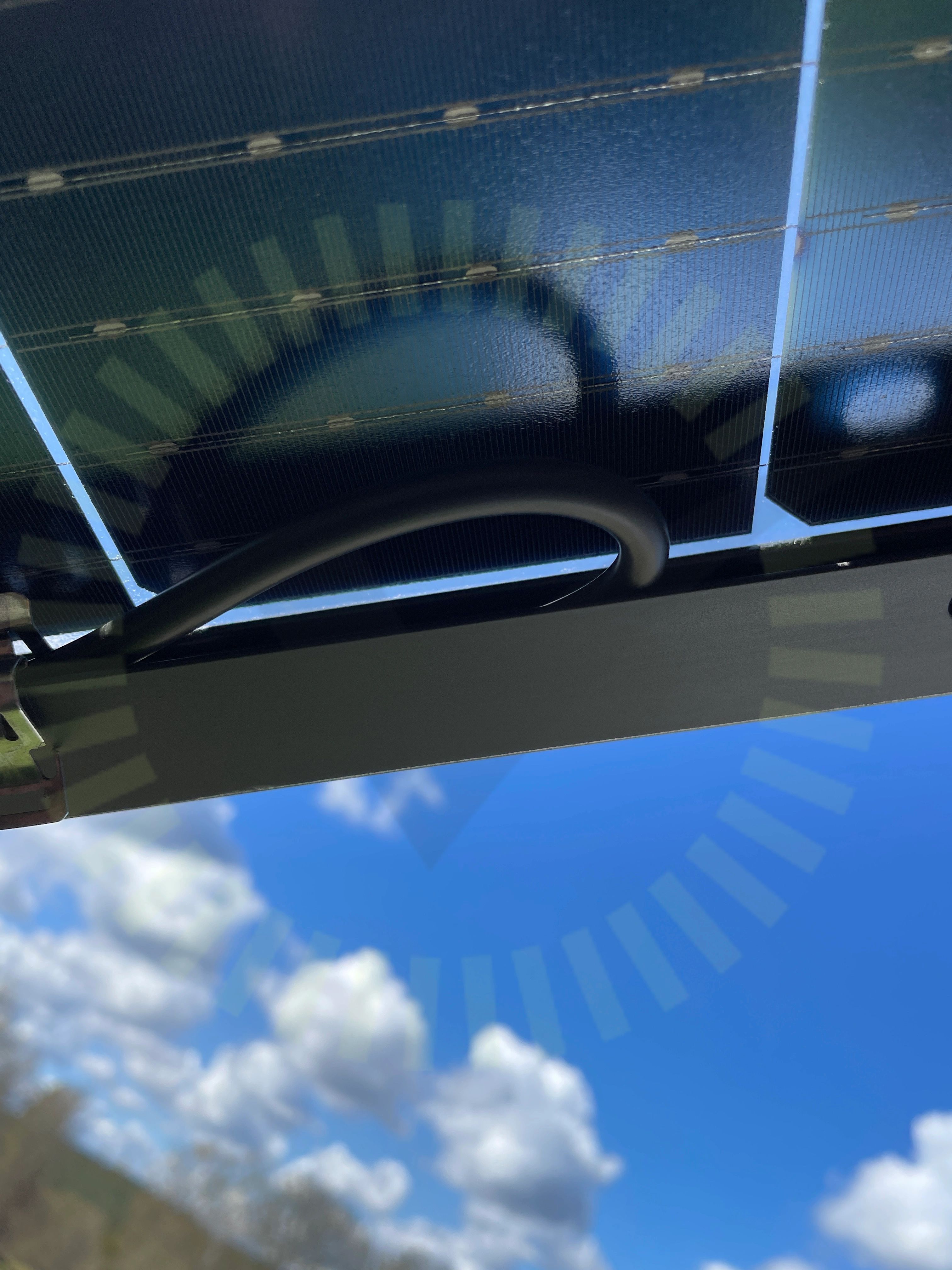

Panelkablagets böjradie

1.1 Panelkablagets böjradie

Inte godkänd

Kabelns böjradie för snäv.

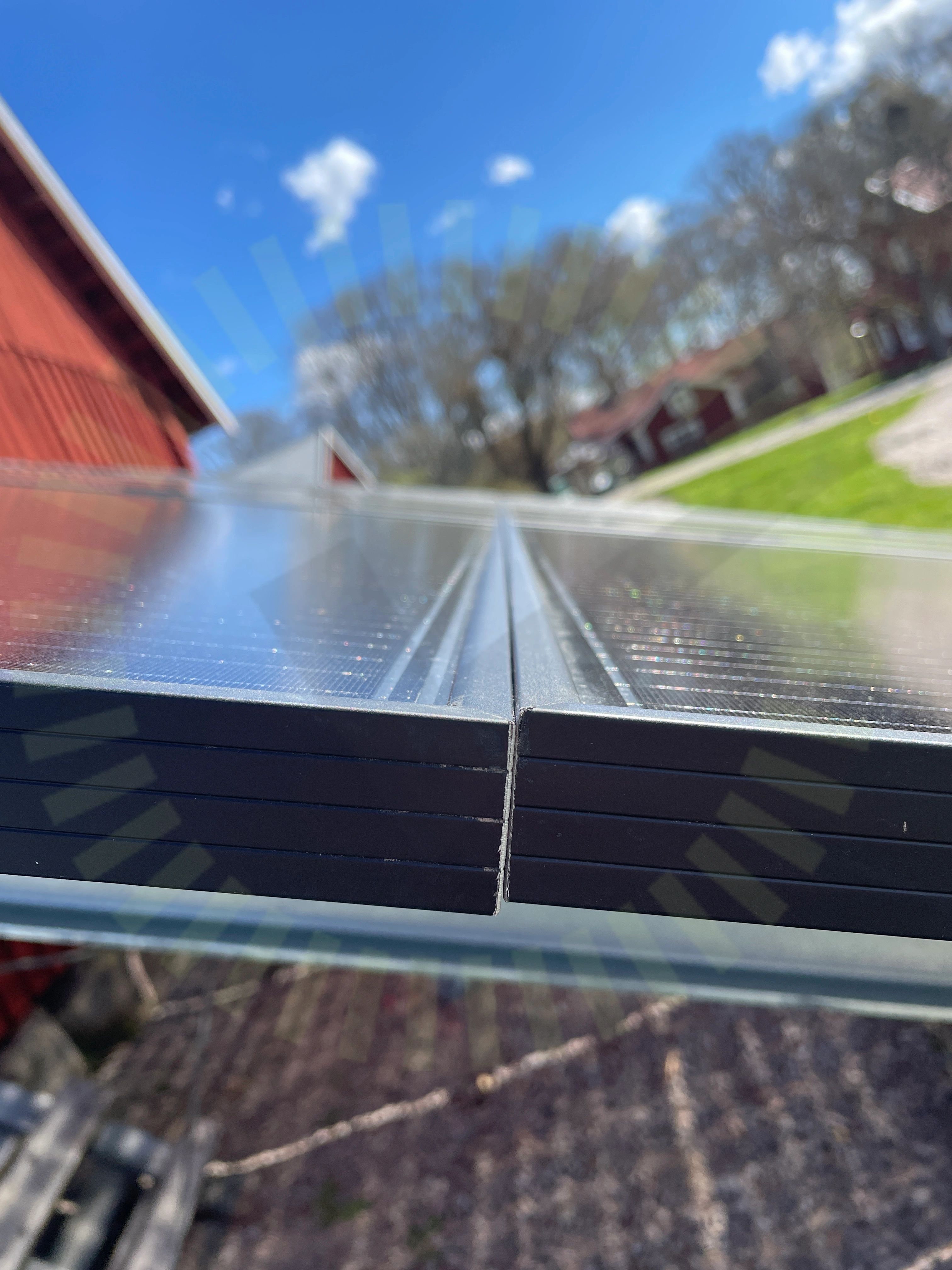

Panelramar separerade

1.2 Panelramar separerade

Inte godkänd

Paneler ej separerade

Godkända kontrollpunkter

12/14
Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslådaPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Montagesystem Mark Generell

Anmärkningar

3/18

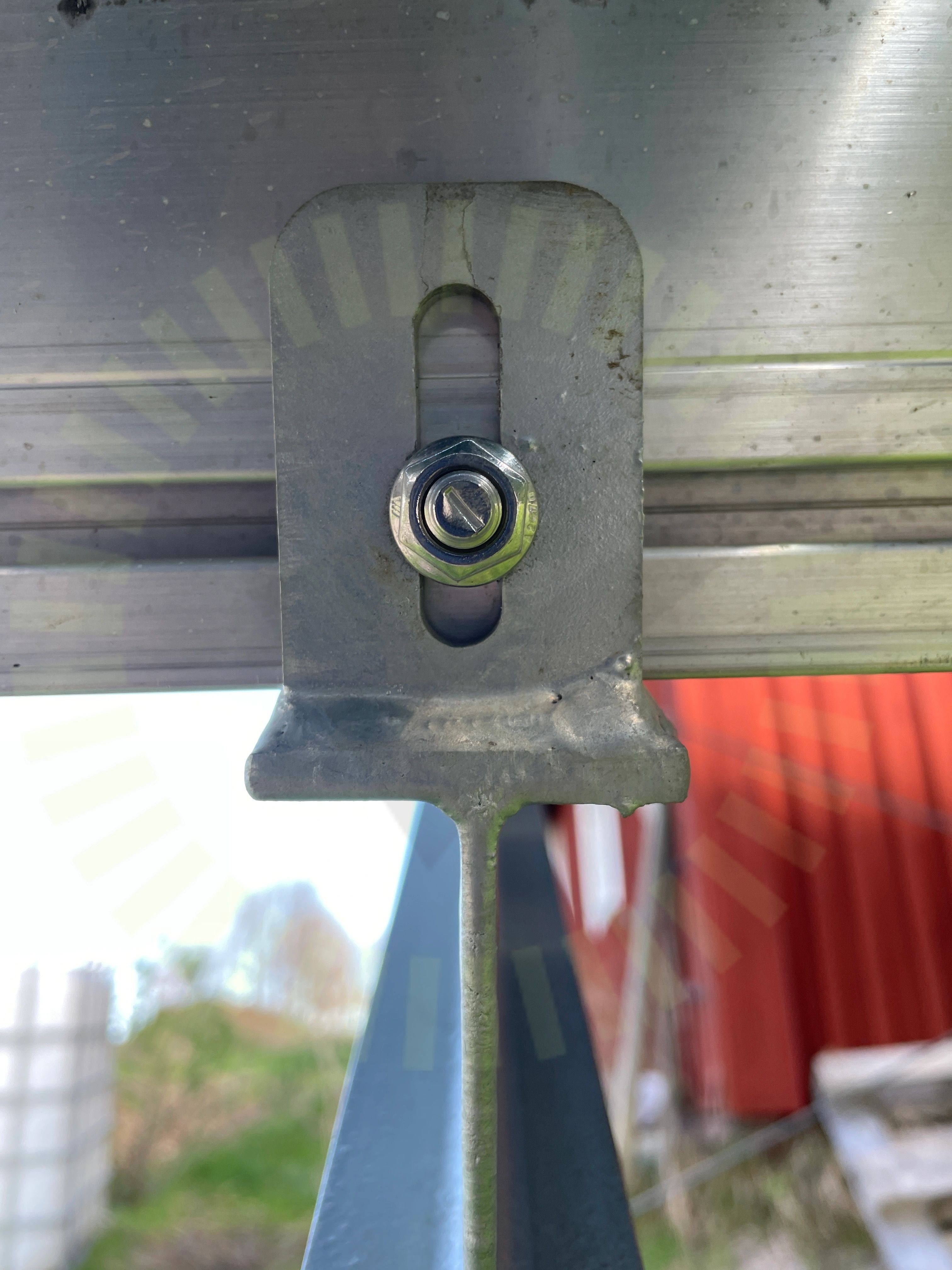

Infästning

2.1 Infästning

Inte godkänd

Skåran indikerar att låsning sitter snett, ska vara lodrätt

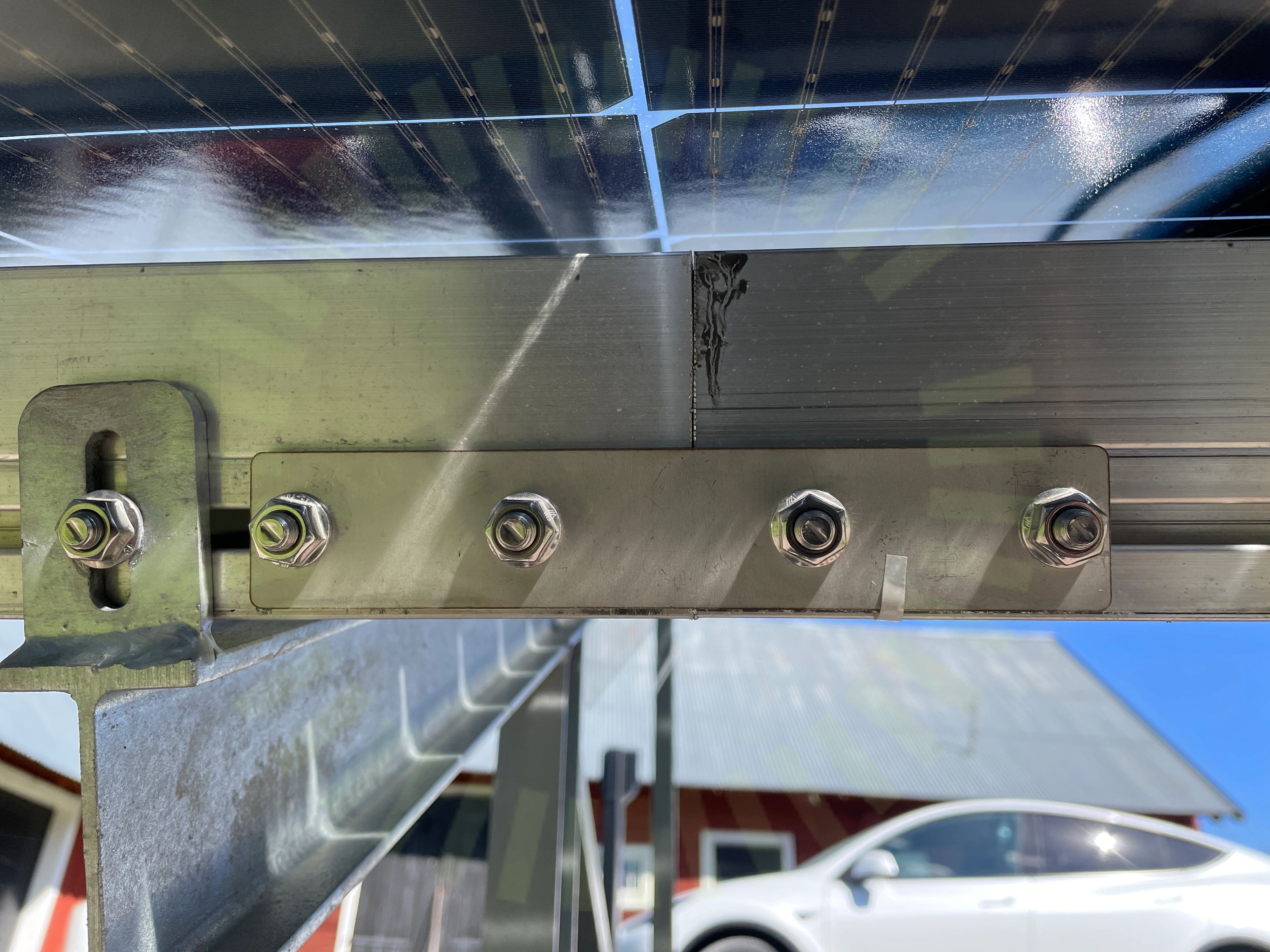

Skenor Skarv

2.2 Skenor Skarv

Inte godkänd

Skåran indikerar att låsning sitter snett, ska vara lodrätt

2.3 Snö- och Vindlastberäkning

Inte godkänd

Felaktig snözon är vald i överlämnad lastberäkning.

Godkända kontrollpunkter

15/18
CC måttDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningLutningMarkinfästningMittklämmorPlaceringSkadorSkenor ÖverhängSnö- och vindlastberäkningVäderbeständigt materialÄndklämmor

SunGrow: SG15-20RT

Anmärkningar

4/41

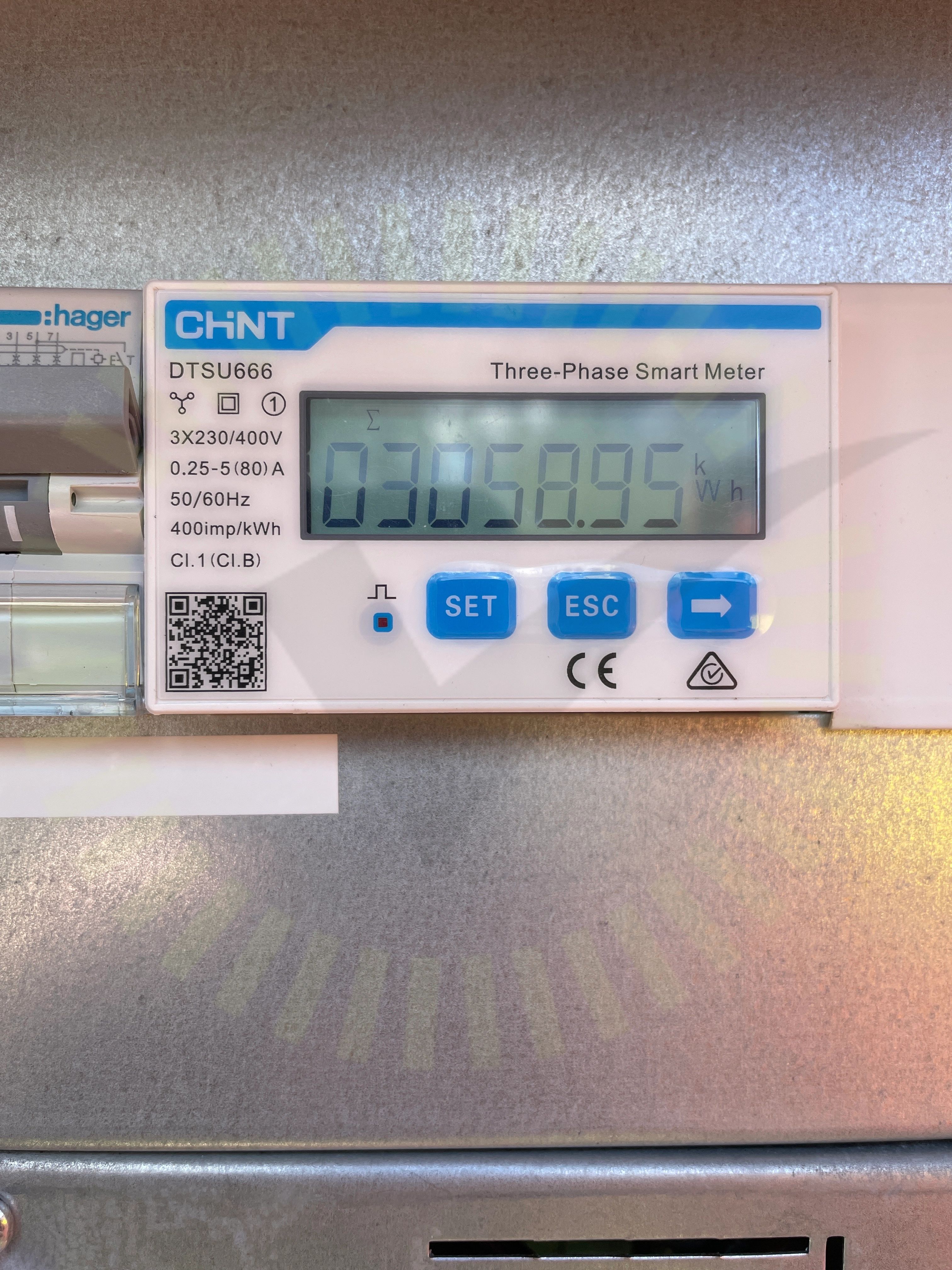

Avtal

3.1 Avtal

Inte godkänd

Levererad smartmätare offline

Avtal

3.2 Informering av solceller

Inte godkänd

Saknas vid undercentral som växelriktaren är ansluten till

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

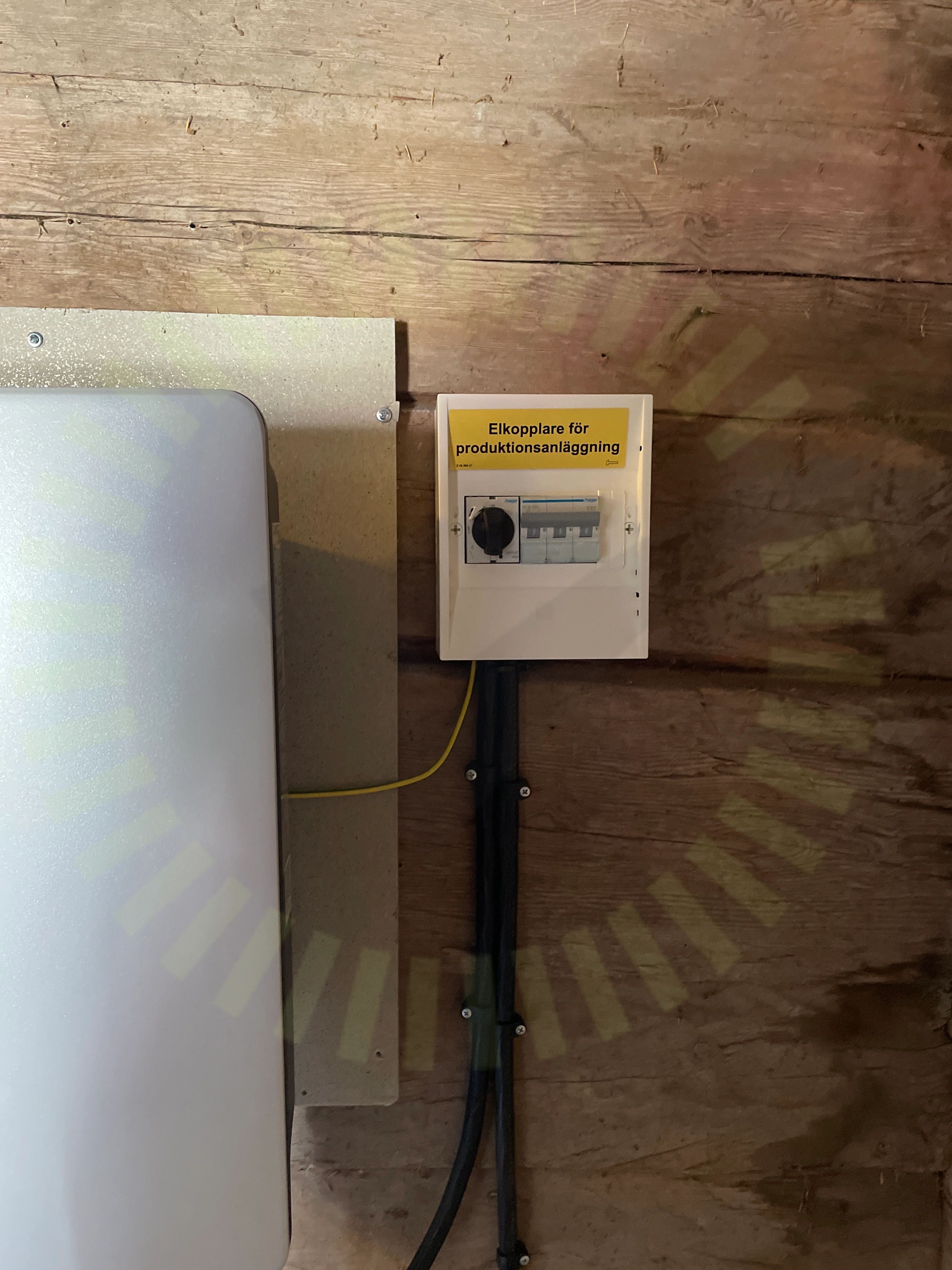

Varning för backspänning

3.3 Varning för backspänning

Inte godkänd

Saknas vid undercentral som växelriktaren är ansluten till

SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6 / SEK 457, Sida 42-43

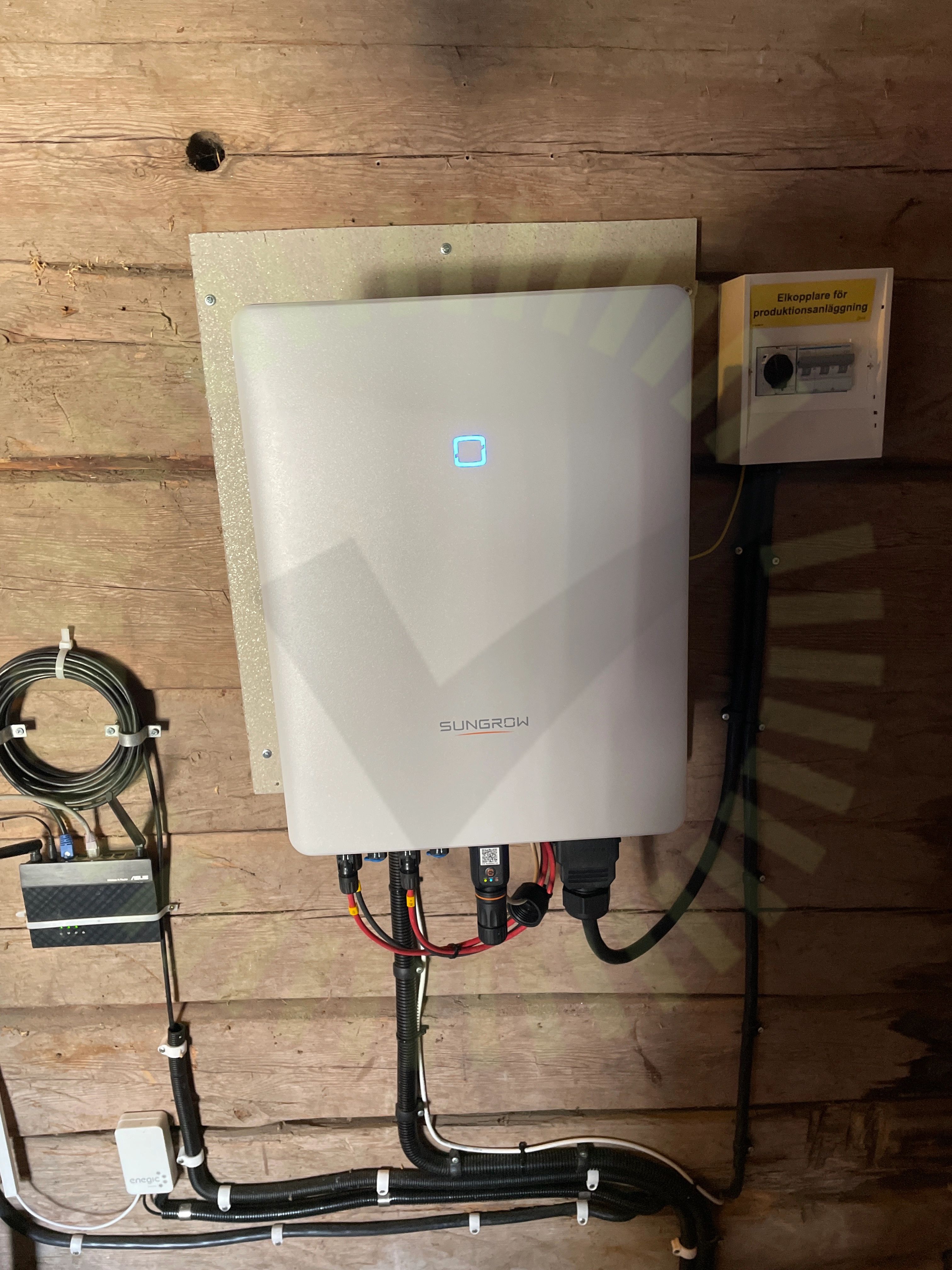

Varning för likspänning

3.4 Varning för likspänning

Inte godkänd

Saknas vid växelriktare

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

37/41
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionTillförlitligt fästUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
