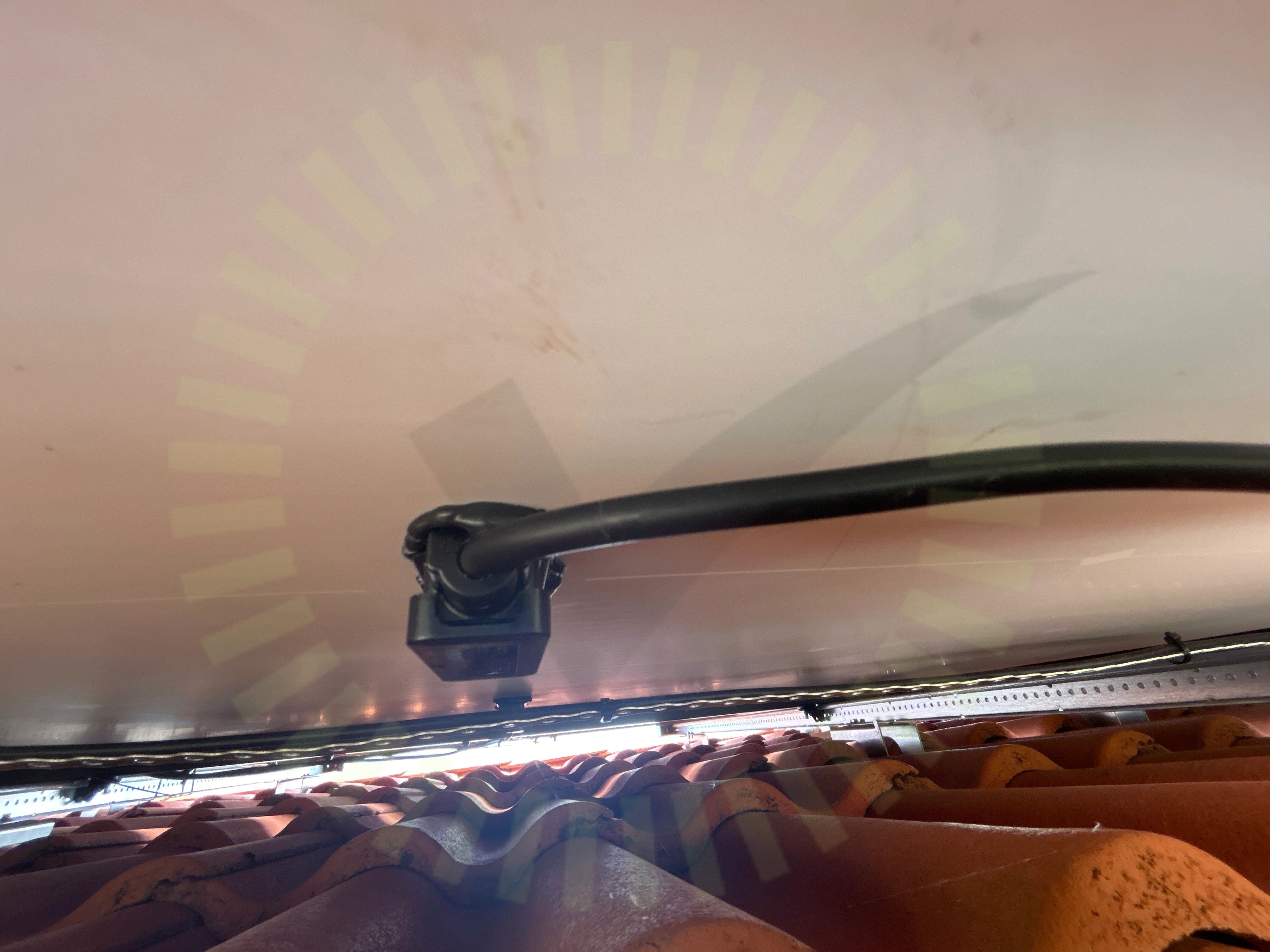

2.1 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
Besiktningsrapport
9.7
Installation genom
Nova Solar
Datum
27 maj 2024
Ort
Träslövsläge, Hallands län
94% godkända6% ej godkända
Om installationen
PanelerLongi: LR5-54HTB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSAJ: R6-(3-15K)-T2
TillbehörSäkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Longi: LR5-54HTB
Anmärkningar
1/17Godkända kontrollpunkter
16/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggningSpänningar i ramStress på kontakterSträngförläggning
Nordmount Panntak: Bärläkt
Anmärkningar
2/24
3.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd på enstaka ställen.
SS 436 40 00 (712.522.101)
3.2 Underliggande takpanna
Inte godkändTakkroken är monterad snett vilket belastar underliggande takpanna felaktigt.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 2
Godkända kontrollpunkter
21/24Använd skruvBlandning av infästningarBärläktens dimensionDC kabel förläggningFrämmande materialKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningStående skenorSäkerhetsavståndTakkrokarnas CCVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/24Takgenomföring
SAJ: R6-(3-15K)-T2
Anmärkningar
3/39
4.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är placerad för nära taket.
SAJ: R6-(3-15K)-T2 Series User manual 2023.01, Sida 17

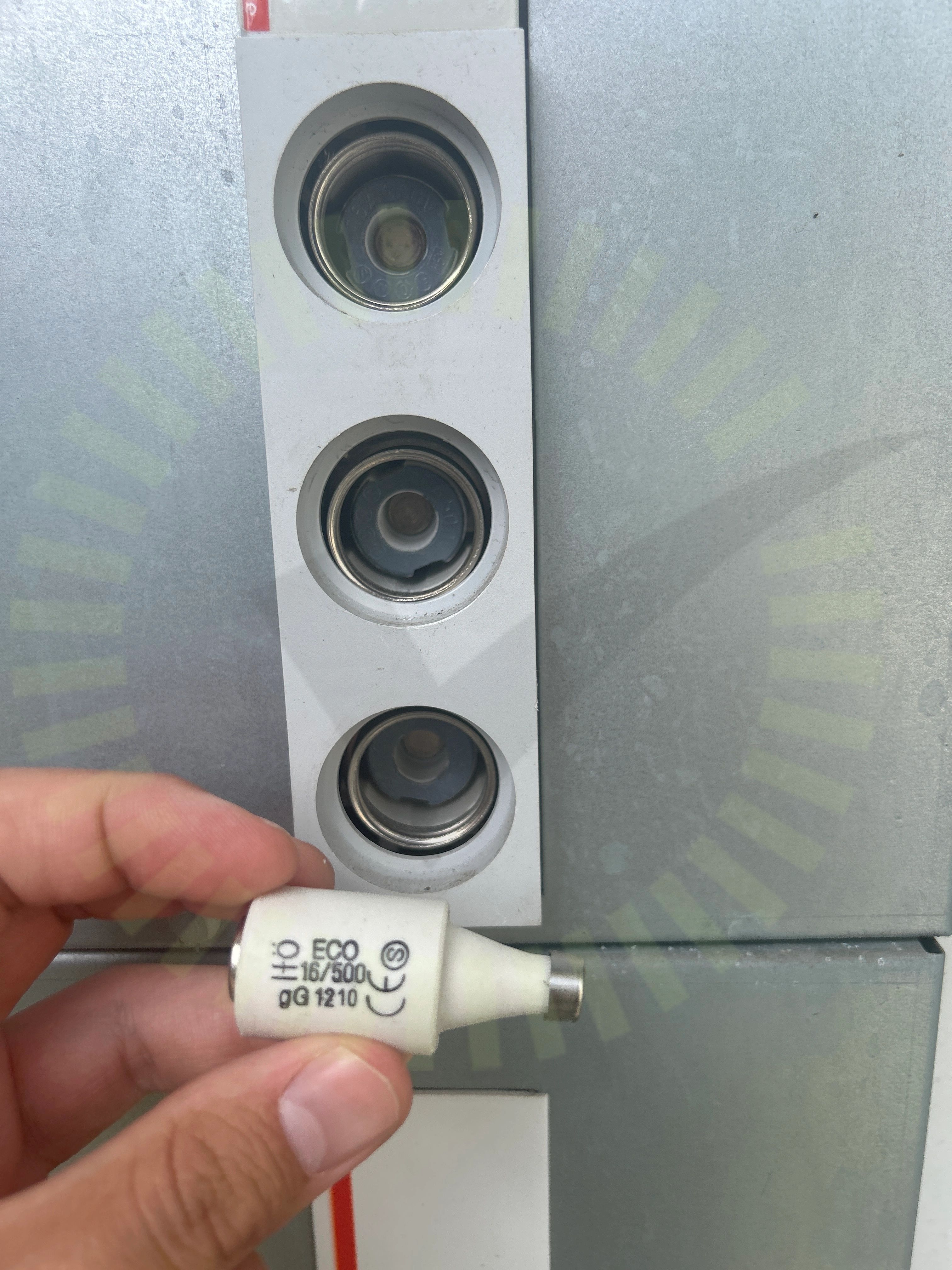

4.2 Huvudsäkring
Inte godkändHuvudsäkringen tål inte anläggningens effekt. Underlag för dynamisk eller statisk strypning av utmatande effekt saknas.
4.3 Stress på kontakter
Inte godkändVäxelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.
Godkända kontrollpunkter
36/39AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantSträngdesignSäkringsdimensionTillgänglighetUtrymmeVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
