Besiktningsrapport
9.5
Installation genom
Sesol
Datum
9 november 2023
Ort
Åsa, Hallands län
DC kontakter anslutning
AC anslutning växelriktare
DC Kontakter anslutning
+ 1
91% godkända
9% ej godkända
Om installationen
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Anmärkningar
1/13
1.1 DC kontakter anslutning
Inte godkänd
Kontakter är bottnade och förskruvningens packning är skadad.
LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 92
Godkända kontrollpunkter
11/13
Avstånd till växelriktare
Batteri PE
Batterikåpor
Fastsäkring av produkt
Närliggande objekt
Placering av batteri
Rakt stående
Skador
Smart Power Sensor
Tillgång till batteriet
Uppfästning av kablage
Ej tillgängligt vid besiktning
1/13
Signalkabel batteri
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
4/37

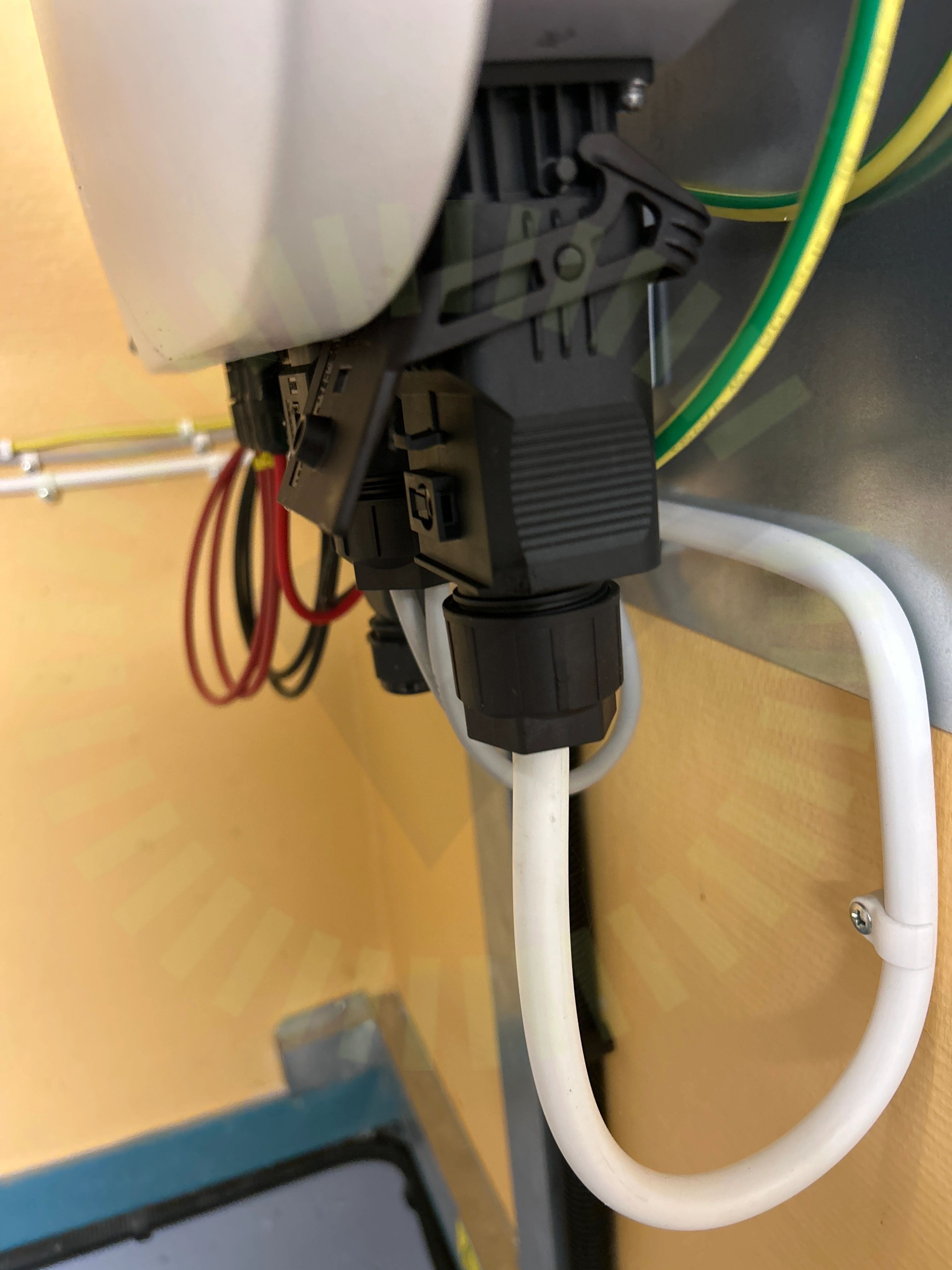

3.1 AC anslutning växelriktare
Inte godkänd
Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47
3.2 DC Kontakter anslutning
Inte godkänd
Förskruvningar är bottnade och har skadat kontaktens tätning.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50
3.3 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

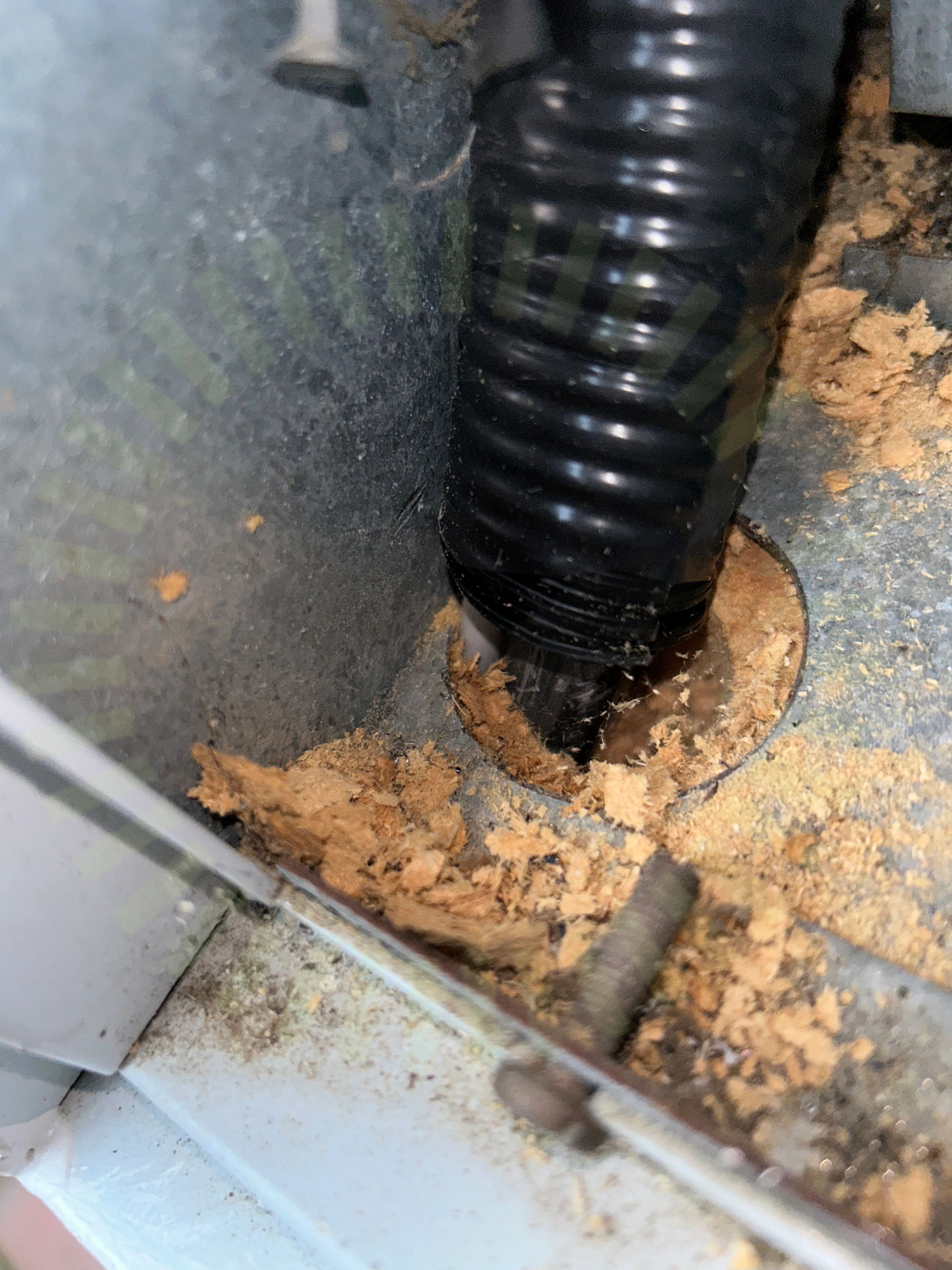

3.4 Skarp kant
Inte godkänd
Kablage ligger mot skarp kant.
Godkända kontrollpunkter
33/37
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Avstånd närliggande objekt
Avstånd till hav
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Enkelisolerade ledare
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordfelsbrytare
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Ventilation
Väderbeständigt material
Växelriktarens IP klassning
