Besiktningsrapport

7.1

Installation genom

Sesol

Datum

10 maj 2023

Ort

Munkfors, Värmlands län

Klämmor rätt förläggning

Ändklämmor skena

Underliggande takpanna

+ 12

74% godkända26% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

7/40

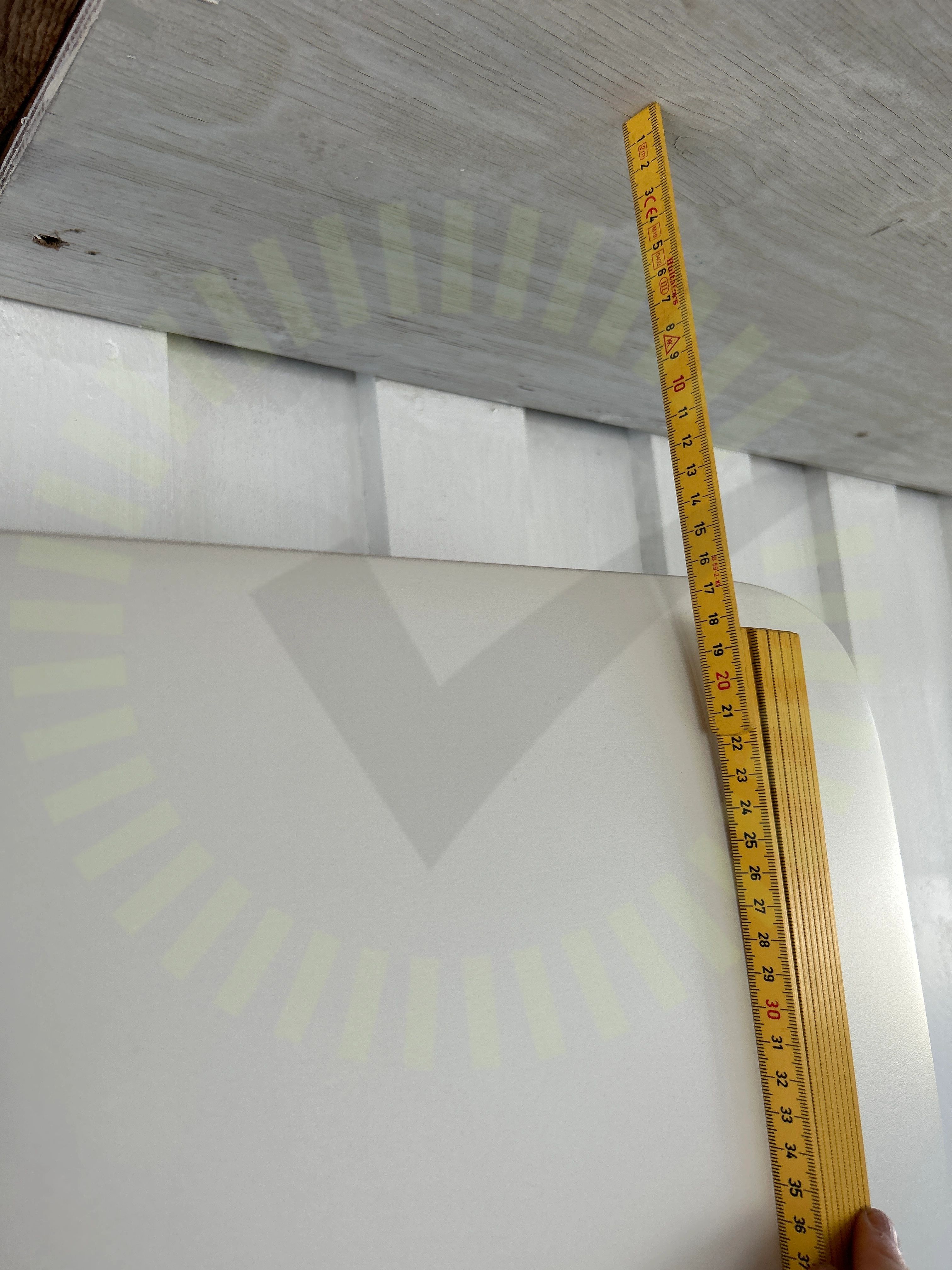

1.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/63e39280/space-requirements

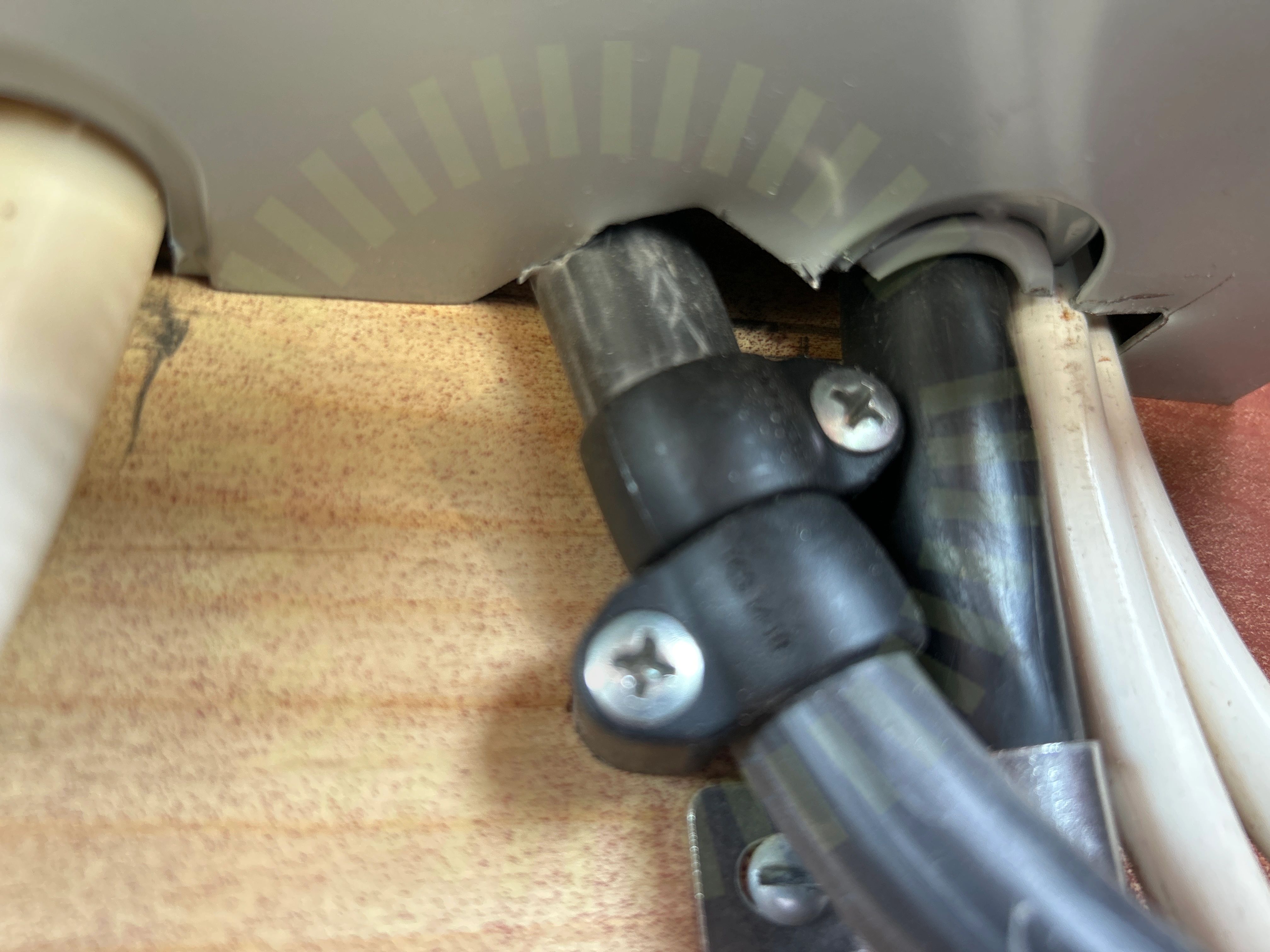

1.2 AC kablage skarp kant

Inte godkänd

Kabel ligger mot vass kant och riskerar att skadas ytterligare.

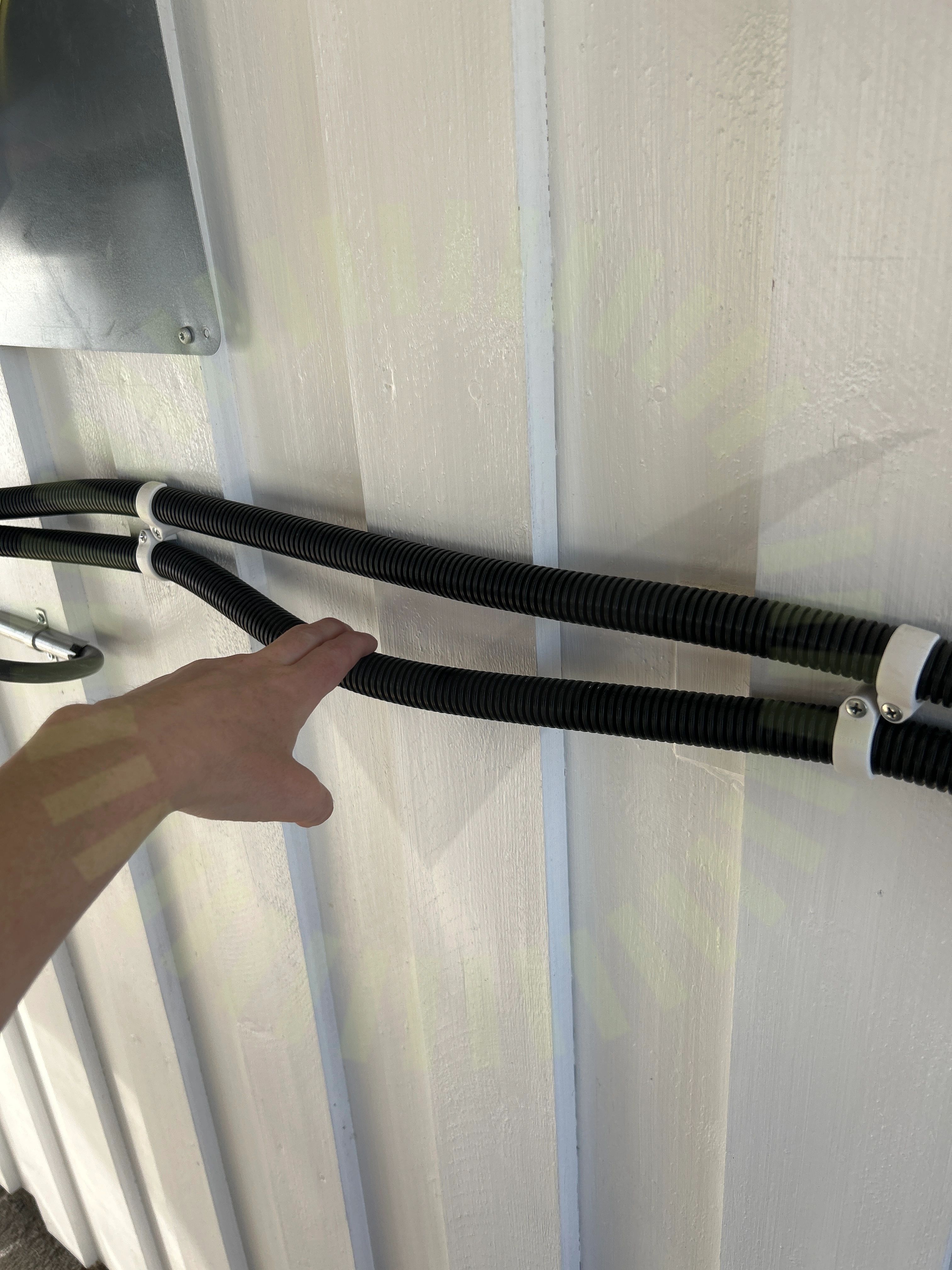

1.3 DC Kablage förläggning

Inte godkänd

Kablarna är inte uppfästa så de har tillräckligt stöd.

SS 436 40 00 (522.8.4)

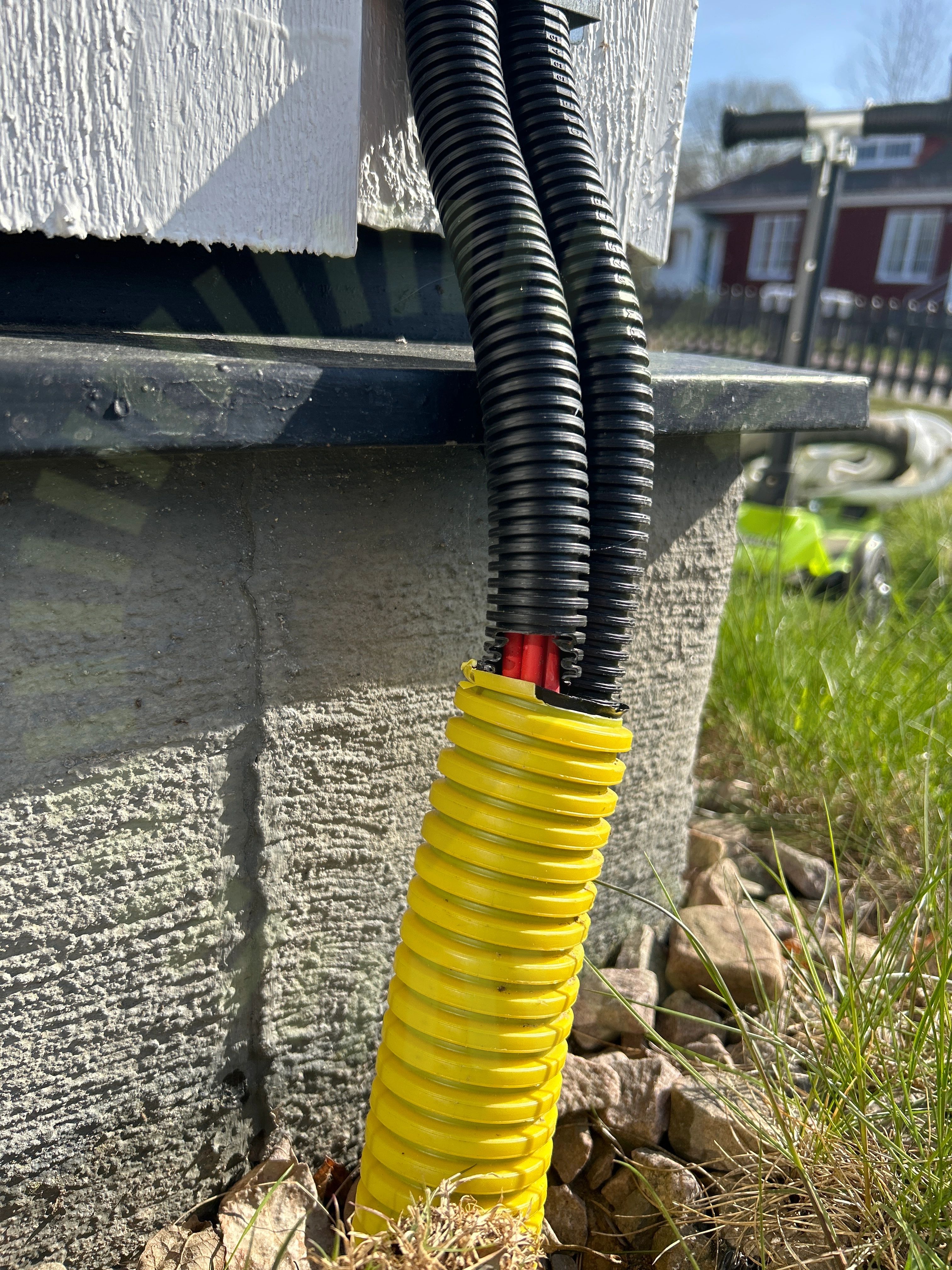

1.4 DC Kablage skydd

Inte godkänd

Kablaget riskerar att skadas.

SS 436 40 00 (132.5)

1.5 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.6 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

ELSÄK-FS 2022:1 (3 kap. § 6)

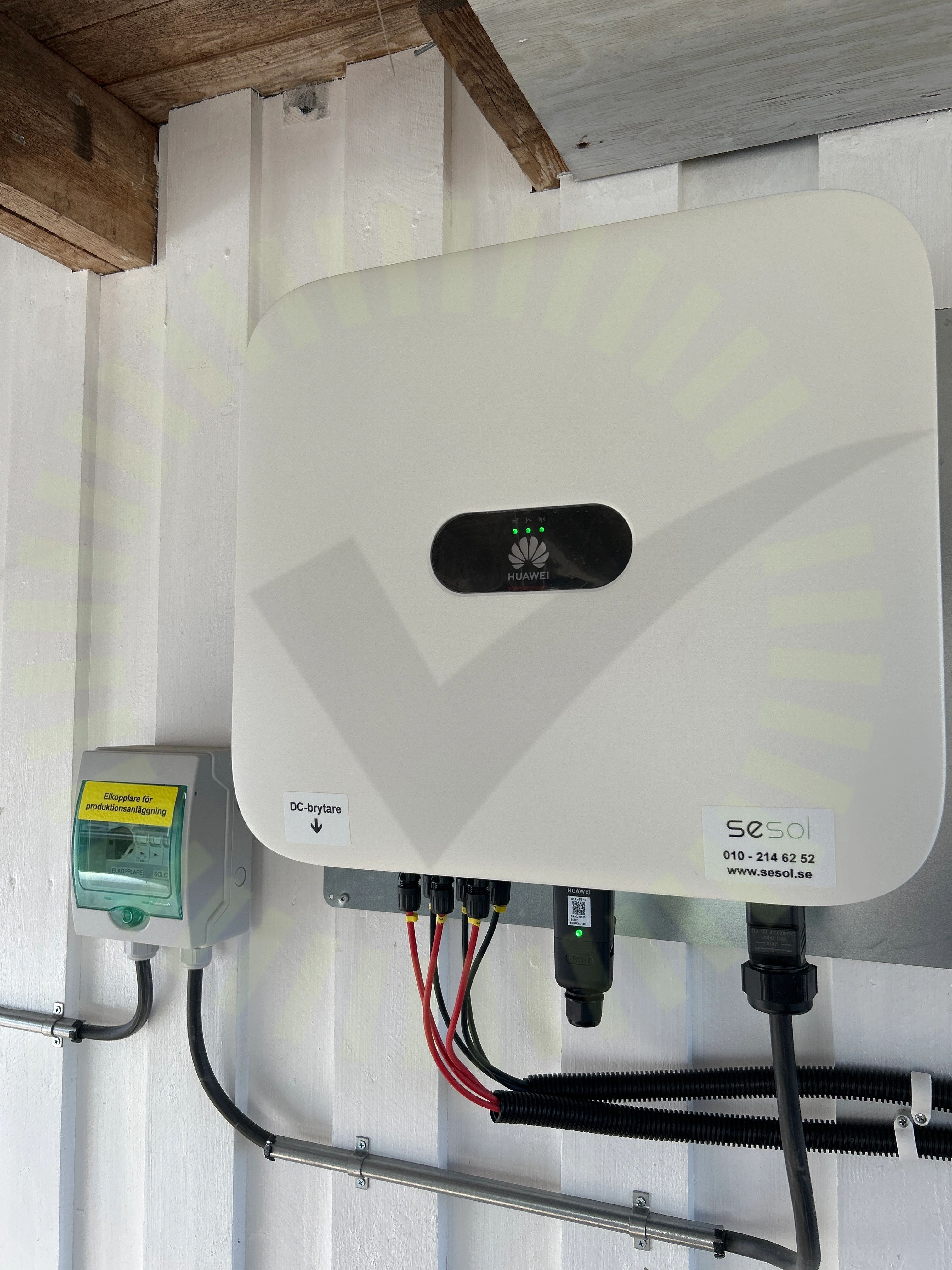

1.7 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas på växelriktaren.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

32/40

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd till havetAvtalBakomliggande materialDC Kablage egenskaperDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVentilationVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/40

Strängdesign

Longi: LR5-54HPB 390-410M

Anmärkningar

1/15

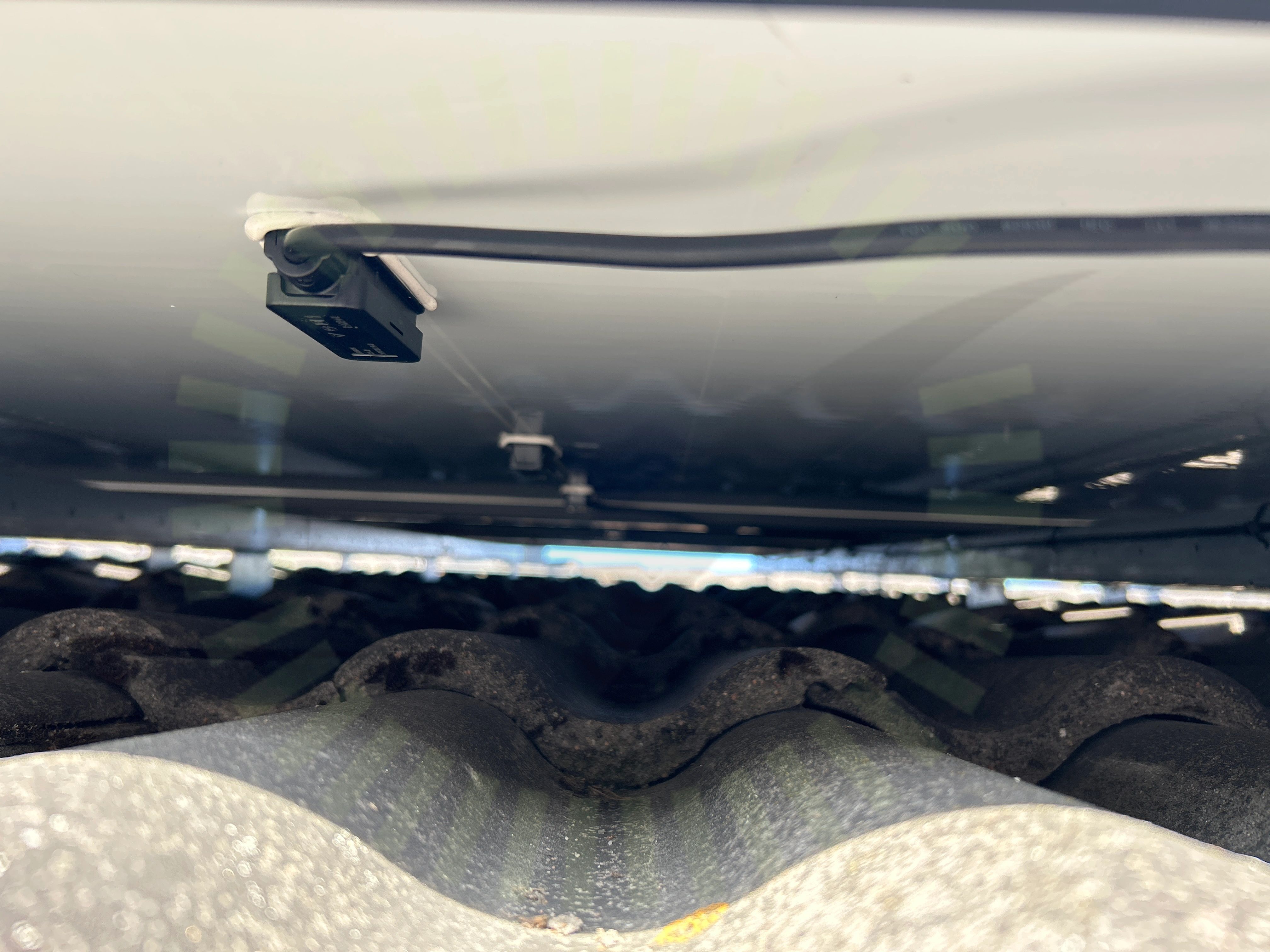

2.1 Kopplingslåda

Inte godkänd

Kabelns böjradie är för skarp ut från kopplingslådan.

Godkända kontrollpunkter

12/15

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

2/15

Förbindelse av kontakterSträngförläggning

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

1/1

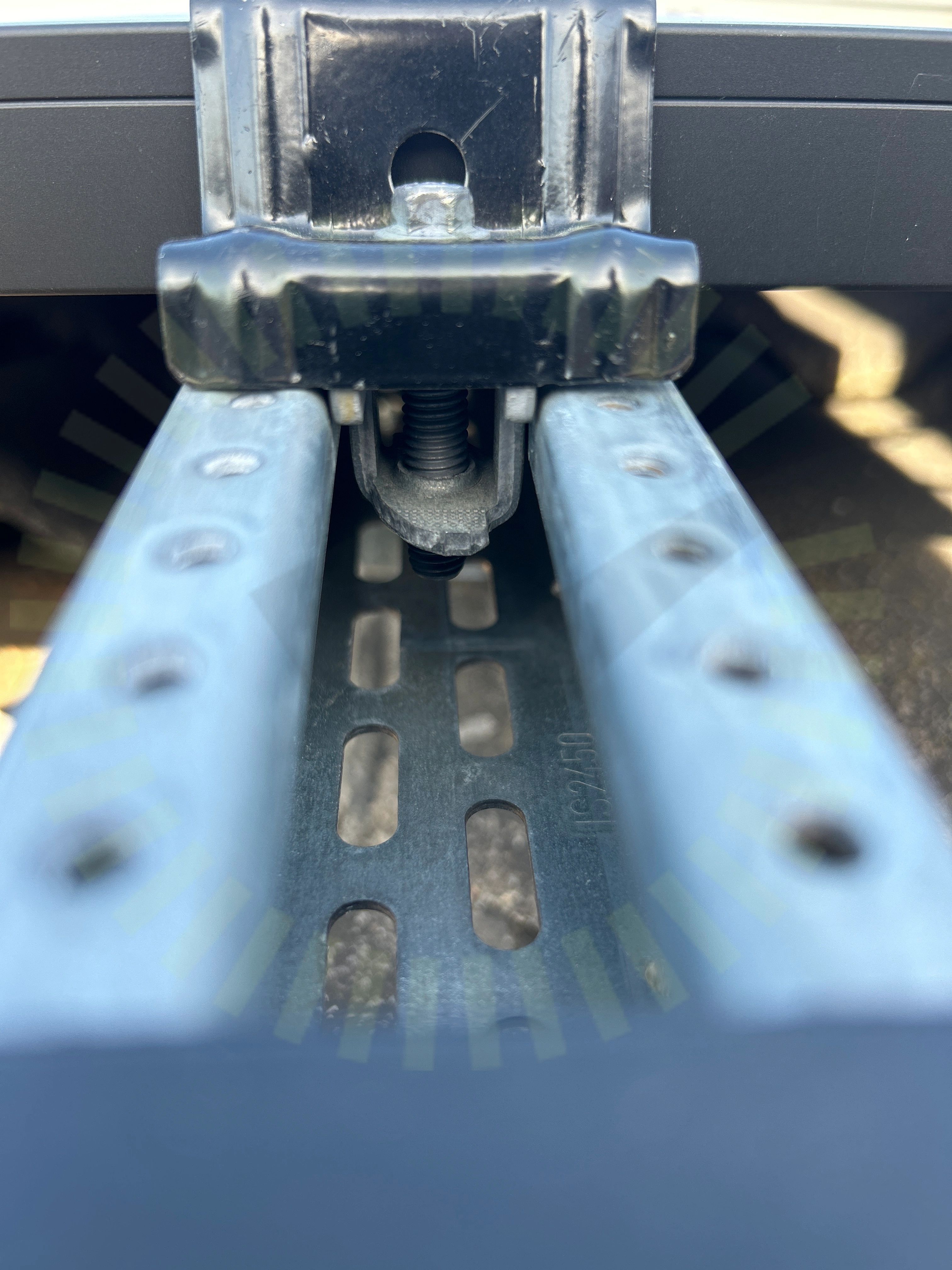

3.1 Ändfästens placering i skenan

Inte godkänd

Ändfästet har inte skruvats fast korrekt. Klämman sitter ej fast i skenan.

Weland Stål: Råspont

Anmärkningar

12/23

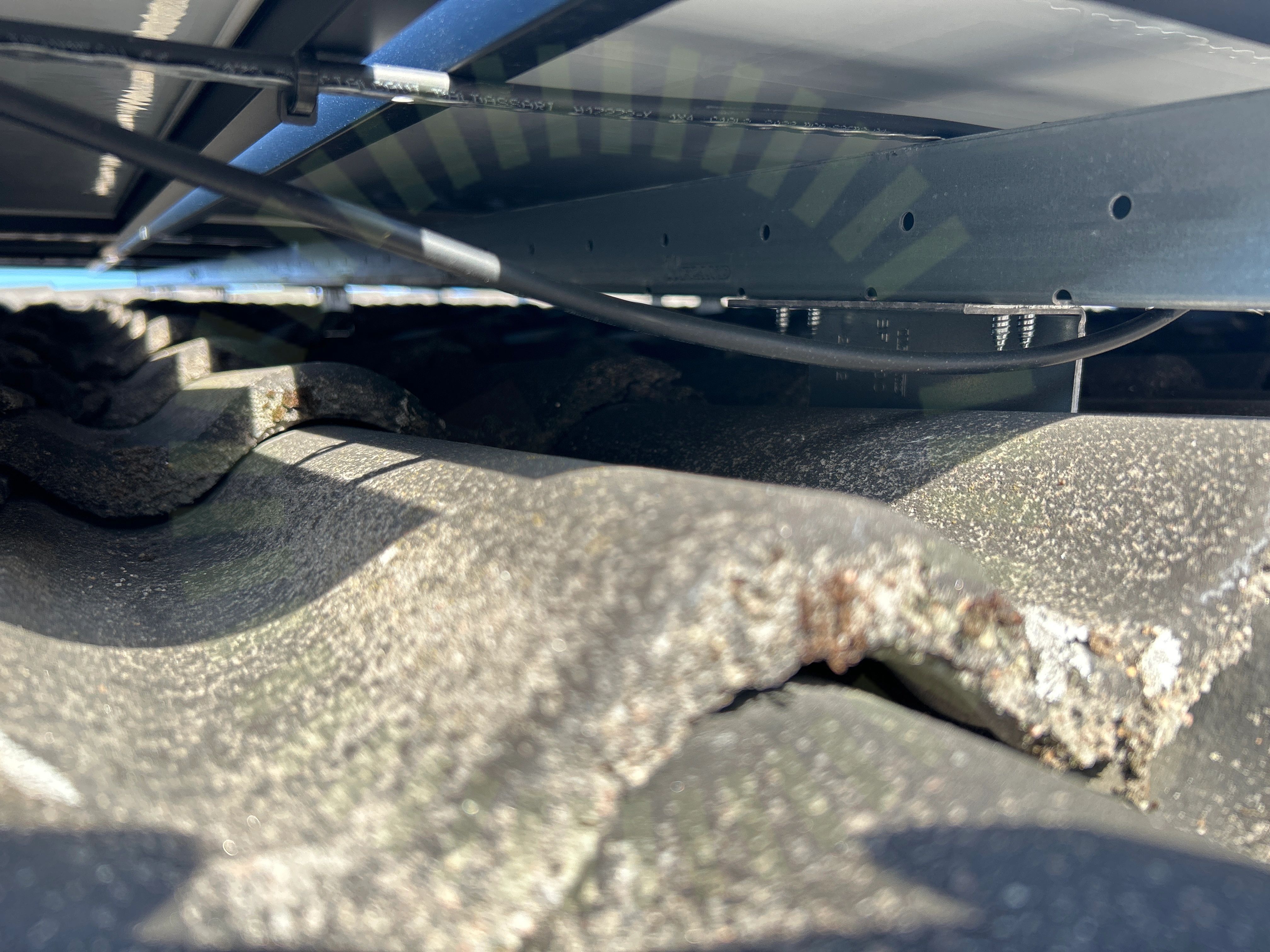

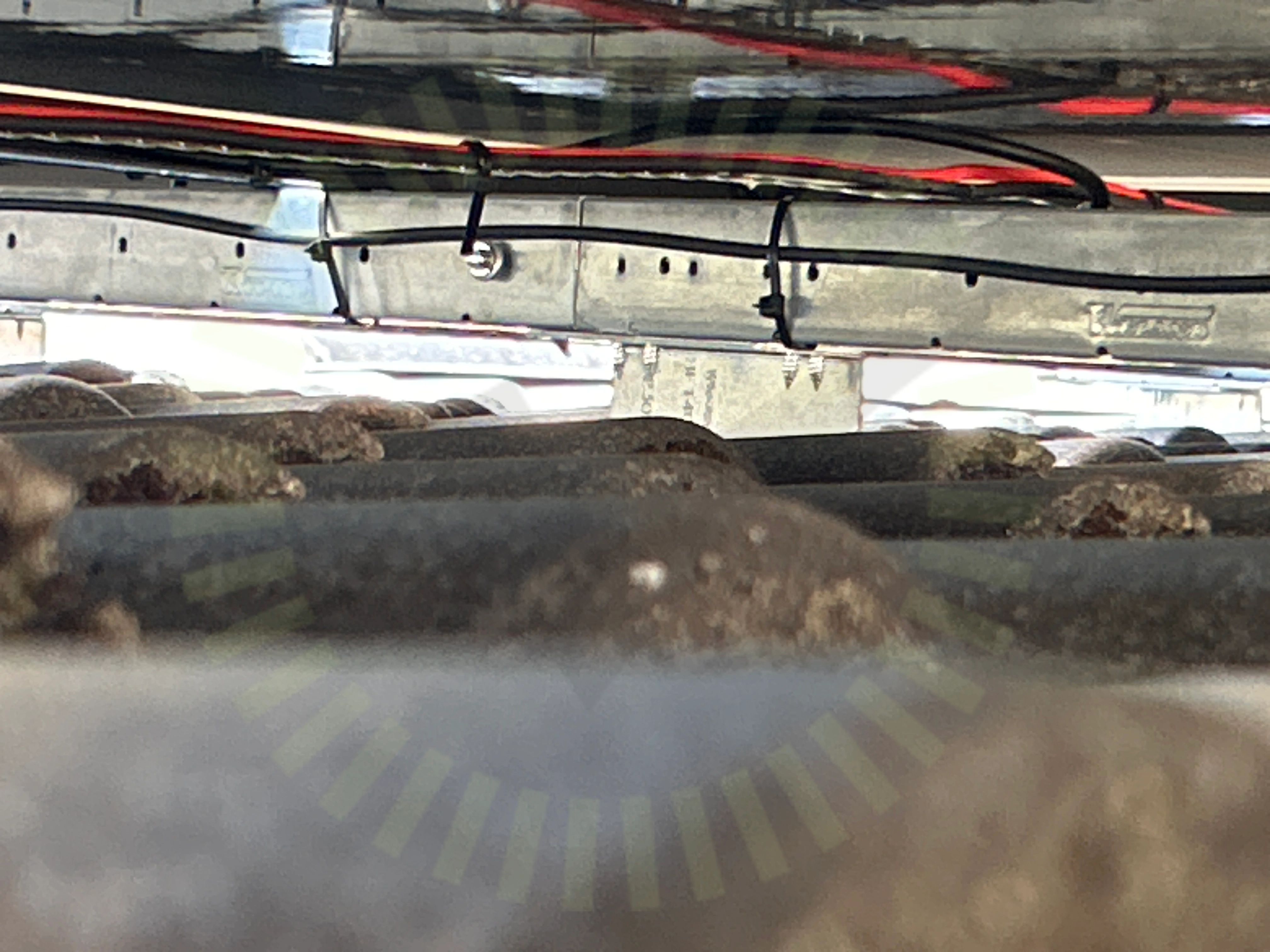

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfällig.

SS 436 40 00 (712.521.101 och 522.8.4)

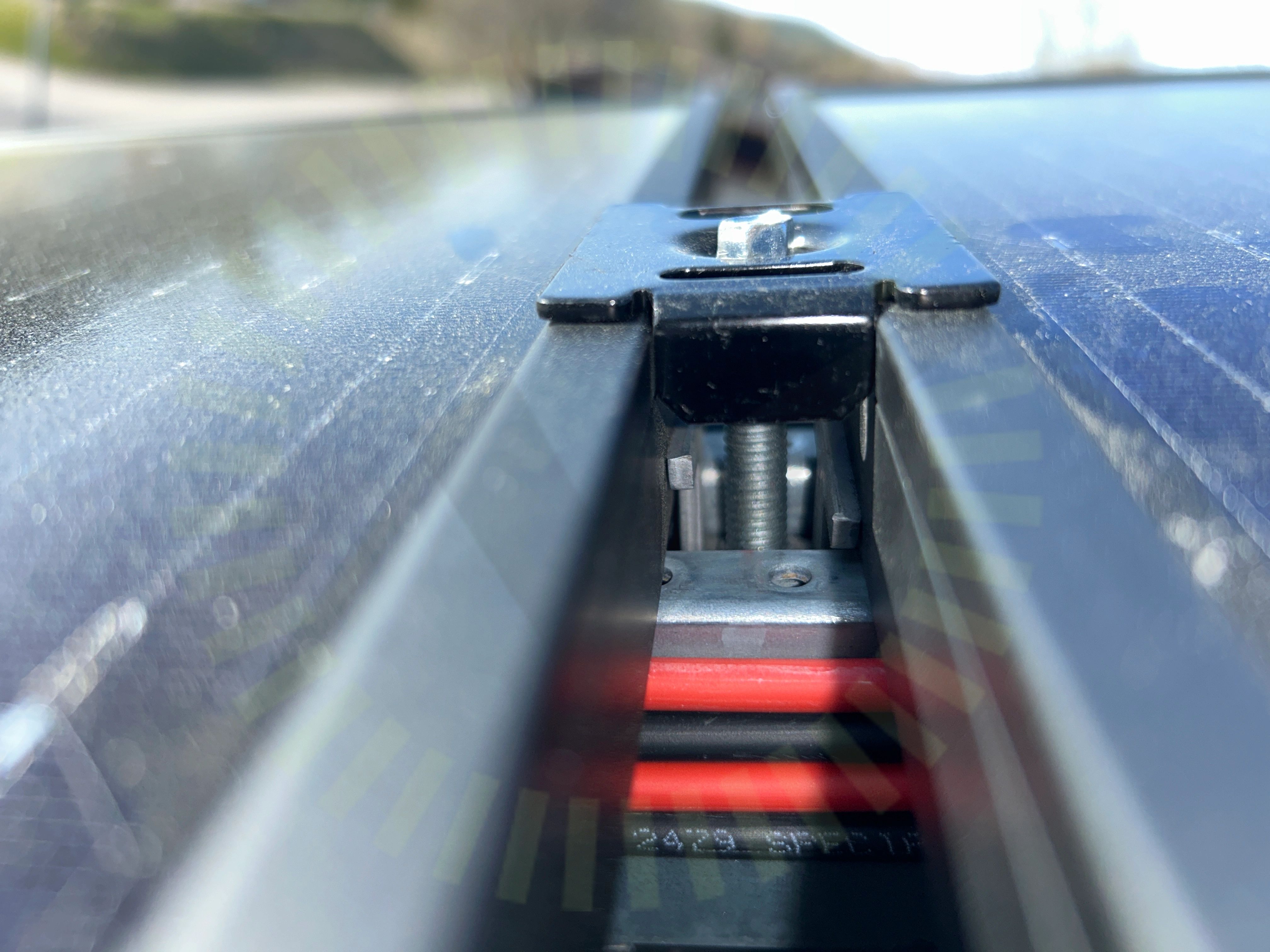

4.2 Klämmor rätt förläggning

Inte godkänd

Fästen lägger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

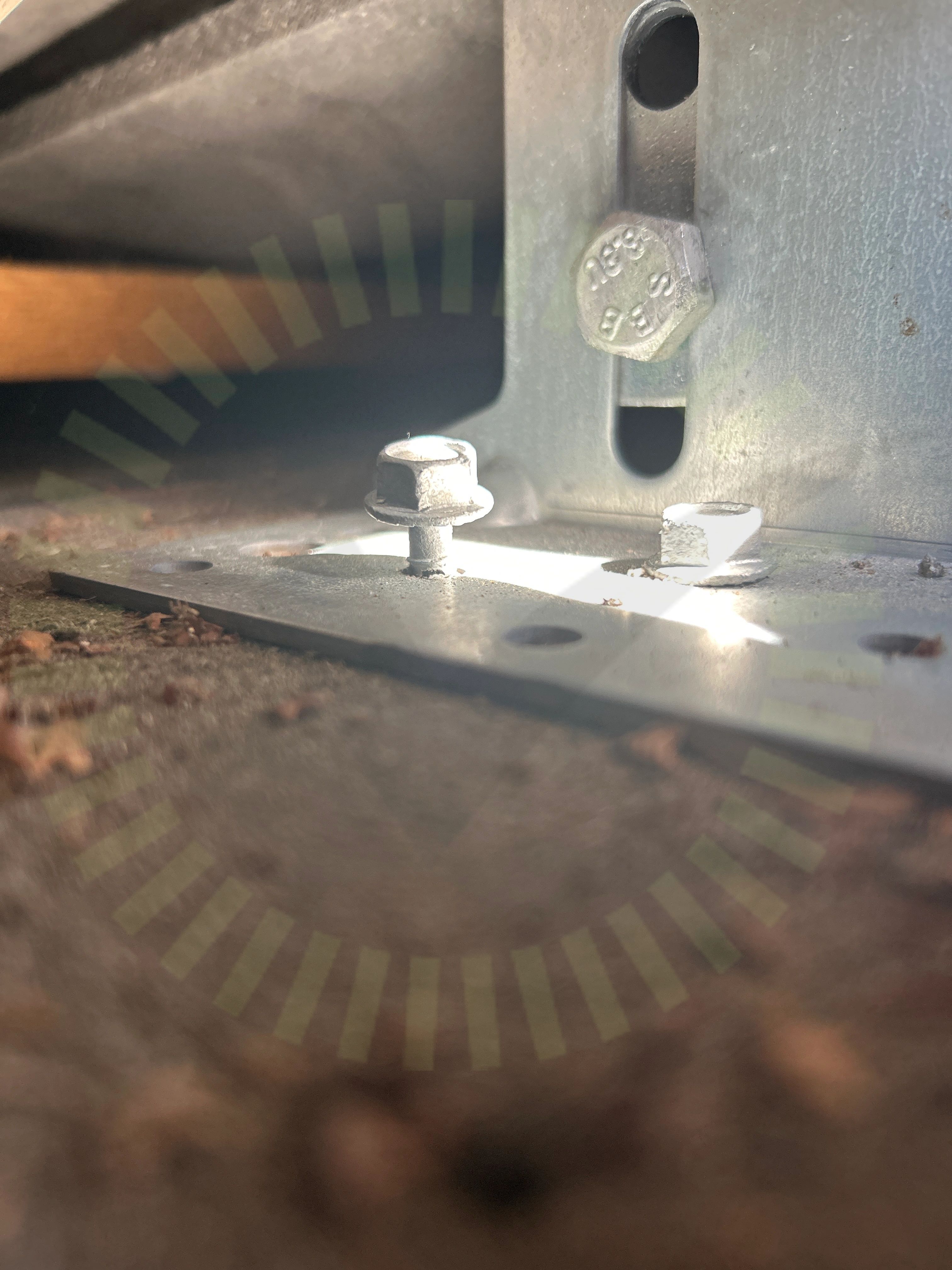

4.3 Råspontsinfästning

Inte godkänd

Infästning är ej utförd enligt tillverkarens anvisningar.

MA5104. Sid 1 (1) | Version 4 - 221101

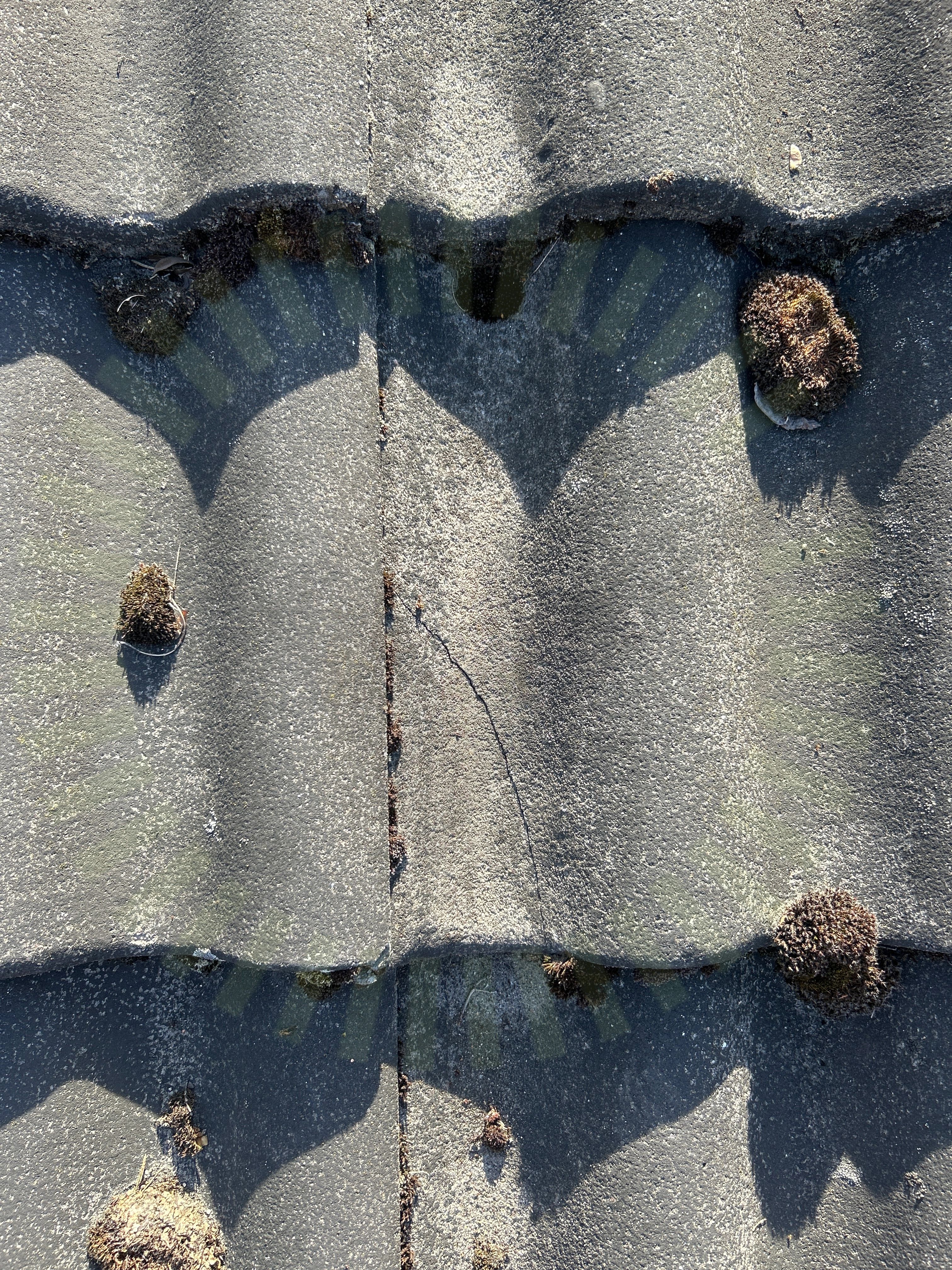

4.4 Skador

Inte godkänd

Skador på taket förekommer.

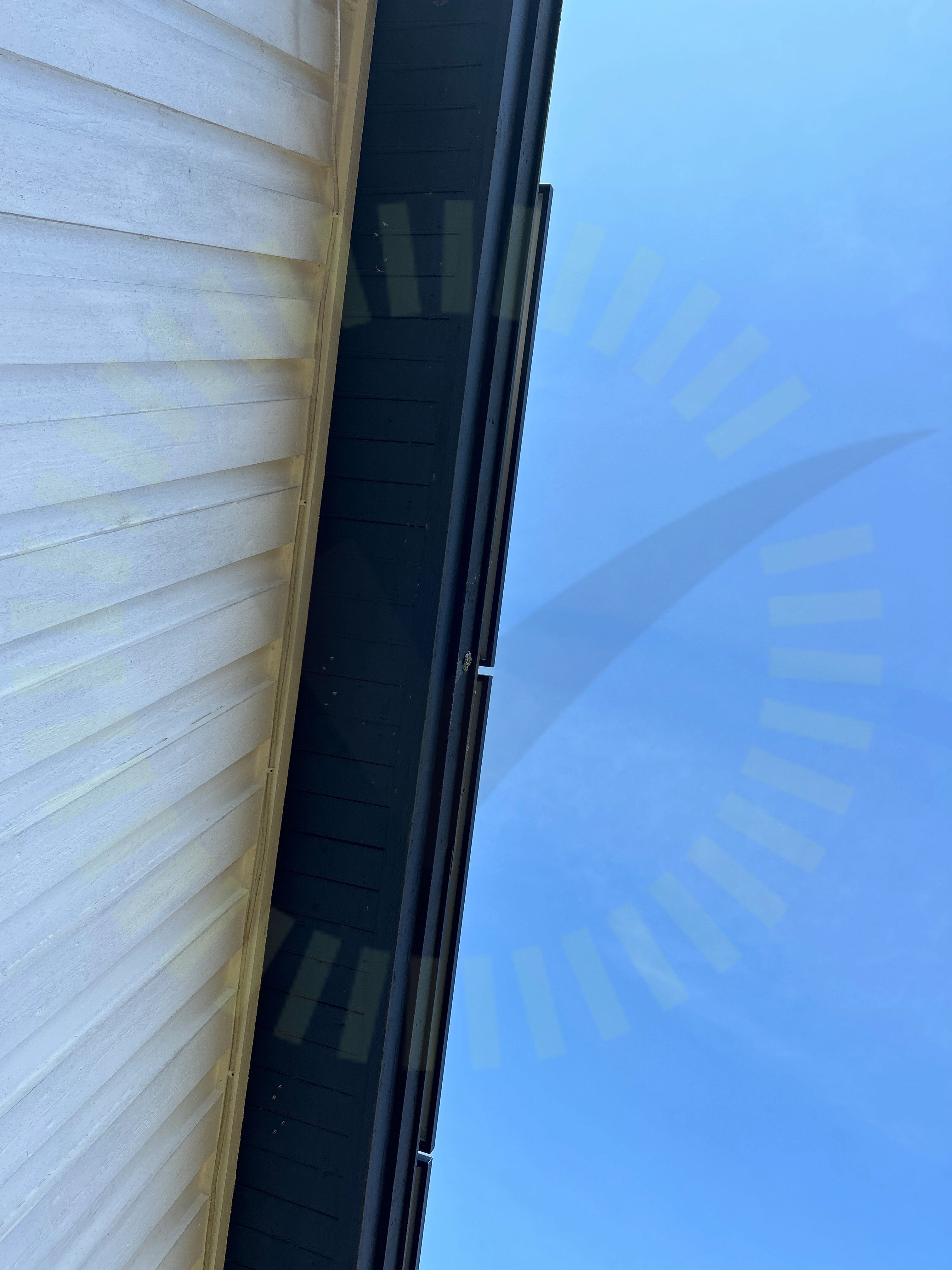

4.5 Placering

Inte godkänd

Paneler sticker utanför takets kant

4.6 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101

4.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

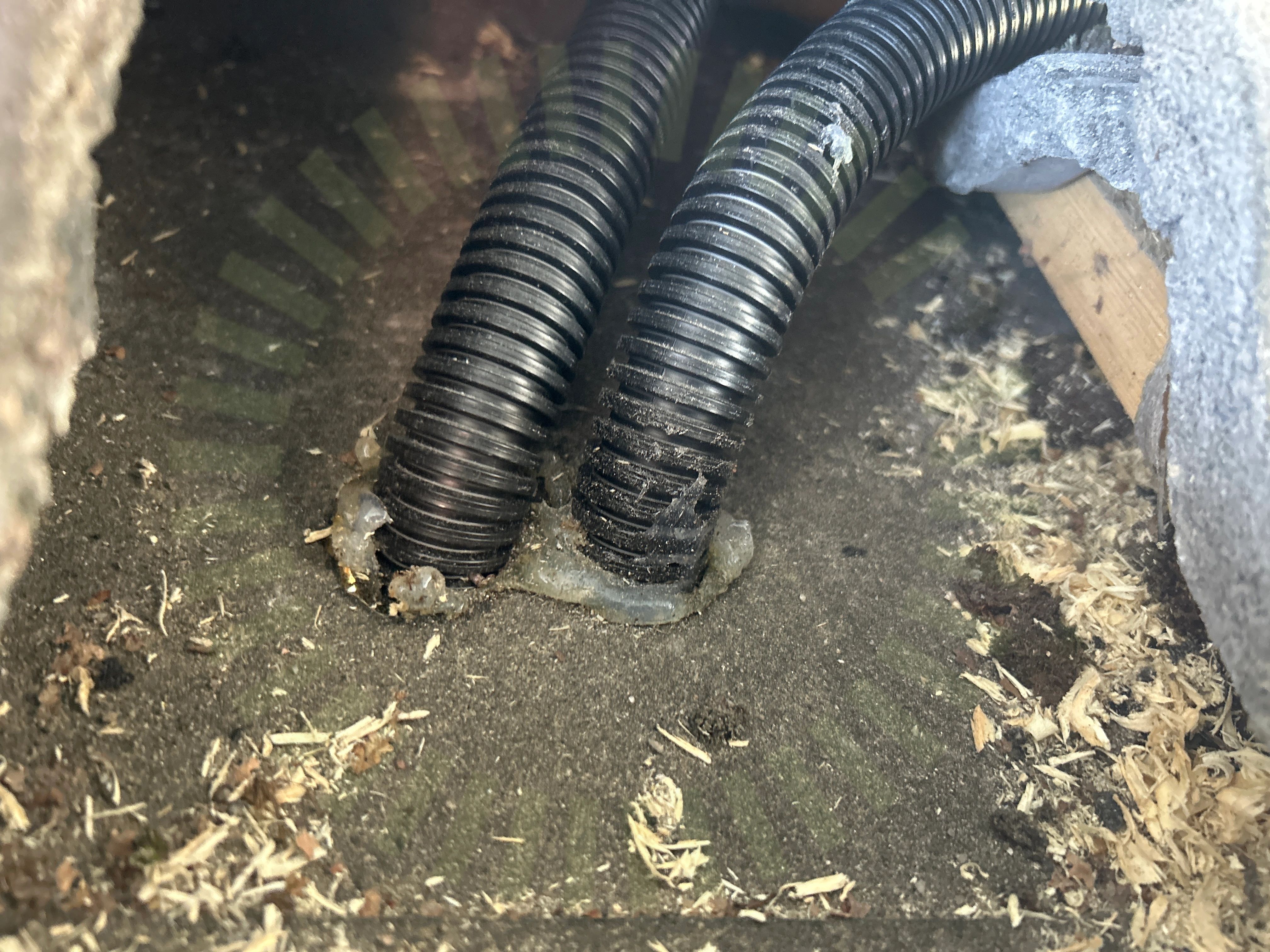

4.8 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.9 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Högsta uppmätta mått är 130 cm cc.

MA5102 Sid 1 (1) | Version 3 - 221101

4.10 Underbyggnad

Inte godkänd

Lastberäkning saknas. Råsponten uppmätt till 17 mm.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

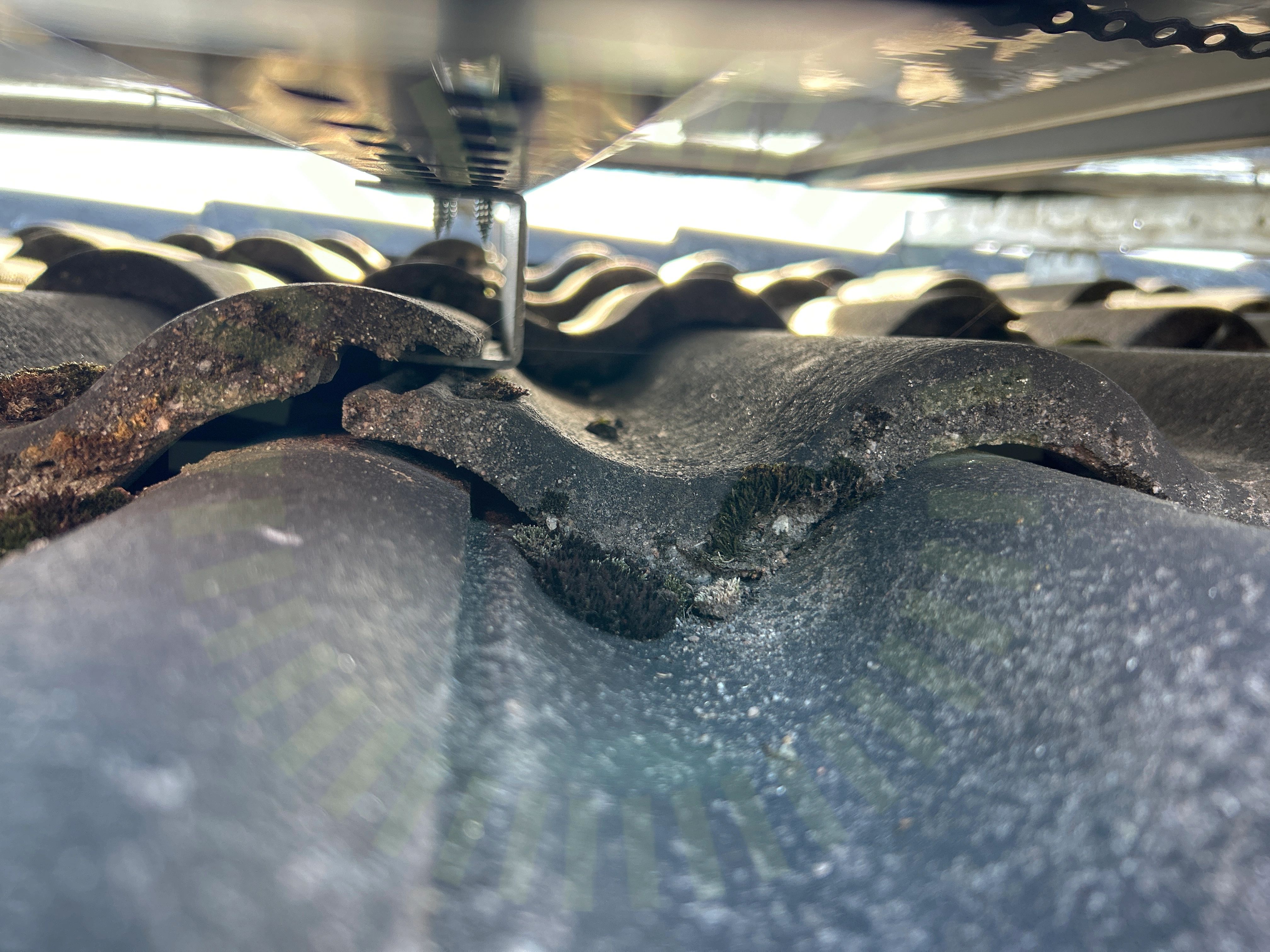

4.11 Underliggande takpanna

Inte godkänd

Kroken ligger emot underliggande panna.

MA5102 Sid 1 (1) | Version 3 - 221101

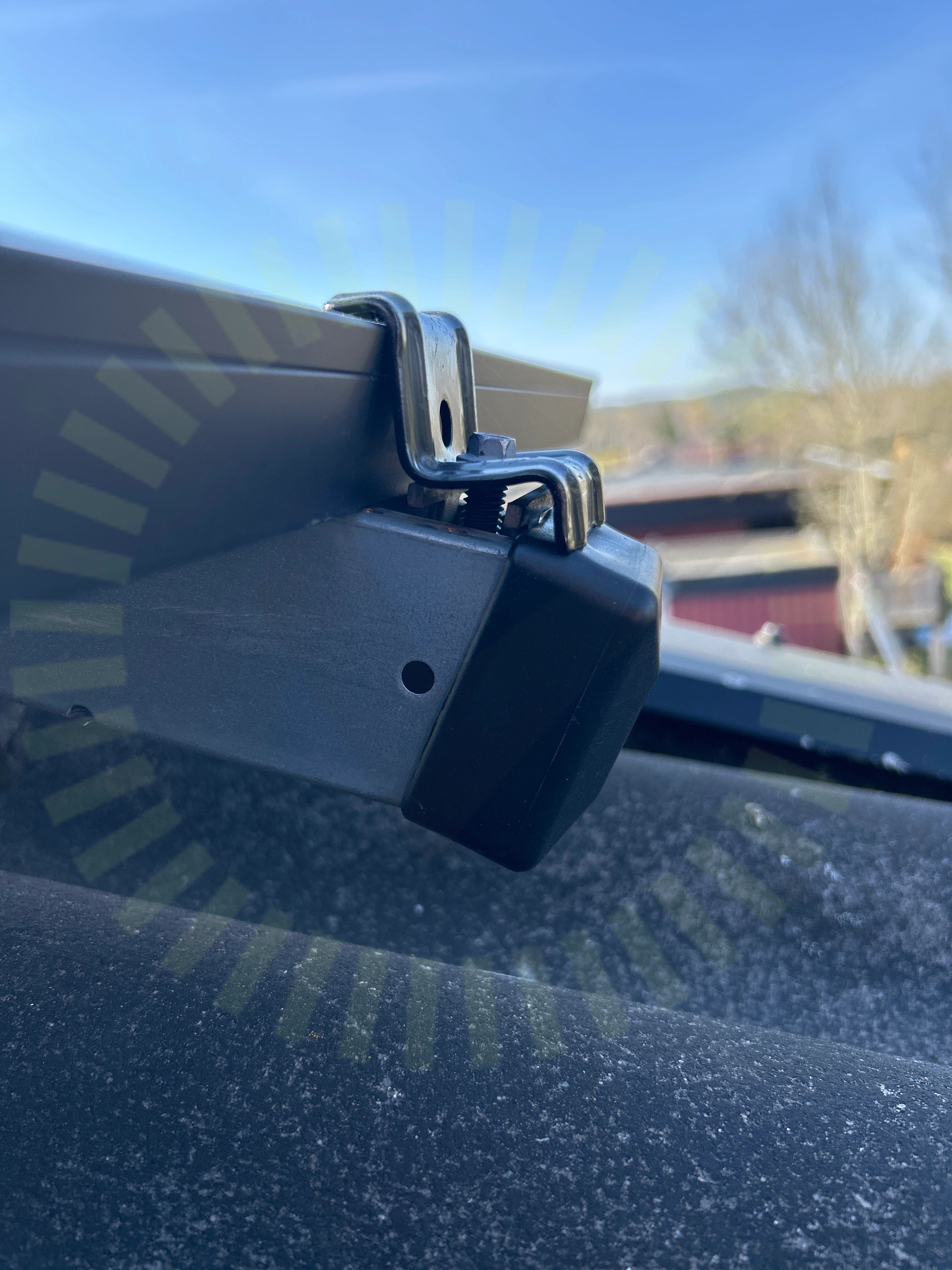

4.12 Ändklämmor skena

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar. För lite skena sticker ut från panelen.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

11/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämma skruvMittklämmorSkenornas infästningSkenornas överhängTvådelad TakkrokVäderbeständigt materialÄndklämmor skruv
