Besiktningsrapport
8.7
Installation genom
Svea Solar
Datum
24 november 2022
Ort
Habo, Jönköpings län
Infästning skena
DC Kontakter
Kontakter
Avstånd
89% godkända
11% ej godkända
Om installationen
Paneler
Trina: Vertex DE09.05
Optimerare
SolarEdge: S-Serie
Montagesystem
ESDEC Lutande tegeltak
Växelriktare
SolarEdge: SE3K-10K
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Optimerare: Allmänt
Anmärkningar
1/5

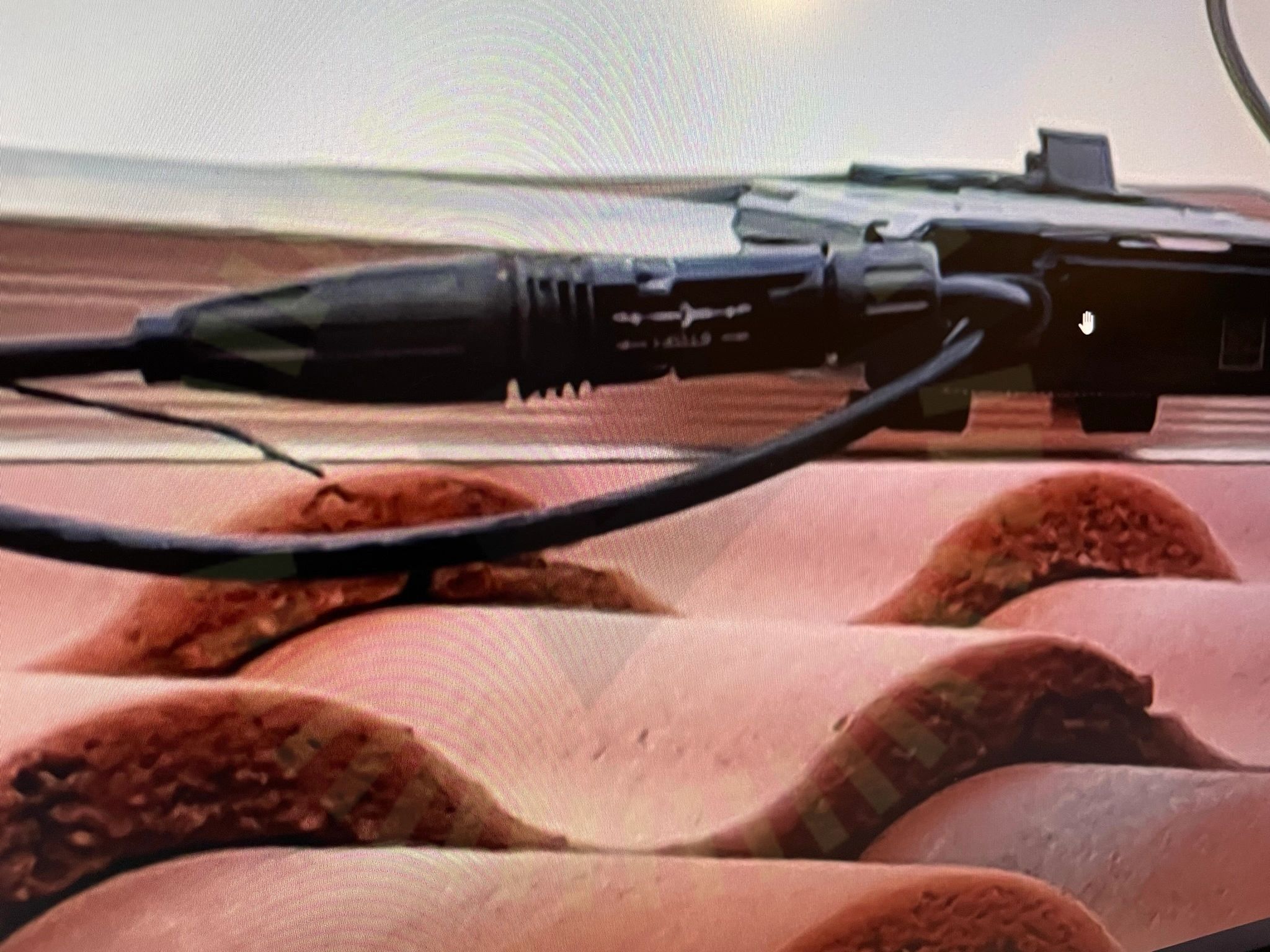

1.1 Kontakter
Inte godkänd
Blandade fabrikat på MC4 kontakter.
Tillverkarens anvisningar
Godkända kontrollpunkter
4/5
Dragavlastade
Fastsäkring av produkt
Kompatibilitet
Placering
Tak 1, ESDEC Lutande tegeltak
Anmärkningar
3/24

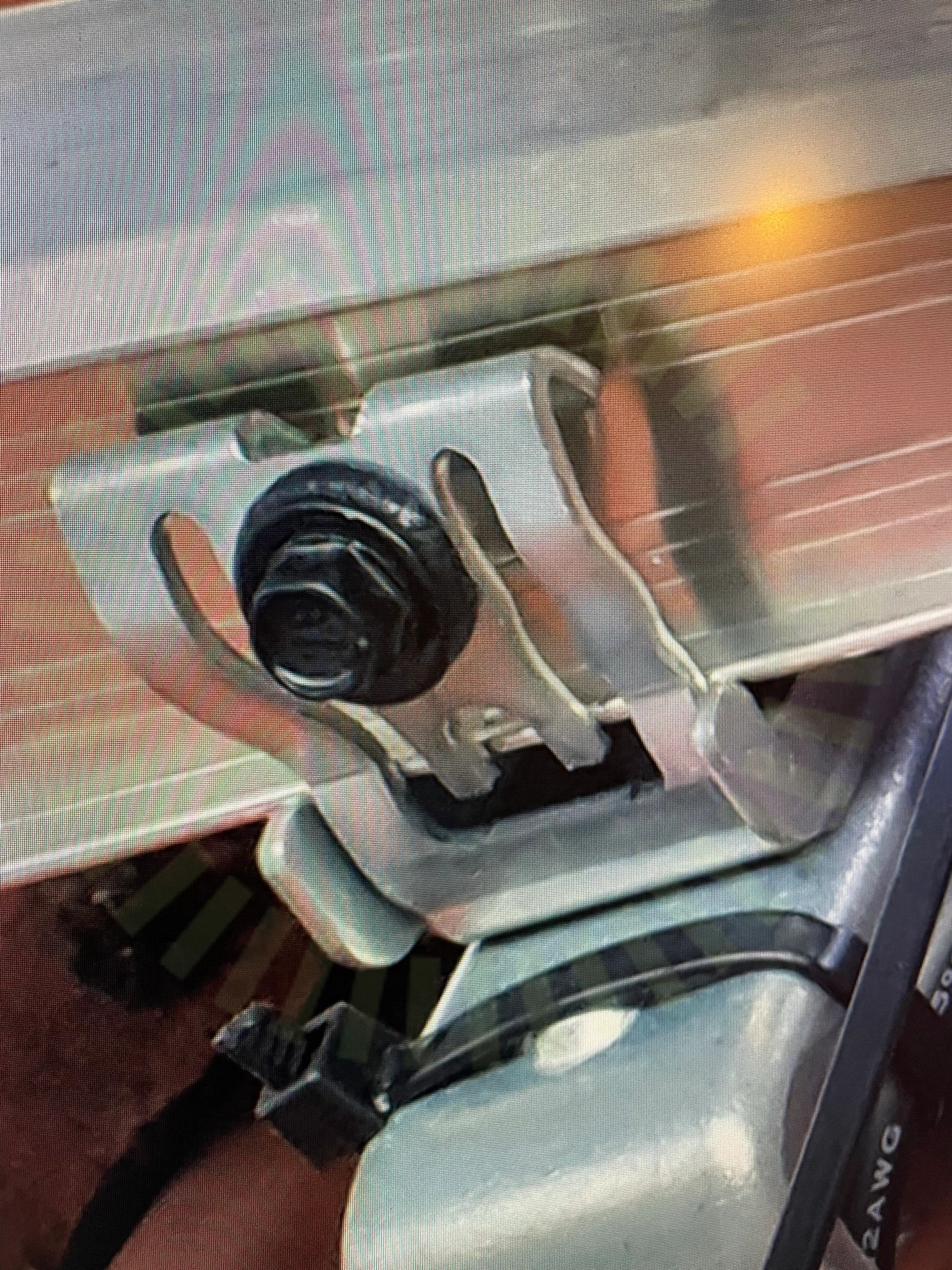

2.1 Infästning skena
Inte godkänd
Montage följer ej tillverkarens anvisningar.
BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10
2.2 Kabeluppfästning
Inte godkänd
Hängande kablage påträffat.
SS 436 40 00 (712.521.101 och 522.8.4)
2.3 Skena överhäng
Inte godkänd
Överhäng skena >36,5cm. (Balkong)
BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10
Godkända kontrollpunkter
21/24
Anpassade takpannor
Avstånd mellan takkrokar
Främmande material
Klämräckvidd för ställbart fäste
Mittfäste
Montering av takkrokar
Panel storlek
Panelens ramhöjd
Shims
Skador
Skarp kant
Skarvning av skena
Skydd
Slutfäste
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takkrok infästning
Takkrokens orientering
Taklutning
Väderbeständigt material
Ändfästen
Tak 1, Trina: Vertex DE09.05
Godkända kontrollpunkter
10/11
Dragavlastade
Dräneringshål
Fästenas placering
Fästenas överlappning
Förbindelse av kontakter
Föremål mot bakstycke
Höjdskillnad
Mellanrum panelram
Skador
Skugga
Ej tillgängligt vid besiktning
1/11
Strängförläggning
Varselmärkning
Anmärkningar
1/4
4.1 Varning för likström
Inte godkänd
Märkning saknas.
SS 436 40 00 (712.514) / (134.1.7)
Godkända kontrollpunkter
3/4
Informering av solceller
Tillförlitligt fäst
Varning för backspänning
Växelriktare
Anmärkningar
3/27

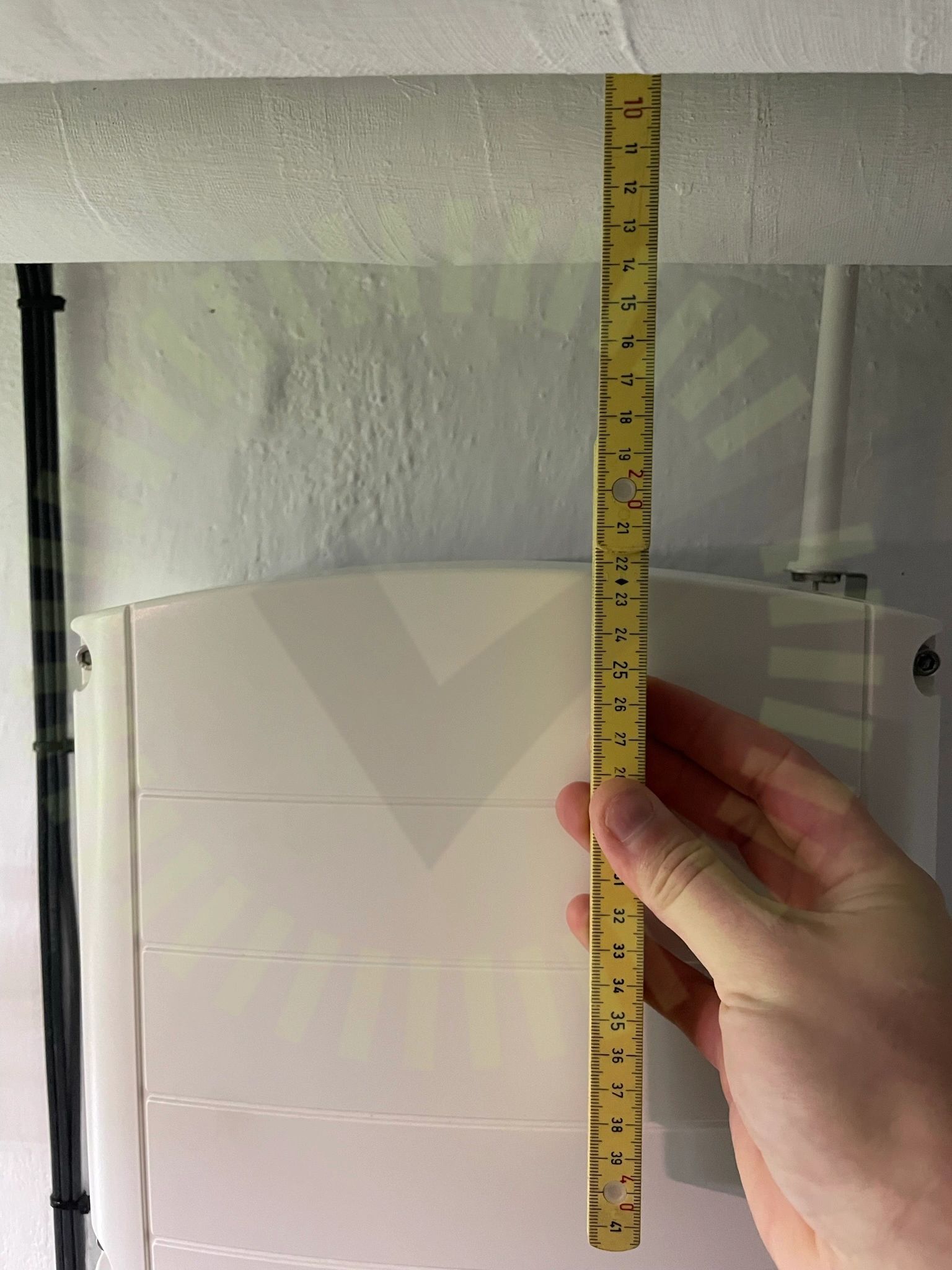

5.1 Avstånd
Inte godkänd
Montage ej enligt tillverkarens anvisningar.
Tillverkarens anvisningar

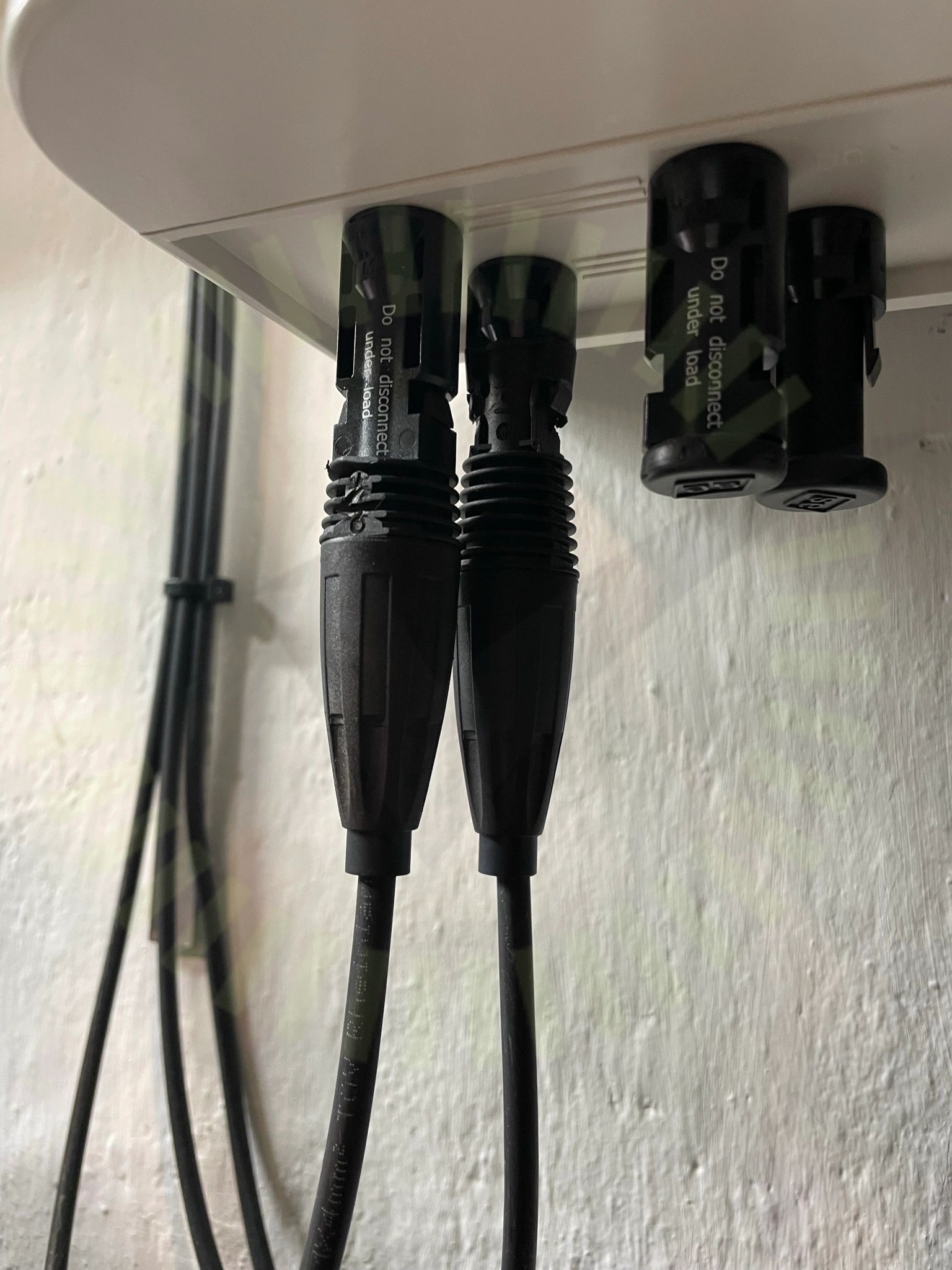

5.2 DC Kontakter
Inte godkänd
Blandade fabrikat på MC4 kontakter.
Tillverkarens anvisningar
5.3 Dokumentation
Inte godkänd
Resultatberäkning saknas.
Godkända kontrollpunkter
24/27
AC Böjradie
AC Förläggning
AC Genomföringar
AC Kabel
AC kabel skarp kant
AC Skador på kabel
Anslutning
DC Förläggning
DC Genomföringar
DC Kablage egenskaper
DC Skador på kabel
DC Yttre påverkan
Dimensionering
Förskruvning
Huvudsäkring
Infästning
Installation
Internet
Ledare fastspända
Märkning
Utrymme
Ventilation
Vinkel
Värmeutveckling
