Besiktningsrapport

8.6

Installation genom

Svea Solar

Datum

14 mars 2023

Ort

Halmstad, Hallands län

Takkrokarnas CC skenstart

Kopplingslåda

Panelkablagets böjradie

+ 5

90% godkända10% ej godkända

Om installationen

PanelerRisen: RSM40-8-xxxMB

MontagesystemCC90- UNUM Betongpannor

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Tak 1, CC90- UNUM Betongpannor

Anmärkningar

4/25

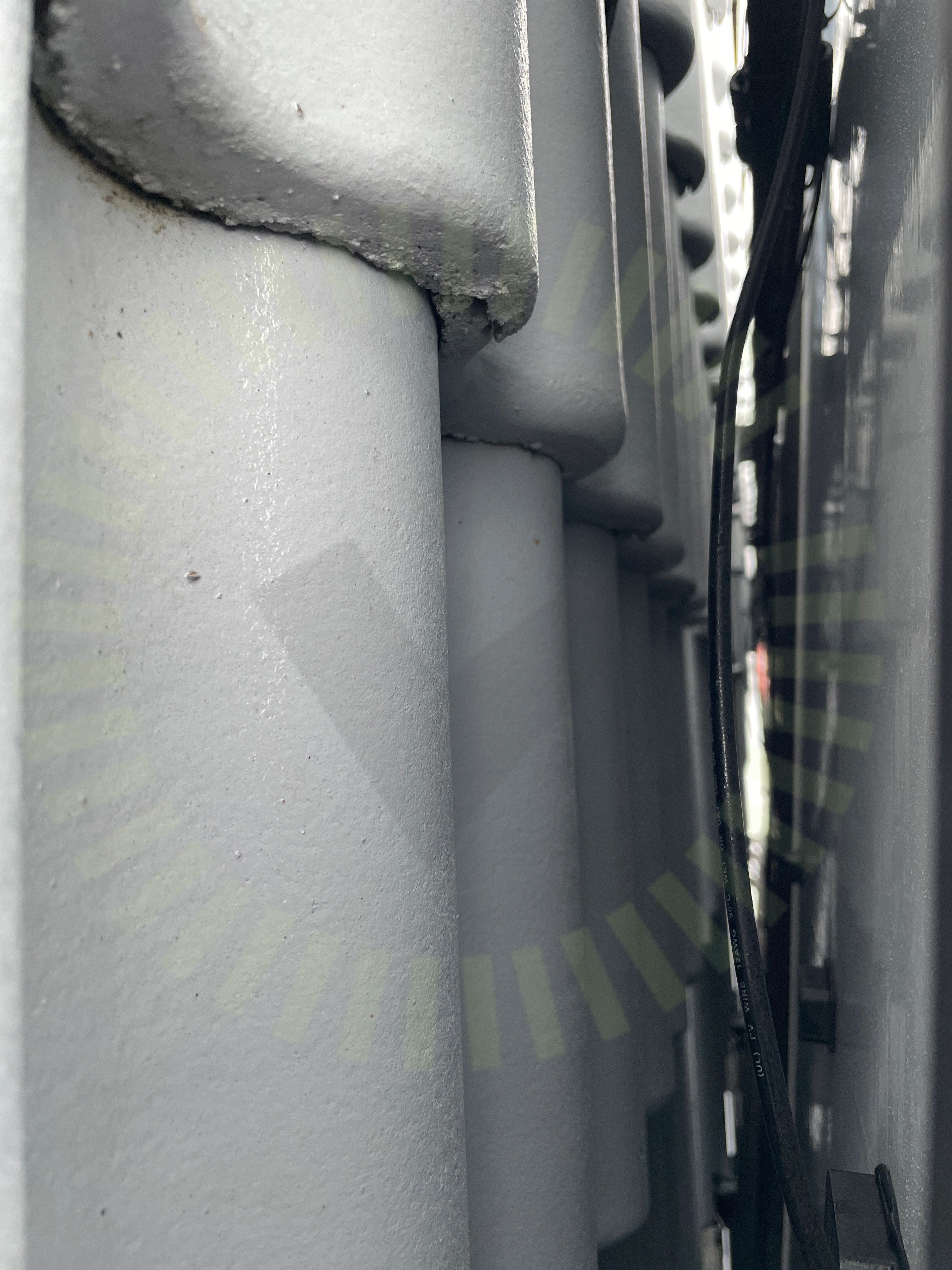

2.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

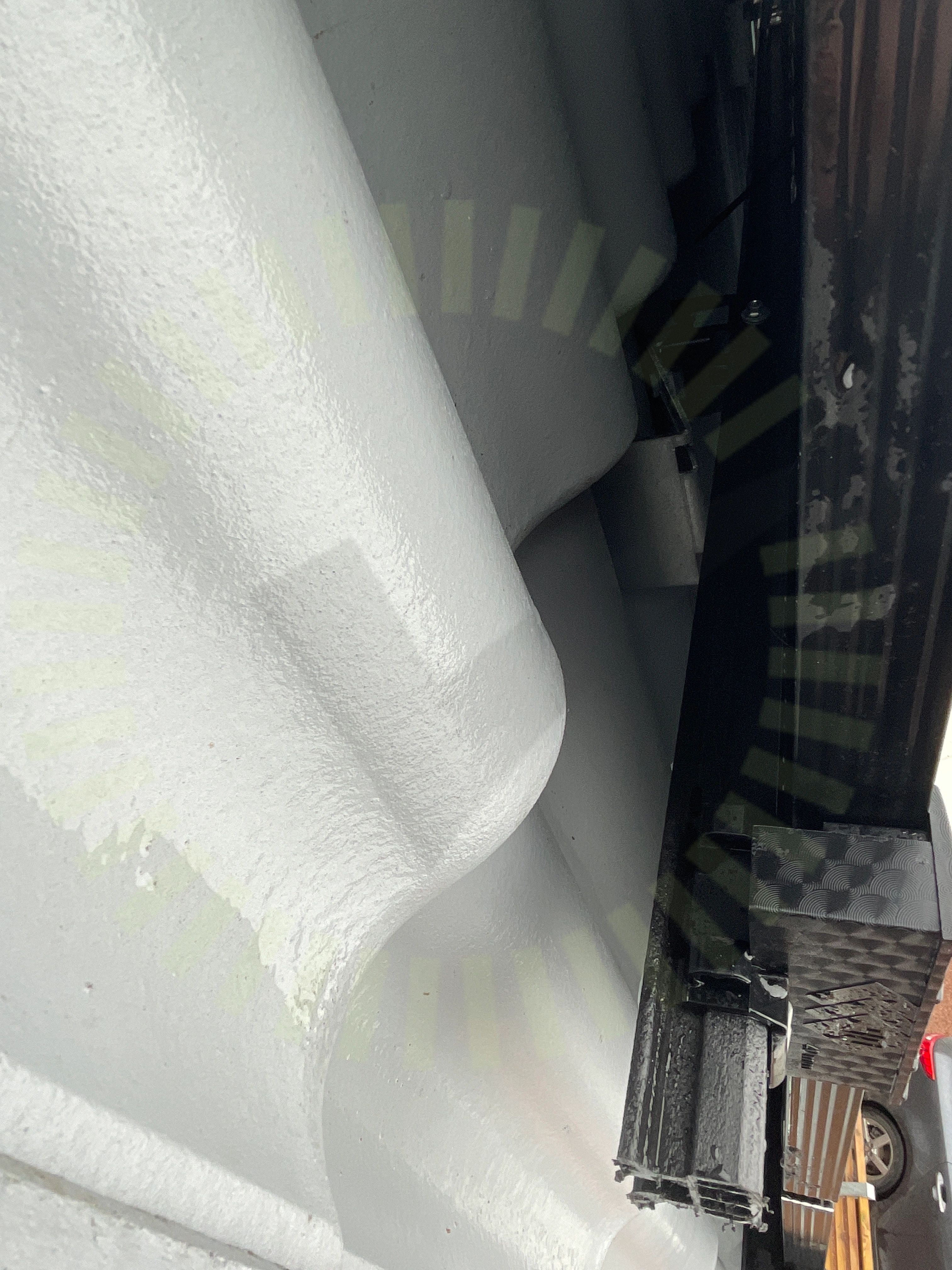

2.2 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Fäst på krok längst ut

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5

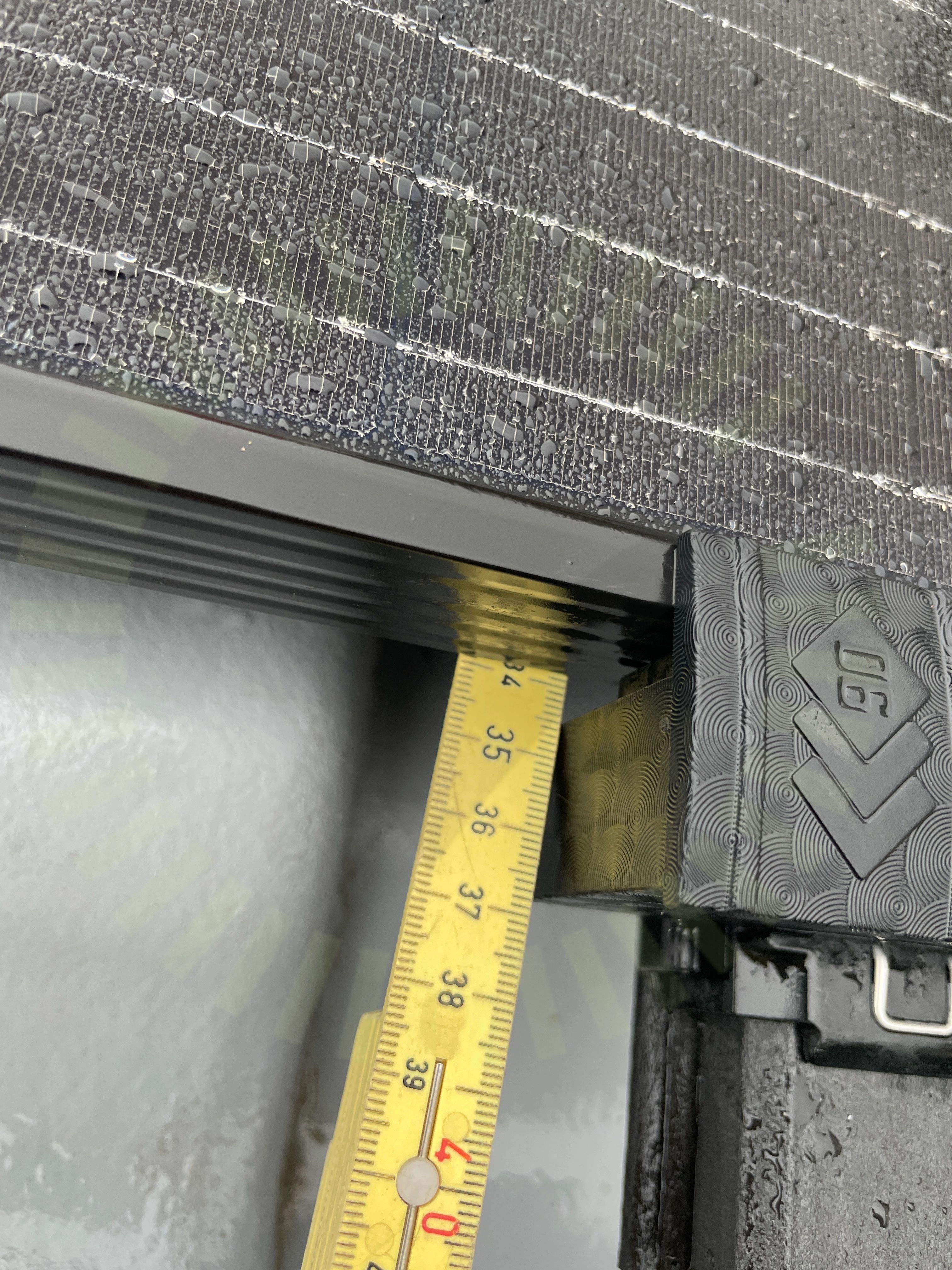

2.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Överstiger tillverkarens anvisningar, uppmätt mått 340 mm

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 2

2.4 Takkrokarnas CC skenstart

Inte godkänd

Andra krok vid skenstart är för långt ifrån första

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, 2

Godkända kontrollpunkter

20/25

Främmande materialKlämmans orienteringKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenskarvarSkyddSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCTakkrokstyperVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Tak 1, Risen: RSM40-8-xxxMB

Anmärkningar

2/18

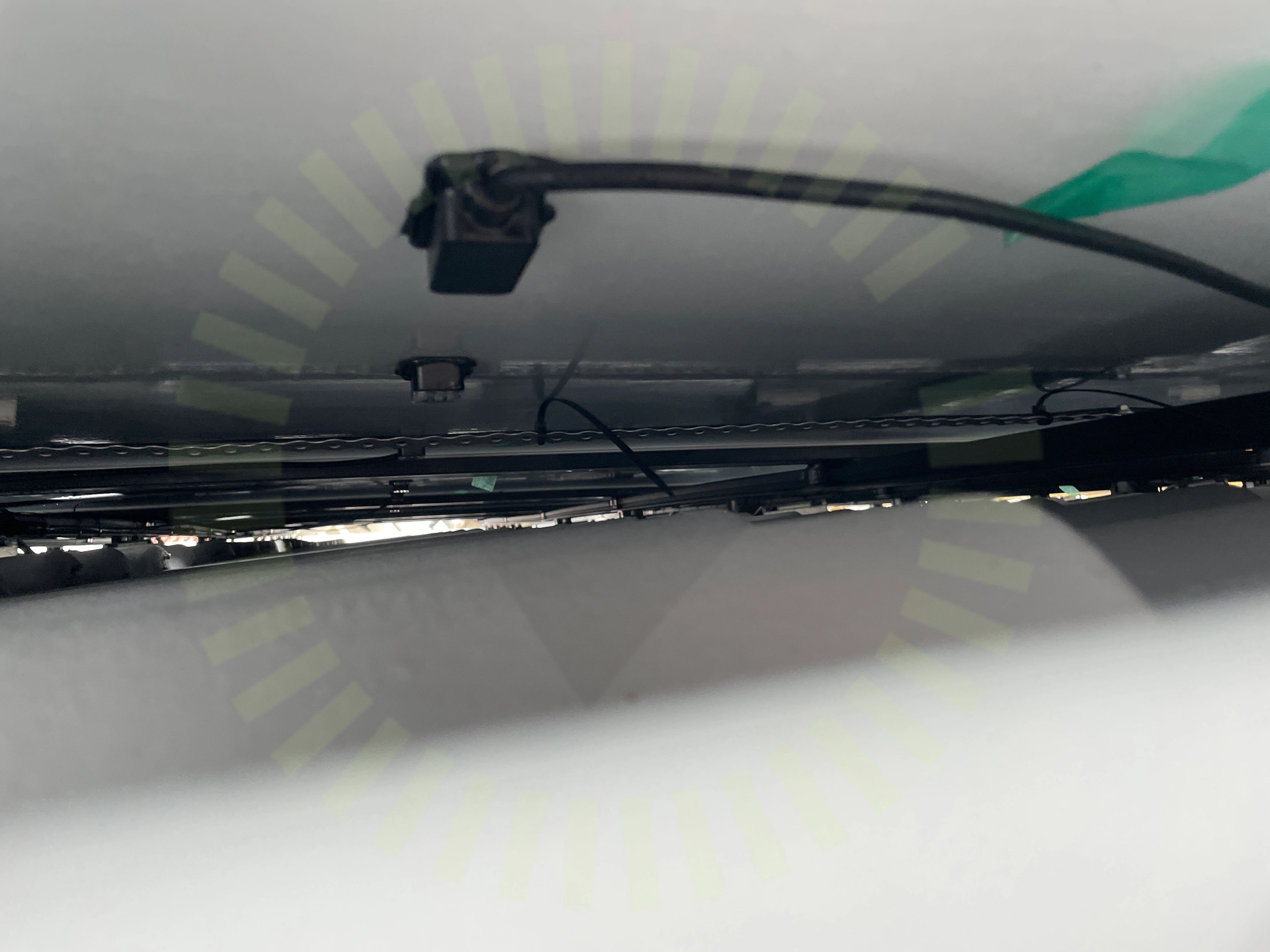

3.1 Kopplingslåda

Inte godkänd

Kablage ut från panel hårt draget

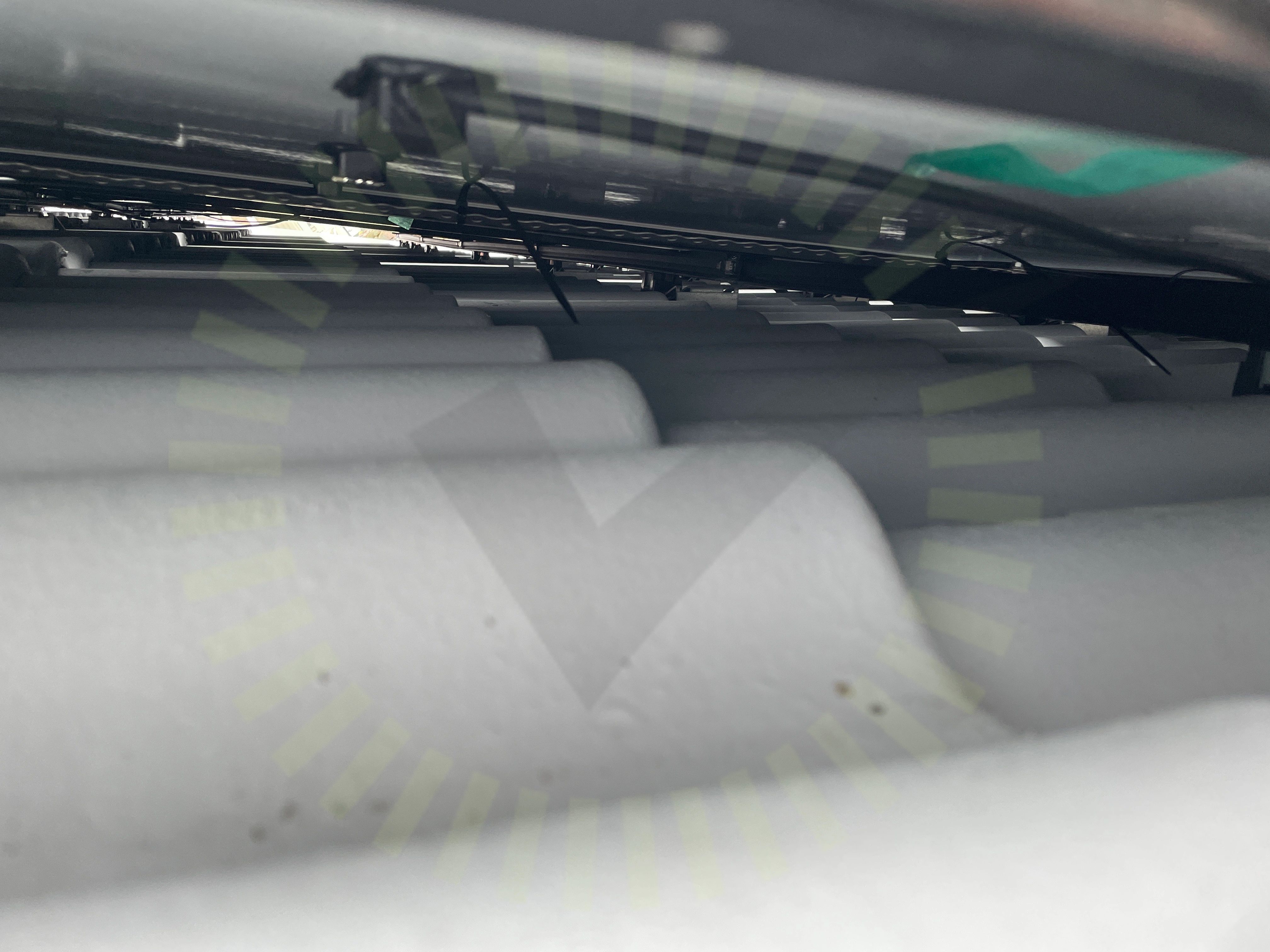

3.2 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

16/18

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontakterPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Anmärkningar

1/4

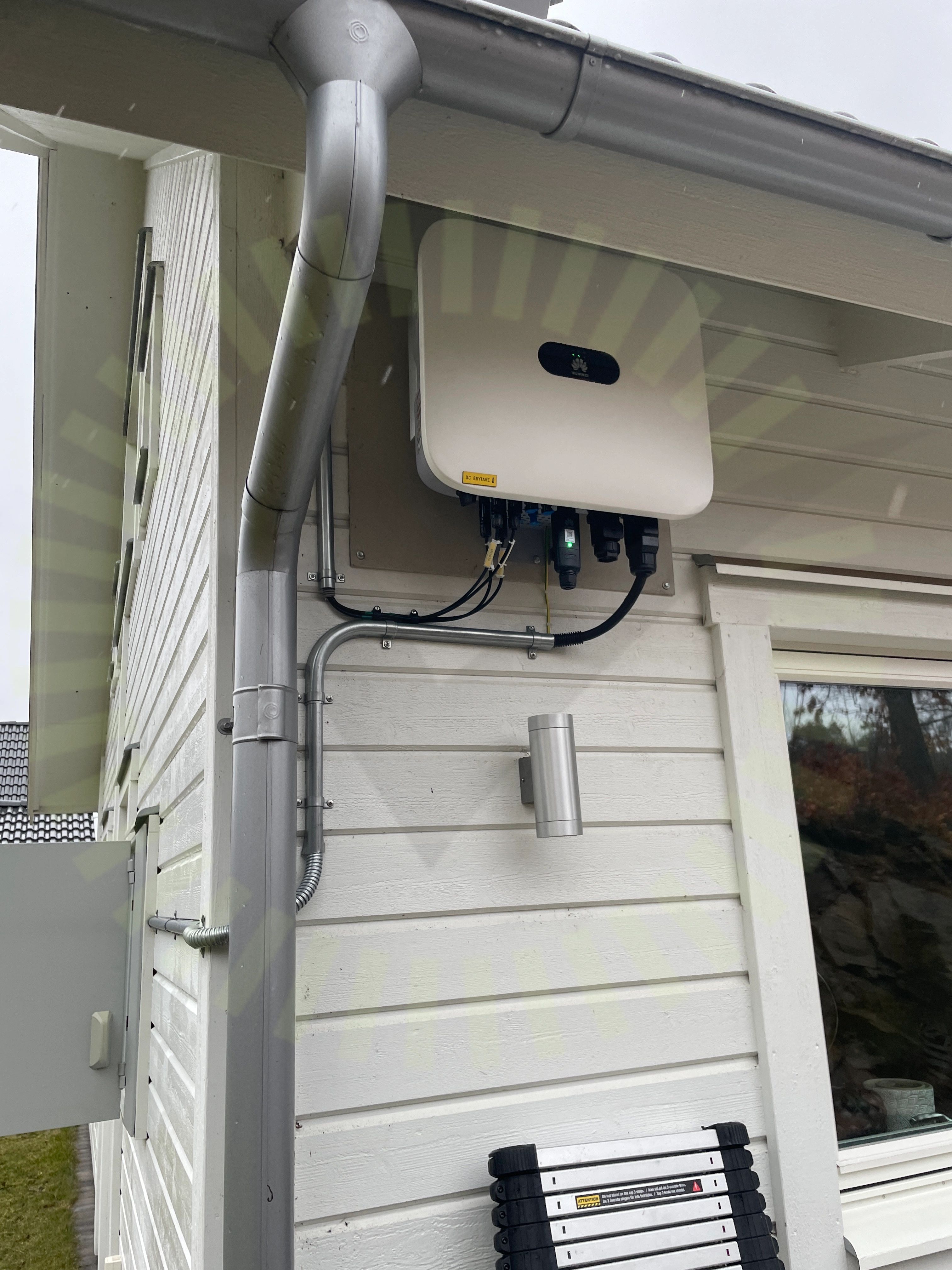

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/4

Informering av solcellerTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

2/33

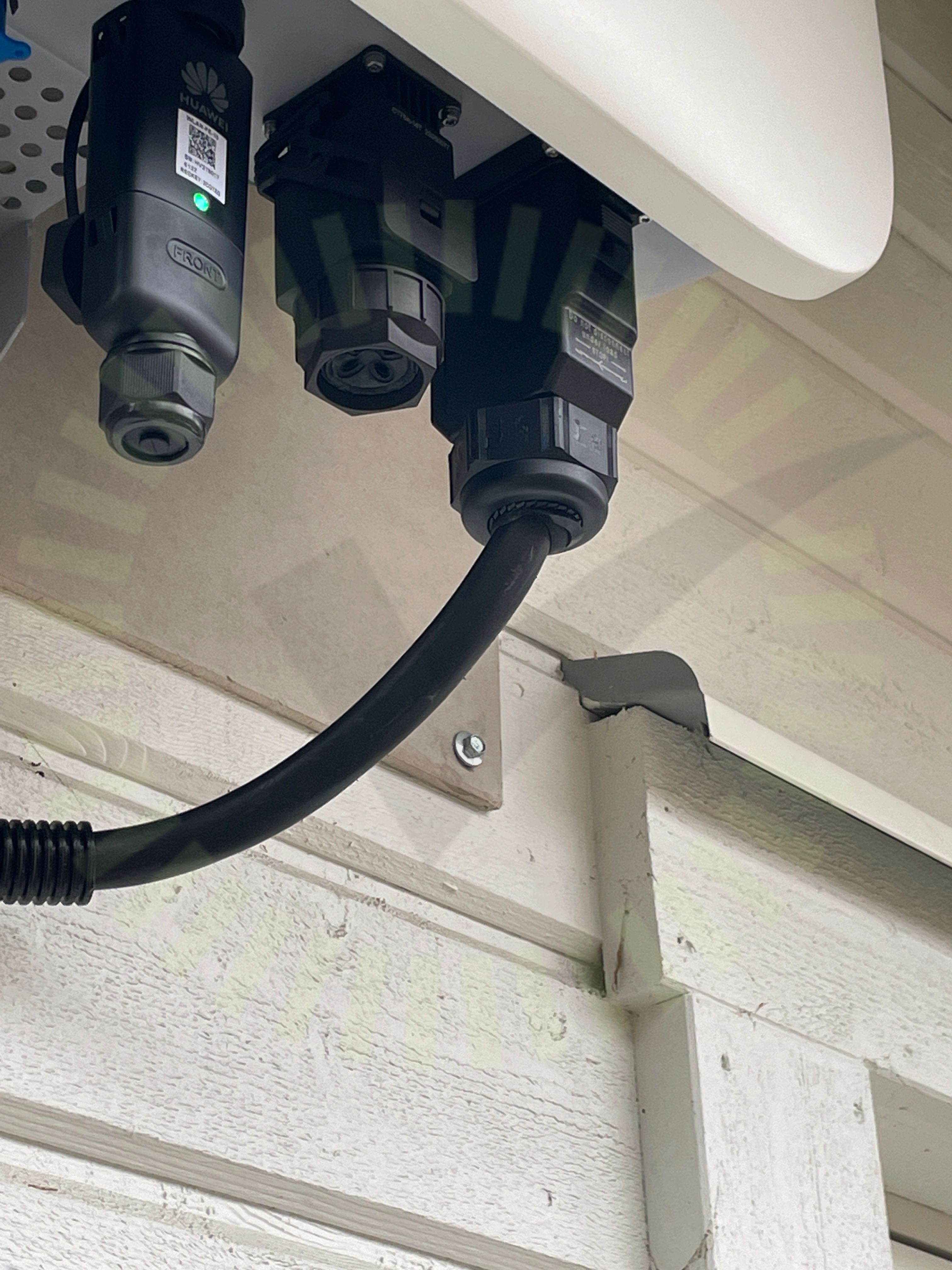

5.1 AC Böjradie

Inte godkänd

Kabelns böjradie är för snäv vid ingång på växelriktare

SS 436 40 00 (522.8.3)

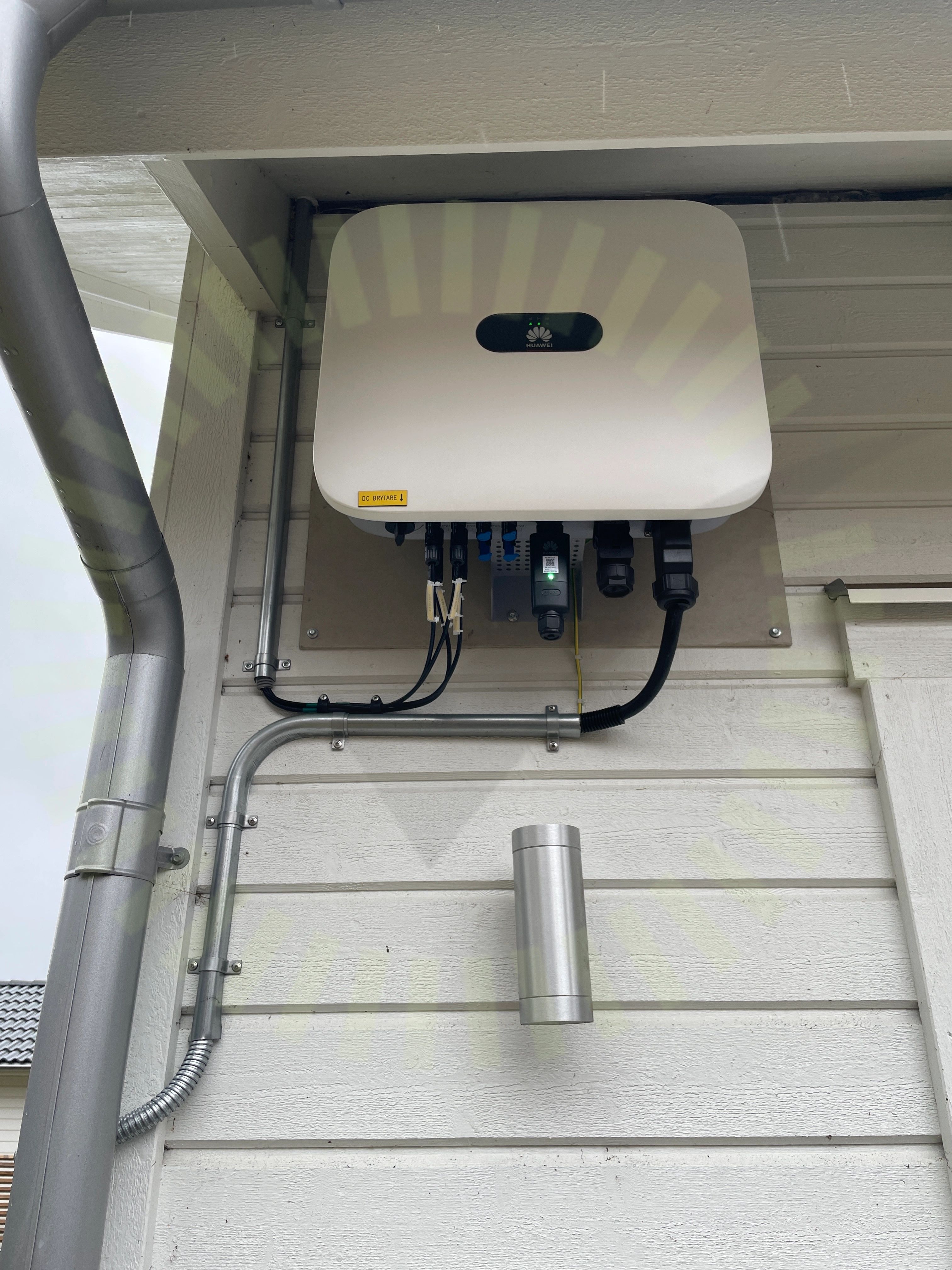

5.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Växelriktare placerad för nära tak

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/63e39280/space-requirements

Godkända kontrollpunkter

31/33

AC Anslutning VäxelriktareAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd till havetBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiLedare fastspändaMärkningSäkringsdimensionVentilationVäderskyddVäxelriktarens IP klassning
