Besiktningsrapport
9.6
Installation genom
1KOMMA5°
Datum
25 april 2024
Ort
Veberöd, Skåne län
Skenornas infästning
Klämmornas placering
96% godkända
4% ej godkända
Om installationen
Paneler
Jinko:Tiger Neo N-type 54HL4-B 400-420W
Montagesystem
ESDEC Lutande Panntak
Växelriktare
SunGrow: SG15-20RT
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
4/4
Avtal
Mätprotokoll DC
Strängschema
Wifi
Tak 1, ESDEC Lutande Panntak
Anmärkningar
1/26
2.1 Skenornas infästning
Inte godkänd
Gafflar trycker inte mot skenans botten, flyter en bit ovanför vid flertalet ställen.
BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Godkända kontrollpunkter
24/26
DC kabel förläggning
Dräneringskanal
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmans placering i skena
Läktinfästning
Mittklämmor
Panelramens höjd
Panelstorlek
Skador
Skenans utstick för klämma
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takets lutning
Takkrokarnas CC
Takkrokens höjdjustering
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/26
Takgenomföring
Tak 1, Jinko:Tiger Neo N-type 54HL4-B 400-420W
Anmärkningar
1/16

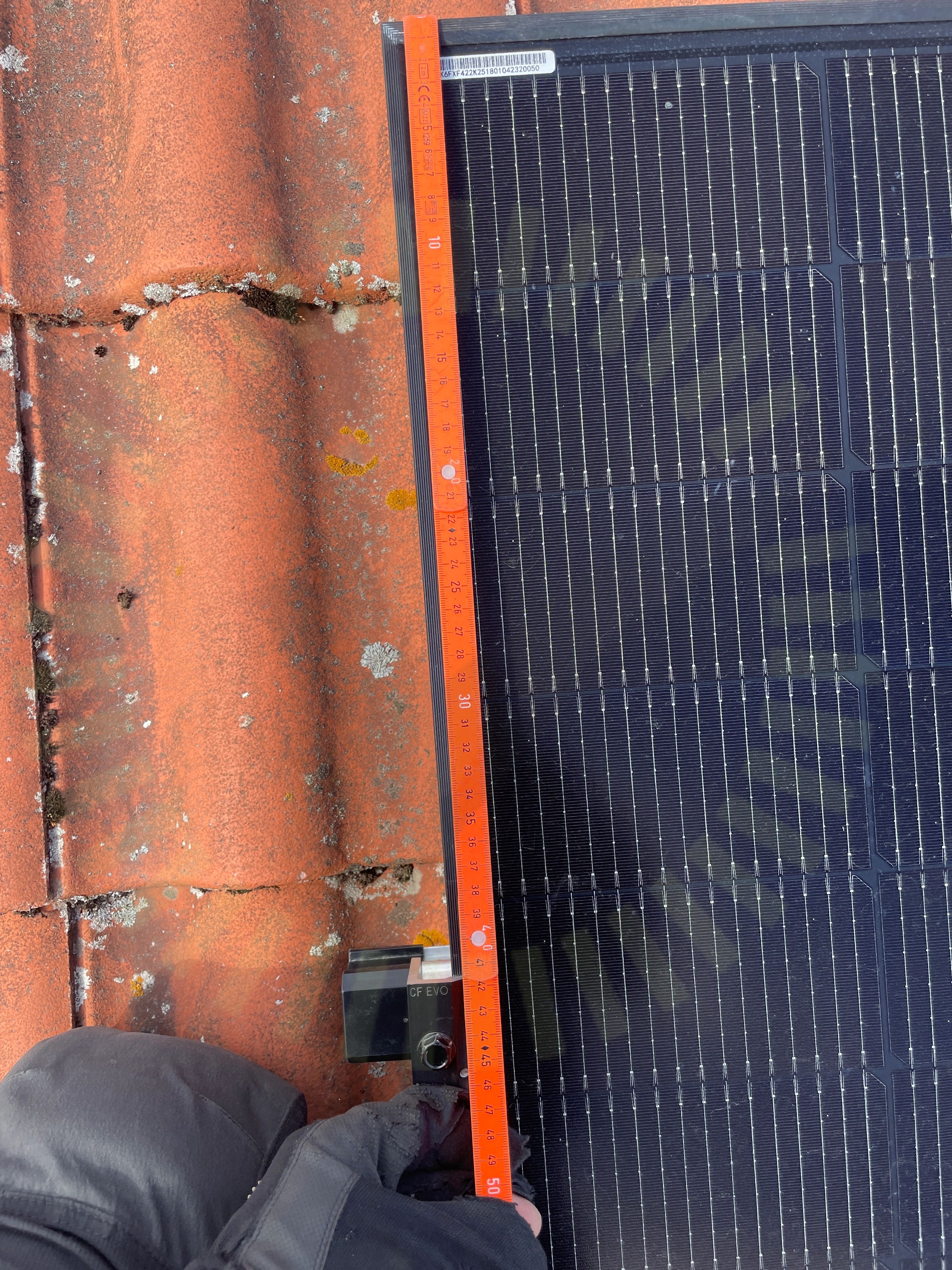

3.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Uppmätt 450mm.
Godkända kontrollpunkter
15/16
Avstånd till havet
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/35
5.1 Dubbel matning
Inte godkänd
Befintlig installation är inte anpassad för dubbel matning. Man har säkrat av matande kabel in i garaget. Det är matande kabel in i bostaden som har en risk för att bli belastad med mer än vad den har kapacitet för.
Godkända kontrollpunkter
34/35
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
AC kablage skarp kant
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Kontakter anslutning
DC Kontakter stress
DC Max Spänning
DC Max Ström
DC Min Spänning
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Infästning
Jordning av chassi
Kabeldimensionering
Ledare Fastspända
Likspänningskomponenter
Märkning
Placering
Skadat kablage
Strängdesign
Säkringsdimension
Uppskalad ledare
Ventilation
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
