1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.5
Installation genom
Mölndal Energi Aktiebolag
Datum
2 januari 2024
Ort
Mölndal, Västra Götalands län
87% godkända13% ej godkända
Om installationen
PanelerLongi: LR5-54HPB
MontagesystemSchletter: Rapid Roof Hooks
VäxelriktareGroWatt: MOD 3-10KTL3-XH
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Mölndal Energi Aktiebolag som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
GroWatt: MOD 3-10KTL3-XH
Anmärkningar
7/39

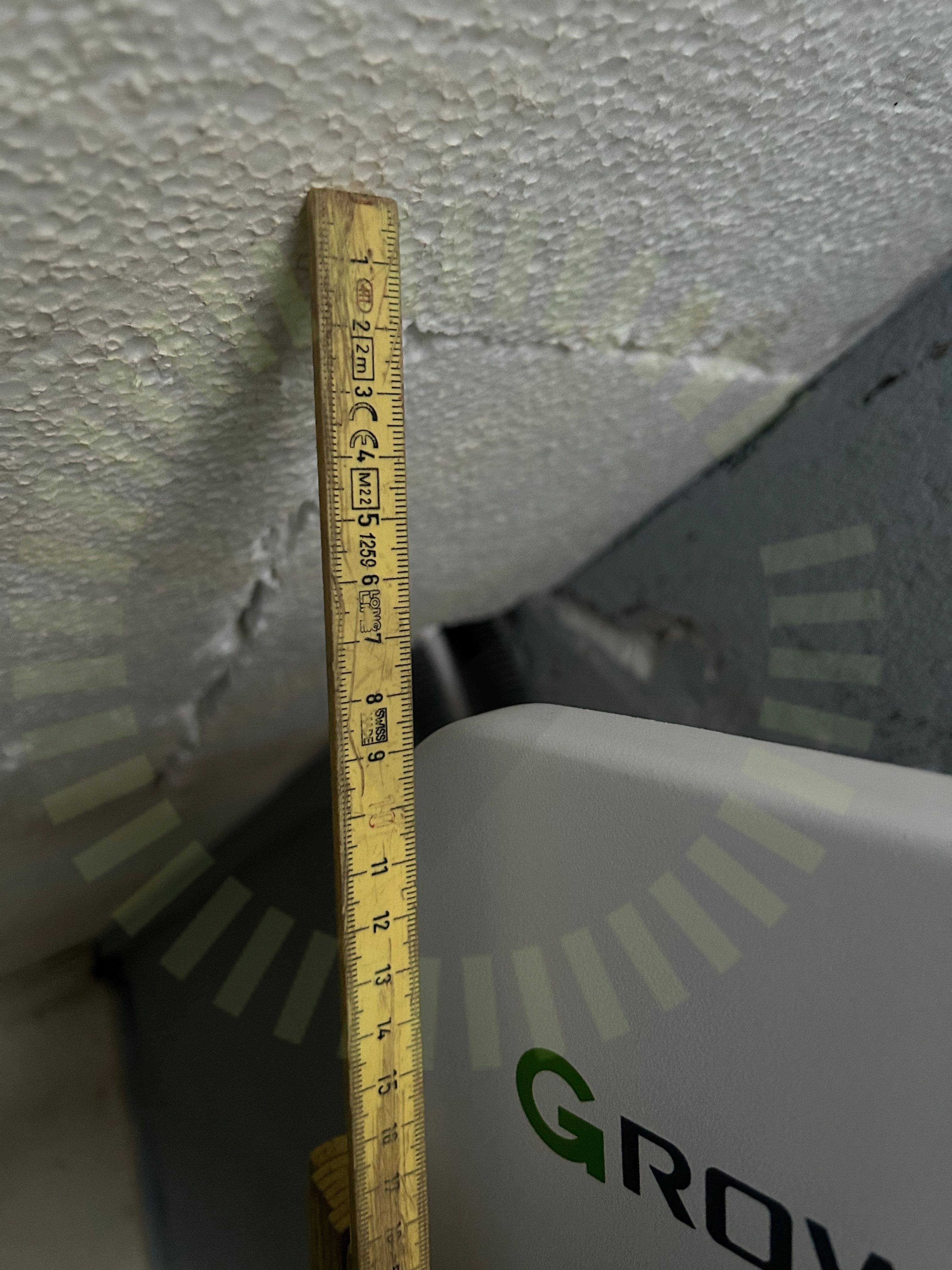

2.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12

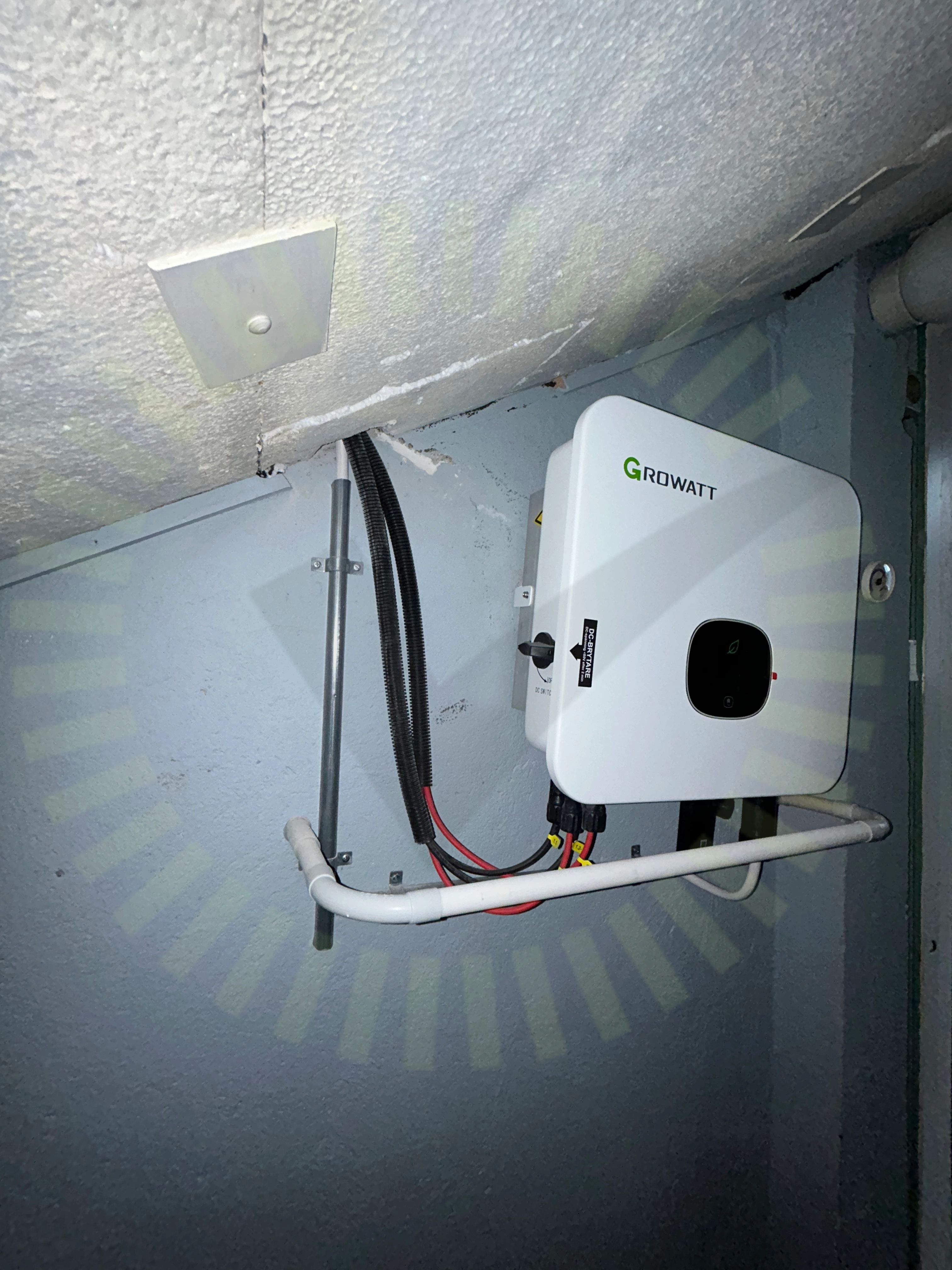

2.2 DC Kablage förläggning
Inte godkändKablaget är inte uppfäst så det har tillräckligt stöd.

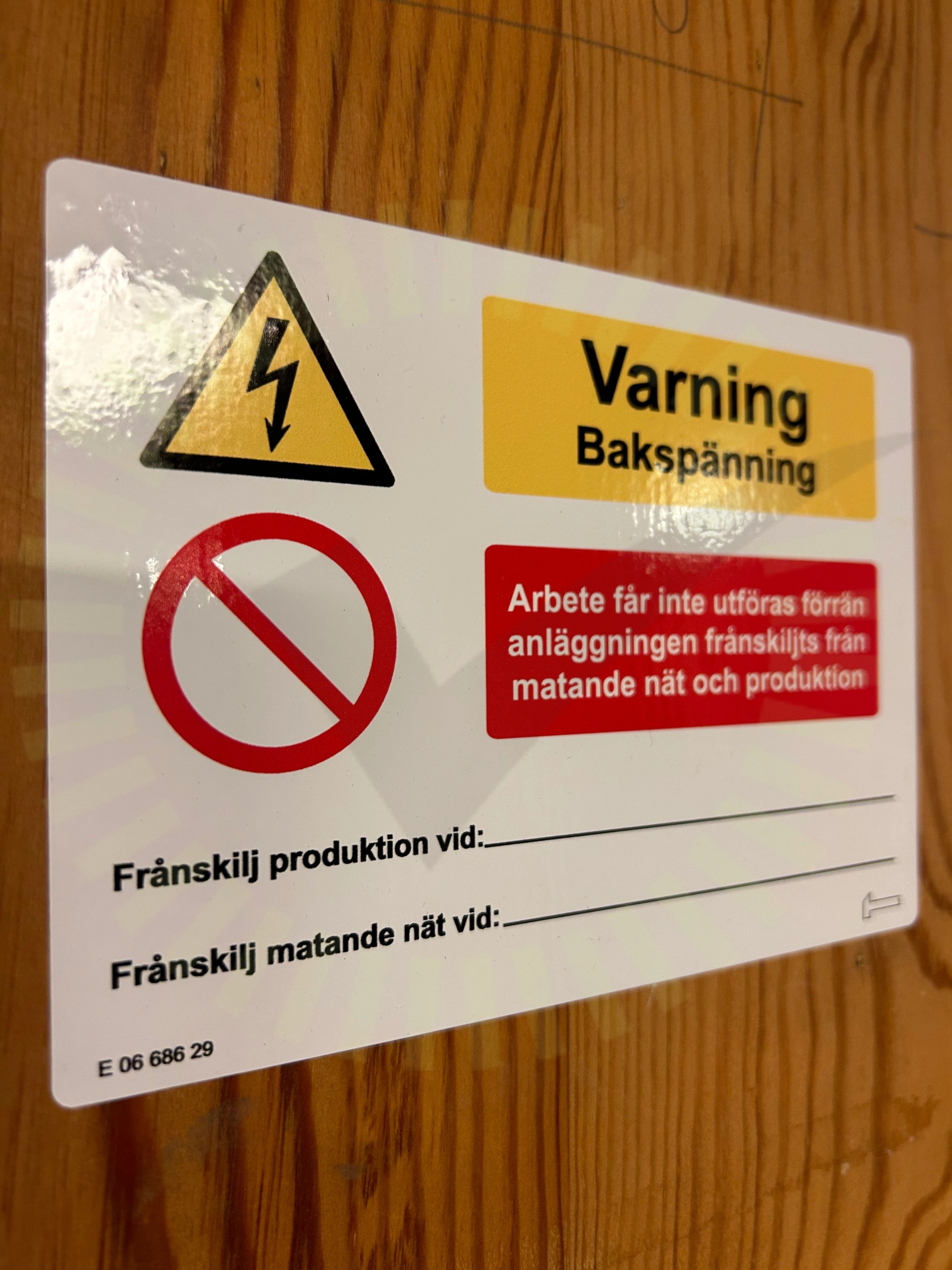

2.3 Identifiering
Inte godkändMärkning är inte utfört så att det är tydligt hur frånskiljning ska gå till.
SS 436 40 00 (514.1)

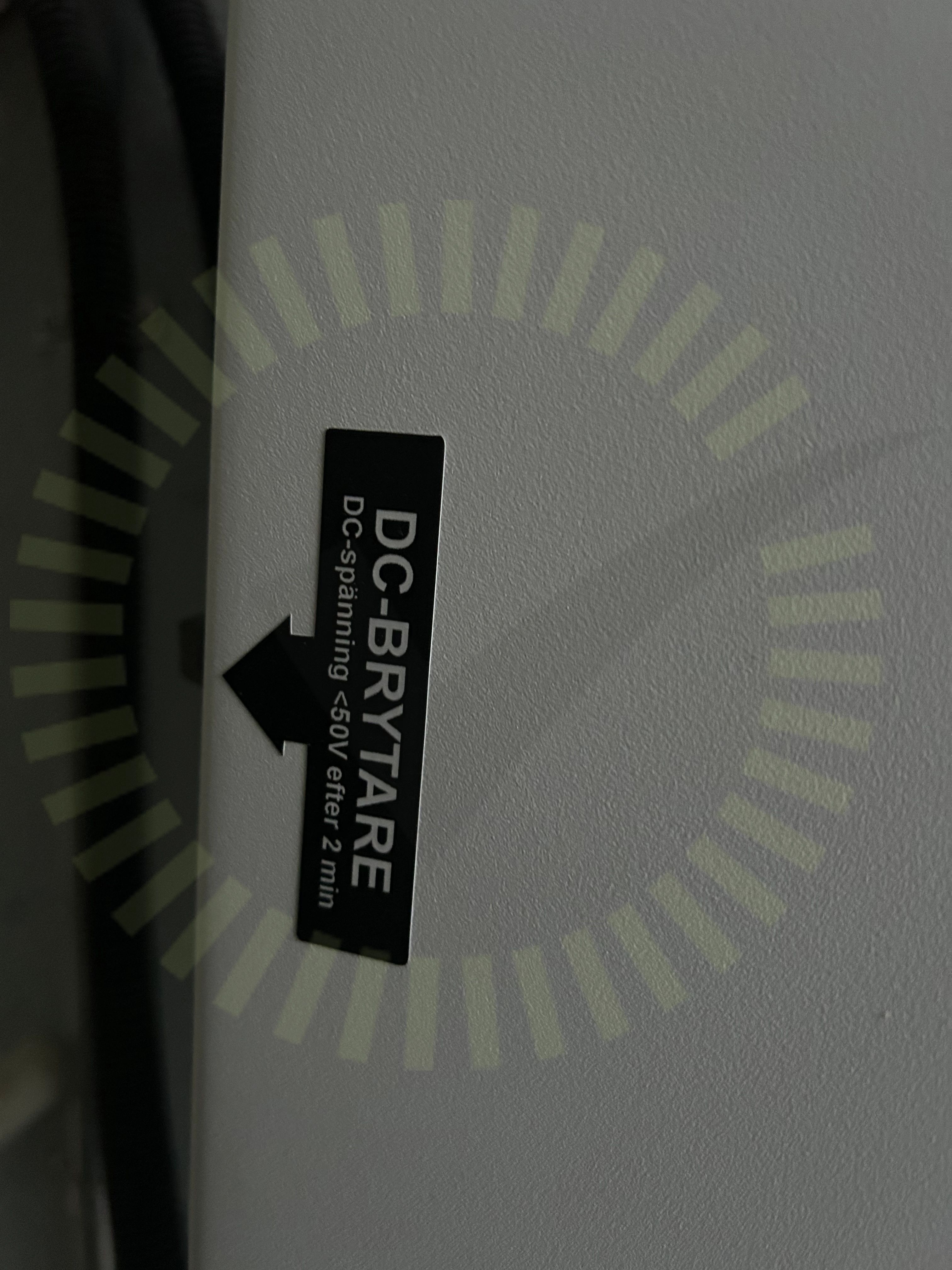

2.4 Missvisande varselmärkning
Inte godkändMärkning är missvisande.

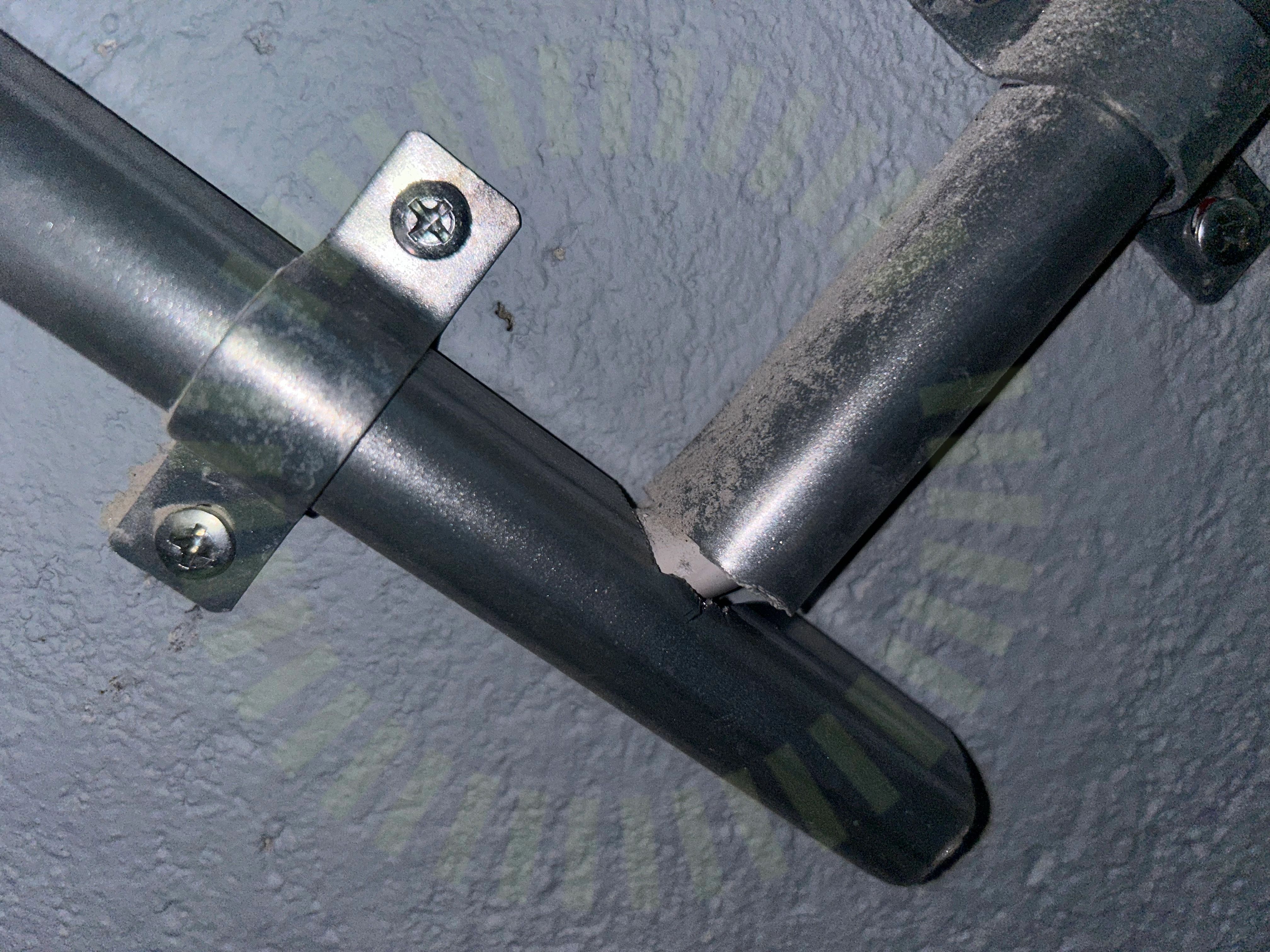

2.5 Skarp kant
Inte godkändKablage ligger mot skarp kant.

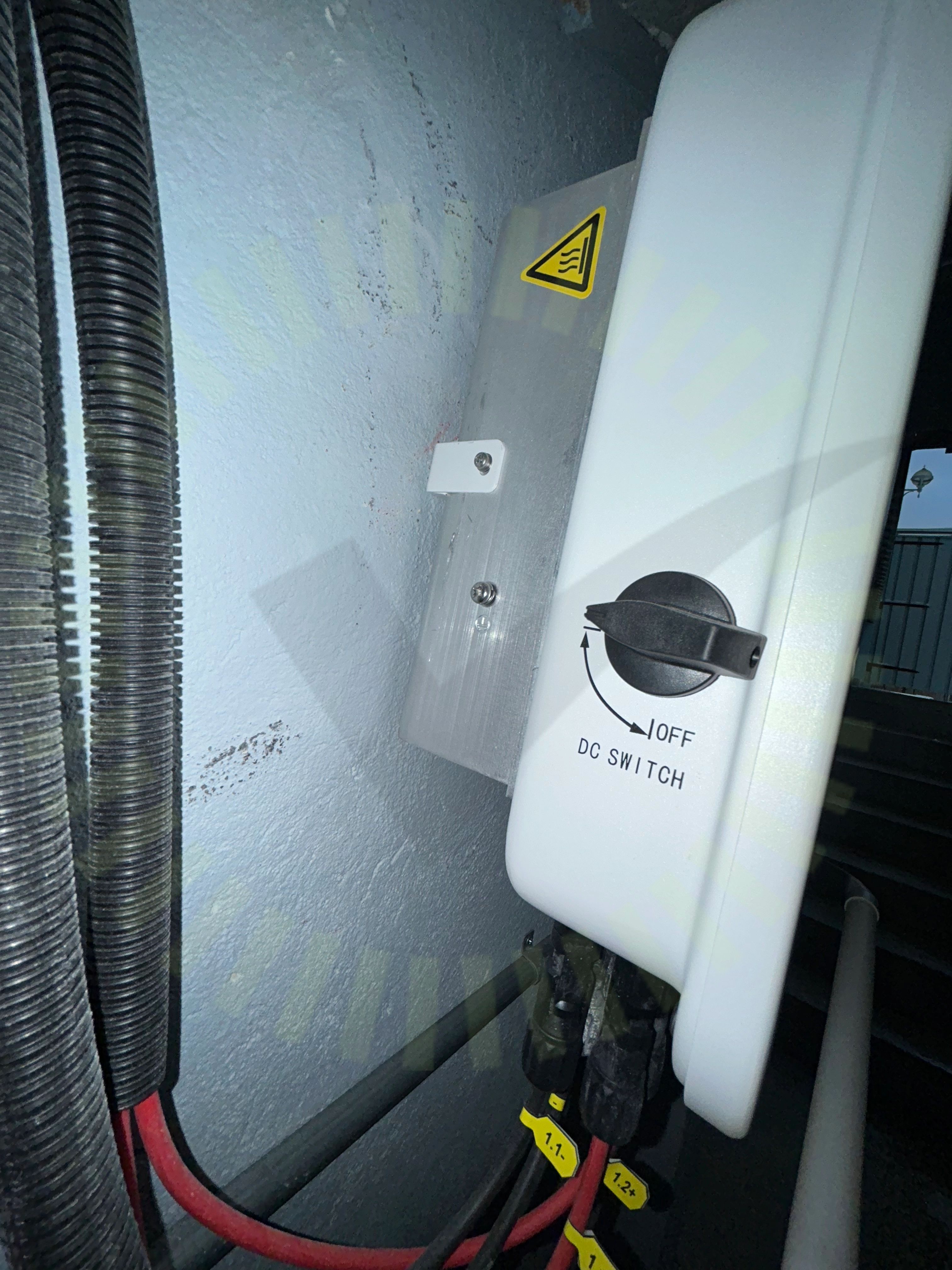

2.6 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 22
2.7 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
32/39AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Longi: LR5-54HPB
Anmärkningar
1/17

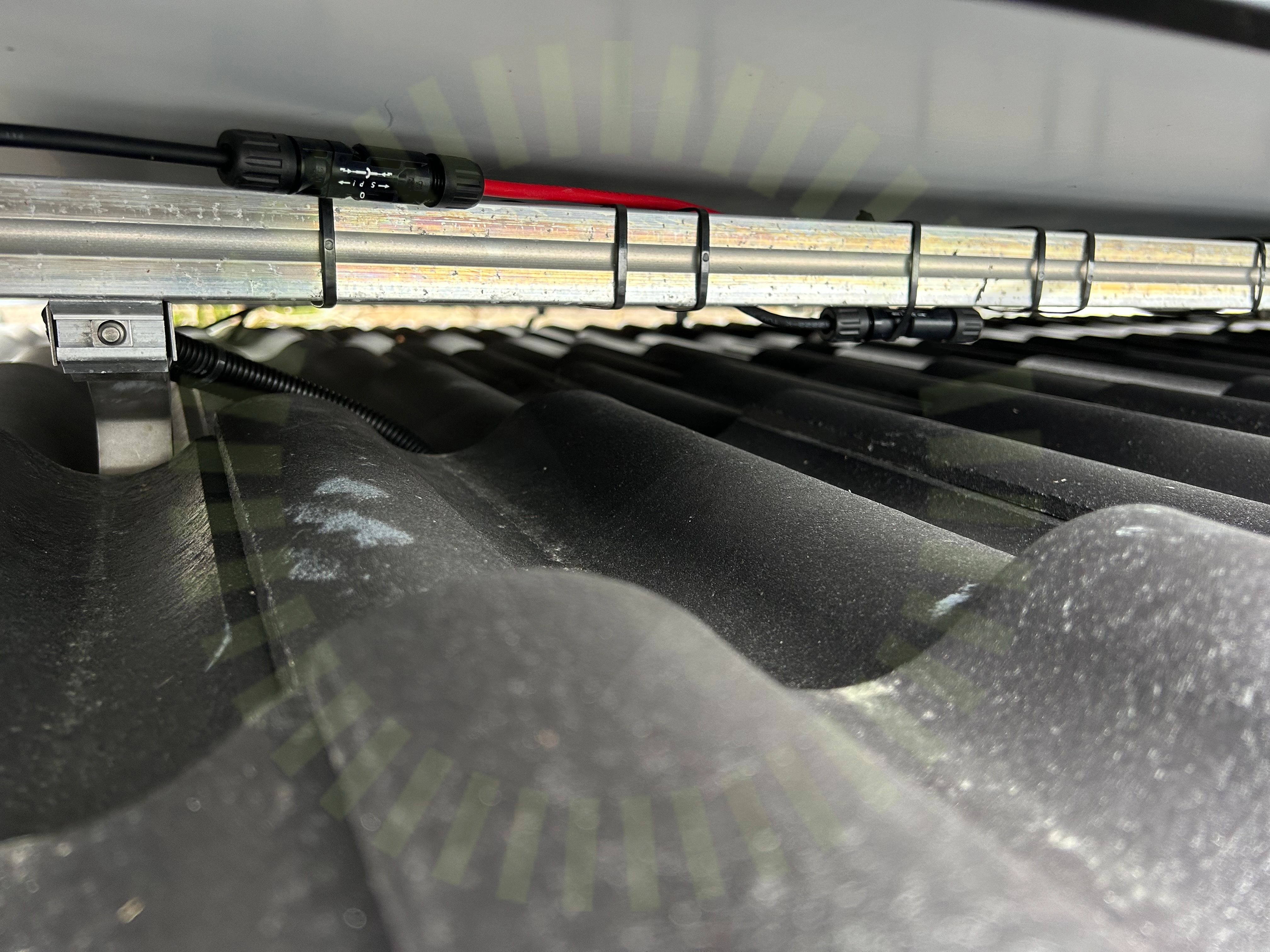

3.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
Godkända kontrollpunkter
15/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslåda böjradieMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning
Ej tillgängligt vid besiktning
1/17Strängförläggning
Schletter: Rapid Roof Hooks
Anmärkningar
4/22

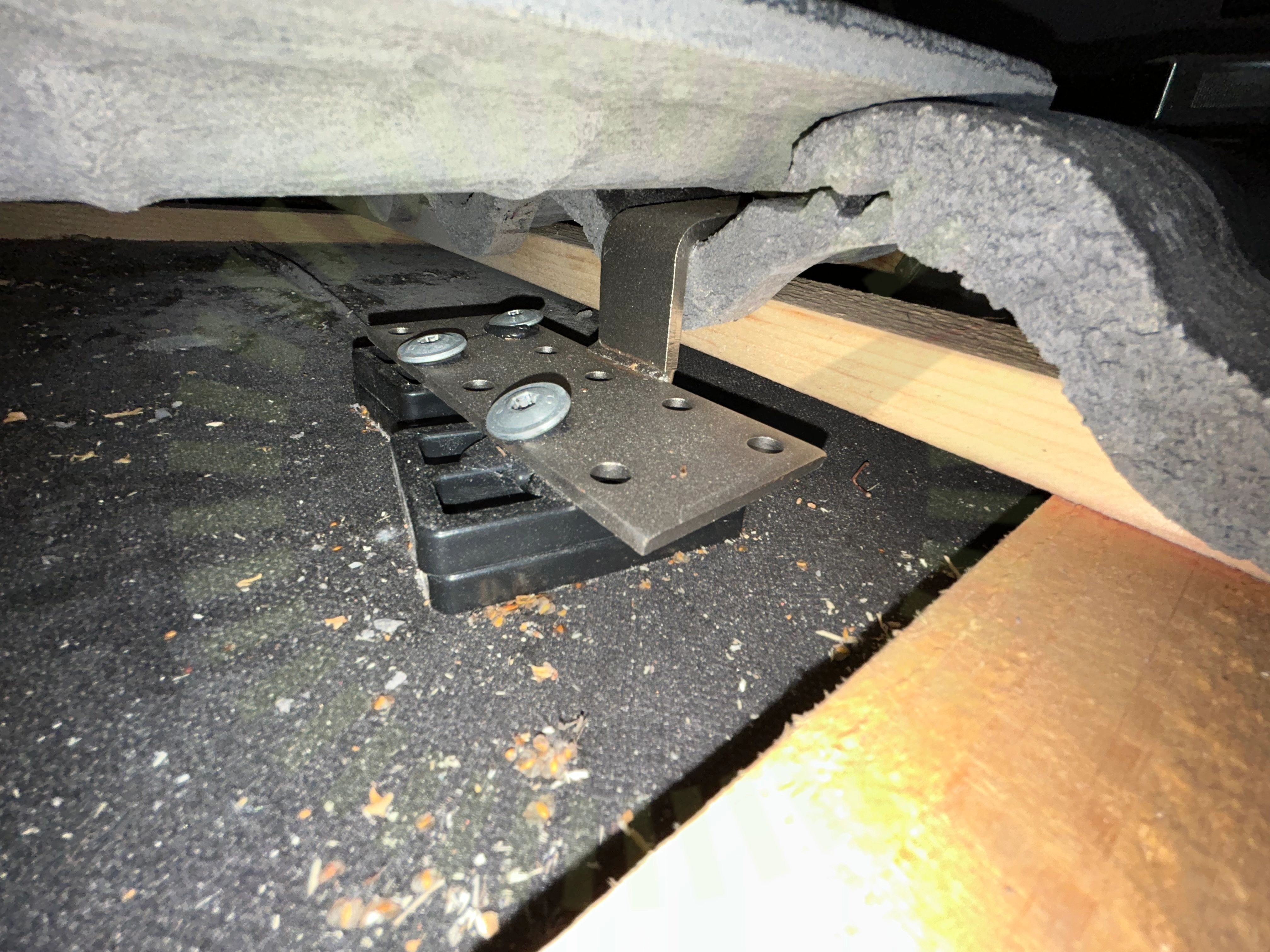

4.1 Infästning utanför takstol
Inte godkändInfästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar. Tester är gjorda för infästning i råspont men är inget som enligt vår senaste kontakt med Schletter ska användas som underlag för att påvisa att det är okej.
4.2 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
4.3 Takkrokarnas CC
Inte godkändAvstånd mellan infästningar är längre i verkligheten än det maximala måttet i lastberäkningen.
Snö- och vindlastberäkning
4.4 Takstolsinfästning
Inte godkändTakkrok är inte fäst i takstol.
Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4
Godkända kontrollpunkter
18/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningUnderliggande takpannaVäderbeständigt materialÄndklämmor
Säkerhetsbrytare AC
Anmärkningar
1/7

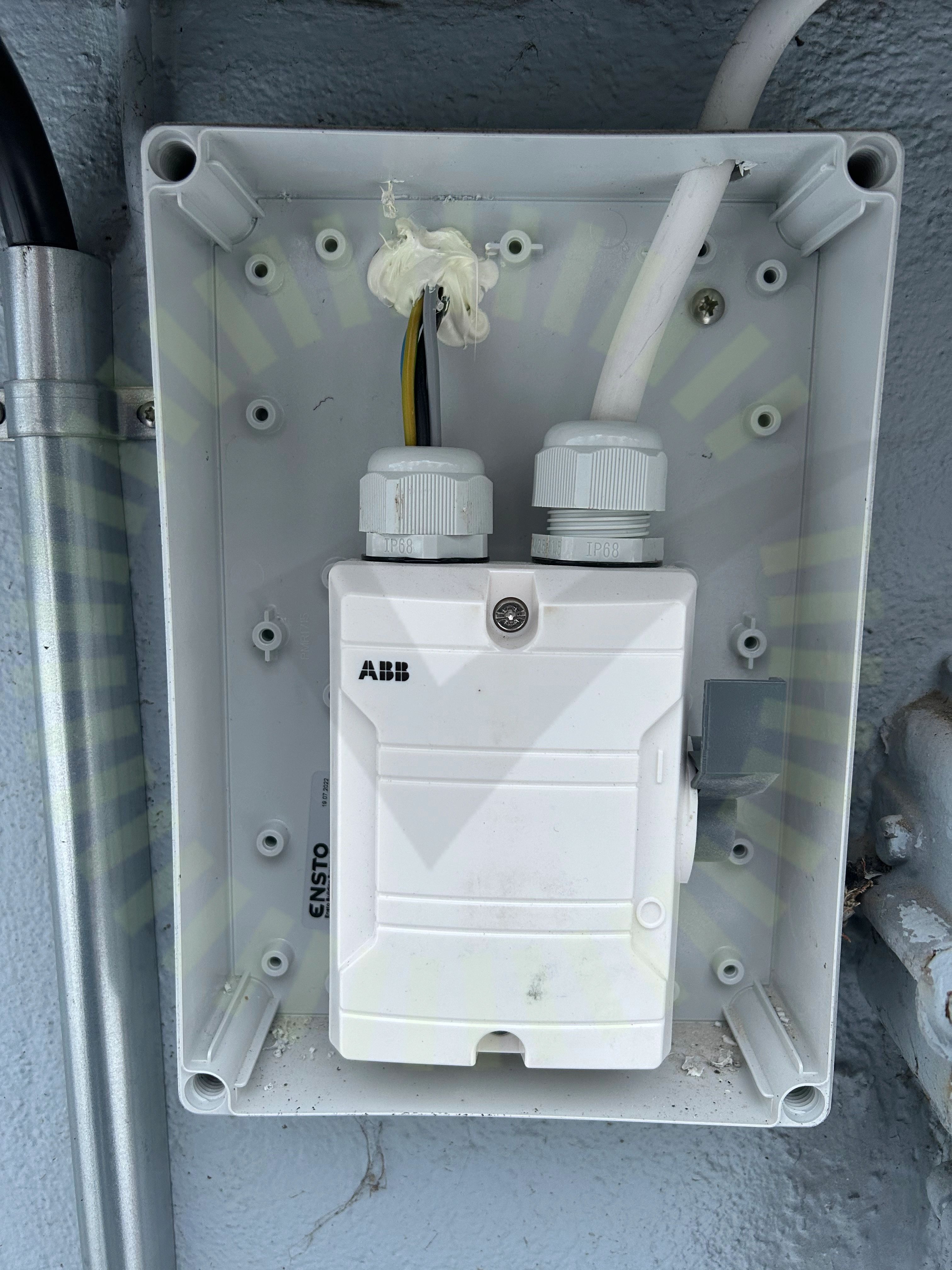

5.1 Kabelinföringar
Inte godkändFörskruvning avsedd för en kabel har oskalad kabel i förskruvningen.
Godkända kontrollpunkter
6/7Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
