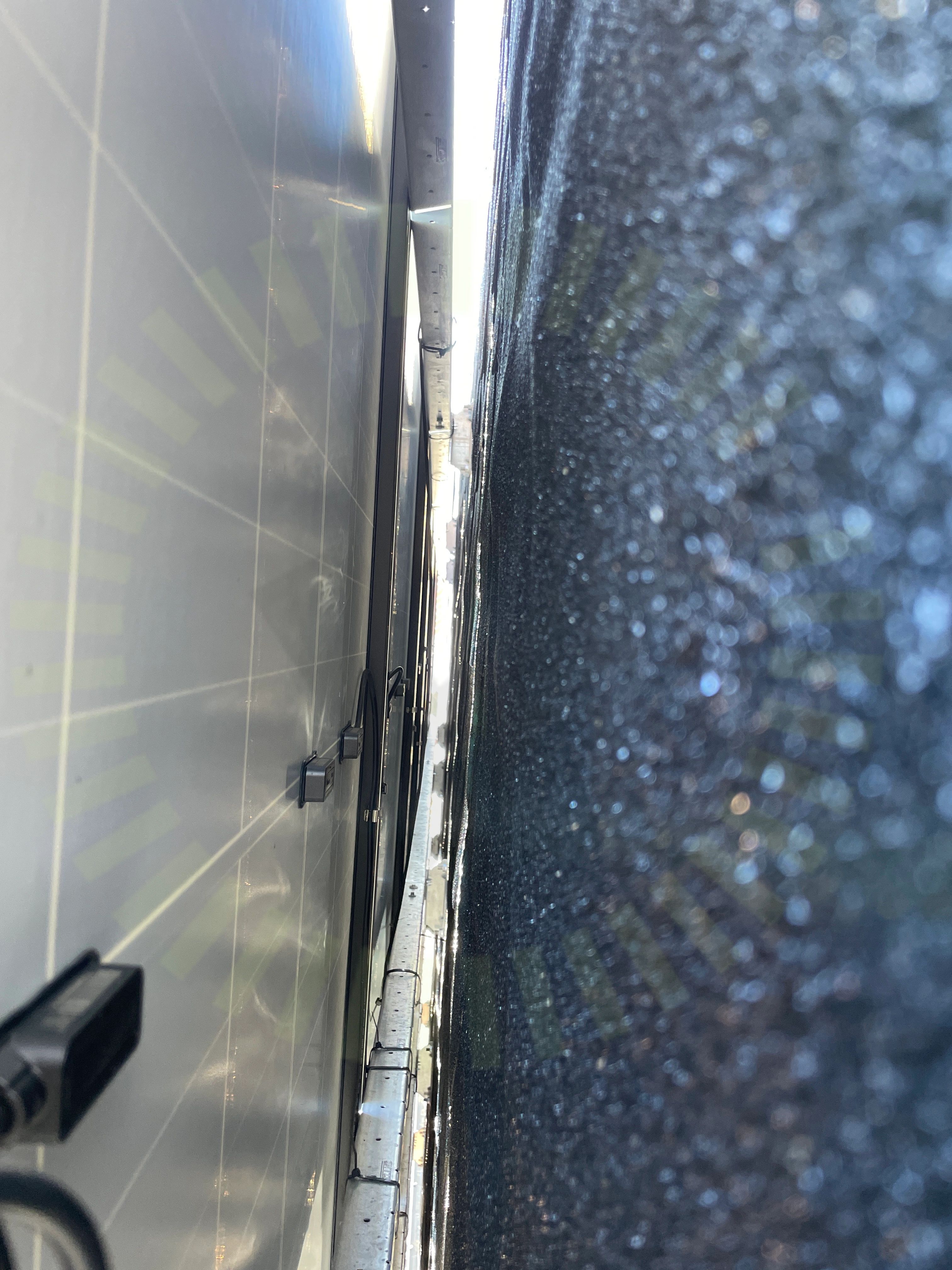

1.1 Kabeluppfästning
Inte godkändKablage ej uppfäst korrekt, kommer att ta skada över tid. Hängande kablage påträffades
SS 436 40 00 (712.521.101 och 522.8.4)
Besiktningsrapport
8.9
Installation genom
Mariebergs Brasvärme & Solenergi
Datum
27 oktober 2022
Ort
Asmundtorp , Skåne län
93% godkända7% ej godkända
Om installationen
PanelerTrina: Vertex DE09.05
MontagesystemWeland Stål: Papptak
MontagesystemRenusol: VS+
VäxelriktareGoodWe: SDT G2 4K-15K
TillbehörSäkerhetsbrytare AC
Installerad av Mariebergs Brasvärme & Solenergi som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Garage, Renusol: VS+
Anmärkningar
3/18

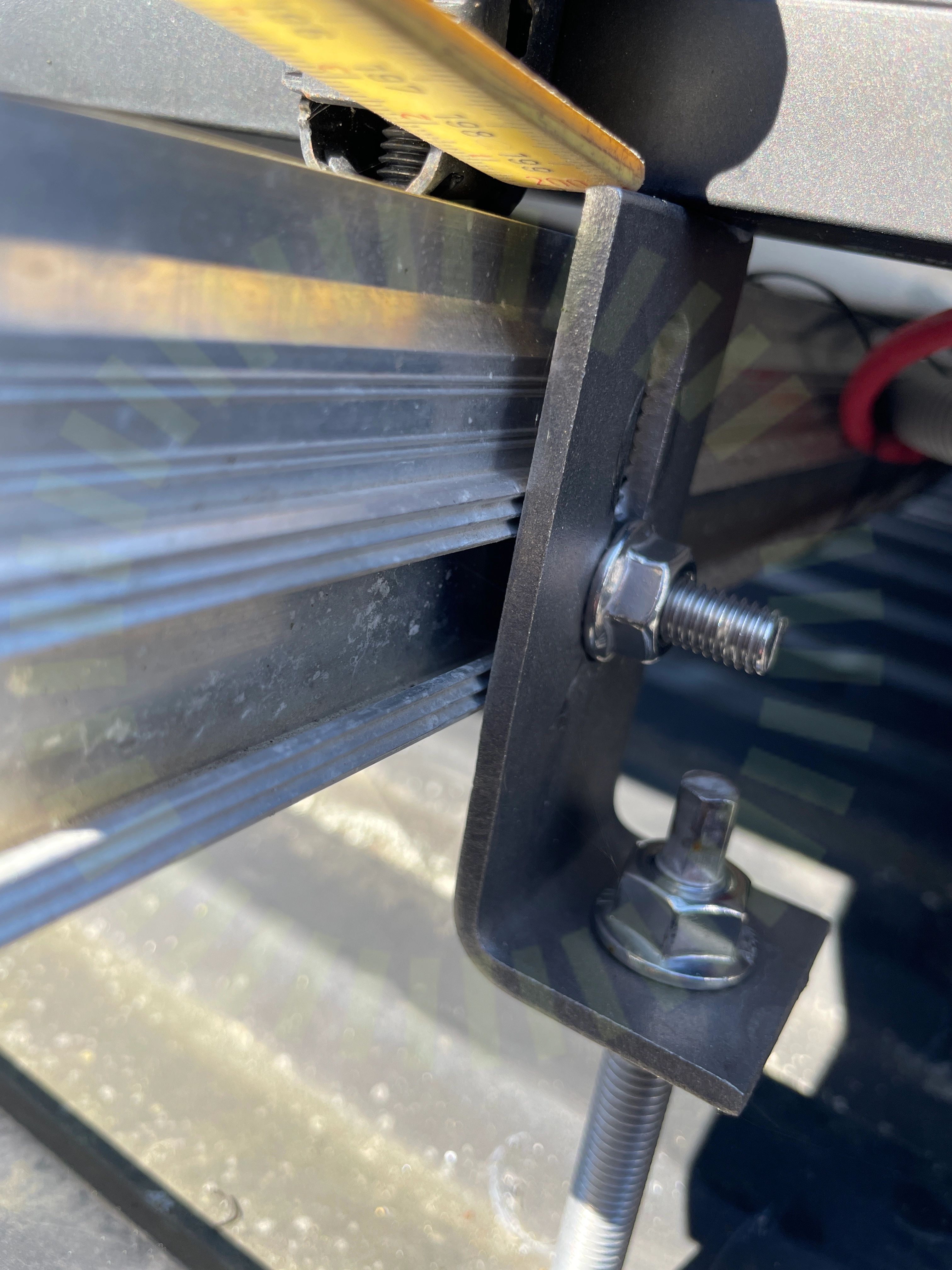

1.2 Skenornas infästning
Inte godkändFästet ligger över skenans övre kant
Tillverkarens anvisningar

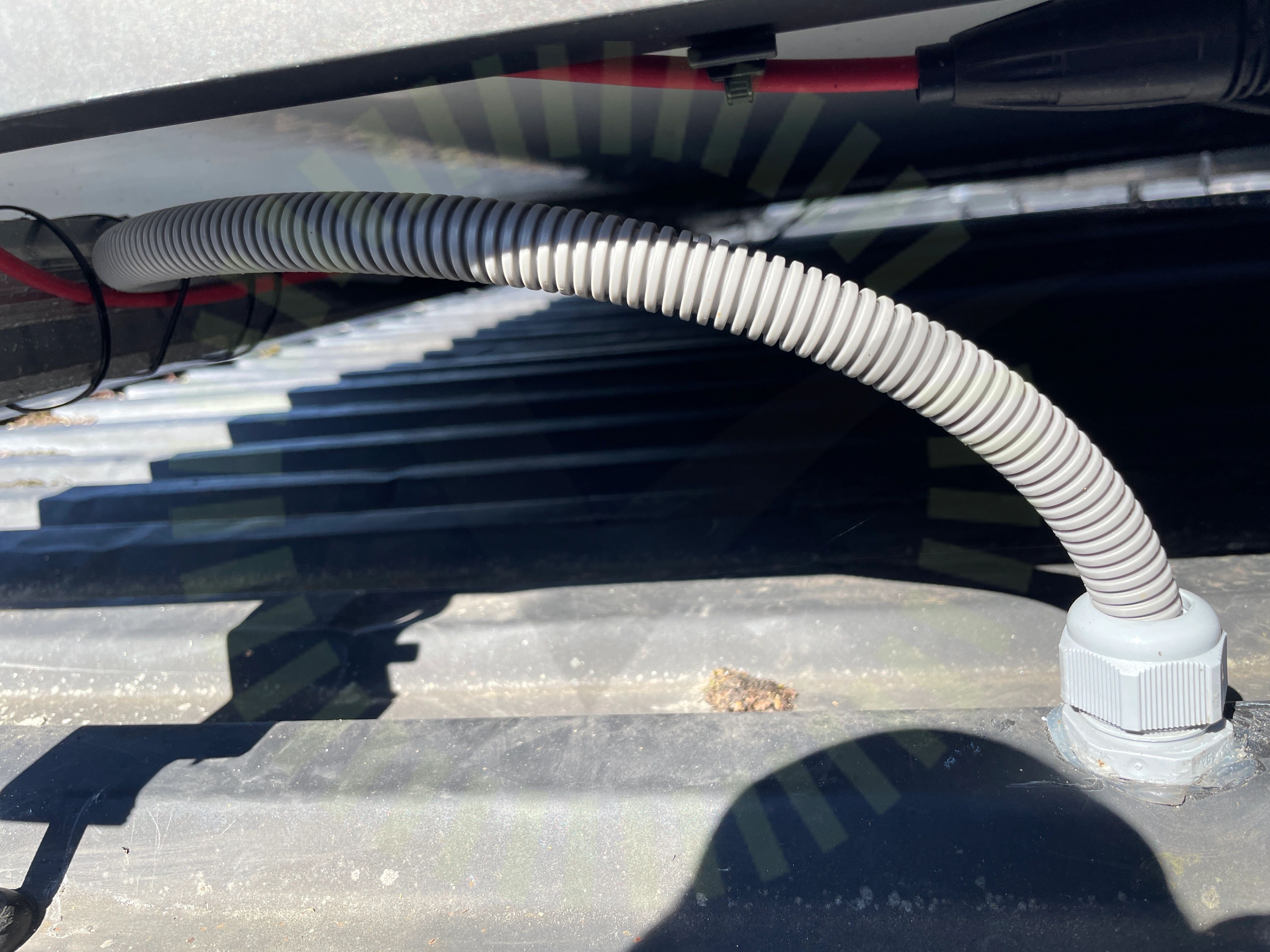

1.3 Väderbeständigt material
Inte godkändFlexslang och material är fortsatt ej UV beständig
SS 436 40 00 (522.11)
Godkända kontrollpunkter
15/18CC måttFrämmande materialMittfästePanelramens tjocklekShimsSkadorSkarp kantSkenornas överhängSkenskarvarSkyddSlutfästeSnö- och VindlastberäkningStockskruv rakt monteradeTakgenomföringTaklutning
Garage, Trina: Vertex DE09.05
Anmärkningar
2/11

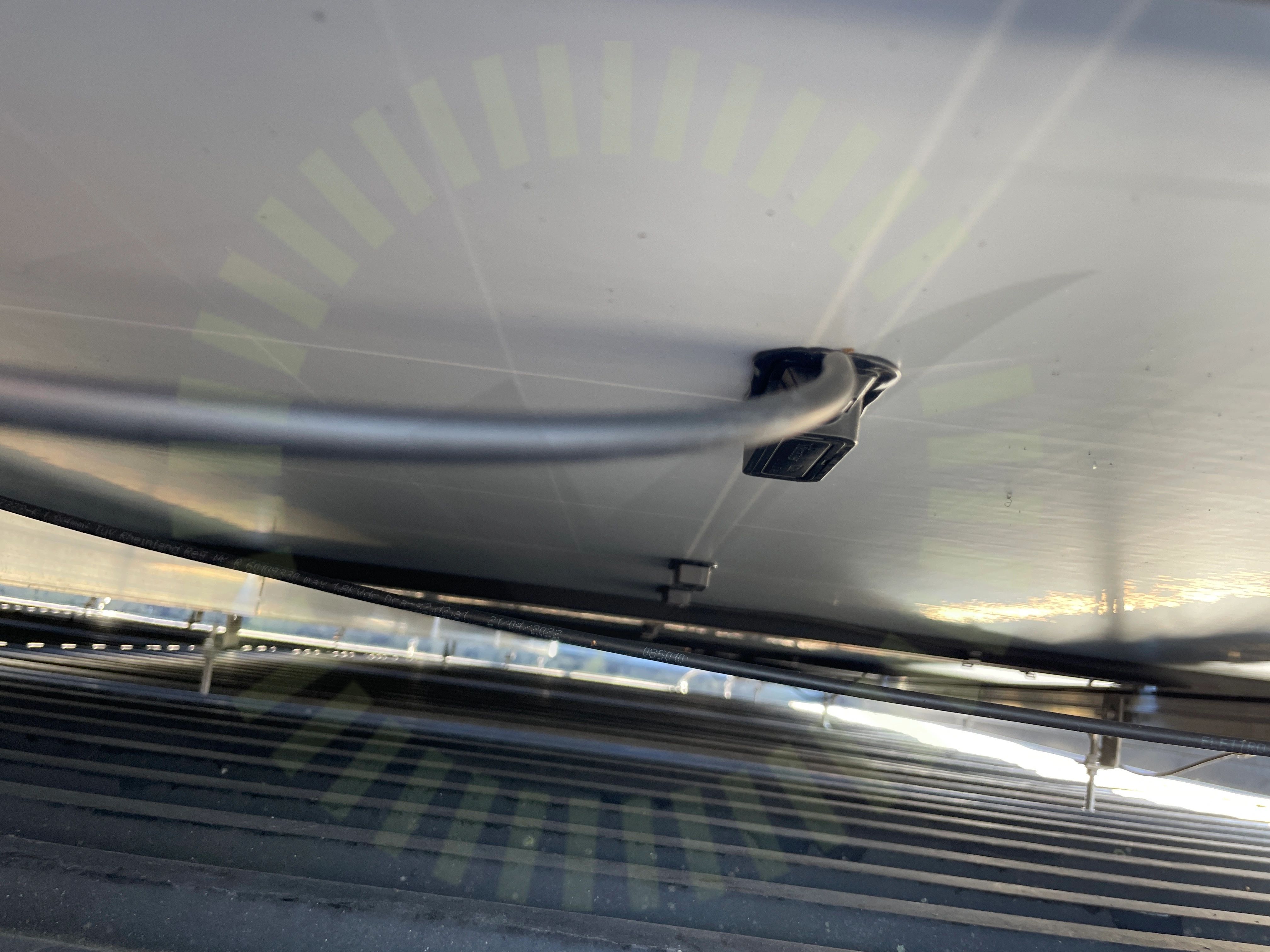

2.1 Dragavlastade
Inte godkändEj uppfäst korrekt. Anspänning på dragavlastningen, kommer bli skadat över tid
SS 436 40 00 (522.8.3)

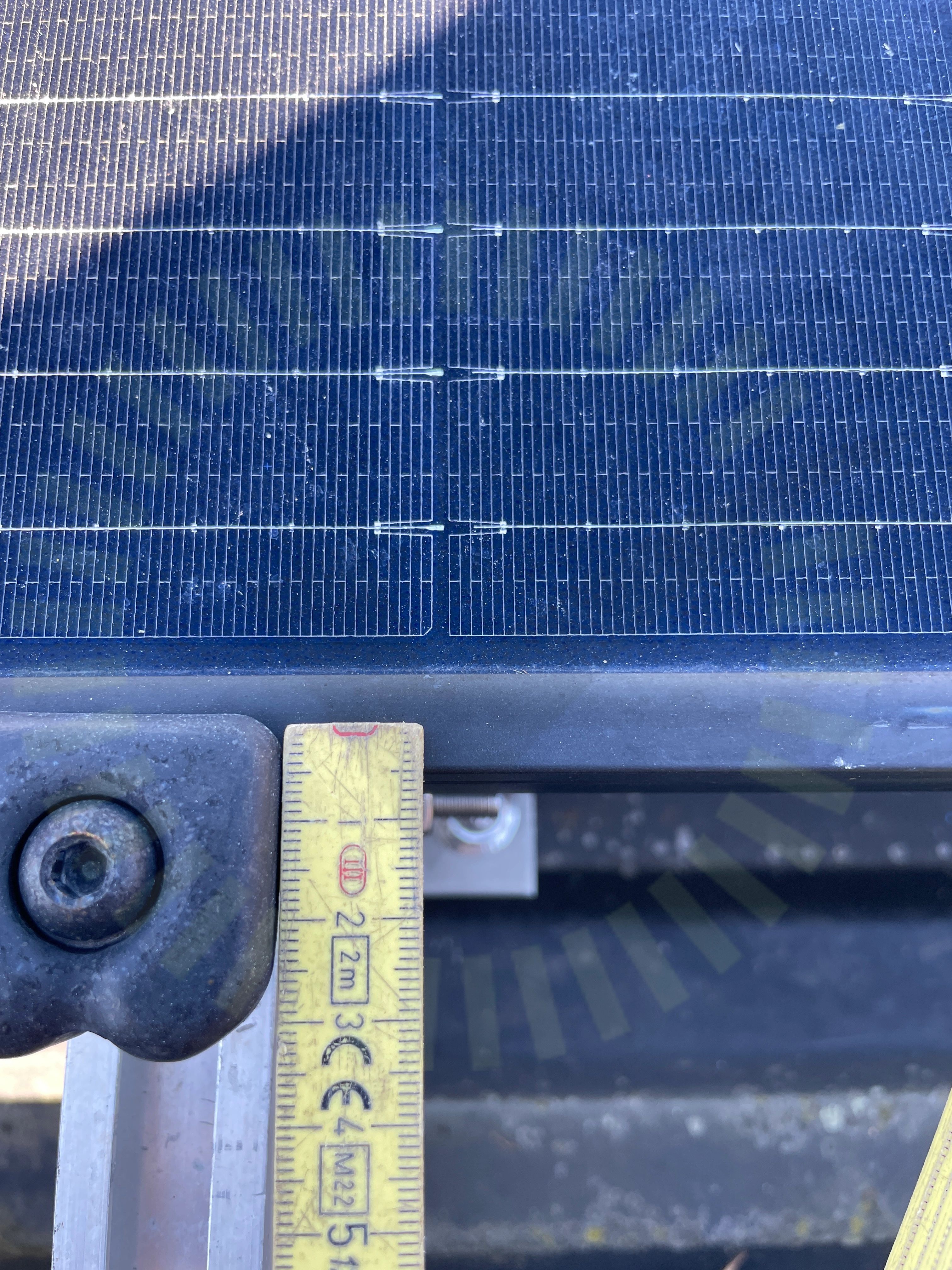

2.2 Fästenas överlappning
Inte godkändÖverlappar enbart 5mm, stämmer inte överens med paneltillverkarens anvisningar
Tillverkarens anvisningar
Godkända kontrollpunkter
9/11DräneringshålFästenas placeringFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrum panelramSkadorSkuggaSträngförläggning
Hus, Trina: Vertex DE09.05
Godkända kontrollpunkter
10/11DragavlastadeDräneringshålFästenas placeringFästenas överlappningFöremål mot bakstyckeHöjdskillnadMellanrum panelramSkadorSkuggaSträngförläggning
Ej tillgängligt vid besiktning
1/11Förbindelse av kontakter
Hus, Weland Stål: Papptak
Anmärkningar
1/17
4.1 Kabeluppfästning
Inte godkändHängande kablage påträffades
SS 436 40 00 (712.521.101 och 522.8.4)
Godkända kontrollpunkter
16/17CC mått X-LedCC mått Y-LedFrämmande materialMittfästeShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvSkyddSlutfästeSnö- och VindlastberäkningSvetsning av pappTakgenomföringVäderbeständigt material
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerTillförlitligt fästVarning för backspänningVarning för likström
Växelriktare
Godkända kontrollpunkter
19/19AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDokumentation VäxelriktareHuvudsäkringKabelKontakterLedare fastspändaPlaceringSäkring
