Besiktningsrapport
8.7
Installation genom
Otovo
Datum
4 april 2025
Ort
Hallstavik, Stockholms län
Fastsäkring av produkt
Kabeluppfästning
Stress på kontakter
+ 9
90% godkända
10% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10-54HBB/-V
Montagesystem
MAFI: Concrete Tile Bracket Läktfästen
Växelriktare
GroWatt: MOD 3-10KTL3-XH(BP)
Batteri
Growatt: APX HV Battery System S2
Tillbehör
Undercentral
Tillbehör
Säkerhetsbrytare DC Norwesco
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Eastron: Growatt TPM-E
Tillbehör
Överspänningsskydd DC
Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Batteri
Anmärkningar
2/15
2.1 Fastsäkring av produkt
Inte godkänd
Batteripacken är inte fastsäkrade i väggen.

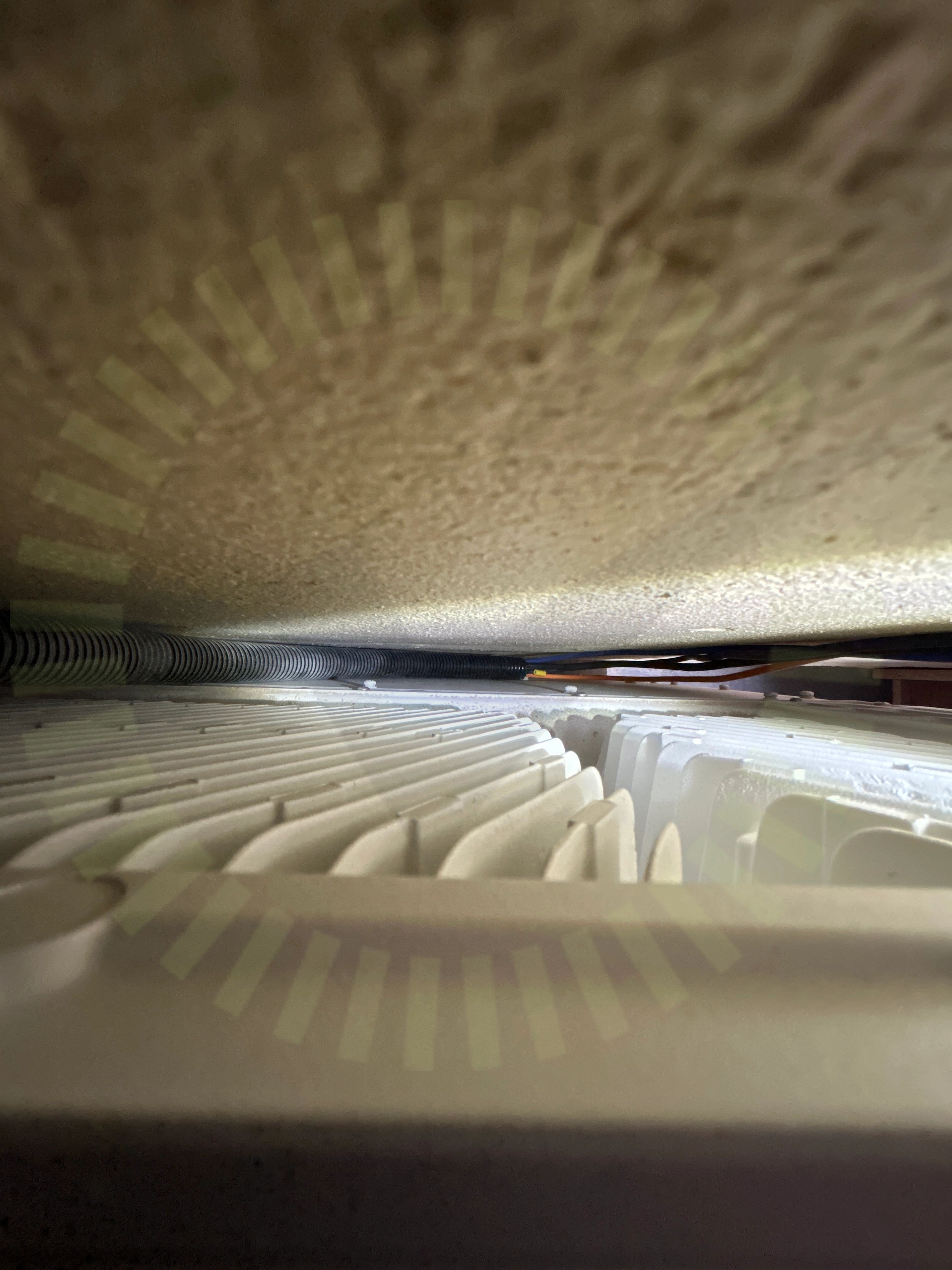

2.2 Uppfästning av kablage
Inte godkänd
Kablage ligger löst bakom batteriet.
Godkända kontrollpunkter
13/15
Smartmätare
Godkända kontrollpunkter
4/4
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Säkerhetsbrytare DC
Anmärkningar
1/9
5.1 Förskruvningar på ovansidan
Rekommendation
Förskruvningar för DC brytare är placerade på ovansida, vilket i sig inte är ett fel. Det ökar dock risken för att fukt kan ta sig in i brytaren. Regelbunden tillsyn av brytarna rekommenderas.
Godkända kontrollpunkter
8/9
Tak 1, DMEGC: DM(XXX)M10-54HBB/-V
Anmärkningar
3/18

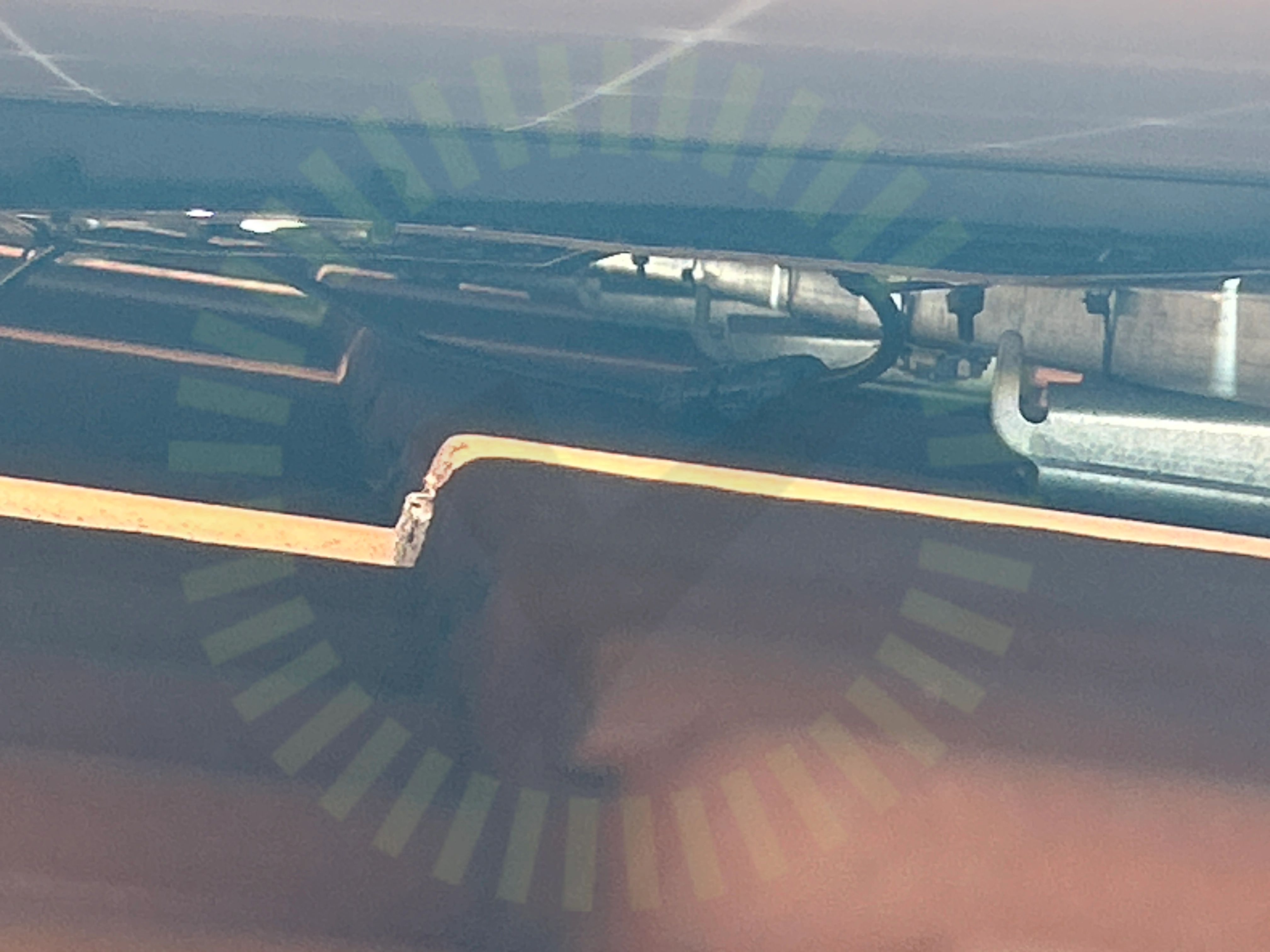

6.1 Kontaktdon
Inte godkänd
Kontakter ligger an mot takytan.
6.2 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.

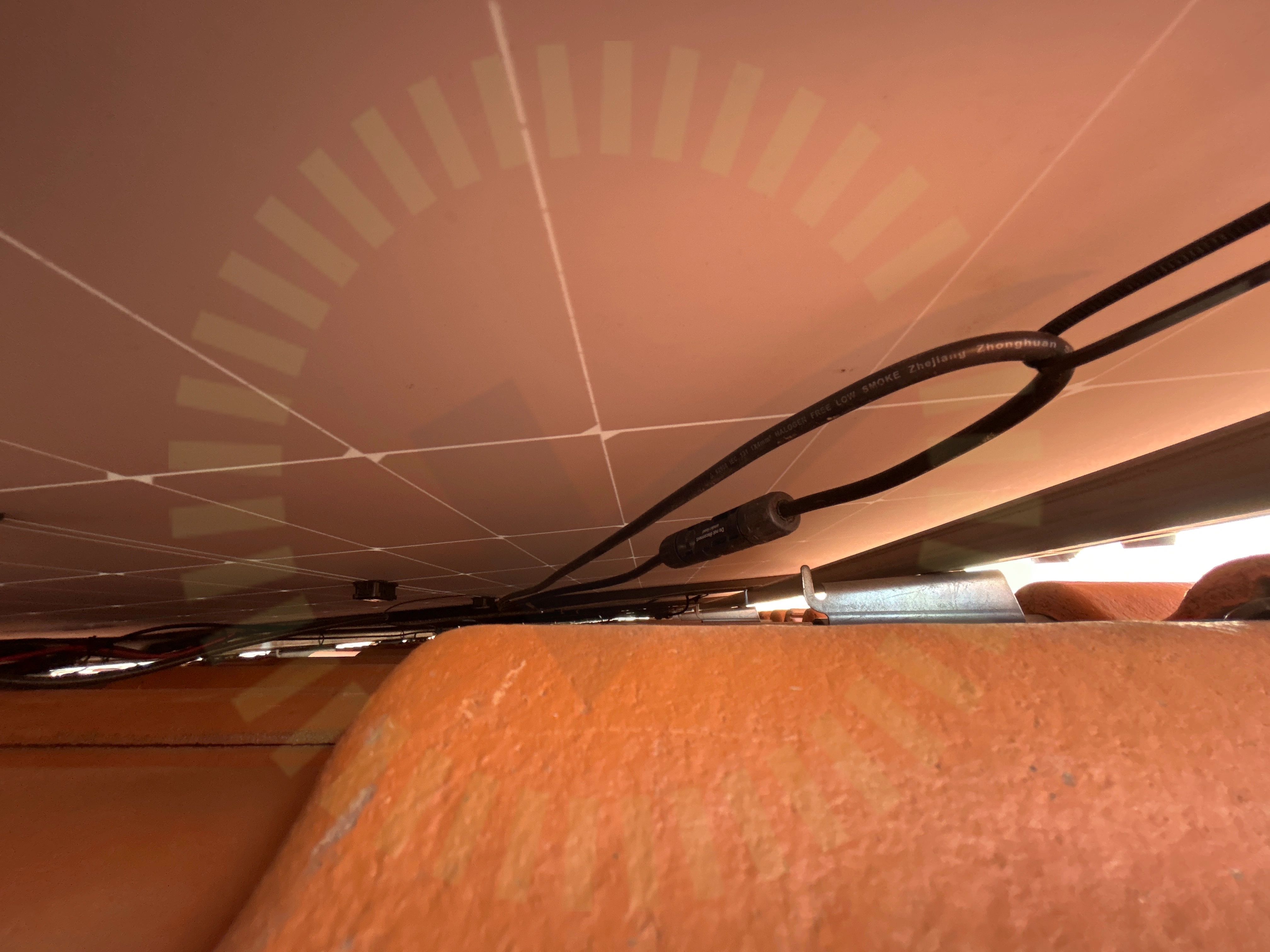

6.3 Stress på kontakter
Inte godkänd
Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
Godkända kontrollpunkter
15/18
Tak 1, MAFI: Concrete Tile Bracket Läktfästen
Anmärkningar
4/20

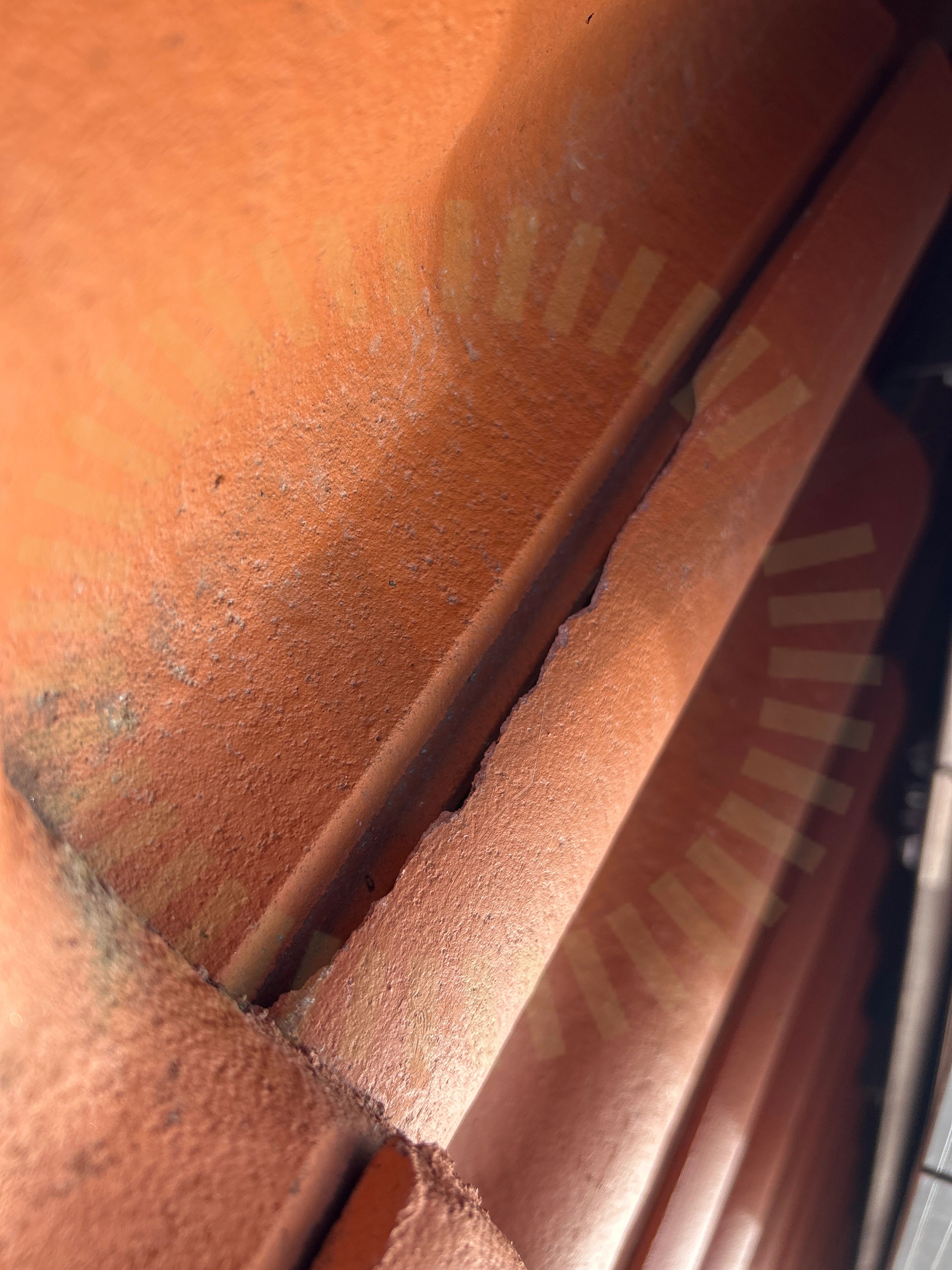

7.1 Skador
Inte godkänd
Pannor slipade för tidigare montagesystem har ej bytts ut. Även trasig takpanna noterad vid installationen.

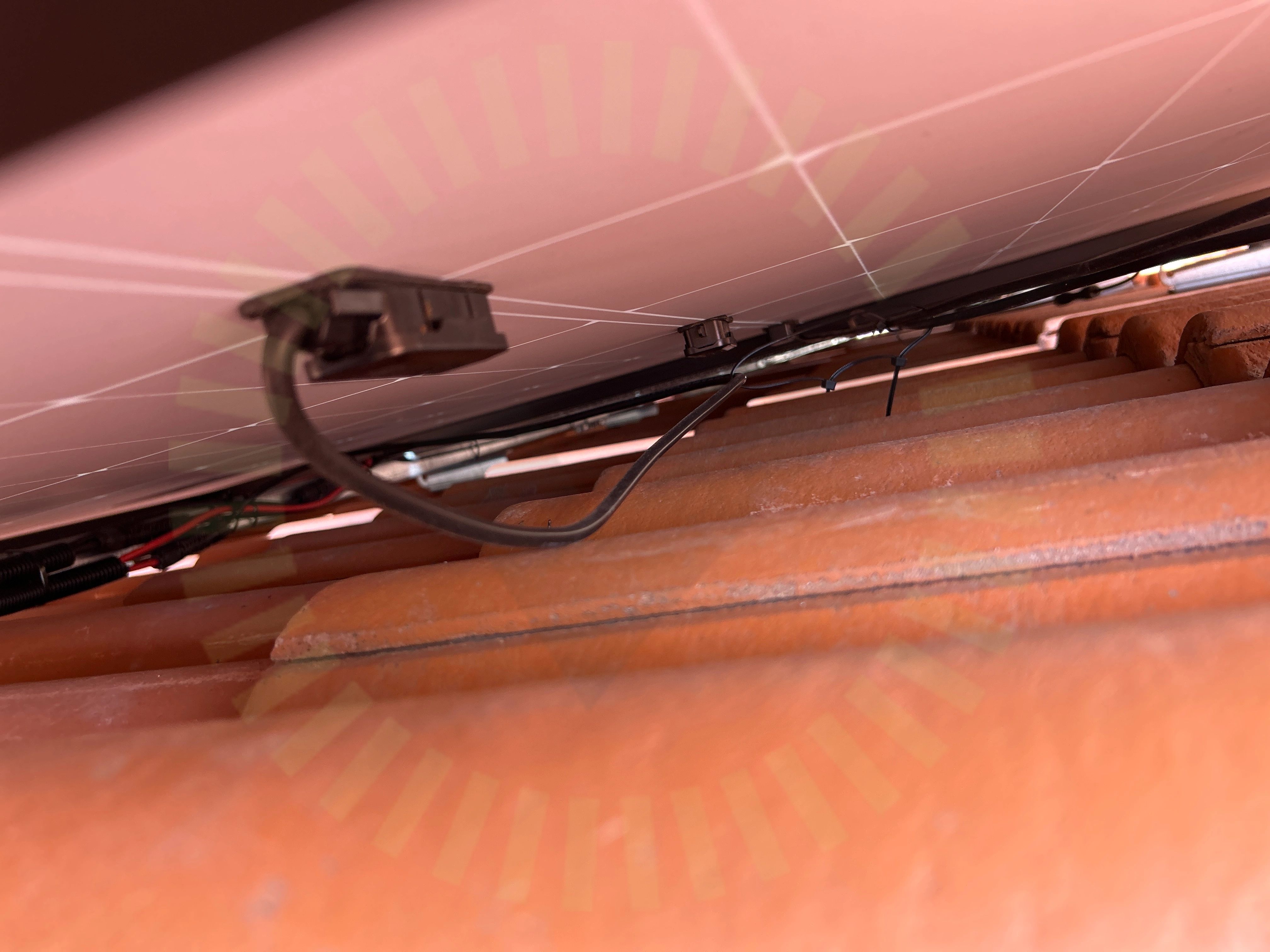

7.2 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning. samt ligger mot yttertaket.
7.3 Skenans utstick för klämma
Inte godkänd
Skenans utstick uppfyller inte tillverkarens krav.

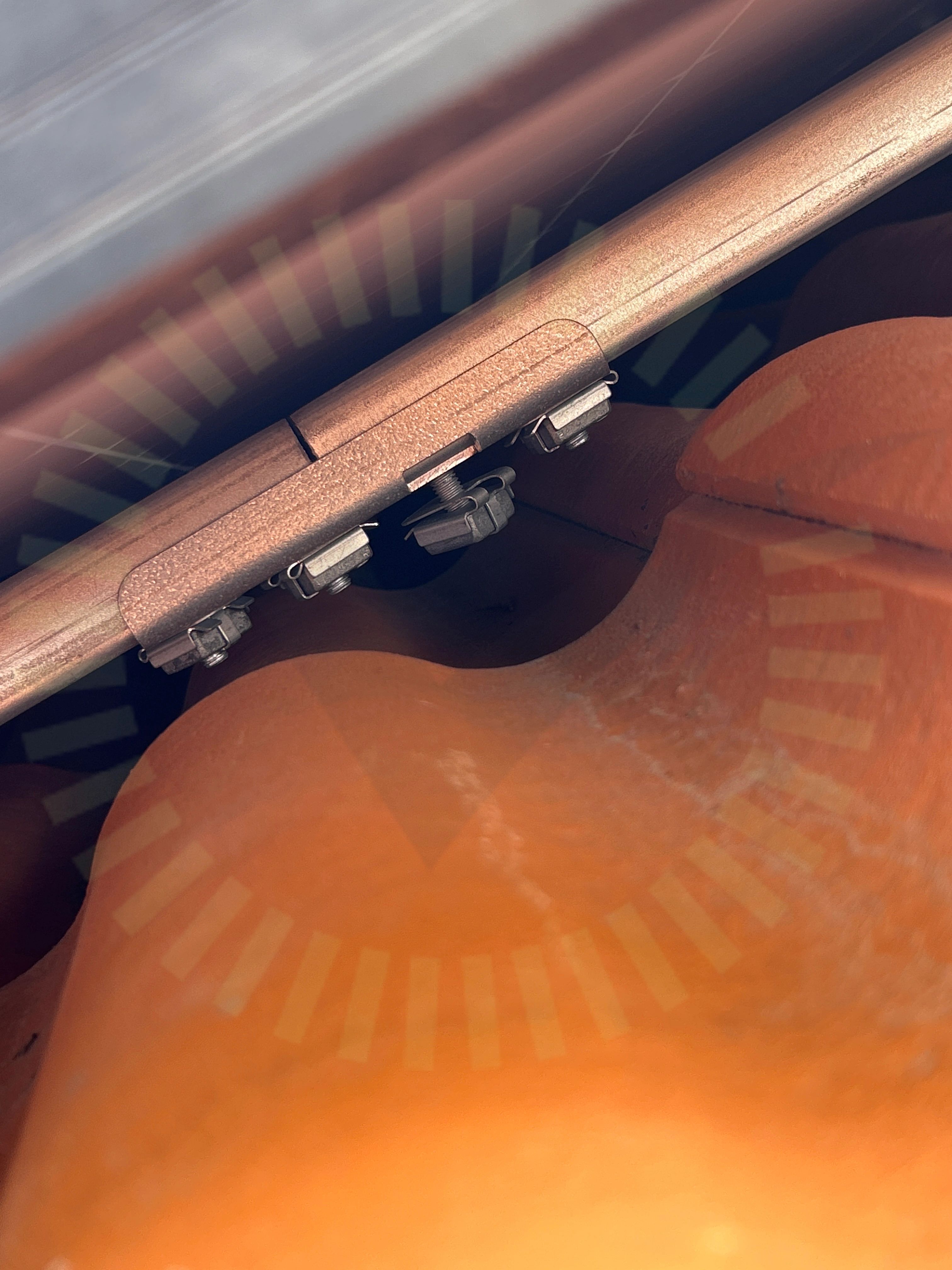

7.4 Skenskarvar
Inte godkänd
Sammankopplingen mellan skenorna är inte korrekt installerad. Skruv ej åtdragen.
Godkända kontrollpunkter
16/20
Undercentral
Godkända kontrollpunkter
6/6
Varselmärkning
Anmärkningar
1/4
9.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid överspänningsskydd, växelriktare samt DC-brytare.
Godkända kontrollpunkter
3/4
Växelriktare
Anmärkningar
2/36
10.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Sitter för nära tak.

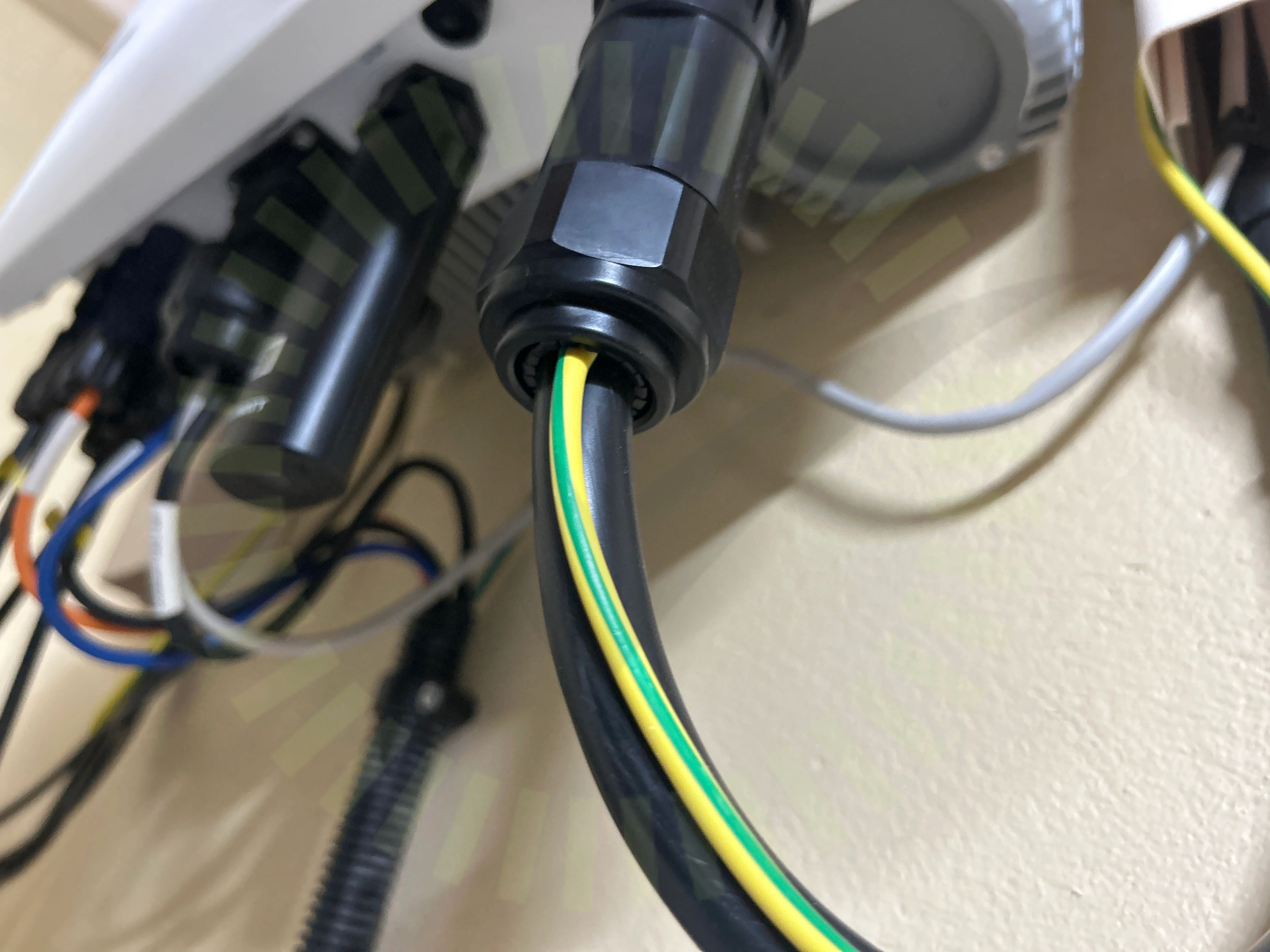

10.2 Förskruvning
Inte godkänd
Två kablar går in i förskruvning avsedd för en kabel.
