Besiktningsrapport

8.3
x

Installation genom

Svea Solar

Datum

17 januari 2023

Ort

Järfälla, Stockholms län
Skarv skenor
Infästning skena
Kabeluppfästning
87% godkända13% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05
OptimerareSolarEdge: S-Serie
MontagesystemCC90 UNUM Plåttak
VäxelriktareSolarEdge: SE3K-10K
TillbehörSäkerhetsbrytare AC
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Schletter: SingleFix-V

Anmärkningar

3/15
Infästning skena

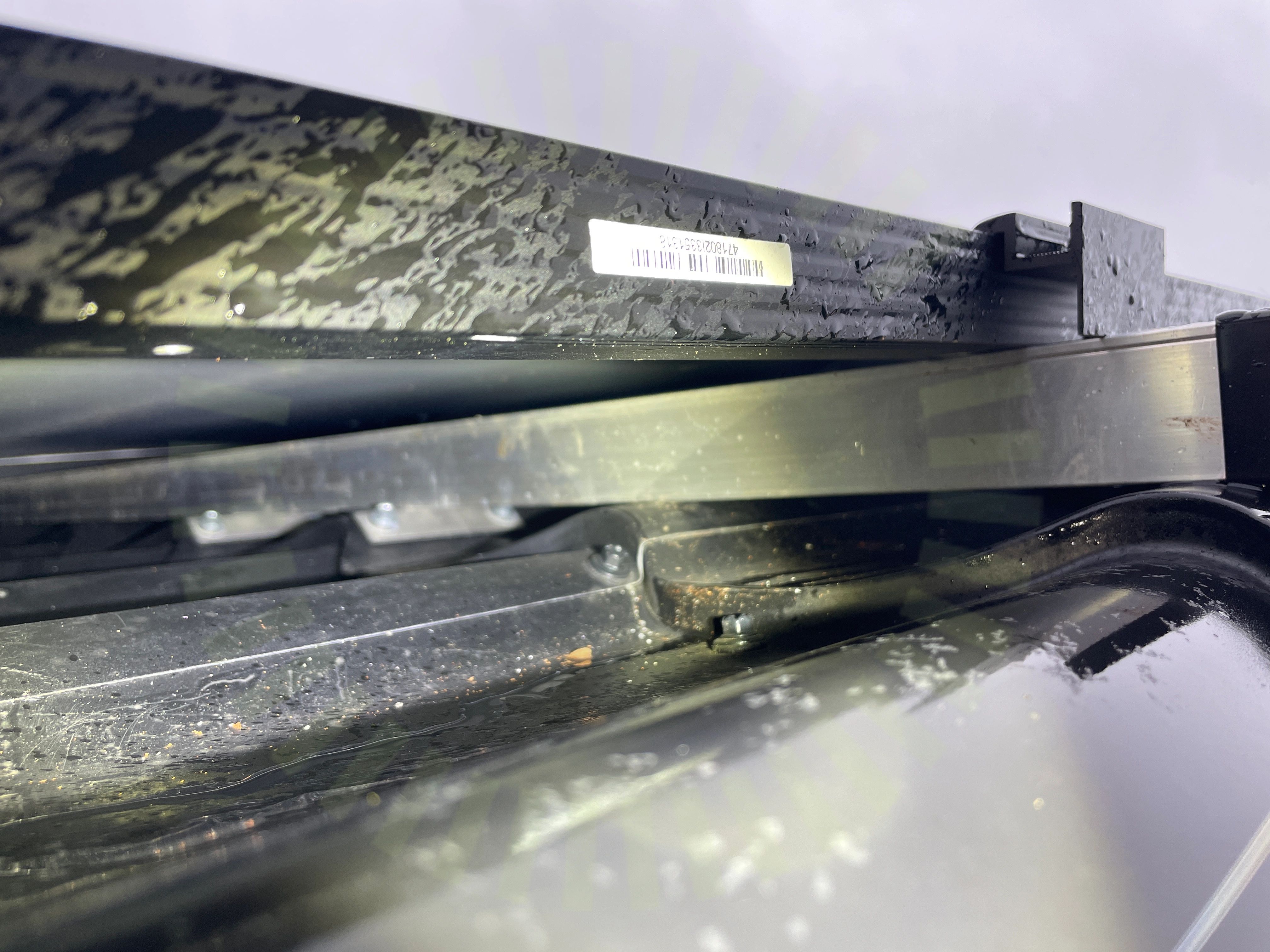

1.1 Infästning skena

Inte godkänd

Inföstningspar ska sitta så dem pekar mot varandra.

Tillverkarens anvisningar
Kabeluppfästning

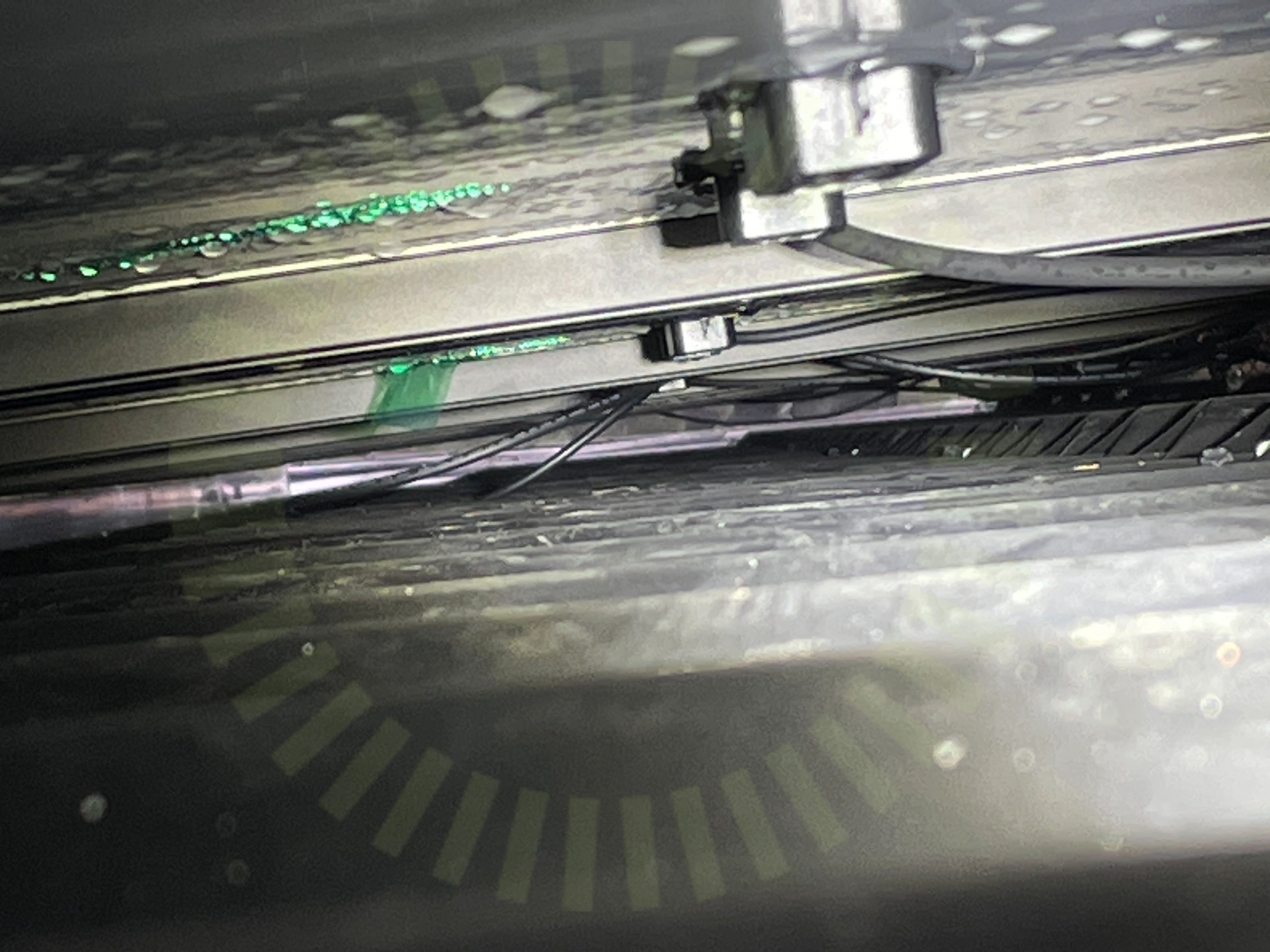

1.2 Kabeluppfästning

Inte godkänd

Kablage hänger på yttertaket.

SS 436 40 00 (712.521.101 och 522.8.4)
Skarv skenor

1.3 Skarv skenor

Inte godkänd

Felaktig skenskarv.

Tillverkarens anvisningar

Godkända kontrollpunkter

12/15
CC måttFrämmande materialMittklämmorShimsSkarp kantSkyddSlutfästeSnö- och VindlastberäkningTakplåt tjocklekTermisk brytpunktVäderbeständigt materialÖverhäng skena

SolarEdge: S-Serie

Anmärkningar

1/5
Placering

2.1 Placering

Inte godkänd

Optimerare felplacerade. Ligger mot skenan på kortsidan.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5
DragavlastadeFastsäkring av produktKompatibilitetKontakter

SolarEdge: SE3K-10K

Anmärkningar

5/30
AC Genomföringar

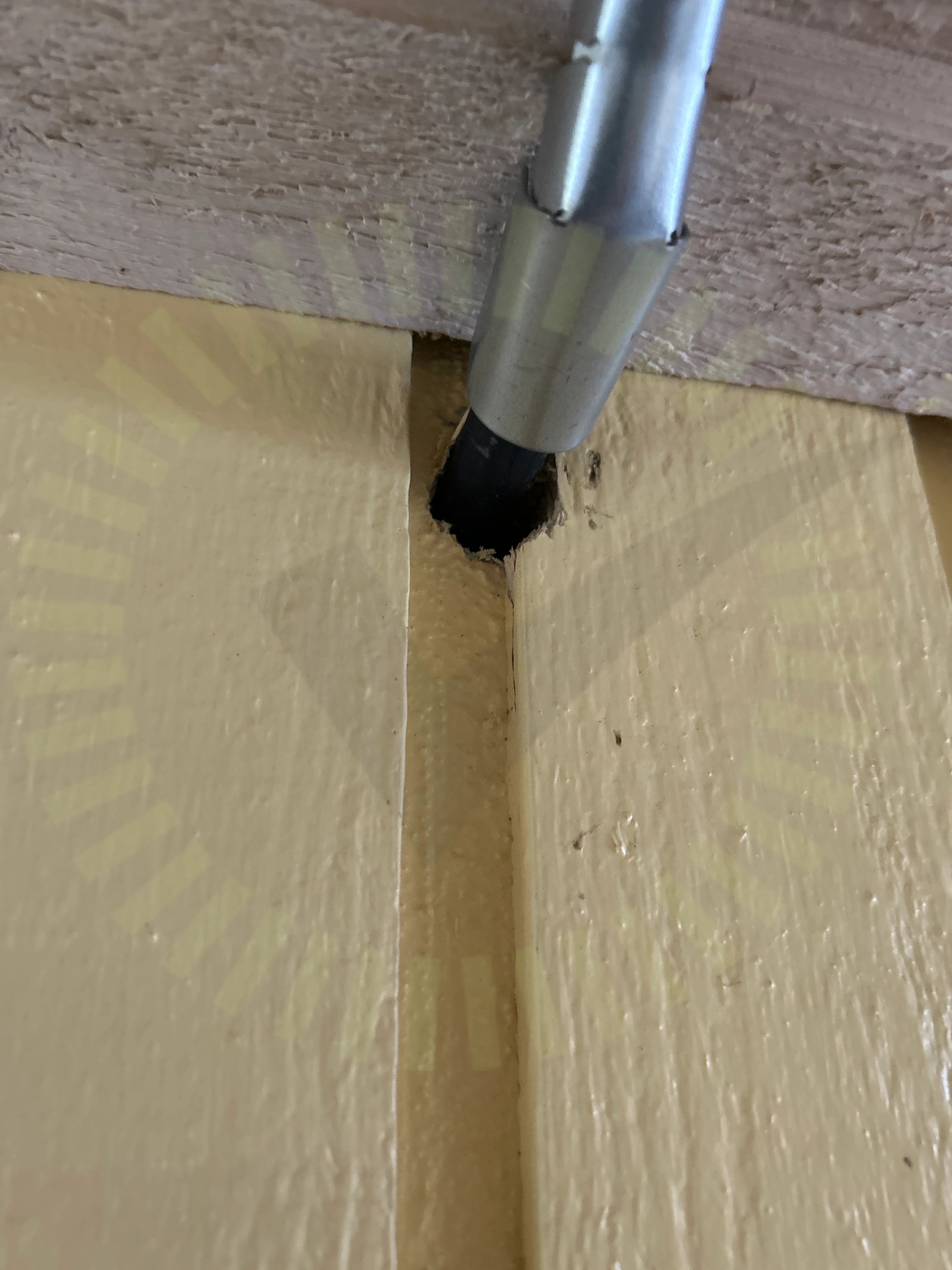

3.1 AC Genomföringar

Inte godkänd

Genomföring av AC-kabel är inte tätad på flertalet ställen. In i garage samt in i mätarskåp.

3.2 Anslutning

Inte godkänd

5G6 utfört som TN-C system. (4ledare kräver 10mm2 PEN)

3.3 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

3.4 Tillförlitligt fäst

Inte godkänd

PV Skylt sitter dåligt. (Dekal på trä)

3.5 Varning för likspänning

Inte godkänd

Märkning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

25/30
InfästningAC BöjradieAC FörläggningAC kabel skarp kantAC Skador på kabelAvståndDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFörskruvningHuvudsäkringInformering av solcellerKabelKontakterLedare fastspändaMärkningSträngschemaSäkringUtrymmeVarning för backspänningVentilationVinkelVärmeutveckling

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Trina: Vertex DE09.05

Anmärkningar

1/11

5.1 Dragavlastade

Inte godkänd

Dragavlastning saknas.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

10/11
DräneringshålFästenas placeringFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrum panelramSkadorSkuggaSträngförläggning
