1.1 Avtal
Inte godkändInstallationen är inte levererad enligt avtal. Offererad växelriktare är 17kW, installerad är 15kW.
Avtal
Besiktningsrapport
7.0
Installation genom
Sense Electric Sweden AB
Datum
8 maj 2025
Ort
VAXHOLM, Stockholms län
79% godkända21% ej godkända
Om installationen
PanelerAIKO: A-MAH54Mb
MontagesystemMAFI: Plåttak TRP
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörEastron: Sigen Sensor TP-CT120-DH
Installerad av Sense Electric Sweden AB som har ett lågt snittbetyg på 7.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
3/31.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
1.3 Strängschema
Inte godkändSträngschema stämmer inte med verkligheten.
Batteri
Godkända kontrollpunkter
5/5KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Tak 1, AIKO: A-MAH54Mb
Anmärkningar
3/17

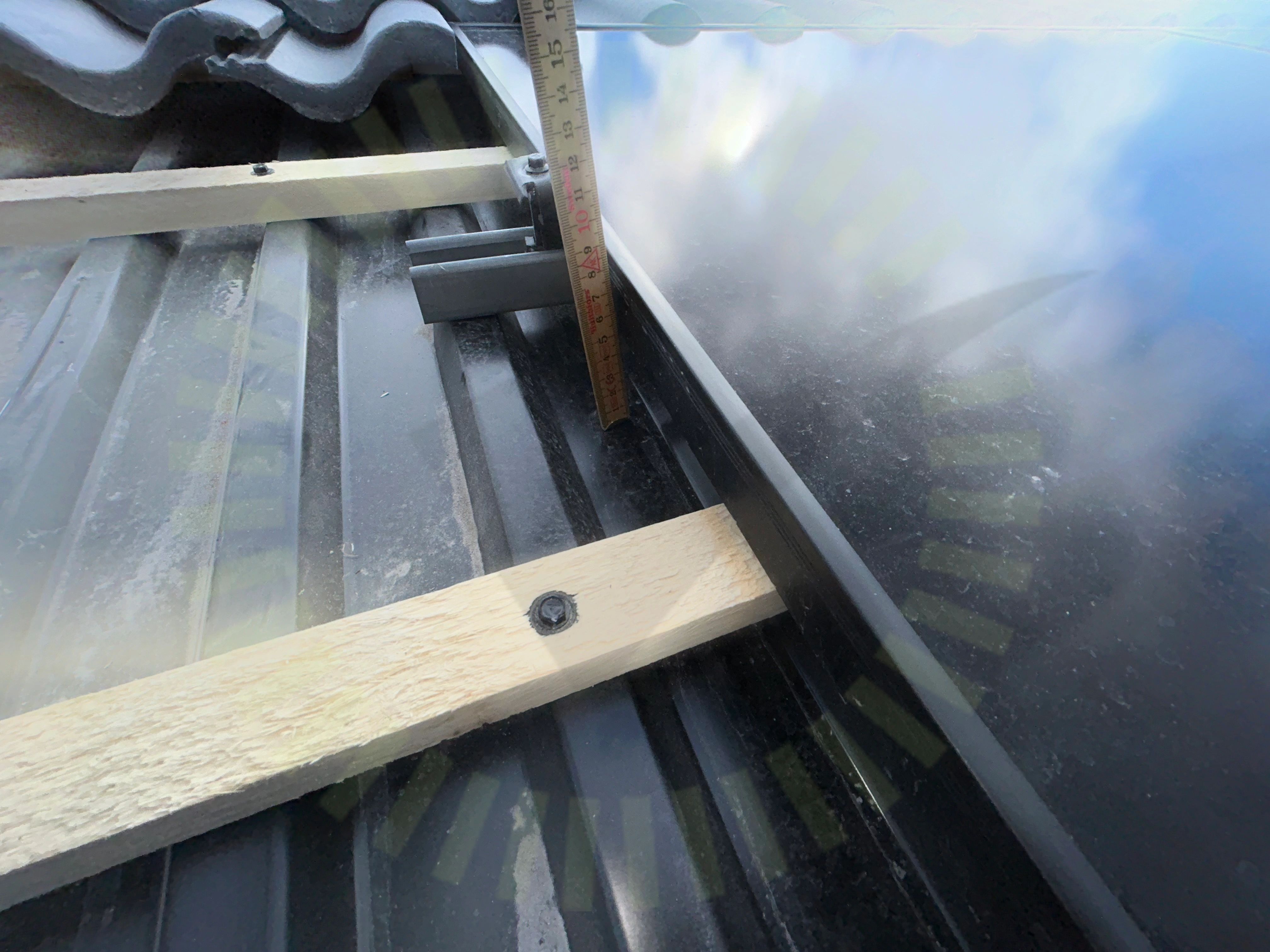

4.1 Avstånd till yta
Inte godkändPanelen är placerad för nära kringliggande yta.
AIKO PV Module Installation Manual Double Glass, Sida 11

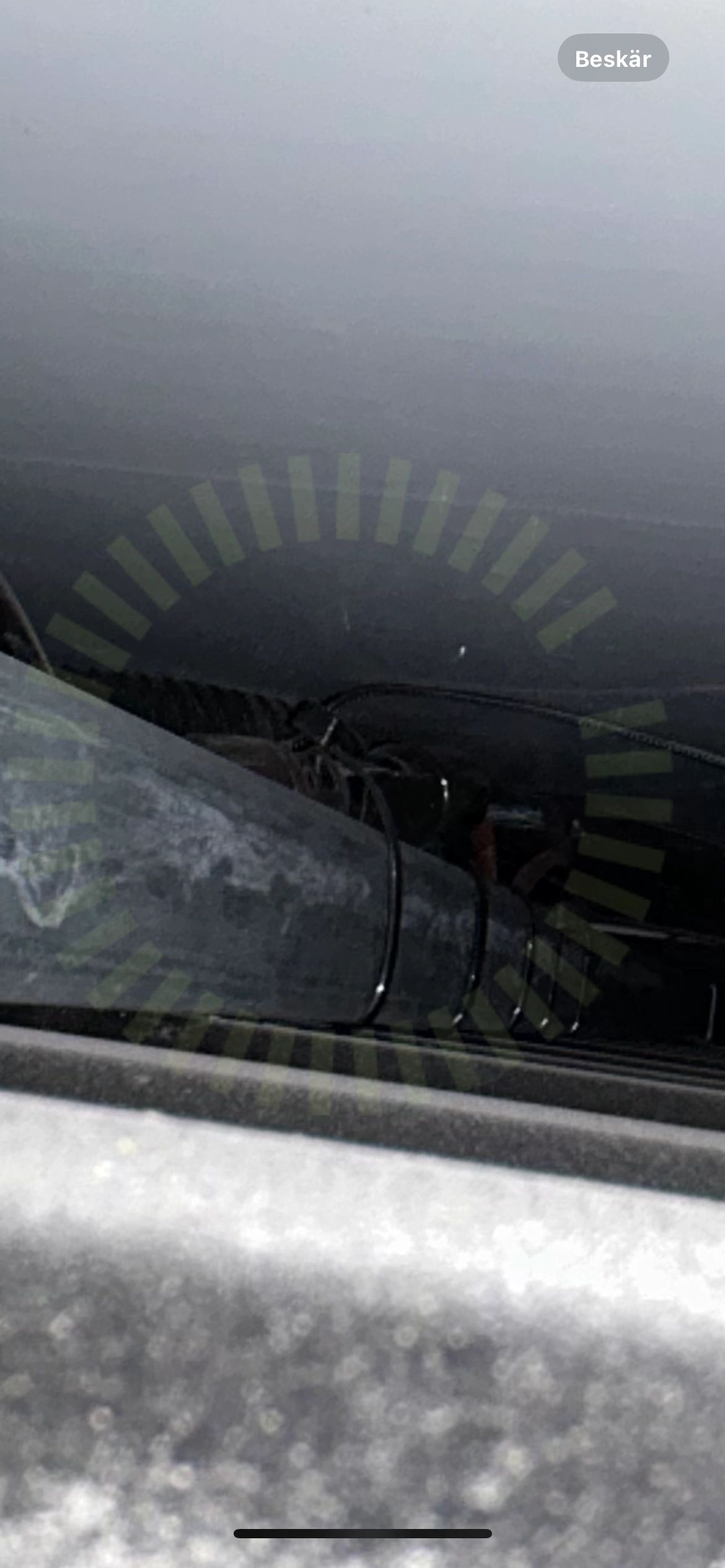

4.2 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
Stäubli PV_MA711. Sida 4.

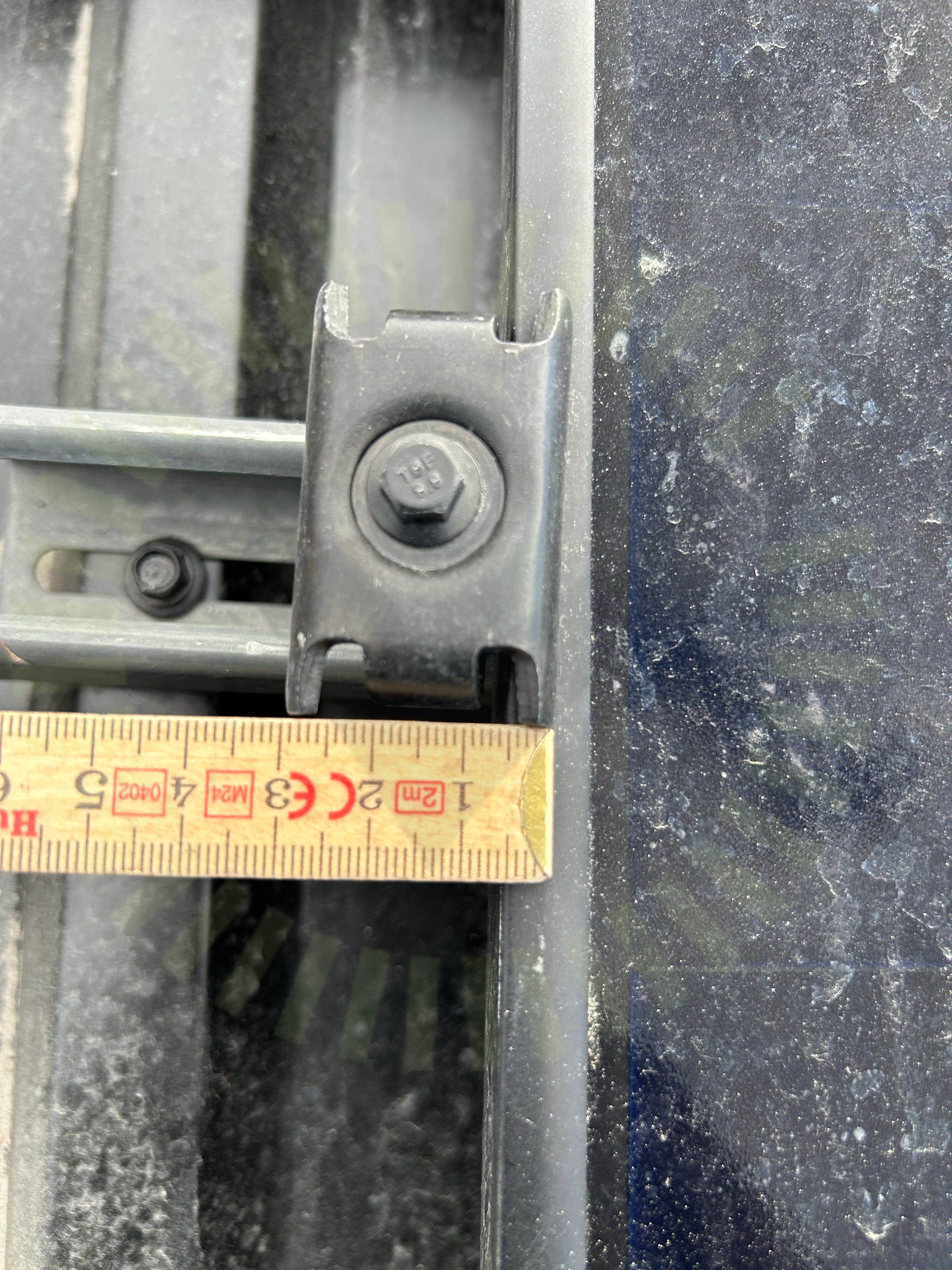

4.3 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
AIKO PV Module Installation Manual Double Glass, Sida 12
Godkända kontrollpunkter
7/17Avstånd till havDräneringshålKlämmornas placeringKlämmornas storlekLutningSkador på panelSkugga
Ej tillgängligt vid besiktning
7/17Förbindelse av kontakterFöremål mot bakstyckeKopplingslåda böjradiePanelkablagets böjradieSpänningar i ramStress på kontakterSträngförläggning
Tak 1, MAFI: Plåttak TRP
Anmärkningar
6/195.1 Antal infästningar
Inte godkändEn korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt antal infästningar mot är inte tillgängligt.
Snö- och vindlastberäkning
5.2 Kabeluppfästning
Inte godkändKablage ligger på yttertaket.
SS 436 40 00 (712.522.101)

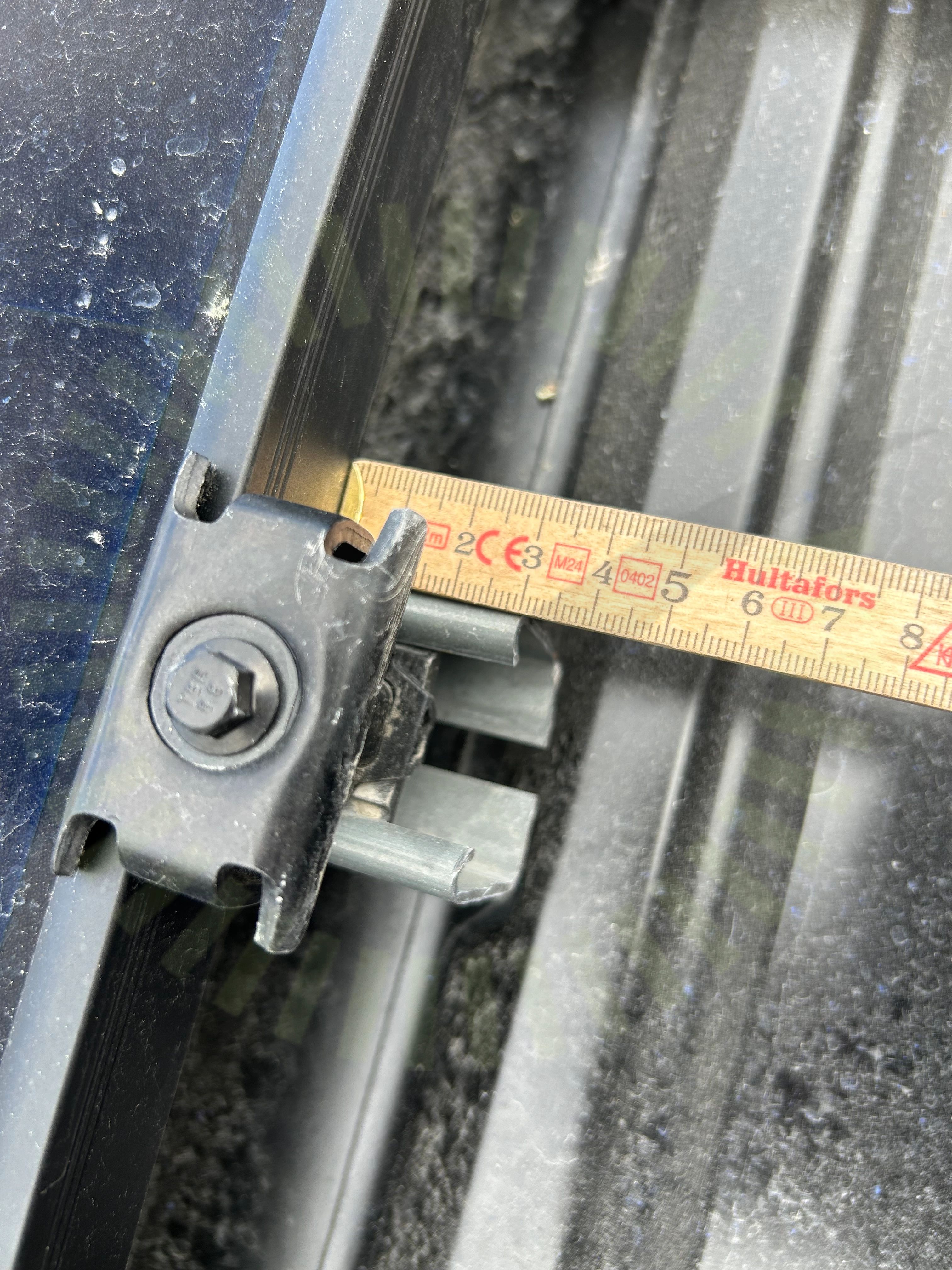

5.3 Skenans utstick för klämma
Inte godkändSkenans utstick uppfyller inte tillverkarens krav.
MAFI Solar Montagehandbok 2023 Rev E, Sida 10
5.4 Snö- och Vindlastberäkning
Inte godkändLastberäkningen stämmer inte med verkligheten. Lastberäkning avser installation med ett annat montagesystem.
Tillverkarens montageanvisningar
5.5 Säkerhetsavstånd
Inte godkändEn korrekt snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning

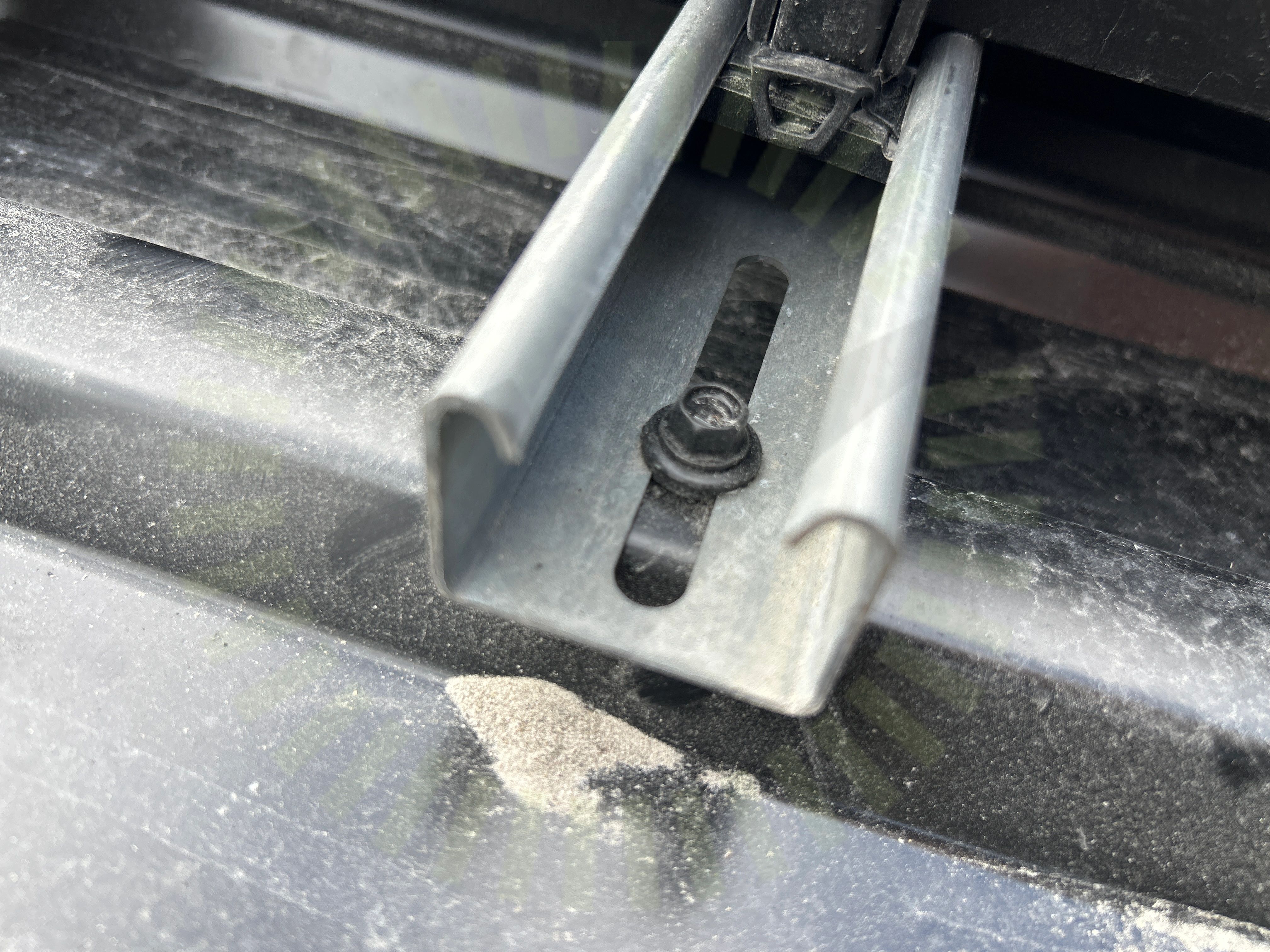

5.6 Tätning
Inte godkändEPDEM tätning saknas under skena.
MAFI Solar Montagehandbok 2023 Rev E, Sida 8
Godkända kontrollpunkter
12/19DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämmorPlåtens tjocklekSkadorSkenornas infästningTakgenomföringTermisk brytpunkt skenorVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/19Klämmans placering i skena
Varselmärkning
Anmärkningar
2/4
6.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
6.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
5/36
7.1 Avstånd närliggande objekt
Inte godkändProdukten har för lite fritt utrymme i sidled.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 10
7.2 DC Kablage förläggning
Inte godkändKablaget är inte uppfäst så det har tillräckligt stöd.
SS 436 40 00 (522.8.4)
7.3 Förskruvning
Inte godkändSkruvar saknas vid växelriktarens förskrivning.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 26
7.4 Genomföringar
Inte godkändGenomföringar inte tätade.
SS 436 40 00 (527.2.1)
7.5 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad enligt tillverkarens anvisningar.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14
Godkända kontrollpunkter
28/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max StrömDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
3/36DC Max SpänningDC Min SpänningSträngdesign
