1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.6
Installation genom
Svea Solar
Datum
25 juni 2025
Ort
Lidingö, Stockholms län
91% godkända9% ej godkända
Om installationen
PanelerTrina: TSM-NEG9R.25
MontagesystemTJB: Solentra papptak - Infästningsplatta synligt montage
VäxelriktareHuawei: SUN2000 (12-25K)-MB0
BatteriHuawei: LUNA2000-7/14/21-S1
TillbehörUndercentral
TillbehörCHINT: Huawei DTSU666 (med CT)
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Batteri
Godkända kontrollpunkter
14/14Avstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Tak 1, TJB: Solentra papptak - Infästningsplatta synligt montage
Anmärkningar
5/224.1 CC infästningar
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning

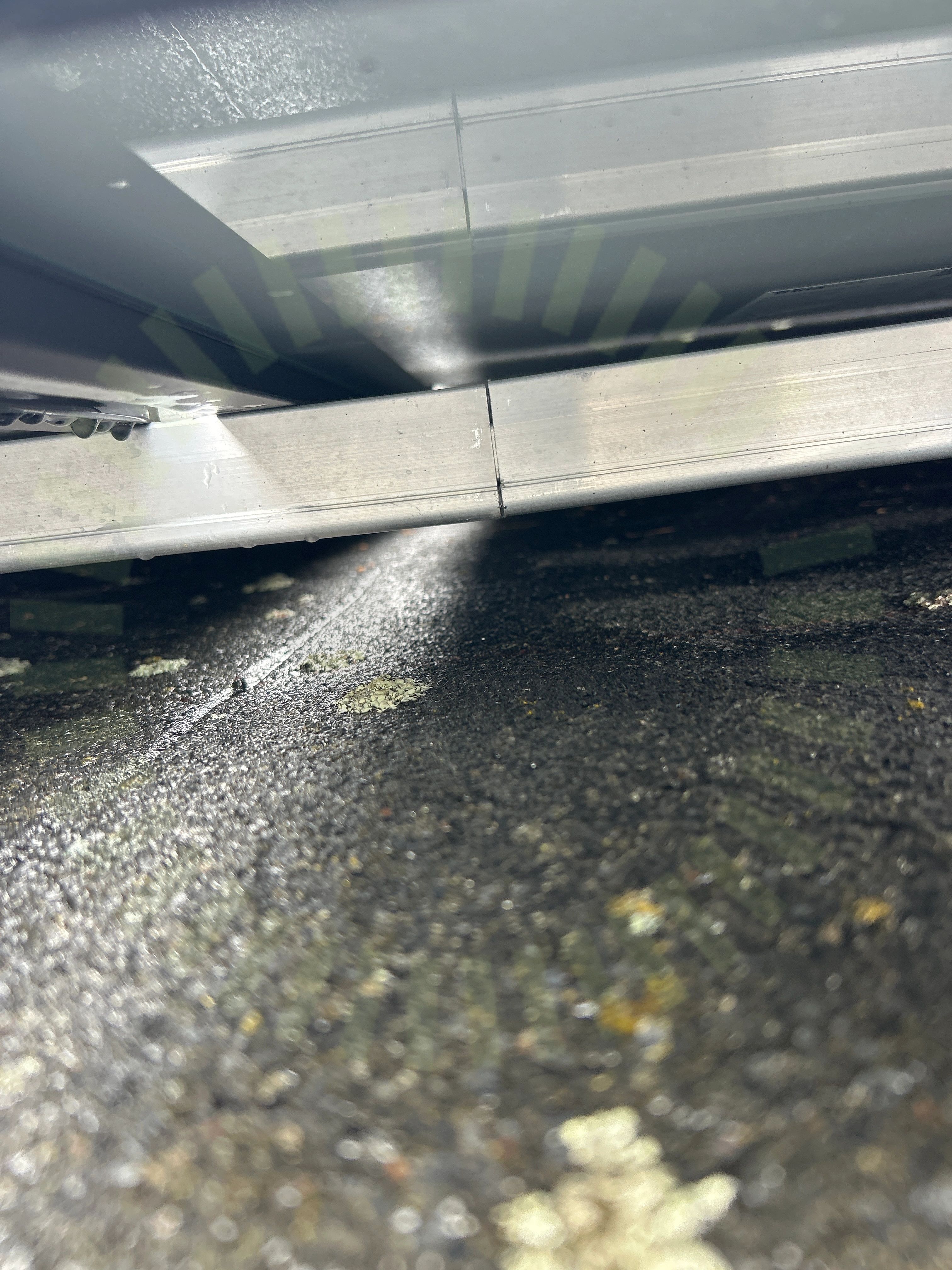

4.2 Skenskarvar
Inte godkändSkruv saknas på samtliga åtkomliga skenskarvar.
TJB: Solentra Monteringsanvisningar Infästningsskena 240110
4.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar

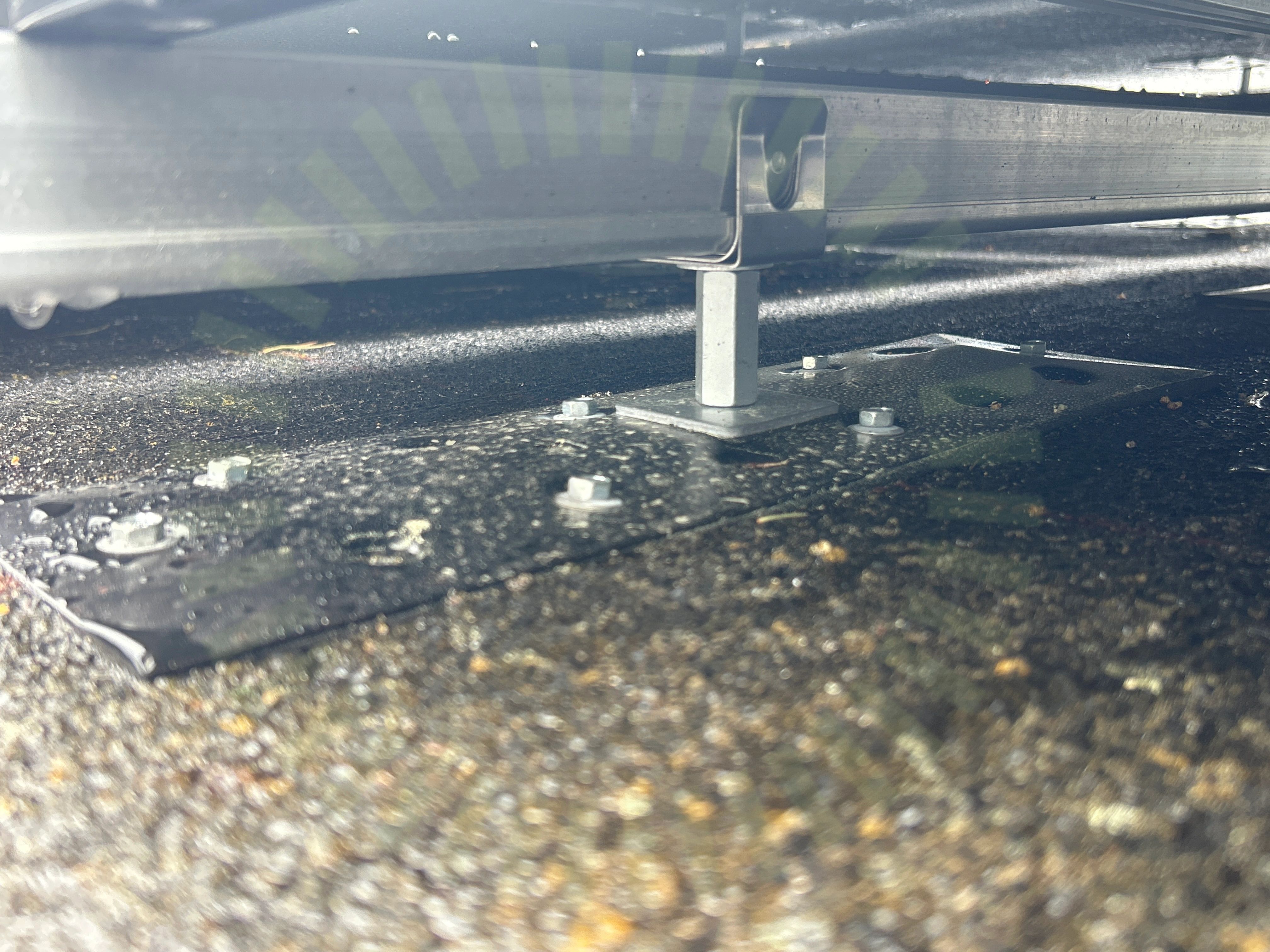

4.4 Takinfästning
Inte godkändInfästning i råspont är inte korrekt utförd. För få skruv på flera infästningar.
TJB: Solentra Monteringsanvisningar Infästningsplatta synligt montage 231010
4.5 Tätning mot tak
Inte godkändFlera skruvar är inte korrekt skruvade i taket. Risk att fukt tar sig in.
TJB: Solentra Monteringsanvisningar Infästningsplatta synligt montage 231010
Godkända kontrollpunkter
17/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSäkerhetsavståndTaklutningUnderbyggnadVäderbeständigt materialÄndklämmor
Tak 1, Trina: TSM-NEG9R.25
Godkända kontrollpunkter
14/14DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Undercentral
Anmärkningar
1/6
6.1 Femledarsystem
Inte godkändInstallation utförd med femledarsystem. N- och PE-ledare är anslutna på samma plint.
Godkända kontrollpunkter
5/6InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4
7.1 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för likspänning
Växelriktare
Anmärkningar
1/37
8.1 DC Kontakter
Inte godkändKontakter är inte korrekt monterade i växelriktaren.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
32/37AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter förskruvningDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
4/37DC Max SpänningDC Min SpänningGenomföringarSträngdesign
