2.1 DC anslutning batteri
Inte godkändDC-kontakter vid batteriet är inte åtdragna.
SAJ: B2 Series HIGH VOLTAGE BATTERY USER MANUAL B2-5.0-25.0-HV1 /HV5, Sida 33
Besiktningsrapport
9.5
Installation genom
Nova Solar
Datum
7 april 2025
Ort
Halmstad, Hallands län
95% godkända5% ej godkända
Om installationen
PanelerTrina: TSM-NEG9RC.27
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSAJ: H2 3-20K-T2
BatteriSAJ: B2-(5.1-25.6)-HV1
TillbehörCHINT: DTSU666
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
1/13Godkända kontrollpunkter
12/13Anslutning till växelriktareAvstånd närliggande objektBatteri PEBatterikåporFastsäkring av produktLutningSammansättning av komponenterSignalkabel batteriSkadorTillgång till batterietUppfästning av kablageVäderskydd
Smartmätare
Godkända kontrollpunkter
5/5Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
3/27

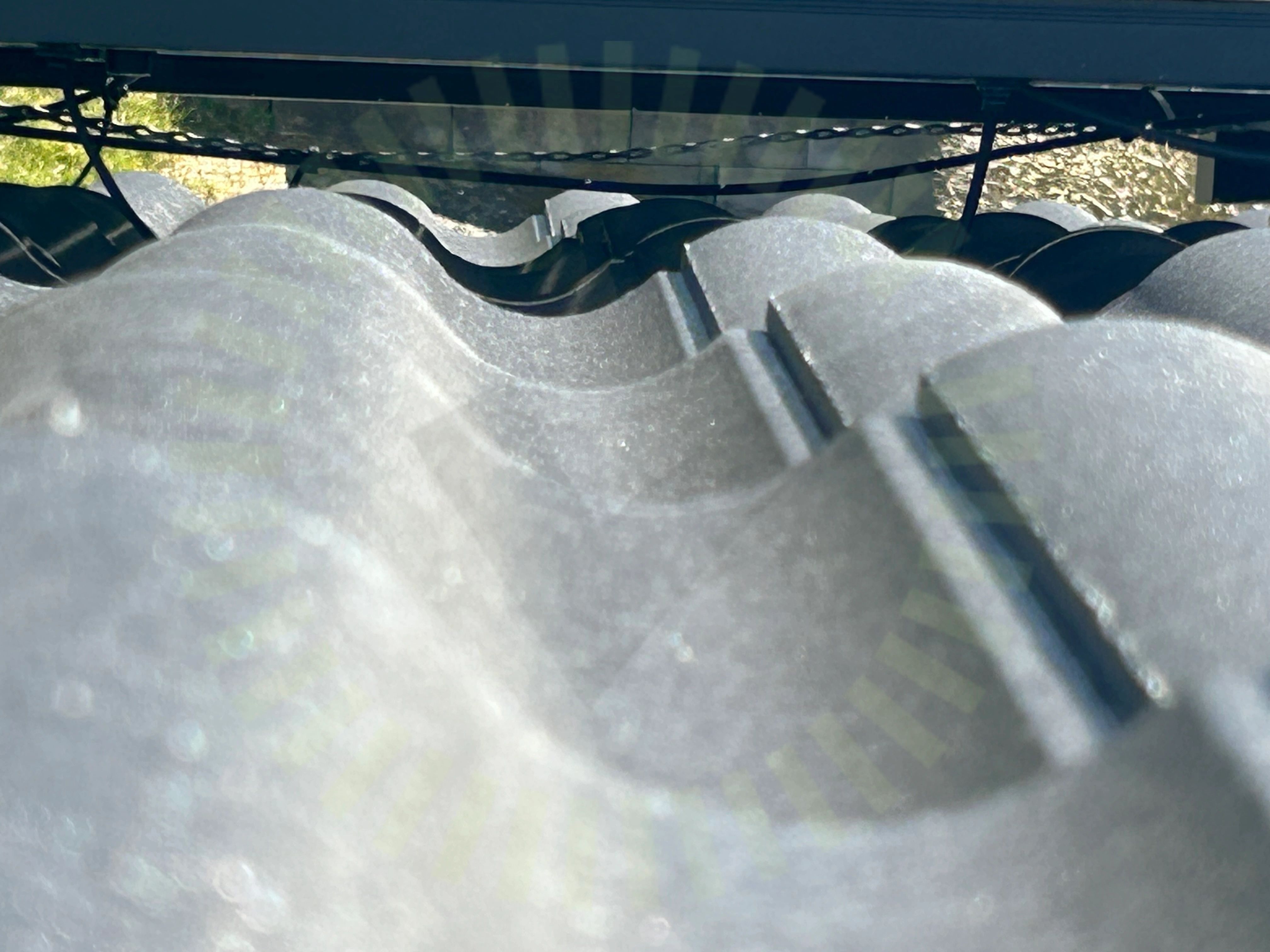

5.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

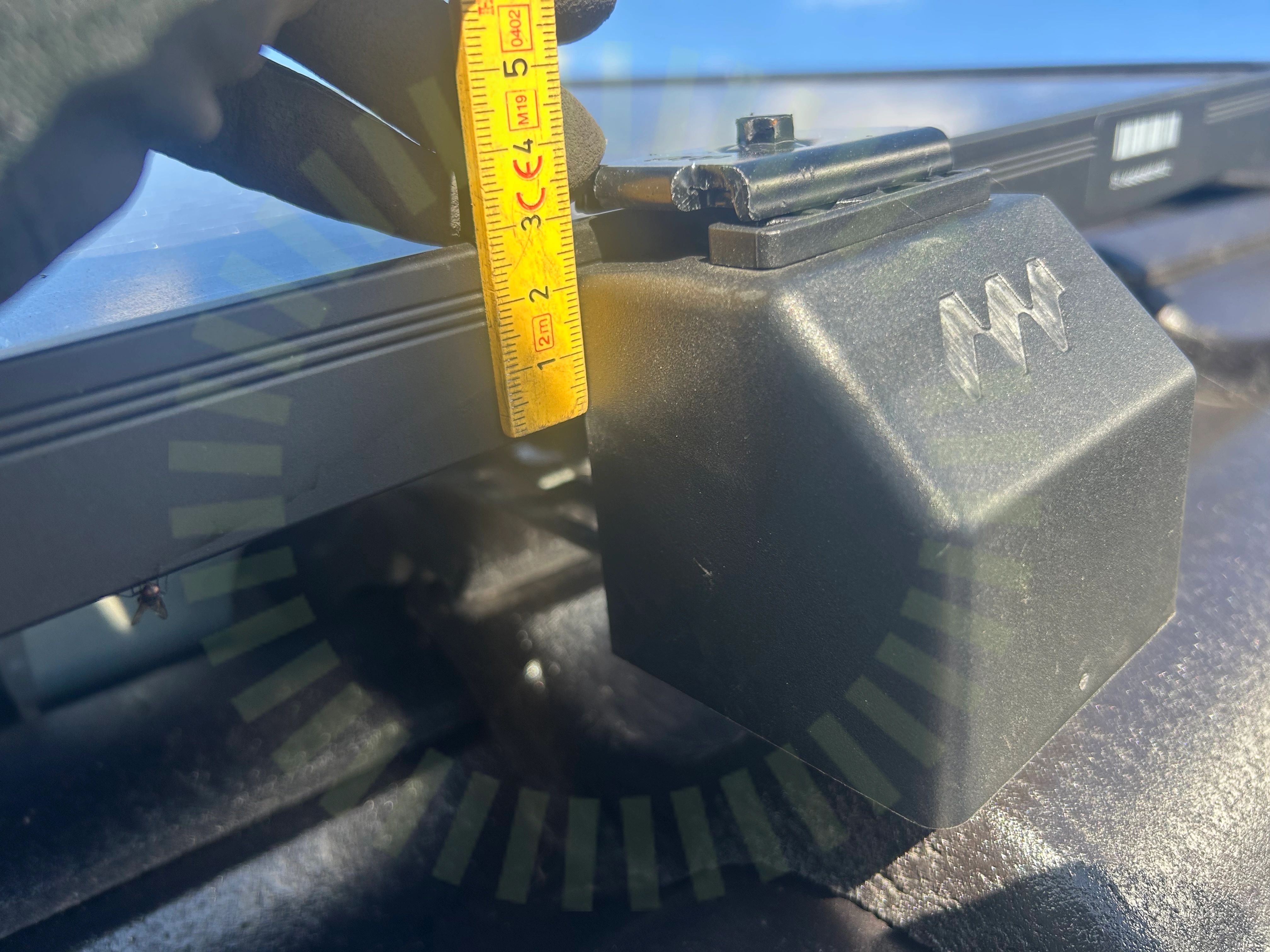

5.2 Ändklämmor
Inte godkändPlastbiten har inte tagits bort enligt tillverkarens anvisningar, när panelramen är 30 mm.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6-7

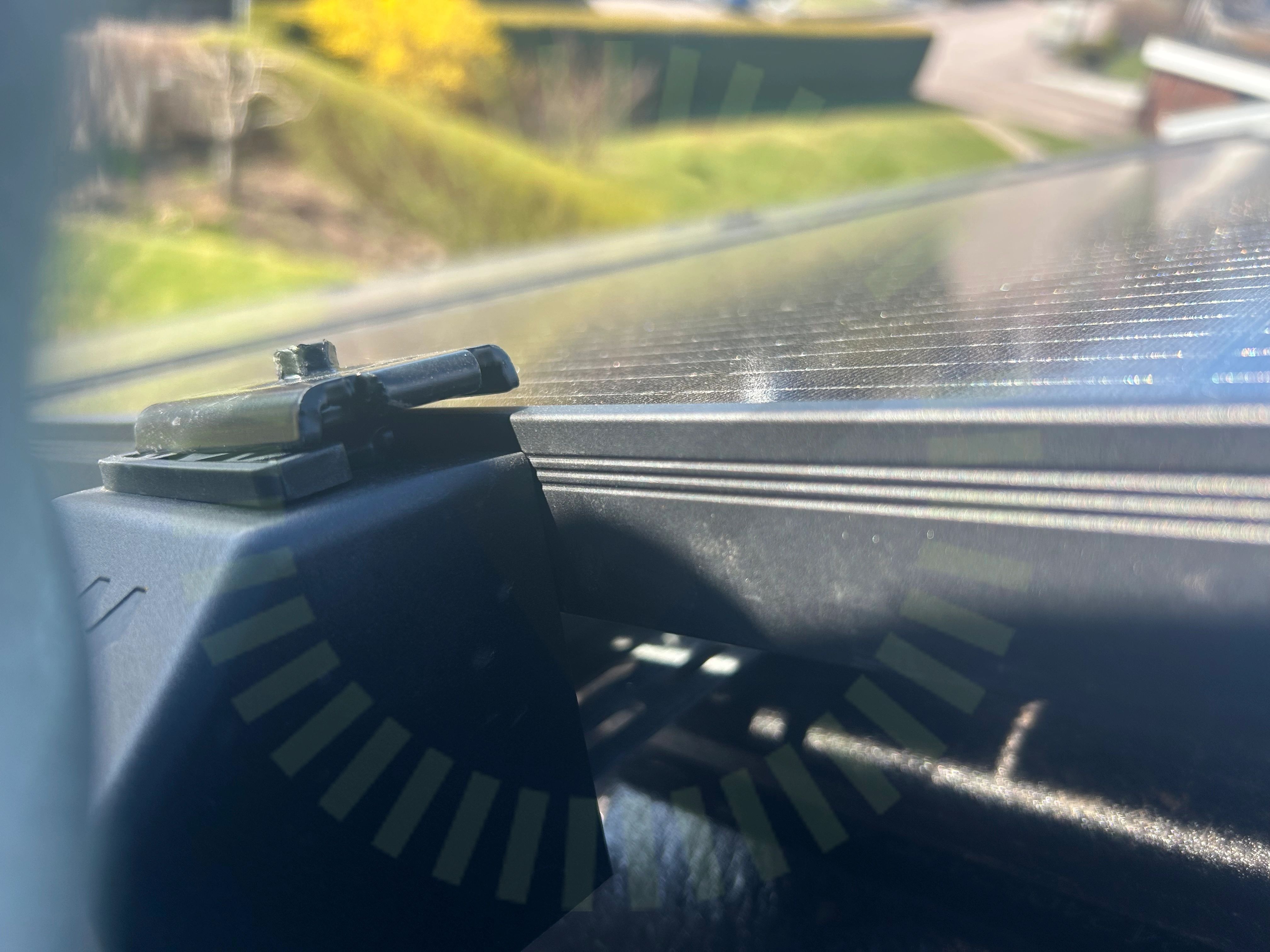

5.3 Ändklämmor
Inte godkändÄndklämma ligger inte korrekt mot panelram.
Godkända kontrollpunkter
24/27Använd skruvBlandning av infästningarBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLiggande skenorLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningStående skenorSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt material
Tak 1, Trina: TSM-NEG9RC.27
Anmärkningar
1/14

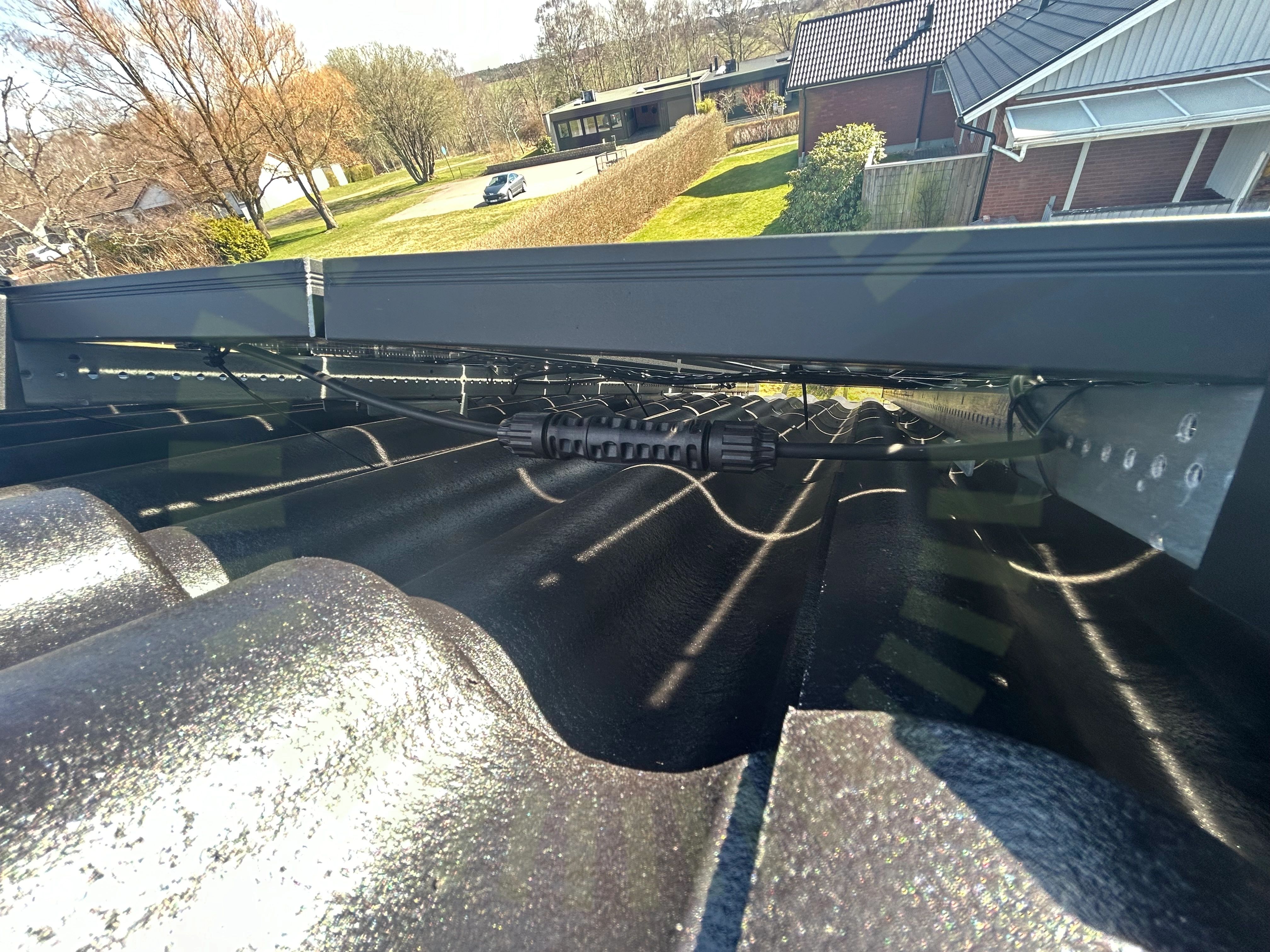

6.1 Stress på kontakter
Inte godkändKontakt ej dragavlastad och utsätts för väderpåverkan.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
13/14DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramSträngförläggning
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
1/35

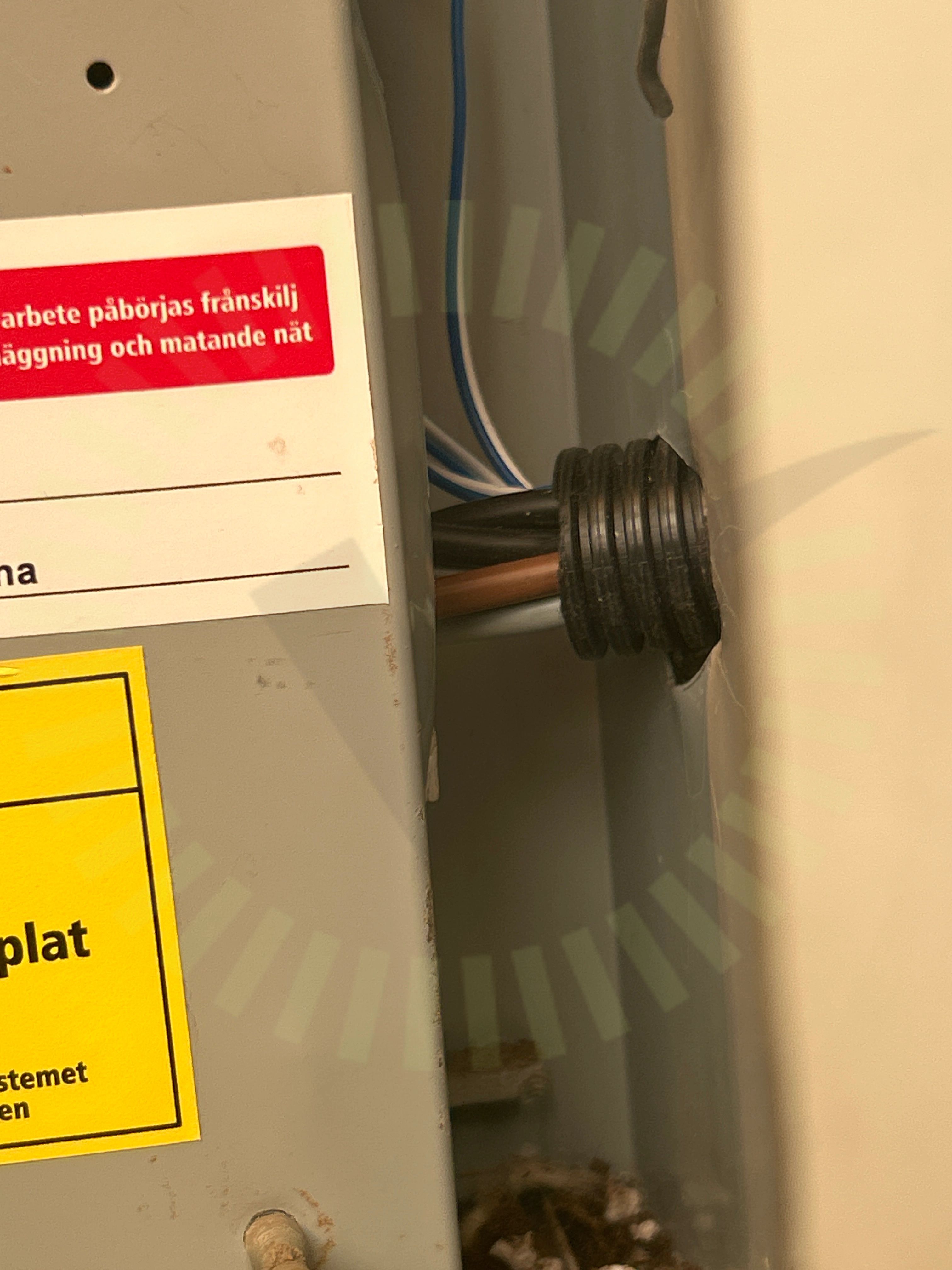

9.1 Enkelisolerade ledare
Inte godkändEnkelisolerade ledare ligger öppet utanför kapsling.
SS 436 40 00 (412.2.2.1)
