Besiktningsrapport

8.5

Installation genom

Sesol

Datum

26 maj 2023

Ort

Hölö, Stockholms län

Klämmornas placering

Förläggning DC kontakter

Kopplingslåda

+ 4

89% godkända11% ej godkända

Om installationen

PanelerLongi: LR4-72HIH 425-455M

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörBilddokumentation AC

TillbehörElmaterial: Kapsling

TillbehörSmartmätare: CHINT DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/1

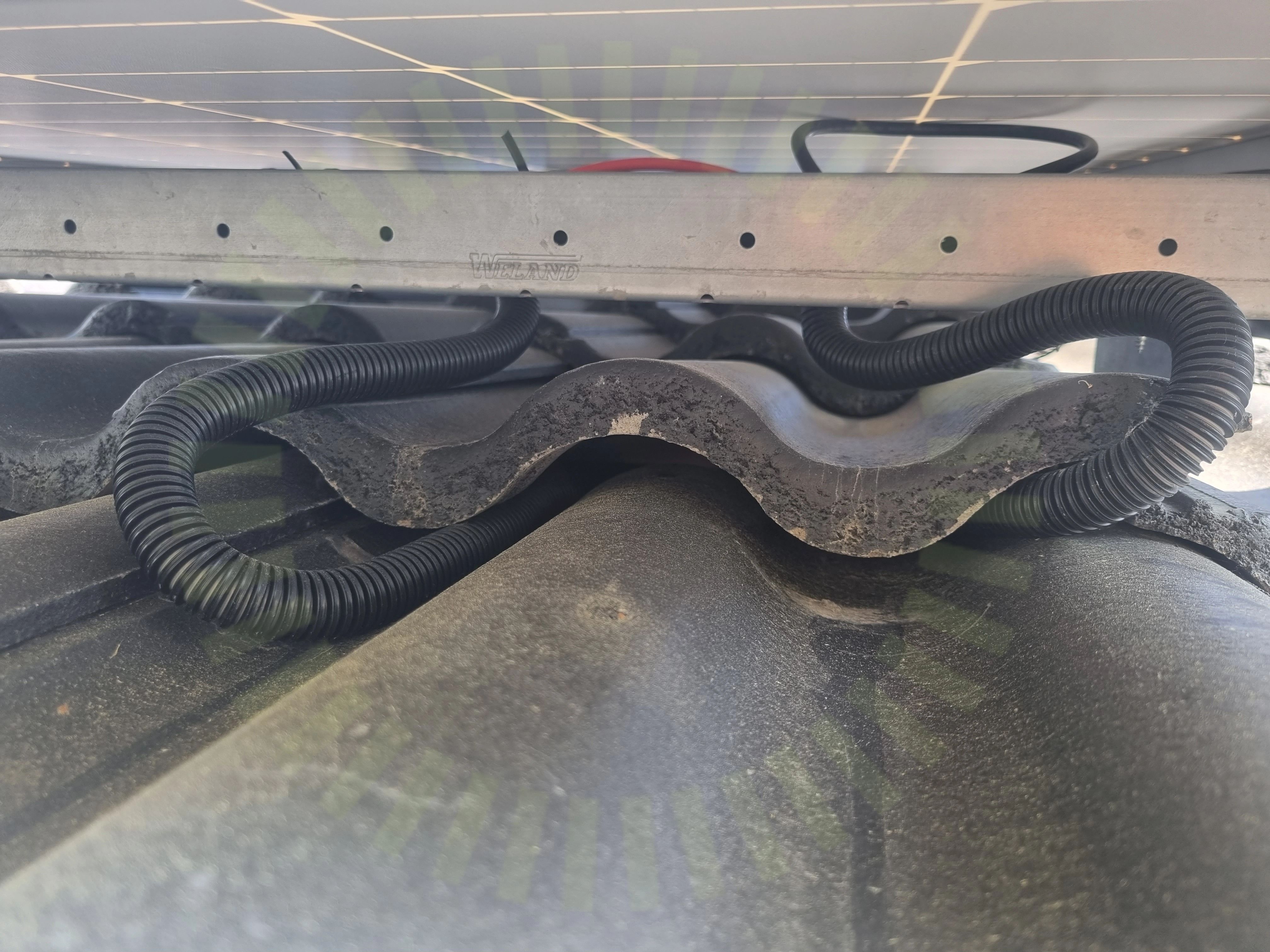

1.1 Glipa mellan takpannor/ trasiga takpannor

Inte godkänd

Man har inte slipat ur pannor där flexrör går in under takpannor, det blir därför en stor glipa mellan takpannor med risk för att vatten kommer in.

Elmaterial: Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

12/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

3/41

4.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på kapsling där växelriktaren är ansluten.

SS 436 40 00 (712.514.101)

4.2 Genomföringar

Inte godkänd

Genomföring inte tillräckligt tätad. Det saknas tätmassa runt hela genomförningen

4.3 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på kapsling där växelriktare är ansluten.

SEK 457, Sida 42

Godkända kontrollpunkter

37/41

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionUppskalad ledareVarning för likspänningVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

1/41

Tillförlitligt fäst

Longi: LR4-72HIH 425-455M

Anmärkningar

4/15

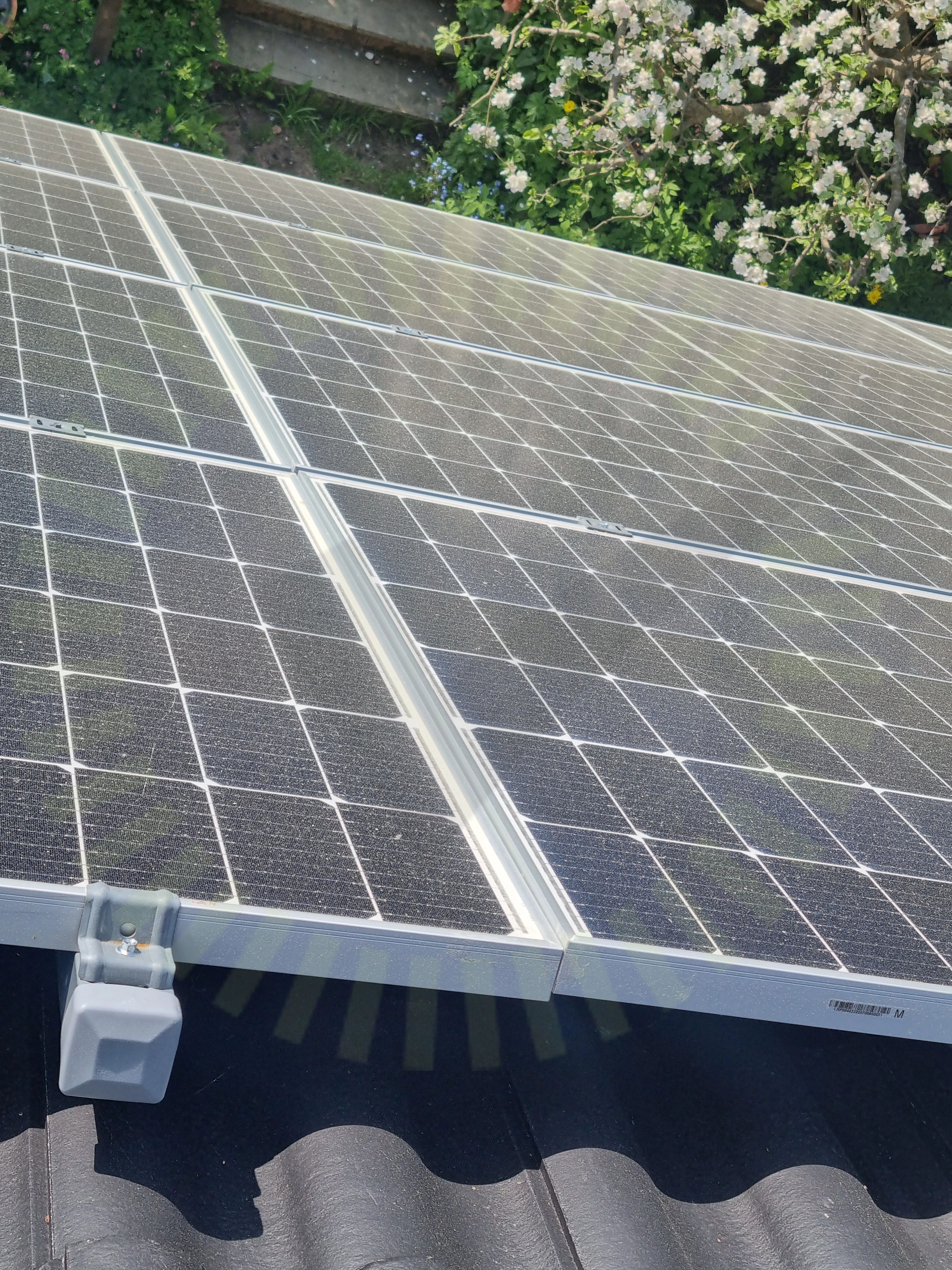

5.1 Mellanrum

Inte godkänd

Paneler är inte separerade.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

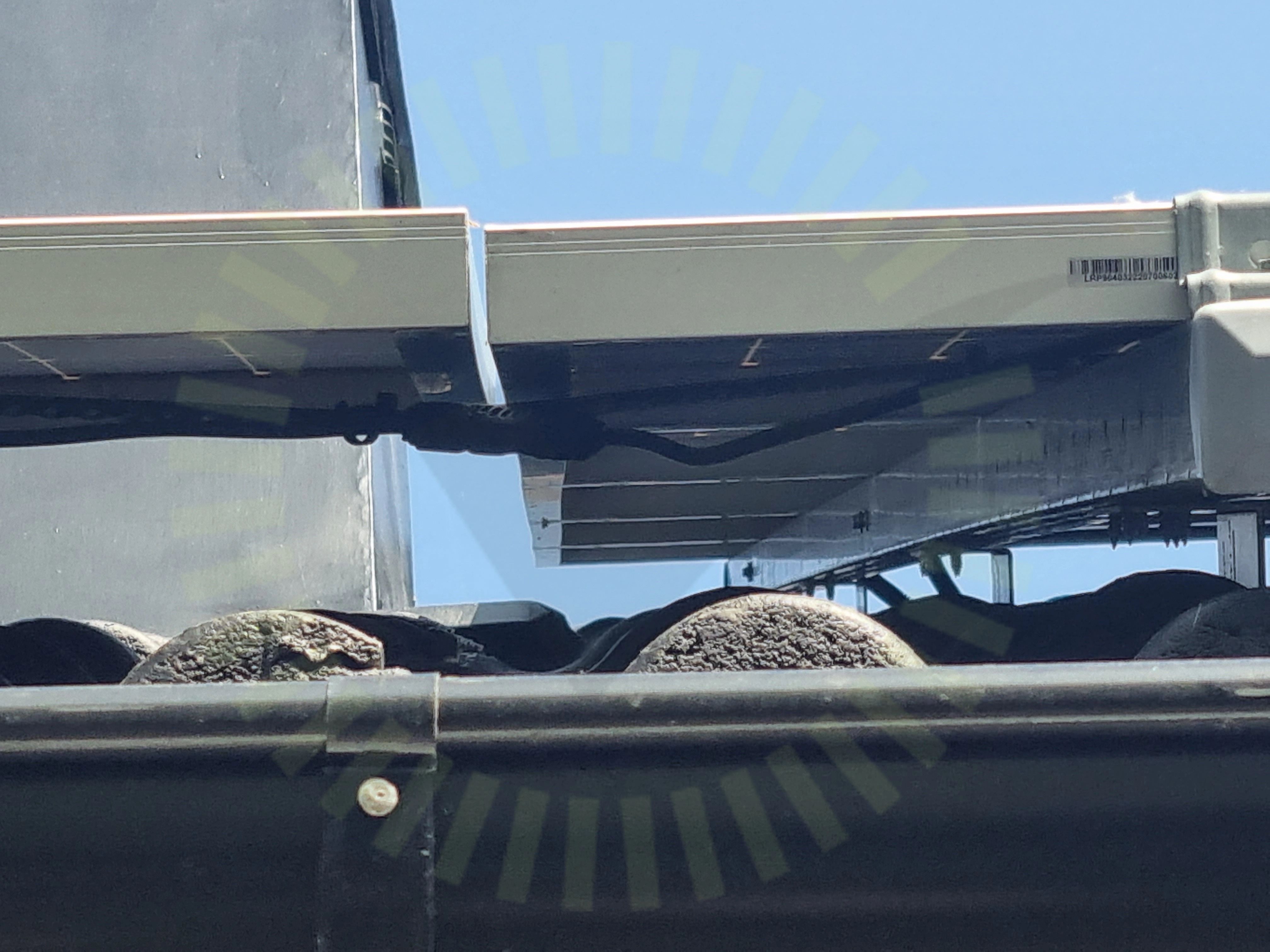

5.2 Förläggning DC kontakter

Inte godkänd

DC kontakter ligger inte skyddade mot direkt solljus. Placerade mellan paneler

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

5.3 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Uppmätt avstånd från skena/klämma till panelramens kant 230mm

Installation Manual for LONGi Solar PV Modules, V15, Sida 17

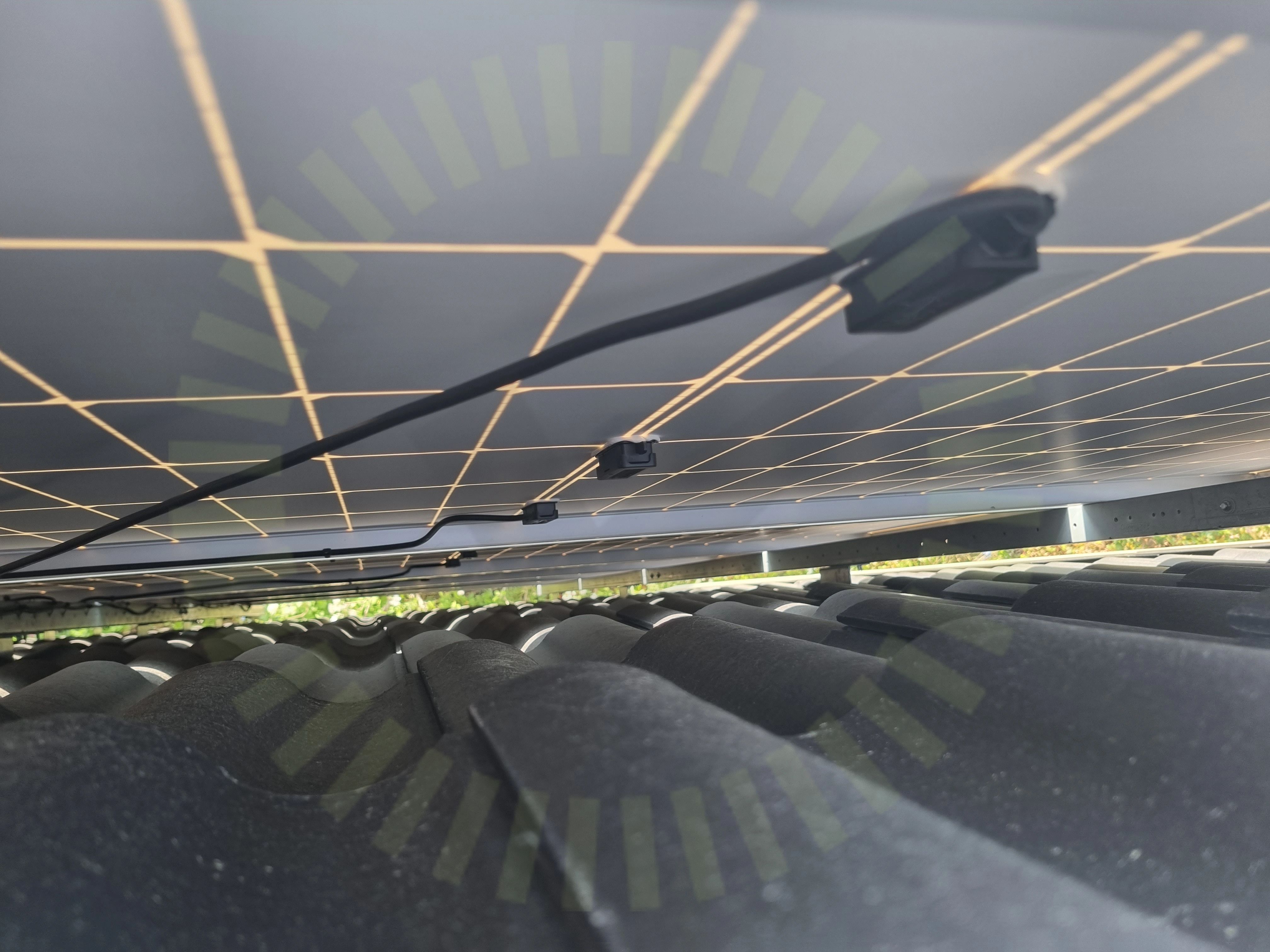

5.4 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

Godkända kontrollpunkter

10/15

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckePanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare

Weland Stål: Råspont

Anmärkningar

4/23

7.1 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

7.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. Uppmätt överhäng 630mm

7.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen stämmer inte med verkligheten. En annan panelayout än o lastberäkning, man har flyttat en panel från vänster om skorsten till höger och lagt en panel fristående från resten

Tillverkarens montageanvisningar

7.4 Takkrokarnas CC

Inte godkänd

Underlag för kontroll av rätt cc mått mellan krokar är ej tillgängligt. Korrekt snö- och vindlast beräkning saknas för projektet,

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

18/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenskarvarTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/23

Underbyggnad
