Besiktningsrapport
9.9
Installation genom
Affärsverken Karlskrona
Datum
4 juli 2024
Ort
Senoren, Blekinge län
Panelkablagets böjradie
Panelkablagets böjradie
98% godkända
2% ej godkända
Om installationen
Paneler
JA Solar: JAM54S31 (395-420) MR
Paneler
JA Solar: JAM54S31 (395-420) MR
Optimerare
Tigo: TS4
Optimerare
Tigo: TS4
Montagesystem
Weland Stål: Råspont
Montagesystem
Weland Stål: Falsfäste
Växelriktare
Fronius: Symo 10-20 kW
Tillbehör
Säkerhetsbrytare AC
Tillbehör
Smartmätare: Fronius
Installerad av Affärsverken Karlskrona som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
8/8
Anslutning
Böjradie
Egenskaper
Förskruvningar
Identifiering
Infästning
Placering
Yttre påverkan
Tak 1, JA Solar: JAM54S31 (395-420) MR
Anmärkningar
1/16

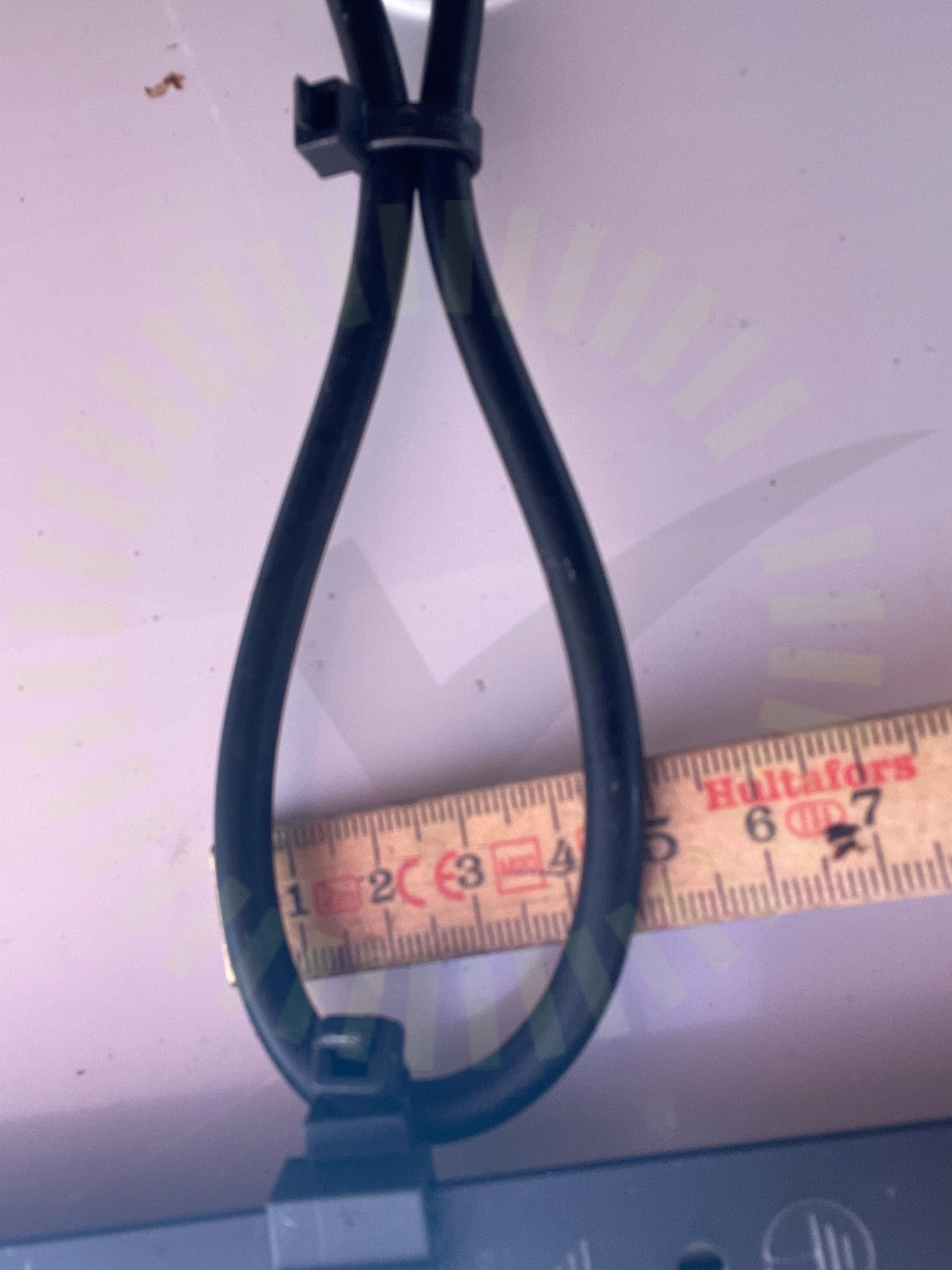

3.1 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie. Uppmätt ca 30 mm.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 10
Godkända kontrollpunkter
15/16
Avstånd till havet
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Tigo: TS4
Godkända kontrollpunkter
4/4
Optimerare: Fastsäkring av produkt
Optimerare: Kabel
Optimerare: Kontakter
Optimerare: Placering
Tak 1, Weland Stål: Råspont
Godkända kontrollpunkter
20/20
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Mittklämmor
Placering
Råspontsinfästning
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Takkrokarnas CC
Tvådelad Takkrok
Underbyggnad
Underliggande takpanna
Väderbeständigt material
Ändklämmor skena
Tak 2, JA Solar: JAM54S31 (395-420) MR
Anmärkningar
1/15
6.1 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie. Uppmätt ca 25 mm.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 10
Godkända kontrollpunkter
14/15
Avstånd till havet
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 2, Tigo: TS4
Godkända kontrollpunkter
5/5
Optimerare: Fastsäkring av produkt
Optimerare: Kabel
Optimerare: Kontakter
Optimerare: Placering
Optimerare: Underlag
Tak 2, Weland Stål: Falsfäste
Godkända kontrollpunkter
18/18
Falsfästenas CC
Falsinfästning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Mittklämmor
Placering
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Underbyggnad
Väderbeständigt material
Ändklämmor skena
Varselmärkning
Godkända kontrollpunkter
5/5
Informering av solceller
Missvisande varselmärkning
Tillförlitligt fäst
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
31/31
AC Anslutning Växelriktare
AC Böjradie
AC Kablage förläggning
Anslutning av ledare
Avstånd
DC anslutning
DC kablage
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
Direkt solljus
Dubbel matning
Enkelisolerade ledare
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Skarp kant
Smartmätare
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Utrymme
Ventilation
Vinkel
Väderbeständigt material
Växelriktarens IP klassning
