2.1 Placering av batteri
Inte godkändBatteriet är inte placerat på ett brandskyddande material.
Power Saver Battery User Manual Issue 01 Date 2023-11-31, Sida 70
Besiktningsrapport
9.0
Installation genom
Svea Solar
Datum
28 mars 2024
Ort
Oxie, Skåne län
93% godkända7% ej godkända
Om installationen
PanelerRisen: RSM40-8
MontagesystemCWL Infästningsplatta med Wasi skena
VäxelriktareSVEA SOLAR: Power Shifter 6-10kW
BatteriSVEA SOLAR: Power Saver 5-15kW
TillbehörUndercentral
TillbehörCHINT: Huawei DTSU666 (med CT)
TillbehörSäkerhetsbrytare AC
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
1/14Godkända kontrollpunkter
13/14Avstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd
Smartmätare
Godkända kontrollpunkter
4/6Fastsäkring av produktMatning till smartmätareSignalkabel till växelriktarenSkador signalkablage
Ej tillgängligt vid besiktning
2/6Anslutning av CT klämmorPlacering av CT klämmor
Säkerhetsbrytare AC
Anmärkningar
2/7

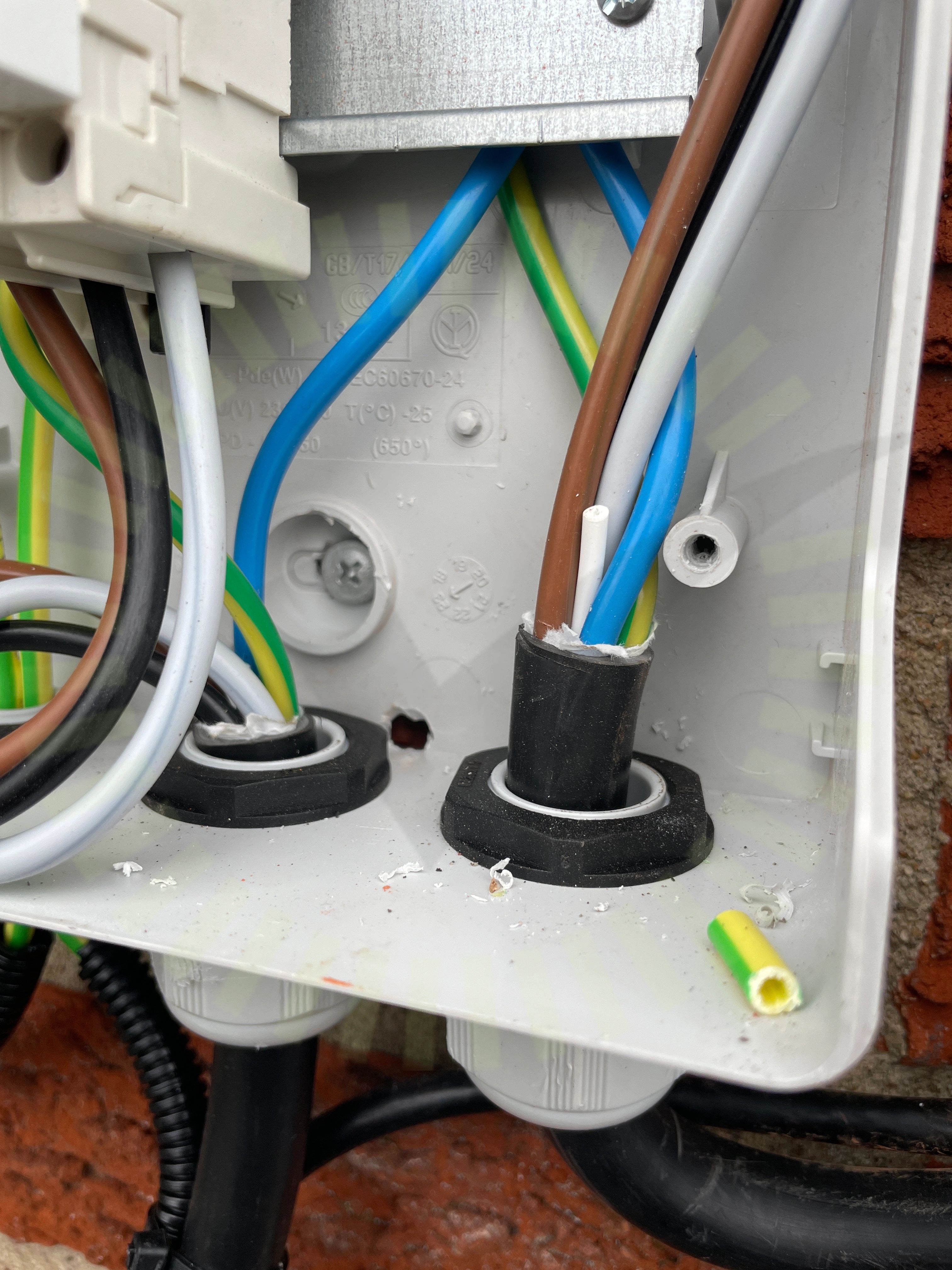

4.1 Egenskaper
Inte godkändIP klassning har påverkats negativt vid installation.

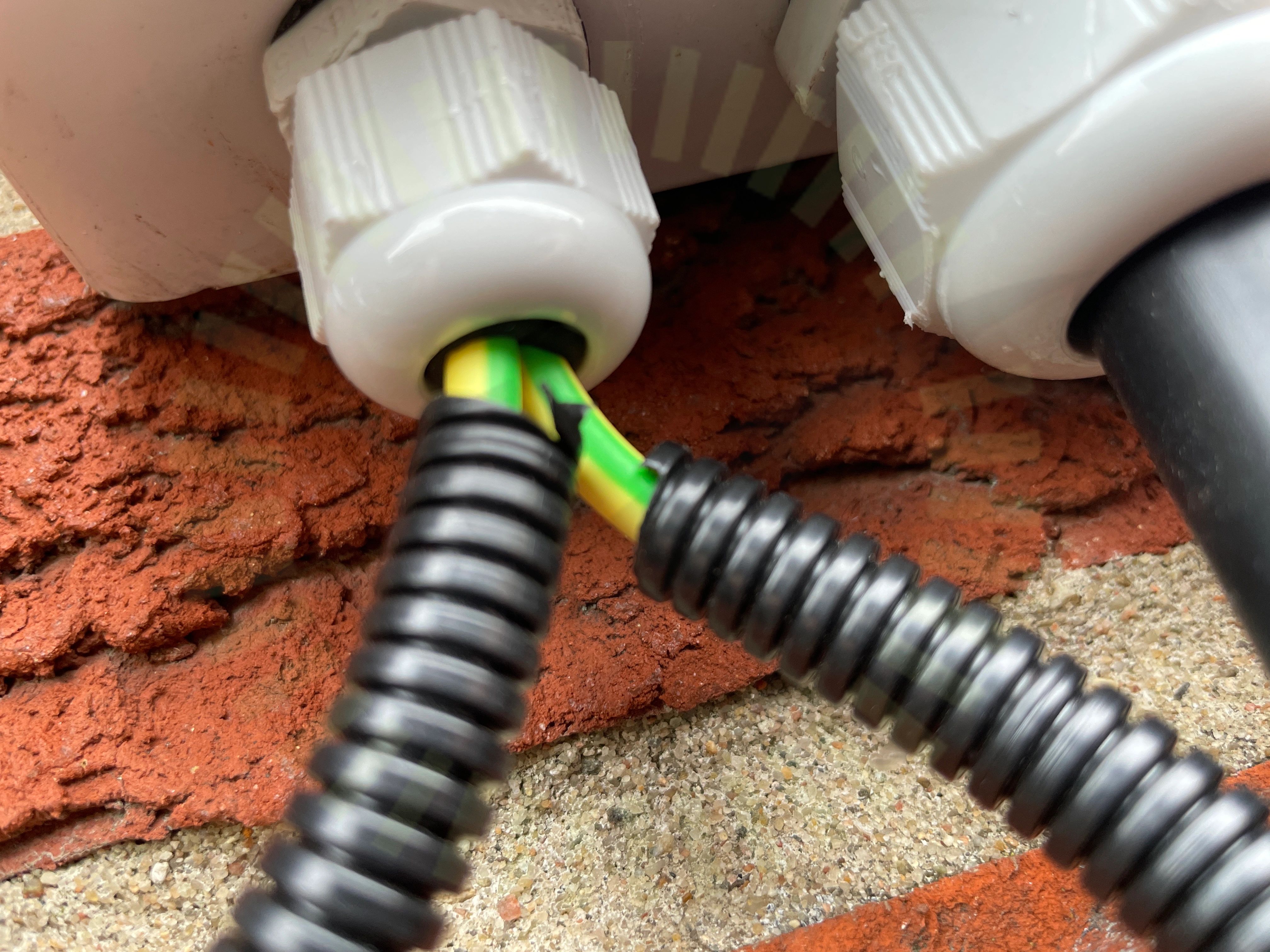

4.2 Kabelinföringar
Inte godkändFörskruvning avsedd för en kabel har två kablar i sig.
Godkända kontrollpunkter
5/7Anslutningar i brytareIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, CWL Infästningsplatta med Wasi skena
Anmärkningar
5/235.1 Främmande material
Inte godkändTre blandade montagesystem. CW Lundberg tätskiktsplatta, Schletter infästning och Wasi skena.
5.2 Skenornas infästning
Inte godkändDå infästning och skena är från två olika tillverkare kan ingen av tillverkarna lämna någon garanti på att vald infästnings metod är utförd korrekt.
5.3 Skenornas överhäng
Inte godkändUnderlag för att kunna kontrollera korrekt överhäng saknas.
5.4 Skenors avstånd till varandra
Inte godkändUnderlag för att kontrollera korrekt avstånd mellan skenor saknas.
5.5 Snö- och Vindlastberäkning
Inte godkändDå det är två blandade montagesystem går det inte att framställa en korrekt lastberäkning.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
17/23Använd tätskiktsdukAvsaknat underlagDC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenskarvarSvetsning takpappSäkerhetsavståndTätskiktsplattor CC måttVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/23Tätskiktsplattor Infästning
Tak 1, Risen: RSM40-8
Anmärkningar
1/18
6.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon.
PV module installation and maintenance manual A1 2023 sida 26.
Godkända kontrollpunkter
17/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Undercentral
Godkända kontrollpunkter
6/6FasskenaFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Godkända kontrollpunkter
37/37AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
