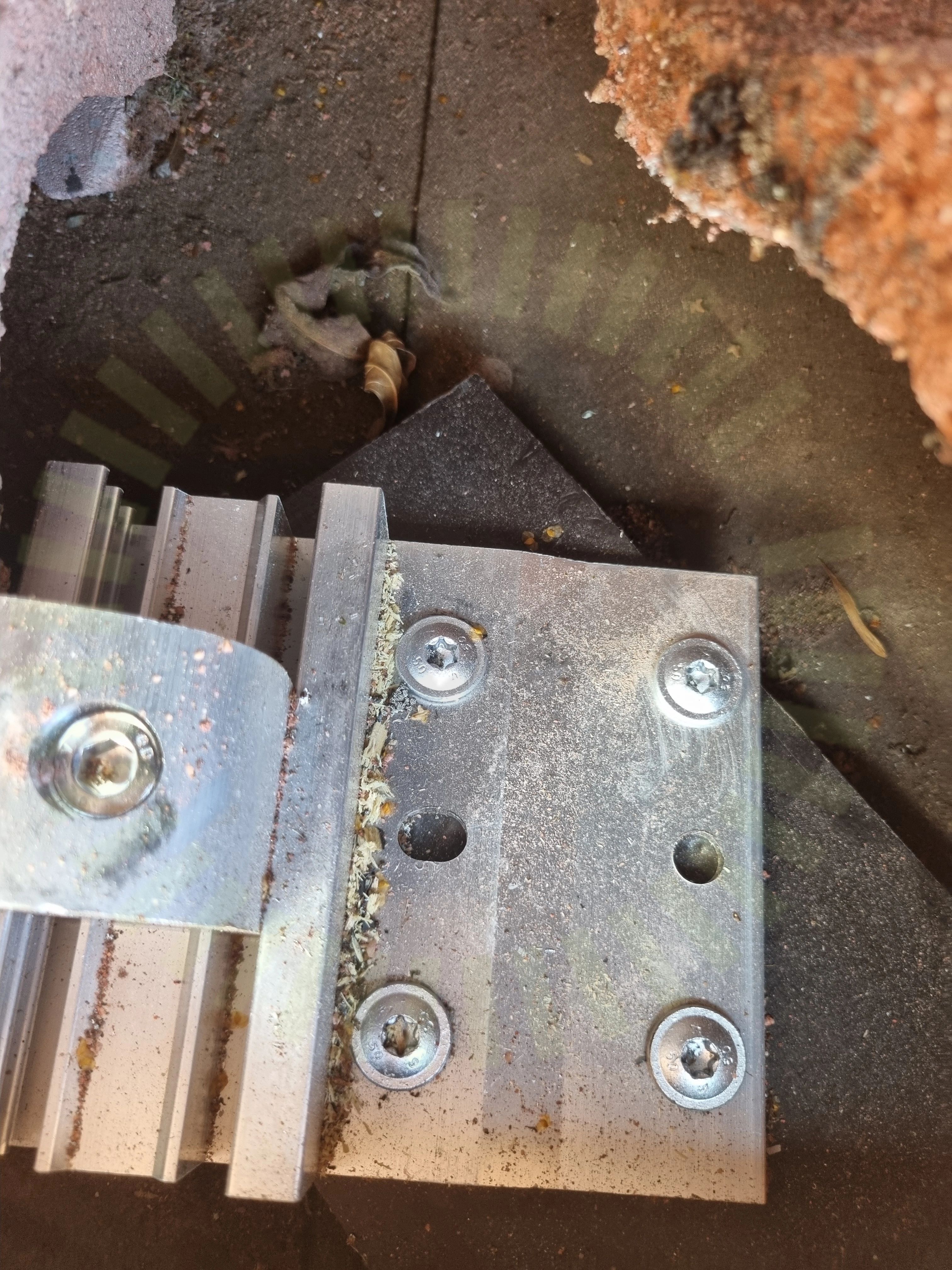

2.1 Infästning utanför takstol
Inte godkändKroken i bild är inte korrekt monterad utanför takstol. Monteringen uppfyller inte tillverkarens anvisning om infästning utanför takstol.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19
Besiktningsrapport
8.7
Installation genom
EcoKraft
Datum
23 augusti 2023
Ort
Norrtälje, Stockholms län
92% godkända8% ej godkända
Om installationen
PanelerLuxor: EcoLine M108
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareFronius: SYMO 3-8.2 kW
Tillbehör Bilddokumentation AC
TillbehörUndercentral
Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, K2: SingleRail: CrossHook 3S
Anmärkningar
5/30
2.2 Infästningar
Inte godkändMajoriteten av infästningar sitter i råspont. Infästning ska ske i takstol med komplettering i råspont. Svårt att veta vart takstolar är då det ej syns utifrån eller från insidan. takkrokar sitter med olika cc mått och skruvar ser ut att sitta på större avstånd än vanlig 45mm takstol.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19

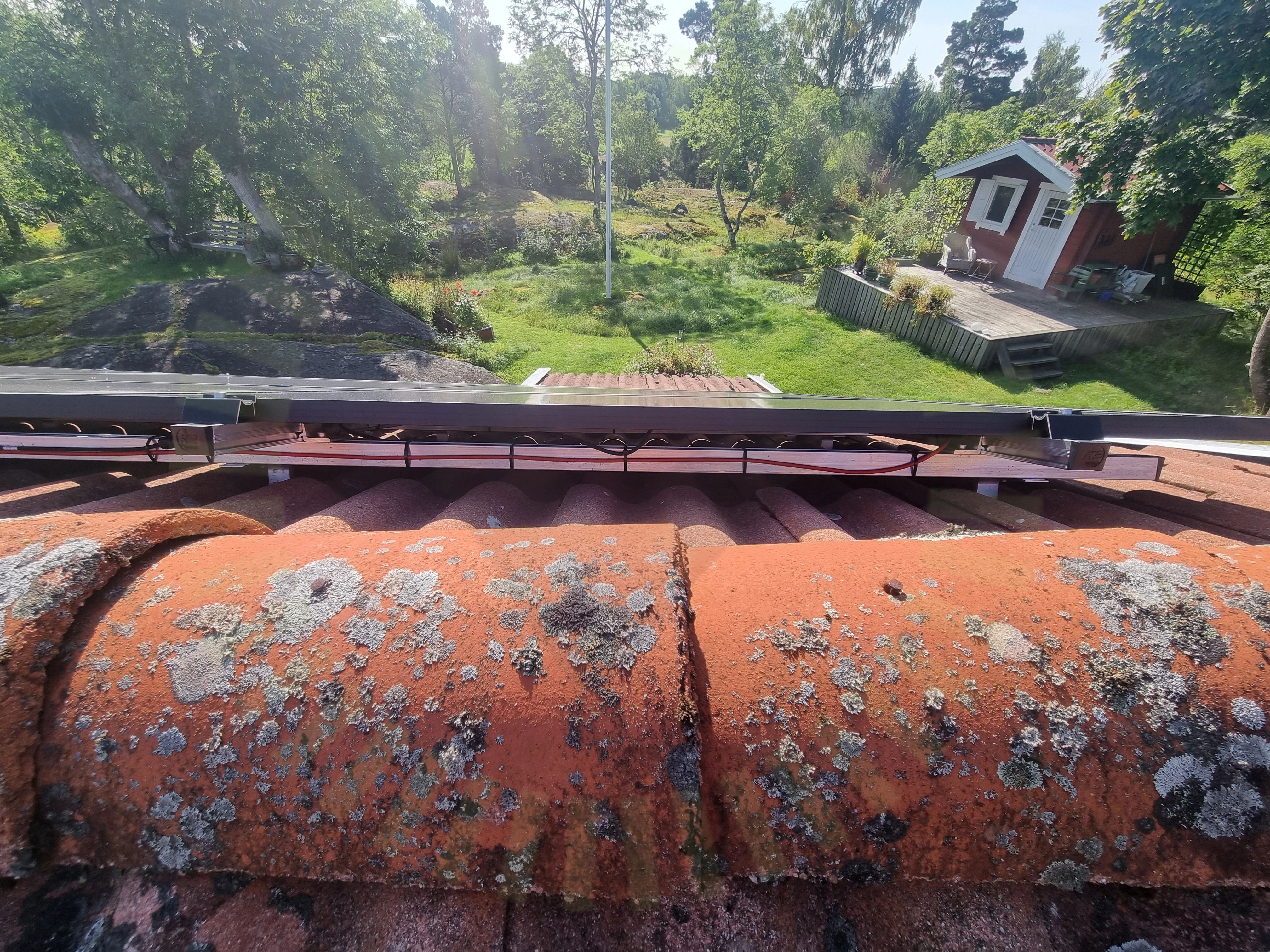

2.3 Korslager: Skenornas infästning
Inte godkändKorsskenor är inte korrekt monterade. Infästningar för varje skenpar ska peka mot varandra.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 17

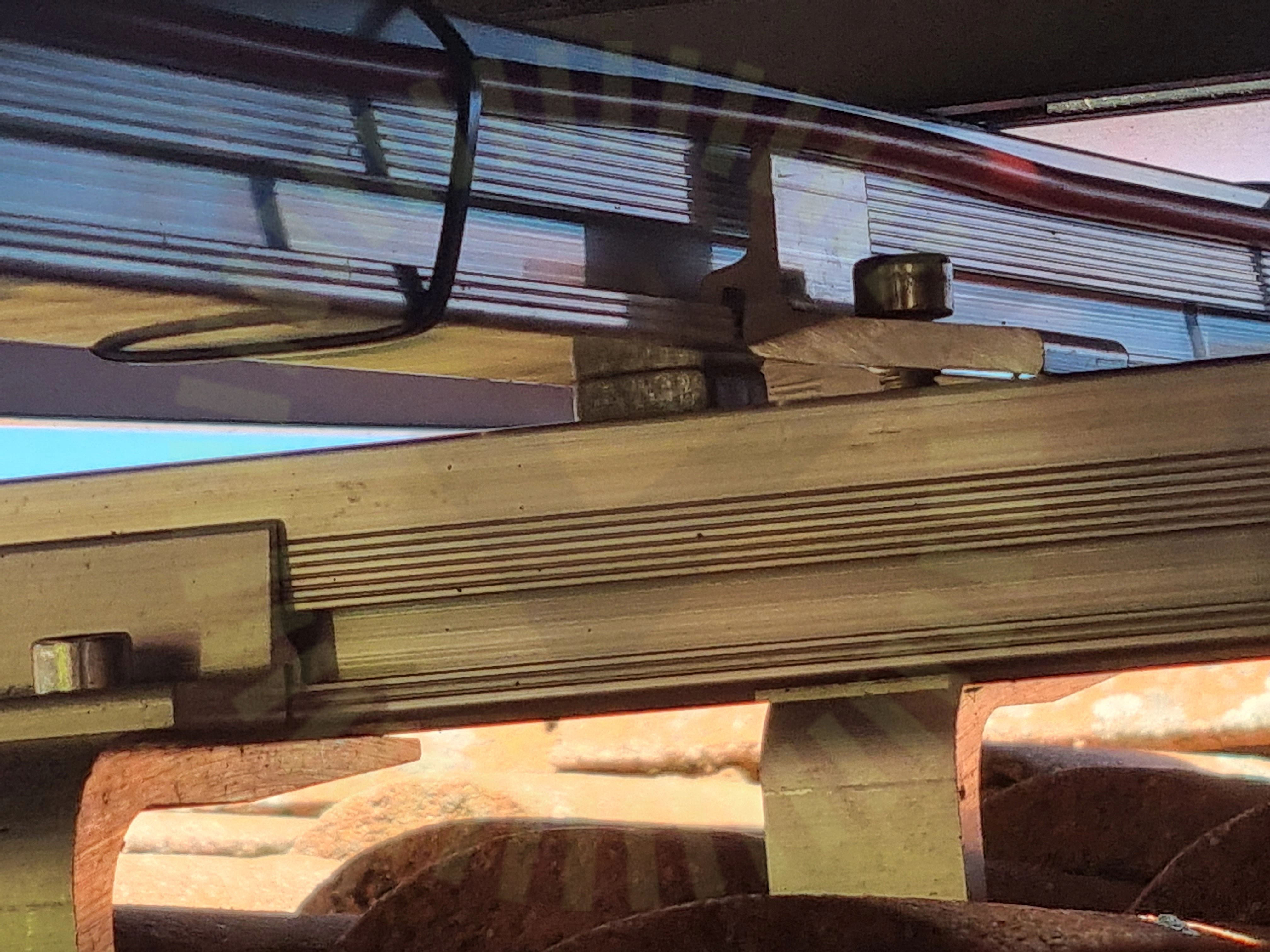

2.4 Skenornas infästning
Inte godkändÖvre skenan är inte fäst i undre skenan korrekt. En distans ligger mellan skenorna vilket gör att infästningen inte sitter enligt tillverkarens anvisningar.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 14

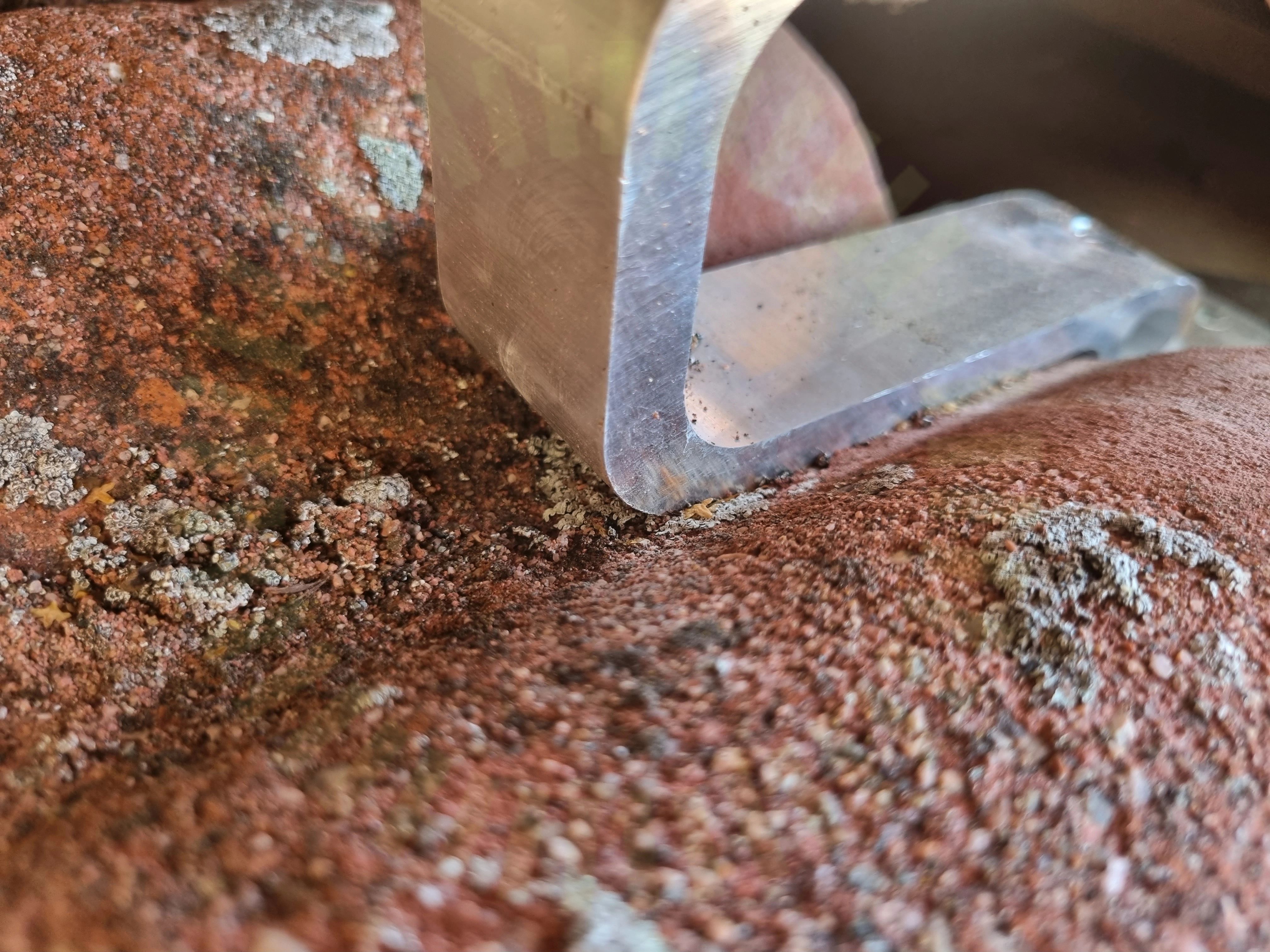

2.5 Underliggande takpanna
Inte godkändTakkrokar ligger mot den underliggande takpannan.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 13
Godkända kontrollpunkter
24/30Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKorslager: Skenornas överhängKorslager: SkenskarvarMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas överhängSkenors avstånd till varandra korslagerSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTvådelad takkrokVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/30Takstolsinfästning
Tak 1, Luxor: EcoLine M108
Godkända kontrollpunkter
17/17Böjradie kablageDragavlastadeDräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslådaMellanrumPunktbelastningSkadaSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Undercentral
Godkända kontrollpunkter
7/9BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Ej tillgängligt vid besiktning
2/9FemledarsystemPEN-ledare
Varselmärkning
Anmärkningar
1/5

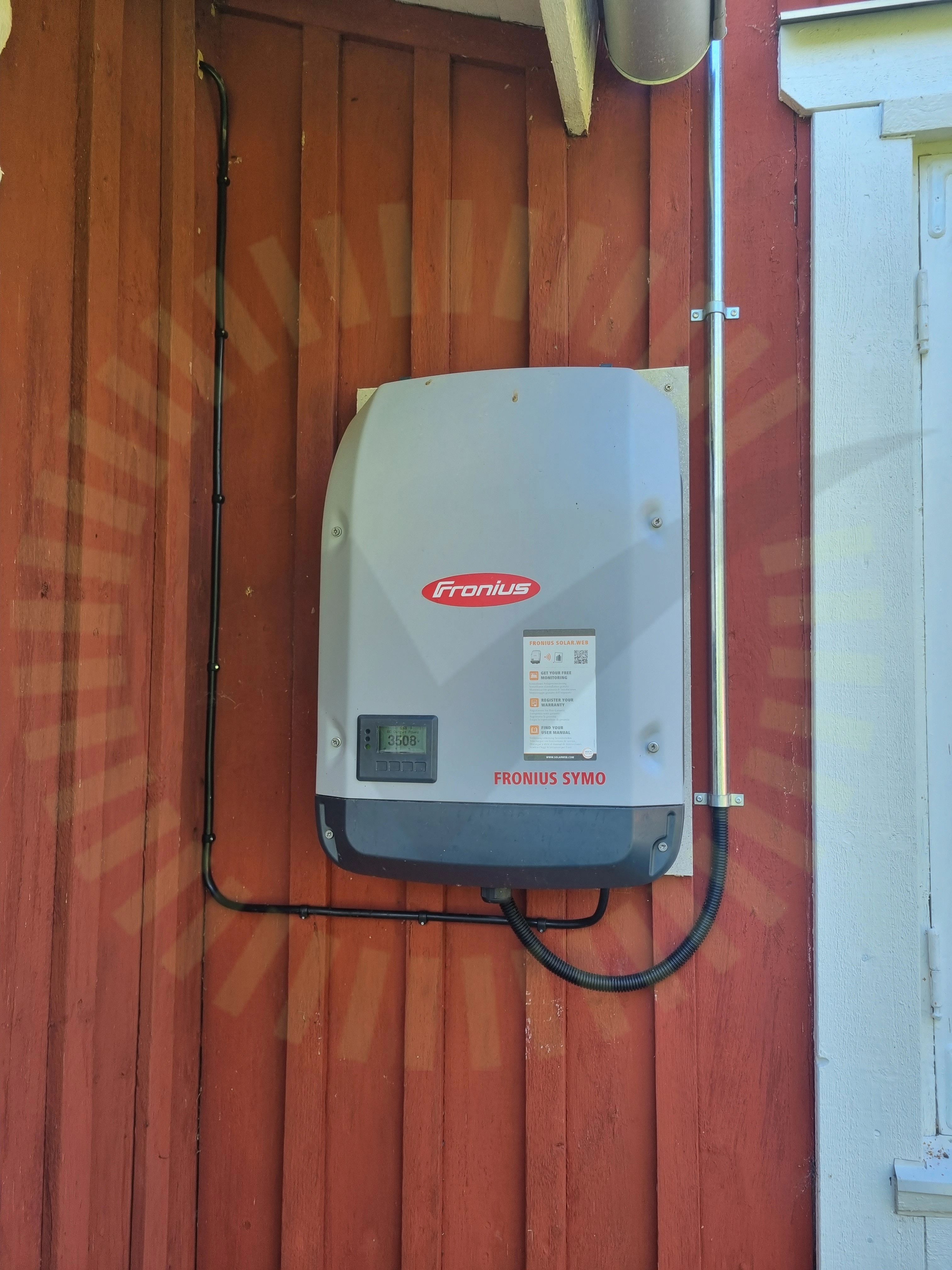

5.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/5Informering av solcellerMissvisande varselmärkningVarning för backspänning
Ej tillgängligt vid besiktning
1/5Tillförlitligt fäst
Växelriktare
Anmärkningar
2/35

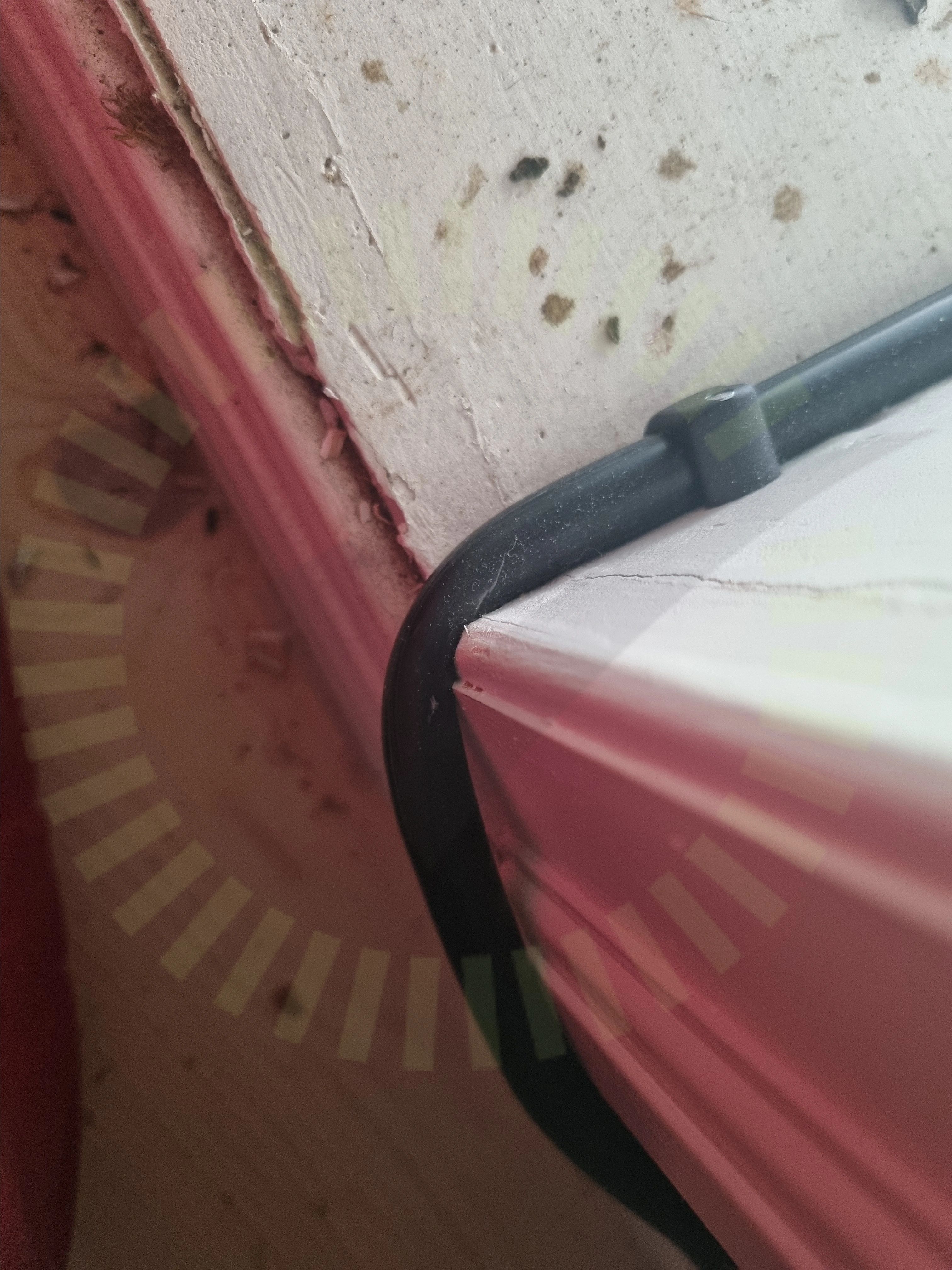

6.1 AC Böjradie
Inte godkändKabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

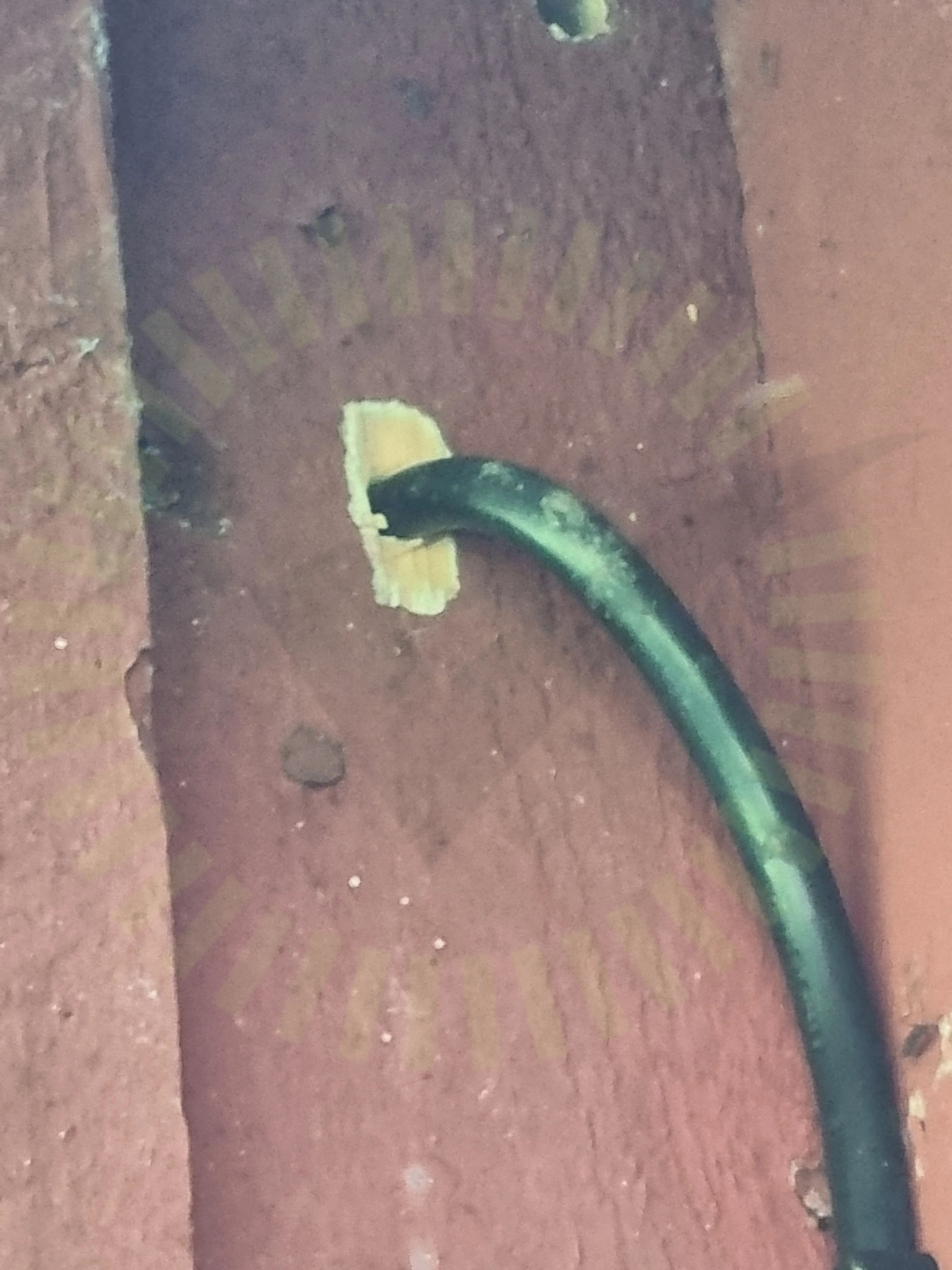

6.2 Genomföringar
Inte godkändGenomföring inte tätad. Ac kabelgenomförning är inte tätad från växelriktare genom vägg till farstu/hall.
Godkända kontrollpunkter
31/35AC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC anslutningDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordfelsbrytareKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSkarp kantSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
2/35AC Anslutning VäxelriktareStress på kontakter
