1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.7
Installation genom
Skånesol AB
Datum
24 juli 2026
Ort
Oxie, Skåne län
89% godkända11% ej godkända
Om installationen
PanelerJA Solar: JAM60D41 LB
MontagesystemNordmount: Papptak
VäxelriktareSolis: S6-EH3P(5-10)K-H-EU
BatteriDyness: Stack 100
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
Installerad av Skånesol AB som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Nytt uttag
Inte godkändNymonterat uttag sitter inte inom en JFB. Alla nya uttag upp till 32A som används av lekman ska skyddas av jfb.
Godkända kontrollpunkter
1/3Strängschema
Batteri
Anmärkningar
1/142.1 Avstånd närliggande objekt
Inte godkändBatteriet har inte rätt avstånd till omkringliggande material. Ska ha 500 sidled.
DYNESS Stack 100 User Manual 20250307 V2, sid 19
Godkända kontrollpunkter
13/14Avstånd till växelriktareBatteri PEBatteritornDC anslutning Fastsäkring av produktIhopsättning av modulerLutningOmgivningstemperaturSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1: JA Solar: JAM60D41 LB
Anmärkningar
3/17

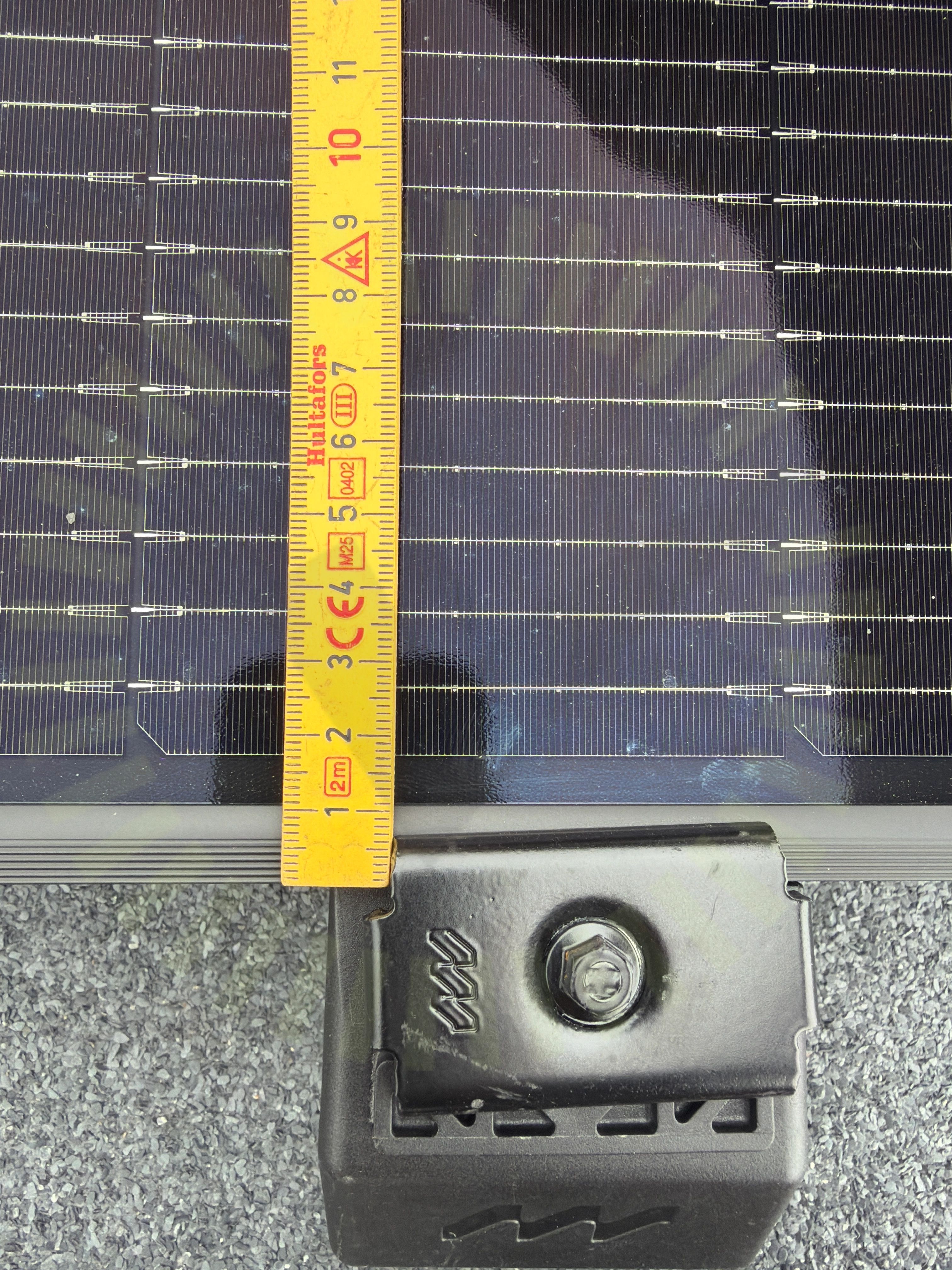

4.1 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
JA Solar Modules Installation Manual-Bifacial Double-glass Modules Version A/15, Sida 6

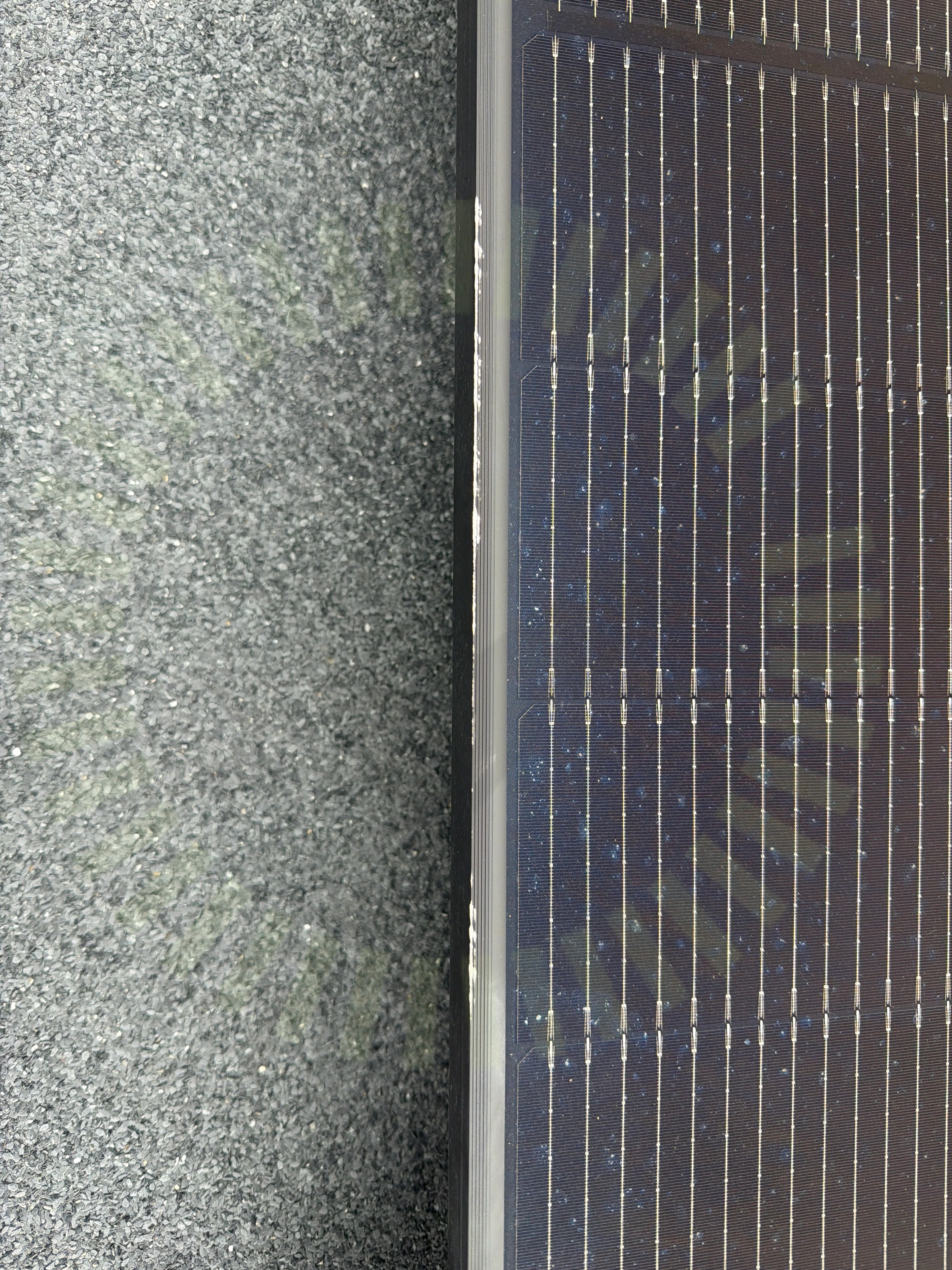

4.2 Skador på panel
Inte godkändLängre repor finns på panelerna. Både glas och ram.

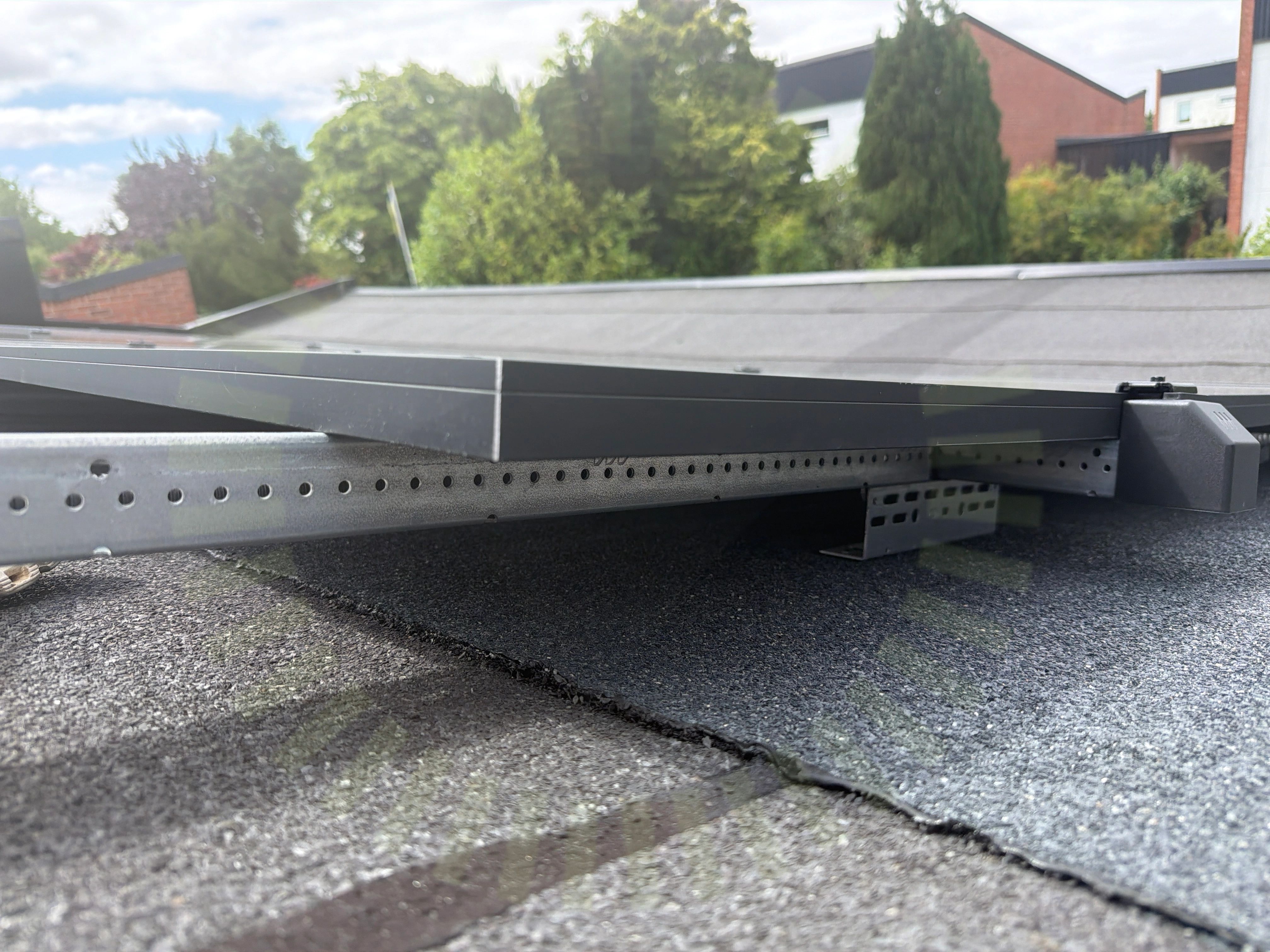

4.3 Spänningar i ram
Inte godkändSkenan som ligger mellan panelfält trycker upp panelramarna.
Godkända kontrollpunkter
14/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkenans kontakt med panelramSkuggaStress på kontakterSträngförläggning
Tak 1: Nordmount: Papptak
Anmärkningar
2/24

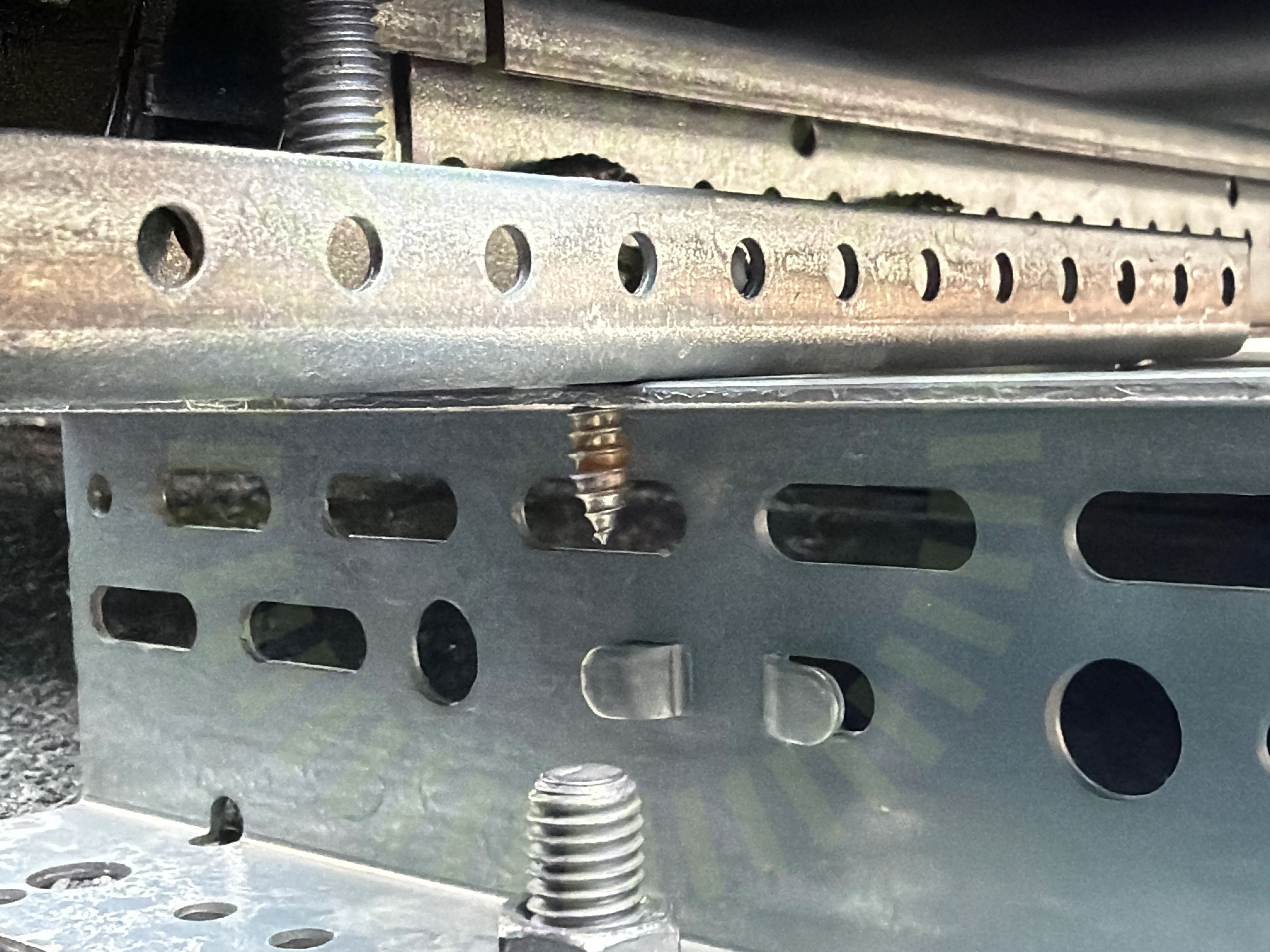

5.1 Skenornas infästning
Inte godkändEnbart en skruv använd för infästning av skena till tak.
Nordmount: Papptak - Version 1.4, sid 4

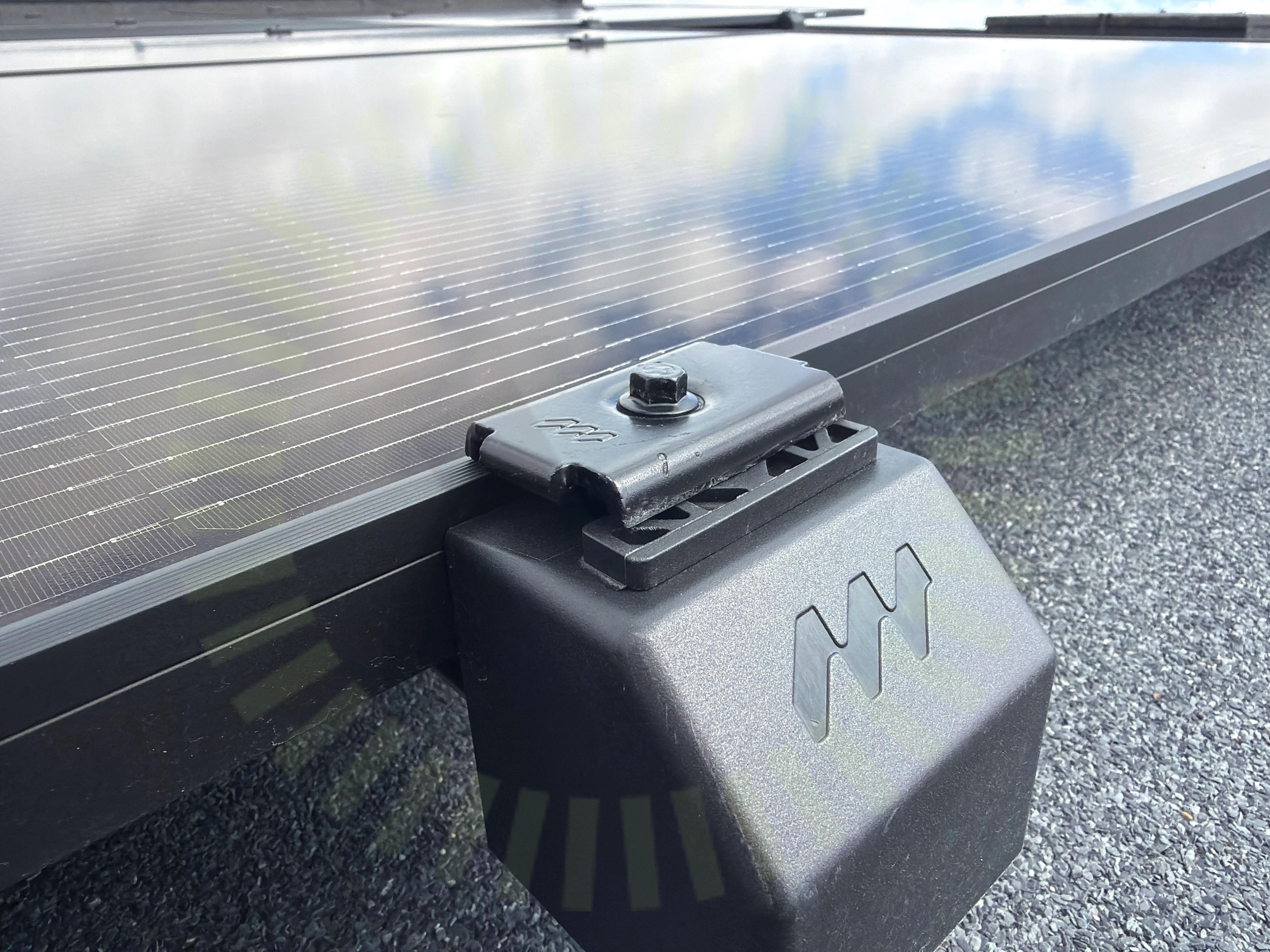

5.2 Ändklämmor
Inte godkändDistanskloss ska tas bort för 30mm ram. Distanskloss är för 35mm paneler.
Nordmount: Papptak - Version 1.4, sid 6-7
Godkända kontrollpunkter
21/24Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningStödplatta infästningStödplatta placeringSvetsning av pappSäkerhetsavståndVäderbeständigt material
Ej tillgängligt vid besiktning
1/24Infästning i råspont
Undercentral
Godkända kontrollpunkter
6/6InfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/47.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
4/328.1 Funktionsjord
Inte godkändFunktionsjord för isolationsövervakning saknas.
SS 436 40 00, 712.542.103
8.2 Jordning av chassi
Inte godkändSkruv där jordledare har anslutits är inte åtdragen.
Solis: S6-EH3P(5-10)K-H-EU User manual Version 1.8, Release Date: 08,2024, Sida 12

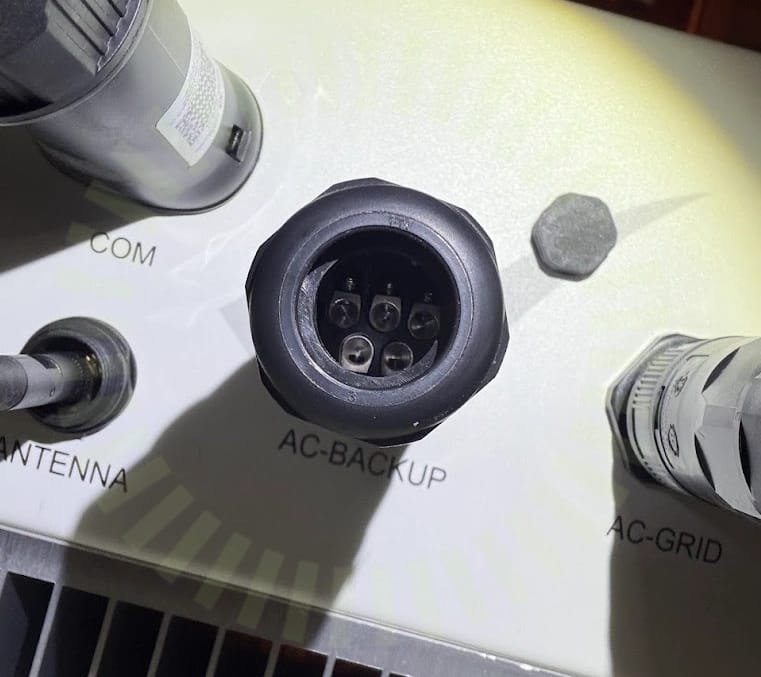

8.3 Växelriktarens IP klassning
Inte godkändTätningar saknas för oanvända anslutningar.
SS 436 40 00 (522.6.4)
8.4 Växelriktarens avsäkring
Inte godkändVäxelriktaren sitter inte på en egen säkring. Mellan växelriktare och den säkring som är märkt som växelriktarens säkring sitter en säkring till ett uttag med wifi repeater ansluten. Växelriktaren ska ha egen dedikerad säkring.
Godkända kontrollpunkter
28/32AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignTillgänglighetVäderbeständigt material
