Besiktningsrapport

8.8

Installation genom

Svea Solar

Datum

30 augusti 2023

Ort

Klagshamn, Skåne län

Ändklämmor

Skarp kant

Jordning av chassi

89% godkända11% ej godkända

Om installationen

PanelerTrina: TSM-DE09.08 390-405W

MontagesystemWasi: Papptak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörSäkerhetsbrytare AC

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, Trina: TSM-DE09.08 390-405W

Godkända kontrollpunkter

15/15

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Wasi: Papptak

Anmärkningar

5/17

4.1 Främmande material

Inte godkänd

Använt material är inte från tillverkaren av montagesystemet och påverkar tillverkarens garantier. Två blandade system, Schletter infästning och wasi skenor.

4.2 Infästningarnas CC mått

Inte godkänd

Lastberäkning saknas. Uppmätt cc mått mellan infästningar 1050mm.

Tillverkarens anvisningar

4.3 Skenornas infästning

Inte godkänd

Två blandade montagesystem. Tillverkarna kan inte ge några garantier på att infästning och skena är kompatibla.

4.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.5 Ändklämmor

Inte godkänd

Ändklämmor är inte monterade korrekt.

Godkända kontrollpunkter

11/17

DC kabel förläggningFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämmorPlaceringPotentialutjämningsledareSkadorSkenornas överhängSvetsning av takpappVäderbeständigt material

Ej tillgängligt vid besiktning

1/17

Mekanisk infästning

Varselmärkning

Godkända kontrollpunkter

4/5

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

2/32

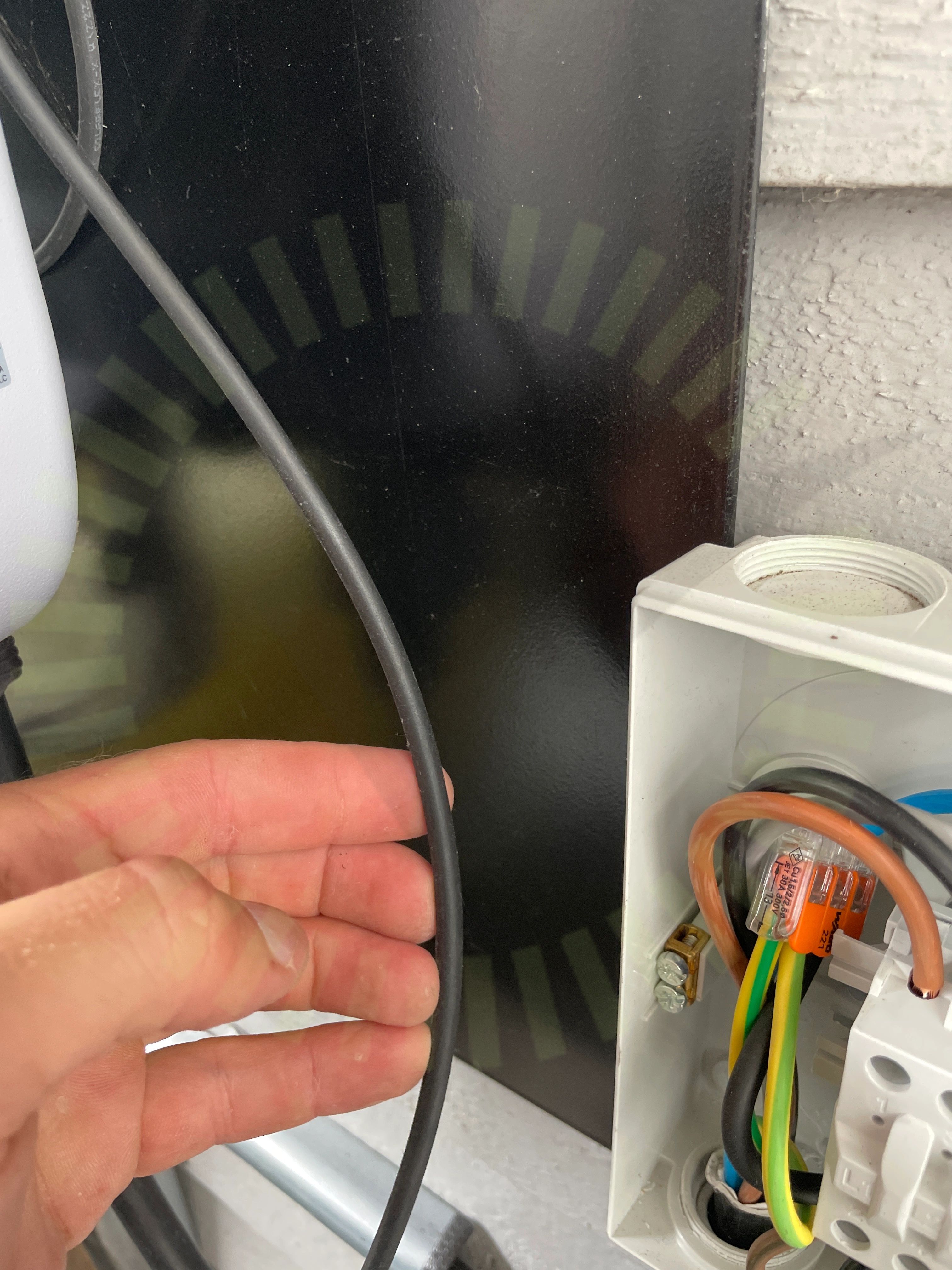

6.1 Jordning av chassi

Inte godkänd

PE kabel ska vara grön/gul hela sin längd.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

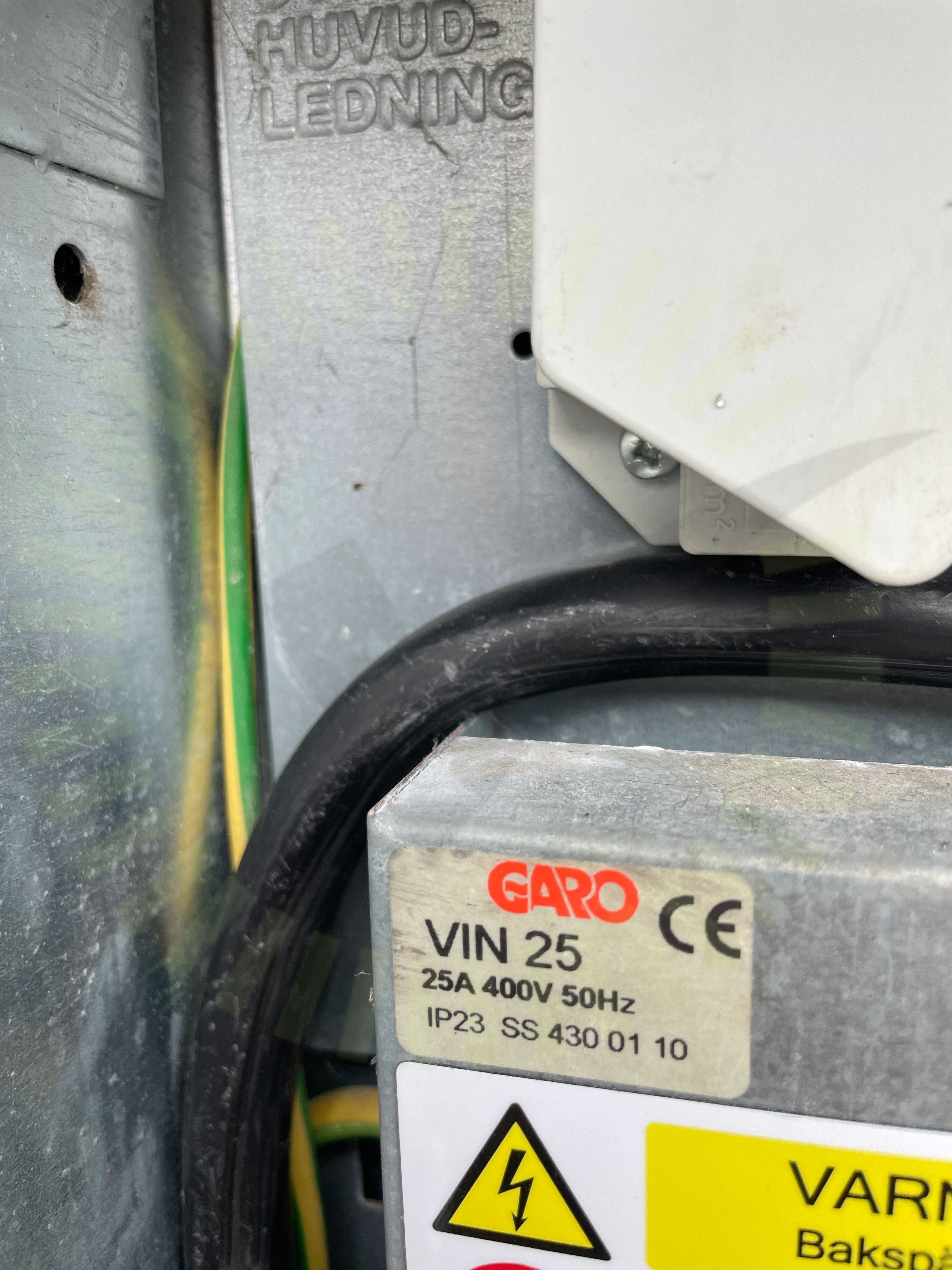

6.2 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

28/32

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Min SpänningDubbel matningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkadat kablageStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

2/32

DC Max StrömSträngdesign
