Besiktningsrapport

8.6

Installation genom

Svea Solar

Datum

29 juni 2026

Ort

Vänersborg, Västra Götalands län

Kabeluppfästning

Stress på kontakter

Råspontsinfästning

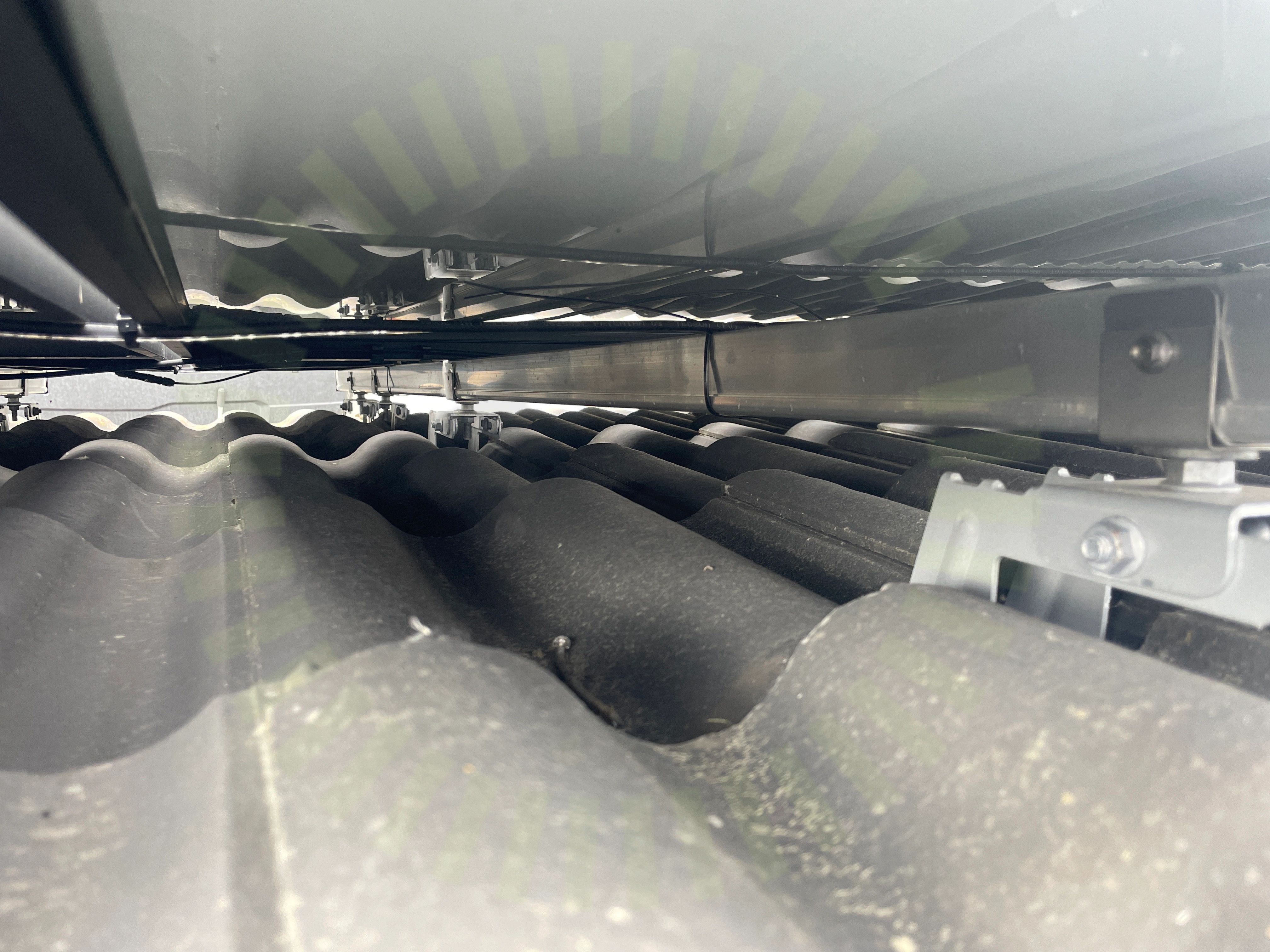

+ 9

88% godkända

12% ej godkända

Om installationen

Paneler

Trina: TSM-NEG9R.25

Montagesystem

TJB: Solentra Powerhook för bärläkt

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Batteri

Huawei: LUNA2000-7/14/21-S1

Tillbehör

Undercentral

Tillbehör

CHINT: DTSU666

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Batteri (15)Smartmätare (5)Tak 1: TJB: Solentra Powerhook för bärläkt (23)Tak 1: Trina: TSM-NEG9R.25 (14)Undercentral (6)Varselmärkning (4)Växelriktare (35)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Godkända kontrollpunkter

15/15

Avstånd till havet

Avstånd till växelriktare

Batteri PE

Batterikåpor

DC anslutning

Fastsäkring av produkt

Närliggande objekt

Placering av batteri

Rakt stående

Signalkabel batteri

Skador

Smart Power Sensor

Tillgång till batteriet

Uppfästning av kablage

Väderskydd

Smartmätare

Godkända kontrollpunkter

5/5

Anslutning av CT klämmor

Matning till smartmätare

Placering av CT klämmor

Signalkabel till växelriktaren

Skador signalkablage

Tak 1: TJB: Solentra Powerhook för bärläkt

Anmärkningar

6/23

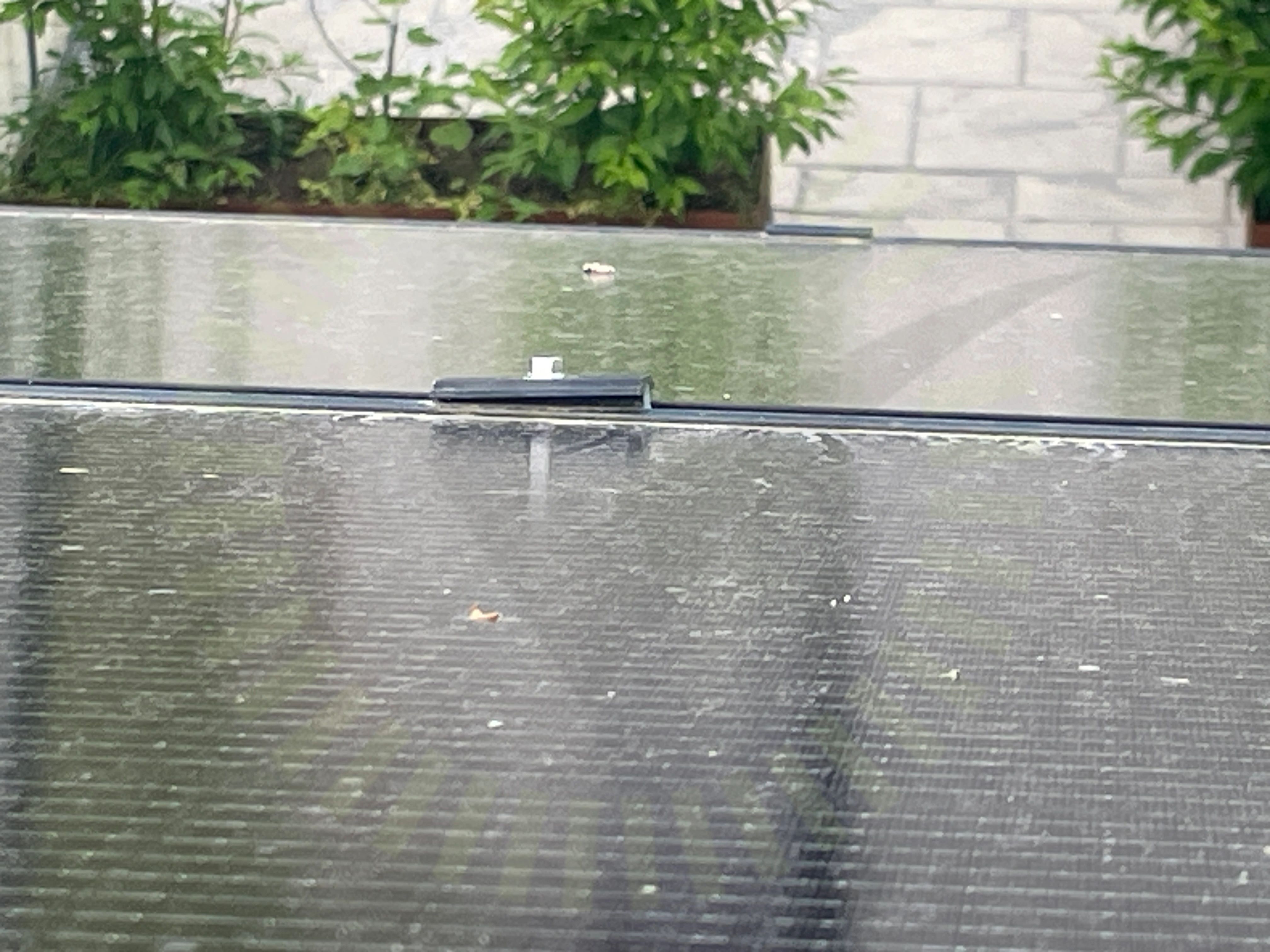

4.1 Mittklämmor

Inte godkänd

Mittklämmor är inte åtdragna.

TJB: Solentra Monteringsanvisningar Panelklämma click 240110

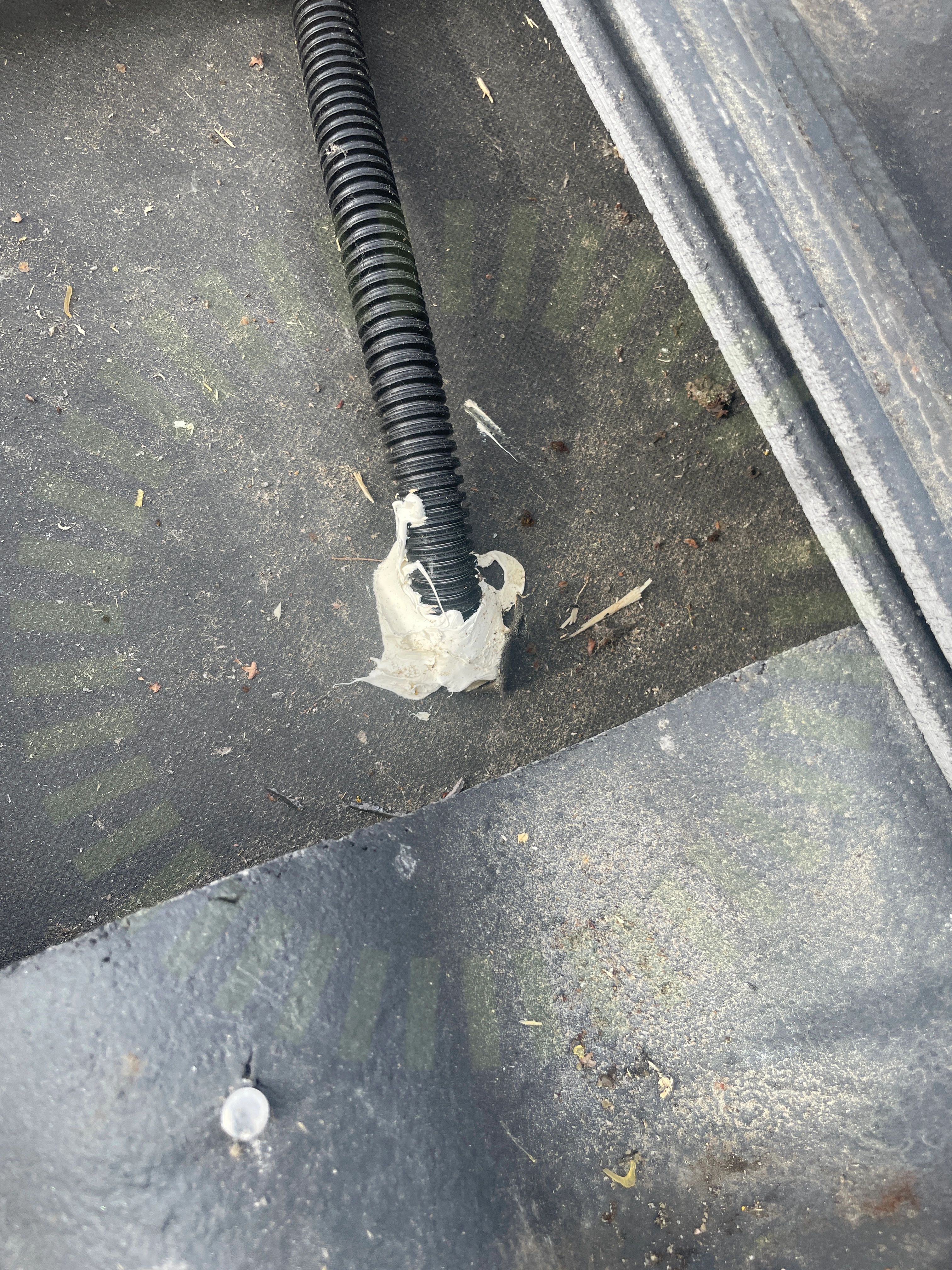

4.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

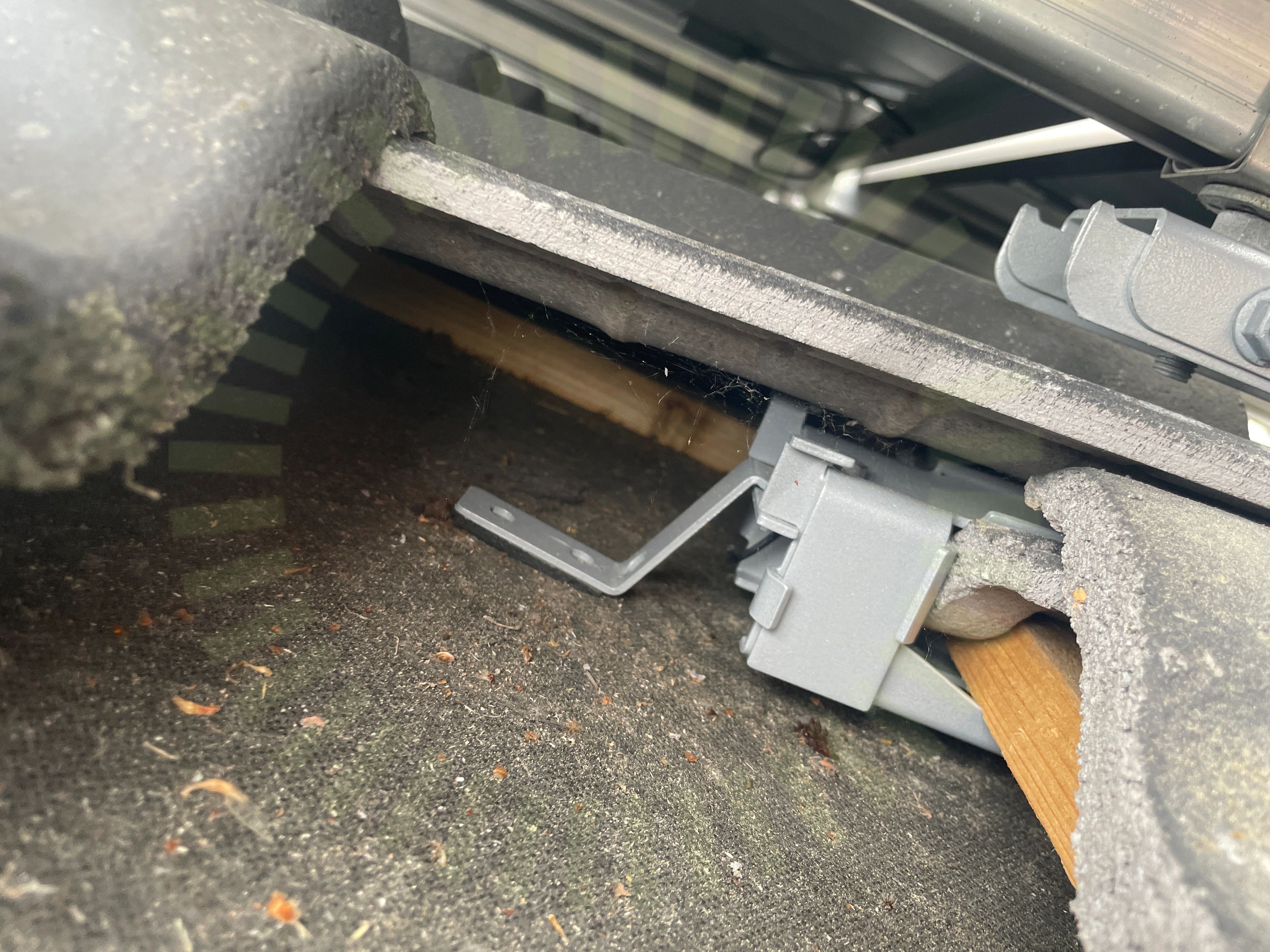

4.4 Råspontsinfästning

Inte godkänd

Takkrokar i randzon är inte skruvade i råsponten.

TJB: Solentra Monteringsanvisningar Powerhook 20250124

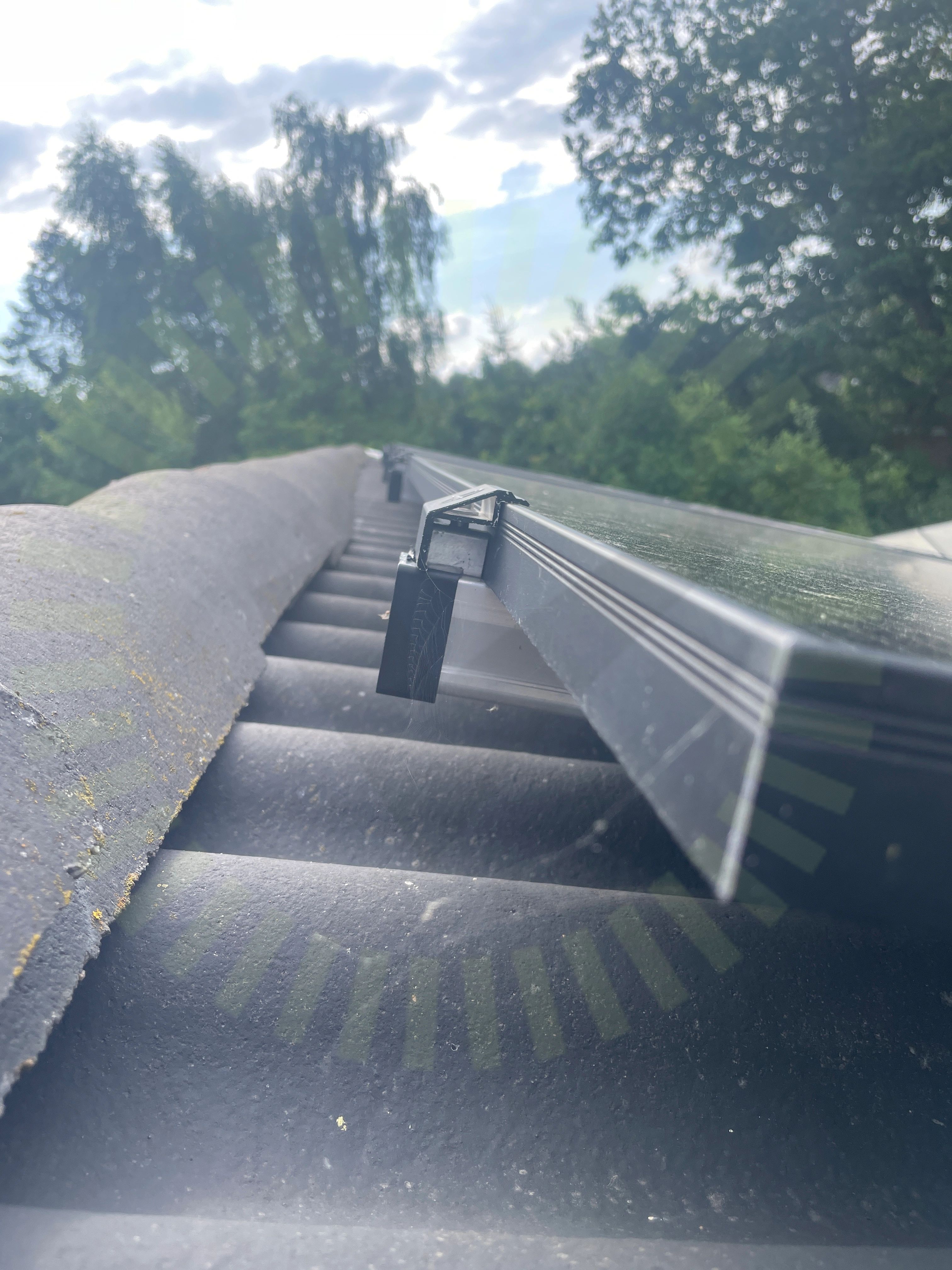

4.5 Skenans utstick för klämma

Inte godkänd

För lite skena sticker ut från panelens ram. Följer inte tillverkarens anvisningar.

TJB: Solentra Monteringsanvisningar Panelklämma click 240110

4.6 Skenornas infästning

Inte godkänd

Skenan är inte skruvad i varannat fäste.

TJB: Solentra Monteringsanvisningar Powerhook 20250124

Godkända kontrollpunkter

17/23

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klickfäste

Klämmans placering i skena

Läktens dimension

Läktinfästning

Skador

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tak 1: Trina: TSM-NEG9R.25

Anmärkningar

5/14

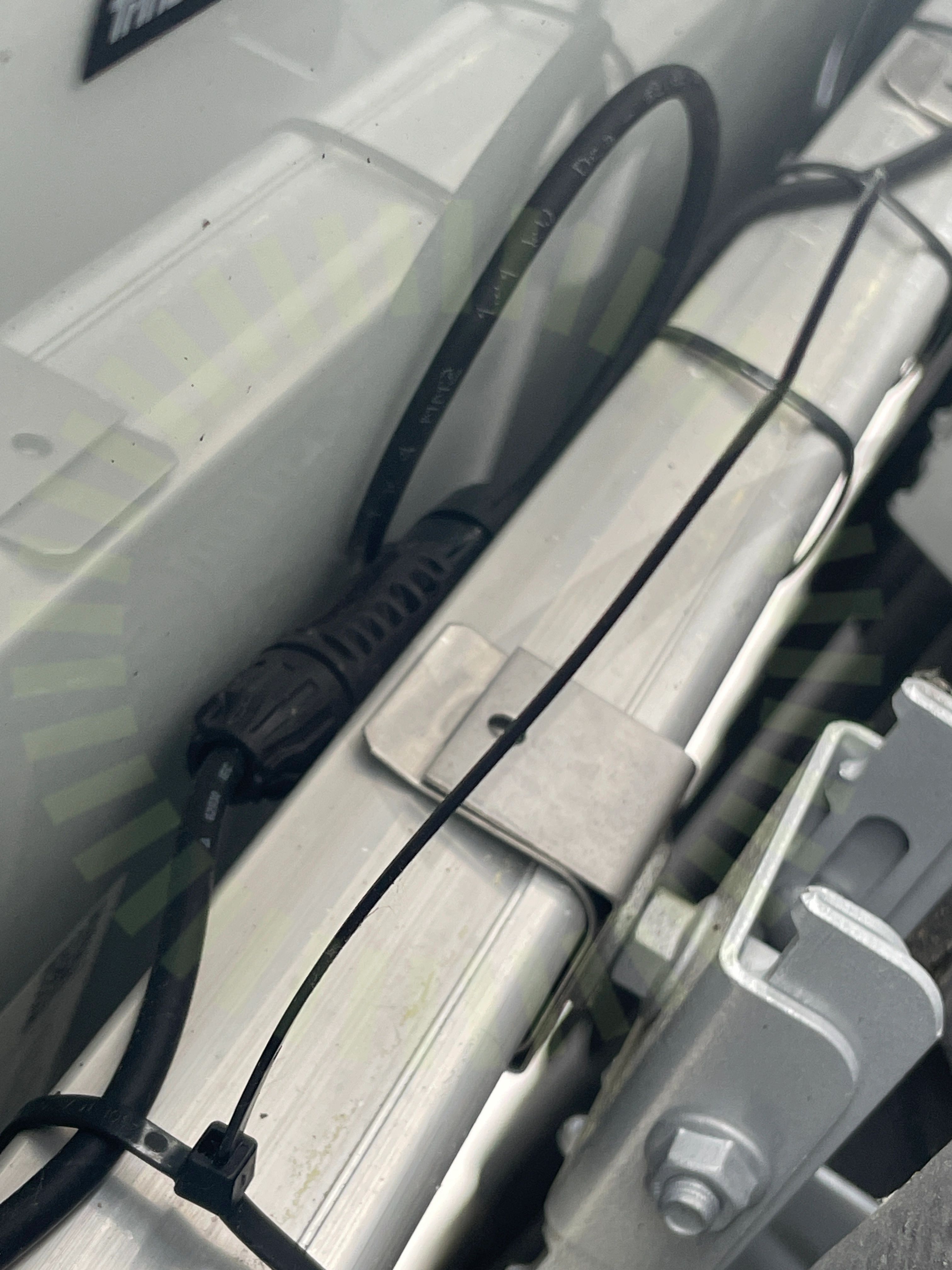

5.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

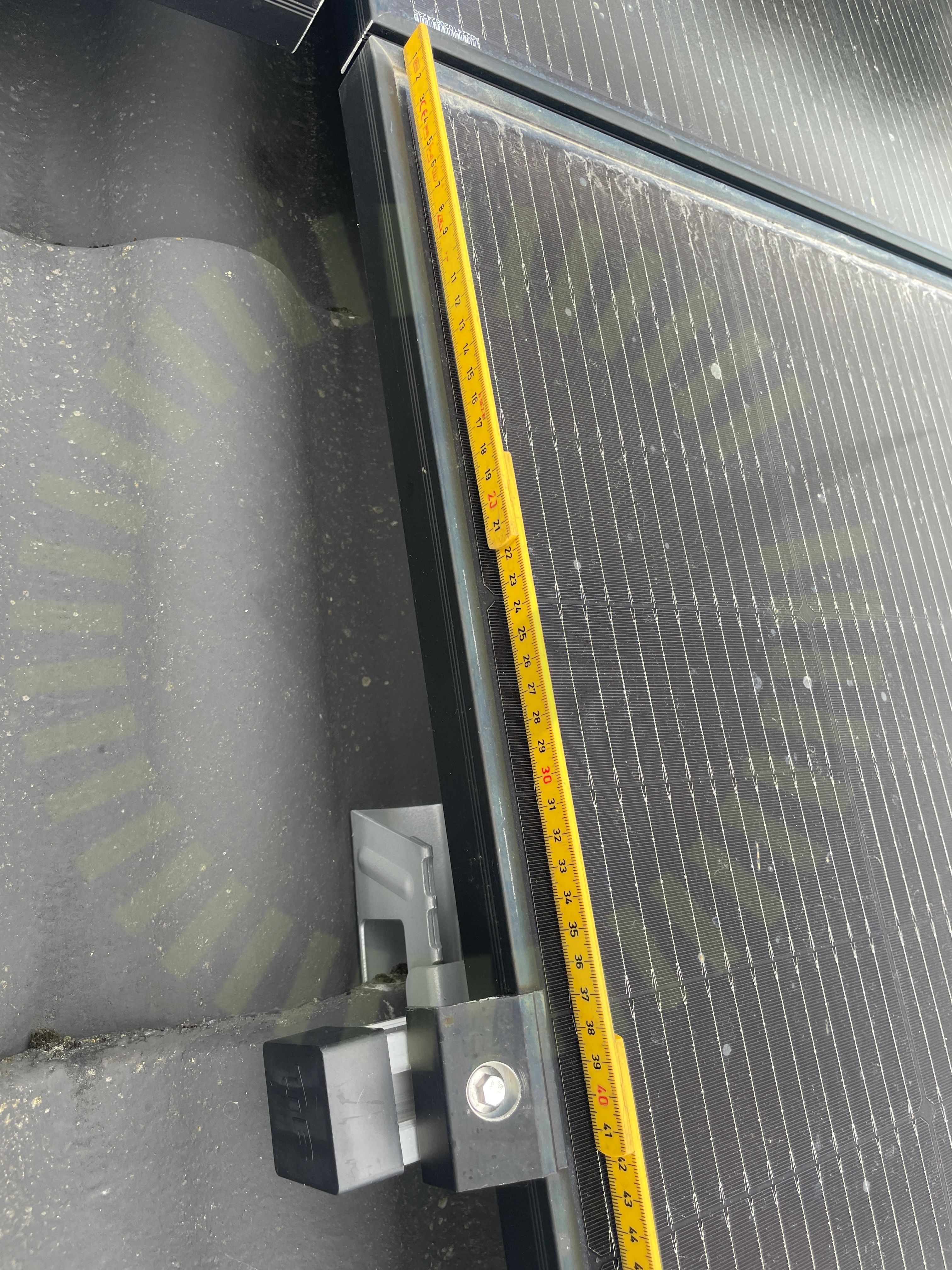

5.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Trina: User manual UM-M-0002/Ver. L August 2024, Sida 22-26

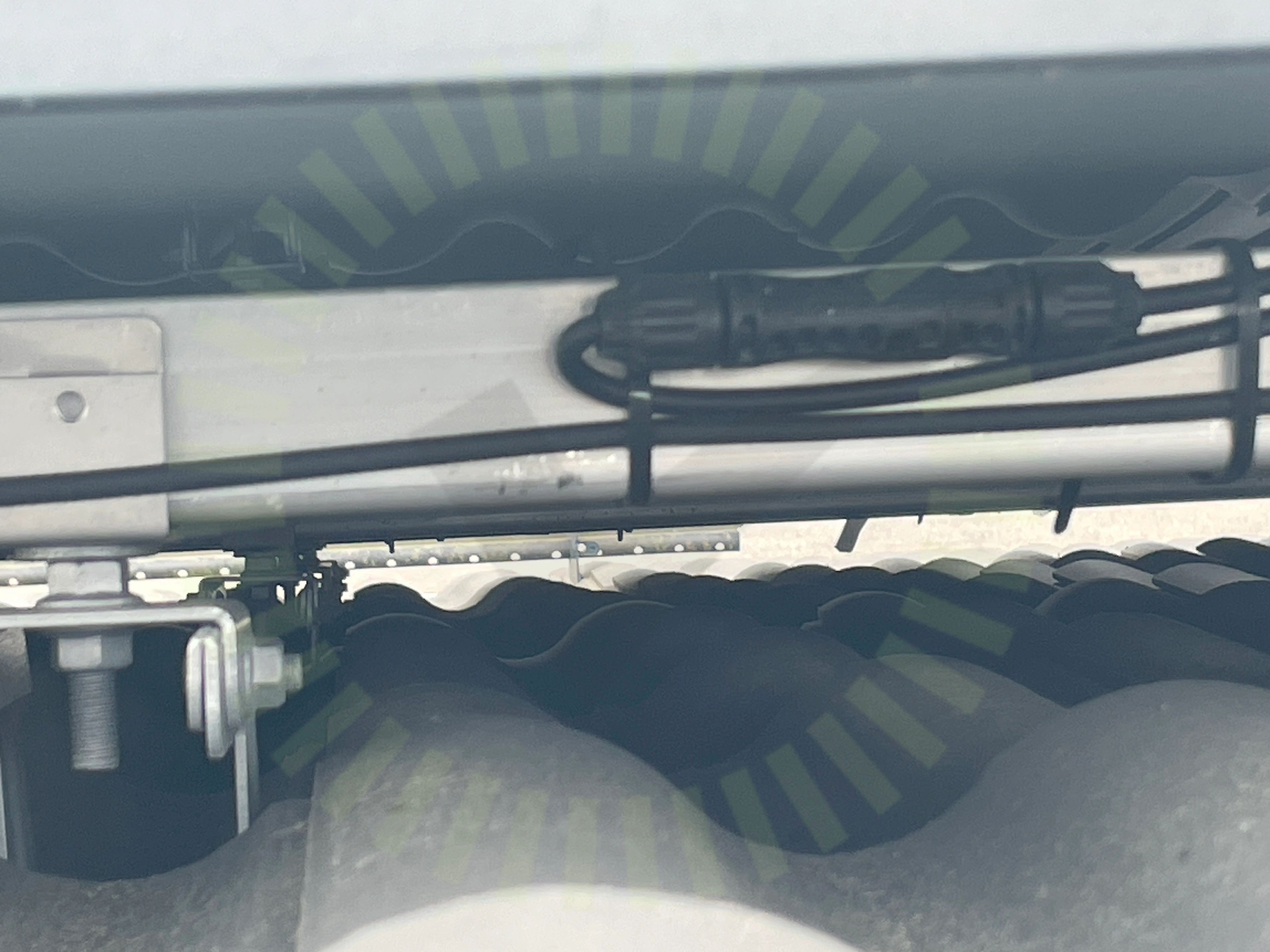

5.3 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Trina: User manual UM-M-0002/Ver. L August 2024, Sida 31

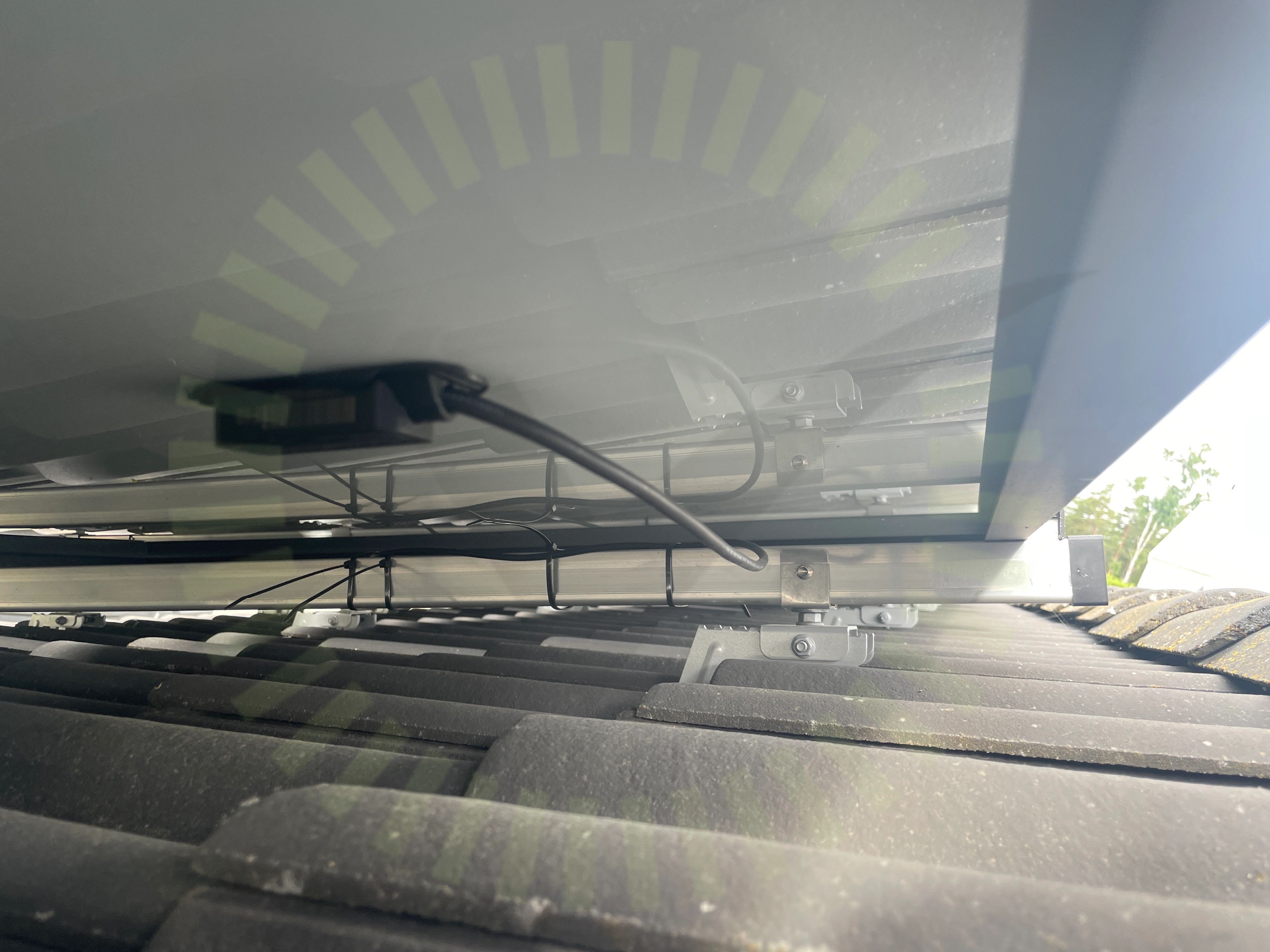

5.4 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

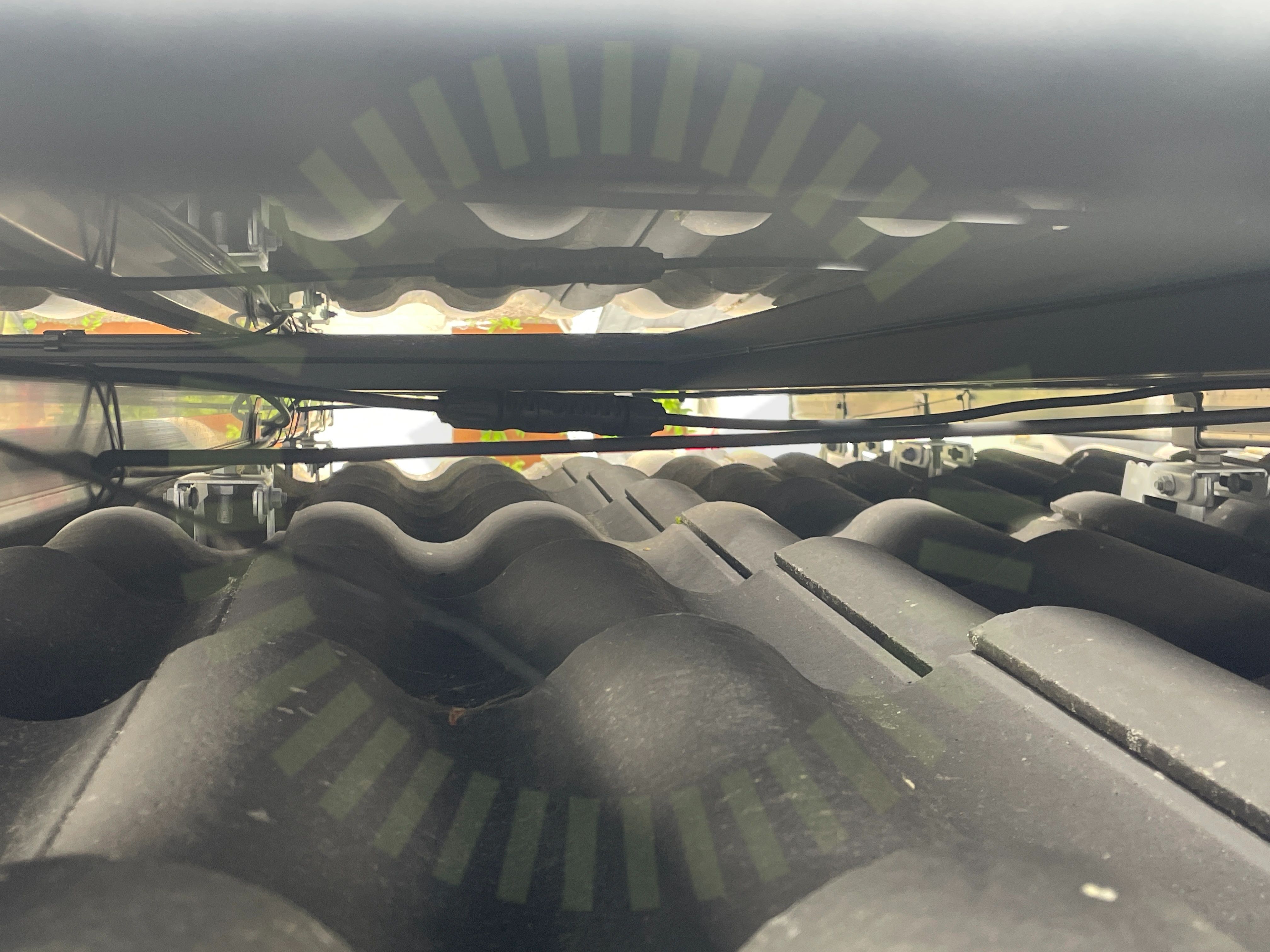

5.5 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

9/14

Dräneringshål

Förbindelse av kontakter

Klämmornas överlappning

Kontaktdon

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

2/4

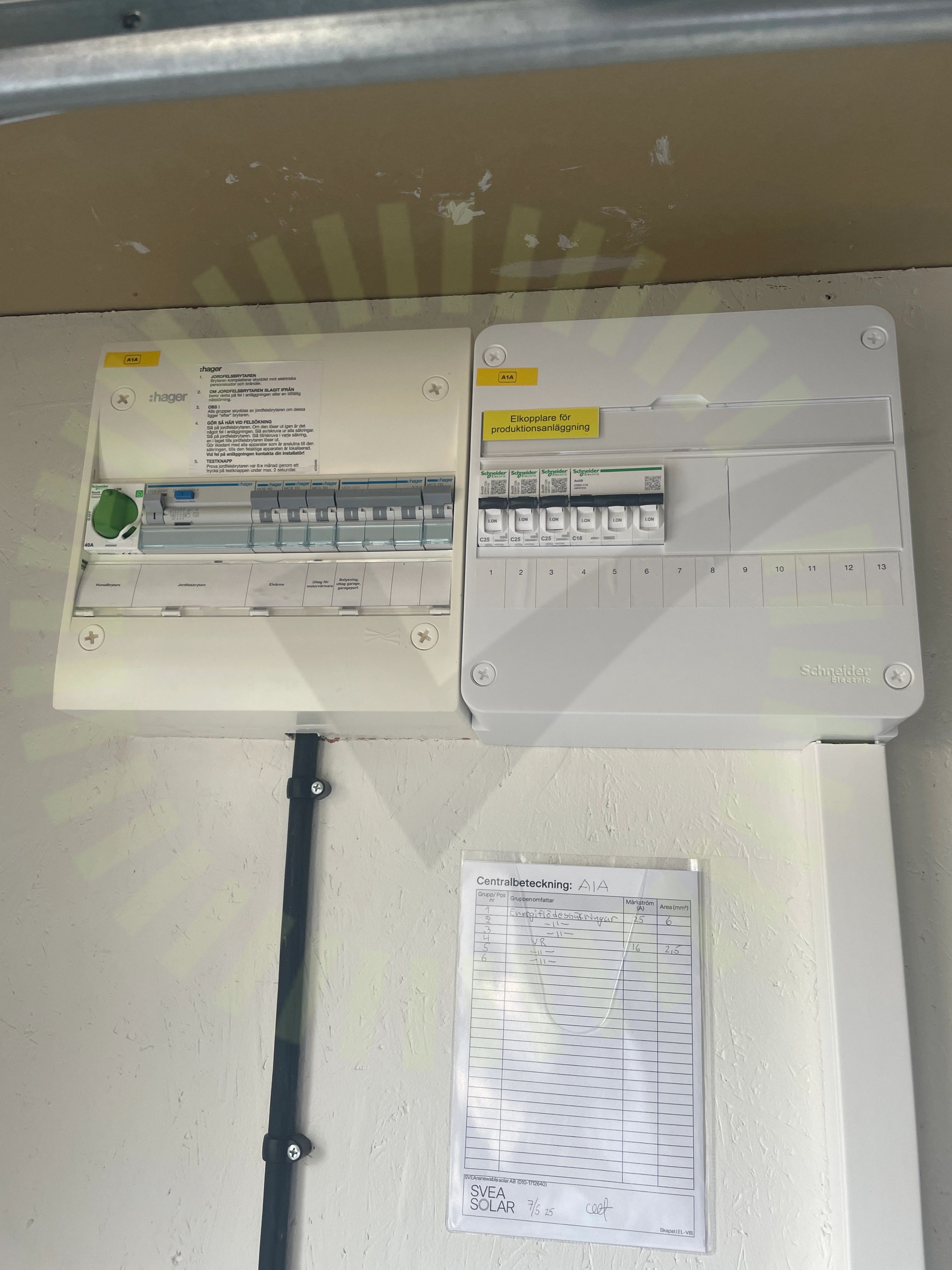

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

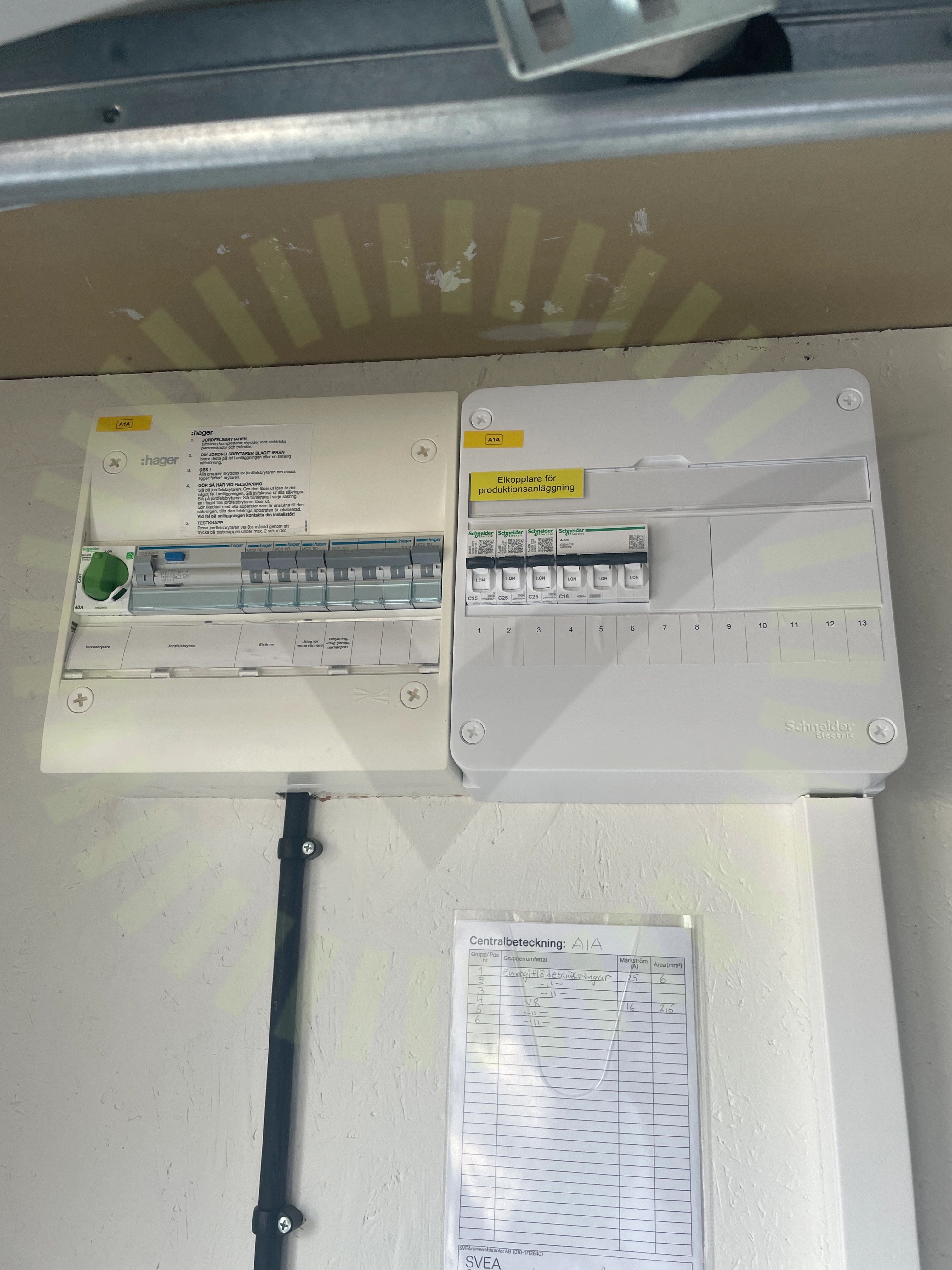

7.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

2/4

Missvisande varselmärkning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

35/35

AC anslutning växelriktare

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Utrymme

Väderbeständigt material

Växelriktarens IP klassning

Besiktningsrapport

8.6

Installation genom

Svea Solar

Datum

29 juni 2026

Ort

Vänersborg, Västra Götalands län

88% godkända

12% ej godkända

Om installationen

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Godkända kontrollpunkter

2/3

Batteri

Godkända kontrollpunkter

15/15

Smartmätare

Godkända kontrollpunkter

5/5

Tak 1: TJB: Solentra Powerhook för bärläkt

Anmärkningar

6/23

4.1 Mittklämmor

4.2 Takgenomföring

4.3 Kabeluppfästning

4.4 Råspontsinfästning

4.5 Skenans utstick för klämma

4.6 Skenornas infästning

Godkända kontrollpunkter

17/23

Tak 1: Trina: TSM-NEG9R.25

Anmärkningar

5/14

5.1 Föremål mot bakstycke

5.2 Klämmornas placering

5.3 Panelkablagets böjradie

5.4 Kopplingslåda böjradie

5.5 Stress på kontakter

Godkända kontrollpunkter

9/14

Undercentral

Godkända kontrollpunkter

6/6

Varselmärkning

Anmärkningar

2/4

7.1 Informering av solceller

7.2 Varning för backspänning

Godkända kontrollpunkter

2/4

Växelriktare

Godkända kontrollpunkter

35/35
