Besiktningsrapport
9.7
Installation genom
Järfälla Energi
Datum
15 oktober 2024
Ort
Vallentuna, Stockholms län
Skenornas infästning skruvade
Kabeluppfästning
Infästning
97% godkända
3% ej godkända
Om installationen
Paneler
Denim: U N3 XXX BBG 120H
Optimerare
Tigo TS4-A-O
Montagesystem
CC90- UNUM Betongpannor
Batteri
SigeEnergy: SigenStor EC 5.0-25.0 TP
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Tillbehör
Säkerhetsbrytare AC
Installerad av Järfälla Energi som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
5/5
Kåpor
Placering bärighet
Sammansättning av komponenter
Skador
Tillgång till batteriet
Smartmätare
Godkända kontrollpunkter
6/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Placering av CT klämmor
Signalkabel till växelriktaren
Skador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, CC90- UNUM Betongpannor
Anmärkningar
2/23

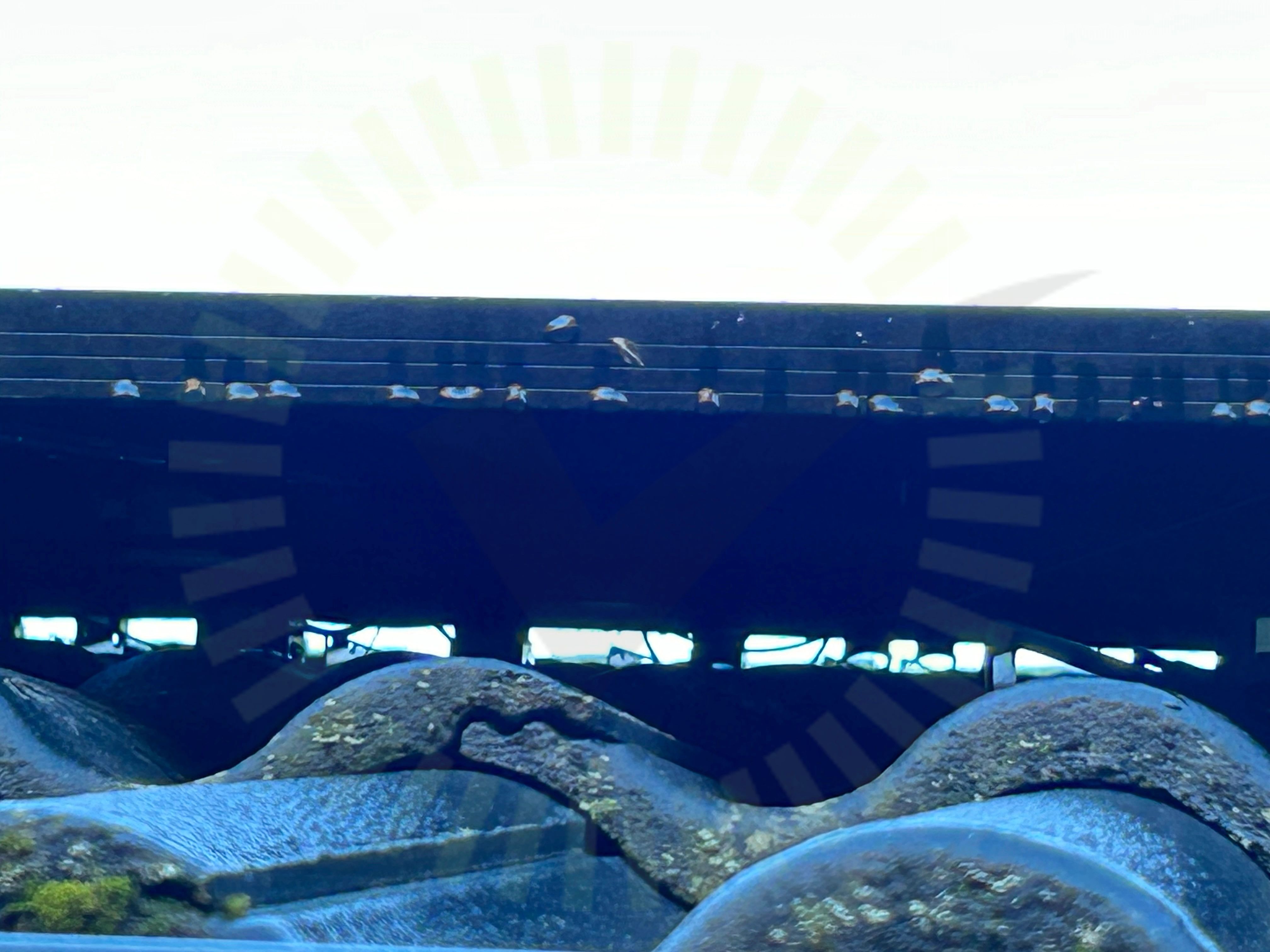

5.1 Kabeluppfästning
Inte godkänd
Enstaka kabel är bristfälligt uppfäst.
SS 436 40 00 (712.522.101)
5.2 Skenornas infästning skruvade
Inte godkänd
Skenan är inte fäst i infästningsmaterialet korrekt. För få skruv använda i ett flertal skenor.
2310003-0 MI - Montageinstruktion CC90-UNUM på takpannor av betong / 240116, Sida 4, 10
Godkända kontrollpunkter
21/23
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmans placering i skena
Läktinfästning
Mittklämmor
Skada på klämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Säkerhetsavstånd
Takgenomföring
Takkrokarnas CC
Takkrokarnas CC skenstart
Takkrokstyper
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Tak 1, Denim: U N3 XXX BBG 120H
Godkända kontrollpunkter
15/15
Avstånd till hav
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablagets böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1, Tigo TS4-A-O
Anmärkningar
1/5
7.1 Infästning
Inte godkänd
Optimerare är infäst på fel håll baserat på ramens tjocklek.
Tigo TS4-A-O Datasheet | Rev 1.2 | 2023.06.08
Godkända kontrollpunkter
4/5
DC Kontakter
Fastsäkring av produkt
Kabeluppfästning
Skada
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Godkända kontrollpunkter
37/37
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
