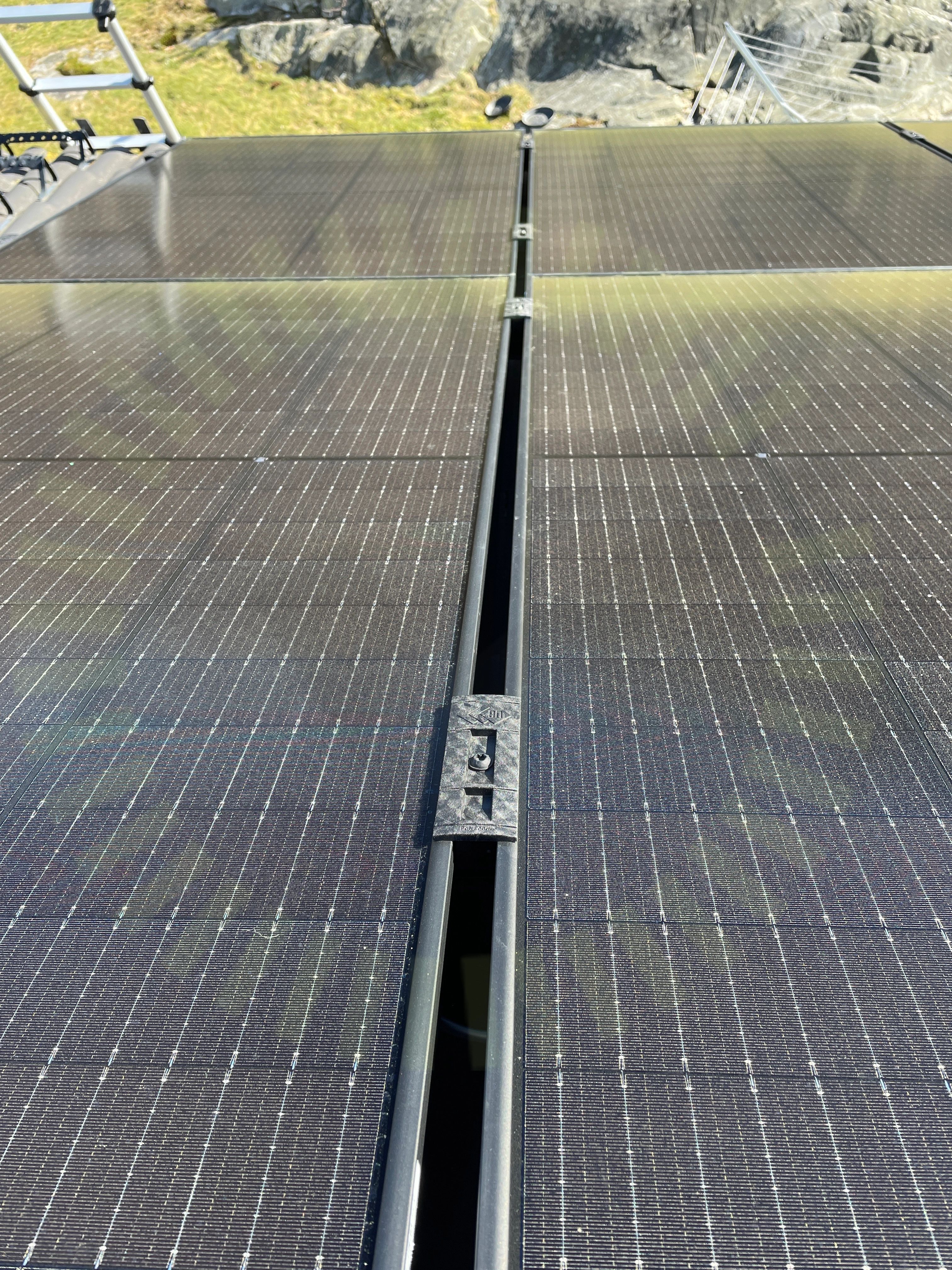

2.1 Klämmans orientering
Inte godkändKlämma monterad uppochner.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 6
Besiktningsrapport
9.0
Installation genom
Svea Solar
Datum
28 mars 2023
Ort
Ytterby, Västra Götalands län
90% godkända10% ej godkända
Om installationen
PanelerRisen: RSM40-8 385-405W
MontagesystemCC90- UNUM Betongpannor
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, CC90- UNUM Betongpannor
Anmärkningar
5/24

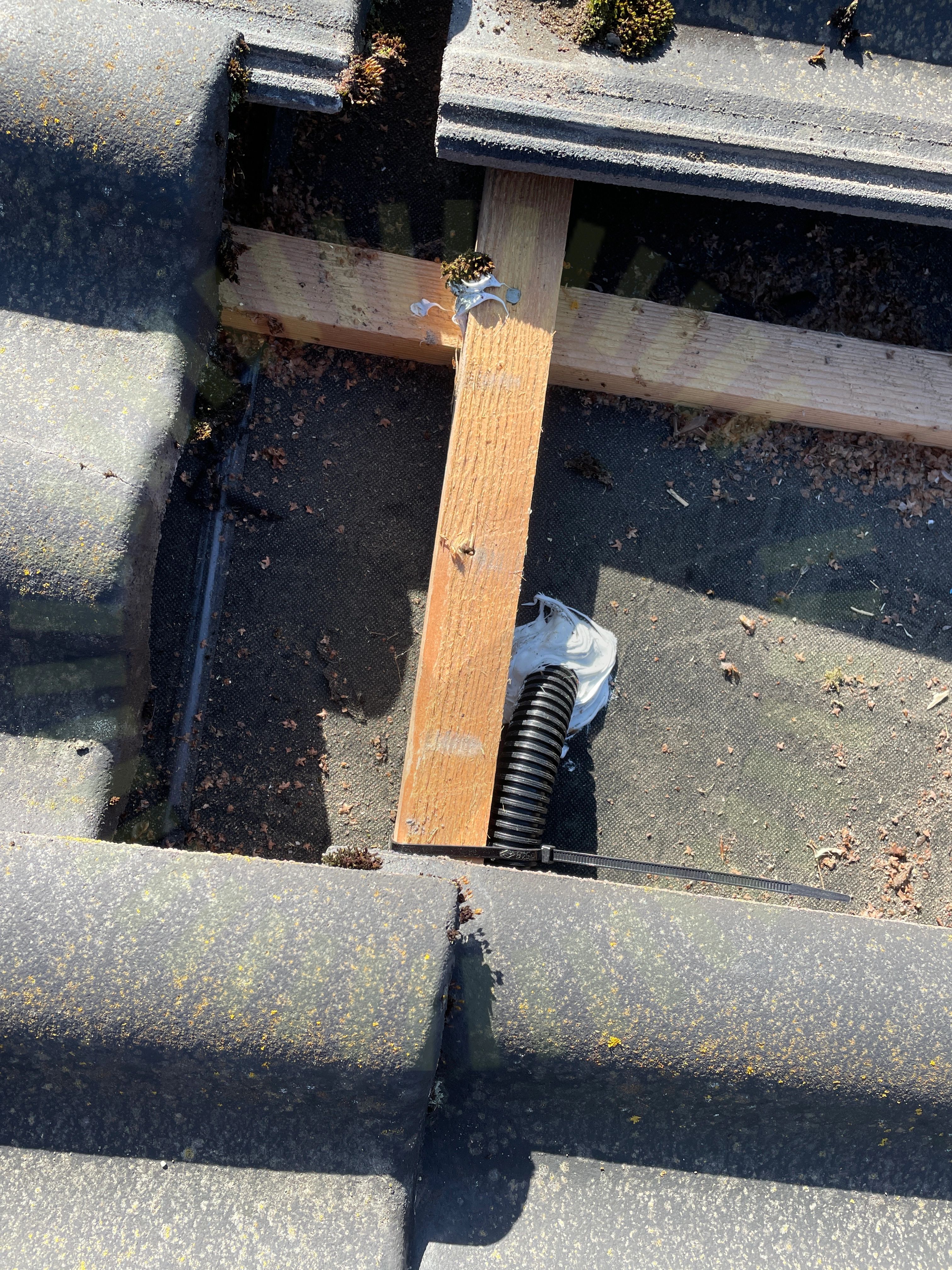

2.2 Takgenomföring
Inte godkändTakgenomföring är inte tillfredställande utförd.

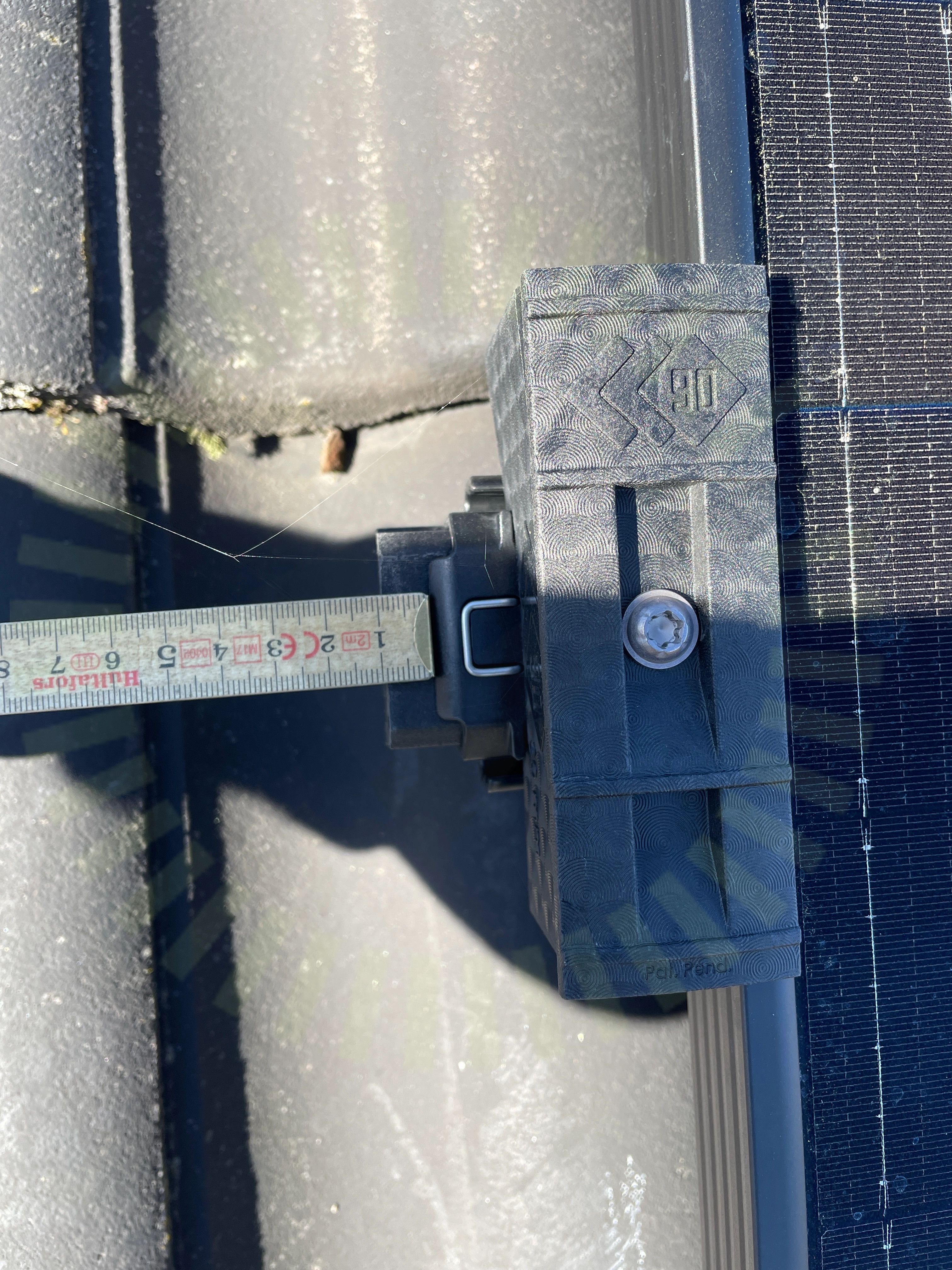

2.3 Skenans utstick för klämma
Inte godkändEj korrekt utstick
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8
2.4 Skenornas infästning
Inte godkändSkenan är inte fäst i rätt infästningsmaterial och ibland inte alls
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, 3
2.5 Skenornas infästning skruvade
Inte godkändSkenan är inte fäst i infästningsmaterialet korrekt. Vissa är inte fästa alls och andra i yttersta fästet. Andra utifrån ska fästas. Skruven har placerats felaktigt.
MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5
Godkända kontrollpunkter
19/24Främmande materialKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenornas överhängSkenskarvarSkyddSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperVäderbeständigt materialÄndklämmor
Tak 1, Risen: RSM40-8 385-405W
Anmärkningar
1/18
3.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon.
PV module installation and maintenance manual A1 2023 sida 26.
Godkända kontrollpunkter
17/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning
Varselmärkning
Anmärkningar
2/4
4.1 Tillförlitligt fäst
Inte godkändSkyltning ska ha god beständighet med hänsyn till omgivande miljö och placering och vara fäst på ett betryggande sätt.
ELSÄK-FS 2022:2 - § 11

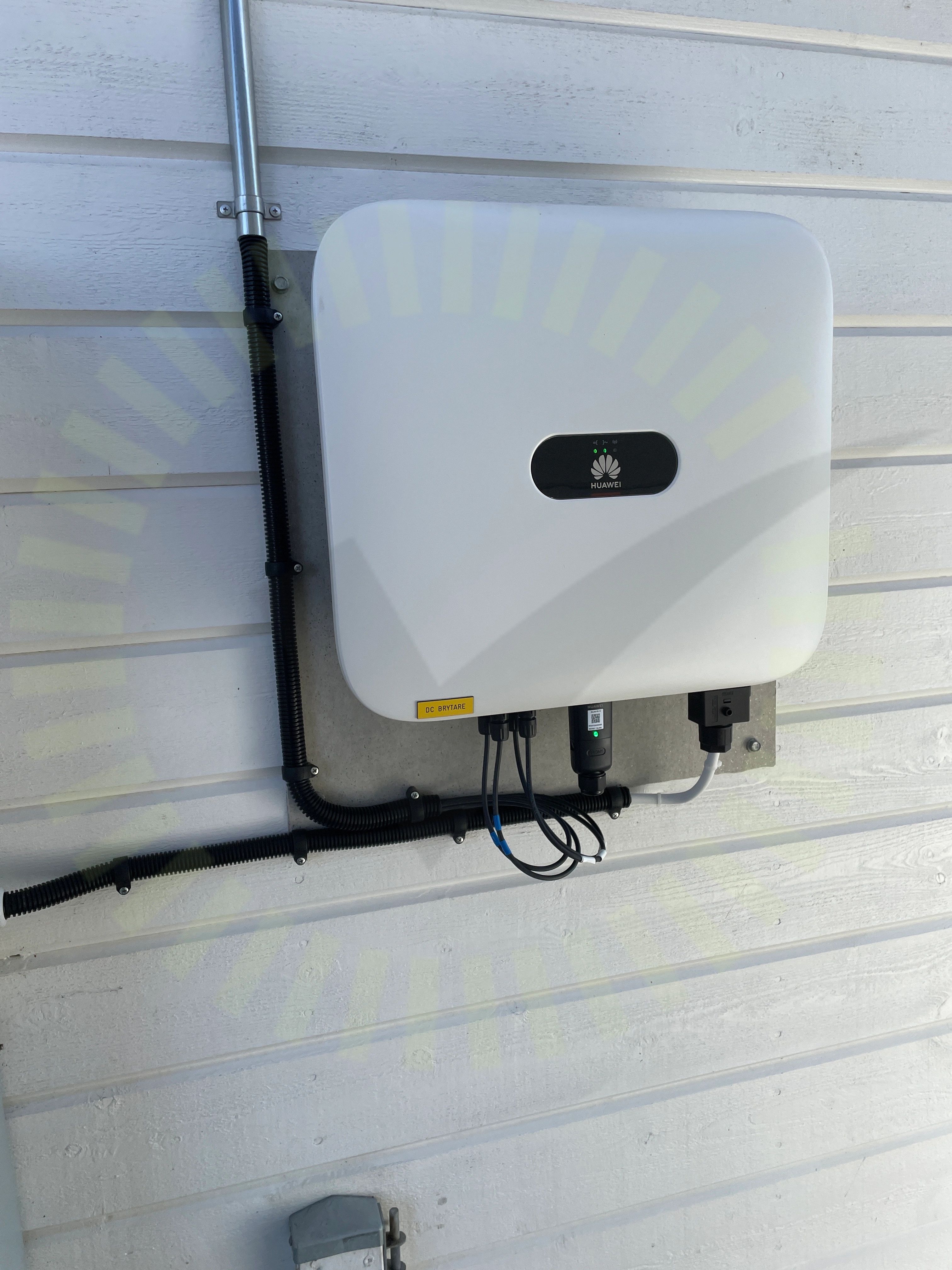

4.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid vr
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Godkända kontrollpunkter
2/4Informering av solcellerVarning för backspänning
Växelriktare
Godkända kontrollpunkter
30/30AC anslutning växelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKontakterLedare FastspändaMärkningPlaceringSäkringsdimensionVentilation
