Institutet för Solenergikvalitet

Besiktningsrapport

8.9
x

Installation genom

Solsystem Sverige AB

Datum

12 december 2023

Ort

Malmö, Skåne län
Mittklämmor
Ändklämmor skena
Skenornas infästning
92% godkända8% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-54HBB/-V
MontagesystemWeland Stål: Papptak
VäxelriktareSAJ: R6-(15-25k)-T2 32
TillbehörSäkerhetsbrytare AC
Solsystem Sverige AB

Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Anmärkningar

1/7
Kabelinföringar

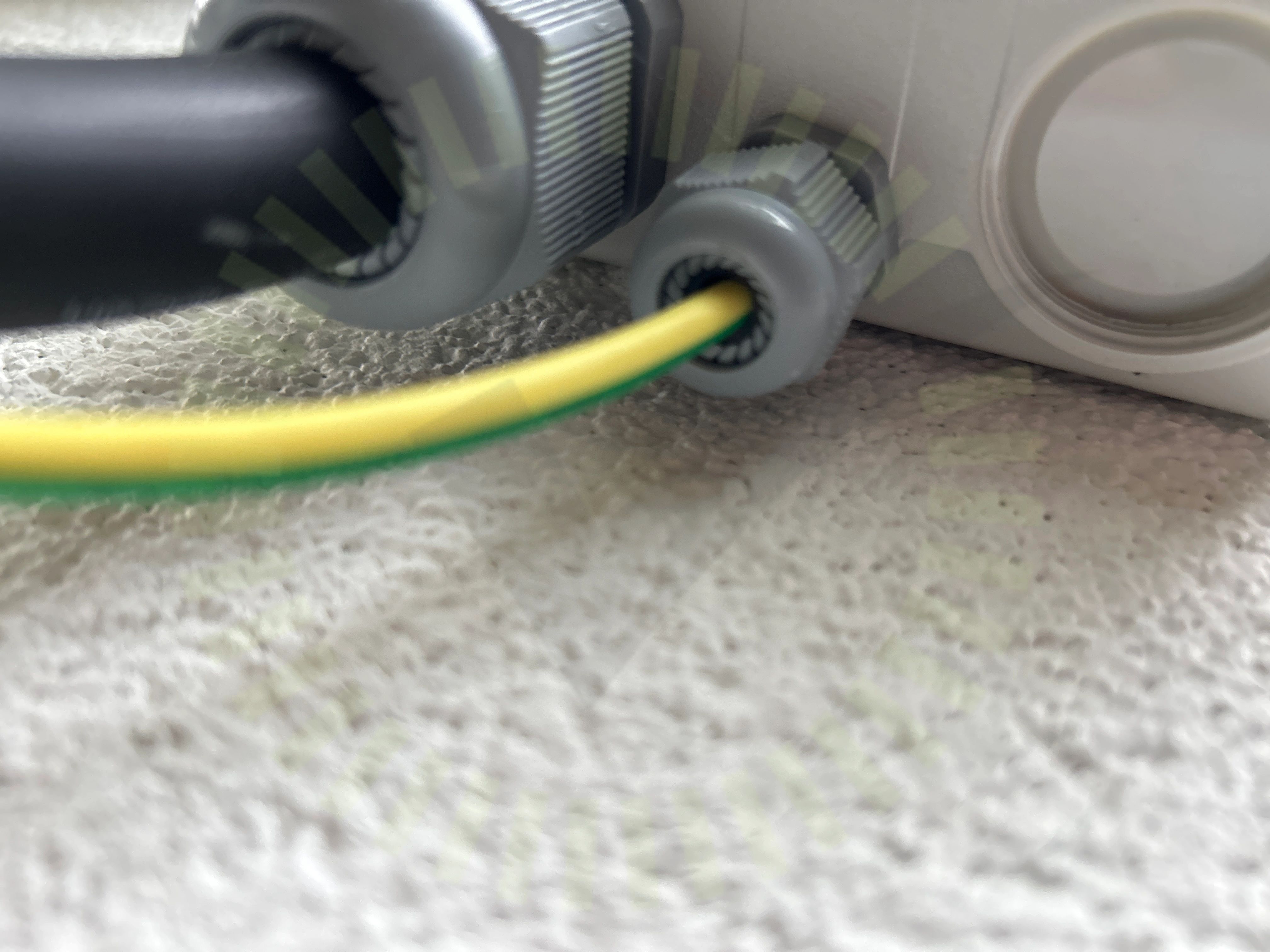

2.1 Kabelinföringar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut.

Godkända kontrollpunkter

6/7
Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, DMEGC: DM(XXX)M10-54HBB/-V

Anmärkningar

1/17
Kopplingslåda böjradie

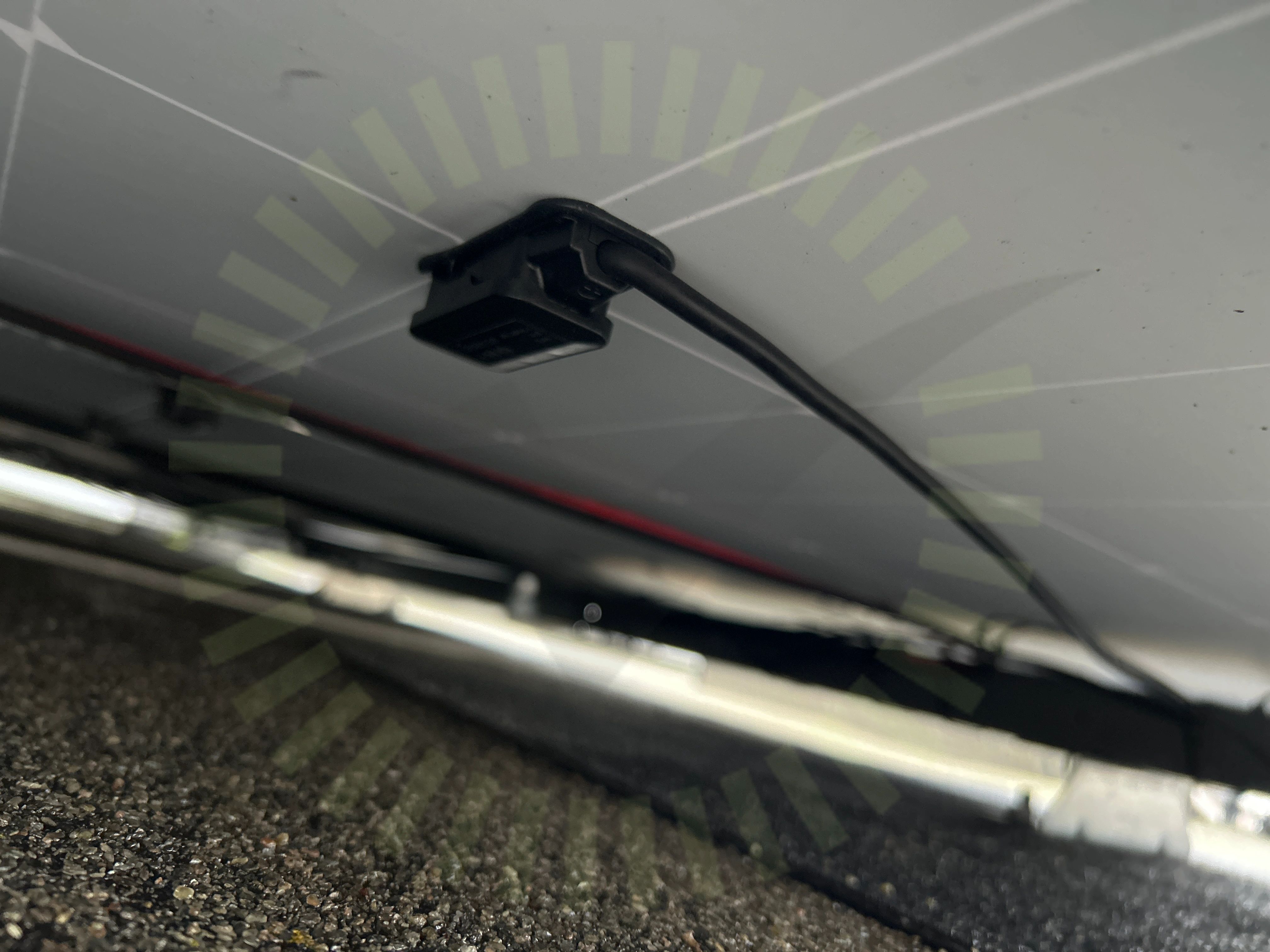

3.1 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

16/17
DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekKontaktdonPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Papptak

Anmärkningar

4/21
Mittklämmor

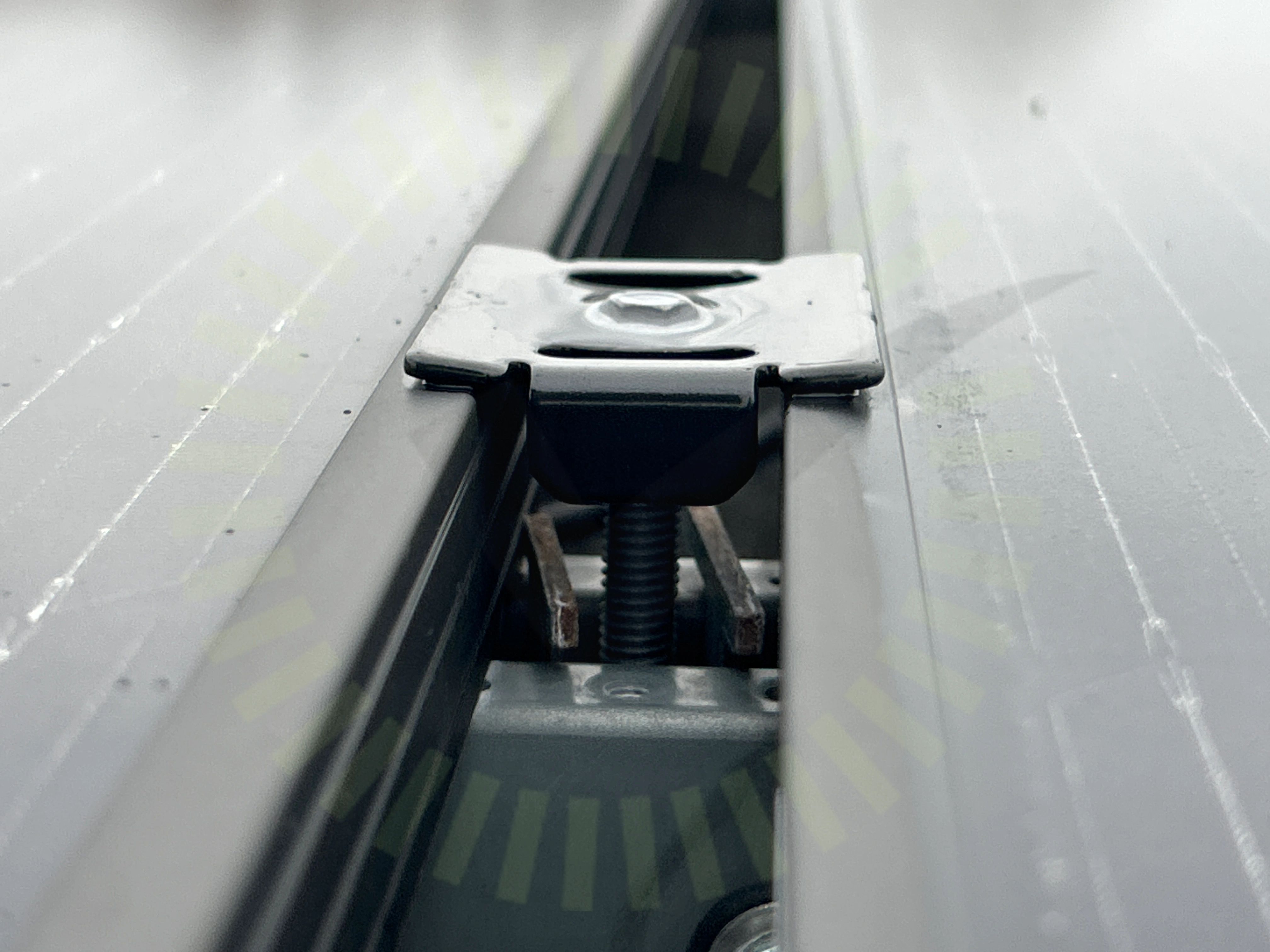

4.1 Mittklämmor

Inte godkänd

Mittfäste har ligger inte dikt panelerna och har deformerats.

MA5111 Sid 1 (1) | Version 4 - 221117
Skenornas infästning

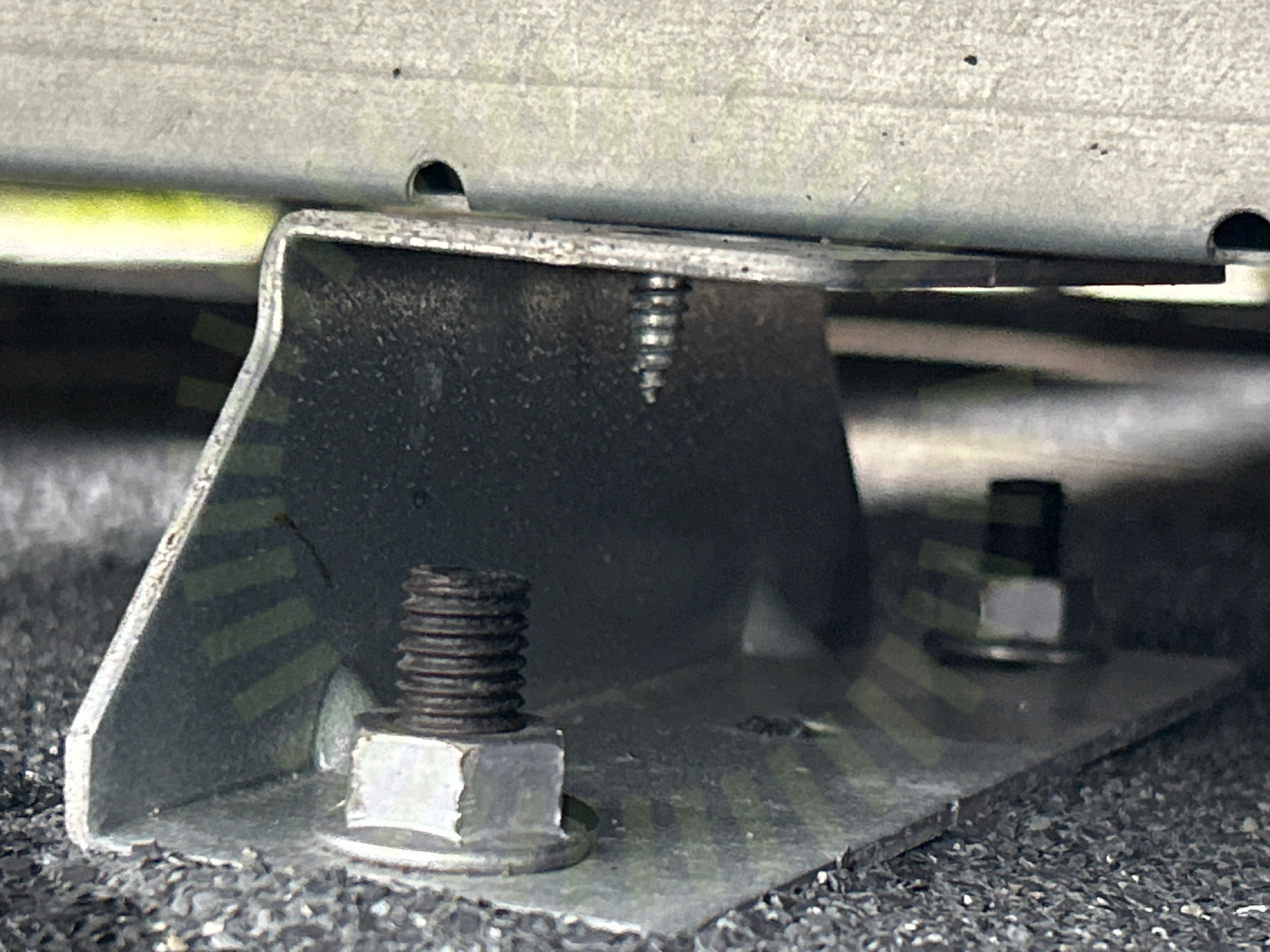

4.2 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruv saknas.

MA5103 Sid 1 (2) | Version 7 - 230914
Skenskarvar

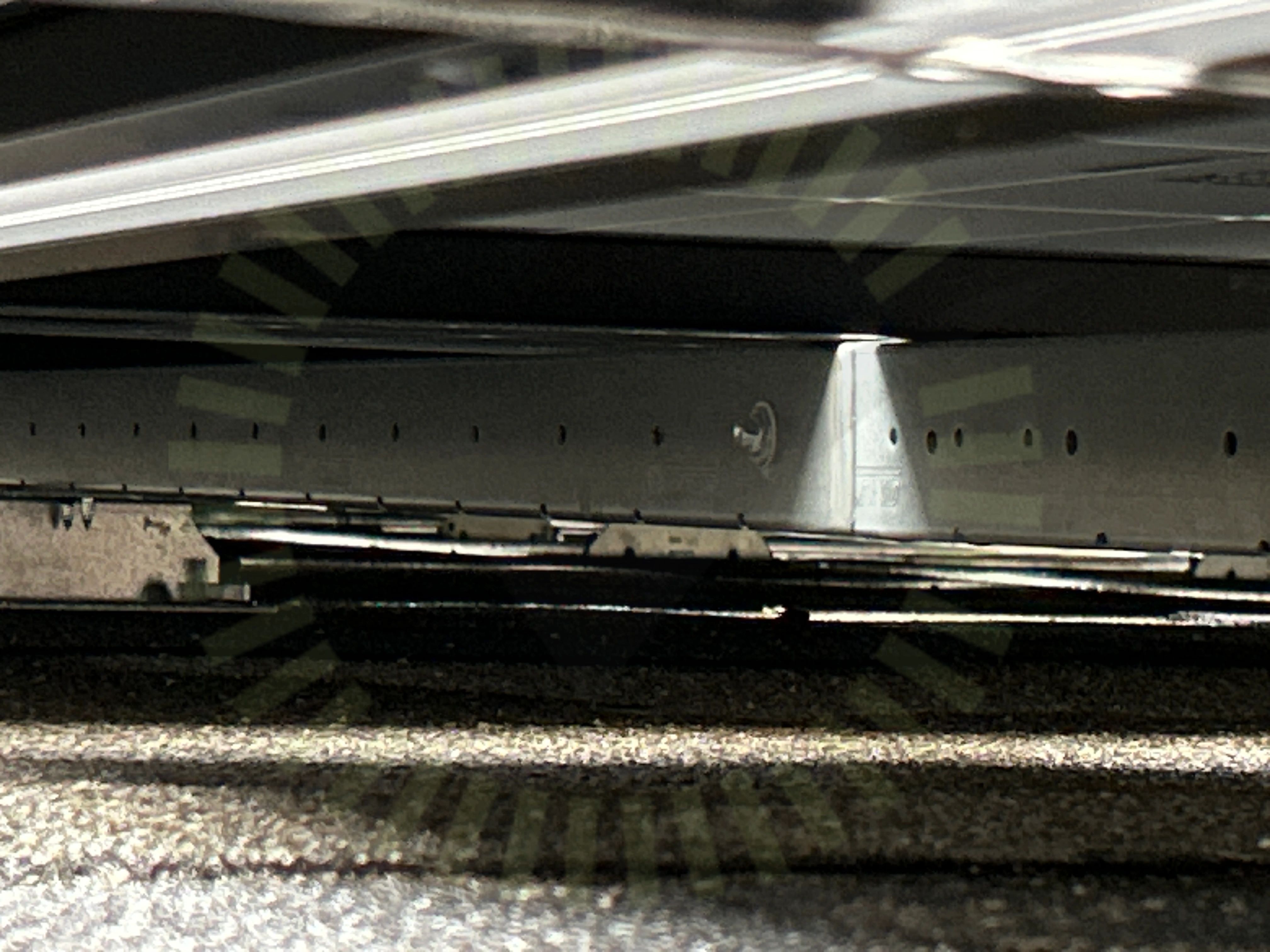

4.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Saknas skruv.

MA5103 Sid 1 (2) | Version 7 - 230914
Ändklämmor skena

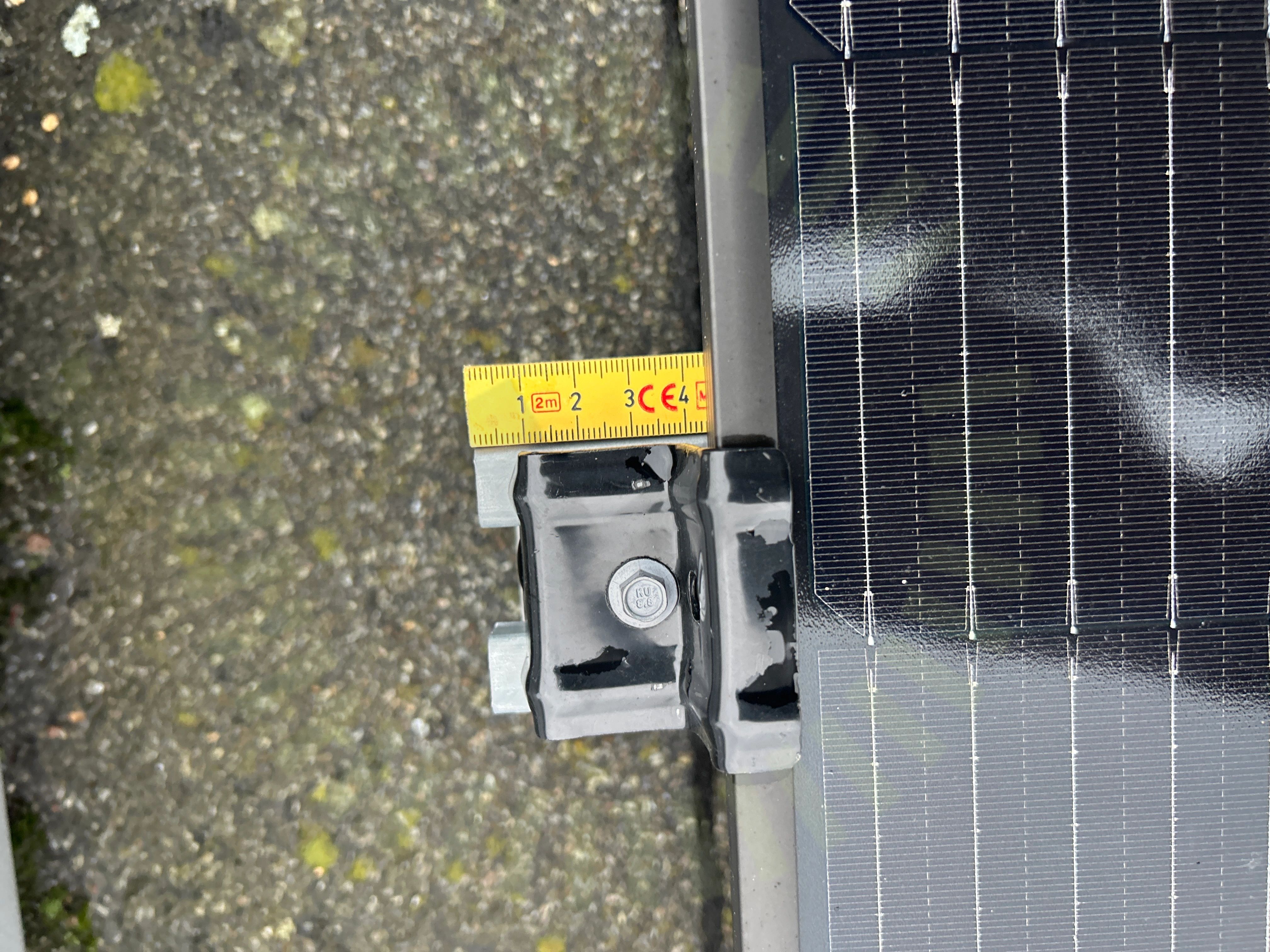

4.4 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

16/21
Använd tätskiktsdukCC infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningPlaceringSkadorSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningSvetsning av pappVäderbeständigt material

Ej tillgängligt vid besiktning

1/21
Infästning i råspont

Varselmärkning

Anmärkningar

1/4

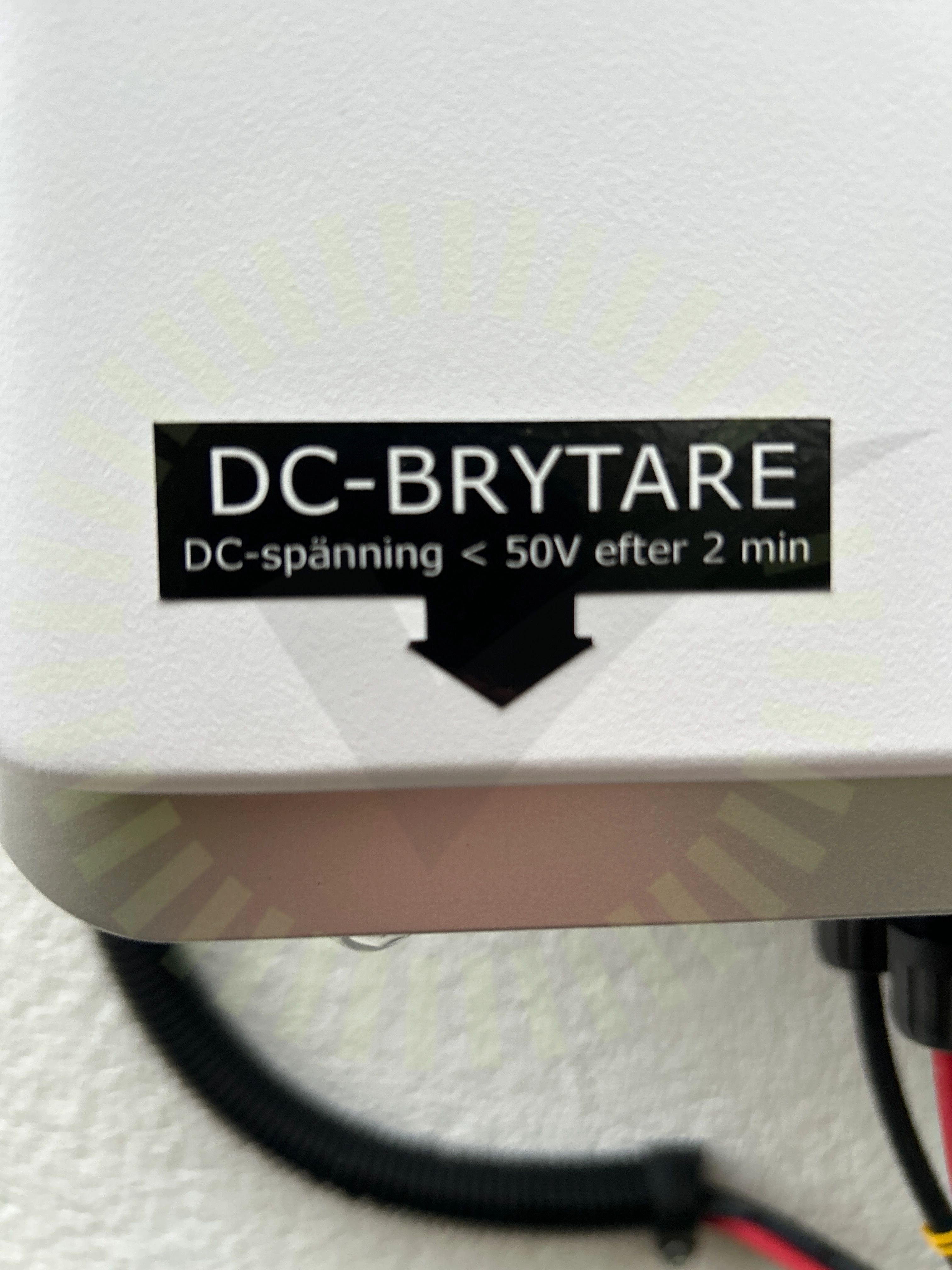

Missvisande varselmärkning

5.1 Missvisande varselmärkning

Inte godkänd

Märkning är missvisande, spänning faller ej under 50V efter 2 minuter på strängarna.

Godkända kontrollpunkter

3/4
Informering av solcellerVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/35

6.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

Godkända kontrollpunkter

34/35
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
