Besiktningsrapport

7.8

Installation genom

Soolar

Datum

24 juni 2024

Ort

Lidköping, Västra Götalands län

Femledarsystem

Fastsäkring av produkt

Förstärkningsskruv

+ 11

84% godkända16% ej godkända

Om installationen

PanelerPhonoSolar: PS-(xxx)M6H-20/UH

MontagesystemESDEC Lutande Panntak

VäxelriktareGoodWe: GW5-10KN-ET

BatteriGoodWe: Lynx Home F Series

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Soolar som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

AvtalMätprotokoll DC

Allmänt

Anmärkningar

1/1

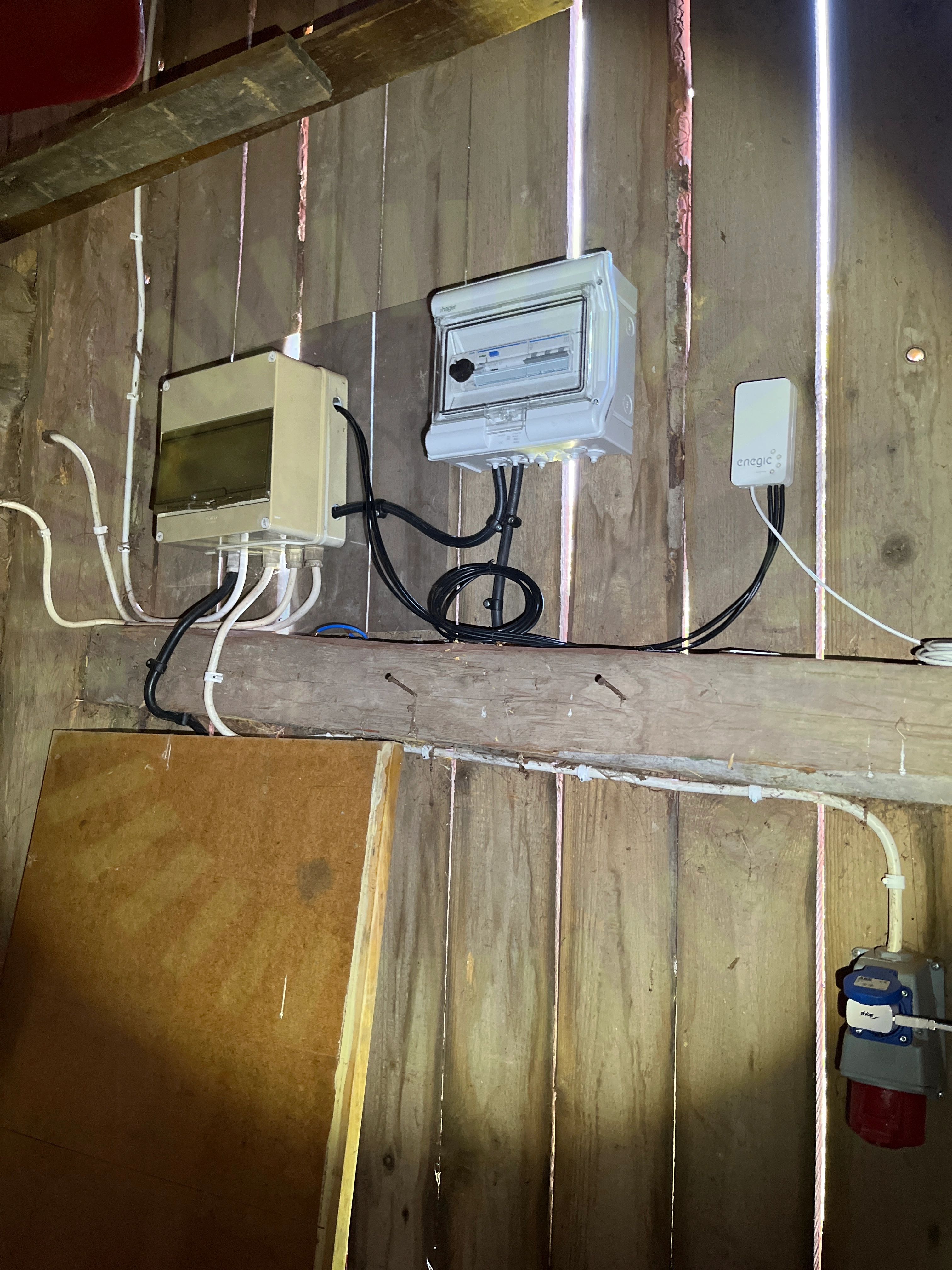

2.1 Lastbalanserare elbilsladdare

Inte godkänd

Lastvakt är felplacerad.

ESDEC Lutande Panntak

Anmärkningar

5/24

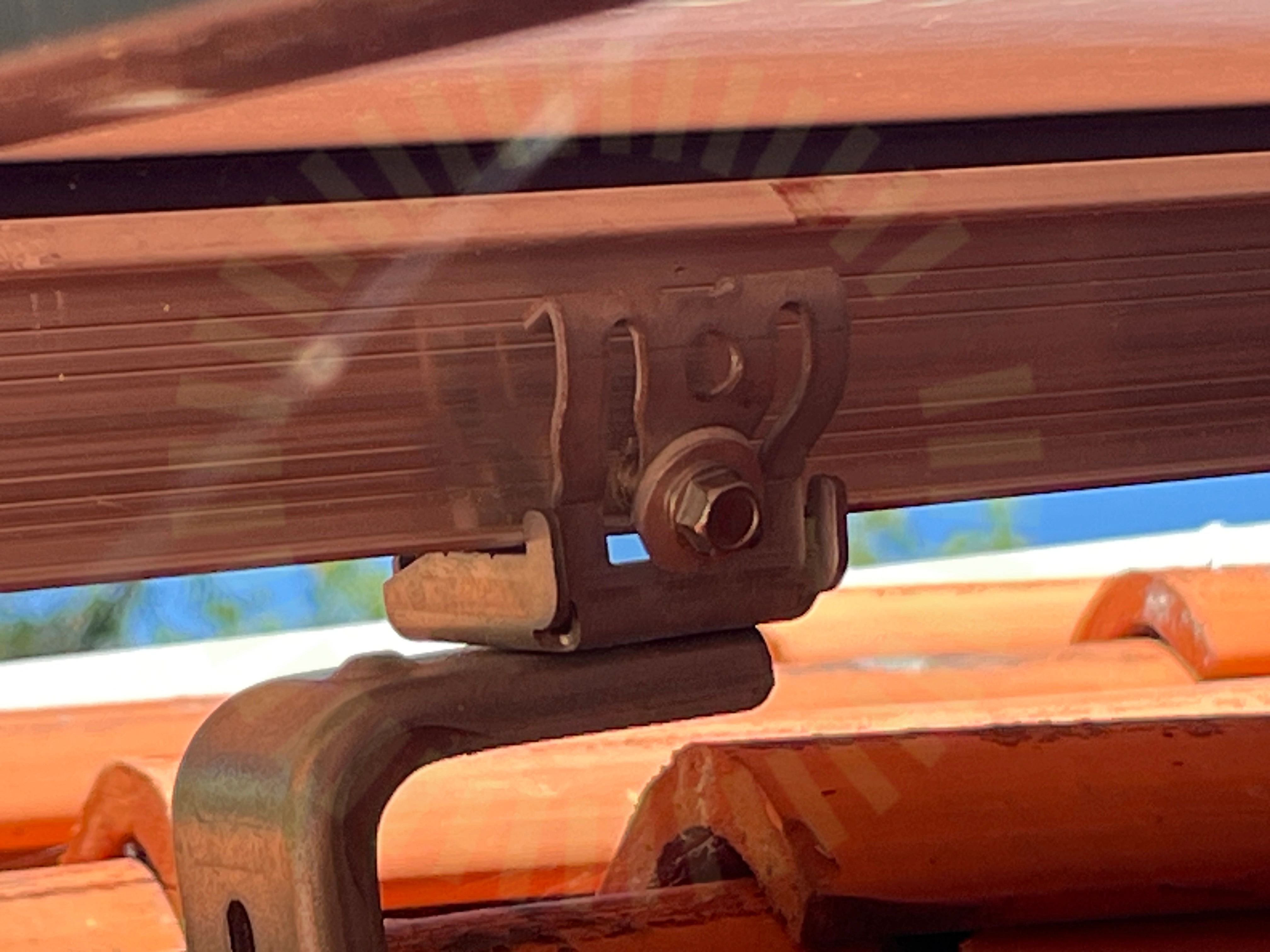

3.1 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv är skruvad i fel hål.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18

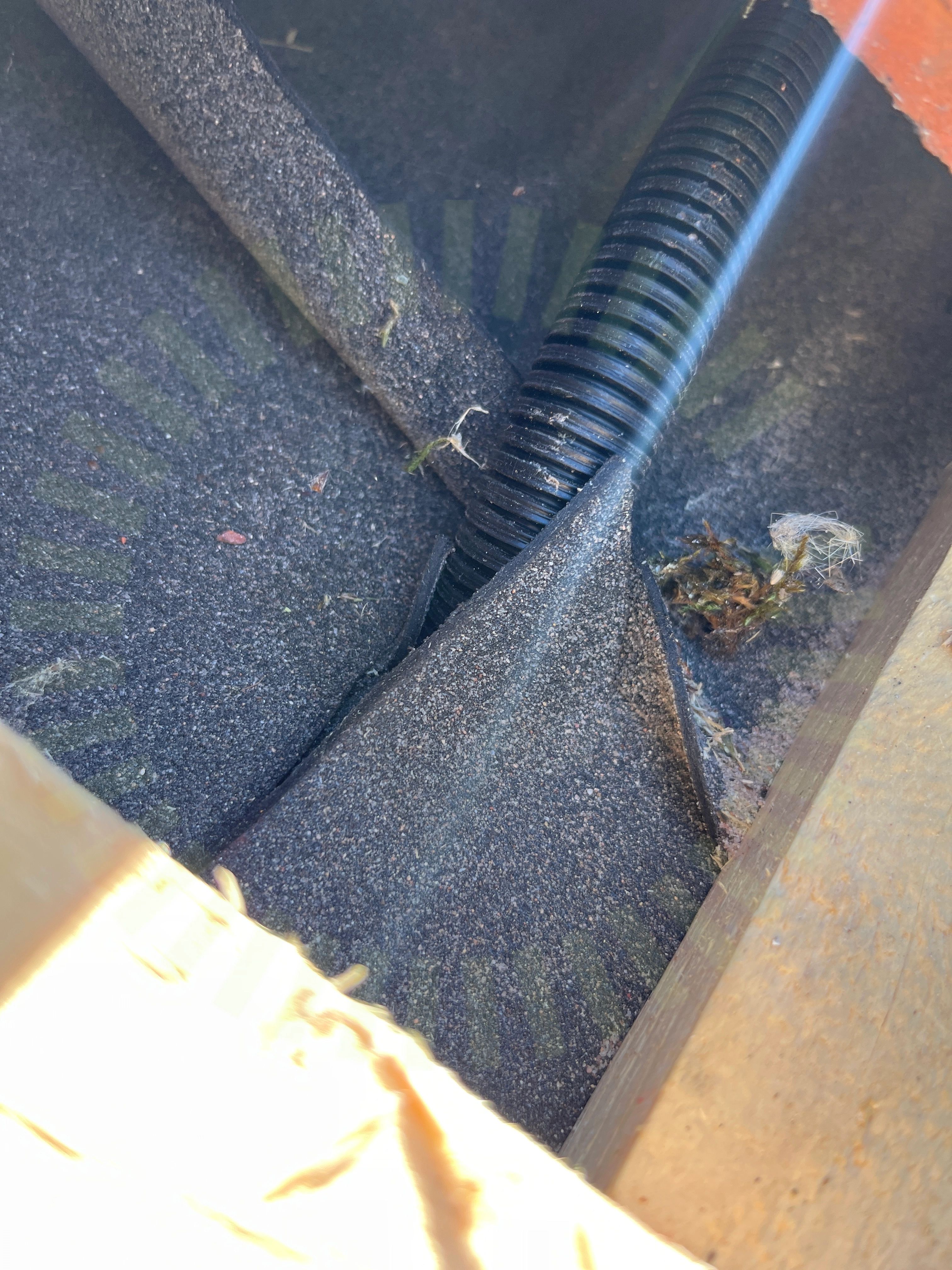

3.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

3.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

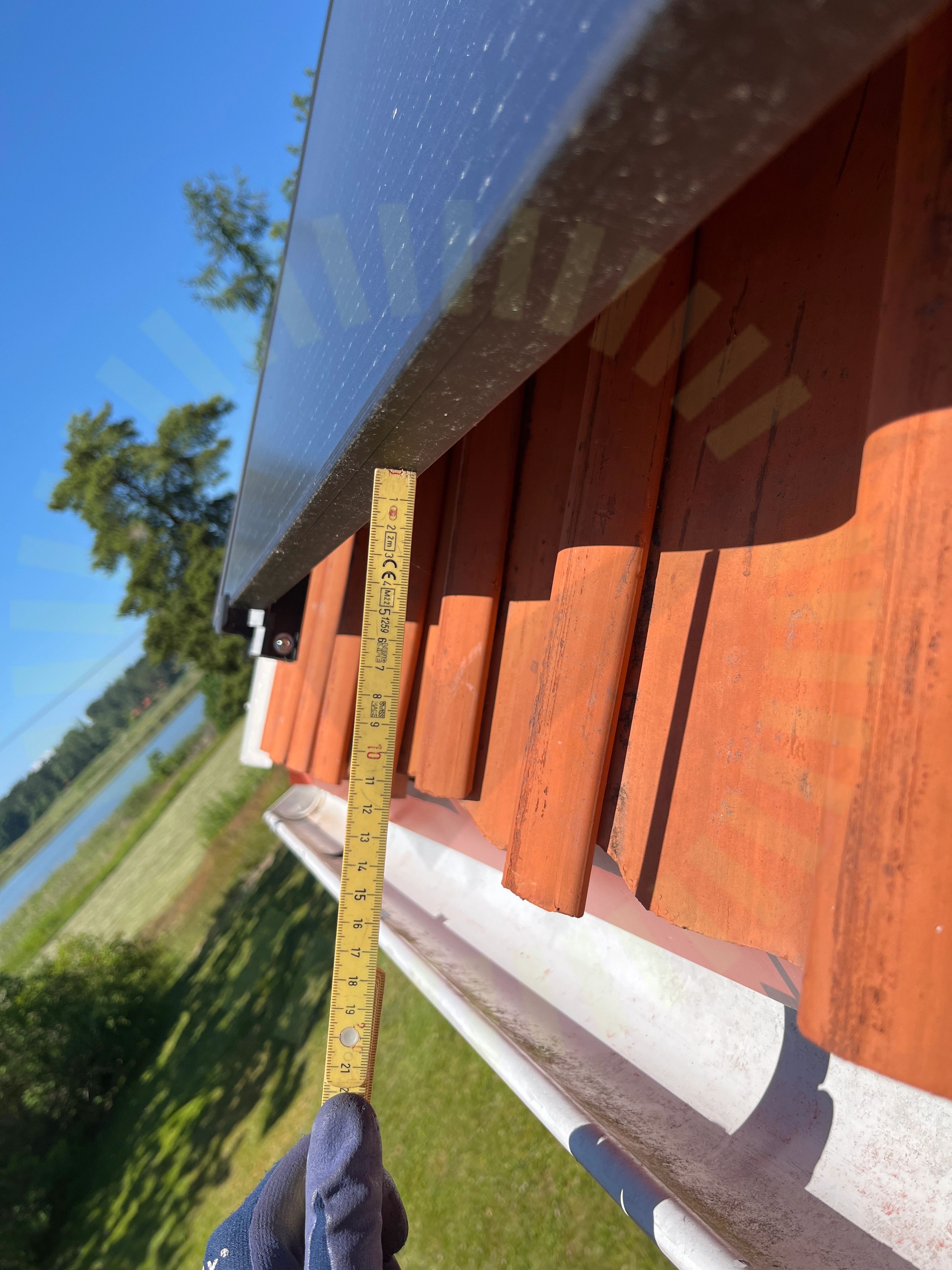

3.4 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

3.5 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

GoodWe: GW5-10KN-ET

Anmärkningar

4/41

4.1 Anslutning av växelriktare

Inte godkänd

Växelriktaren är inte korrekt ansluten. Jorden är inte ansluten.

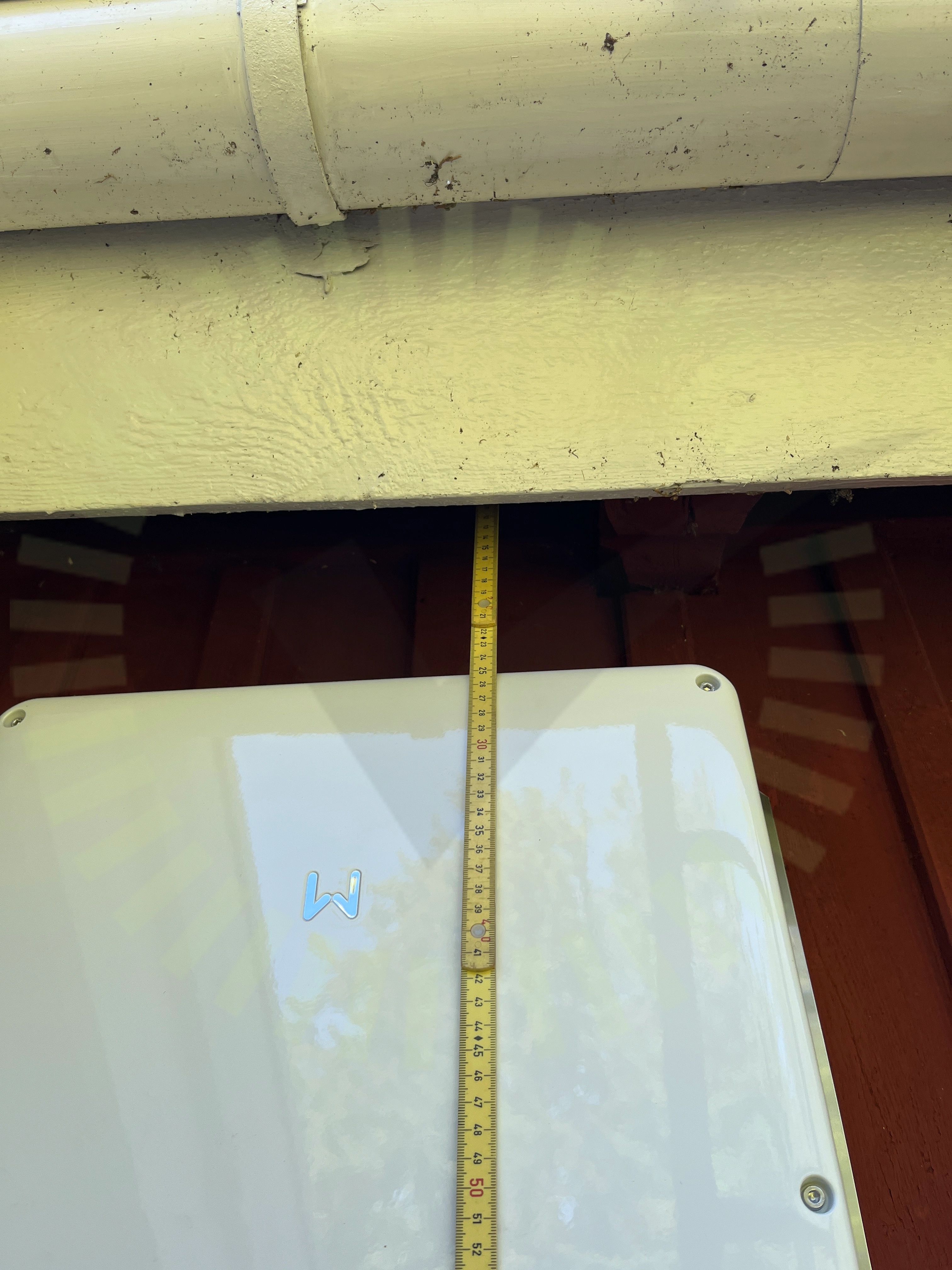

4.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket.

User Manual ET Series / ET Plus Series 5.0-10.0kW V1.3-2024-01-05, Sida 24

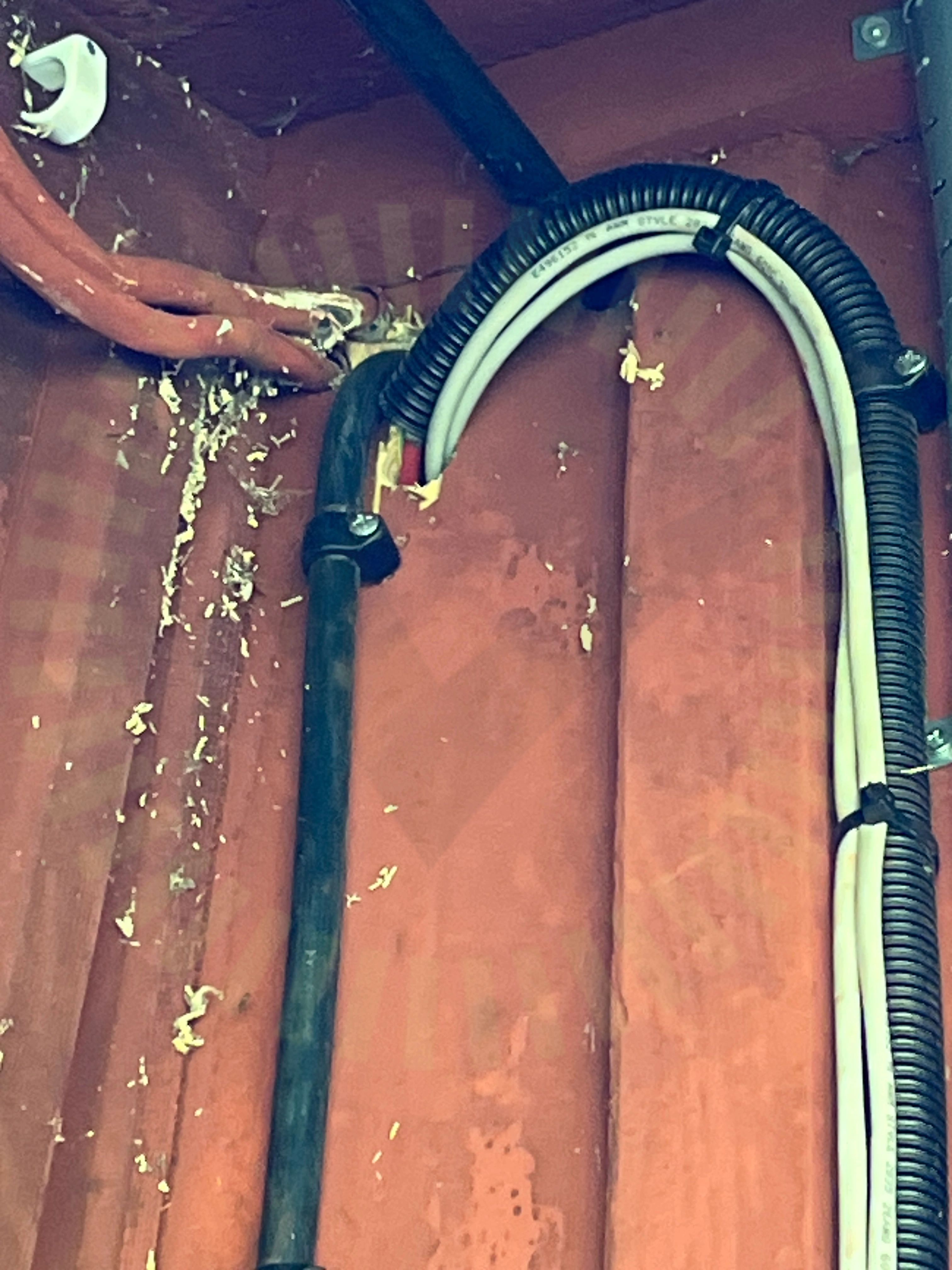

4.3 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

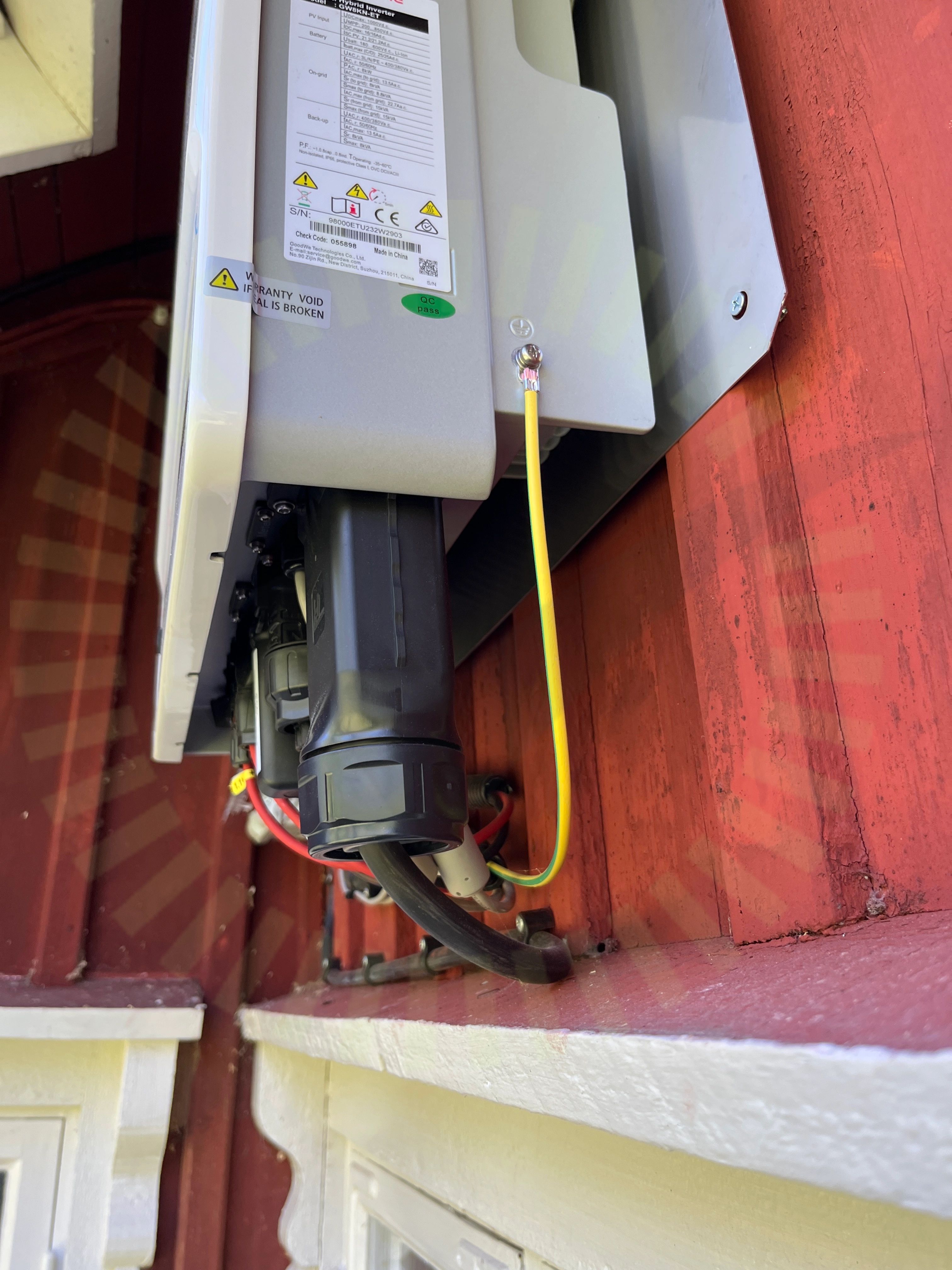

4.4 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat. Kabeln går endast mellan batteri och växelriktaren.

User Manual ET Series / ET Plus Series 5.0-10.0kW V1.3-2024-01-05, Sida 32

Godkända kontrollpunkter

37/41

AC kablage förläggningAC Kablage förläggningAnslutning av ledareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

GoodWe: Lynx Home F Series

Anmärkningar

4/11

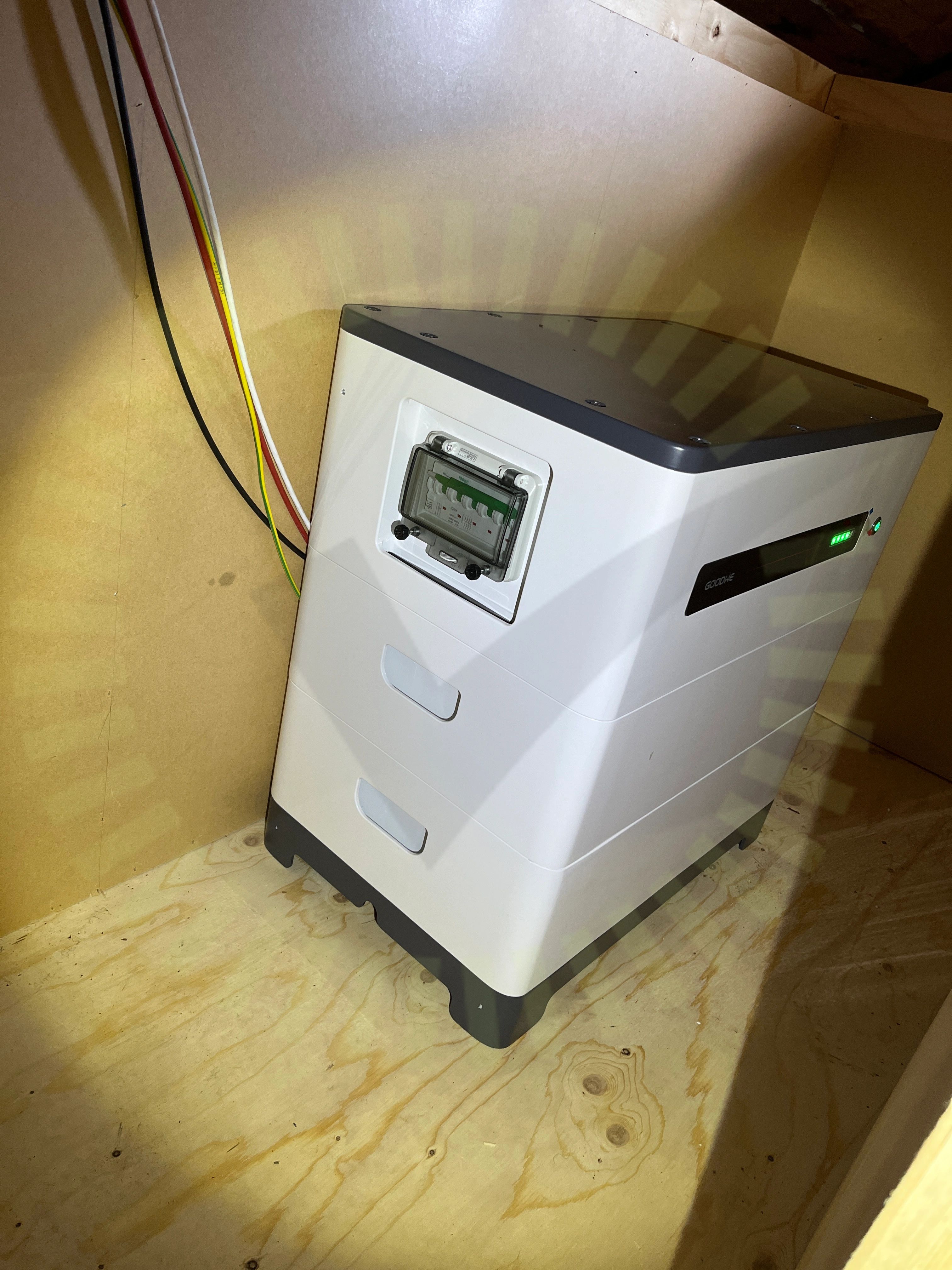

5.1 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav.

GoodWe: Lynx Home F Series (HV) User Manual V1.9-2023-04-30, Sida 15

5.2 Batteri PE

Inte godkänd

Batteriet saknar jordanslutning. Jordkabeln går bara emellan växelriktare och batteriet.

GoodWe: Lynx Home F Series (HV) User Manual V1.9-2023-04-30, Sida 23-24

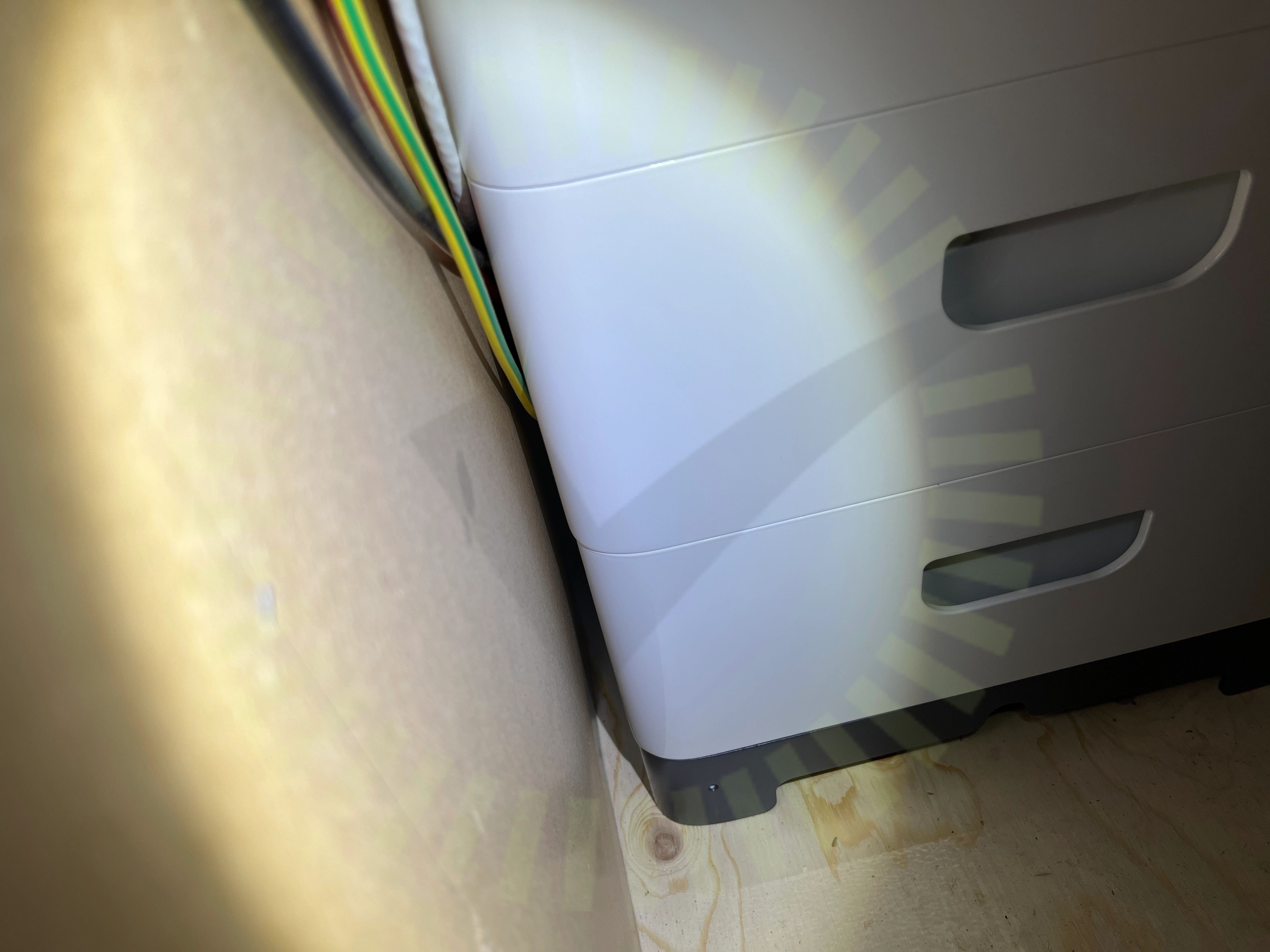

5.3 Fastsäkring av produkt

Inte godkänd

Batteriet är inte fastsäkrat.

GoodWe: Lynx Home F Series (HV) User Manual V1.9-2023-04-30, Sida 16-20

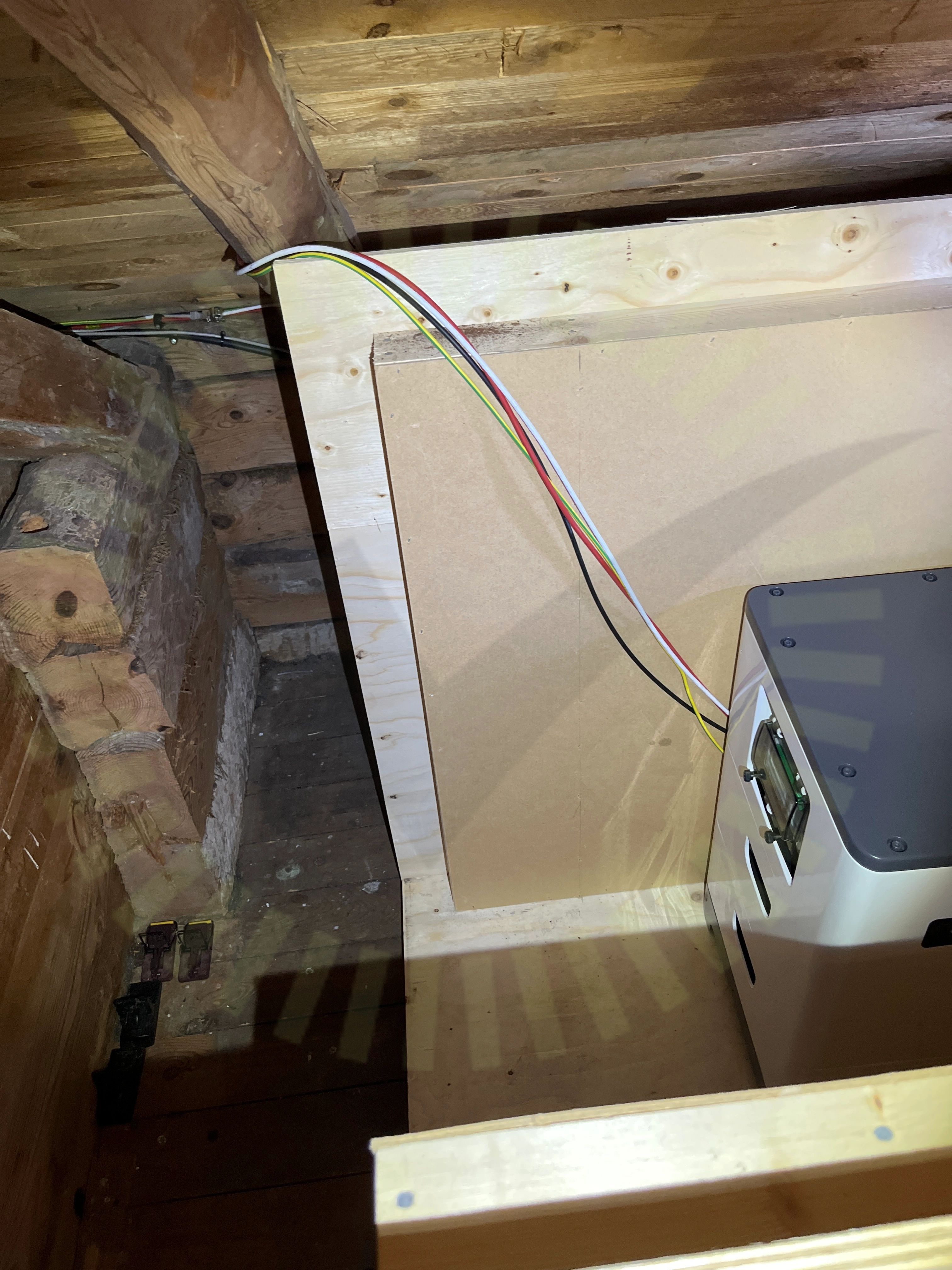

5.4 Uppfästning av kablage

Överenskommelse

Kablage mellan batteri och växelriktare är inte lämpligt uppfäst.

Godkända kontrollpunkter

7/11

Avstånd närliggande objektDC anslutning LutningSignalkabel batteriSkadorTillgång till batterietVäderskydd

PhonoSolar: PS-(xxx)M6H-20/UH

Anmärkningar

3/14

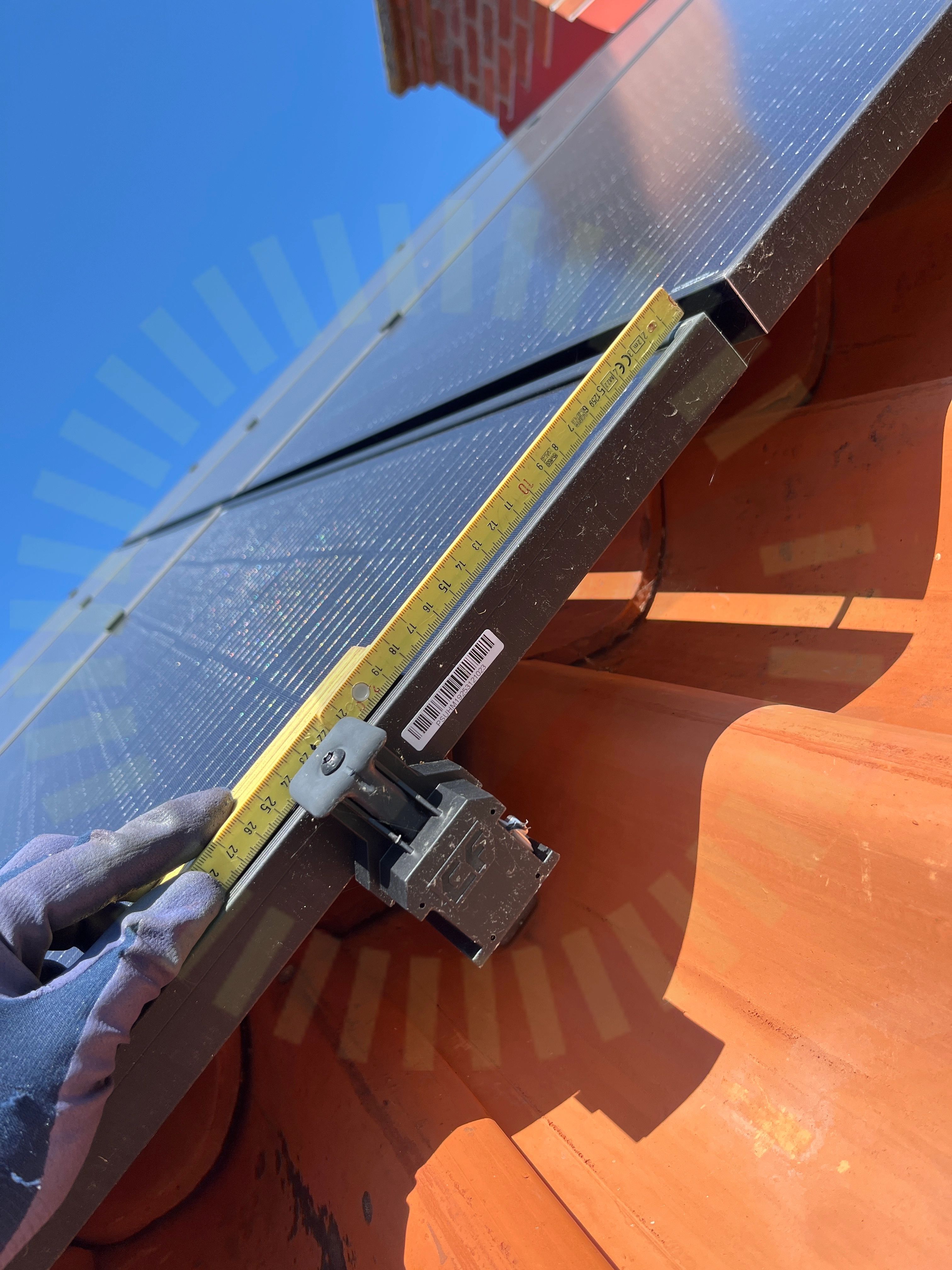

6.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Phono Solar Photovoltaic Module Installation manual (IEC) Ver EN-IM-IHC-20230221. Sid 19

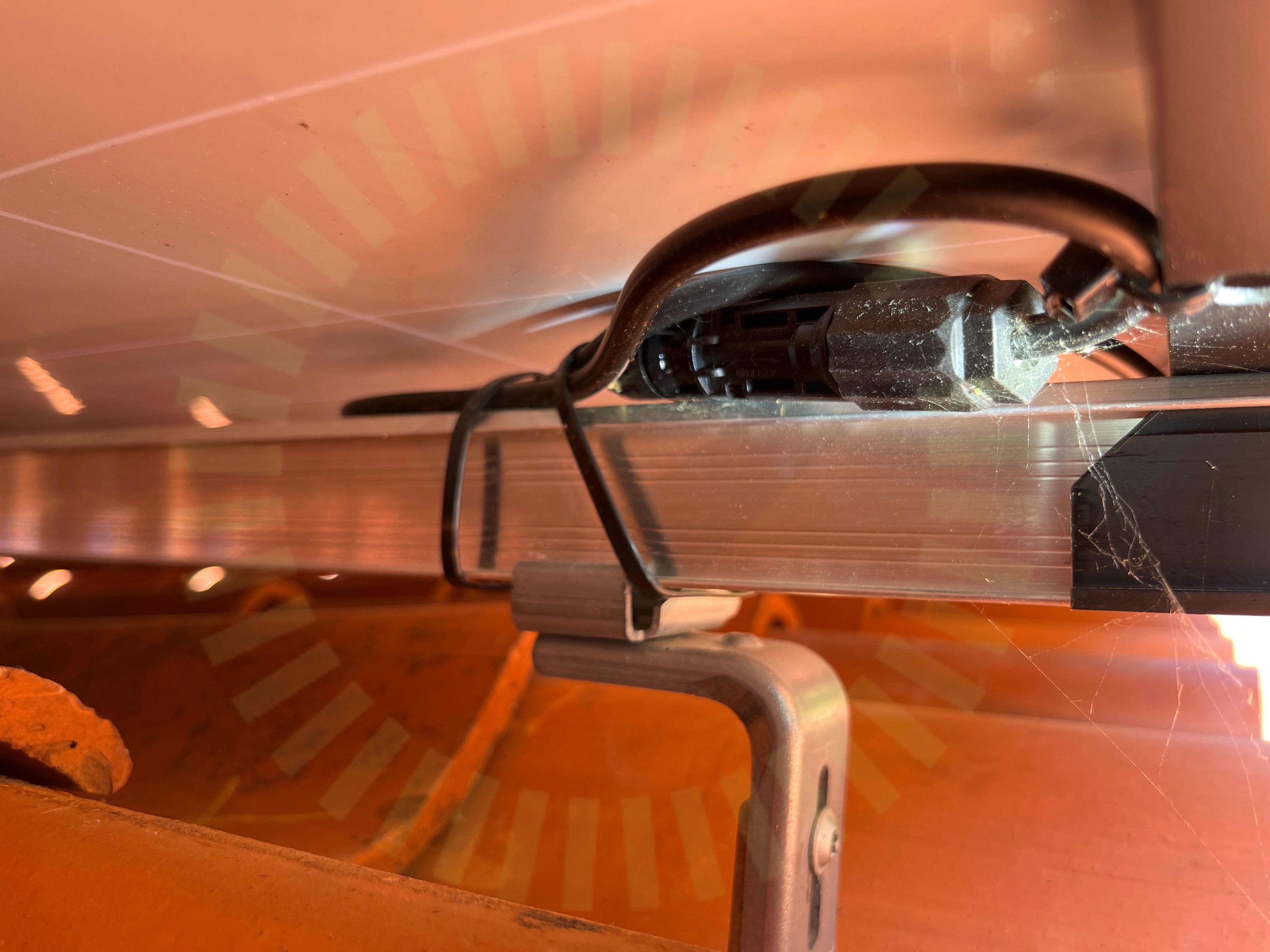

6.2 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

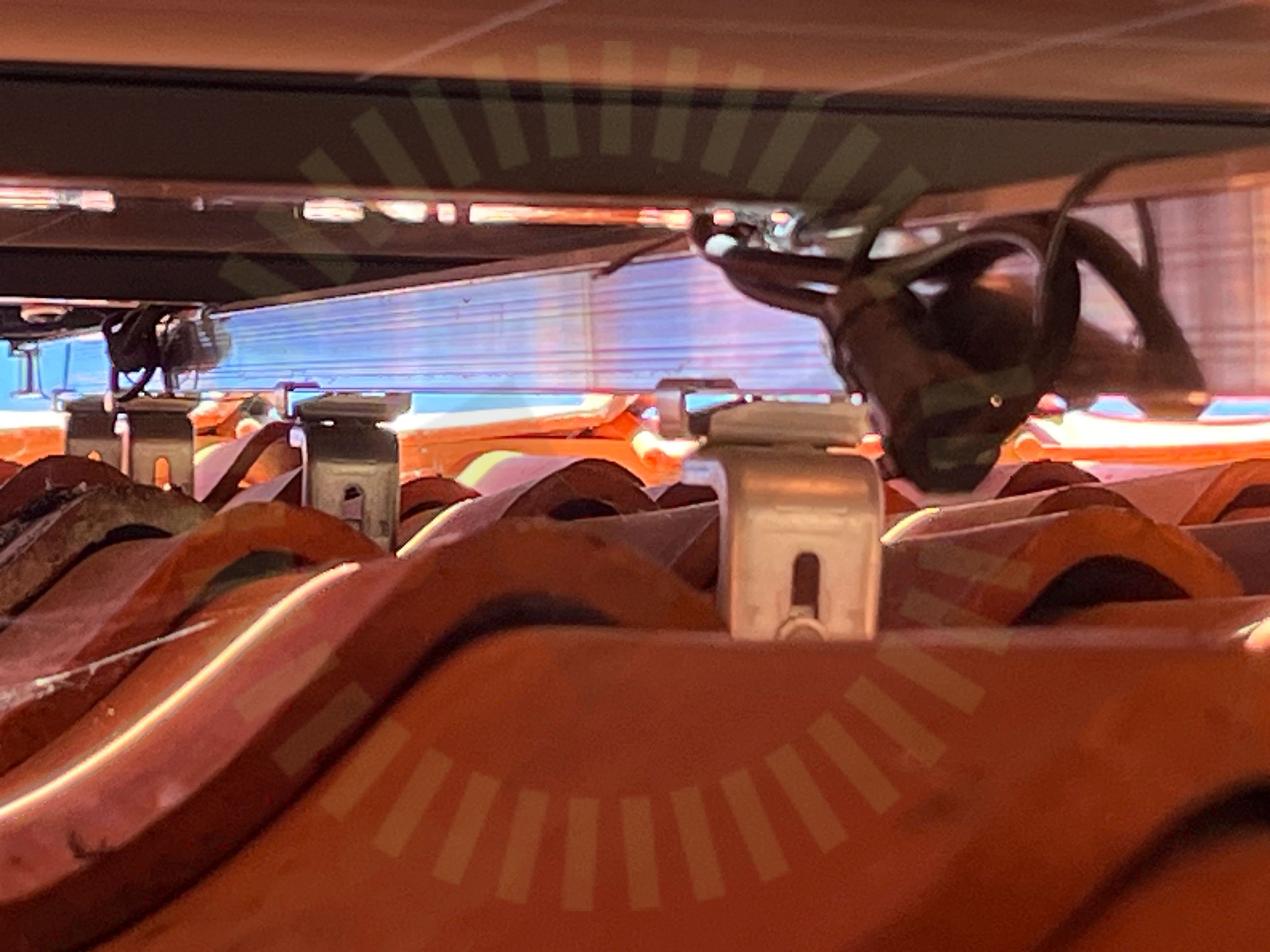

6.3 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

10/14

DräneringshålFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Anmärkningar

1/6

8.1 Femledarsystem

Inte godkänd

Matande kabel är inte korrekt ansluten. Det finns ingen jord ansluten.

Godkända kontrollpunkter

5/6

InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Växelriktare

Anmärkningar

1/1

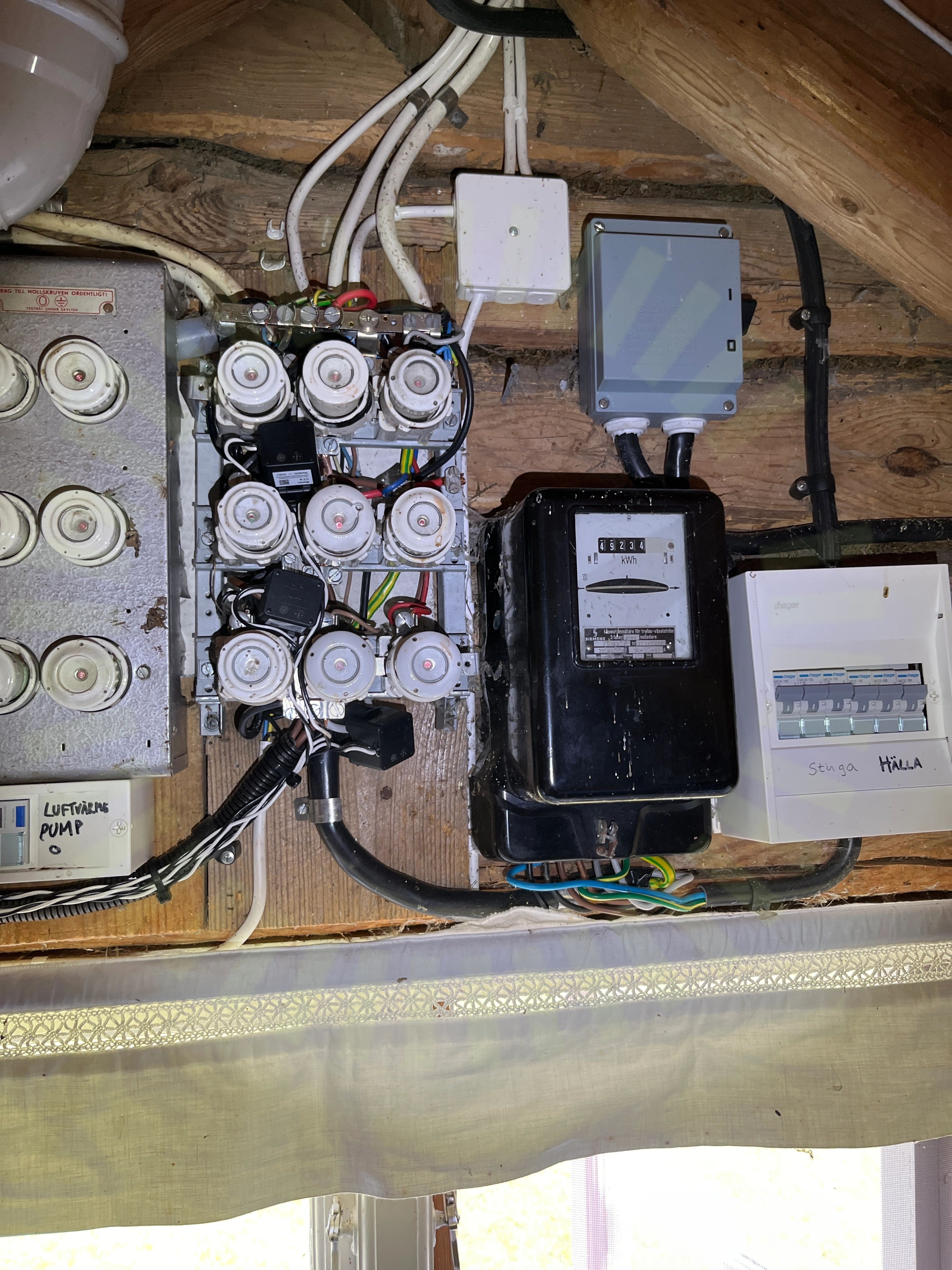

9.1 Smartmätare

Inte godkänd

Smartmätaren mäter inte hela fastighetens förbrukning.
