Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

1KOMMA5°

Datum

19 augusti 2024

Ort

Bjärred, Skåne län
Förstärkningsskruv
Kopplingslåda böjradie
Kabeluppfästning
93% godkända7% ej godkända

Om installationen

PanelerDenim: U N3 XXX BBG 108H
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
VäxelriktareSunGrow: SG5-12RT
BatteriSunGrow: SBR(XXX)
TillbehörUndercentral
TillbehörCHINT: Sungrow DTSU666
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/4
Felvärden

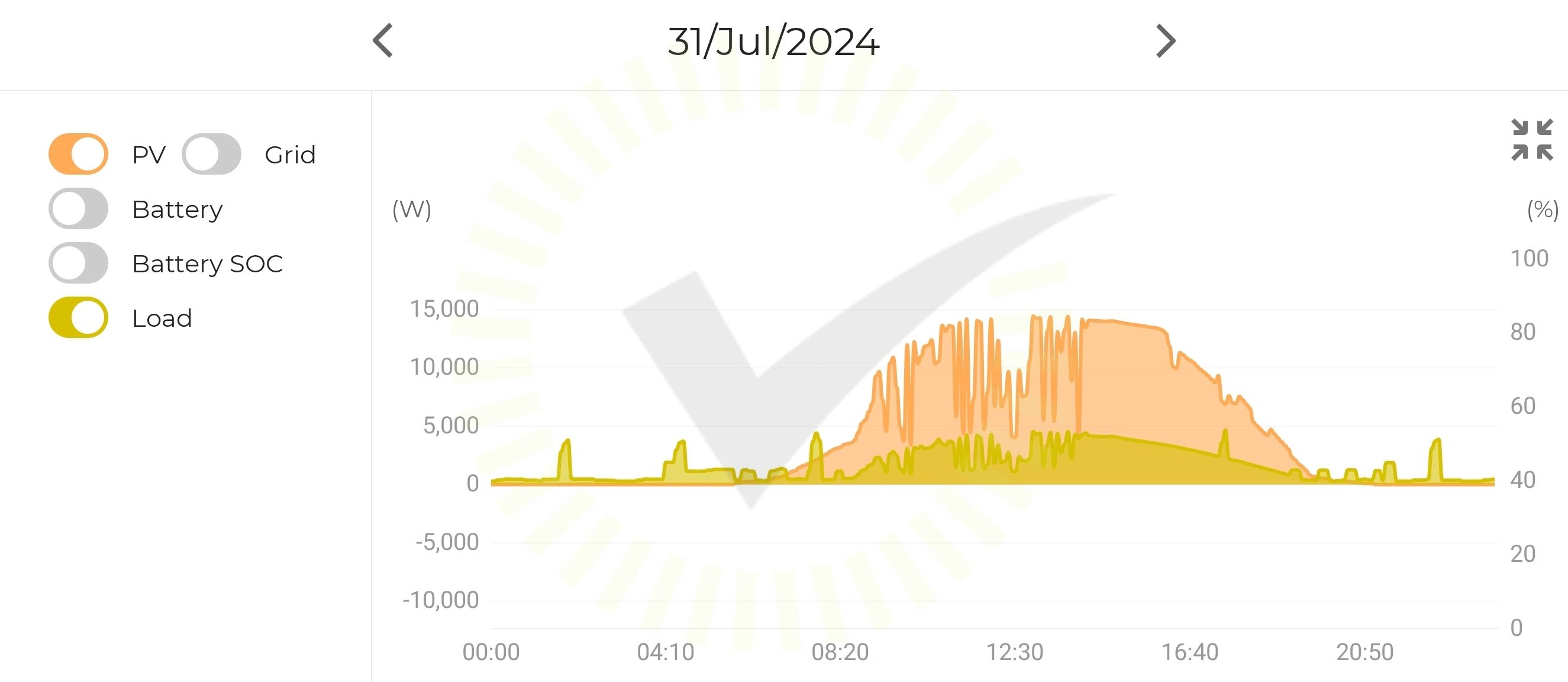

1.1 Felvärden

Kundkommentar

När produktionen ökar ökar även konsumtionen.

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/4
Avtal

Batteri

Godkända kontrollpunkter

15/15
Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

4/4
Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Tak 1, Denim: U N3 XXX BBG 108H

Anmärkningar

3/15
Kopplingslåda böjradie

4.1 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)
Skugga

4.2 Skugga

Inte godkänd

Panelen är placerad i hård permanent skugga.

Stress på kontakter

4.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

11/15
Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelkablagets böjradiePanelramar separeradeSkador på panelSpänningar i ram

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/25
Kabeldragning mellan takytor

5.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)
Förstärkningsskruv

5.2 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv för vertikala skenor saknas.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18
Kabeluppfästning

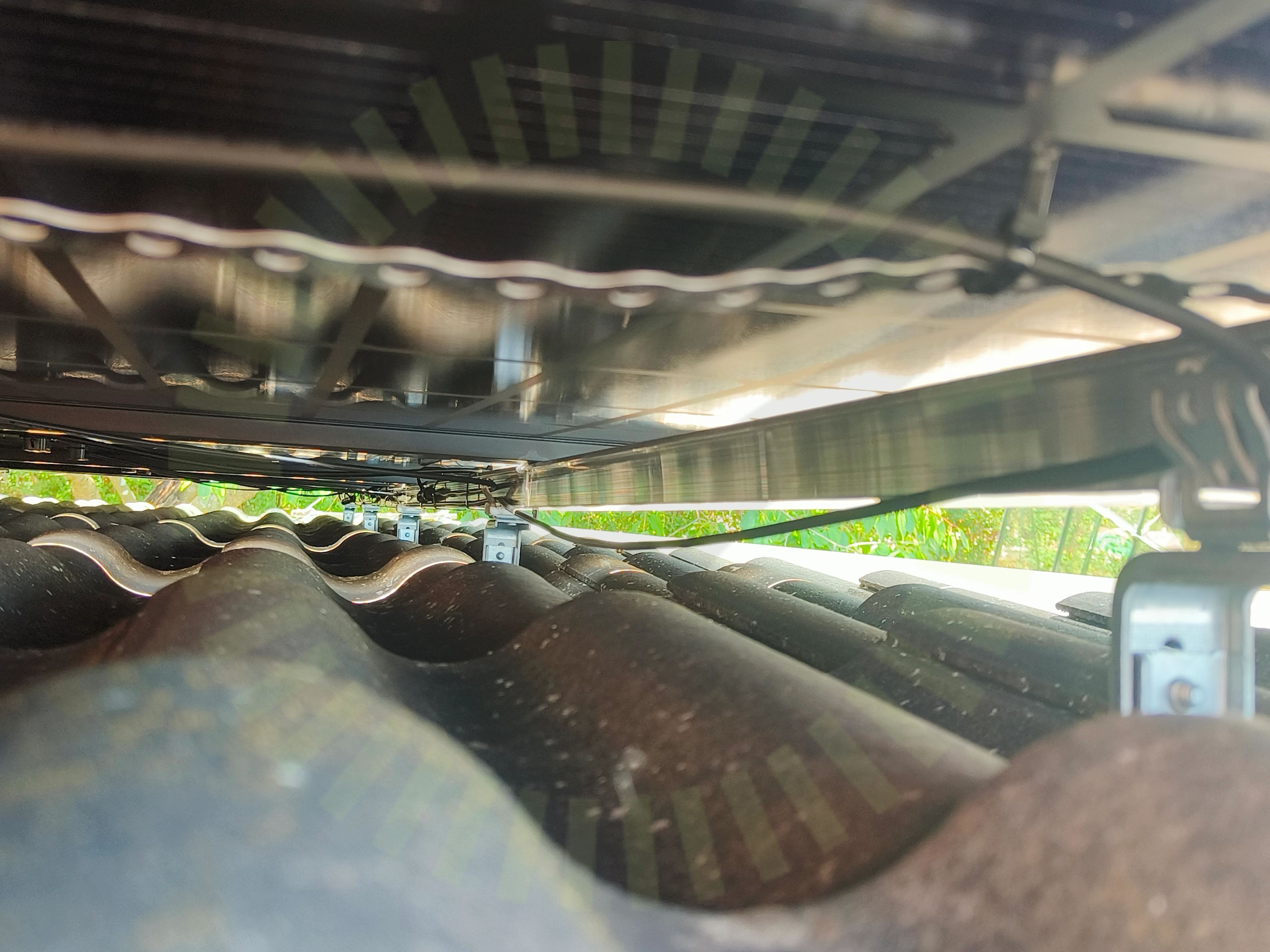

5.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

5.4 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. En annan panel än vad lastberäkning säger.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

21/25
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakgenomföringTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

8/8
Informering av solcellerInformering av solcellerMissvisande varselmärkningMissvisande varselmärkningVarning för backspänningVarning för backspänningVarning för likspänningVarning för likspänning

Växelriktare

Anmärkningar

2/71
Förskruvning

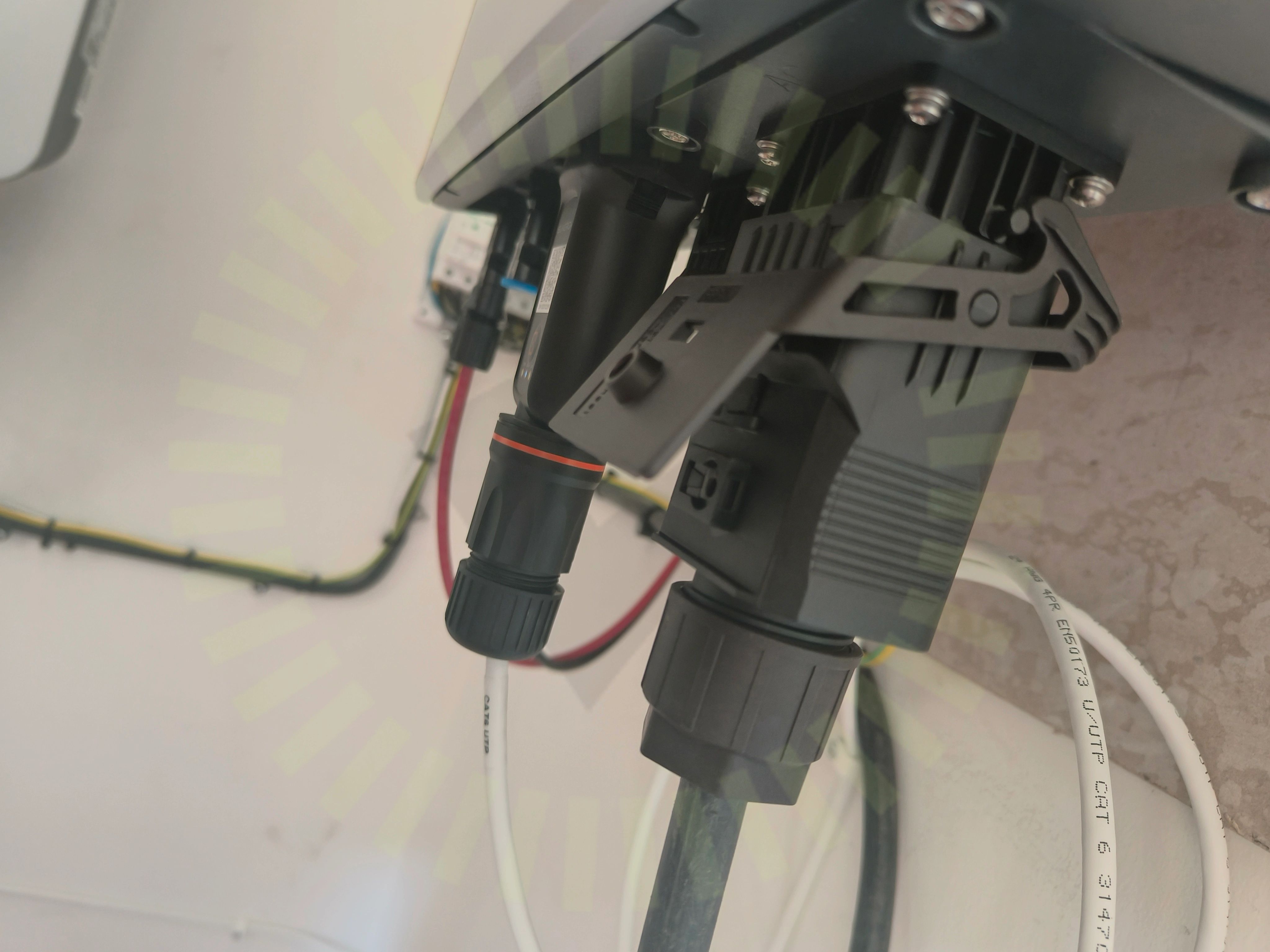

8.1 Förskruvning

Inte godkänd

Låsning för AC kontakten är inte åtdragen.

SG3.0-20RT-UEN-Ver18-202212, Sida 37-38
Genomföringar

8.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

61/71
AC kablage förläggningAC kablage förläggningAC Kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av ledareAnslutning av växelriktareAnslutning av växelriktareAvstånd närliggande objektAvstånd närliggande objektBakomliggande materialBakomliggande materialDC Kablage egenskaperDC Kablage egenskaperDC Kablage förläggningDC Kablage förläggningDC Kablage skyddDC Kablage skyddDC KontakterDC KontakterDubbel matningDubbel matningEnkelisolerade ledareEnkelisolerade ledareFastsäkring av produktFastsäkring av produktFörskruvningGenomföringarHuvudsäkringHuvudsäkringIdentifieringIdentifieringInfästningInfästningJordning av chassiJordning av chassiKabeldimensioneringKabeldimensioneringKablagets böjradieKablagets böjradieLikspänningskomponenterLikspänningskomponenterMekanisk påverkanMekanisk påverkanPlaceringPlaceringSkadat kablageSkadat kablageSkarp kantSkarp kantStress på kontakterStress på kontakterSäkringsdimensionSäkringsdimensionTillgänglighetTillgänglighetVäderbeständigt materialVäderbeständigt materialVäderskyddVäxelriktarens IP klassningVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

8/71
DC Max SpänningDC Max SpänningDC Max StrömDC Max StrömDC Min SpänningDC Min SpänningSträngdesignSträngdesign
