Besiktningsrapport
7.9
Installation genom
Solsystem Sverige AB
Datum
17 januari 2023
Ort
Halmstad, Hallands län
Dragavlastade
Kabeluppfästning
Fästens placering
+ 5
82% godkända
18% ej godkända
Om installationen
Paneler
JAM60S21-XXX/MR
Montagesystem
IBC: TopFix 200 (Betongkrok)
Växelriktare
Solis: 3P(3-20)K-4G
Tillbehör
Säkerhetsbrytare AC
Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6
Tak 1, IBC: TopFix 200 (Betongkrok)
Anmärkningar
6/19

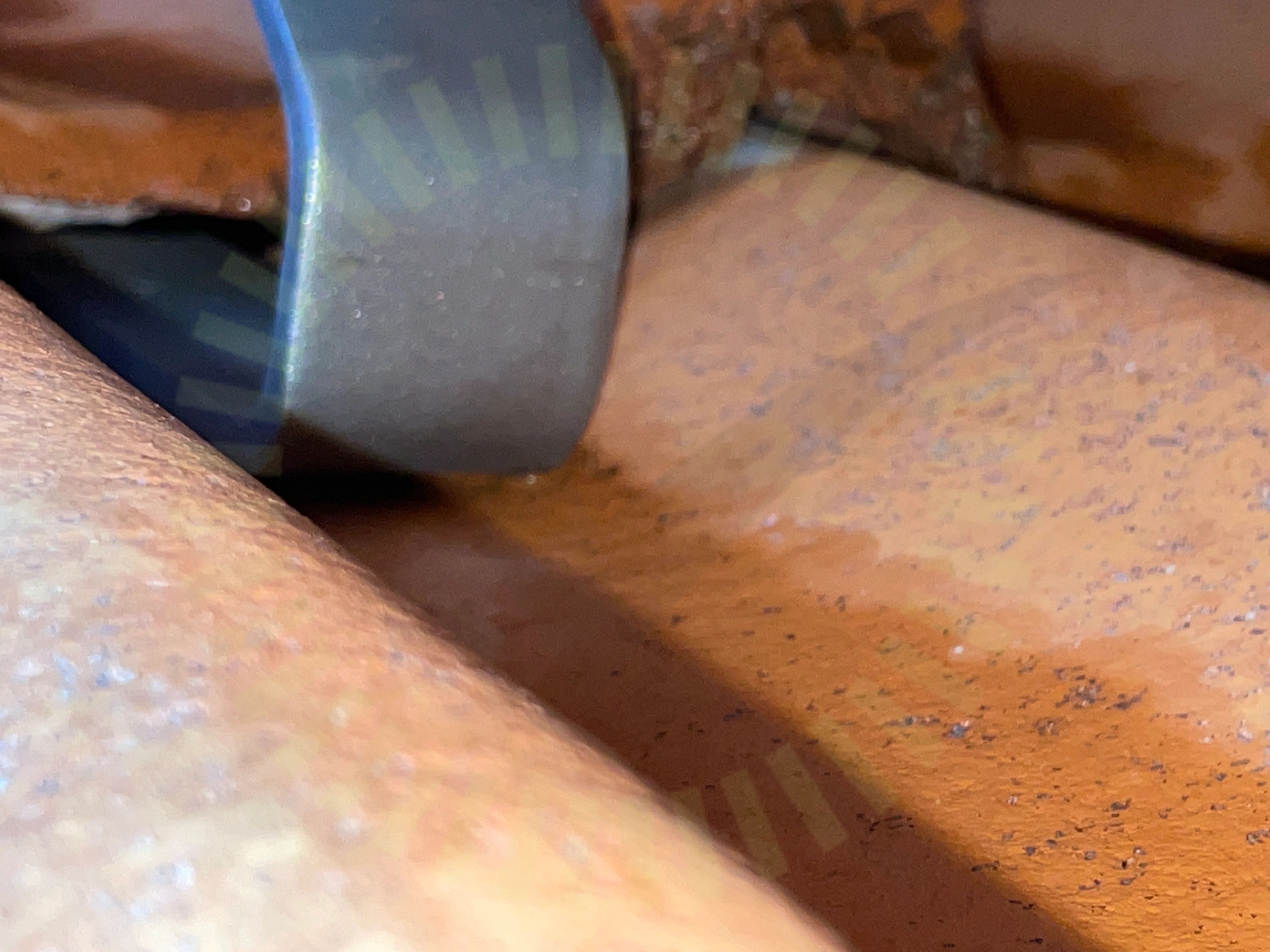

2.1 Takpannor under betongkrok
Inte godkänd
Krok ligger dikt till panna
2.2 Infästningar i takstol
Inte godkänd
Alla krokar är infäst i råspont med 2st skruv.
2.3 Infästningarnas CC mått
Inte godkänd
Vind och lastberäkning är gjord på Schletter system, i verklighet är det IBC. Uppmätt mått mellan krokar 800mm

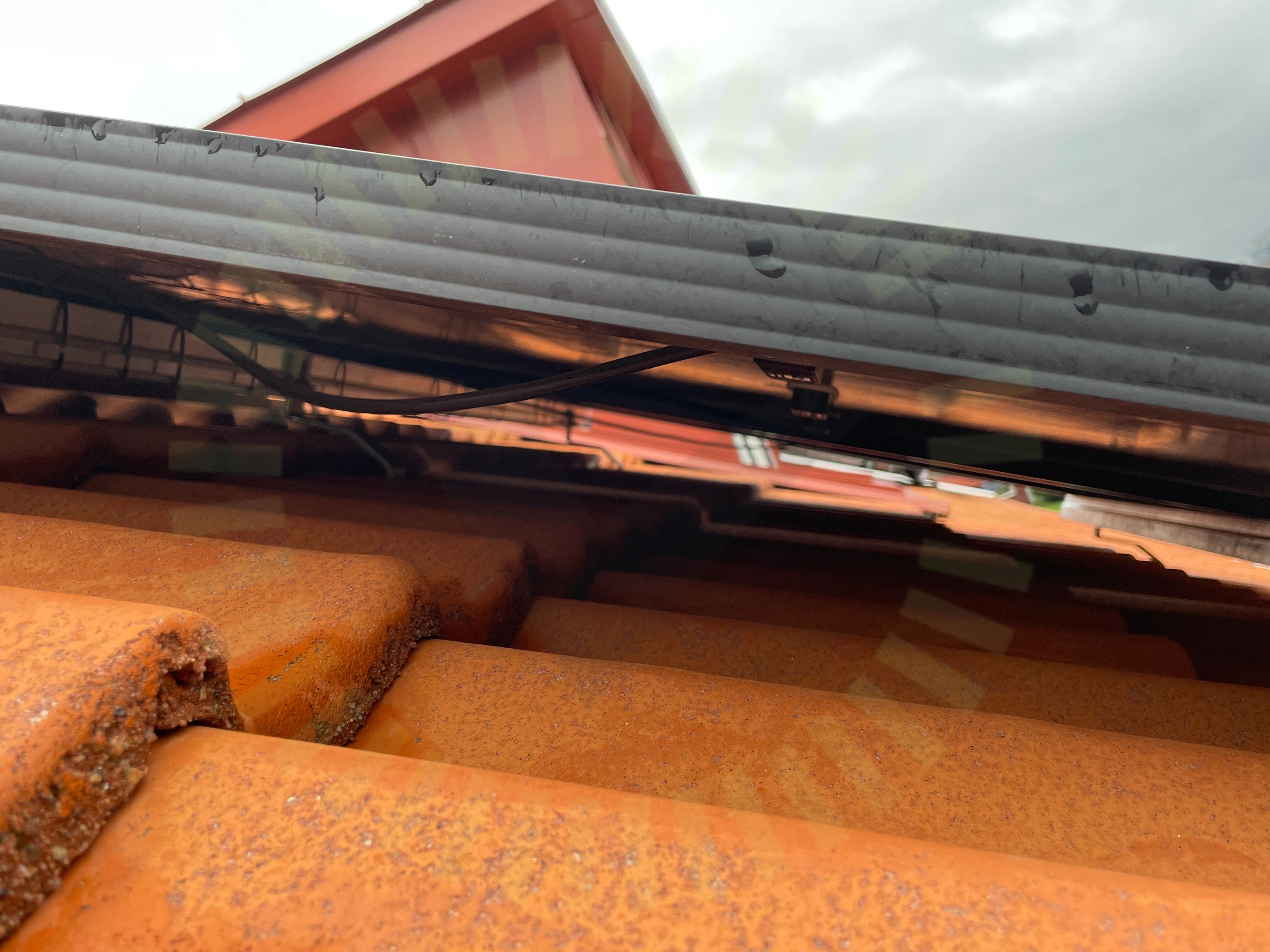

2.4 Kabeluppfästning
Inte godkänd
Hängande kablage påträffades
2.5 Skenornas överhäng
Inte godkänd
Lastberäkning saknas uppmätt mått överhäng 220mm
2.6 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning stämmer ej överens med verkligheten, lastberäkning gjord för Schletter montage system, IBC i verkligheten
Godkända kontrollpunkter
13/19
Tak 1, JAM60S21-XXX/MR
Anmärkningar
2/15
3.1 Dragavlastade
Inte godkänd
Kablage från dosorna ej uppfästa med tillräckligt stöd

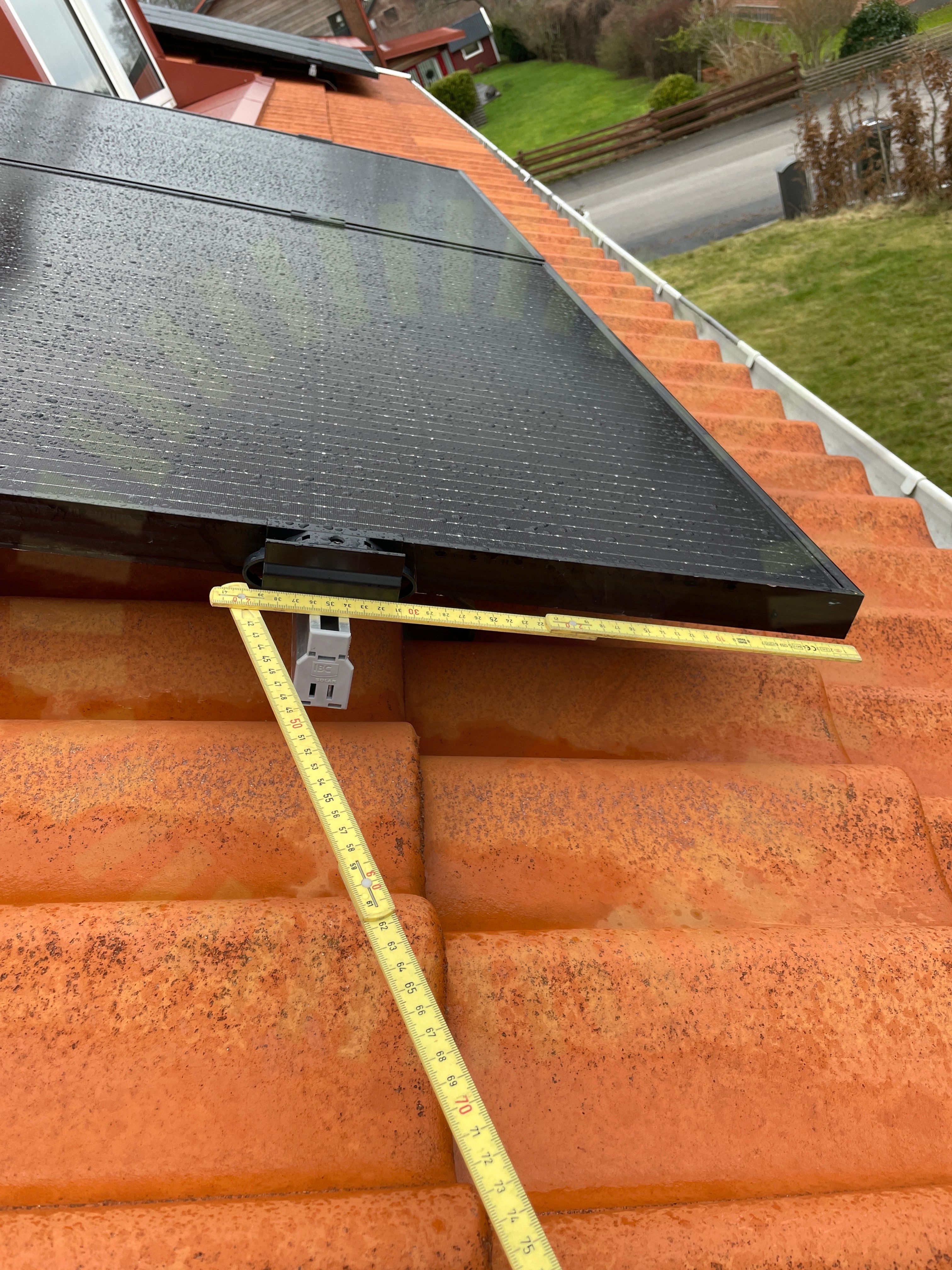

3.2 Fästens placering
Inte godkänd
Fästen ej placerade enligt tillverkarens anvisningar, uppmätt mått mellan fäste och panelens kortsida 350 mm
Godkända kontrollpunkter
13/15
Varselmärkning
Godkända kontrollpunkter
4/4
Växelriktare
Anmärkningar
5/27

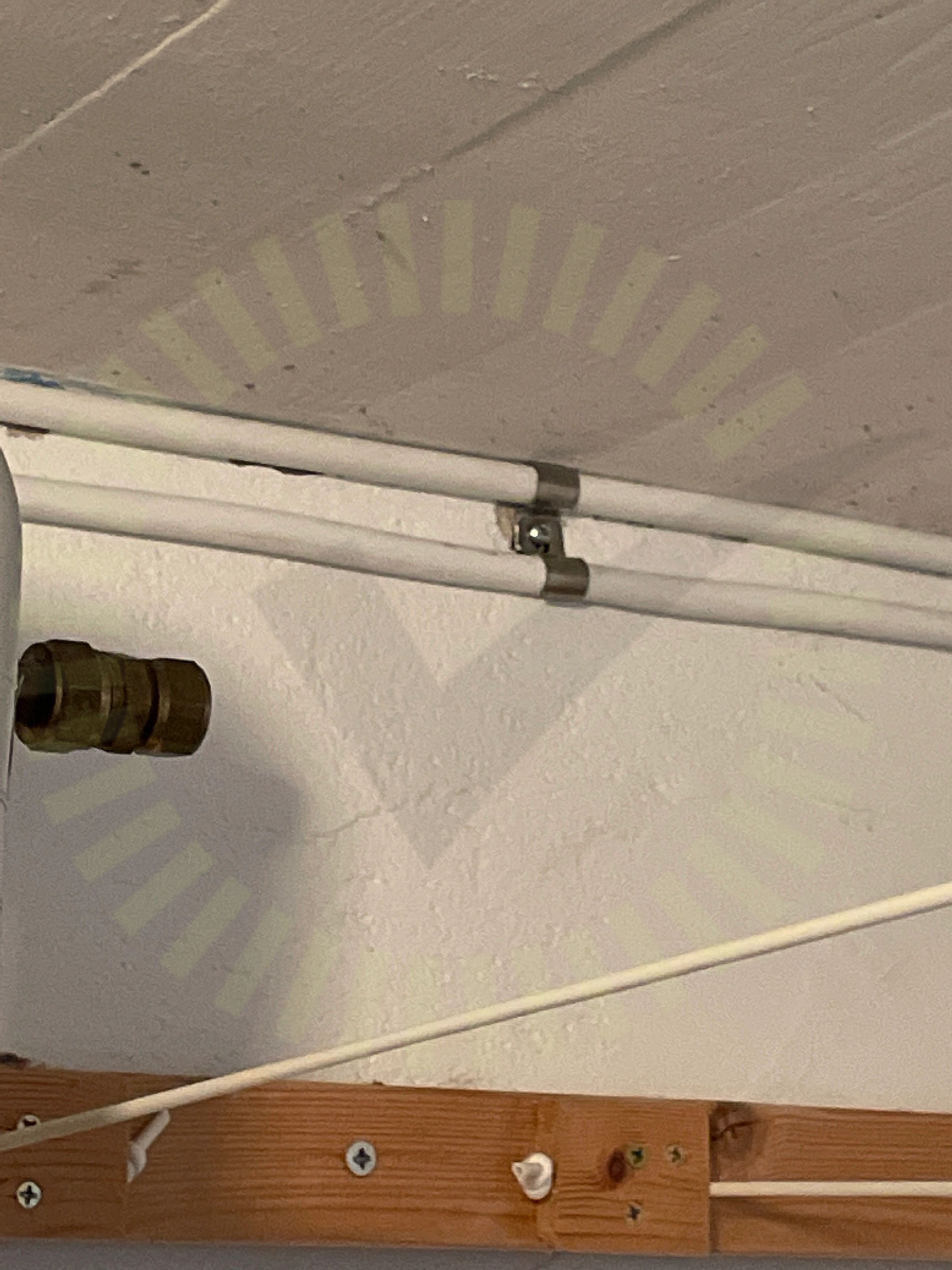

5.1 AC Förläggning
Inte godkänd
Kablage ej uppfäst med tillräckligt stöd.

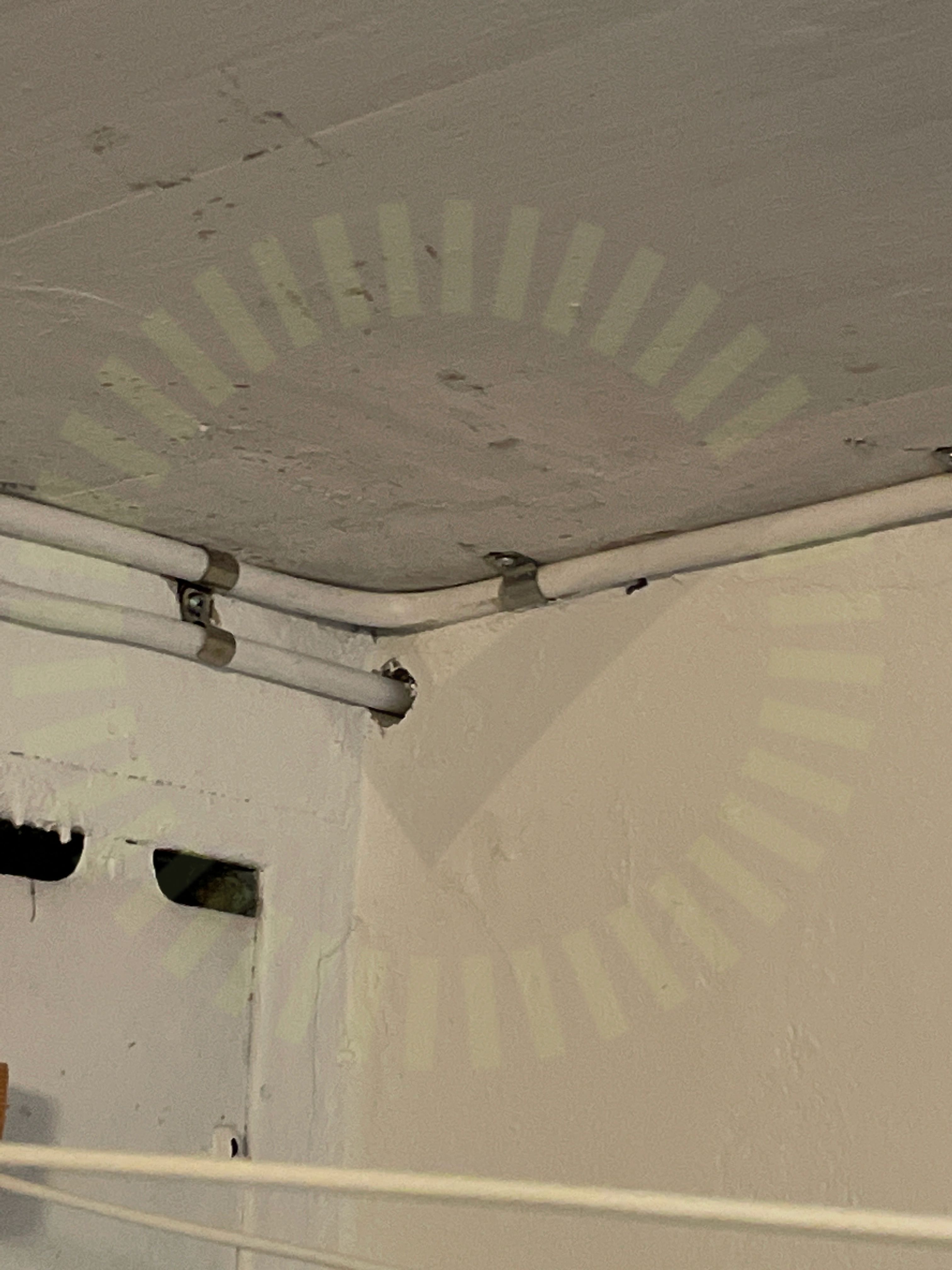

5.2 AC Genomföringar
Inte godkänd
Hål ej tätade

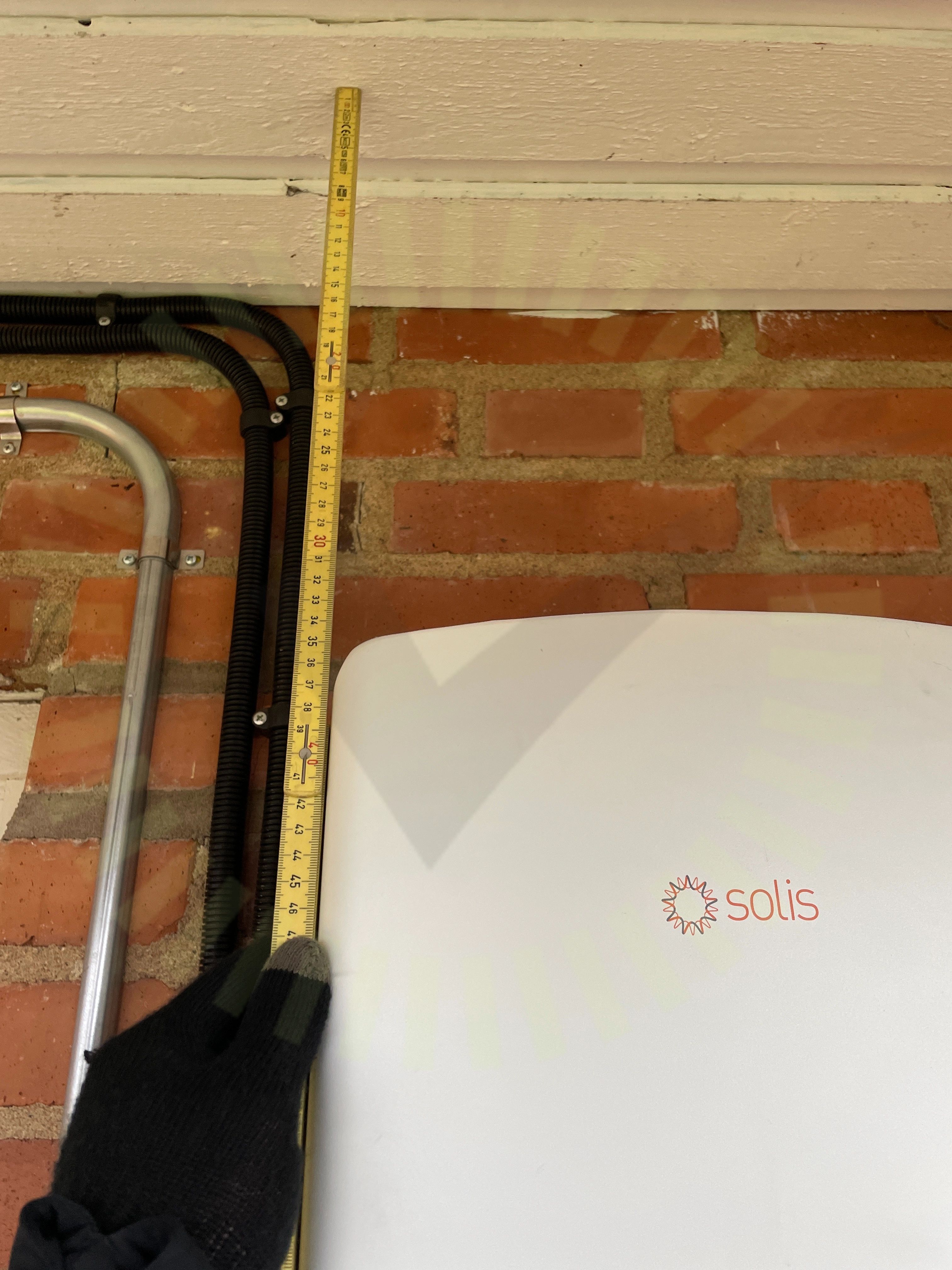

5.3 Avstånd
Inte godkänd
Växelriktare placerad för nära tak

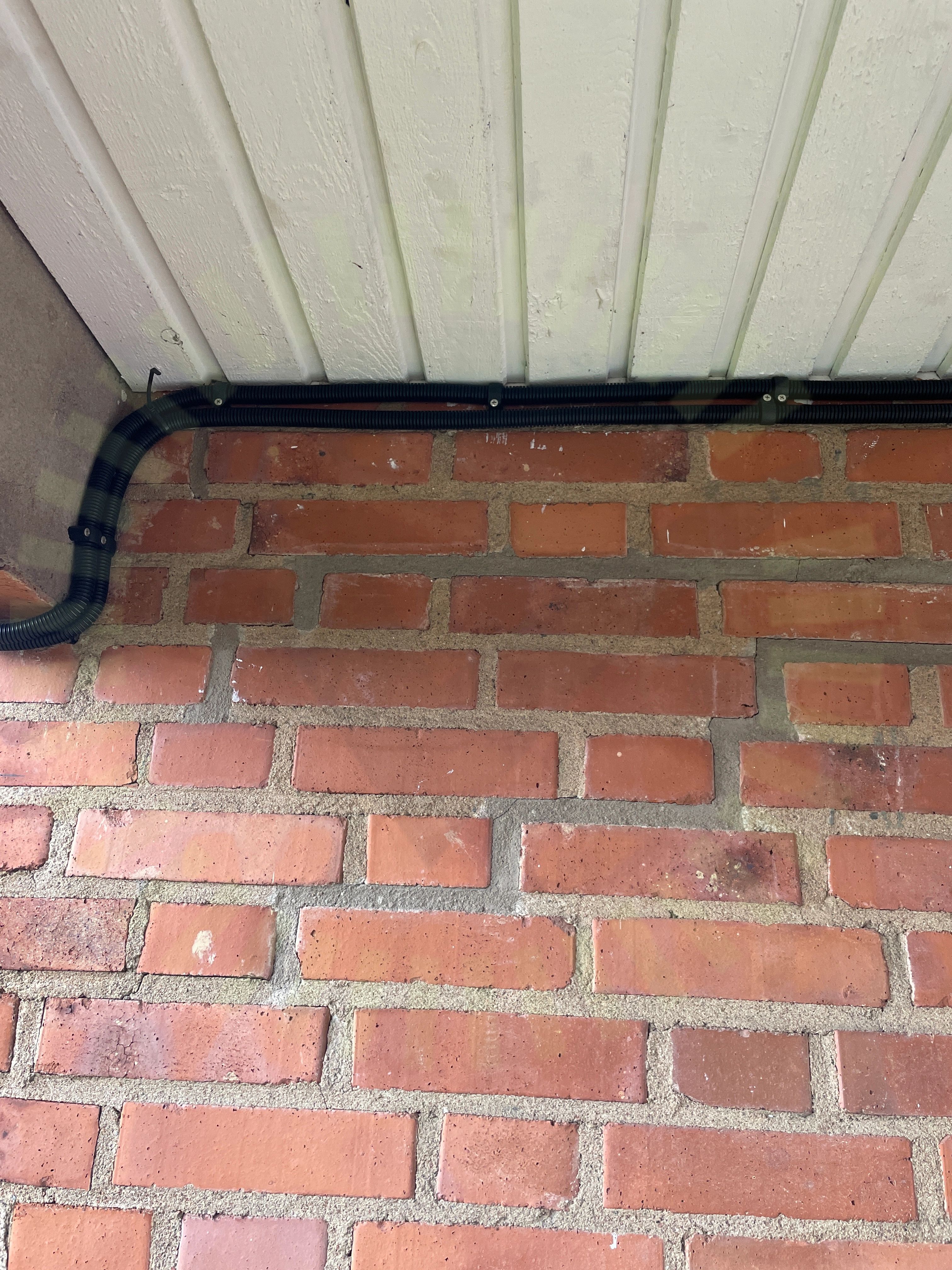

5.4 DC Förläggning
Inte godkänd
Slang för DC kablage ej uppfäst med tillräckligt stöd.

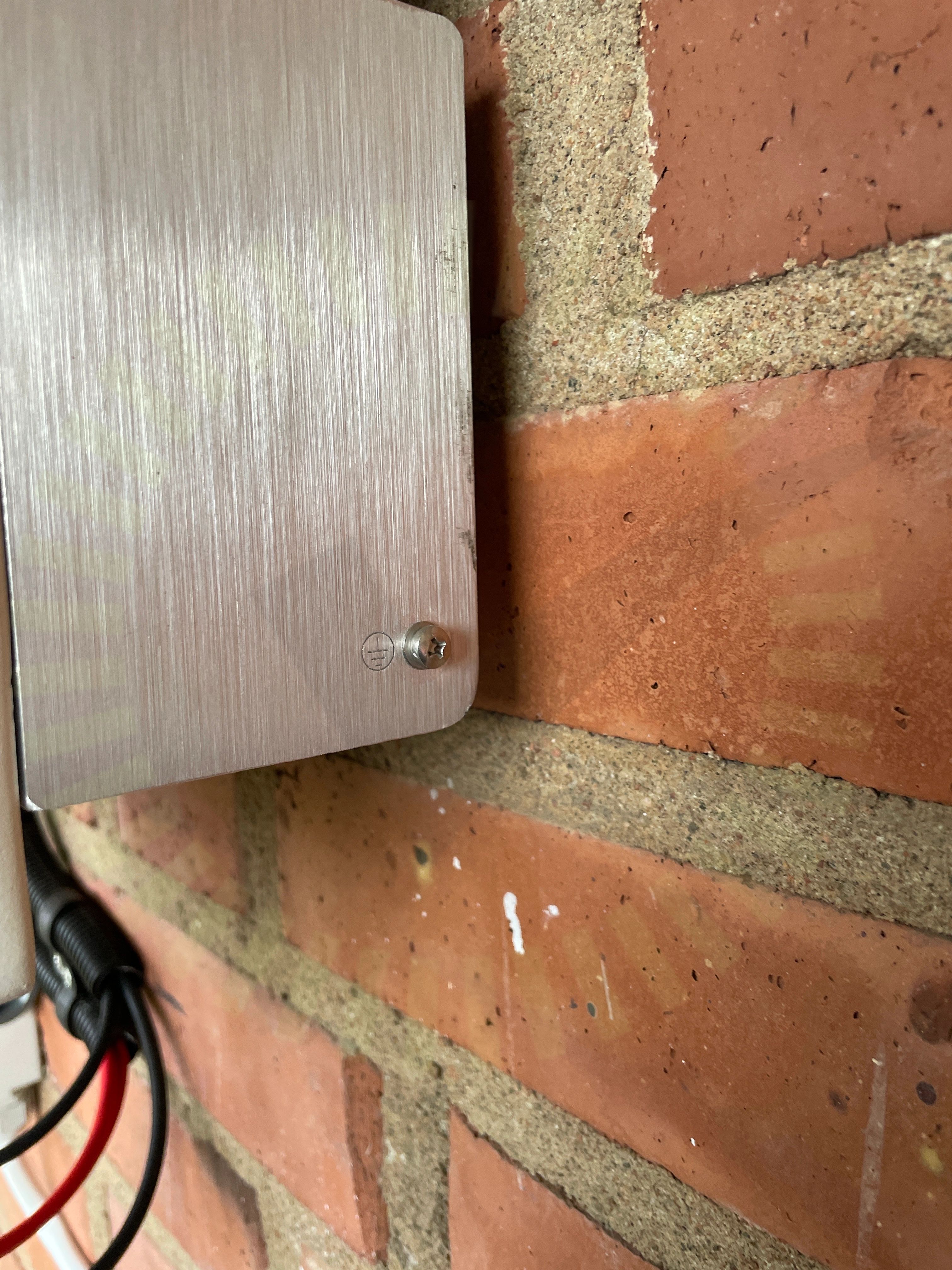

5.5 PE
Inte godkänd
Växelriktarens chassi saknar jord
