Besiktningsrapport
8.6
Installation genom
1KOMMA5°
Datum
27 april 2023
Ort
Mjölby, Östergötlands län
Klämmornas placering
Skenornas överhäng
Kabeluppfästning
+ 3
89% godkända
11% ej godkända
Om installationen
Paneler
HiE-S(XXX)VG (BF+BB)
Optimerare
S-Serie
Montagesystem
MAFI: Roof Tile Bracket Läktfästen
Växelriktare
SolarEdge: SE12.5K-SE20K
Tillbehör
Säkerhetsbrytare AC
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Tak 1, Hyundai: HiE-S(385-410W)VG
Anmärkningar
4/16
2.1 Klämmornas placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

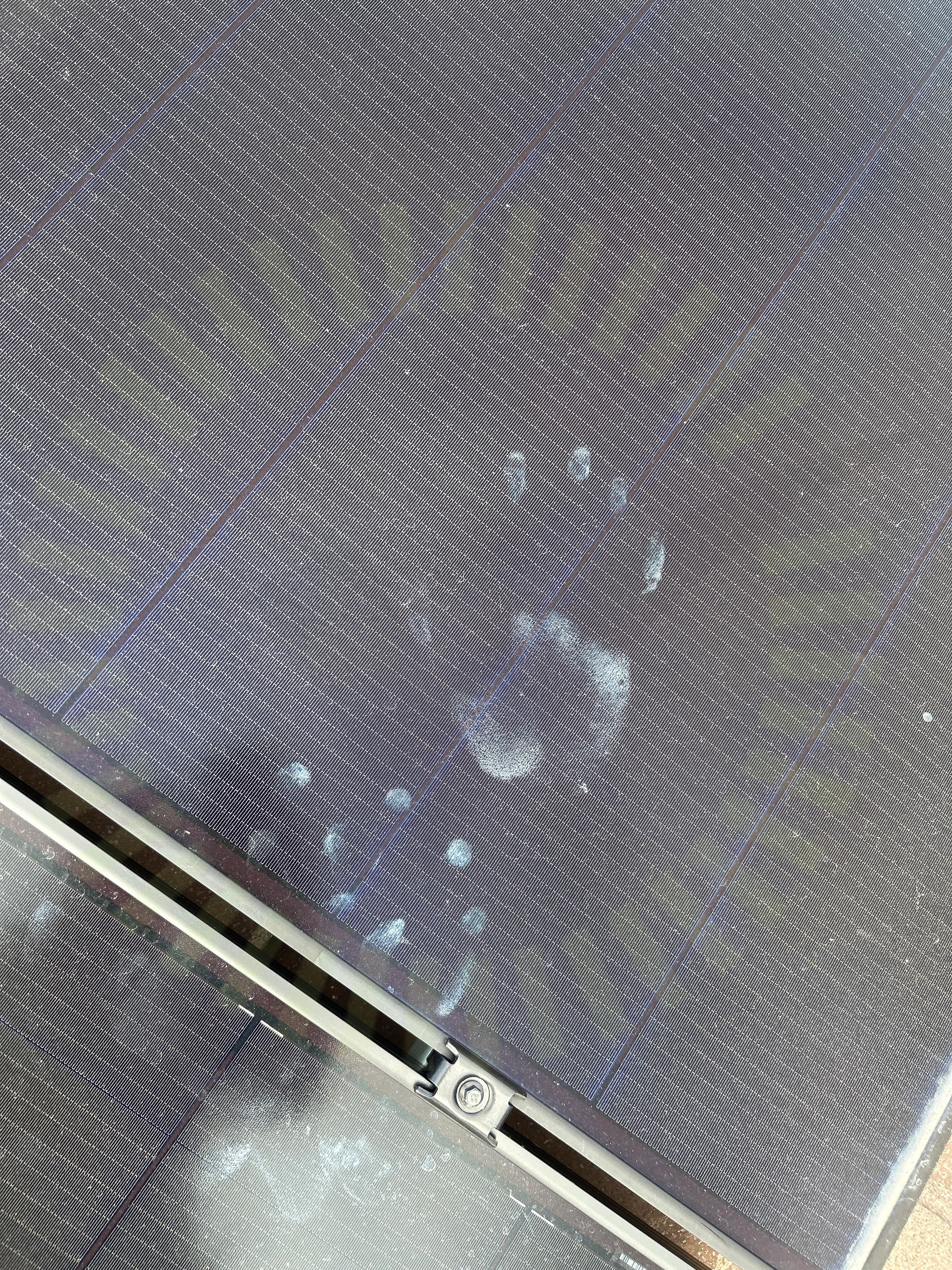

2.2 Punktbelastning
Inte godkänd
Panelernas framsida har utsatts för punktbelastning.

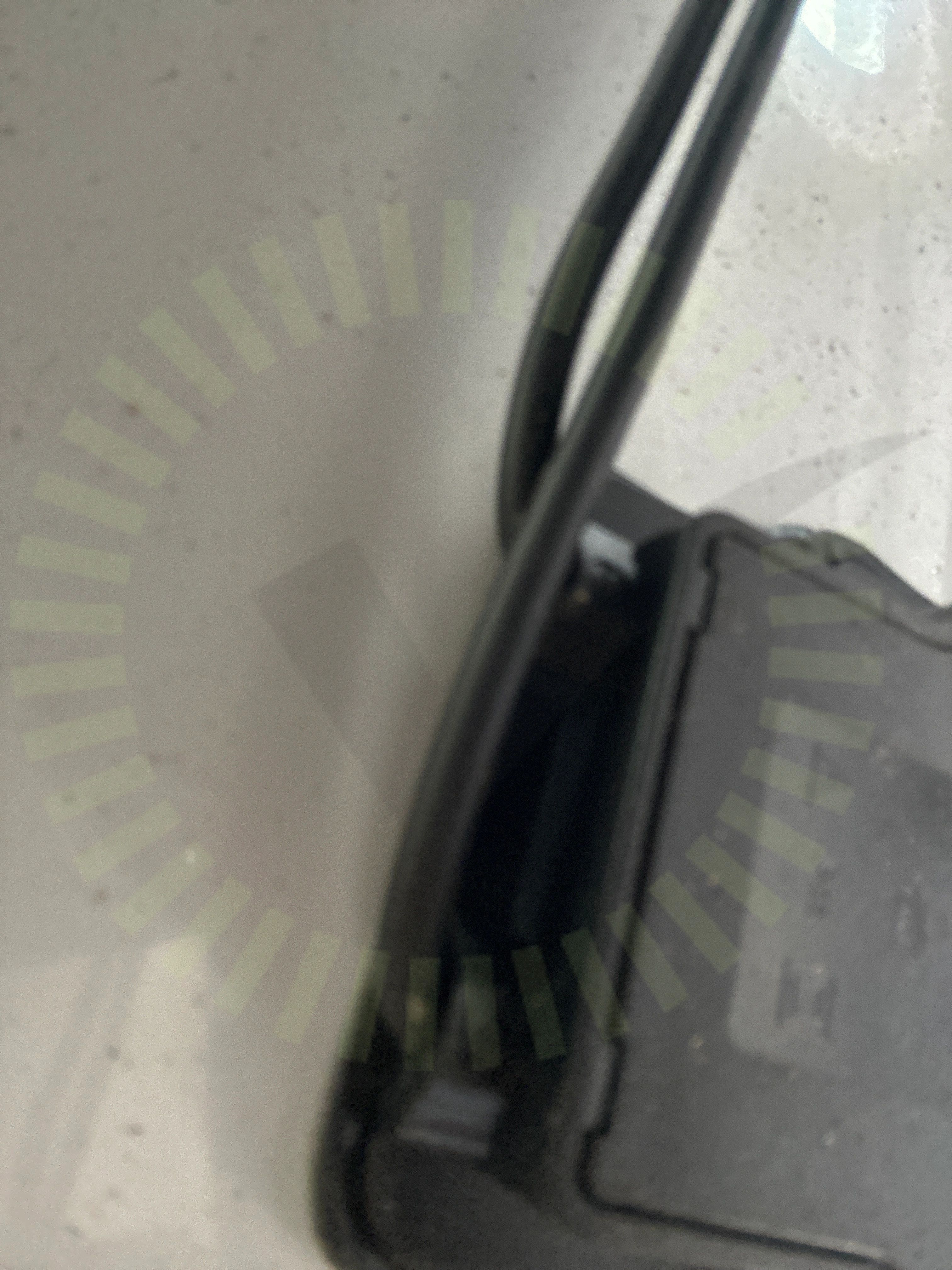

2.3 Kopplingslåda
Inte godkänd
Kablage ej dragavlastade.

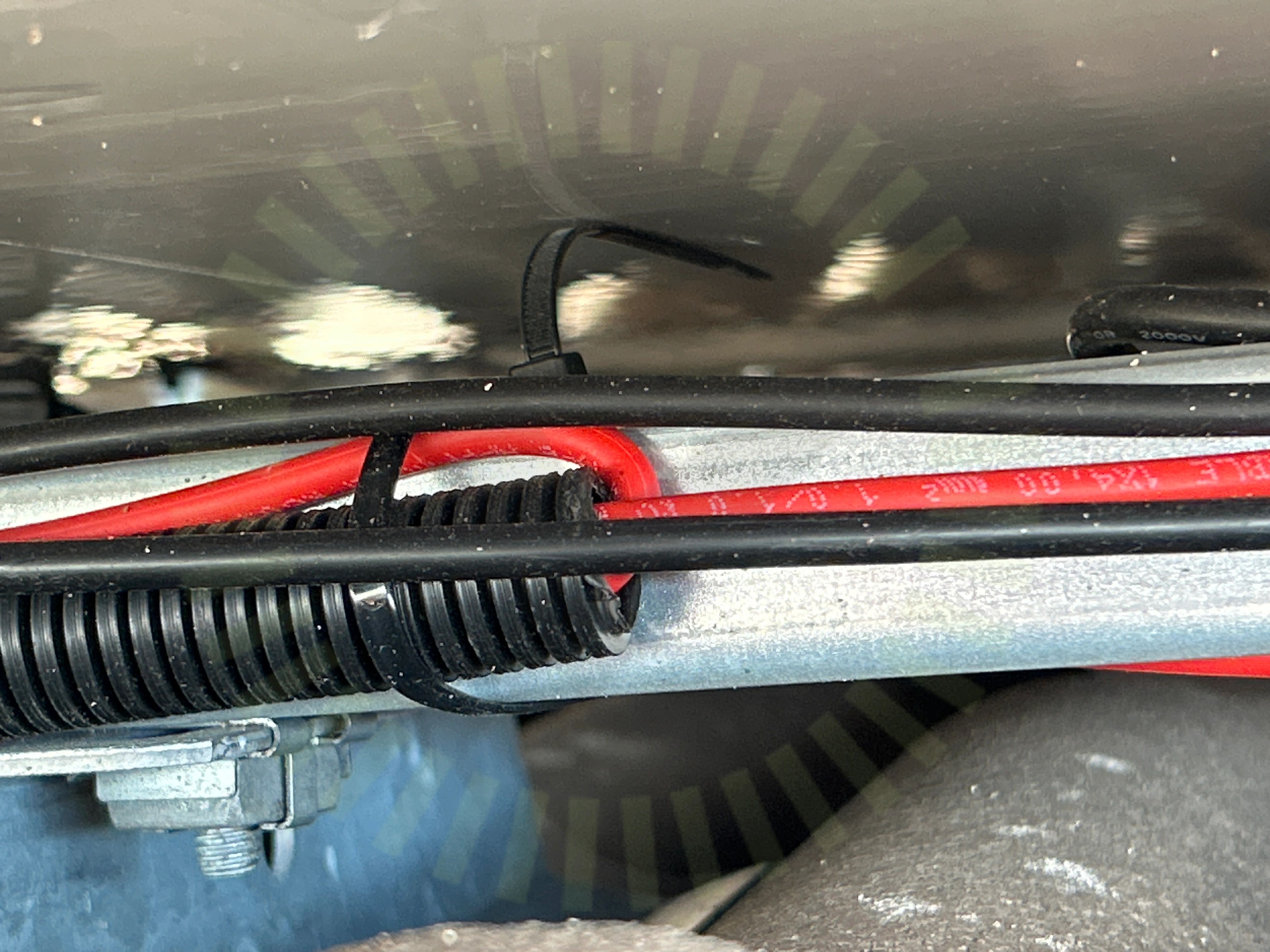

2.4 Panelkablagets böjradie
Inte godkänd
Panalernas kablar har en för skarp böjradie.
Godkända kontrollpunkter
12/16
Tak 1, MAFI: Roof Tile Bracket Läktfästen
Anmärkningar
3/23

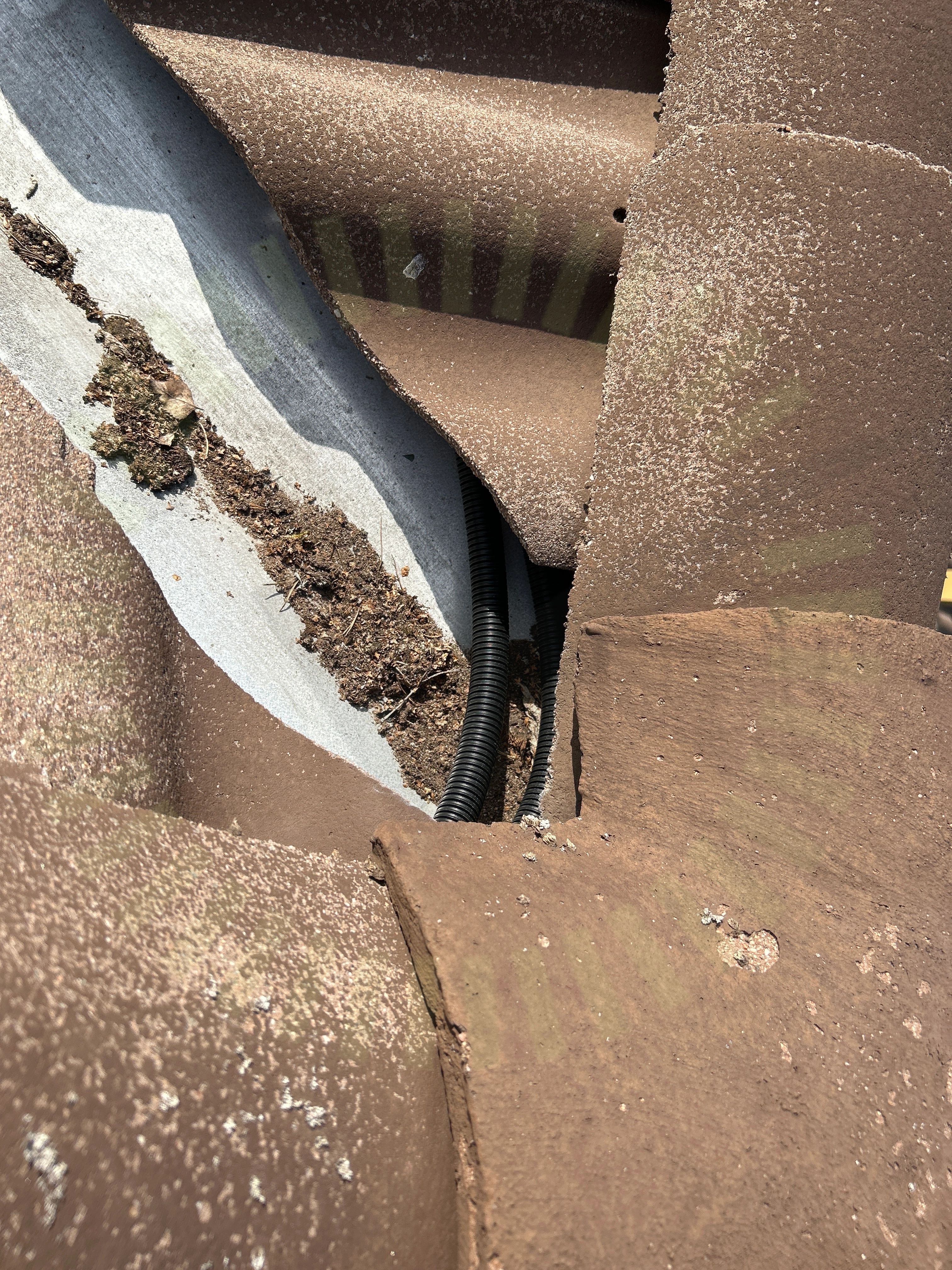

3.1 Kabeldragning mellan takytor
Inte godkänd
Kabeldragning mellan takytor är inte fastsäkrad.

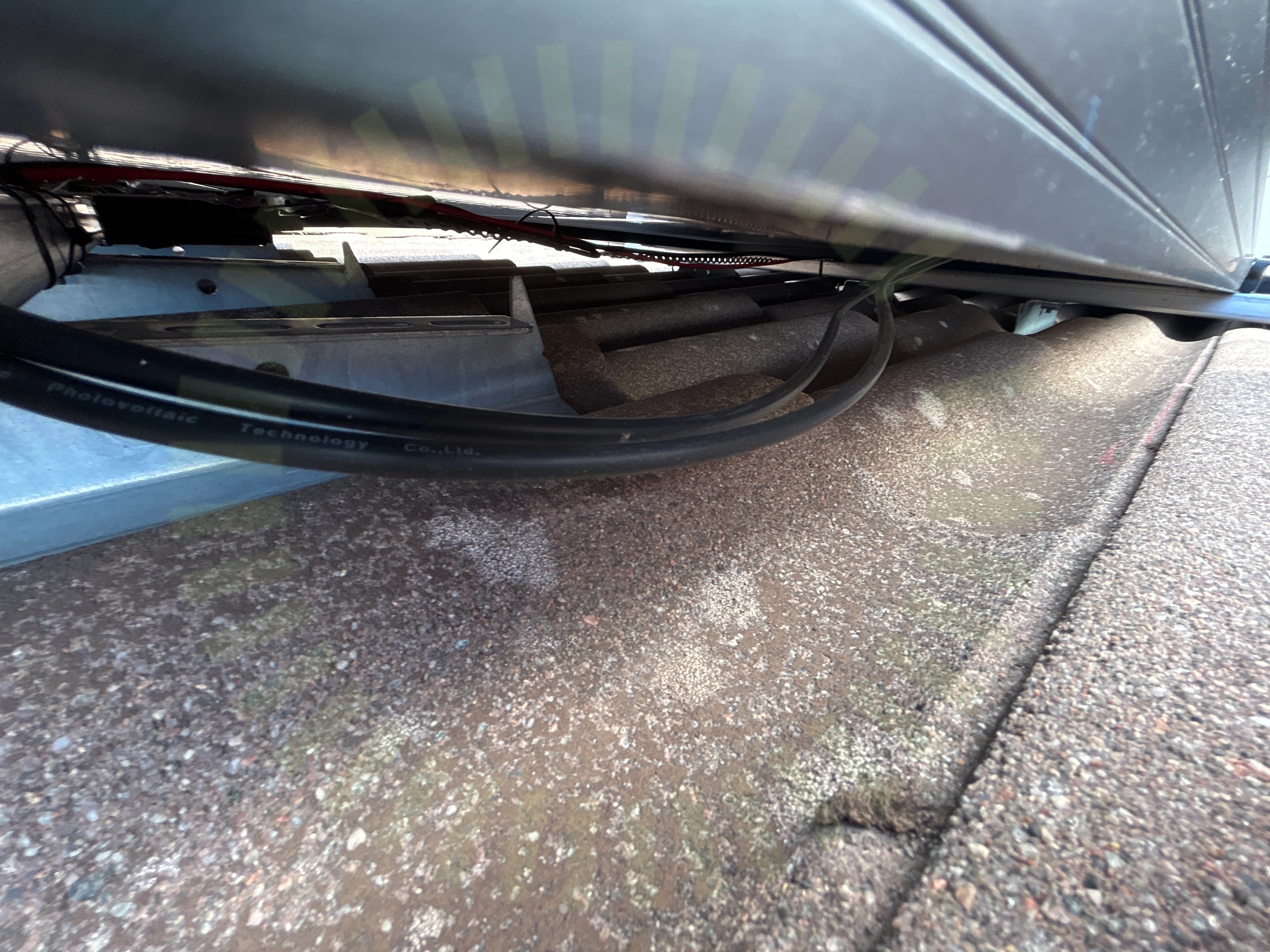

3.2 Kabeluppfästning
Inte godkänd
Kablage saknar tillförlitlig uppfästning.

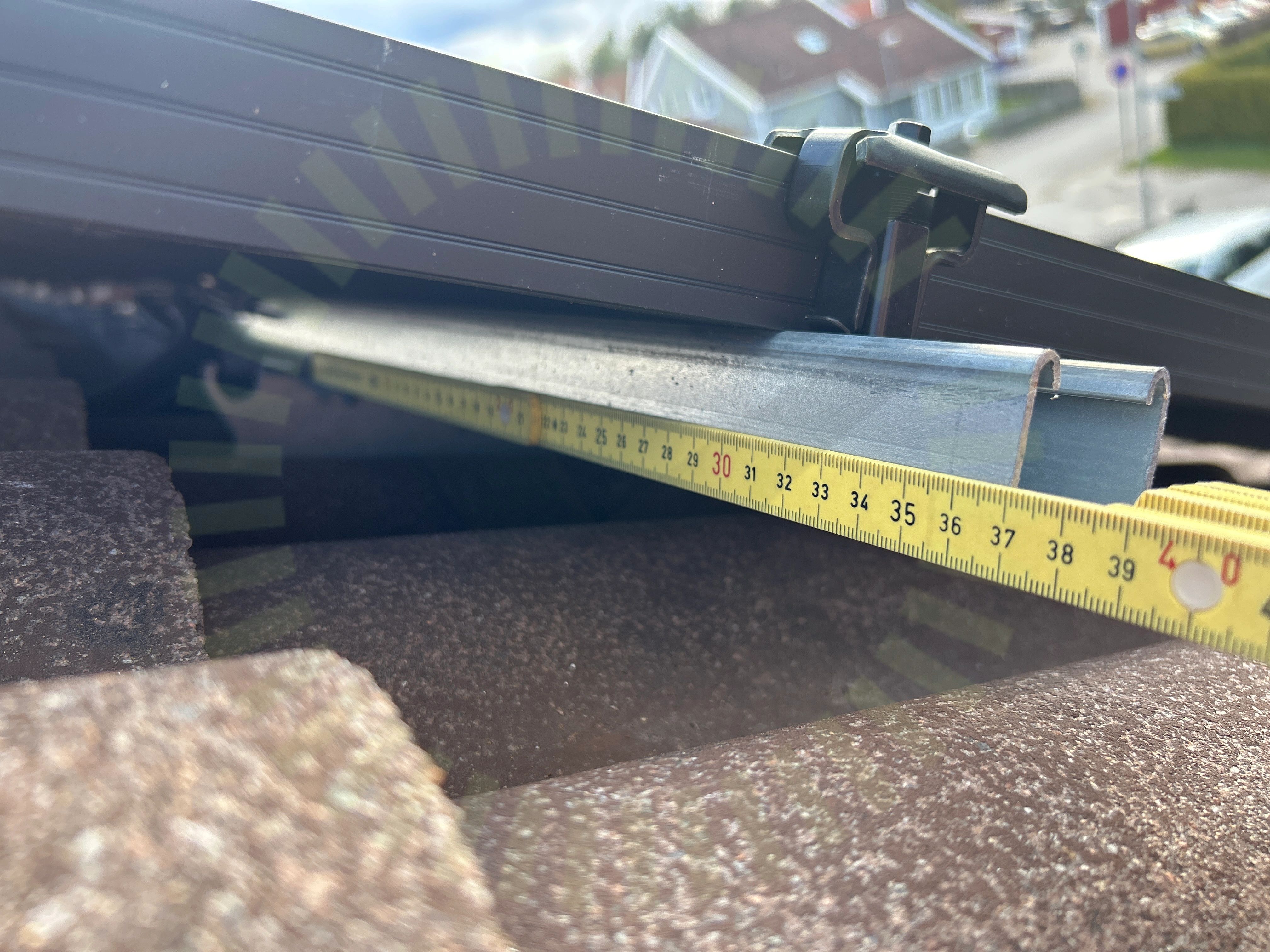

3.3 Skenornas överhäng
Inte godkänd
Överhänget från sista infästningskrok är inte korrekt. Uppmätt :30 cm.
Godkända kontrollpunkter
19/23
Ej tillgängligt vid besiktning
1/23
Varselmärkning
Godkända kontrollpunkter
5/5
Växelriktare
Anmärkningar
1/28
5.1 AC Anslutning Växelriktare
Inte godkänd
PEN till undercentral är felaktigt dimensionerad.
