Besiktningsrapport

5.2

Installation genom

SolcellsTibbe AB

Datum

10 oktober 2024

Ort

Sorte, Västra Götalands län

Skydd mot beröring

Råspontsinfästning

Underliggande takpanna

+ 20

56% godkända44% ej godkända

Om installationen

PanelerAmerisolar: AS-6M30

MontagesystemOkänt montagesystem panntak

VäxelriktareVictron Energy: MultiPlus-II 48/5000/70-50 med charge controller MPPT 250/70

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

TillbehörVictron Energy: Cerbo GX

Installerad av SolcellsTibbe AB som har ett lågt snittbetyg på 5.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

3/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Anläggningen har inte fungerat på 3år.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Amerisolar: AS-6M30

Anmärkningar

6/15

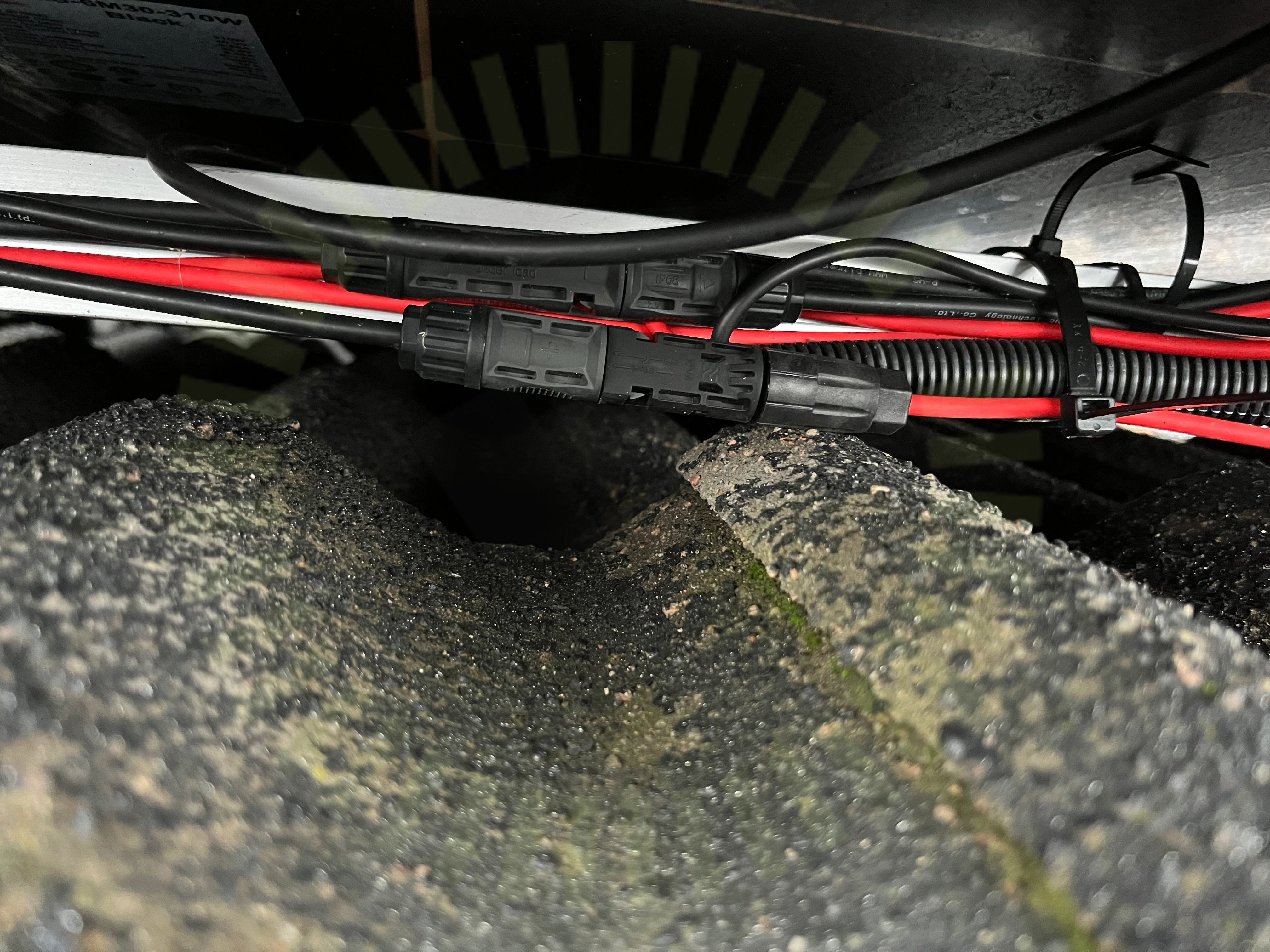

2.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

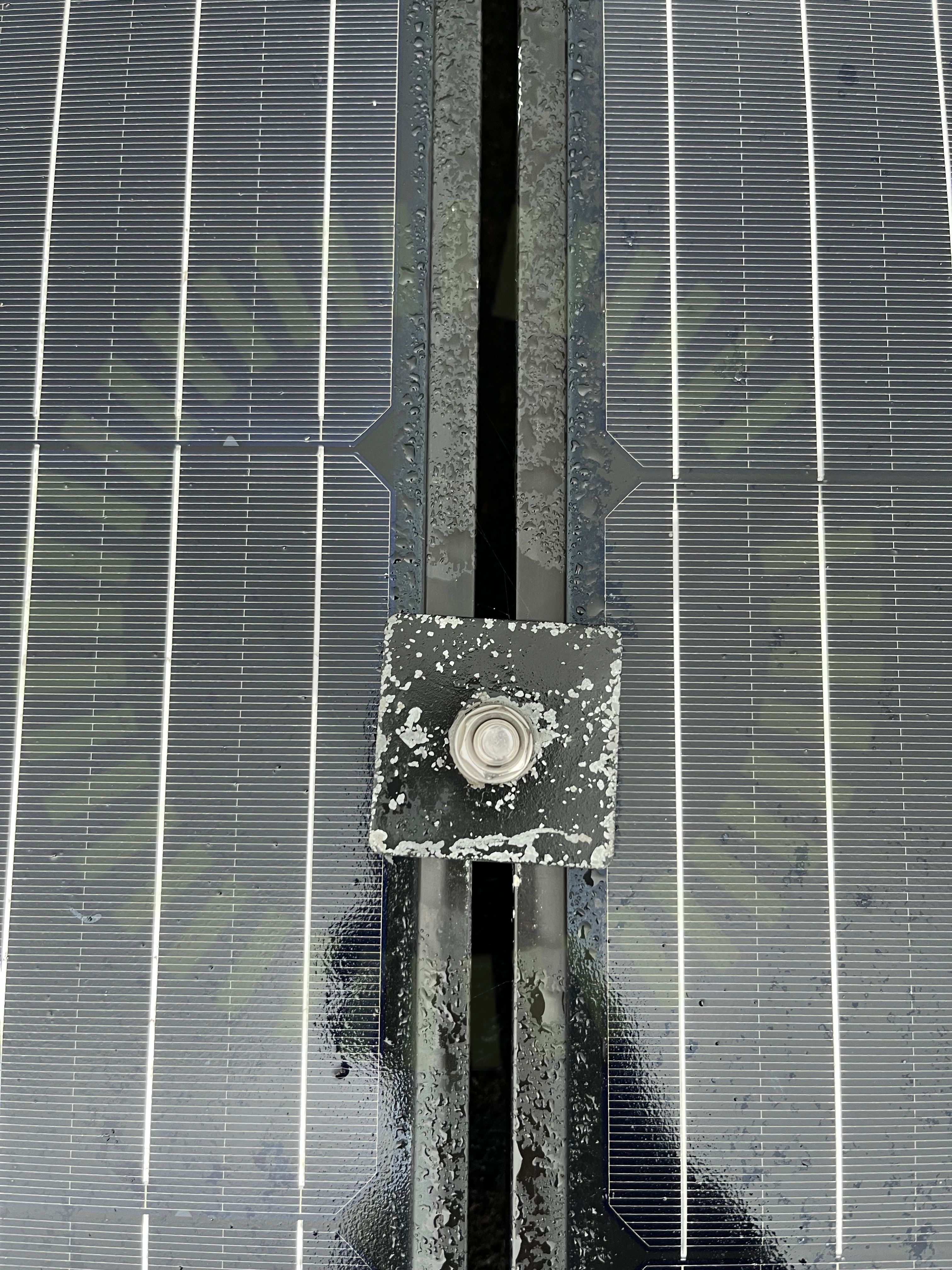

2.2 Klämmornas överlappning

Inte godkänd

Mittklämman överlappar för mycket.

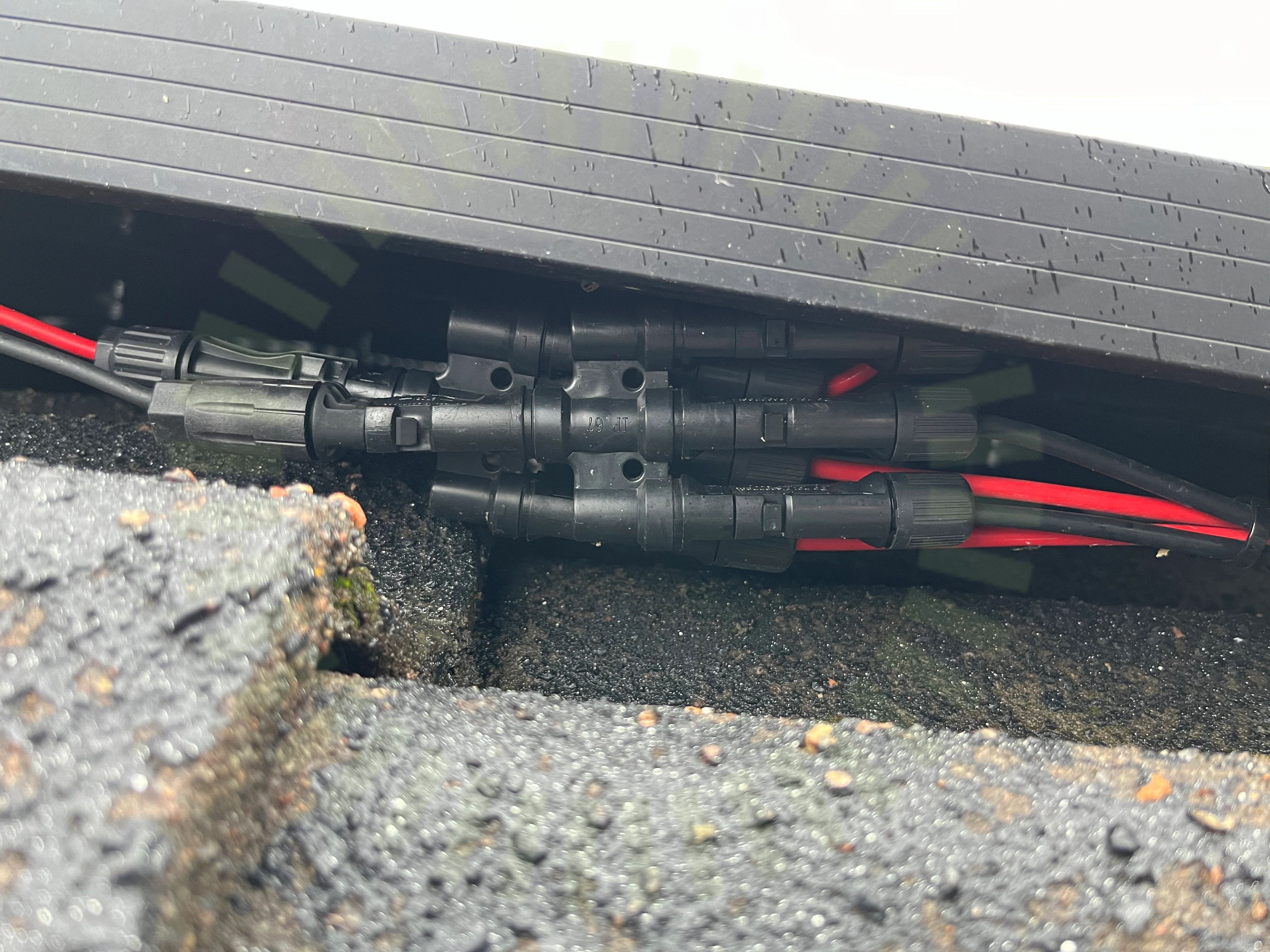

2.3 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

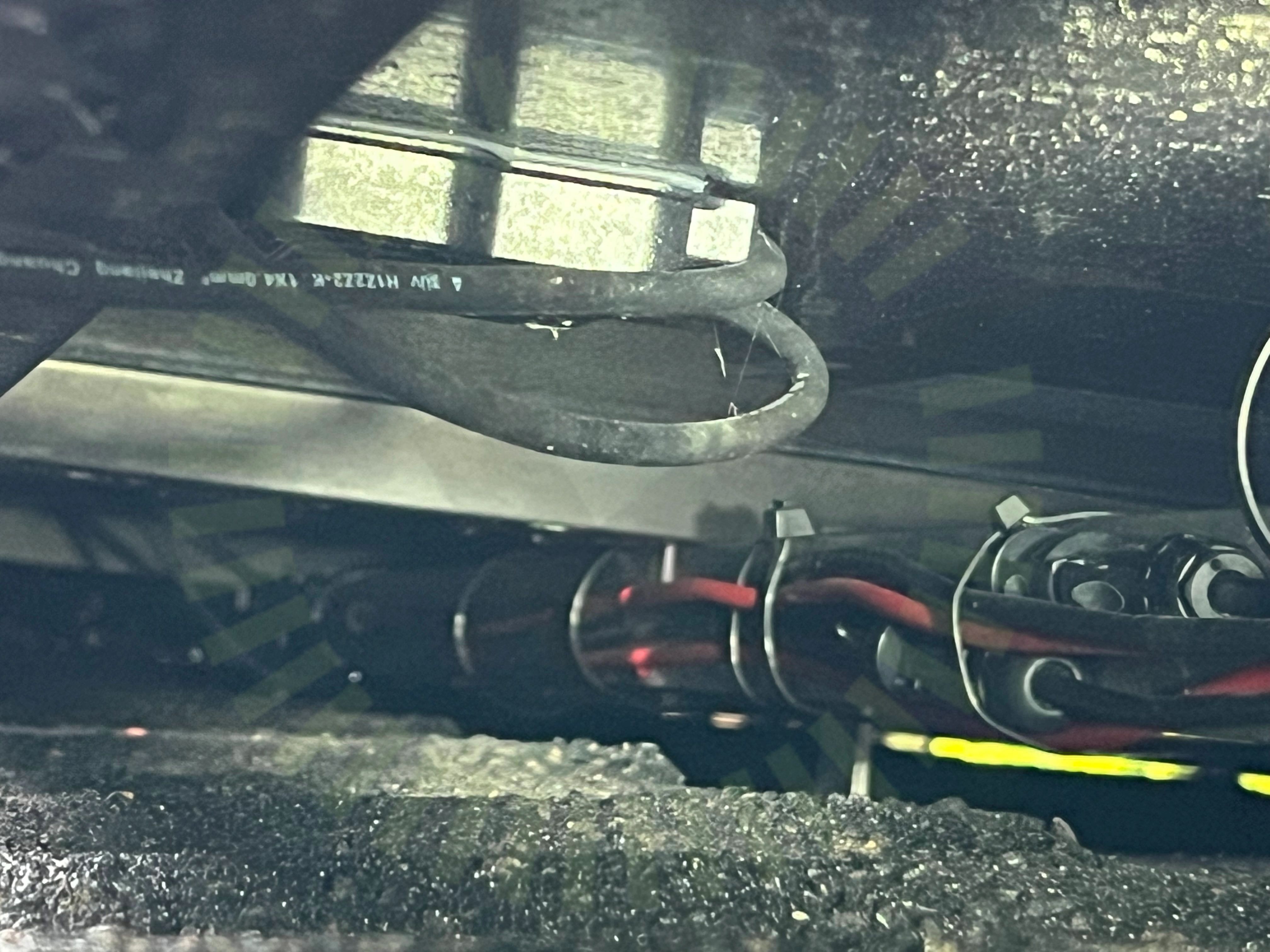

2.4 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

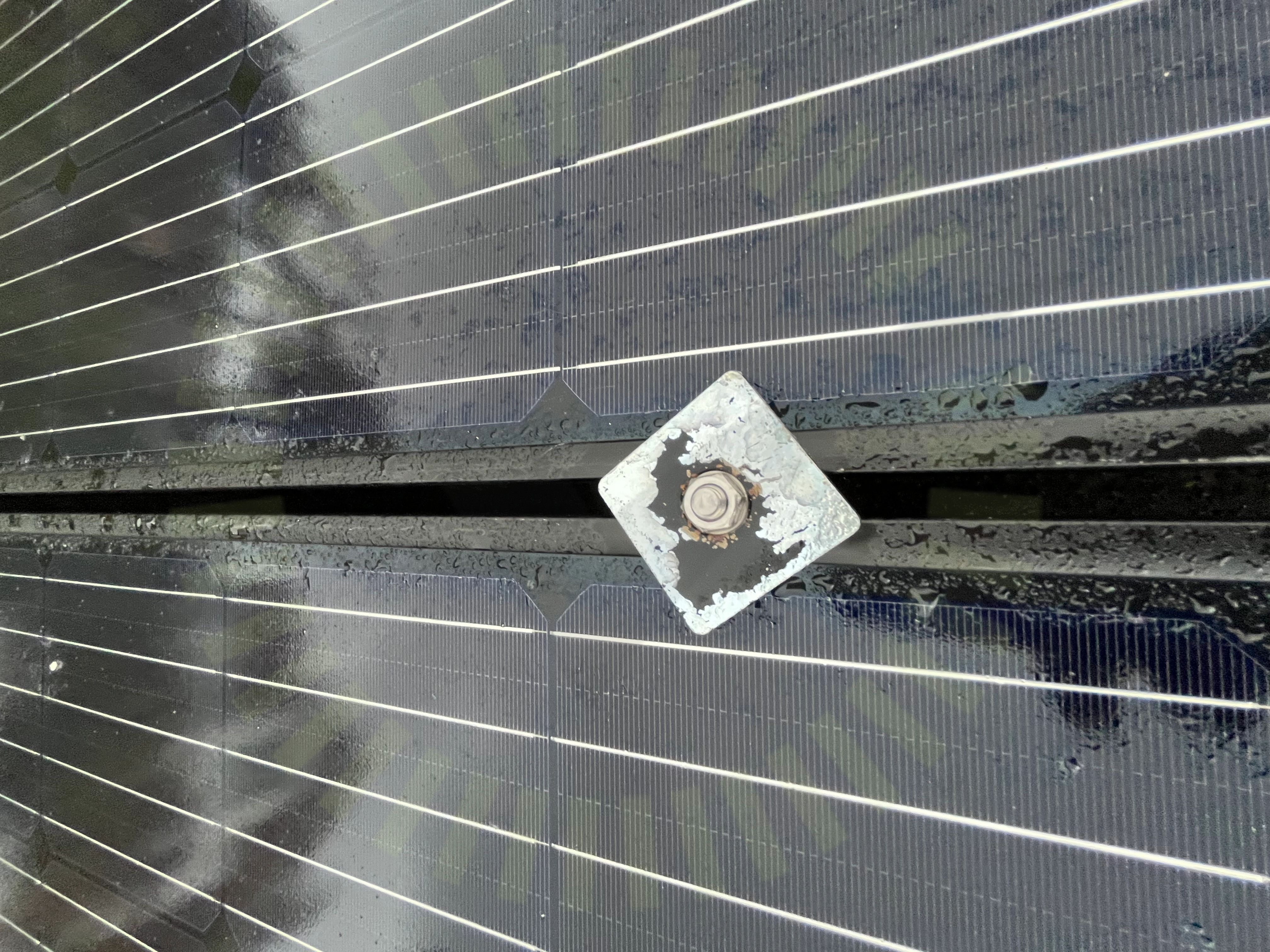

2.5 Skugga

Inte godkänd

Panelen är placerad i hård permanent skugga.

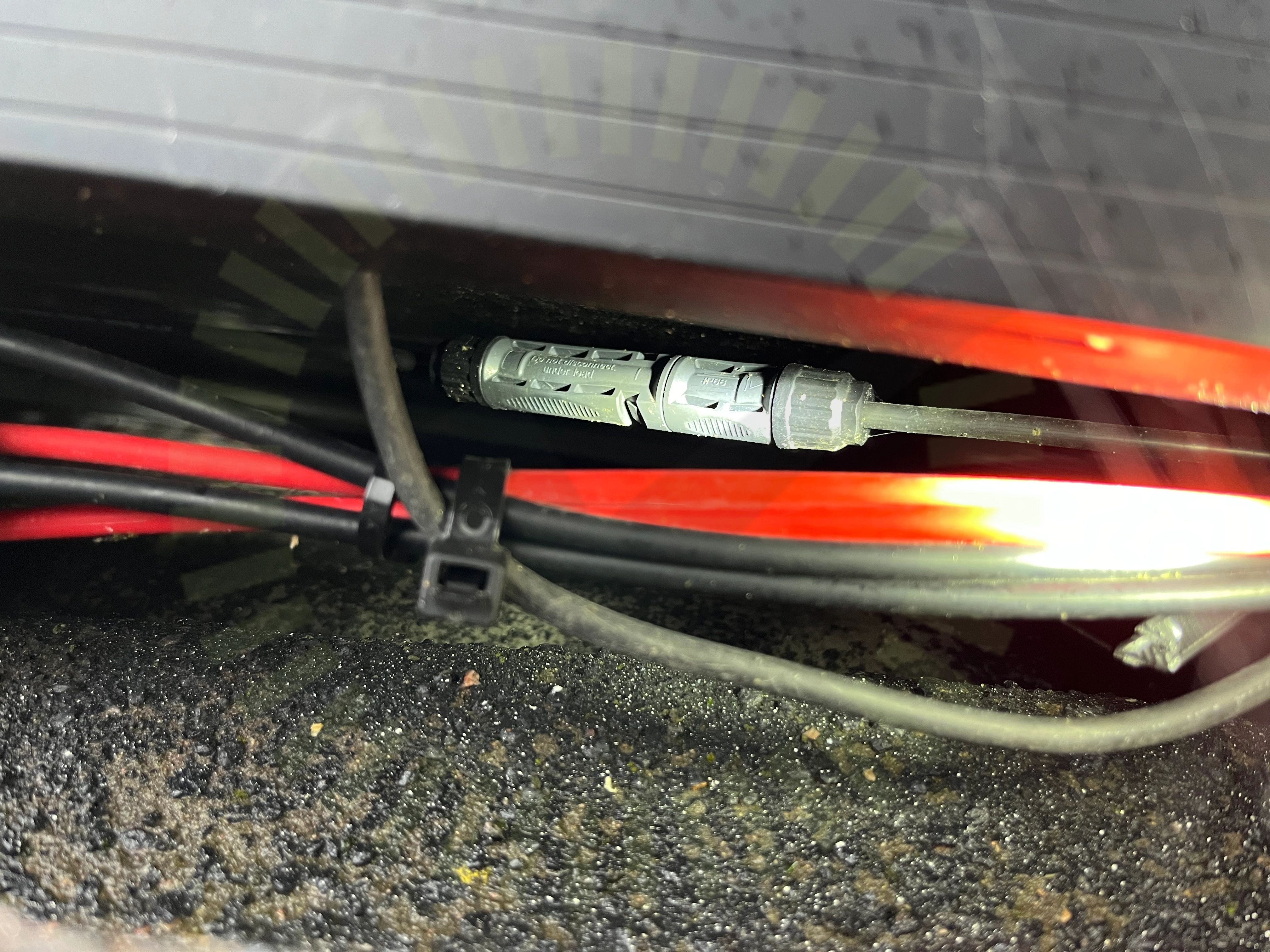

2.6 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

8/15

Avstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas placeringPanelkablaget böjradiePanelramar separeradeSkador på panelSpänningar i ram

Ej tillgängligt vid besiktning

1/15

Strängförläggning

Okänt montagesystem panntak

Anmärkningar

7/27

3.1 Avsaknat underlag

Inte godkänd

Kund saknar underlag för montagesystemet. Varken lastberäkning, datablad och manualer finns tillgängligt.

3.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

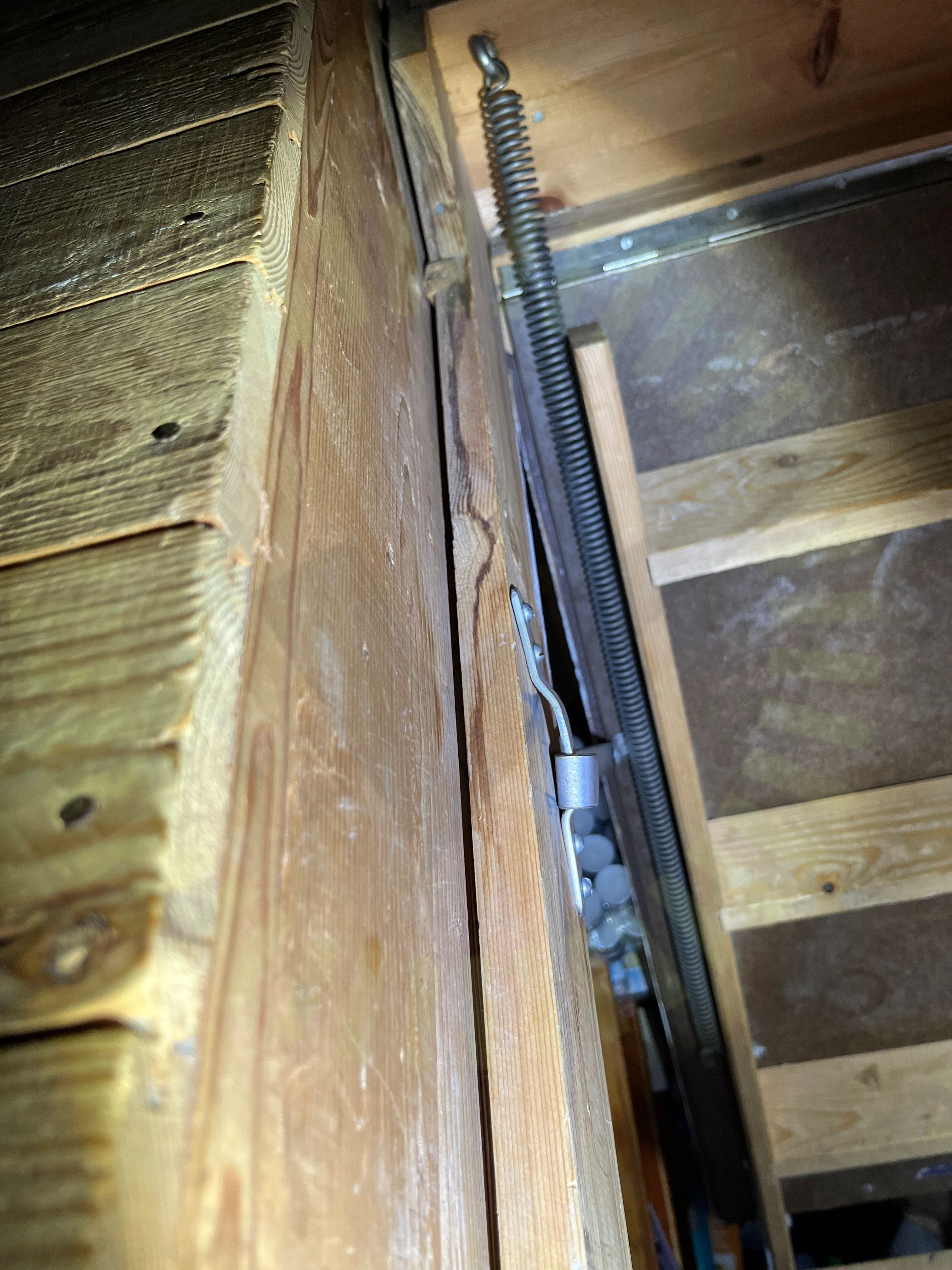

3.3 Skador

Inte godkänd

Taket har läckt in vatten efter montering av solceller. Här syns det att det har runnit vatten.

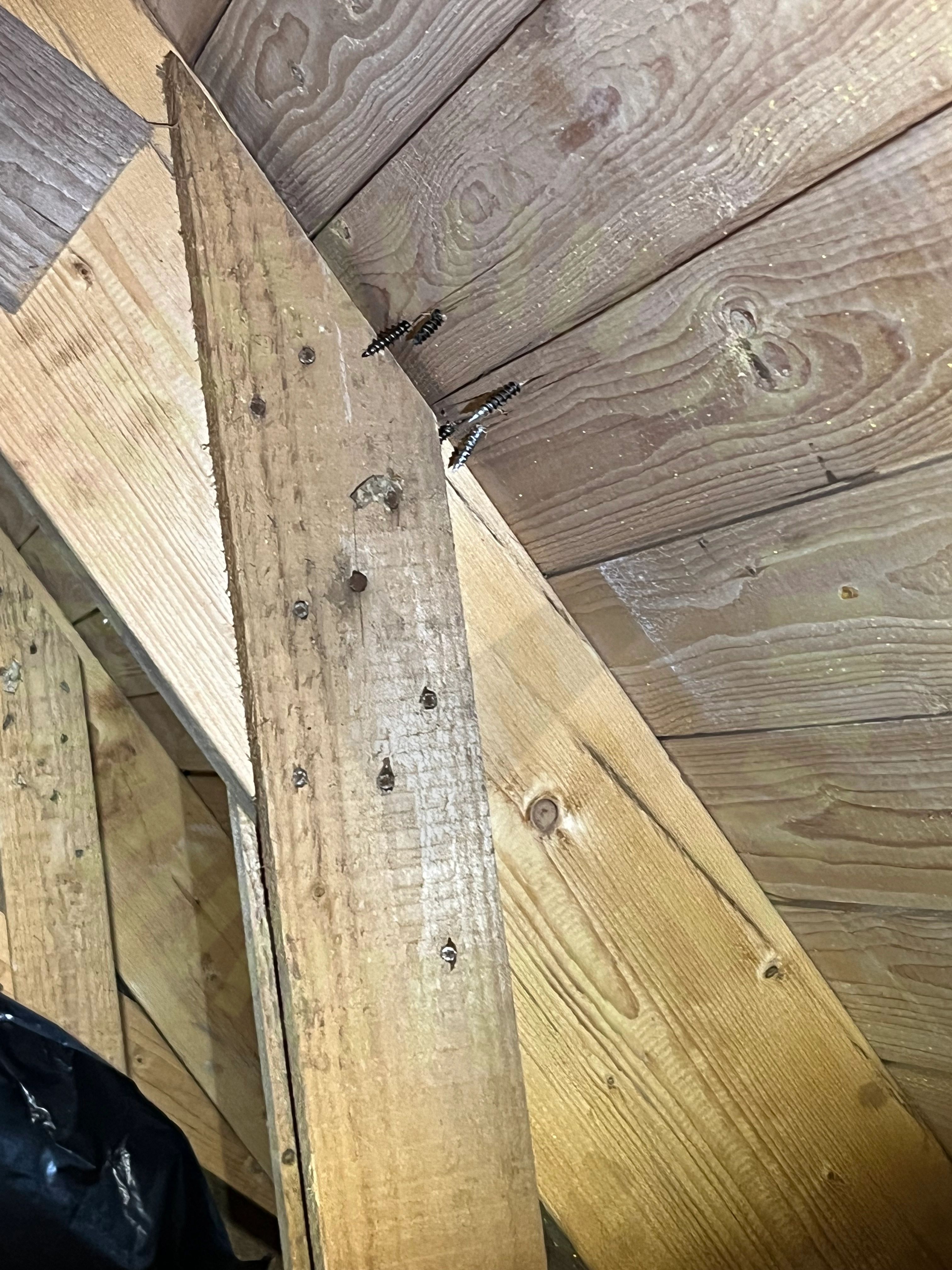

3.4 Råspontsinfästning

Inte godkänd

Råsponten har spruckit pga för stora skruv.

3.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

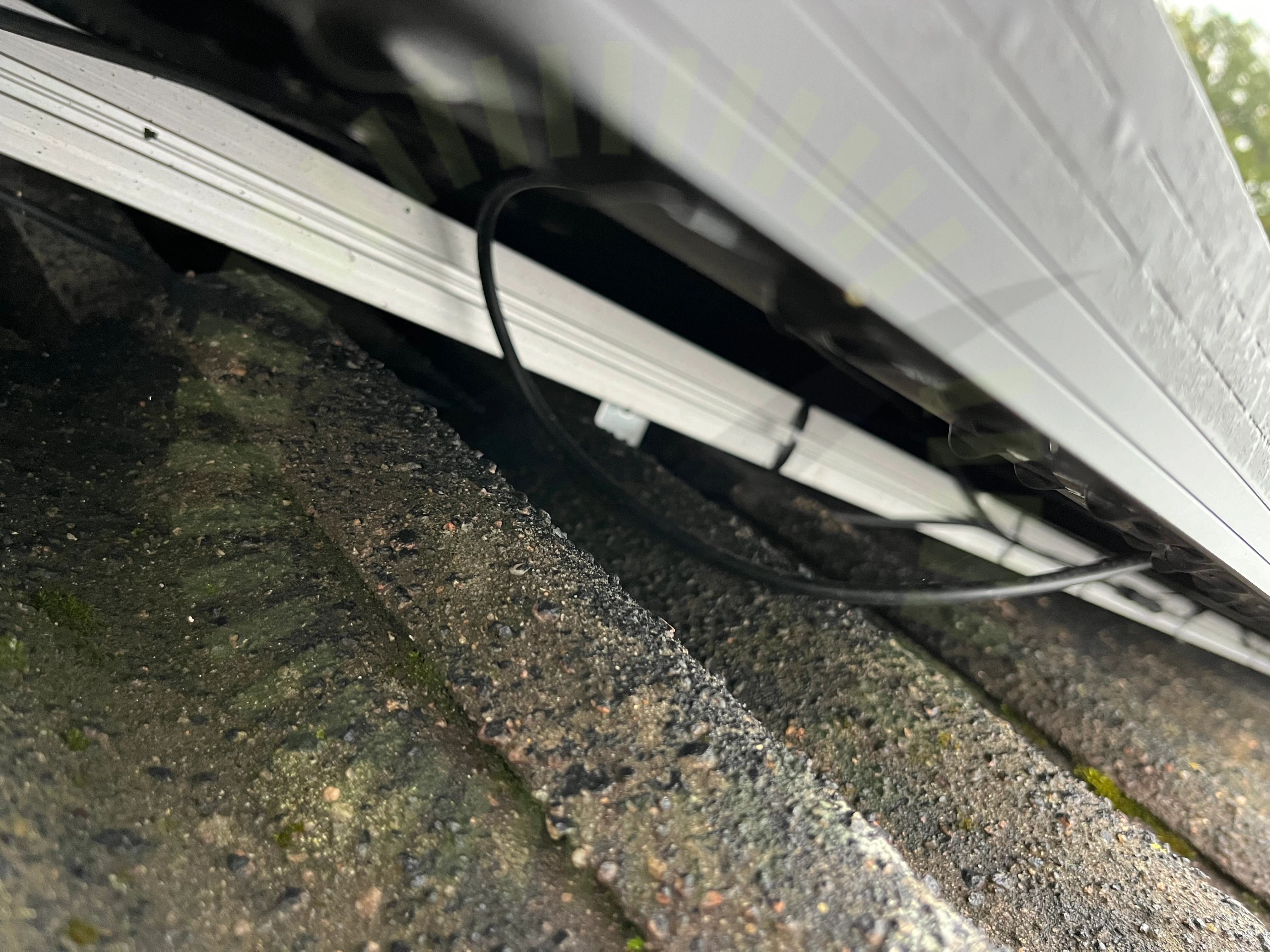

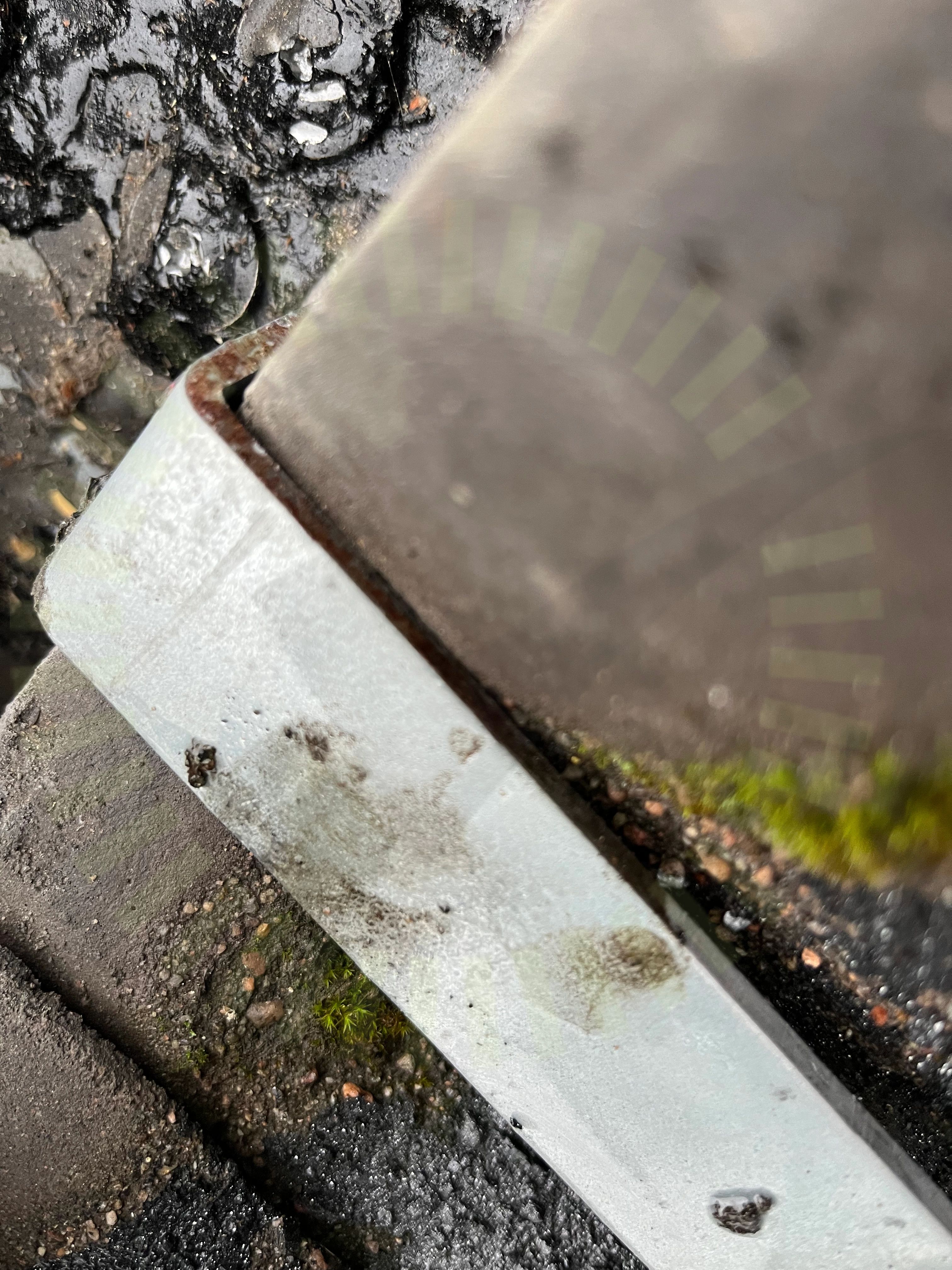

3.6 Underliggande takpanna

Inte godkänd

Kroken ligger emot underliggande panna.

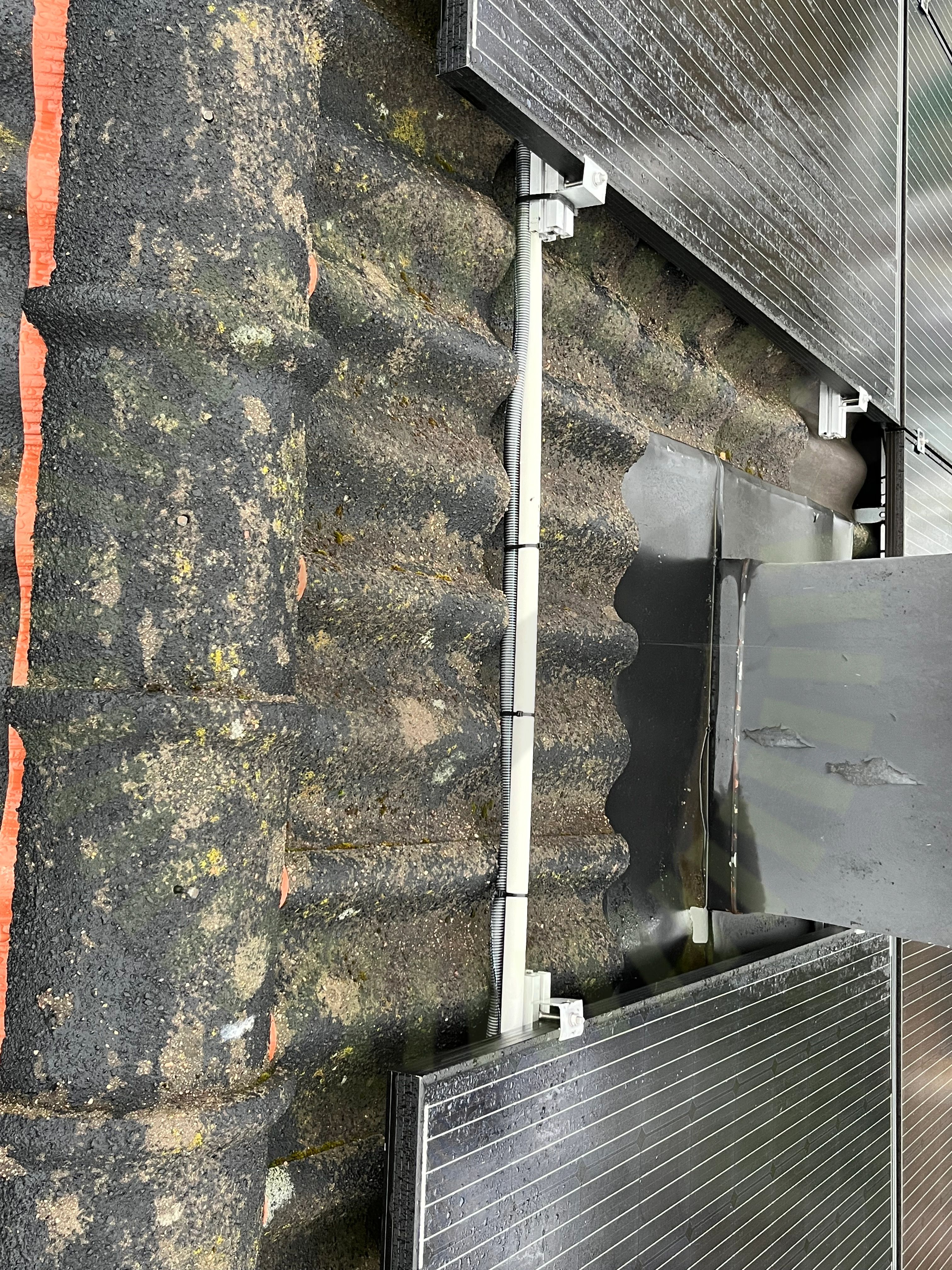

3.7 Väderbeständigt material

Inte godkänd

Använt material är inte väderbeständigt.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

5/27

DC kabel förläggningFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorPanelramens höjd

Ej tillgängligt vid besiktning

15/27

Använd skruv för klämmaFrämmande materialKlämmans placering i skenaMittklämmorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSäkerhetsavståndTakets lutningTakkrokarnas CCTredelad TakkrokUnderbyggnadÄndklämmor

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Anmärkningar

1/3

5.1 Skydd mot beröring

Inte godkänd

Beröringskydd saknas.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

2/3

InfästningPlacering

Victron Energy: MultiPlus-II 48/5000/70-50 med charge controller MPPT 250/70

Anmärkningar

13/38

6.1 Anslutning av ledare

Inte godkänd

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

6.2 Anslutning av växelriktare

Inte godkänd

Växelriktaren är inte korrekt ansluten. Fasen är urkopplad.

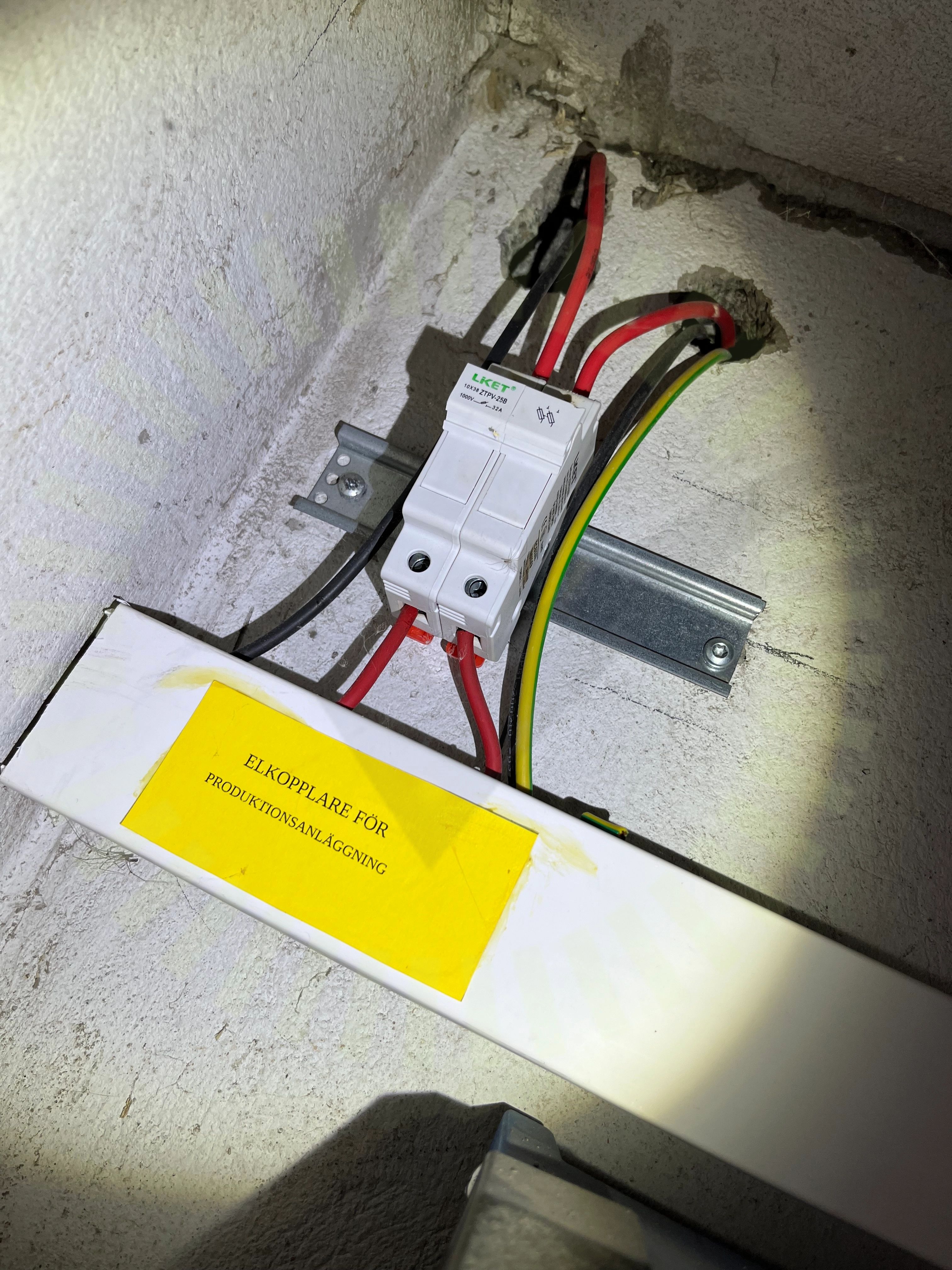

6.3 DC Kablage skydd

Inte godkänd

Kablaget är förlagt mot vass kant och saknar mekaniskt skydd.

6.4 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

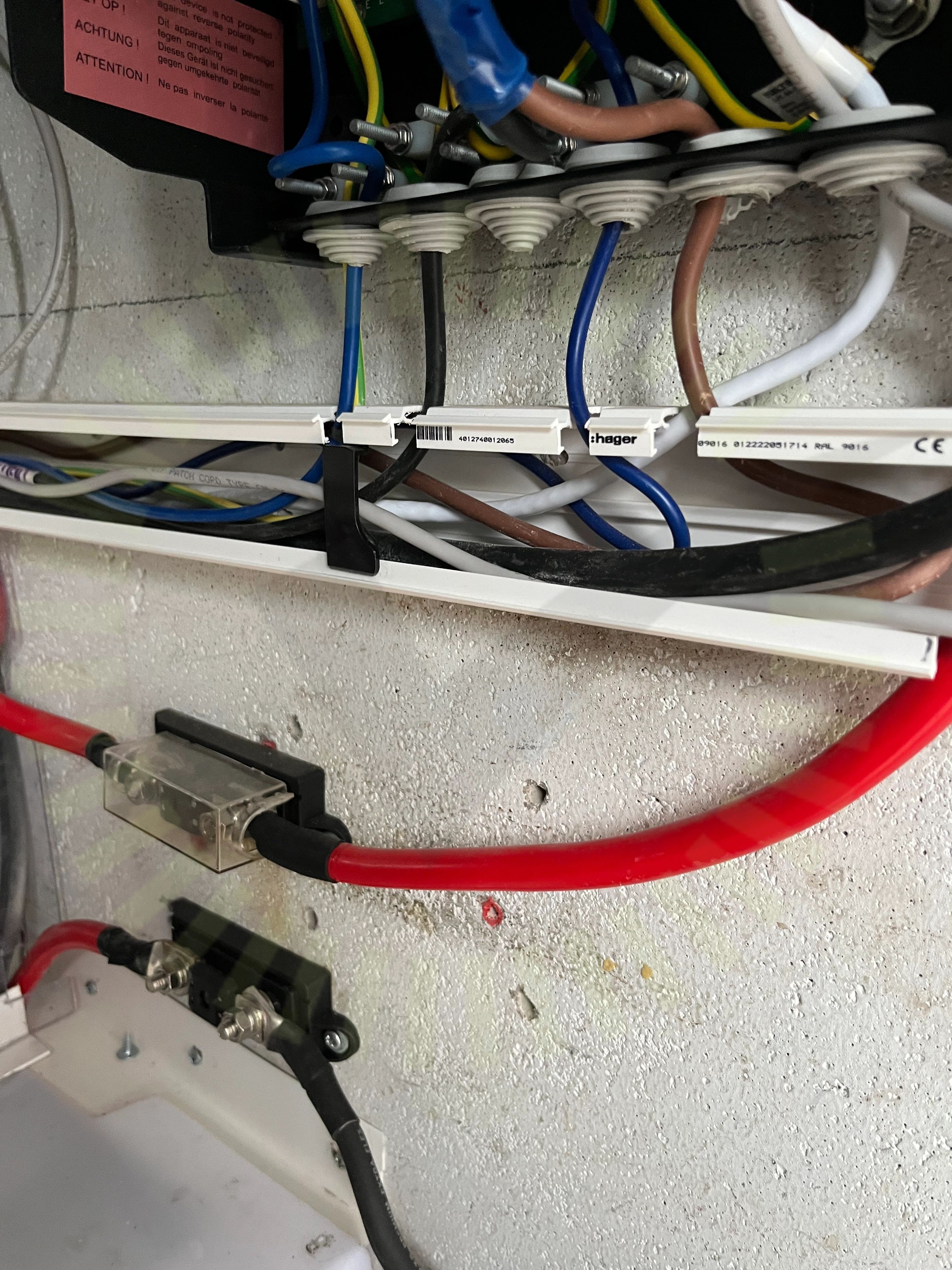

6.5 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling och även i kanal där det inte är tillåtet.

SS 436 40 00 (412.2.2.1)

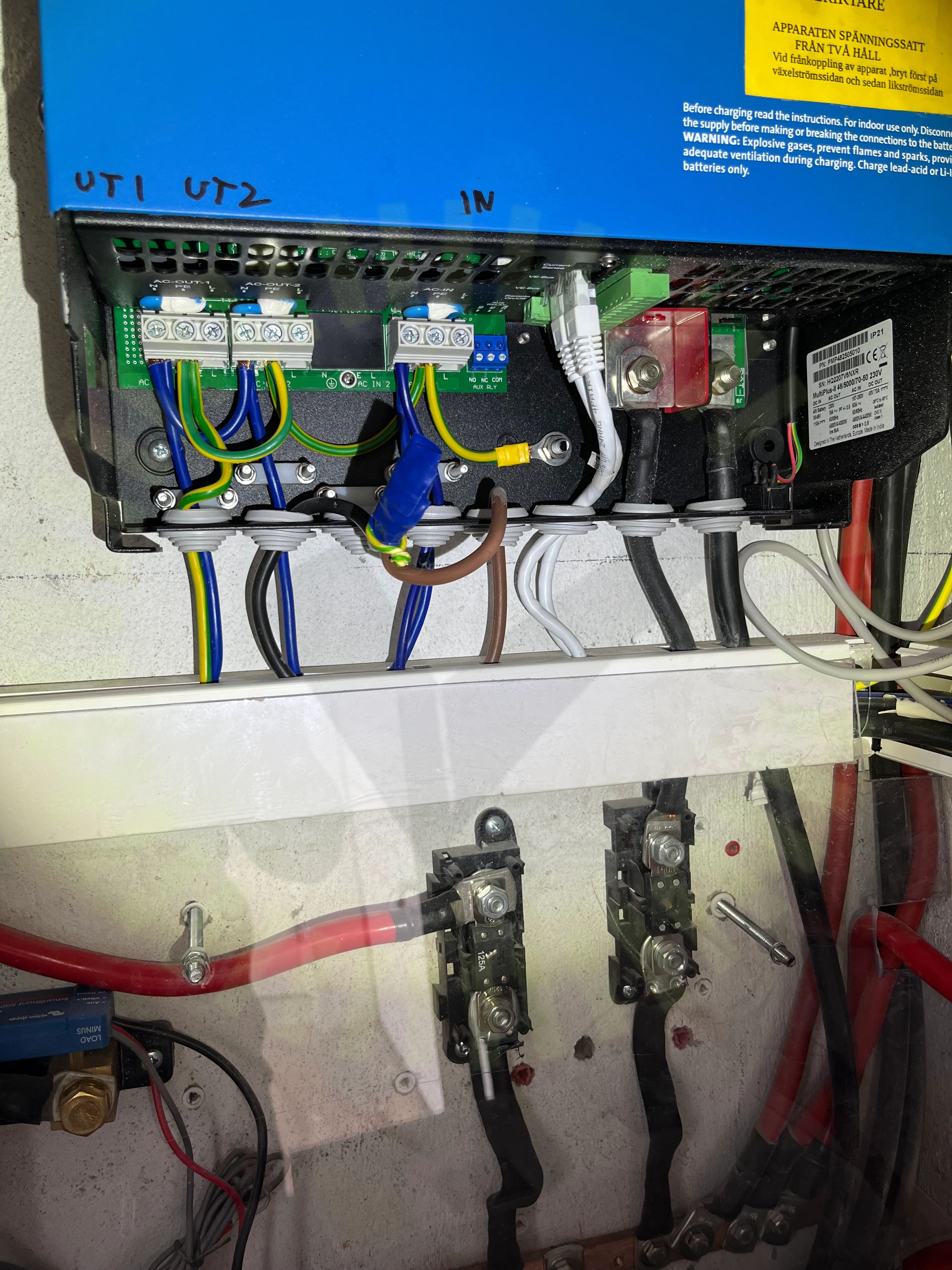

6.6 Förskruvning

Inte godkänd

Kablarna är inte dragavlastade.

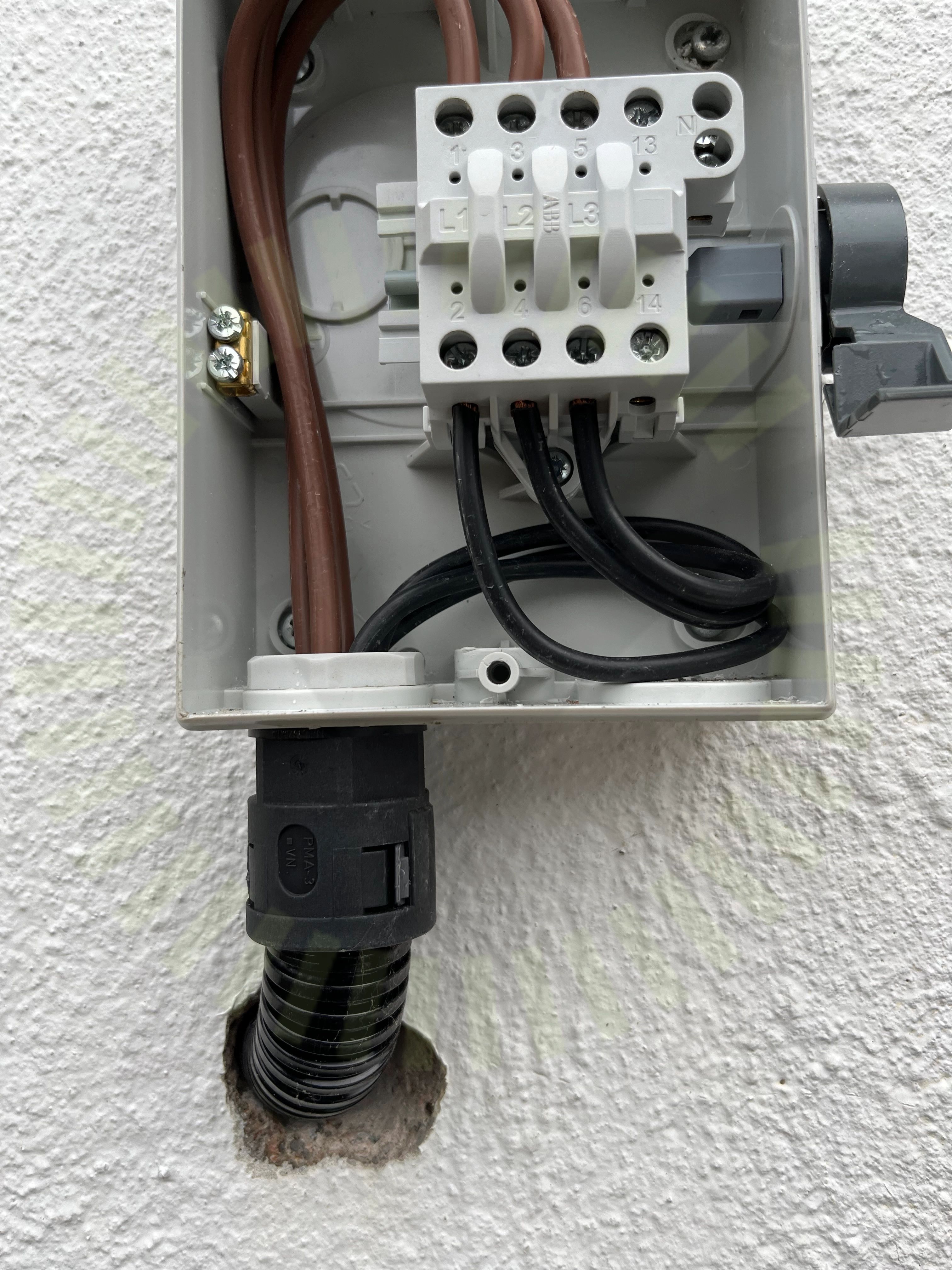

6.7 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

6.8 Tillgänglighet

Inte godkänd

Materiel är inte monterat så det är tillgängligt för inspektion. Detta gäller batteriet.

SS 436 40 00 (513.1)

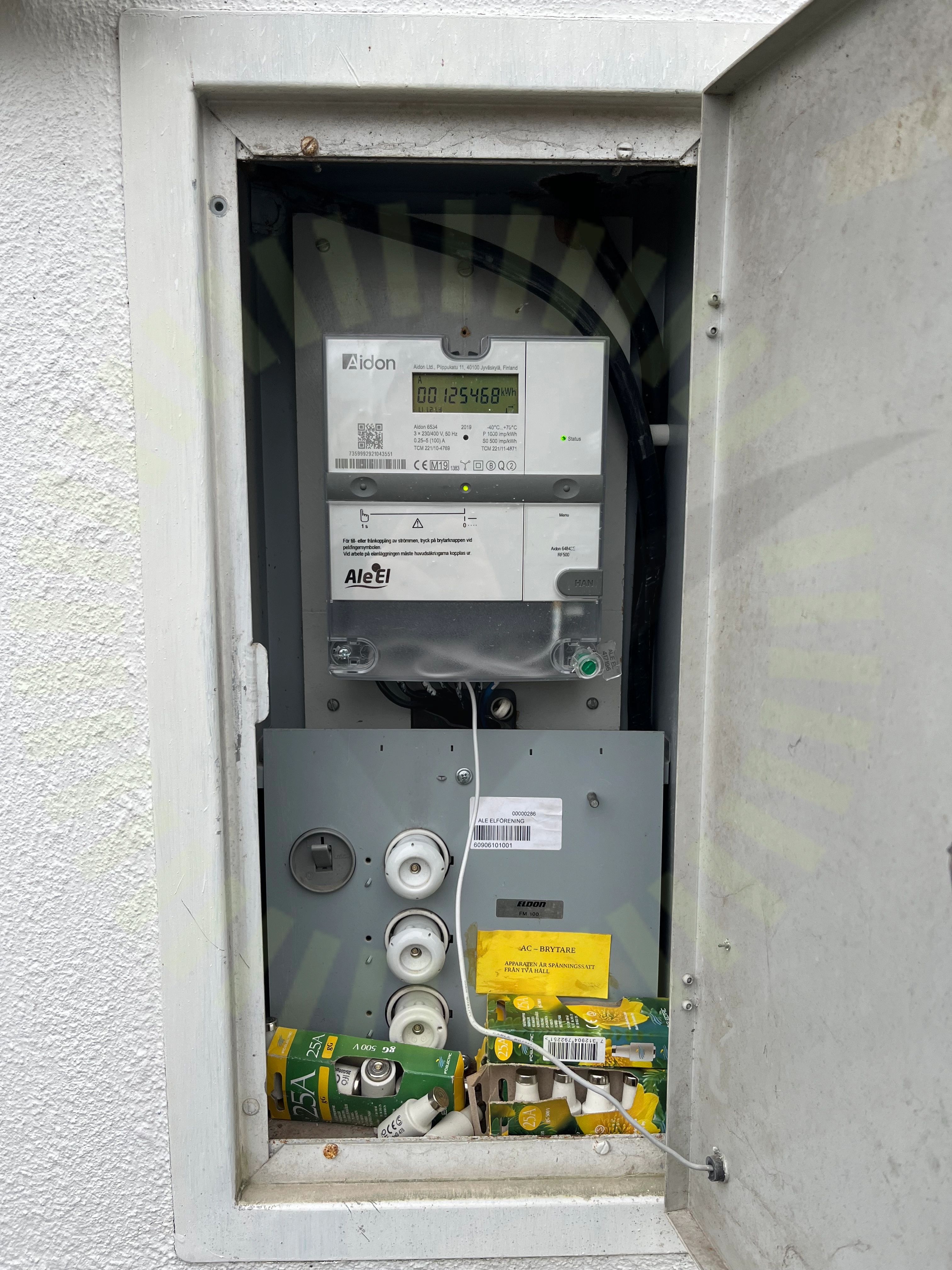

6.9 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

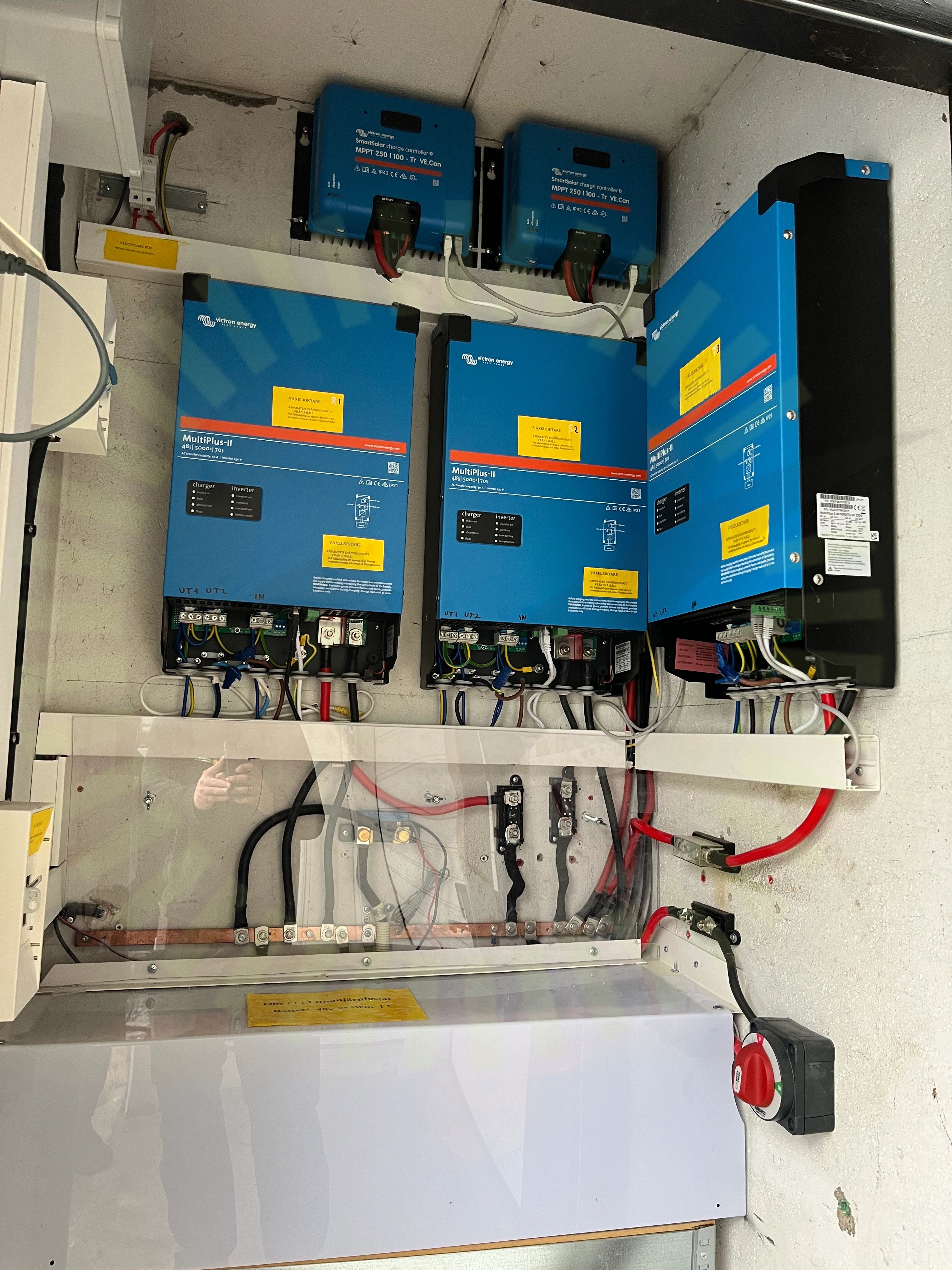

6.10 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

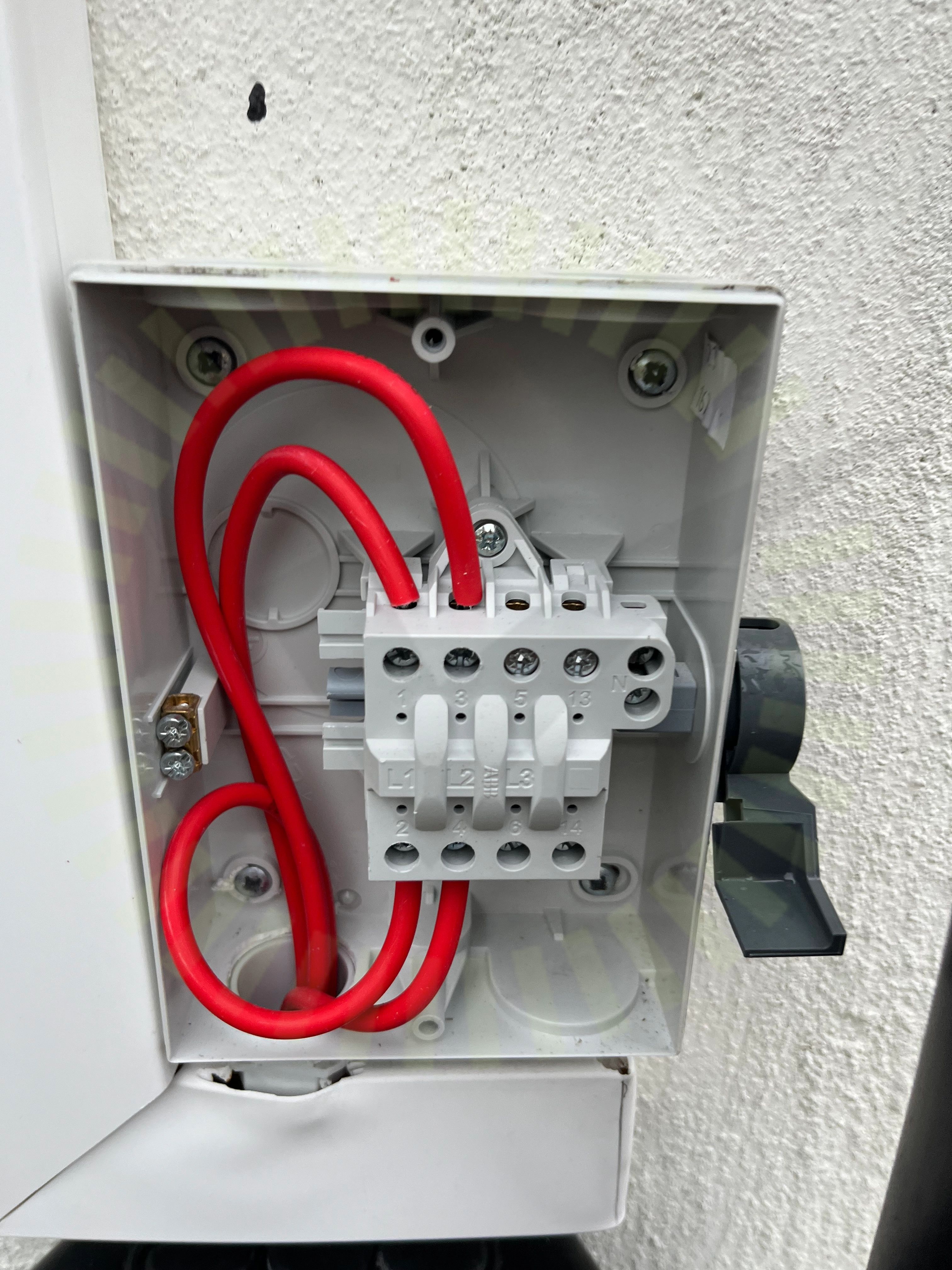

6.11 Likspänningskomponenter

Inte godkänd

Använda komponenter är inte klassade för likspänning.

SS 436 40 00 (133.2)

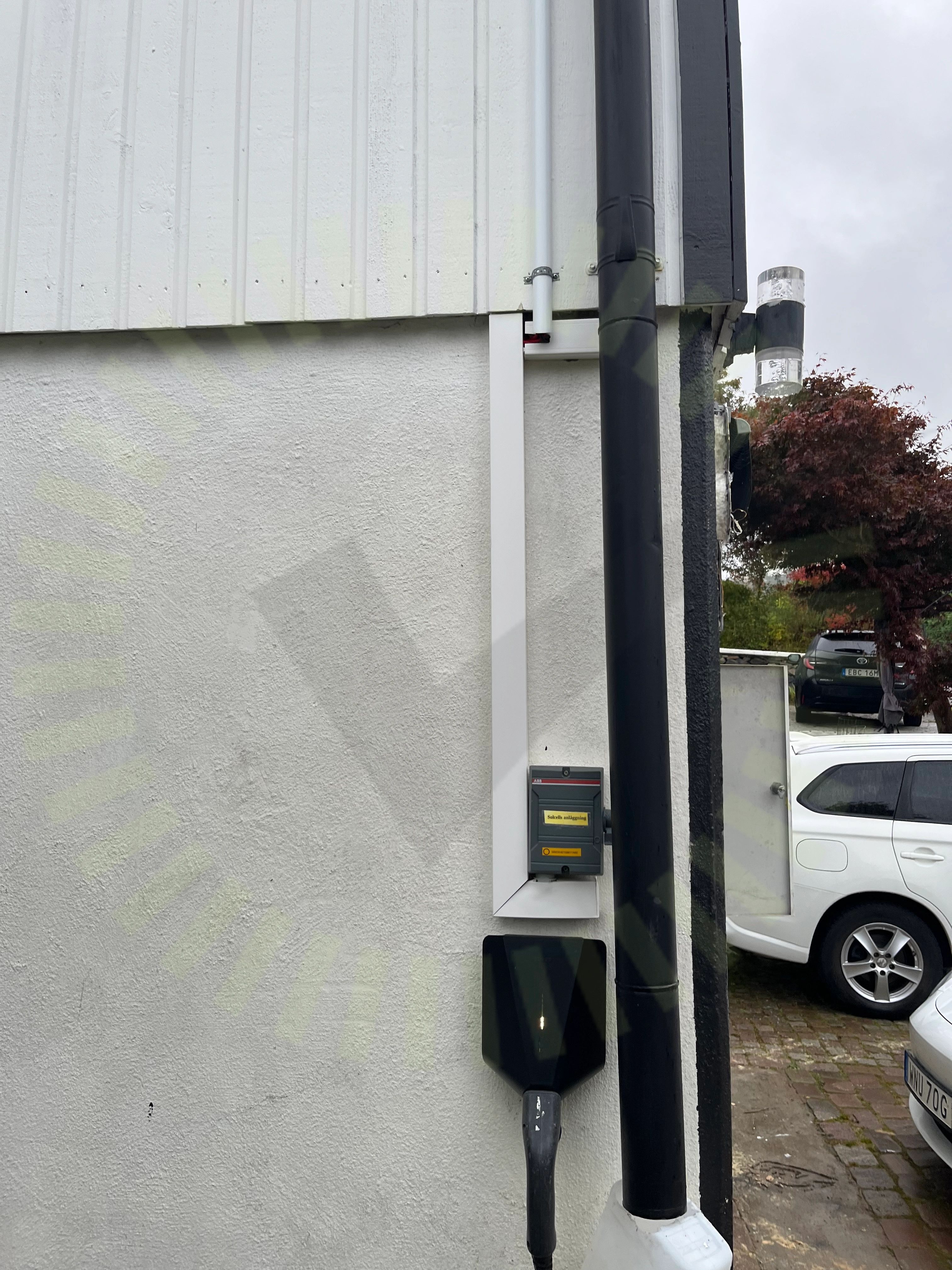

6.12 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt.

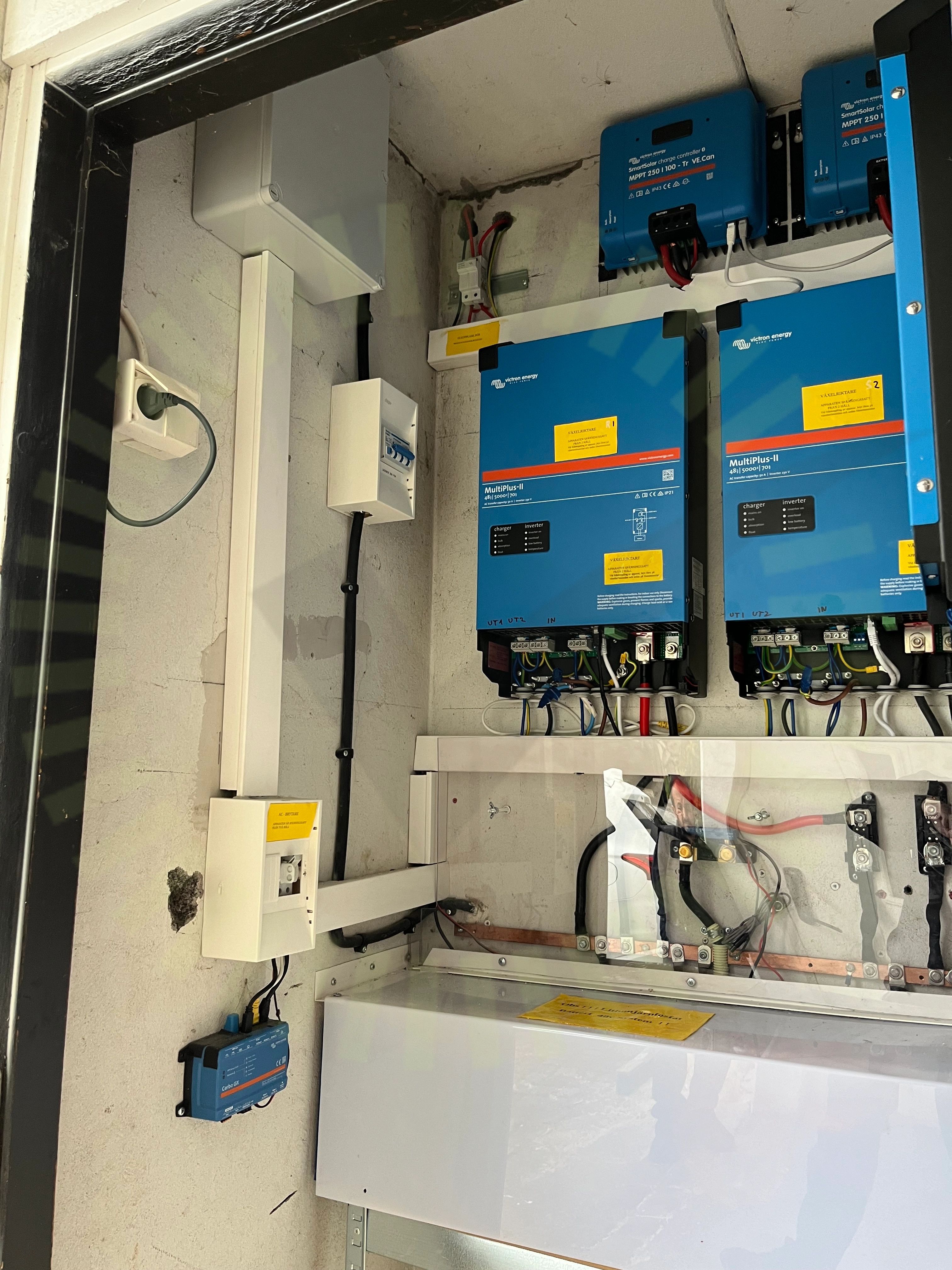

6.13 Säkringsdimension

Inte godkänd

Säkring saknas för växelriktaren.

Godkända kontrollpunkter

17/38

AC kablage förläggningAC Kablage förläggningAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningFastsäkring av produktHuvudsäkringInformering av solcellerInfästningJordning av chassiKablagets böjradieMissvisande varselmärkningSkadat kablageSkarp kantVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

8/38

Avstånd närliggande objektDC Max SpänningDC Max StrömDC Min SpänningJordfelsbrytareKabeldimensioneringPlaceringSträngdesign

Växelriktare

Anmärkningar

2/2

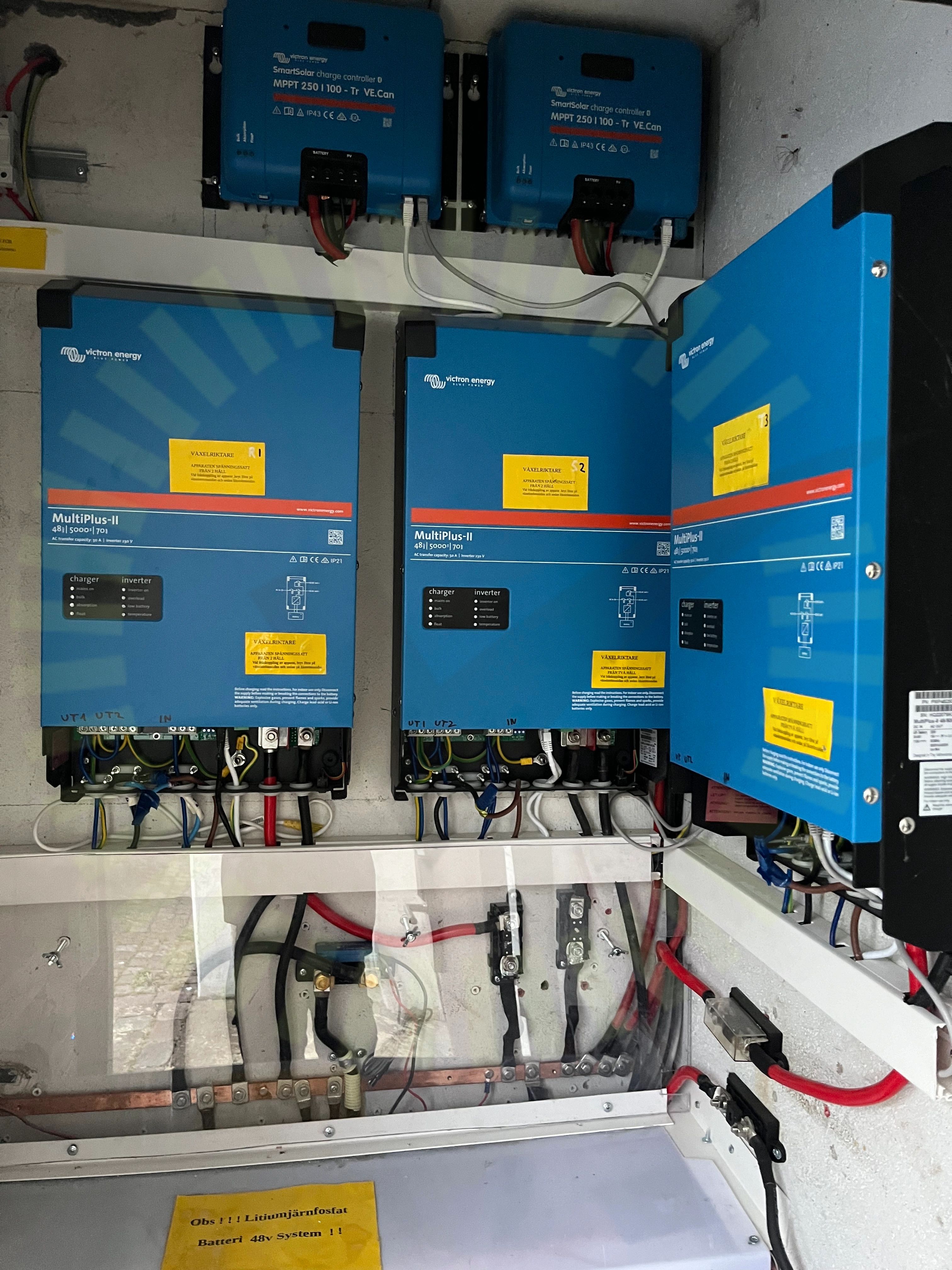

7.1 Beröringsskydd

Inte godkänd

Växelriktarnas kåpor som ska sitta i nederkant saknas.

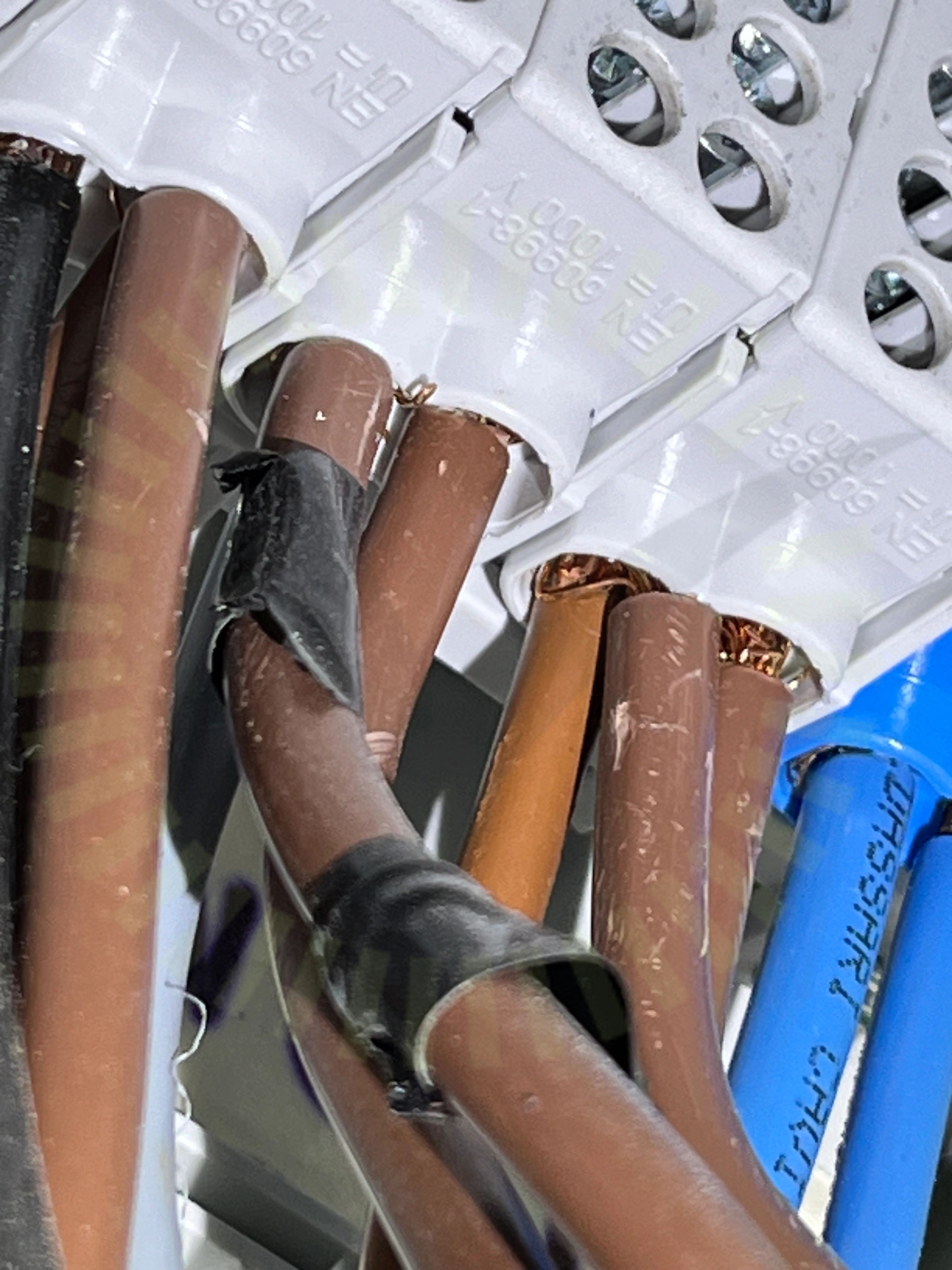

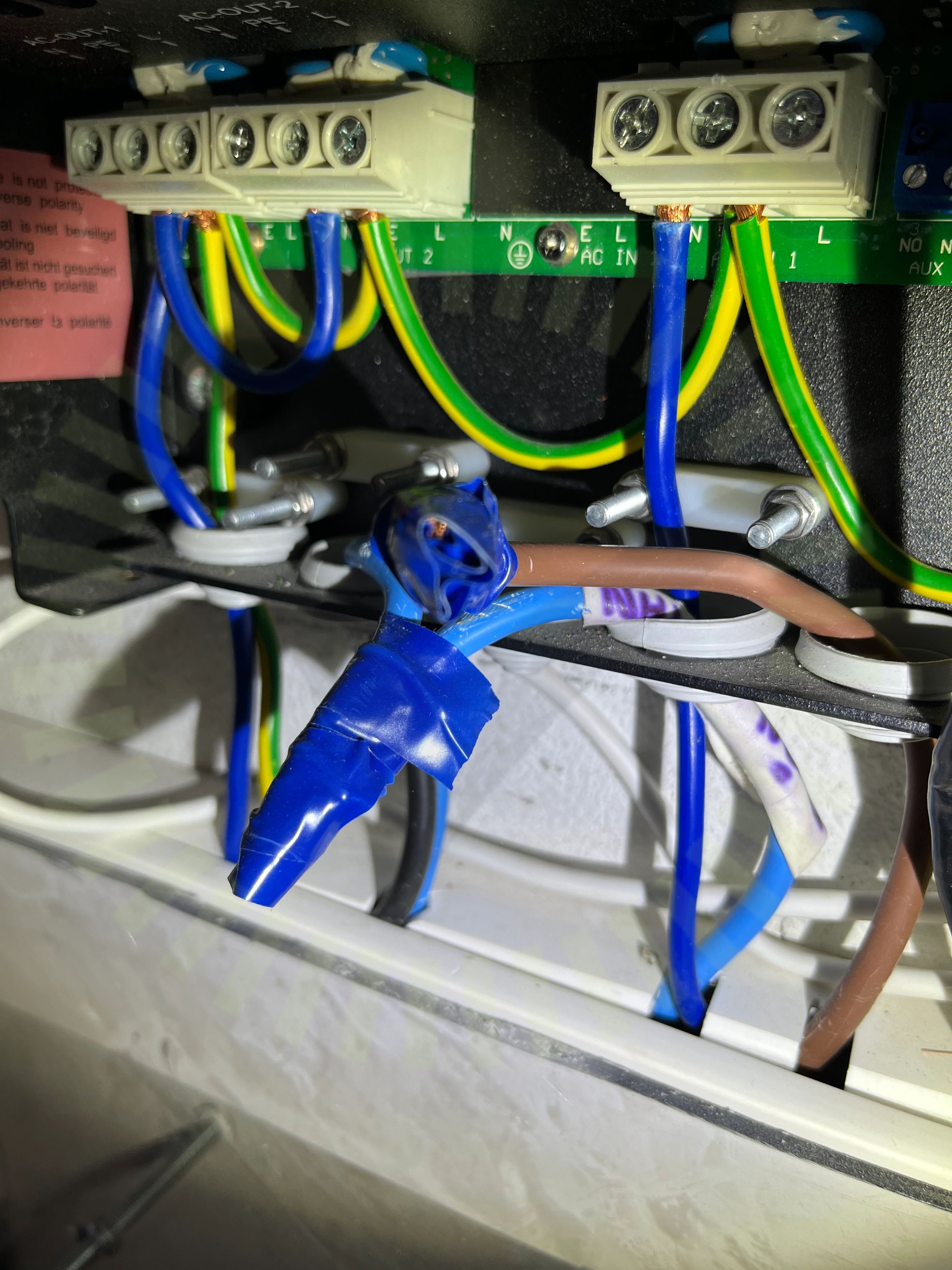

7.2 Anslutning av ledare 2

Inte godkänd

Att skarva kabel med eltejp är inte godkänt. Kopparn är även åtkomlig.
