Institutet för Solenergikvalitet

Besiktningsrapport

8.1
x

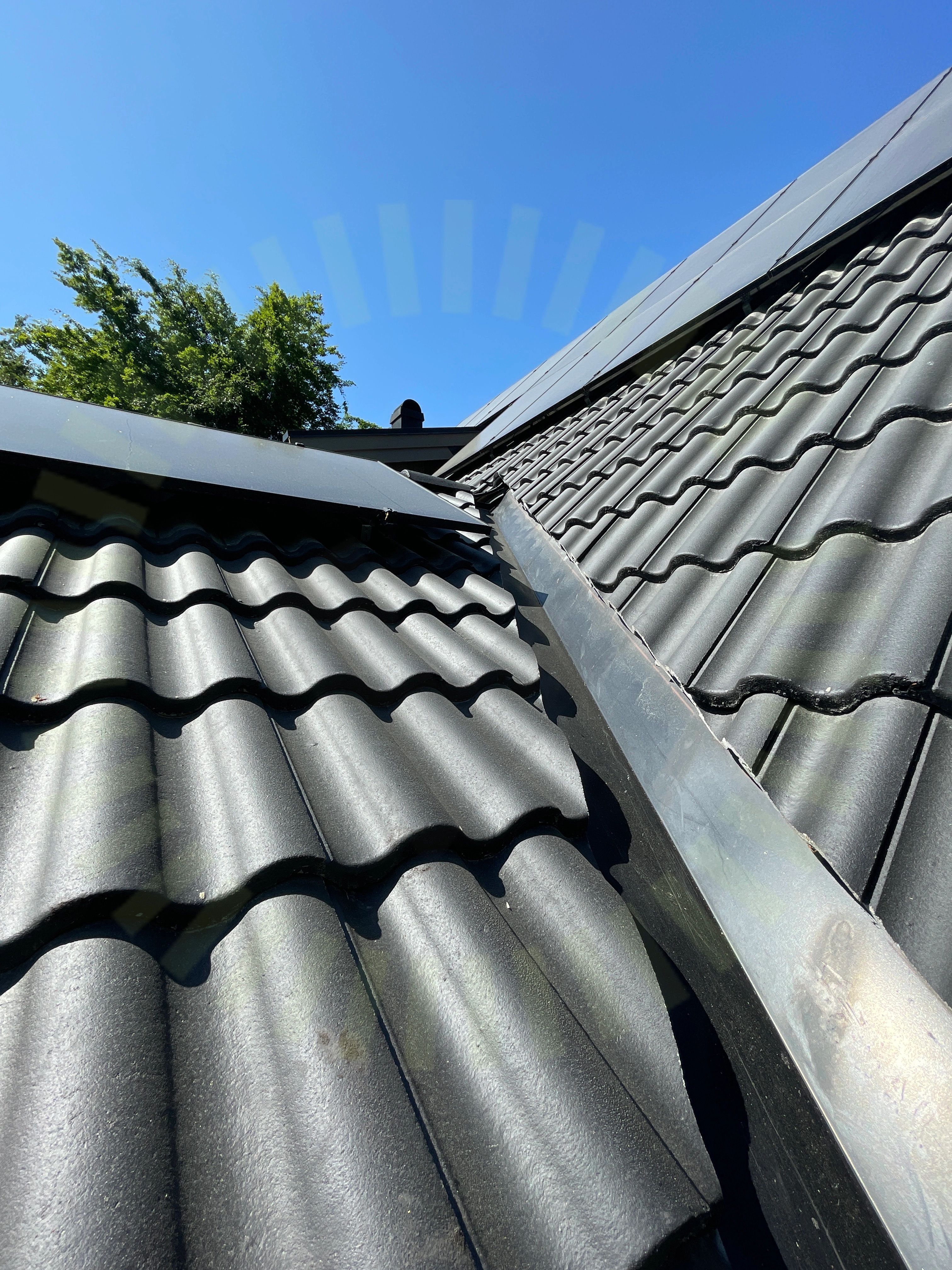

Installation genom

Sesol

Datum

5 juni 2023

Ort

LÖDDEKÖPINGE, Skåne län
Klämmornas placering
Förstärkningsskruv
Panelramar separerade
85% godkända15% ej godkända

Om installationen

PanelerHyundai: HiE-S(410-425)DG
MontagesystemESDEC Lutande Panntak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörElmaterial: Kapsling
TillbehörSmartmätare: CHINT DTSU666
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

9/9
BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

ESDEC Lutande Panntak

Anmärkningar

7/28

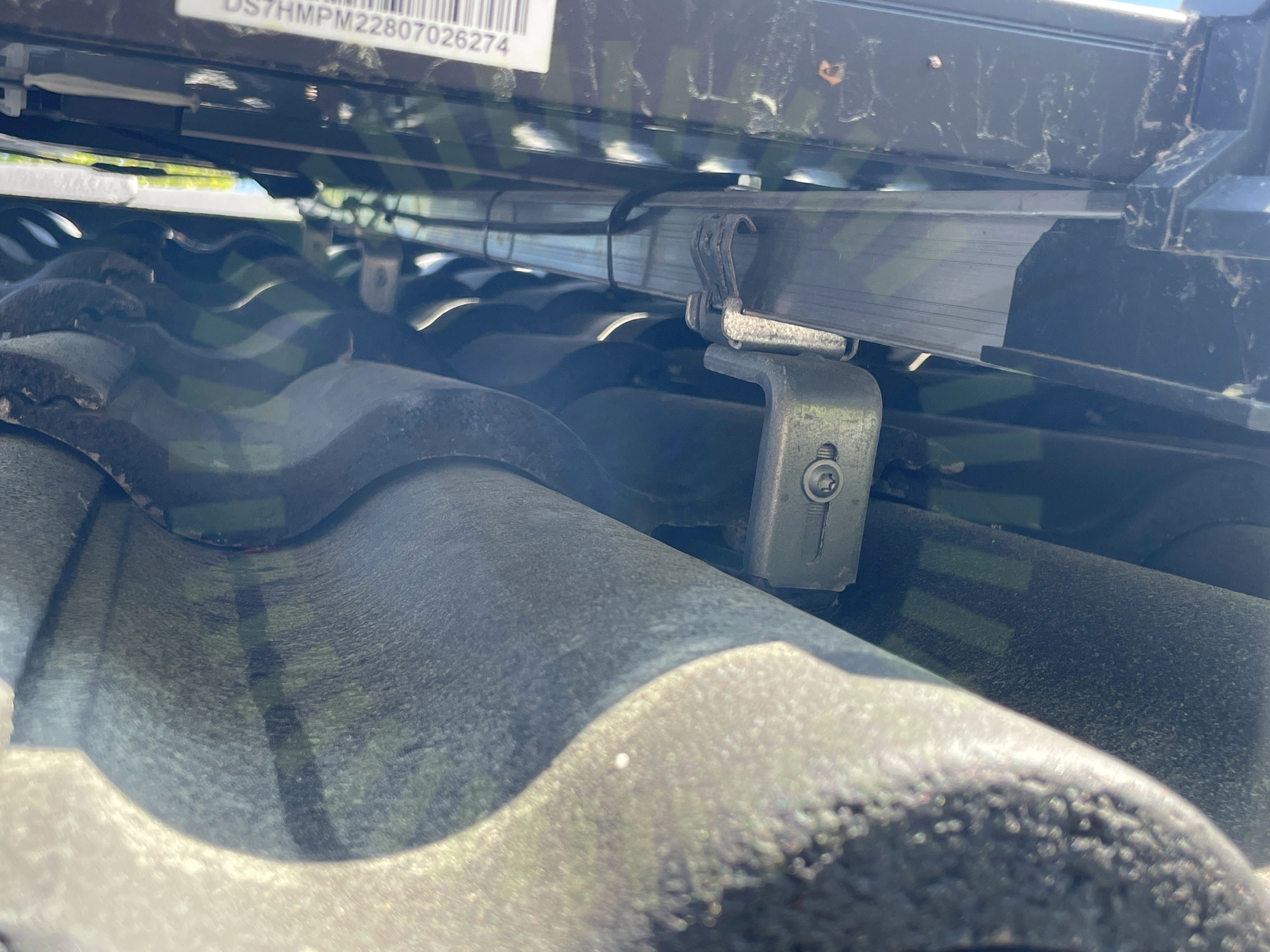

Förstärkningsskruv

2.1 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv för horisontella skenor saknas.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18
Kabeldragning mellan takytor

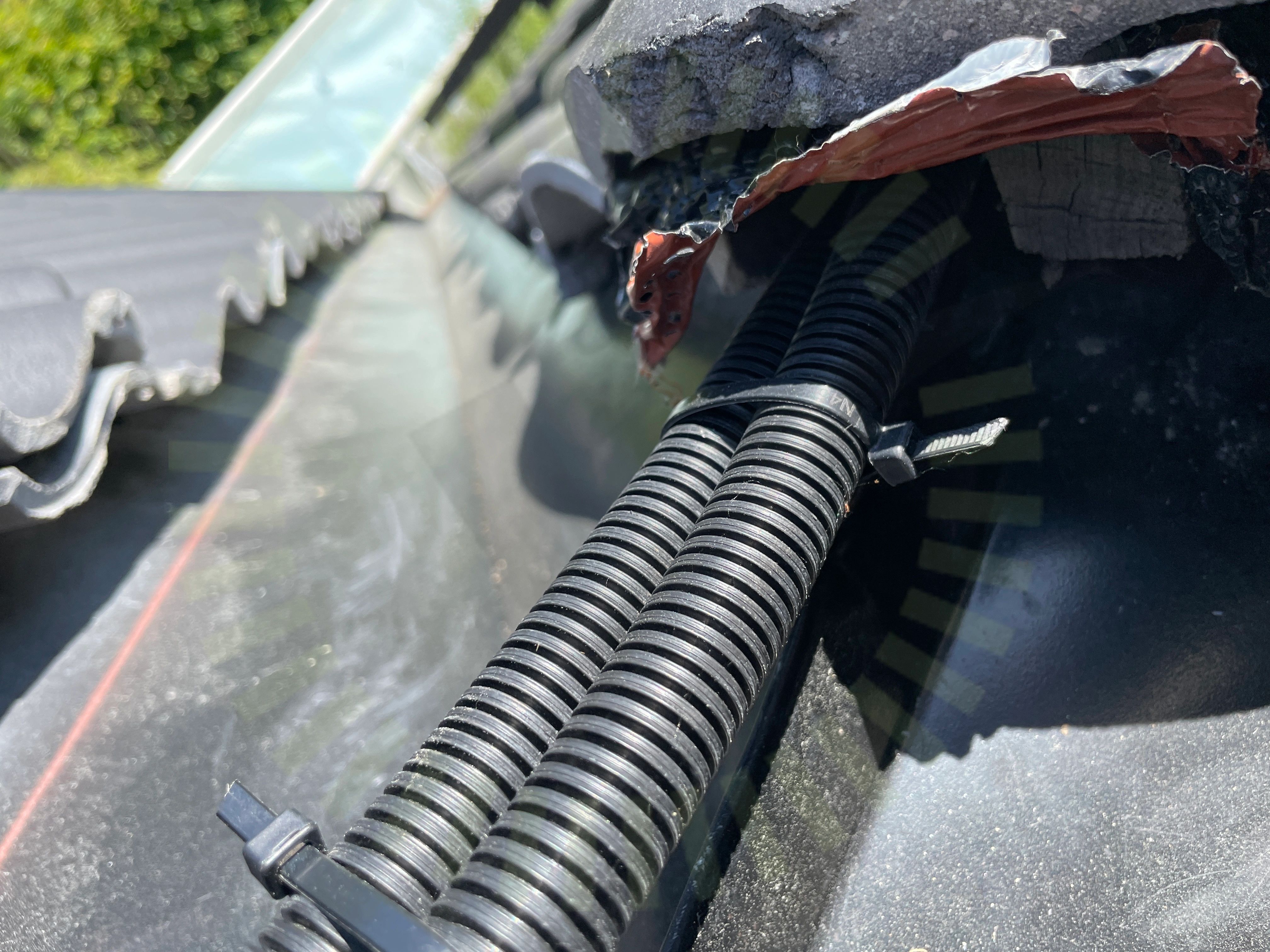

2.2 Kabeldragning mellan takytor

Inte godkänd

Vid övergång mellan takytor har man gjort hål i nockbandet. Risk för att vatten letar sig in under nockpanna.

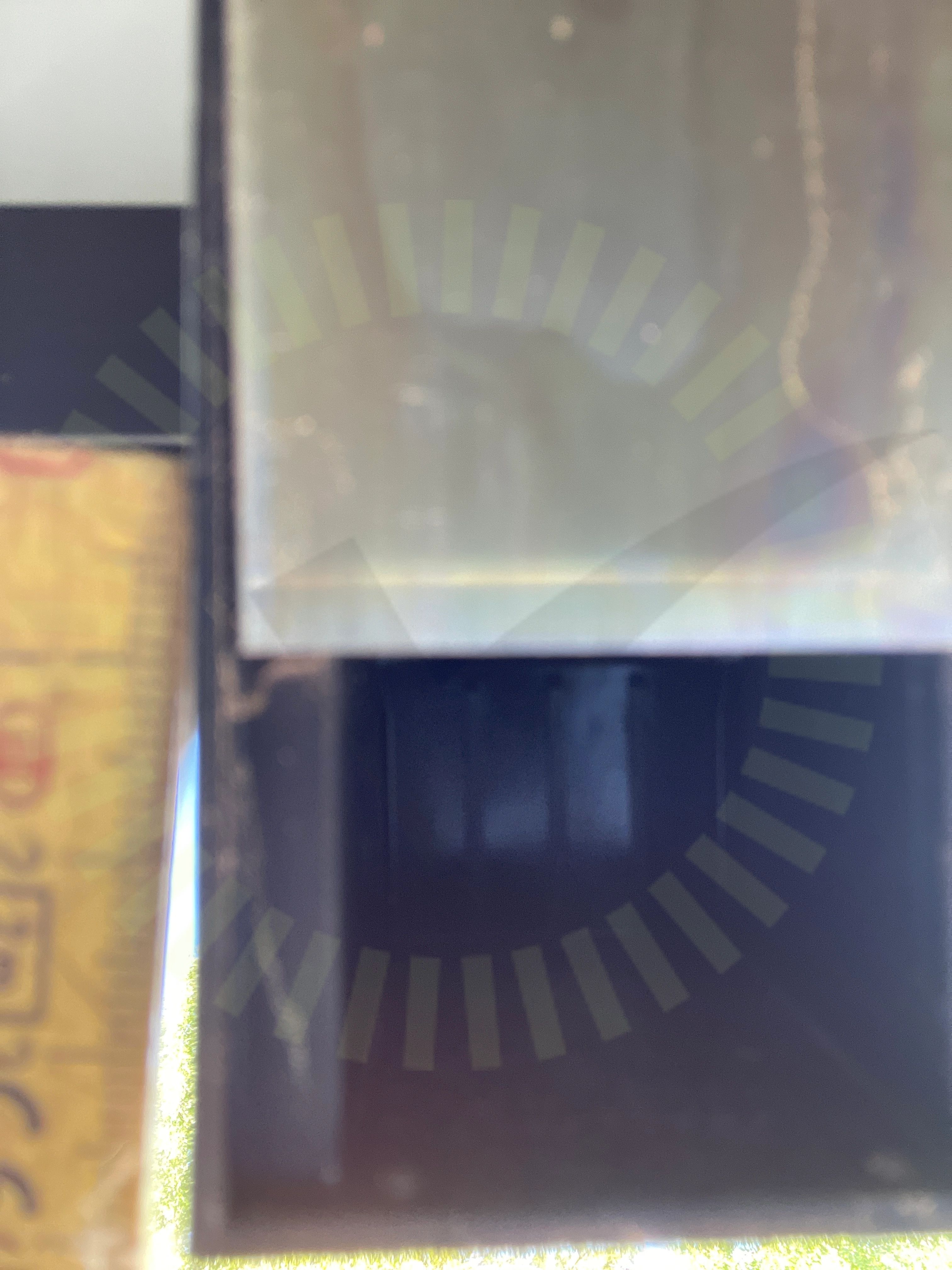

Skenans utstick för klämma

2.3 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Ska vara mellan 20-35 mm. Uppmätt mått ca 10mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

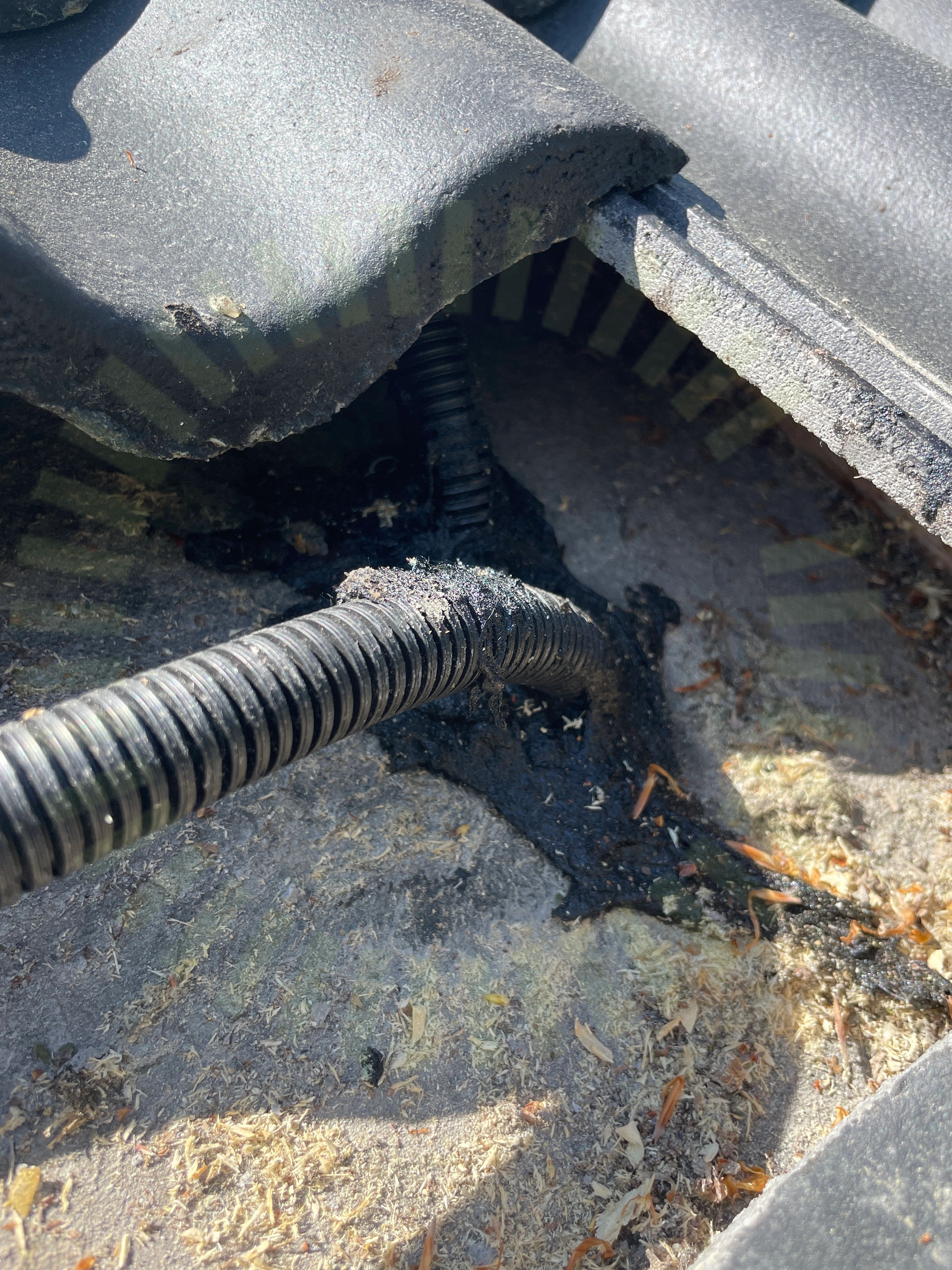

Takgenomföring

2.4 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

2.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen stämmer inte med verkligheten. Baserat på weland montagesystem, installerat ESDEC

Tillverkarens montageanvisningar
Säkerhetsavstånd

2.6 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter (county Sweden), Mars 2022.

2.7 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/28
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans dräneringskanalKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenornas infästningSkenornas överhängSkenskarvarTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/28
Termisk brytpunkt skenor

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

12/12
AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

4/40

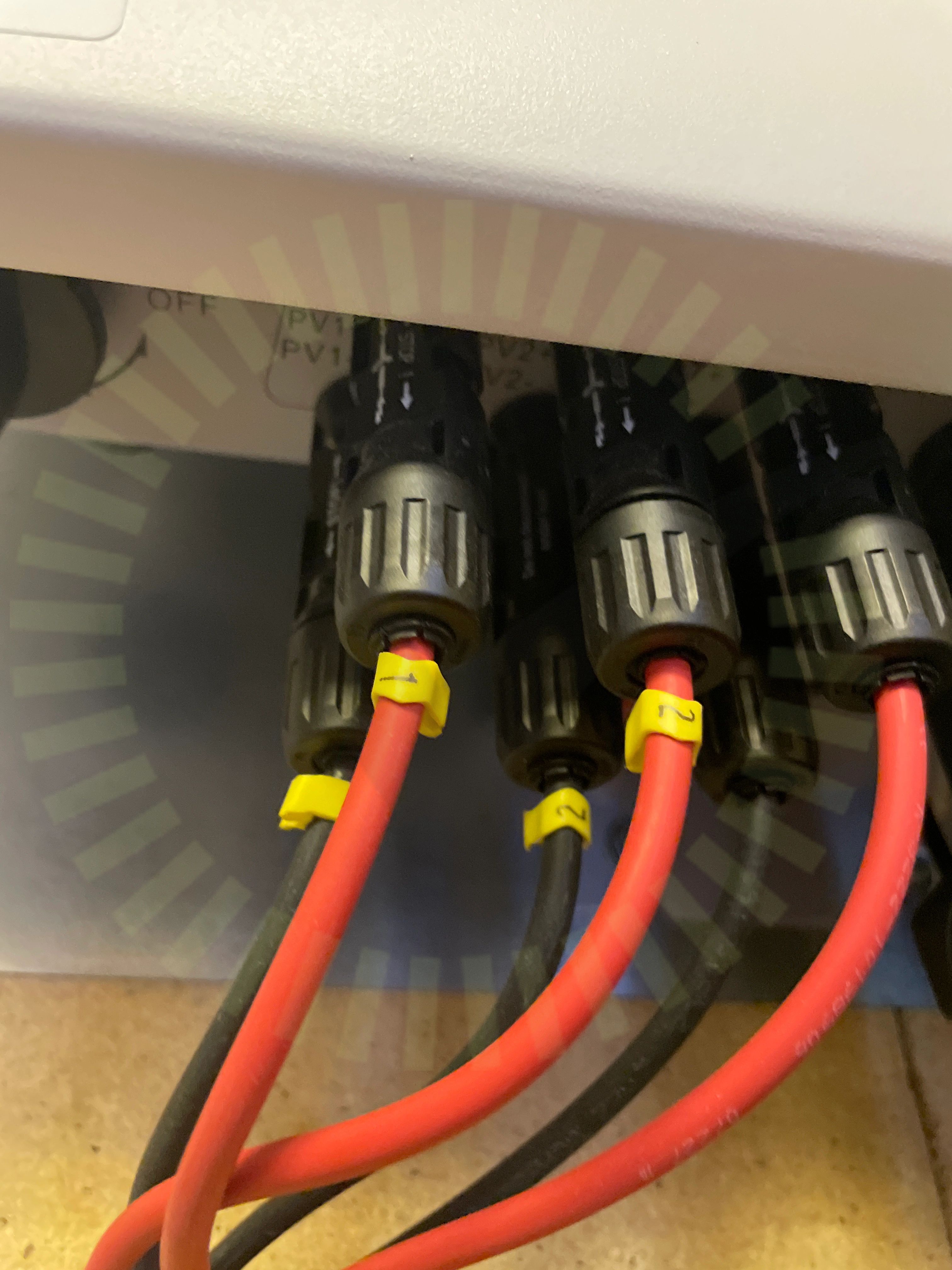

DC Kontakter anslutning

4.1 DC Kontakter anslutning

Inte godkänd

Kontakter för hårt åtdragna.

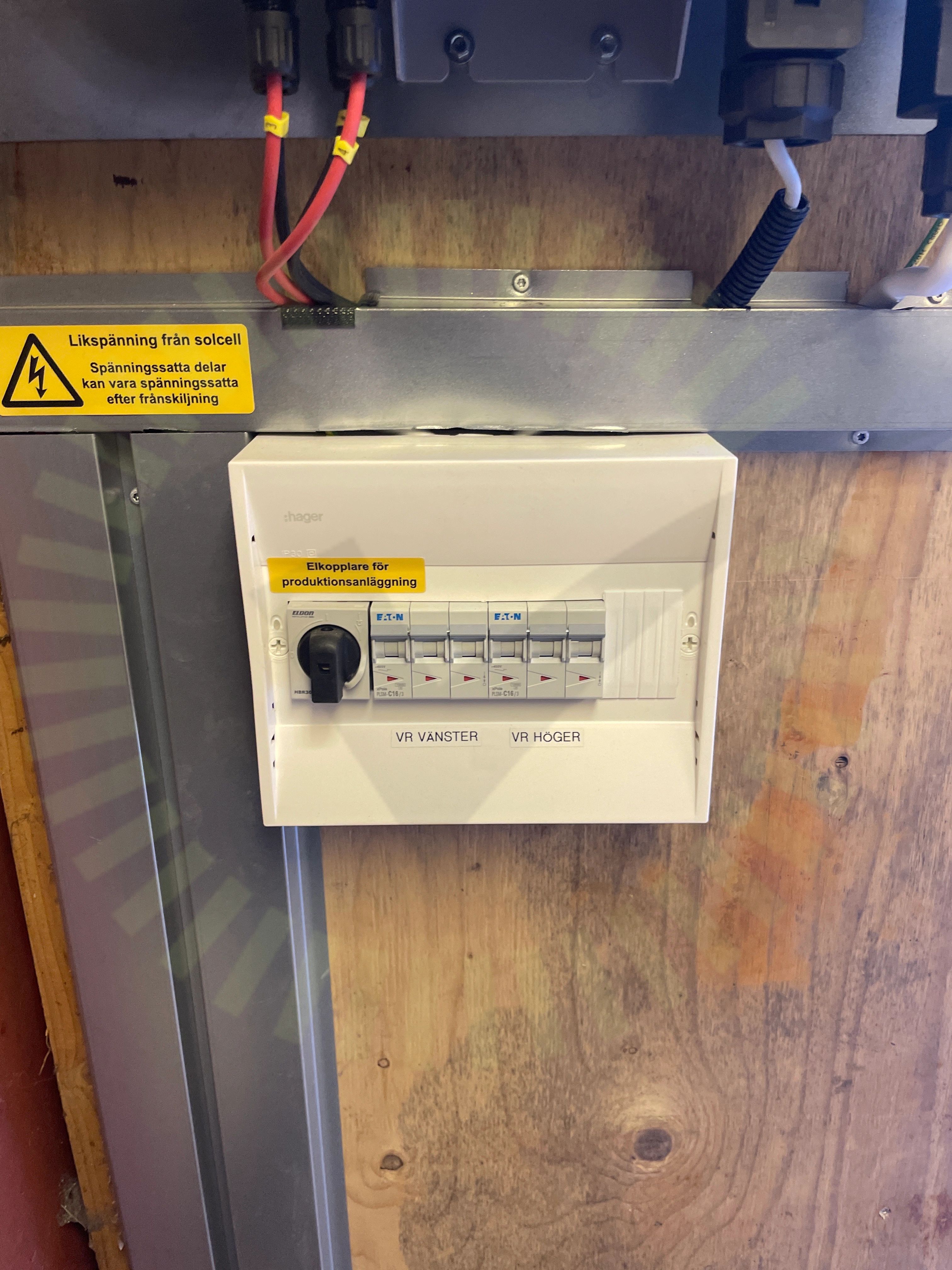

Informering av solceller

4.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på undercentral där växelriktare är inkopplad.

SS 436 40 00 (712.514.101)

4.3 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

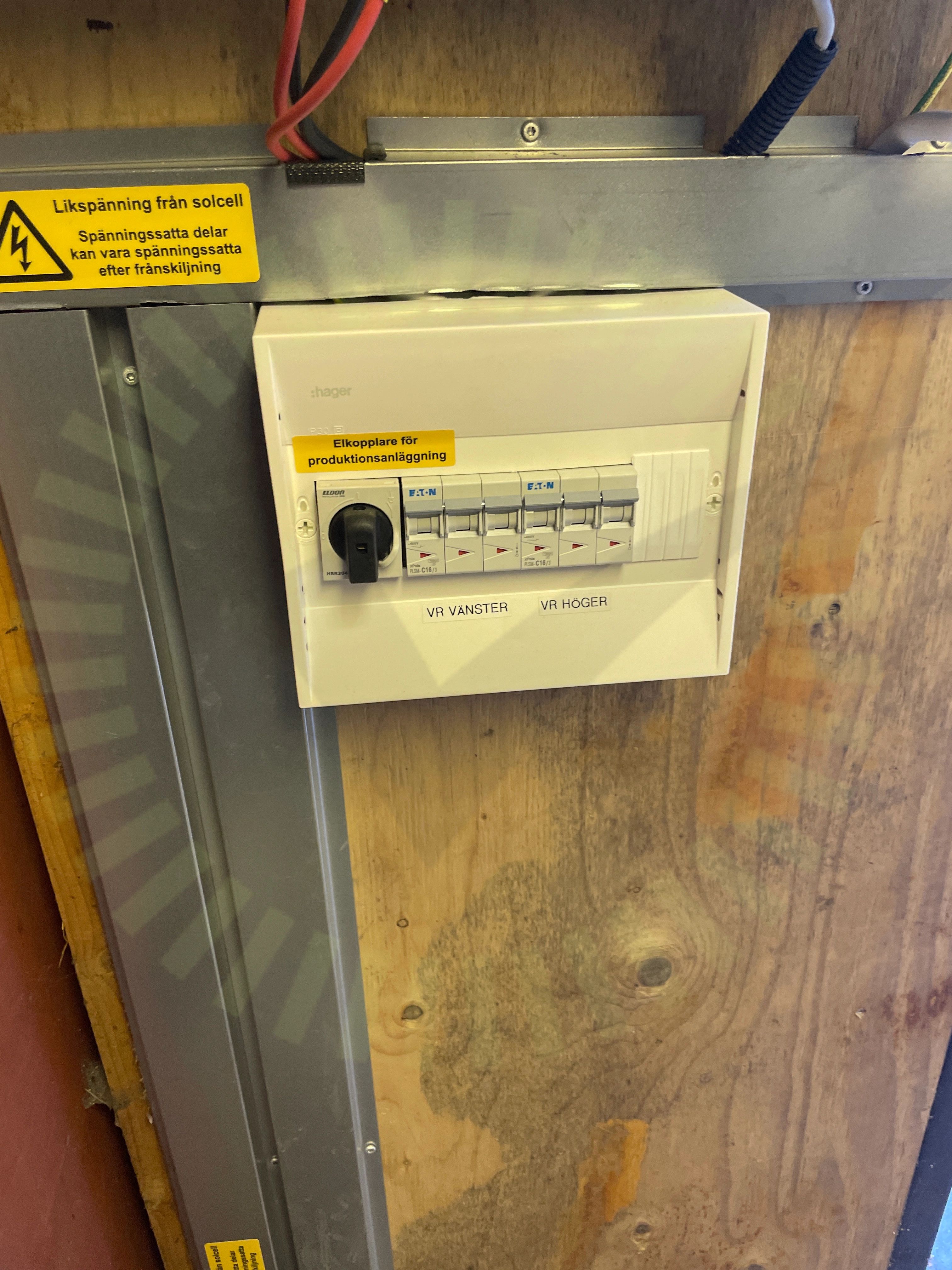

Varning för backspänning

4.4 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid undercentral där växelriktare är ansluten.

SEK 457, Sida 42

Godkända kontrollpunkter

35/40
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionUppskalad ledareVarning för likspänningVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

1/40
Tillförlitligt fäst

Hyundai: HiE-S(410-425)DG

Anmärkningar

5/14

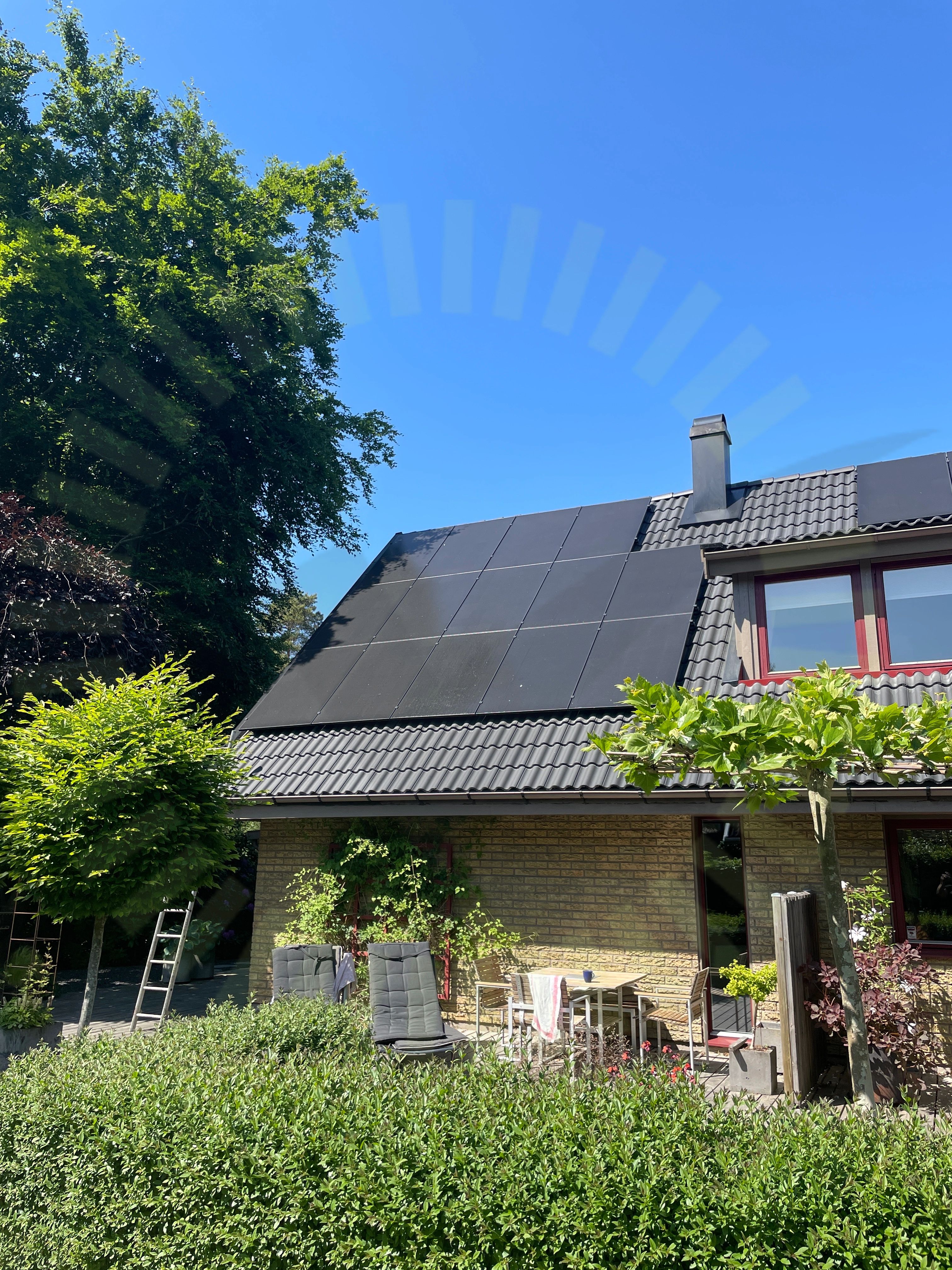

Skugga

5.1 Skugga

Överenskommelse

Kund medveten om att träd skapar skuggbildning på eftermiddagen/kvällen.

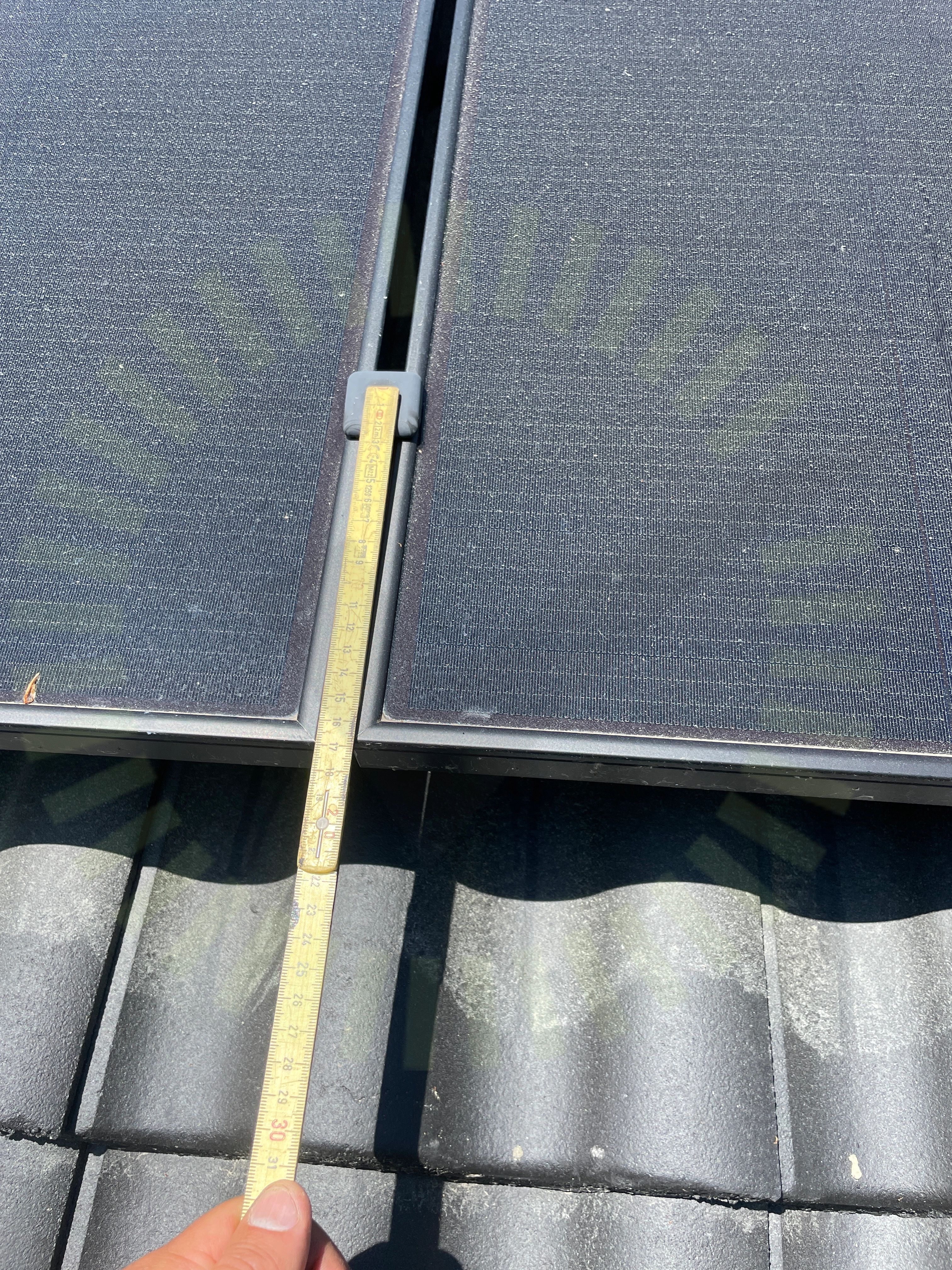

Klämmornas placering

5.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Uppmätt mått 170mm

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2) sida 21-22.

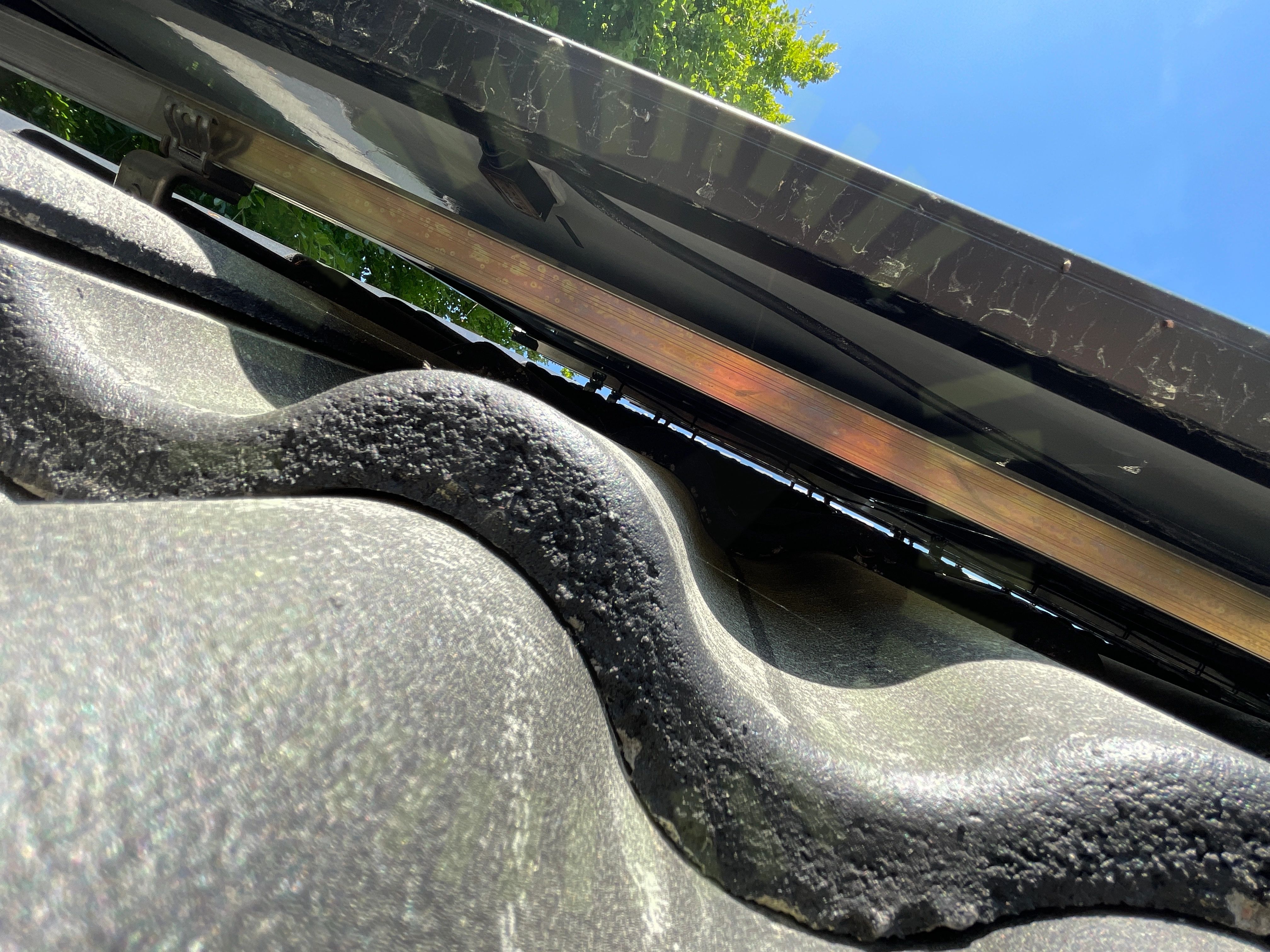

Kopplingslåda

5.3 Kopplingslåda

Inte godkänd

Kablage ut från panelens kopplingsdosa är ej uppfäst med tillräckligt stöd.

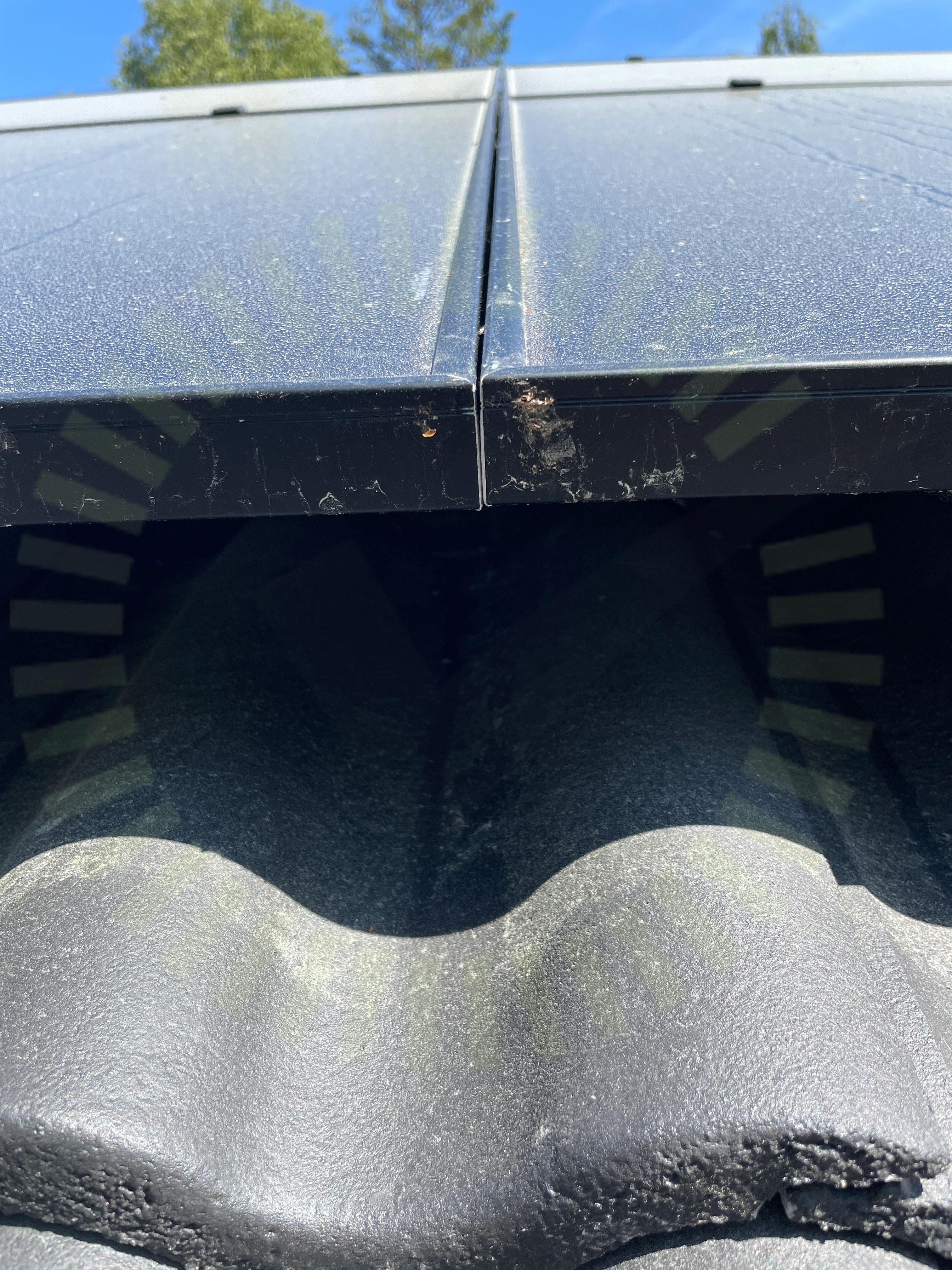

Panelramar separerade

5.4 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

HES INSTALLATION MANUAL (IEC) Issued on October. 25th, 2022 (Version1.2), Sida 14

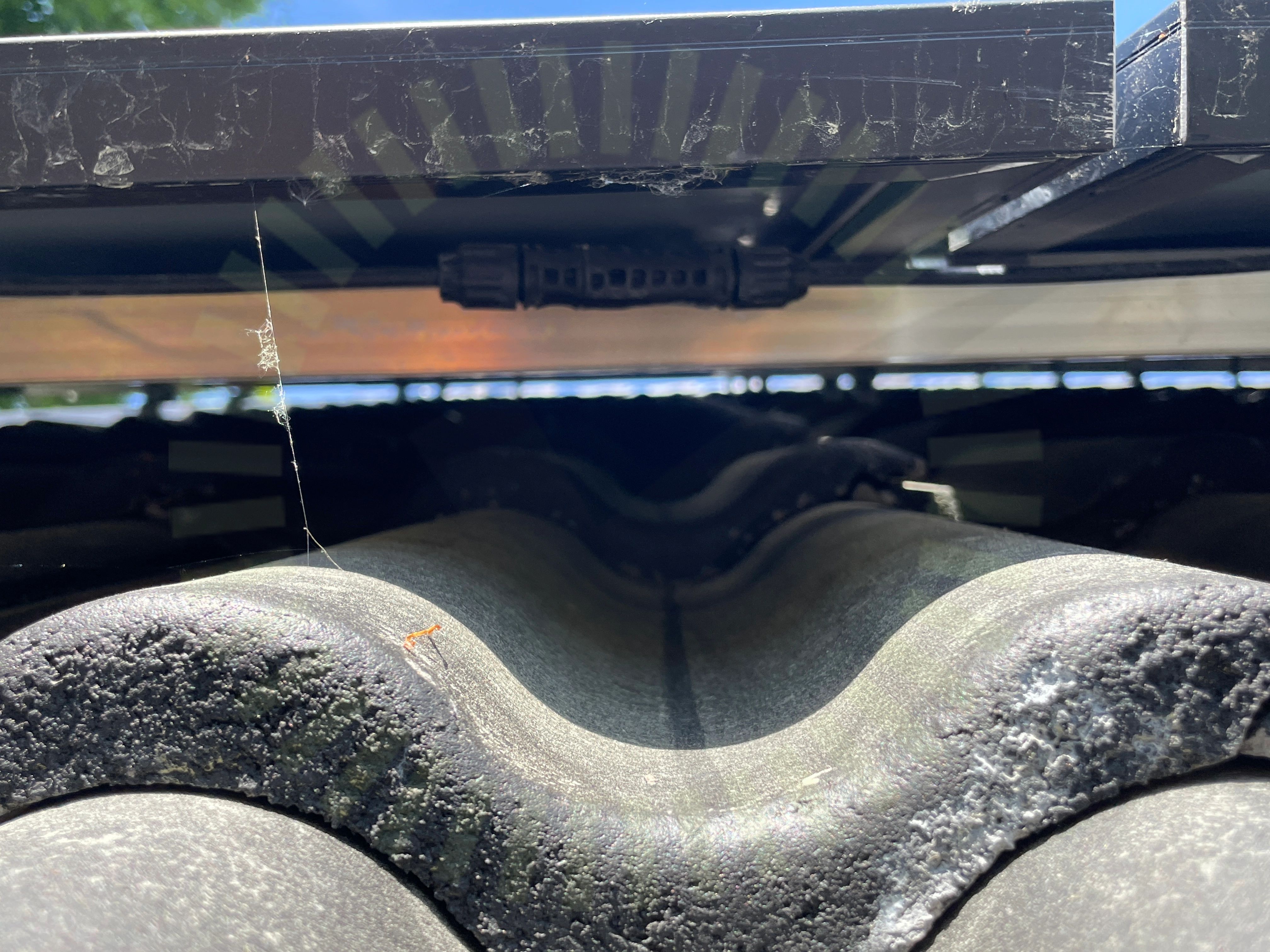

Stress på kontakter

5.5 Stress på kontakter

Inte godkänd

Kontakt hänger fritt i luften och utsätts för stress.

Godkända kontrollpunkter

7/14
Avstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas överlappningPanelkablagets böjradiePunktbelastningSpänningar i ram

Ej tillgängligt vid besiktning

2/14
Förbindelse av kontakterSträngförläggning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1
Smartmätare

Tak 1, ESDEC Lutande Panntak

Anmärkningar

1/1

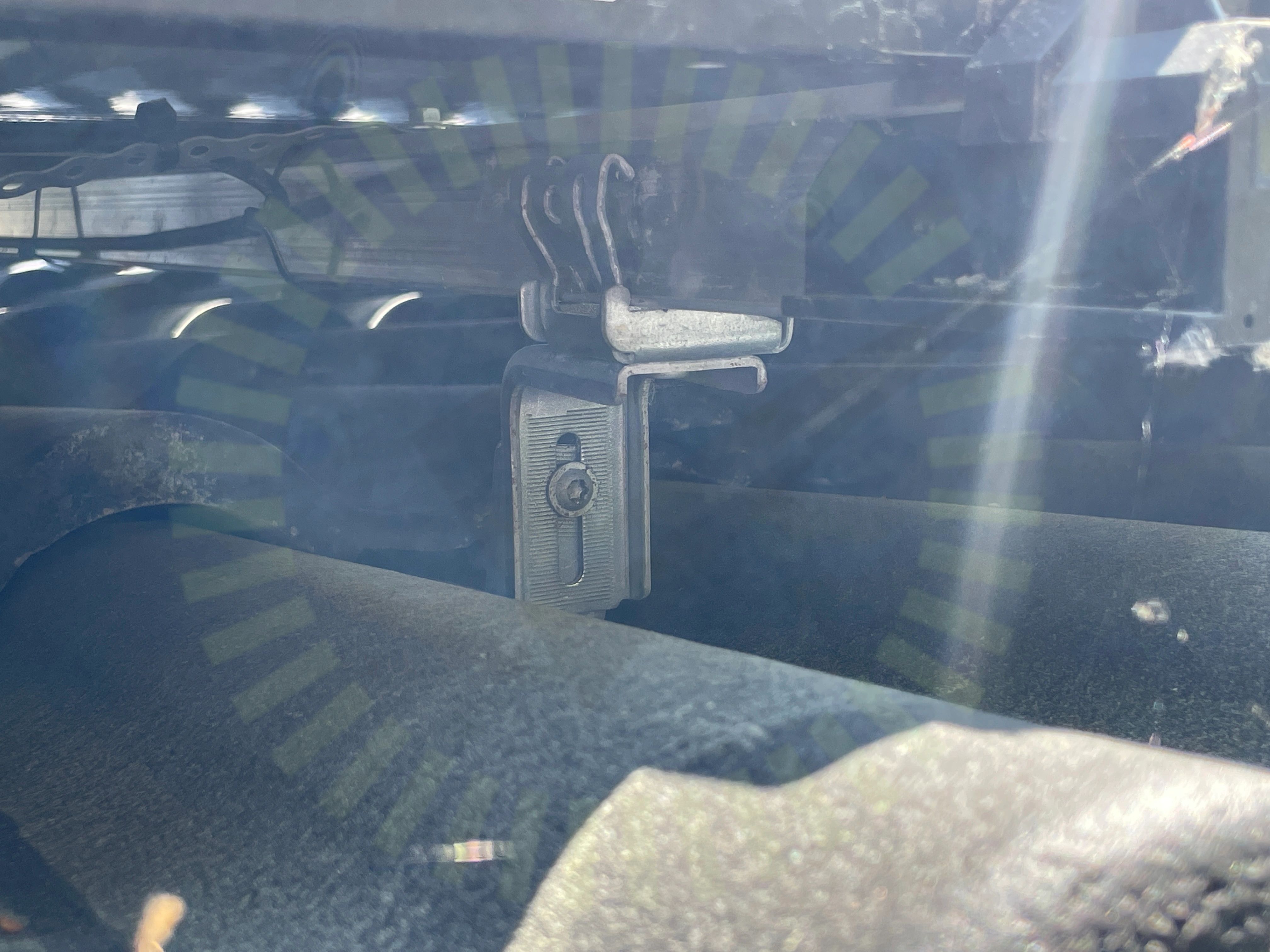

Krok på fel håll

7.1 Krok på fel håll

Inte godkänd

Övre del av krok monterad på fel håll

Växelriktare

Anmärkningar

1/1

8.1 Märkningar strängar

Rekommendation

Man har märkt strängarna nere vid växelriktare fel jämfört med Strängschema.
