Besiktningsrapport

9.3

Installation genom

Sesol

Datum

11 juni 2024

Ort

Rönninge , Stockholms län

Skenskarvar

Kabeluppfästning

Genomföringar

+ 5

92% godkända8% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemWeland Stål: Läktfästen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörUndercentral

TillbehörCHINT: Huawei DTSU666 (med CT)

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Batteri

Godkända kontrollpunkter

15/15

Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Tak 1, Longi: LR5-54HPB

Anmärkningar

1/17

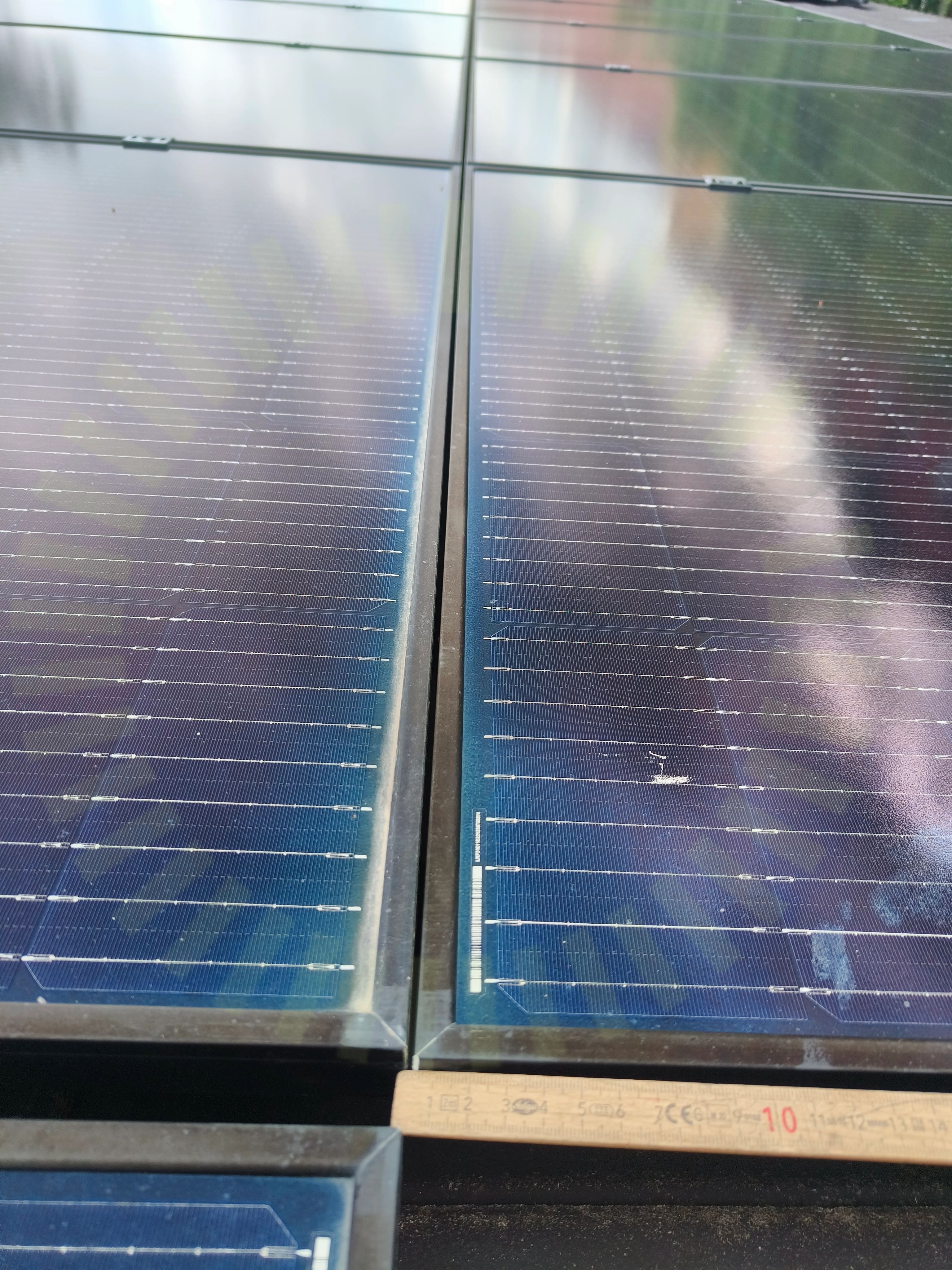

4.1 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Installation Manual for LONGi Solar PV Modules V18, Sida 11

Godkända kontrollpunkter

15/17

Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradieSkador på panelSkuggningSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/17

Förbindelse av kontakter

Tak 1, Weland Stål: Läktfästen

Anmärkningar

6/22

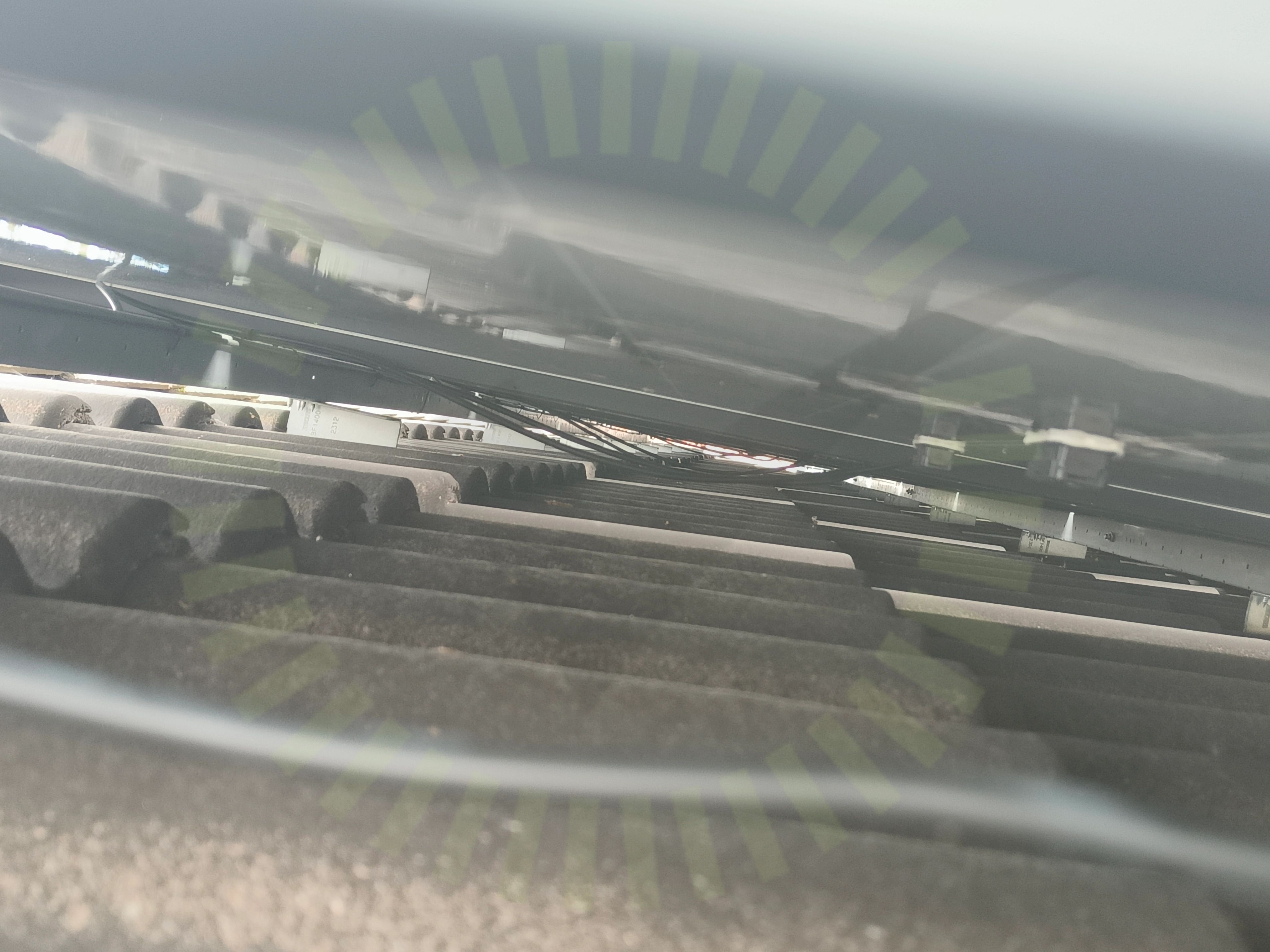

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

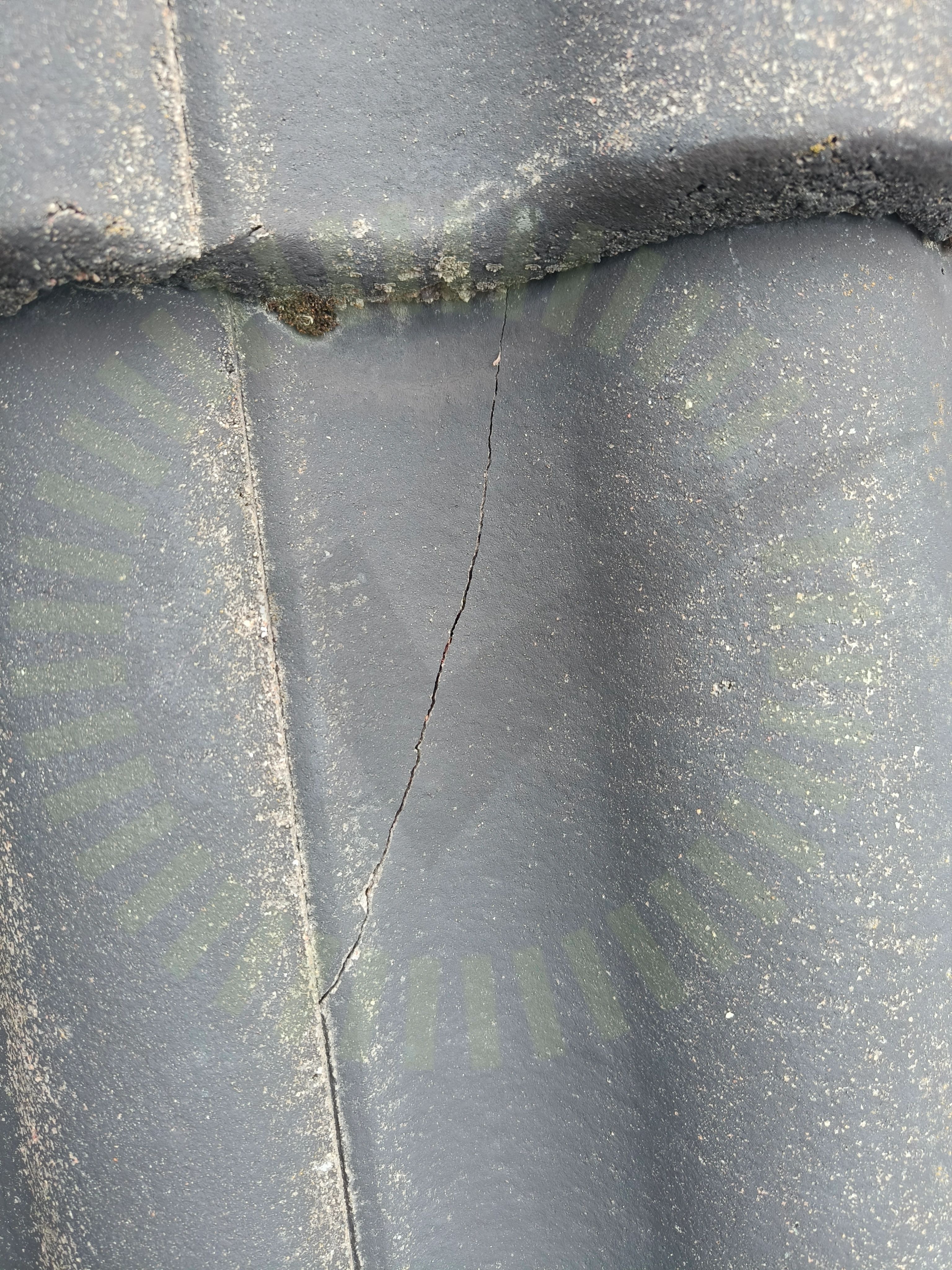

5.2 Skador

Inte godkänd

Skador noterade på takpannor.

5.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Tillverkarens anvisningar

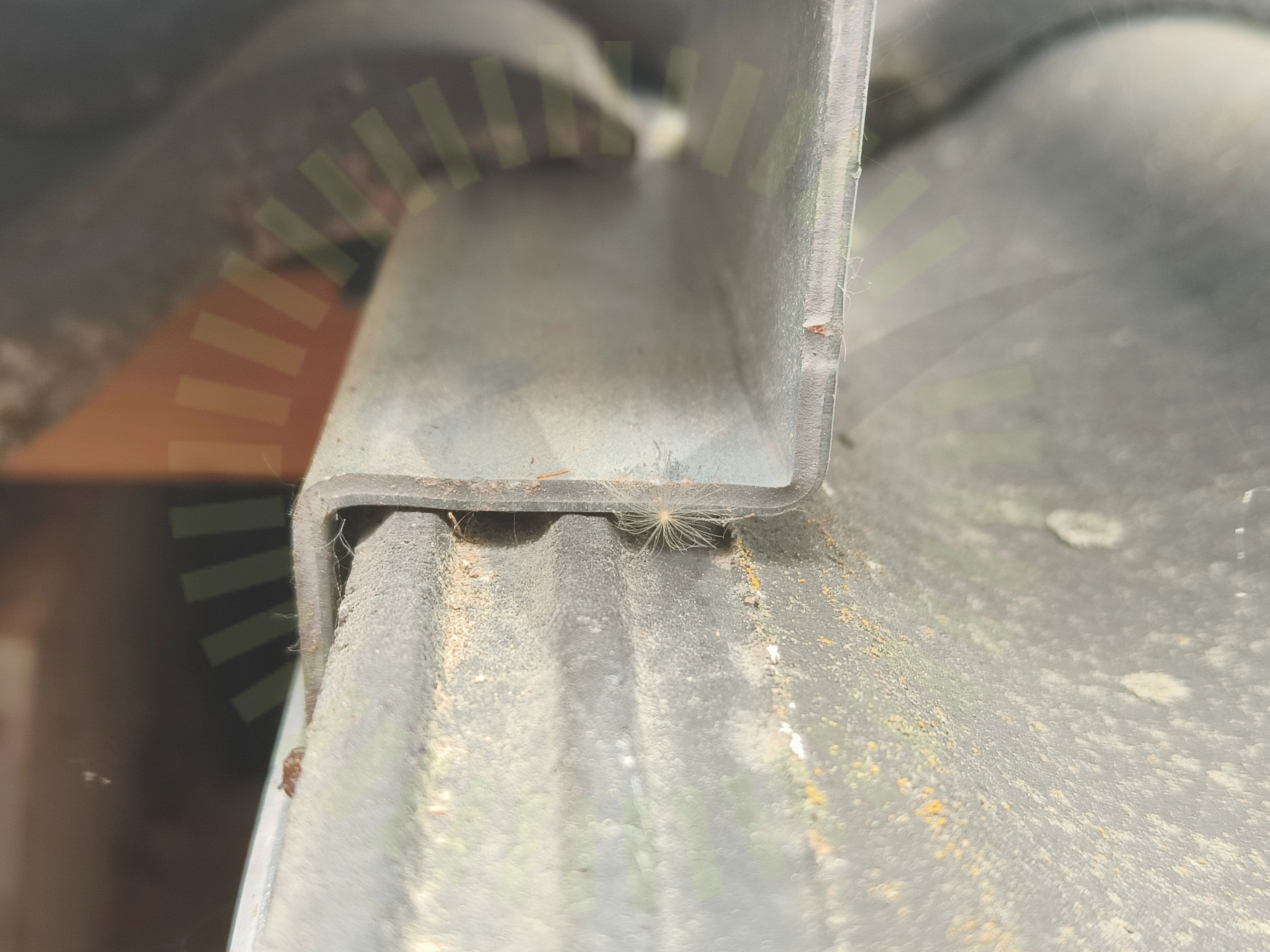

5.4 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5104. Sid 1 (1) | Version 4 - 221101

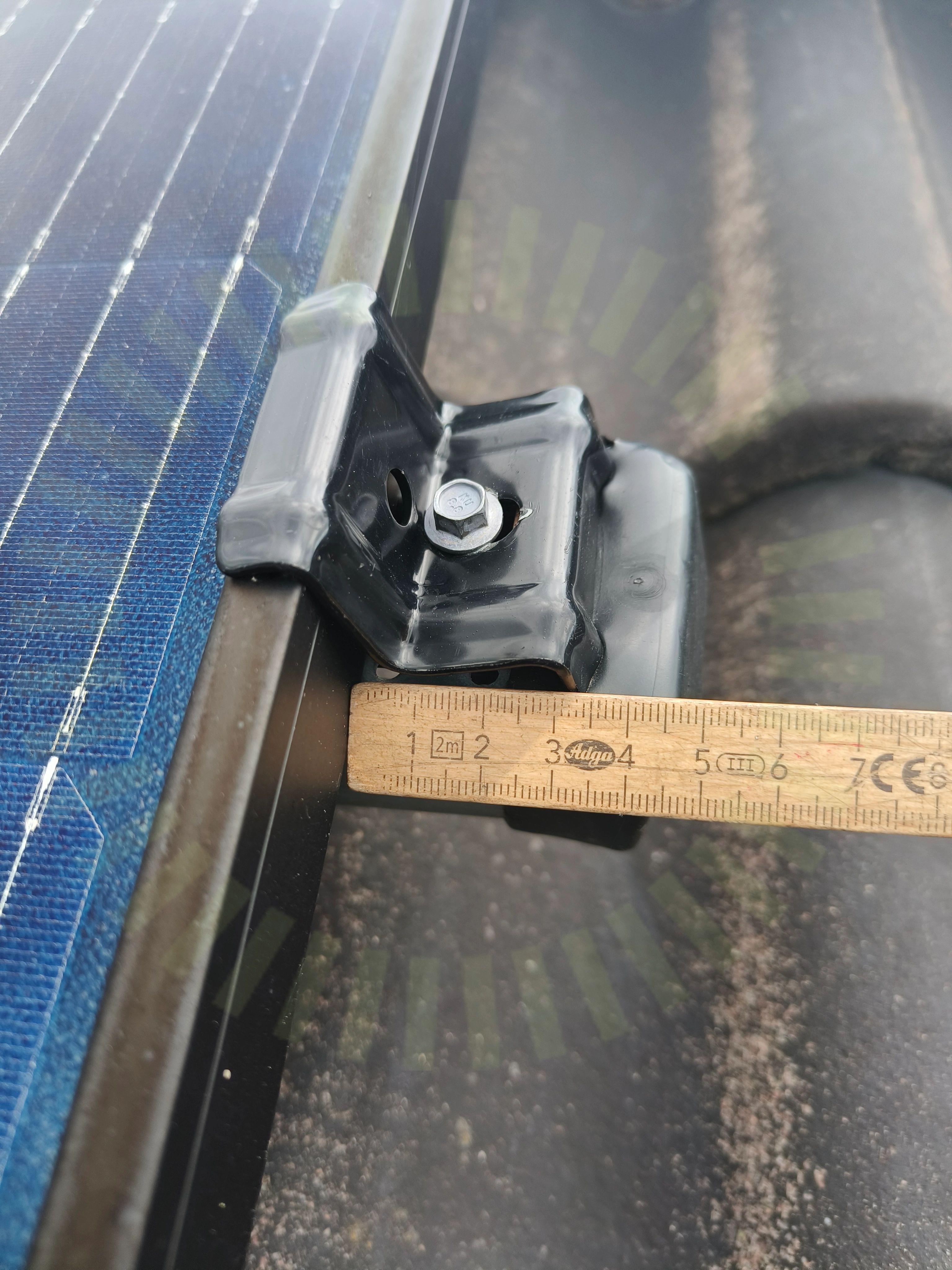

5.5 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten.

MA5111 Sid 1 (1) | Version 5 - 231109

5.6 Skenskarvar

Inte godkänd

Skruvar saknas för skenskarv.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

15/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningLäktinfästningMittklämmorPlaceringSkenornas infästningSkenors avstånd till varandraSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt material

Ej tillgängligt vid besiktning

1/22

Takgenomföring

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/36

8.1 Genomföringar

Inte godkänd

Genomföring inte tätad. Till fasadmätarskåp.

SS 436 40 00 (527.2.1)

8.2 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant. Även i fasadmätarskåp mellan kapsling och skydd för inkommande.

Godkända kontrollpunkter

34/36

AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
