Institutet för Solenergikvalitet

Besiktningsrapport

9.5
x

Installation genom

Svea Solar

Datum

7 juni 2023

Ort

Hagfors, Värmlands län
Klämmornas placering
Skenornas infästning skruvade
Jordning av chassi
92% godkända8% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemCC90- UNUM Betongpannor
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

CC90- UNUM Betongpannor

Anmärkningar

3/25
Främmande material

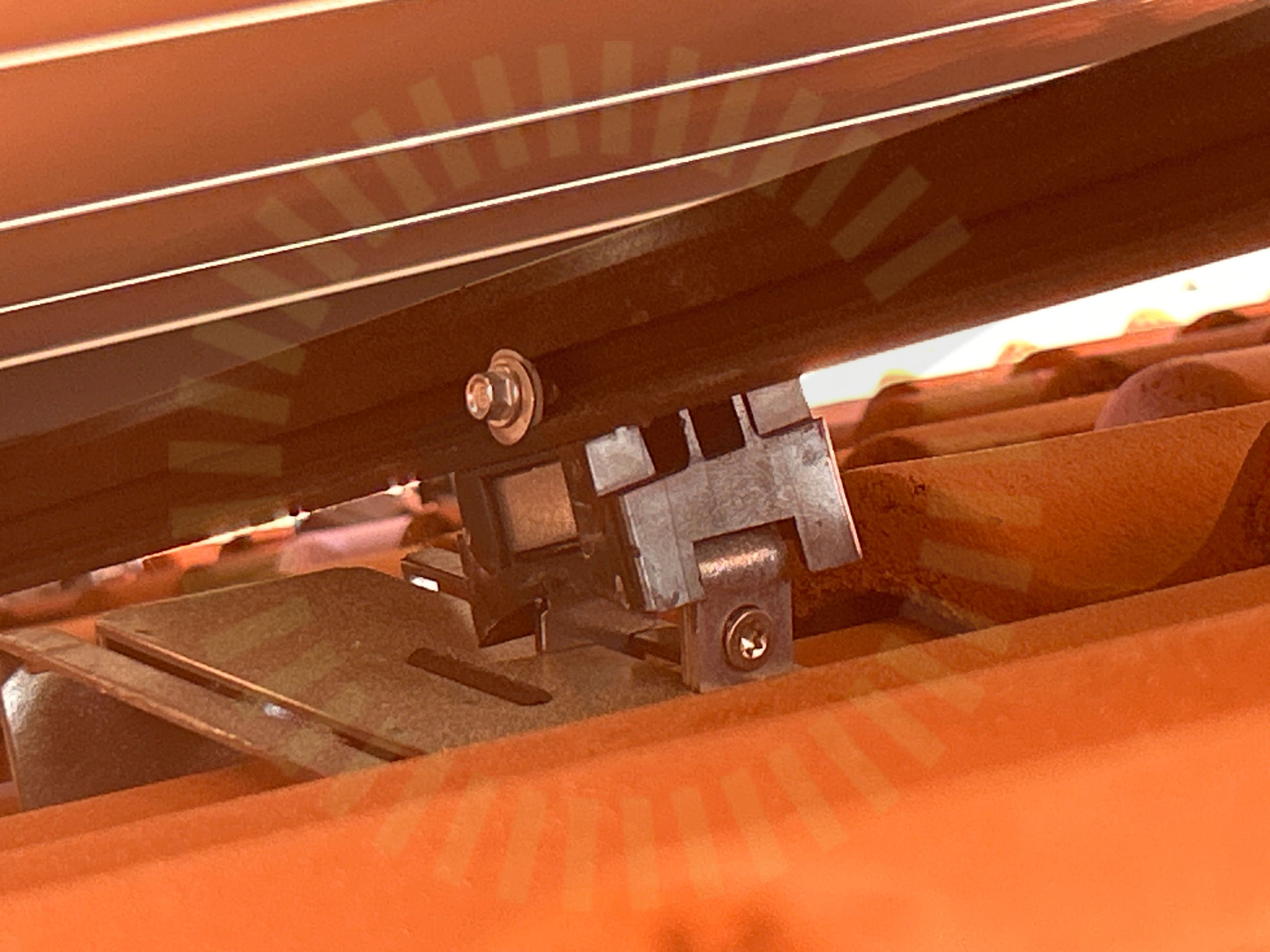

1.1 Främmande material

Inte godkänd

Använda skruvar är inte från tillverkaren av montagesystemet.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 8
Skenornas infästning skruvade

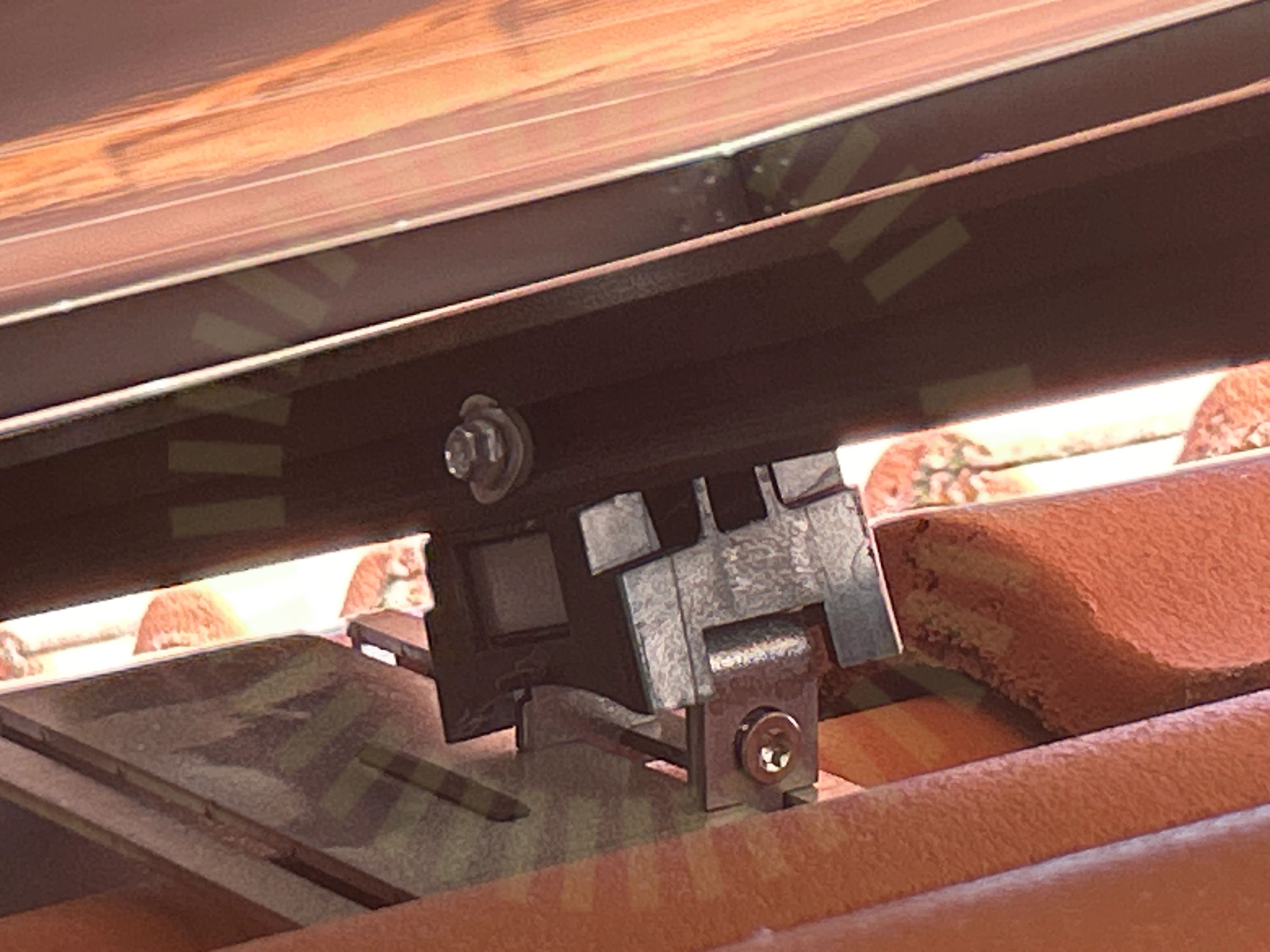

1.2 Skenornas infästning skruvade

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruven är felplacerad.

MI – Montageinstruktion CC90- UNUM på takpannor av betong, Document No 2103010, Sida 5
Takgenomföring

1.3 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

Godkända kontrollpunkter

22/25
DC kabel förläggningFöremål mellan skena och panelramKabeluppfästningKlämmans orienteringKlämmans placering i skenaLäktinfästningMittklämmor skruvPanelramens höjdSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCTakkrokarnas CC skenstartTakkrokstyperTermisk brytpunkt skenorVäderbeständigt materialÄndklämmor

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

3/40
Informering av solceller

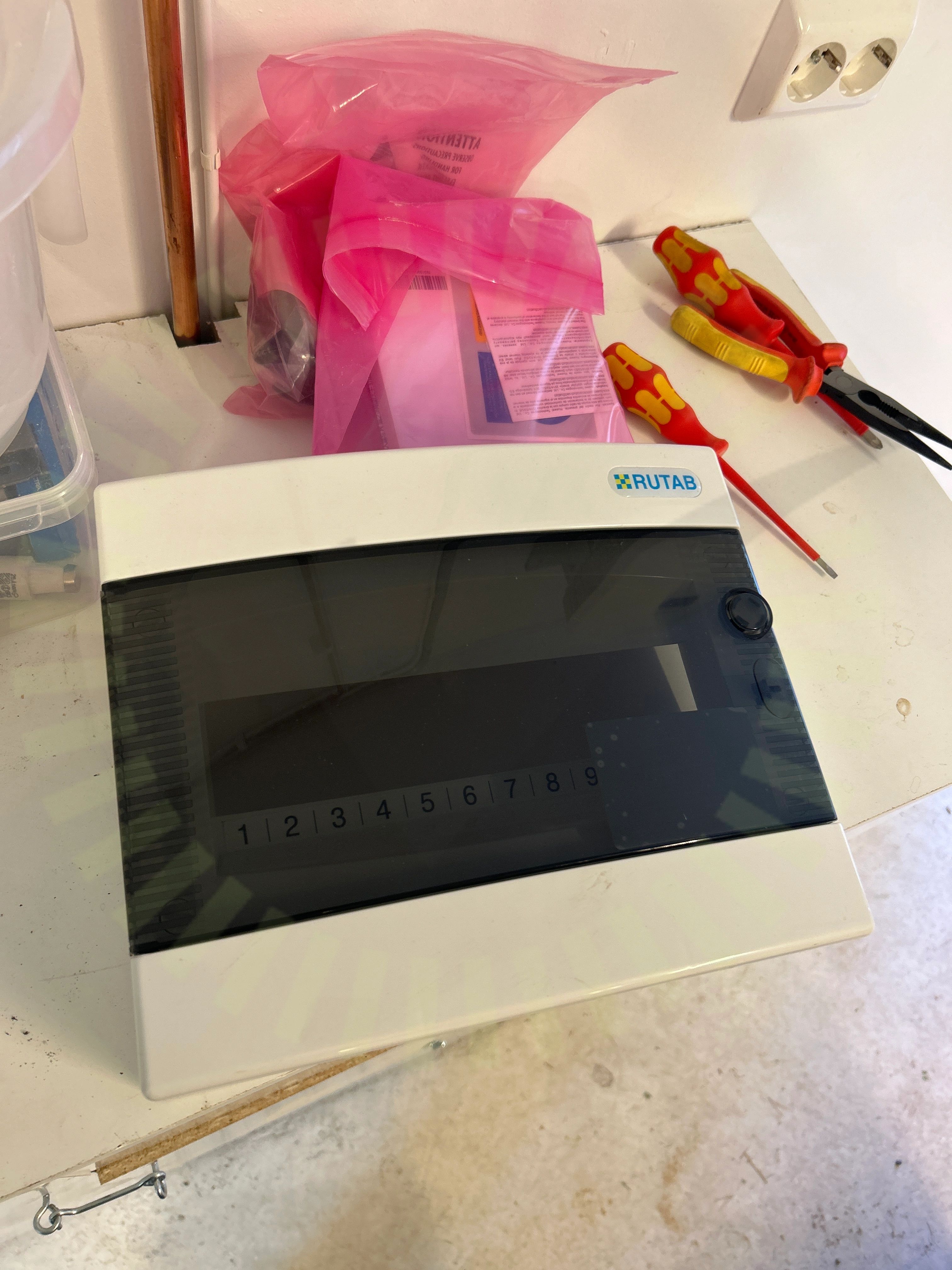

2.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV Skylt saknas på undercentral.

SS 436 40 00 (712.514.101)
Jordning av chassi

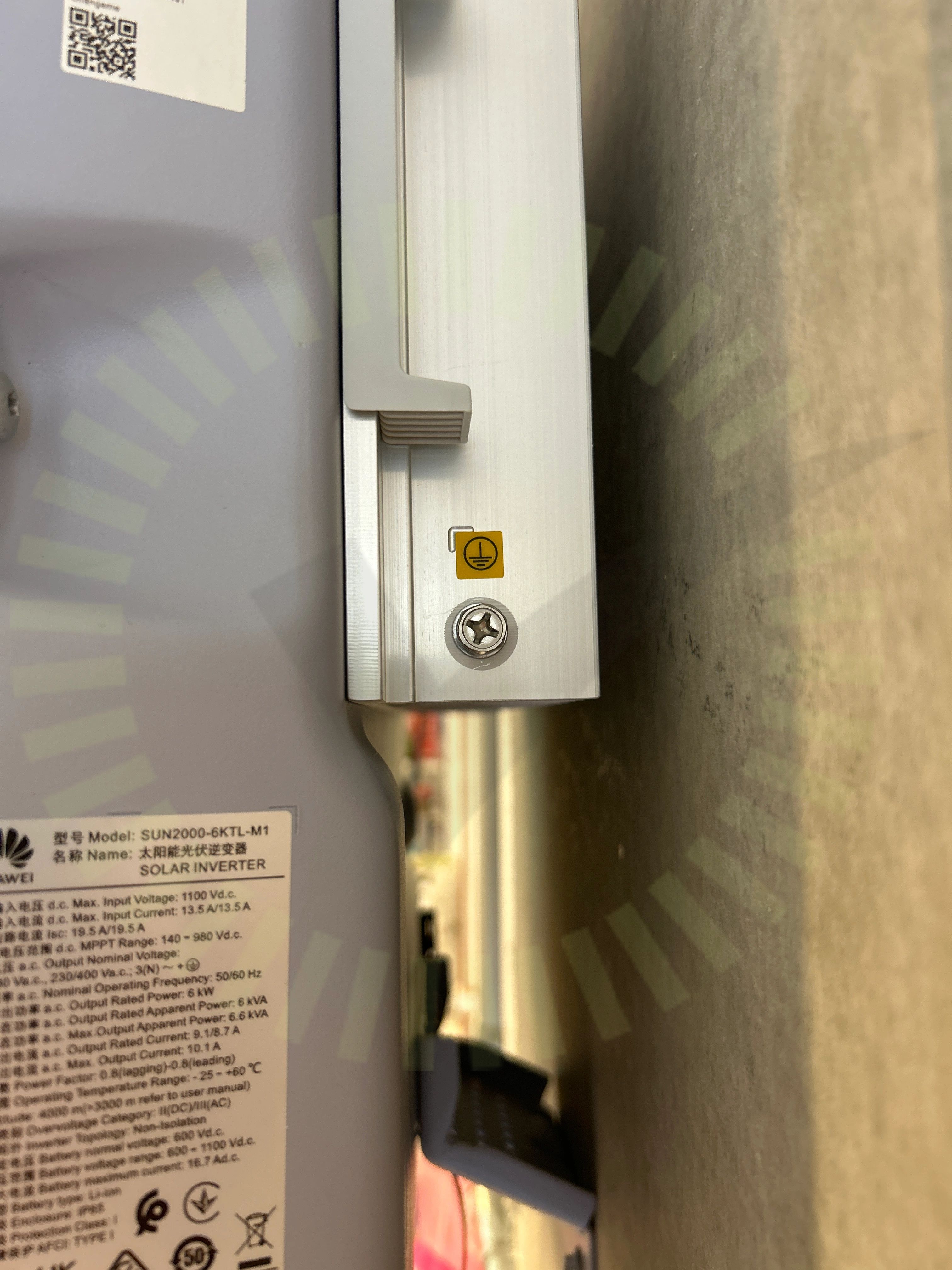

2.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44
Varning för likspänning

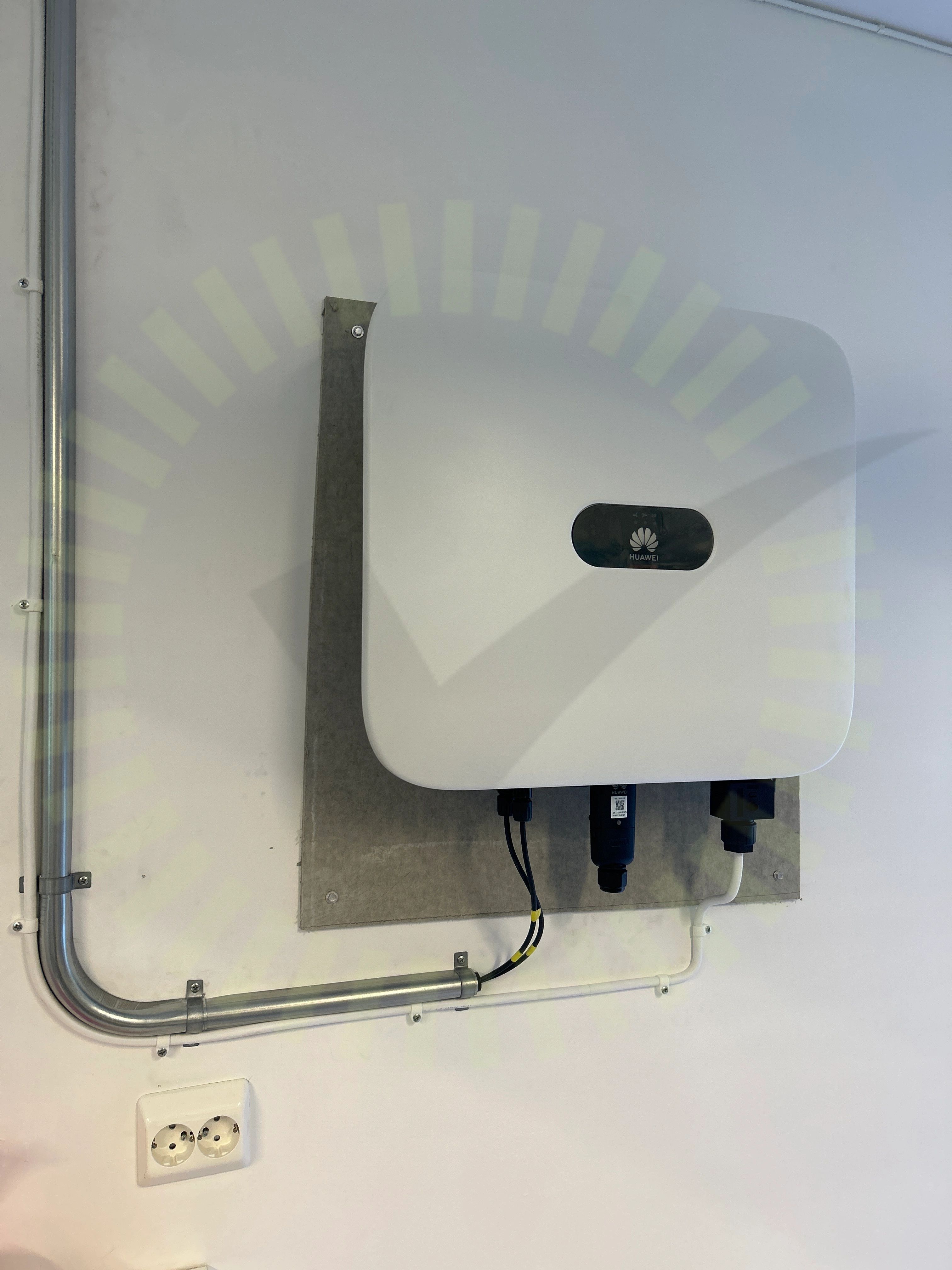

2.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

37/40
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVentilationVäderbeständigt material

JA Solar: JAM54S31 (395-420) MR

Anmärkningar

1/15
Klämmornas placering

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

Godkända kontrollpunkter

13/15
Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/15
Strängförläggning
