Besiktningsrapport

9.3

Installation genom

Otovo

Datum

21 februari 2023

Ort

Värmdö, Stockholms län

Kopplingslåda

Skenskarv

PE Chassi

93% godkända8% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05

MontagesystemWeland Stål: Falsfäste

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1

TillbehörSäkerhetsbrytare DC

TillbehörSäkerhetsbrytare AC

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

4/34

1.1 Avstånd till hav

Inte godkänd

Växelriktaren är placerad för nära havet. Uppskattat 200 meter.

Huawei User Manual Issue 04 (2021-08-10), Sida 20

1.2 Informering av solceller

Inte godkänd

Märkning saknas

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

1.3 Mätprotokoll DC

Inte godkänd

Dokument saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

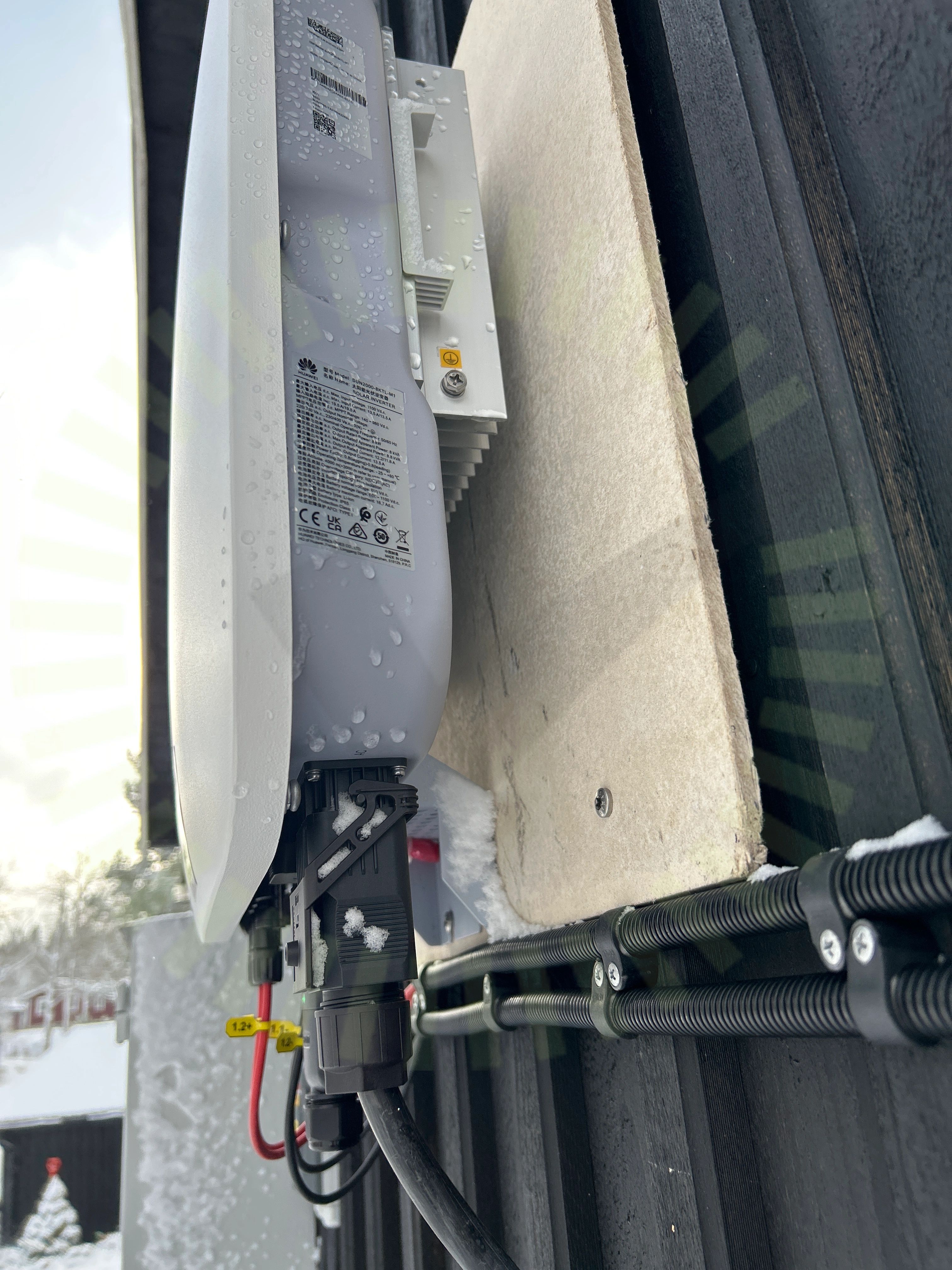

1.4 PE Chassi

Inte godkänd

Växelriktarens saknar extern PE anslutning enligt tillverkarens anvisningar.

Huawei User Manual Issue 04 (2021-08-10), Sida 34

Godkända kontrollpunkter

30/34

AC AnslutningAC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAvståndAvtalBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanFastsäkring av produktHuvudsäkringInfästningInternetKabelKontakterLedare fastspändaMärkningSkadorSträngschemaSäkringTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVinkel

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Säkerhetsbrytare DC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Trina: Vertex DE09.05

Anmärkningar

1/15

4.1 Kopplingslåda

Inte godkänd

Kopplingsdosa utsätts för dragbelastning

Godkända kontrollpunkter

14/15

Böjradie kablageDräneringshålFästenas placeringFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeKontakterMellanrum panelramPunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Weland Stål: Falsfäste

Anmärkningar

1/18

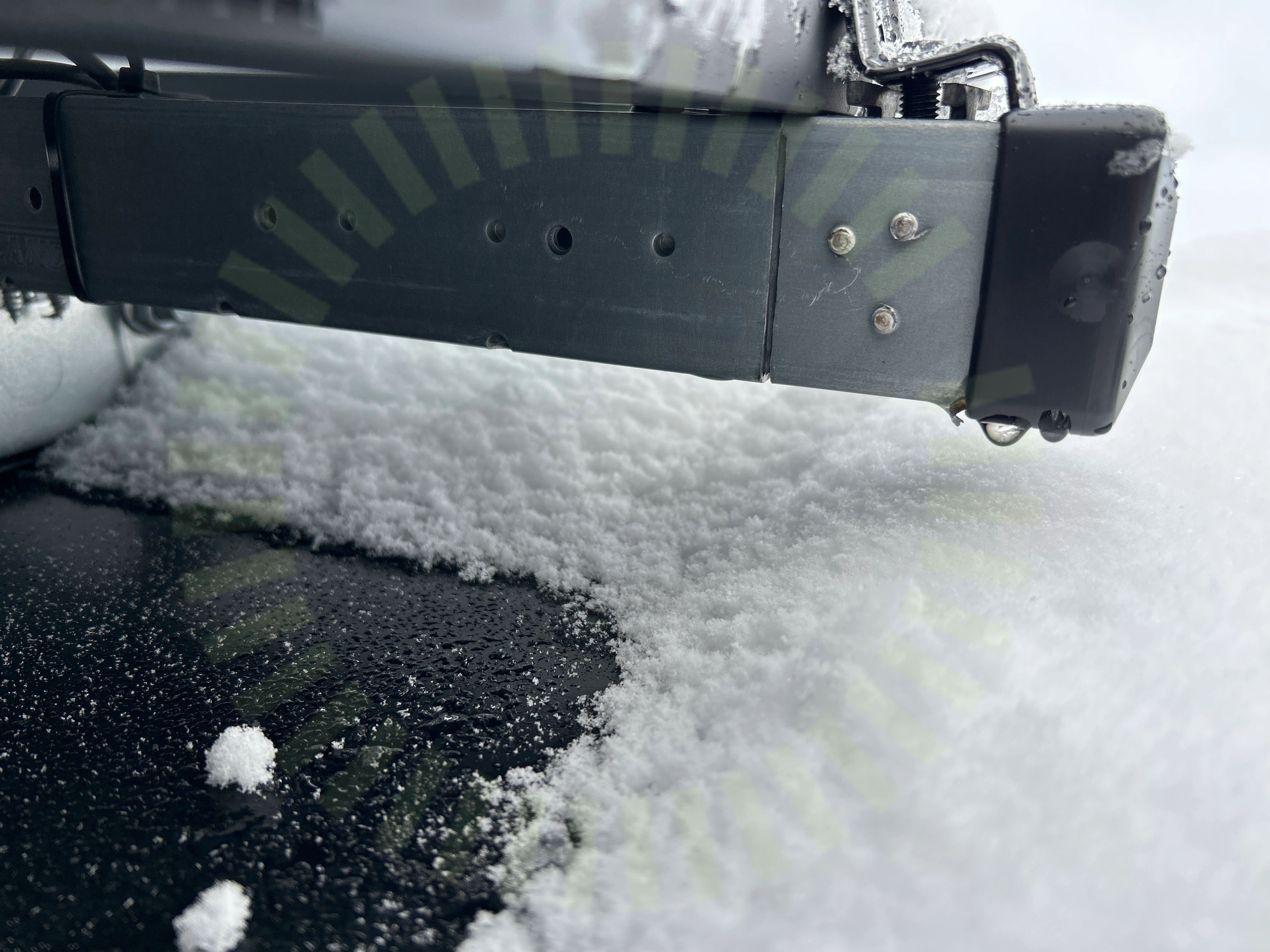

5.1 Skenskarv

Inte godkänd

Skenan är inte skarvad enligt tillverkarens anvisningar

MA5101 Sid 1 (1) | Version 4 - 220829

Godkända kontrollpunkter

17/18

Främmande materialInfästningar CCKabeluppfästningMittklämma rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkyddSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skena Ändklämmor skruv
