Besiktningsrapport

7.6

Installation genom

GuldSolByggen

Datum

8 februari 2023

Ort

Märsta, Stockholms län

Dragavlastade

Säkerhetsavstånd

Skena överhäng

+ 8

81% godkända19% ej godkända

Om installationen

PanelerTrina: Vertex DE09.08

MontagesystemESDEC Lutande Panntak

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörElmaterial: Kapsling

Installerad av GuldSolByggen som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

ESDEC Lutande Panntak

Anmärkningar

10/27

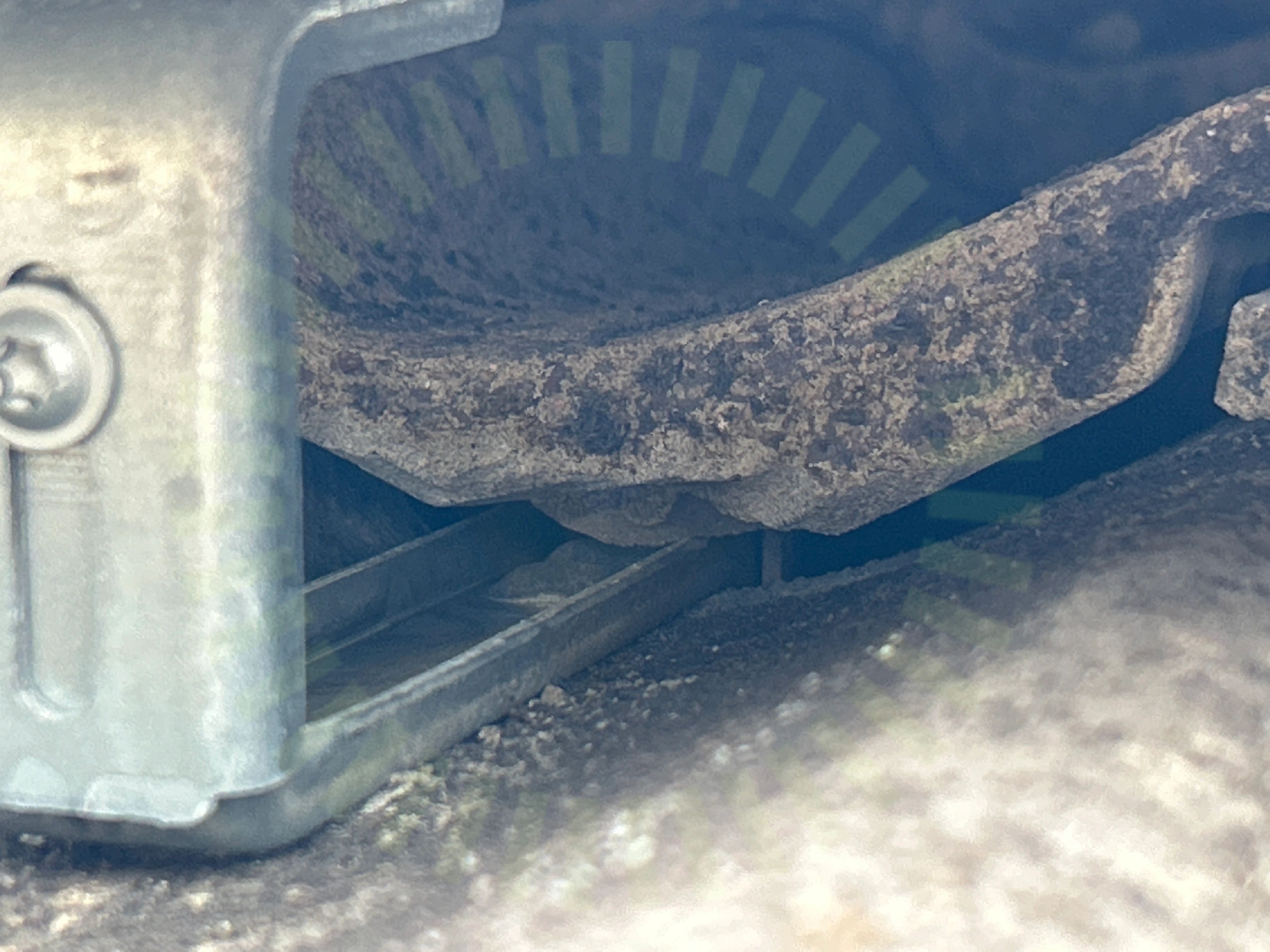

2.1 Anpassade takpannor

Rekommendation

Pannan är inte tillräckligt urfilad.

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 09

2.2 Avstånd mellan takkrokar

Inte godkänd

Lastberäkning saknas. Högsta uppmätta CC mått landskap 105cm. Porträtt 120cm.

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 17

2.3 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv saknas.

BRUKSAMVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 18

2.4 Infästning skena

Inte godkänd

Skenan är inte infäst i takkroken.

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

2.5 Kabeluppfästning

Inte godkänd

Hängande kablar. Tillförlitlig uppfästning saknas.

SS 436 40 00 (712.521.101 och 522.8.4)

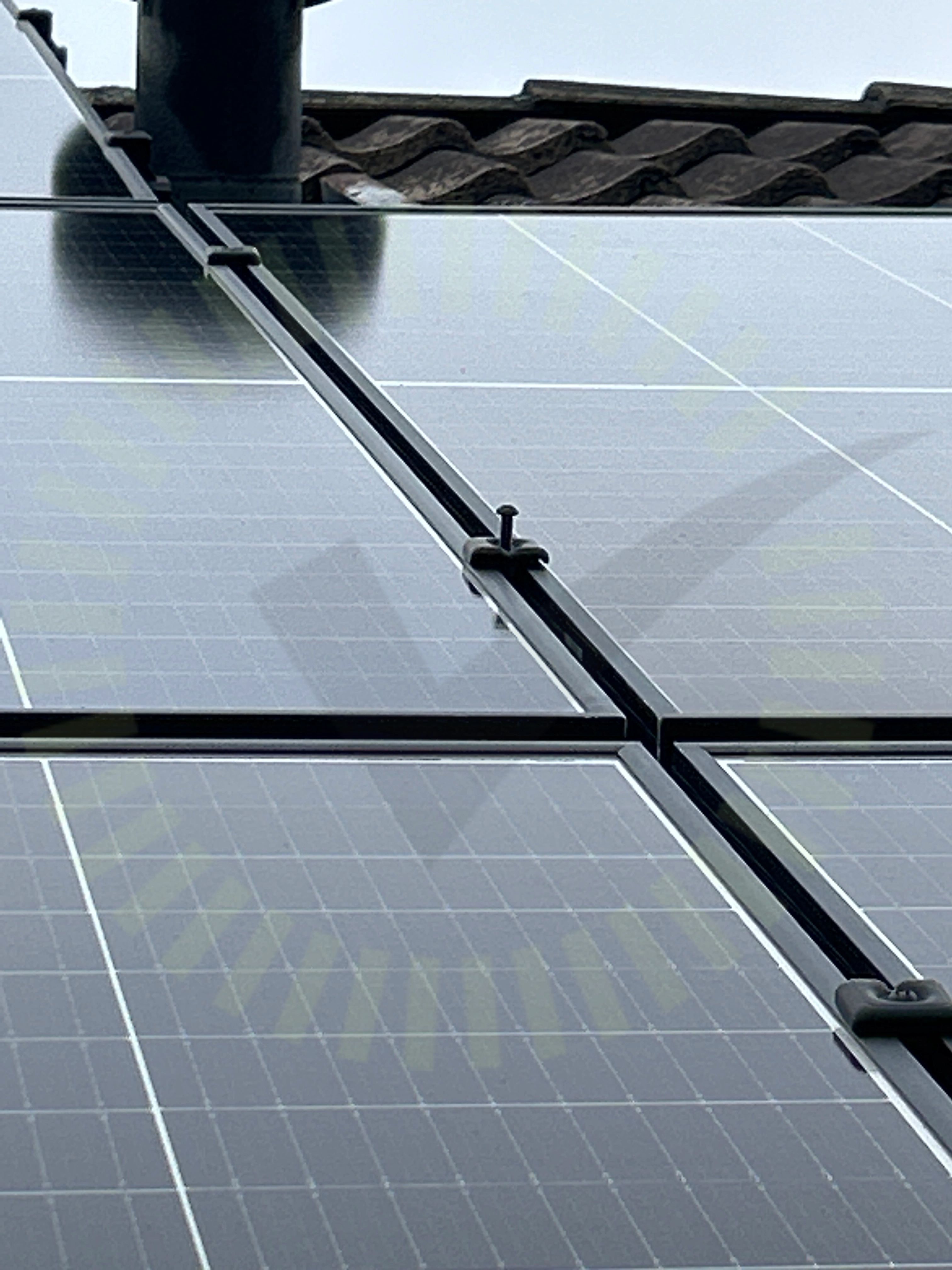

2.6 Mittklämmor

Inte godkänd

Mellanklämma är inte åtdragen.

Tillverkarens anvisningar

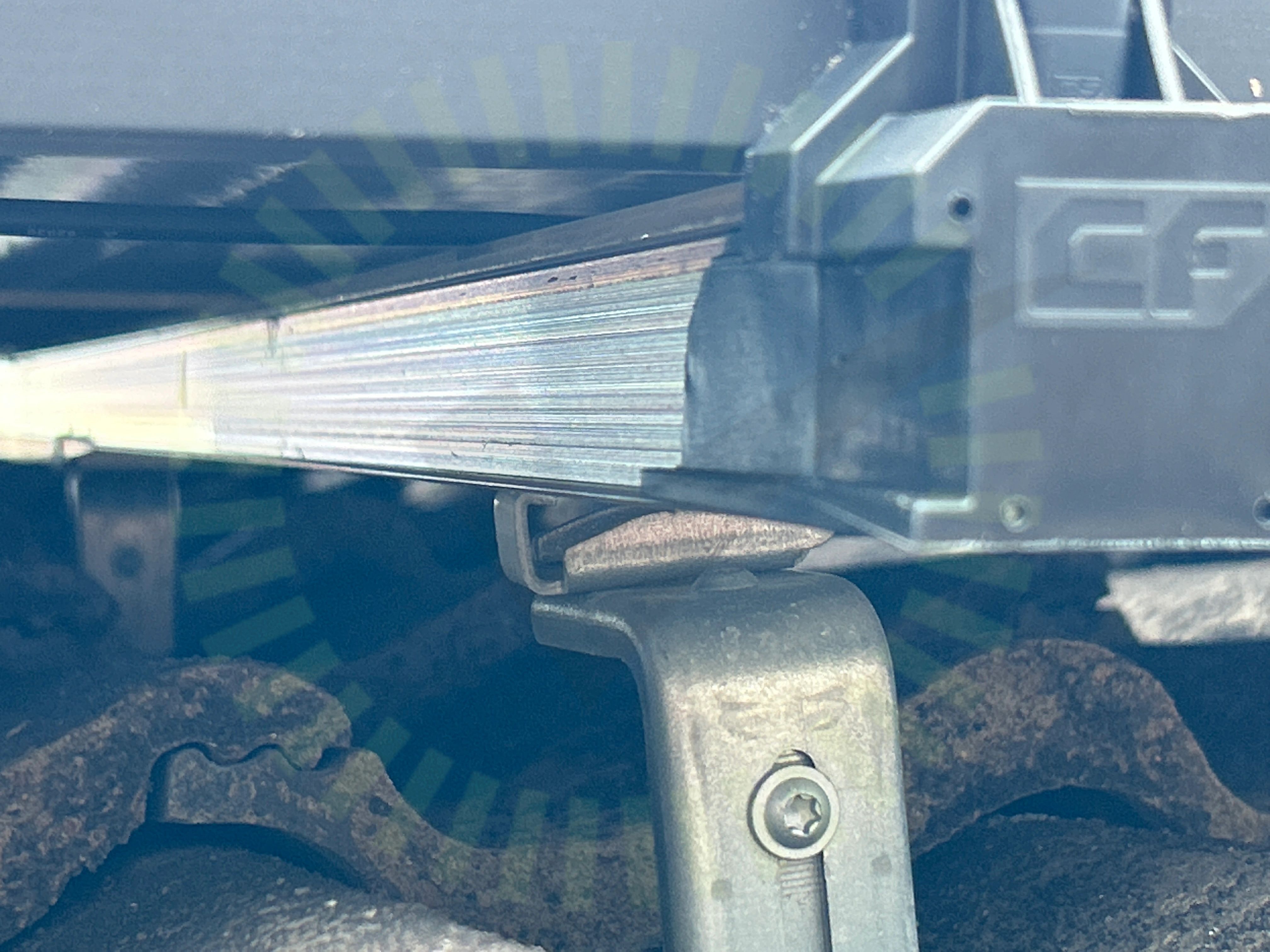

2.7 Skena överhäng

Inte godkänd

Skenans överhäng överskrider tillverkarens gränser

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10

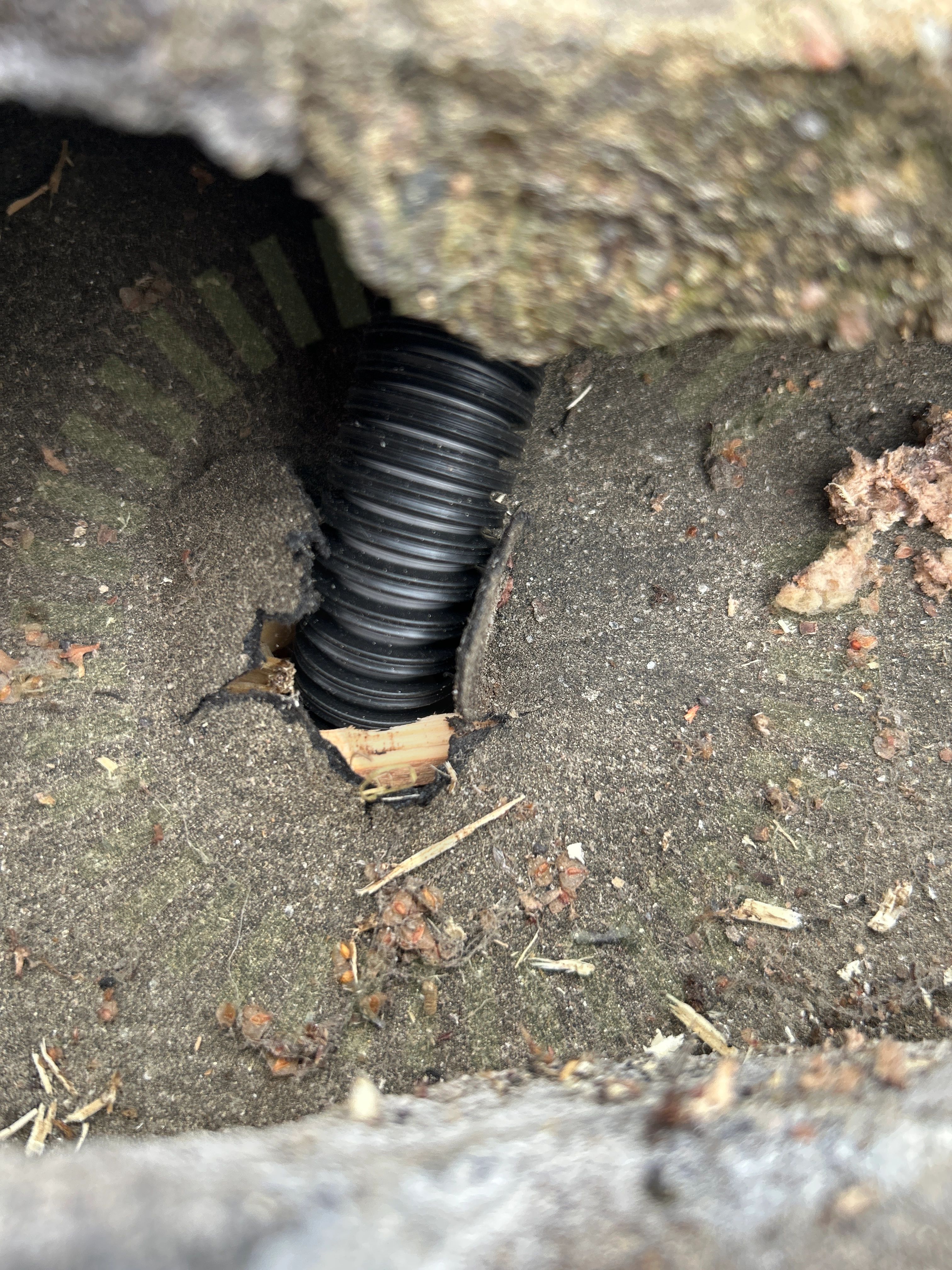

2.8 Takgenomföring

Inte godkänd

Takgenomföring saknar tillförlitlig tätning.

2.9 Snö- och Vindlastberäkning

Inte godkänd

ESDEC anläggning. Lastberäkning är gjord för VanDerValk.

Tillverkarens montageanvisningar

2.10 Säkerhetsavstånd

Inte godkänd

Panelerna är monterade utan det säkerhetsavståndet som tillverkaren kräver.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter

Godkända kontrollpunkter

17/27

BärläktFrämmande materialKlämräckvidd för ställbart fästeMontering av takkrokarPanelens ramhöjdPanelstorlekShimsSkadorSkarp kantSkarvning av skenaSkyddTakkrok infästningTakkrokens orienteringTaklutningVäderbeständigt materialÄndfästenÄndklämmor

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

7/31

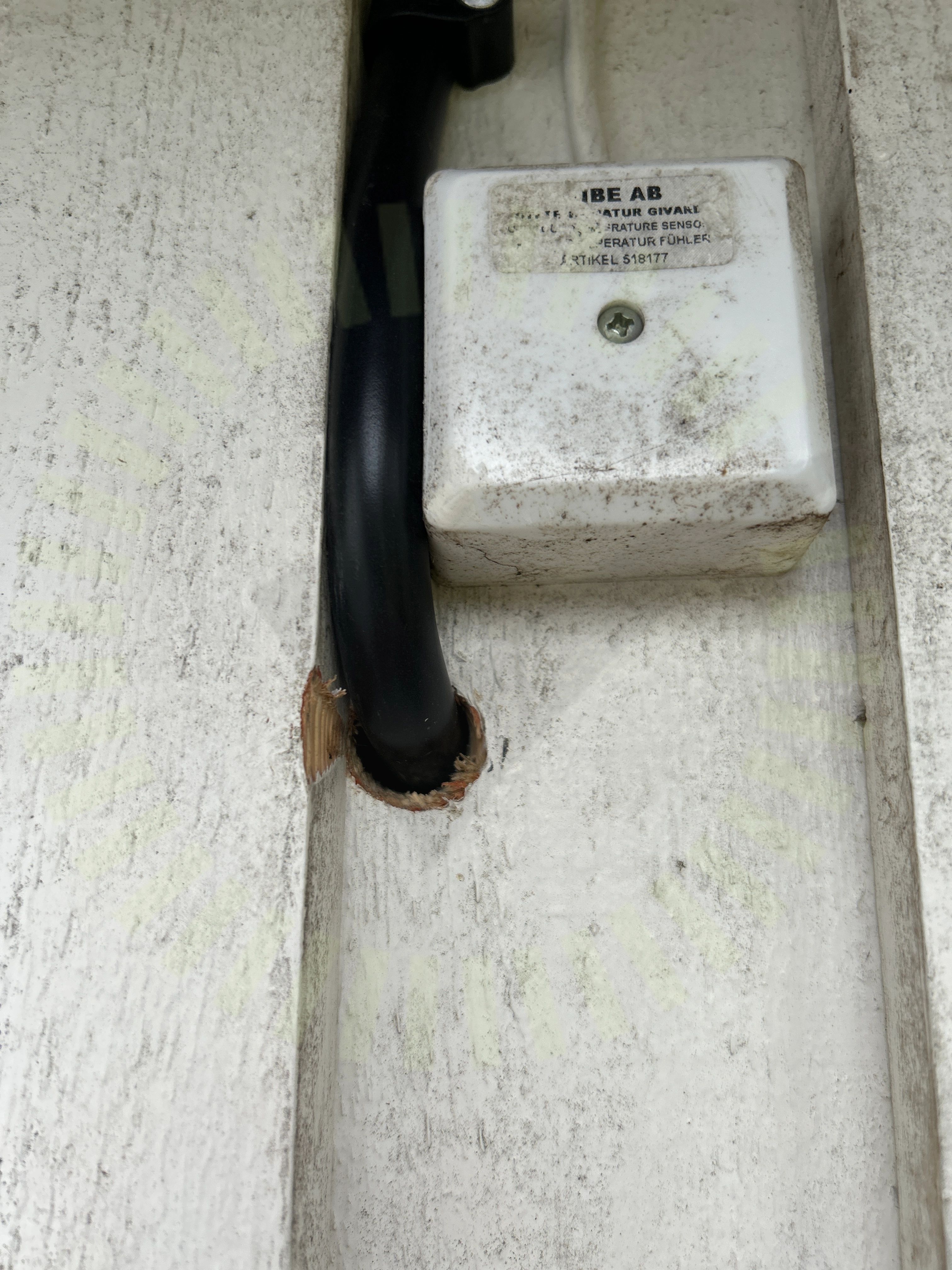

3.1 AC Genomföringar

Inte godkänd

Genomföring är inte tätad.

SS 436 40 00 (527.2.1)

3.2 Huvudsäkring

Rekommendation

Installerad effekt överstiger huvudsäkringens kapacitet.

3.3 Informering av solceller

Inte godkänd

Märkning saknas vid anslutningspunkten

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

3.4 Mätprotokoll DC

Inte godkänd

Dokument saknas

ELSÄK-FS 2022:1 (3 kap. 6 §)

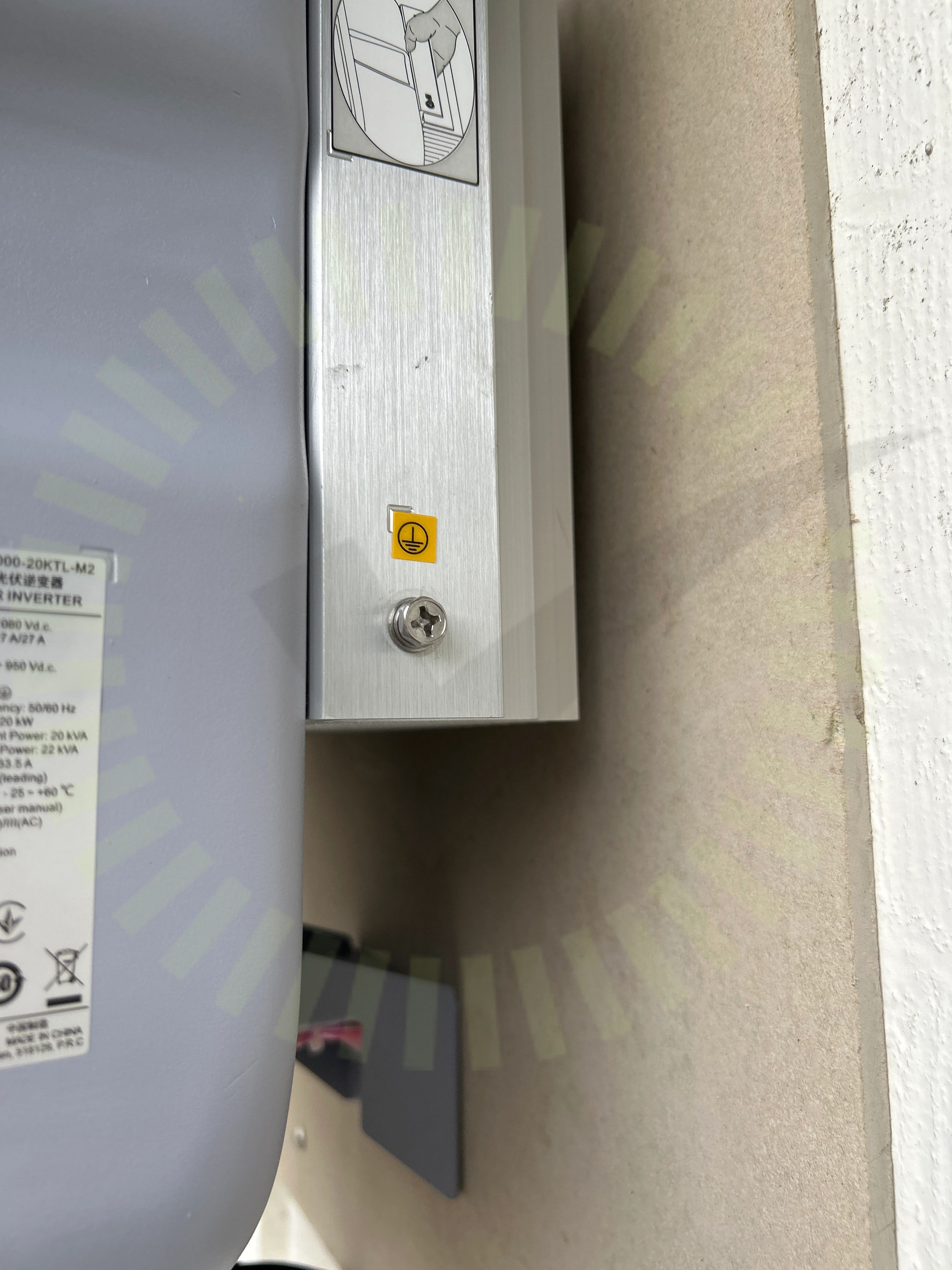

3.5 PE

Inte godkänd

Växelriktare saknar extern PE anslutning enligt tillverkarens anvisningar.

Tillverkarens anvisningar

3.6 Strängschema

Inte godkänd

Dokument saknas

ELSÄK-FS 2022:1 (3 kap. § 6)

3.7 Varning för backspänning

Inte godkänd

Märkning saknas vid anslutningspunkten.

SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

24/31

AC BöjradieAC FörläggningAC kabel skarp kantAC Skador på kabelAnslutningAvståndBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFastsäkring av produktFörskruvningInfästningKabelKontakterLedare fastspändaMärkningTillförlitligt fästUtrymmeVarning för likspänningVinkel

Trina: Vertex DE09.08

Anmärkningar

1/11

4.1 Dragavlastade

Inte godkänd

Kablage utsätts för dragbelastning

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

9/11

DräneringshålFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrumPlaceringSkadorSkugga

Ej tillgängligt vid besiktning

1/11

Strängförläggning

Villa, ESDEC Lutande Panntak

Anmärkningar

1/1

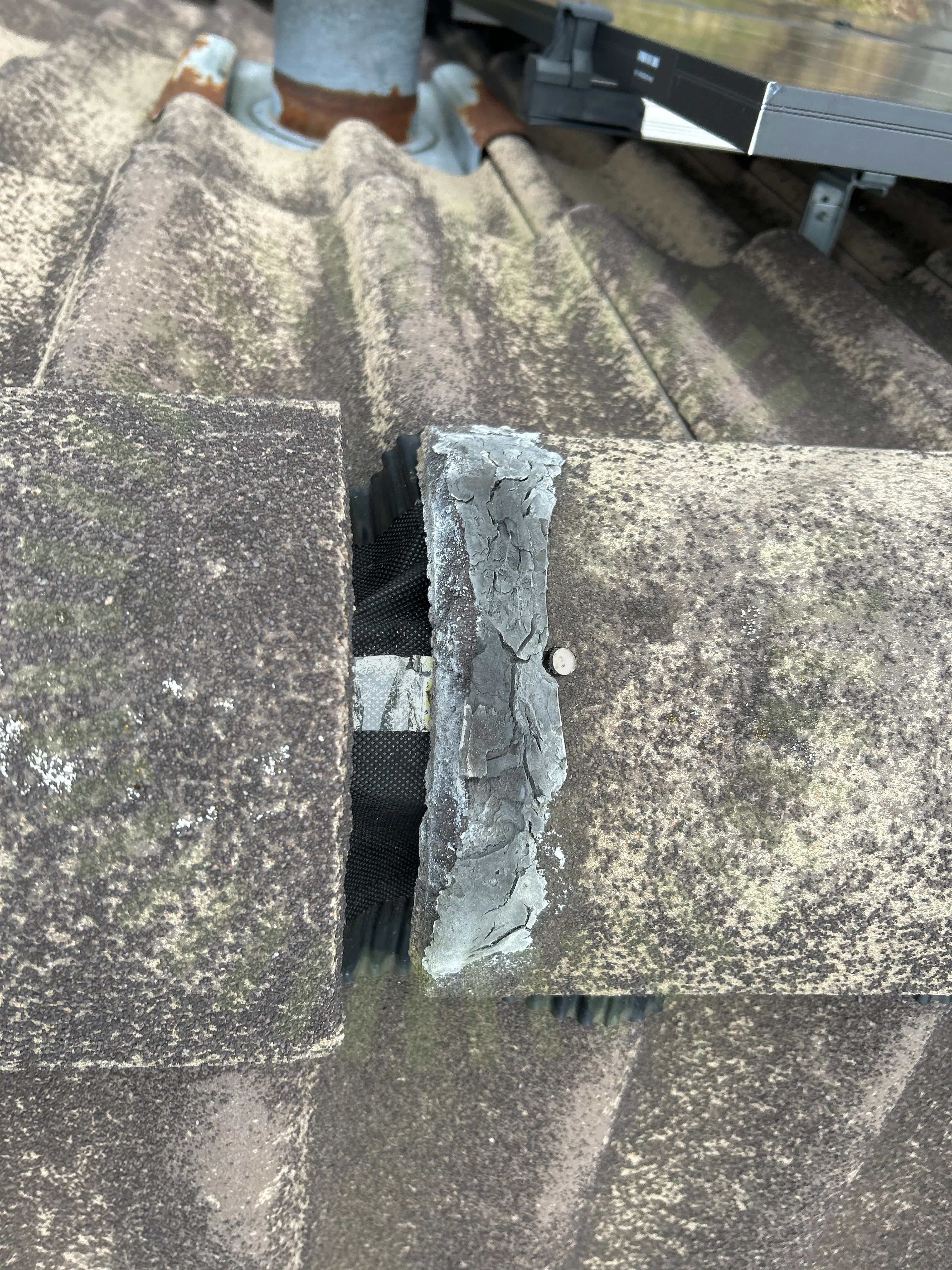

5.1 Nockpannor.

Rekommendation

Nockpannor är inte korrekt återställda.
