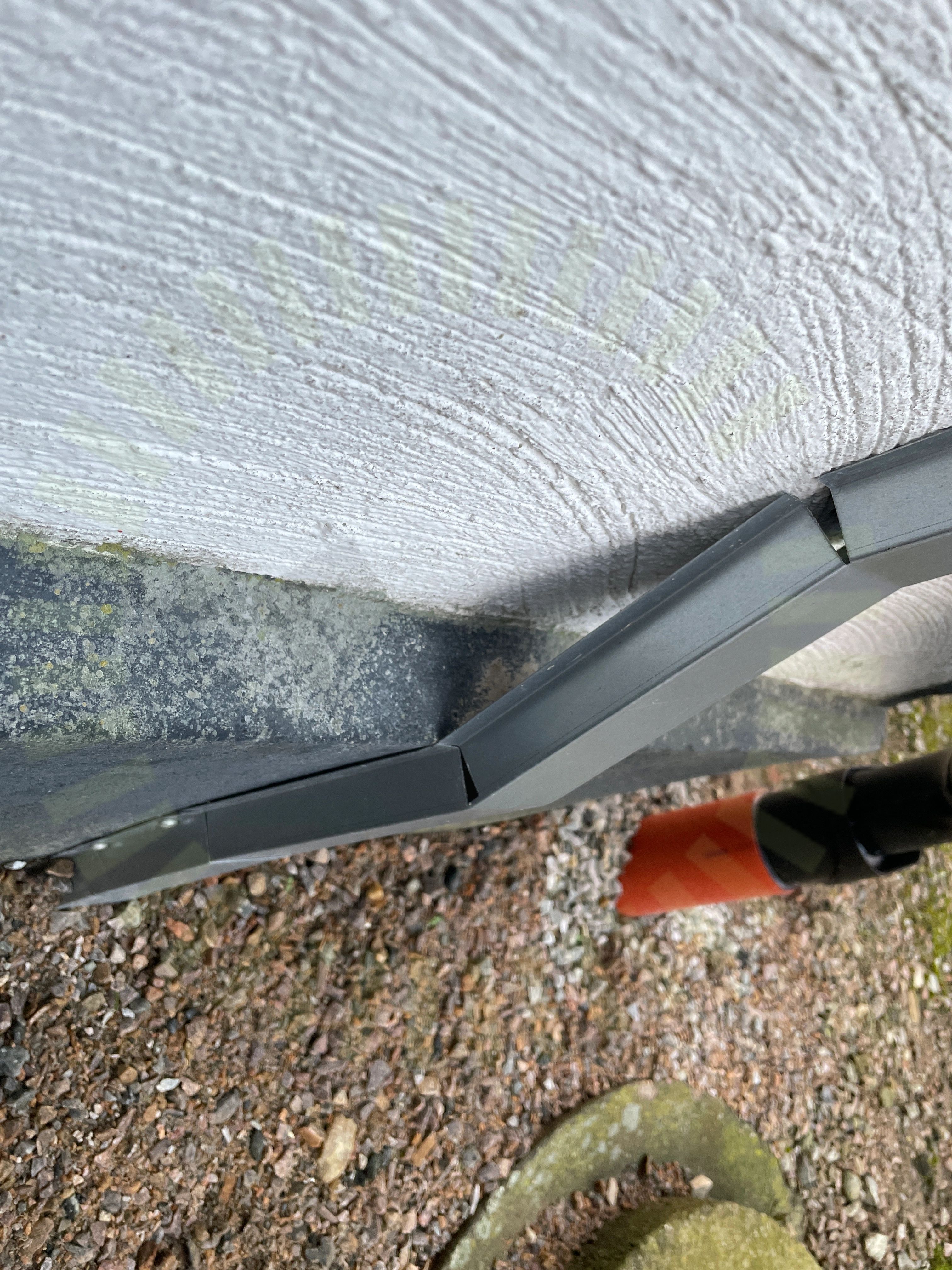

1.1 Kablage: Gnagarsäkert förlagt
Inte godkändKablage är ej gnagarsäkert förlagt, ej heller skyddat med OMG rör där inte kabelskydd skyddar.
Besiktningsrapport
8.9
Installation genom
Sesol
Datum
20 december 2023
Ort
Skegrie, Skåne län
90% godkända10% ej godkända
Om installationen
PanelerLongi: LR5-54HABB
MontagesystemNordmount: Plåttak
VäxelriktareHuawei: SUN2000-12-25KTL-M5
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/4Godkända kontrollpunkter
3/4AvtalMätprotokoll DCSträngschema
Plåttak, Longi: LR5-54HABB
Anmärkningar
3/17
2.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
Stäubli MA711 ver 10.2022, sid 4/4
2.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon.
Installation Manual for LONGi Solar PV Modules, V17, Sida 12-15
2.3 Överlappning
Inte godkändDå ändklämma är felmonterad så uppfylls inte kraven som tillverkaren ställer.
Installation Manual for LONGi Solar PV Modules, V17, Sida 12
Godkända kontrollpunkter
14/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Plåttak, Nordmount: Plåttak
Anmärkningar
3/19
3.1 Skador
Inte godkändSkador noterade på montagesystemet. Hål för gamla/felaktiga infästningar är inte tätat korrekt.

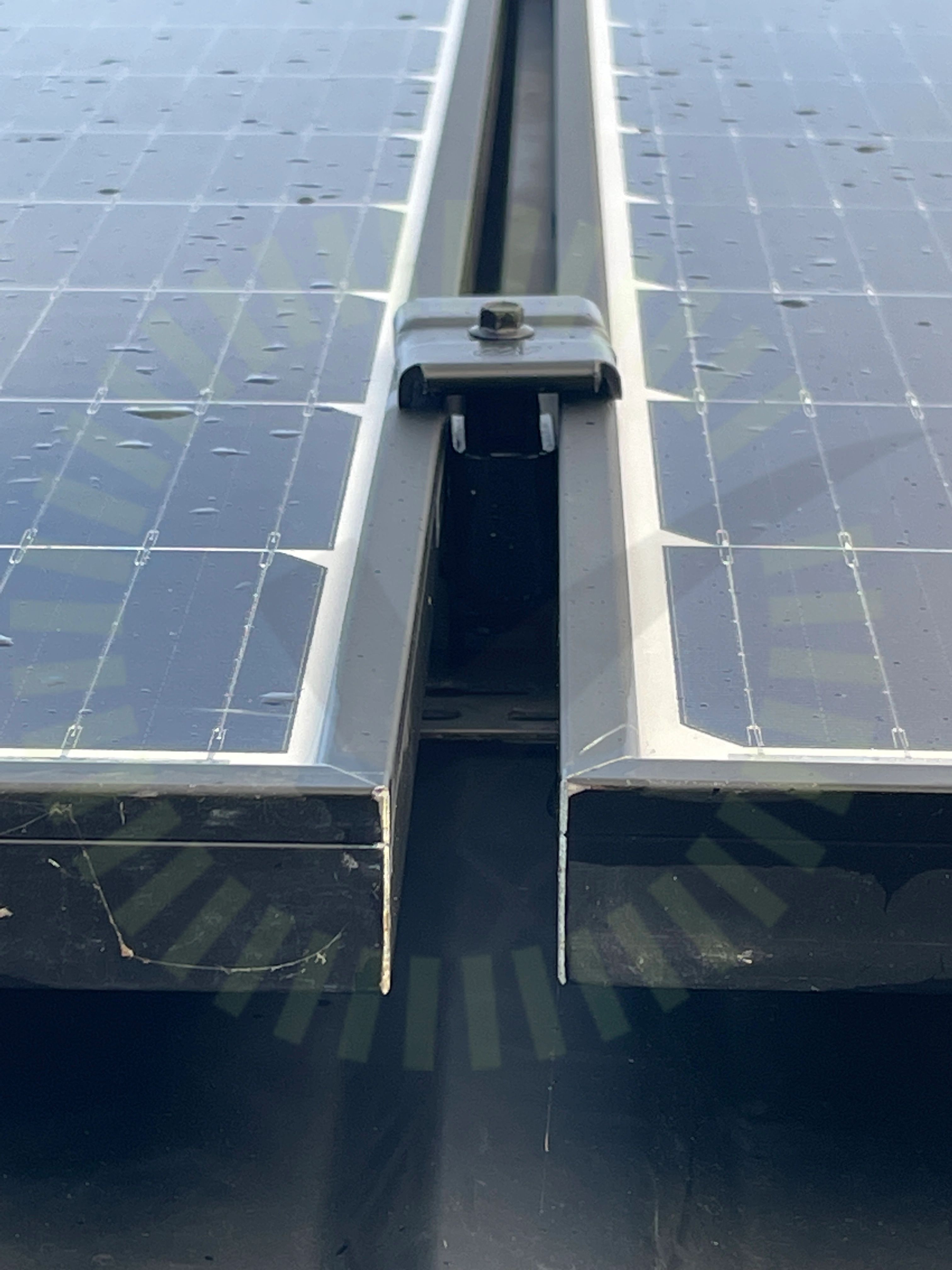

3.2 Mittklämmor
Inte godkändMittfästen är snett monterat.
3.3 Ändklämmor
Inte godkändÄndklämma ligger inte emot panelens ram.
Nordmount: Monteringsanvisning Plåttak Version 1 - 230309, Sida 3
Godkända kontrollpunkter
16/19CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningKrav på takSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTermisk brytpunkt skenorVäderbeständigt material
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
5/39

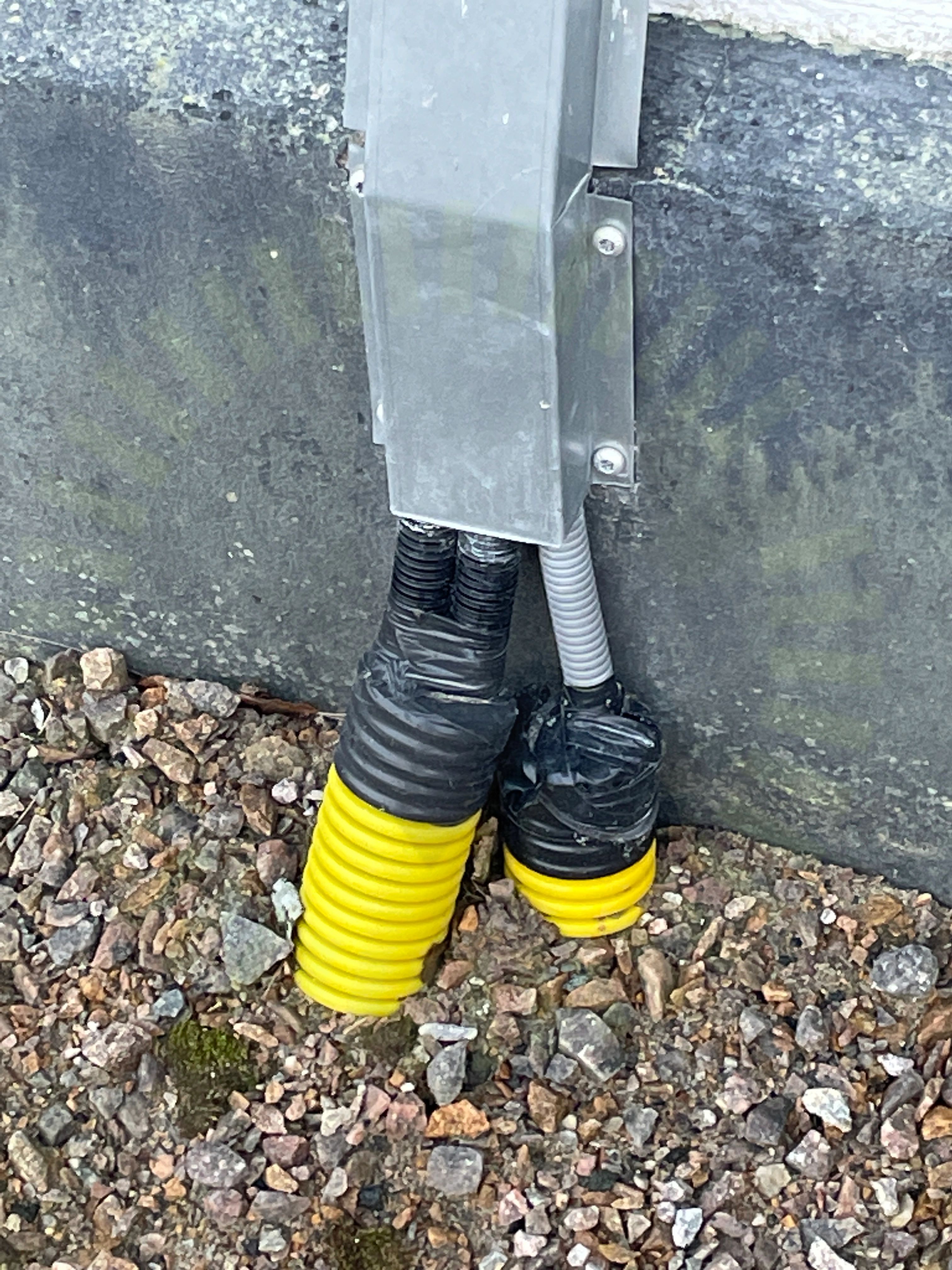

7.1 Mekanisk påverkan
Inte godkändKablage är inte förlagt eller skyddat för mekanisk påverkan genom slag eller stöt.
SS 436 40 00 (522.6.2)
7.2 Skarp kant
Inte godkändKablage ligger mot skarp kant.
SS 436 40 00 (522.8.11)
7.3 Stress på kontakter
Inte godkändVäxelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.
SS 436 40 00 (712.526.1)
7.4 Väderskydd
RekommendationTillverkaren anvisar att växelriktaren bör placeras skyddat från direkt solljus.
SUN2000-(12KTL-25KTL)-M5 Series User Manual 2023-04-12, Sida 25

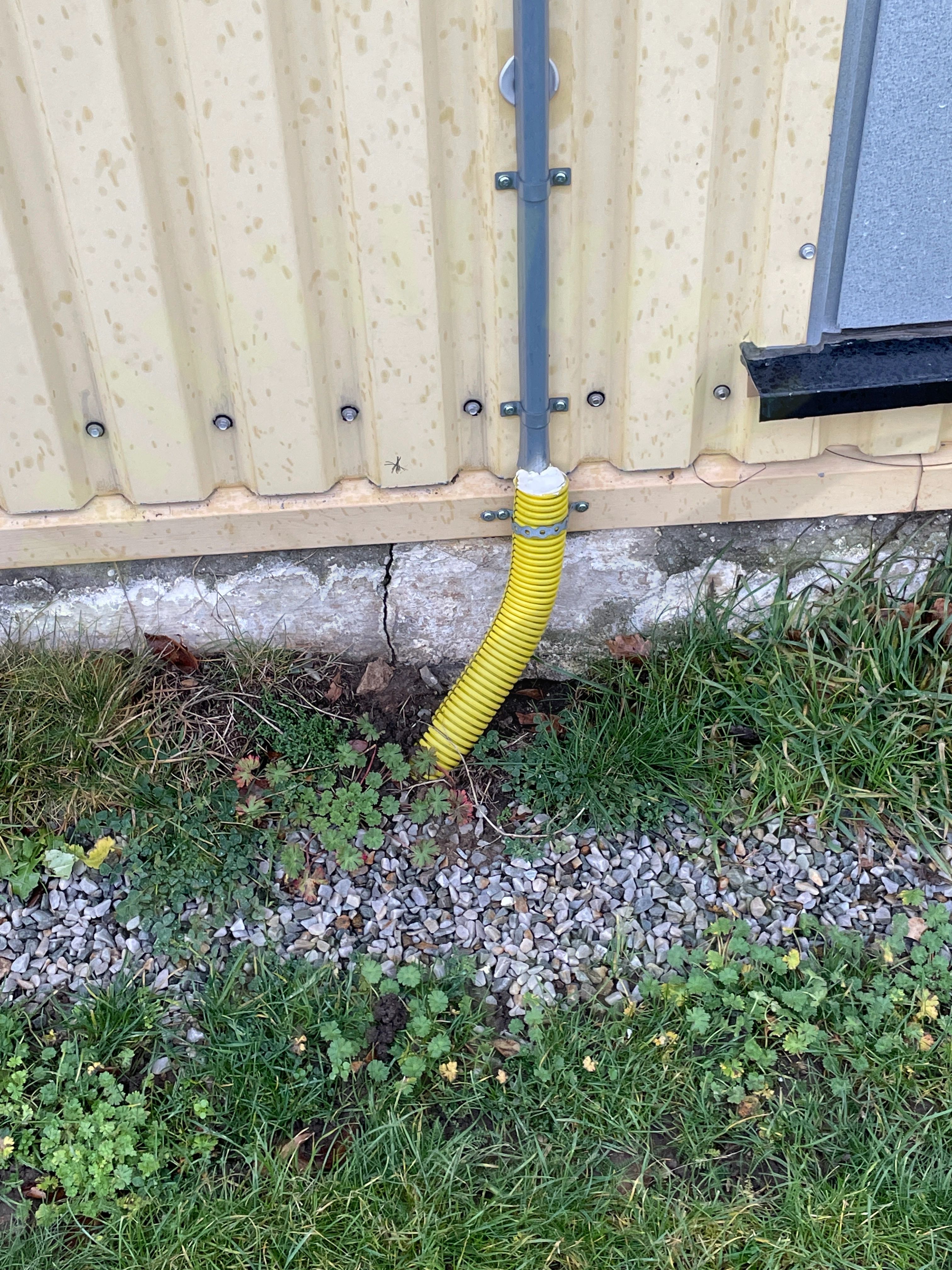

7.5 Väderbeständigt material
Inte godkändAnvänt material ej väderbeständigt.
Godkända kontrollpunkter
34/39AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektPlaceringSkadat kablageSträngdesignSäkringsdimensionTillgänglighetUtrymmeVäxelriktarens IP klassning
