Institutet för Solenergikvalitet

Besiktningsrapport

7.1
x

Installation genom

AllSol Norden AB

Datum

15 maj 2024

Ort

Rönnäng, Västra Götalands län
Takkrokarnas CC
Kopplingslåda böjradie
Stress på kontakter
78% godkända22% ej godkända

Om installationen

PanelerDenim: U N3 XXX BBG 120H
OptimerareTigo TS4-A-O
MontagesystemWeland Stål: Råspont
VäxelriktareFronius: Symo GEN24 6.0-10.0 Plus
TillbehörSäkerhetsbrytare AC
AllSol Norden AB

Installerad av AllSol Norden AB som har ett medelhögt snittbetyg på 8.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Optimerare

Anmärkningar

1/6

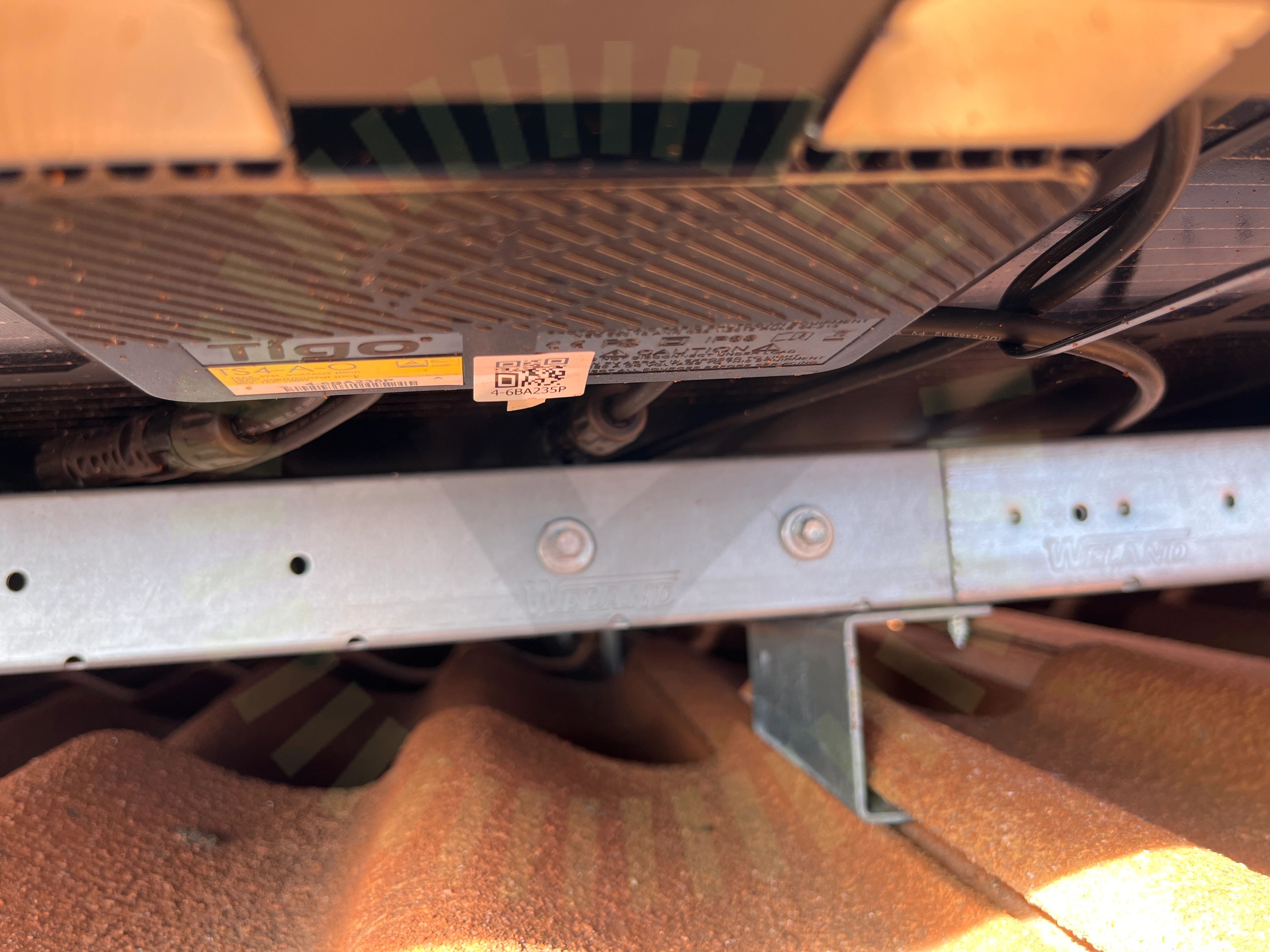

Infästning

2.1 Infästning

Inte godkänd

Optimerare är infäst på fel håll baserat på ramens tjocklek.

Tigo TS4-A-O Datasheet | Rev 1.2 | 2023.06.08

Godkända kontrollpunkter

5/6
DC KontakterFastsäkring av produktKabeluppfästningPlaceringSkada

Säkerhetsbrytare AC

Anmärkningar

1/7

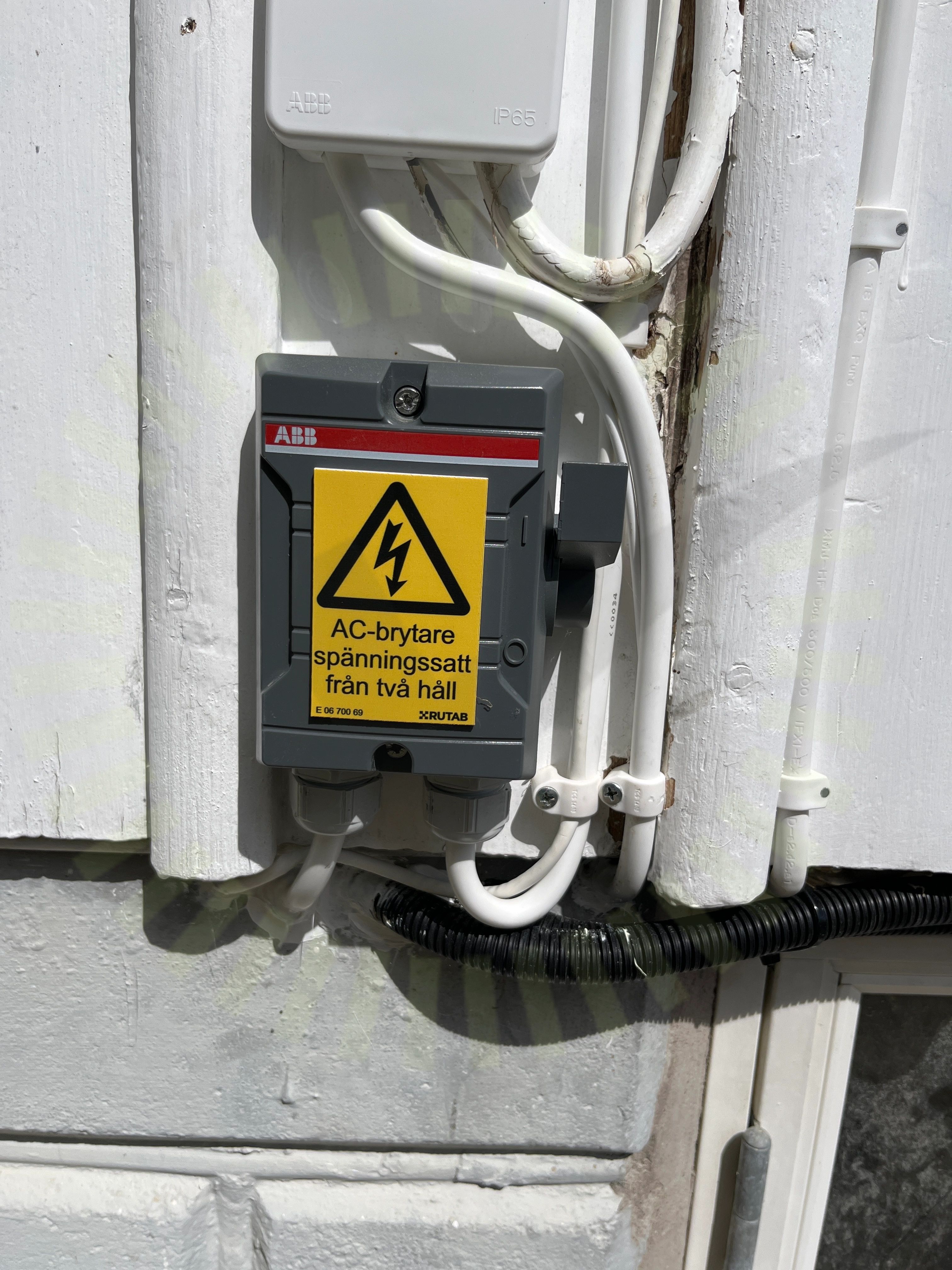

Identifiering

3.1 Identifiering

Inte godkänd

Arbetsbrytarens funktion är inte tydlig. Märkning som anger vad den är till för saknas.

SS 436 40 00 (514.1)

Godkända kontrollpunkter

6/7
Anslutningar i brytareEgenskaperInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Denim: U N3 XXX BBG 120H

Anmärkningar

6/15

4.1 Avstånd till hav

Inte godkänd

Panelerna är monterade 300 m från havet och saknar skyddsåtgärder anvisade av tillverkaren.

Installation manual Denim V.Feb-2024-1, Sida 6

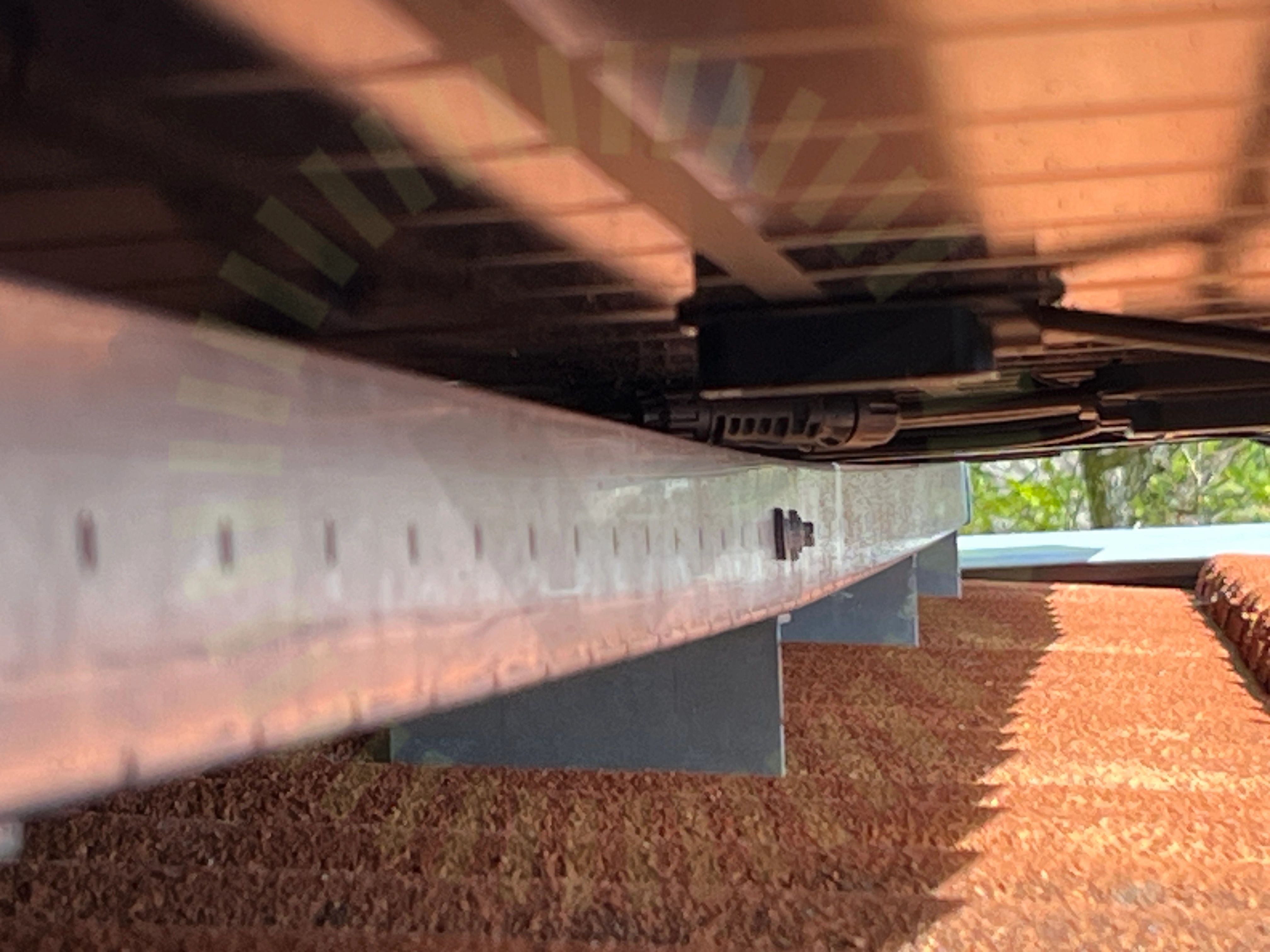

Föremål mot bakstycke

4.2 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

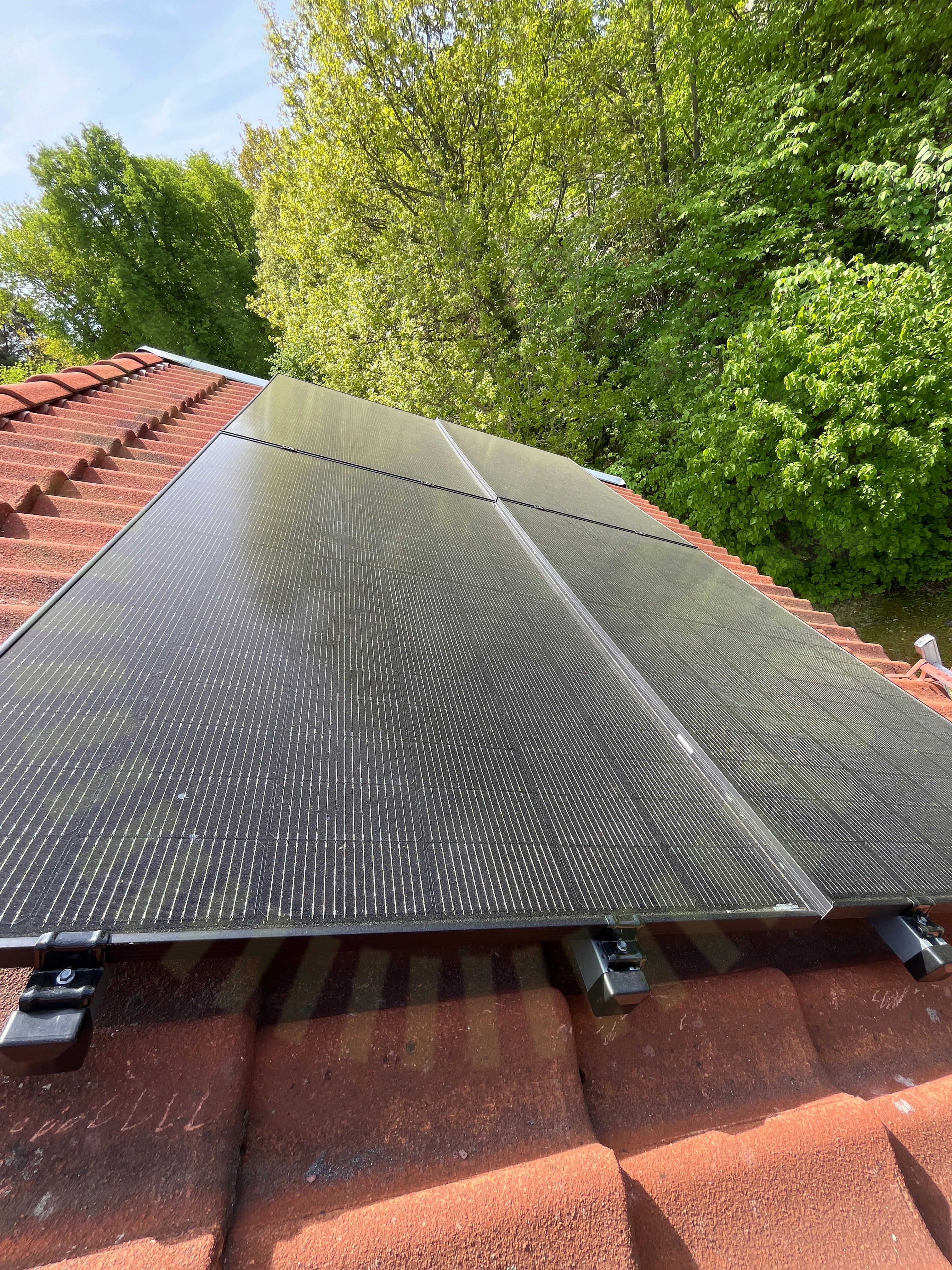

Klämmornas placering

4.3 Klämmornas placering

Inte godkänd

Klämmorna får inte placeras på kortsidorna.

Installation manual Denim V.Feb-2024-1, Sida 10-12

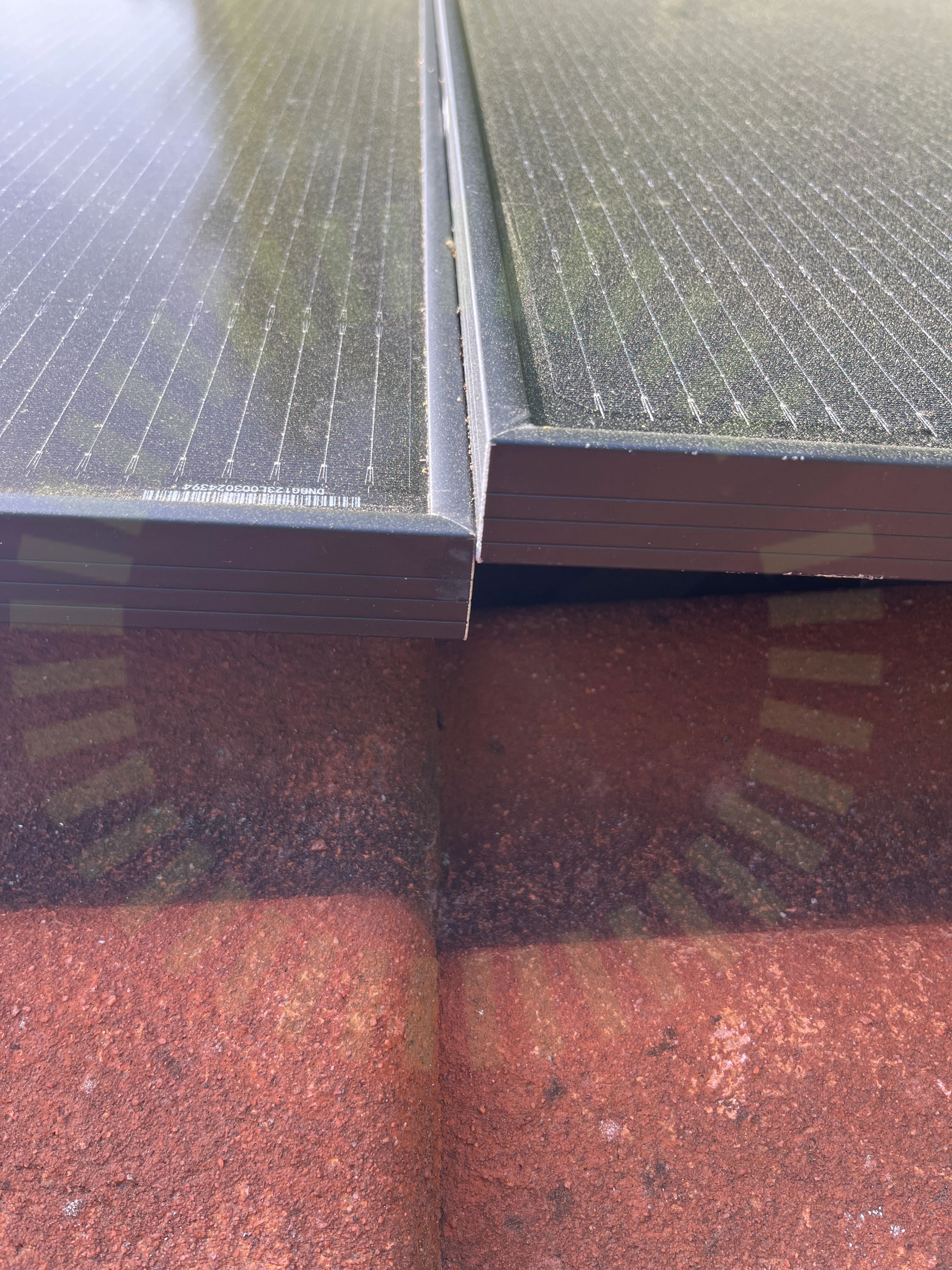

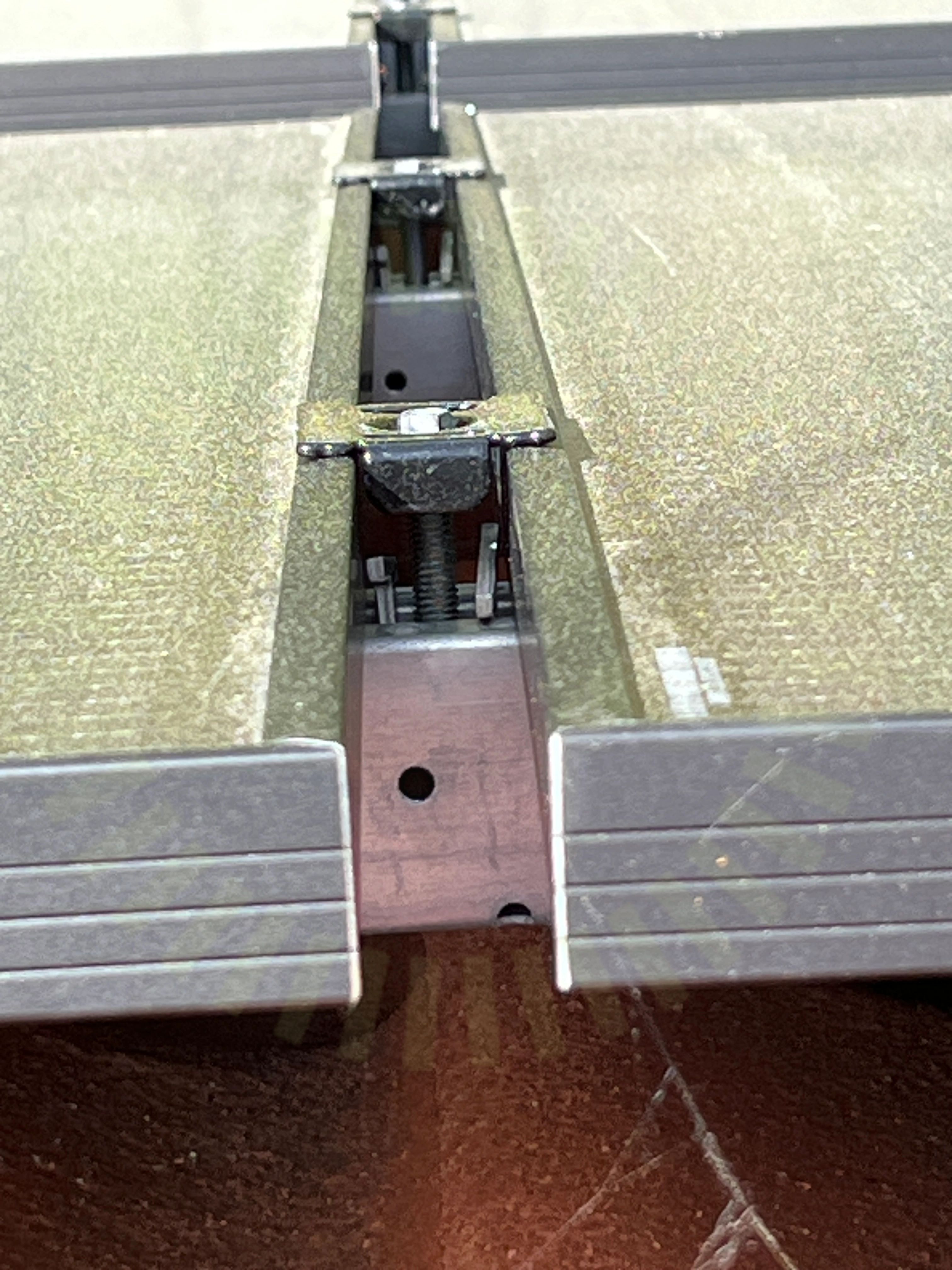

Panelramar separerade

4.4 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Installation manual Denim V.Feb-2024-1, Sida 7

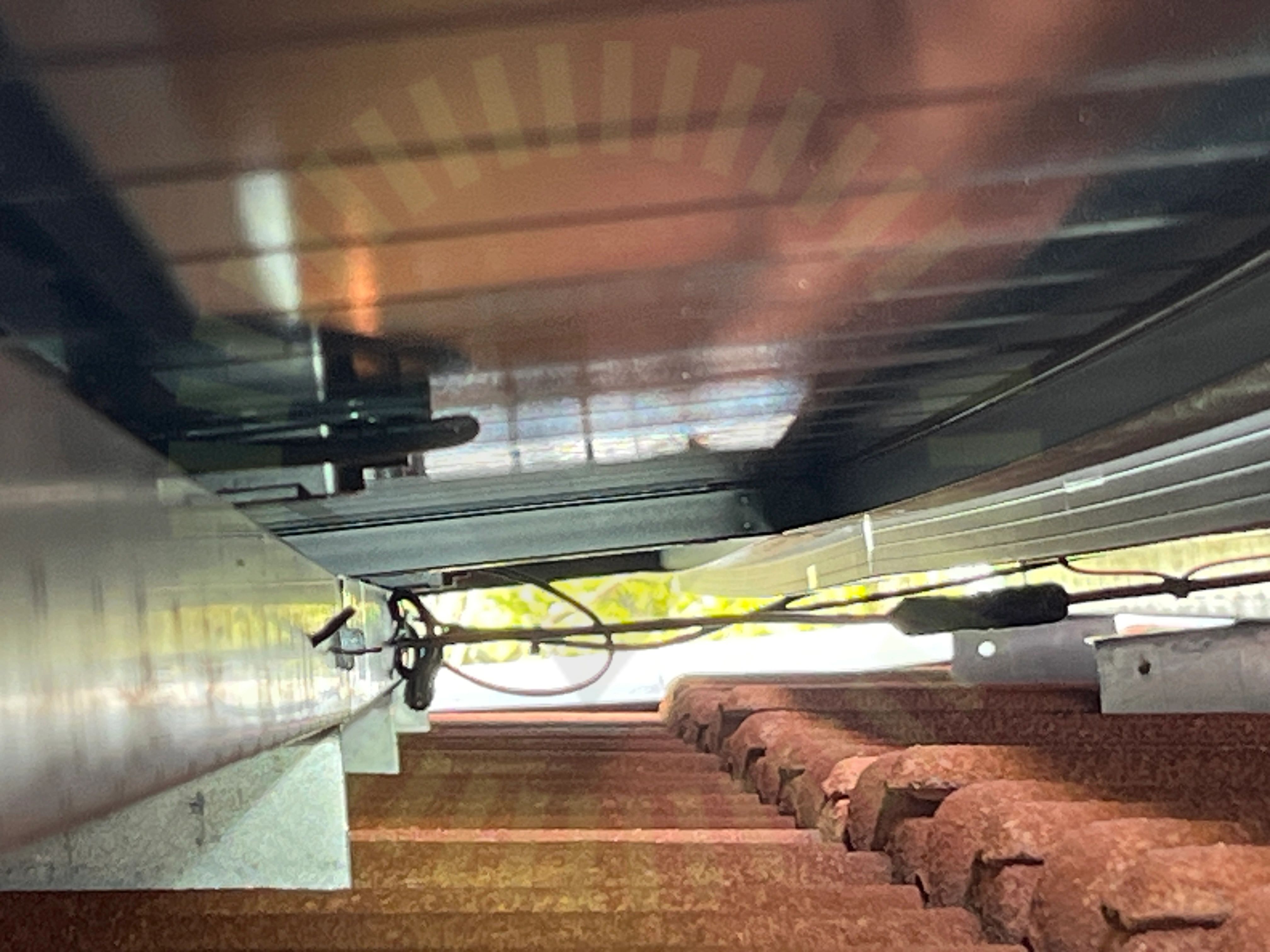

Kopplingslåda böjradie

4.5 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

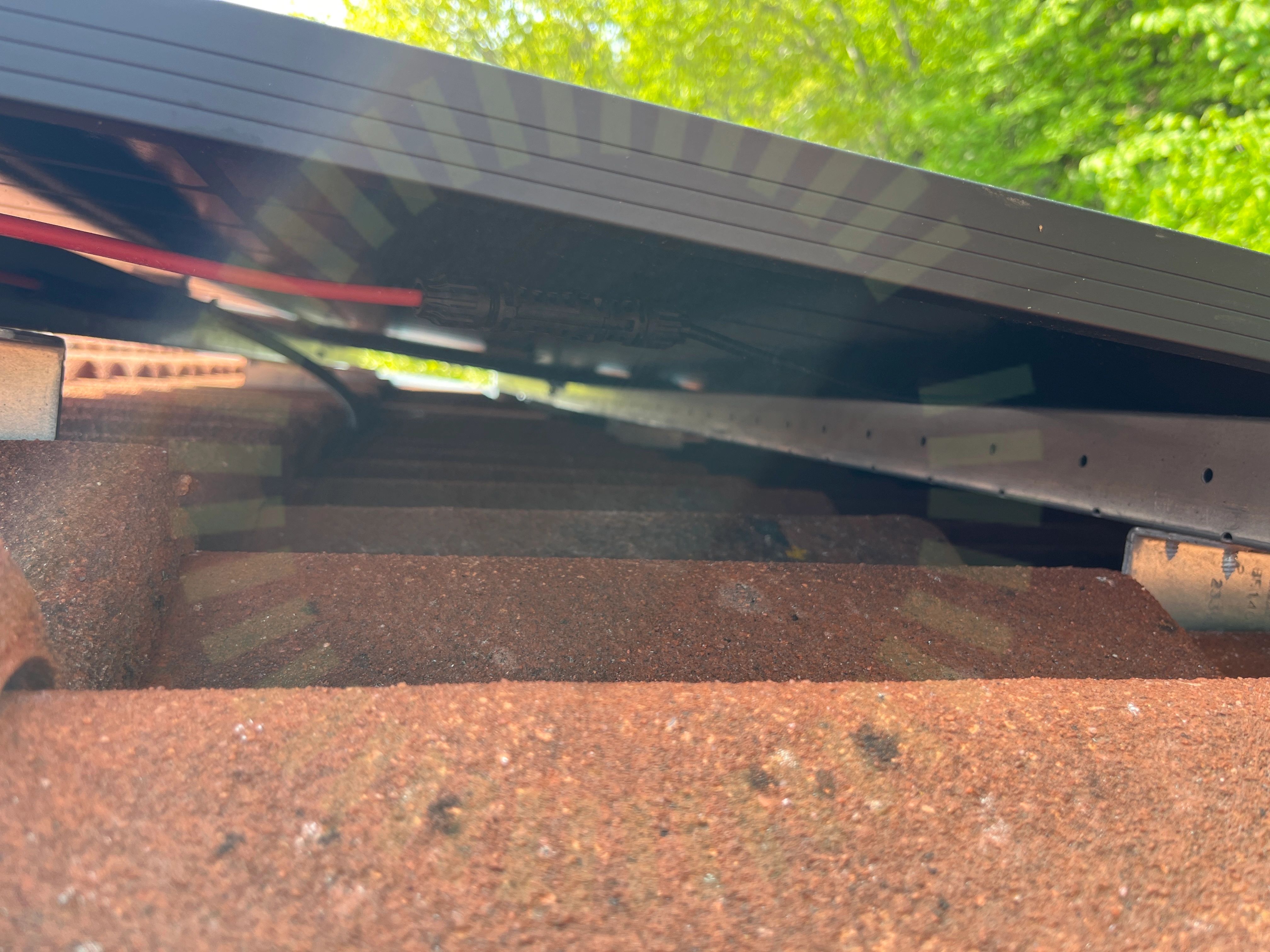

Stress på kontakter

4.6 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

8/15
DräneringshålFörbindelse av kontakterKlämmornas överlappningKontaktdonPanelkablagets böjradieSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/15
Strängförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

10/21

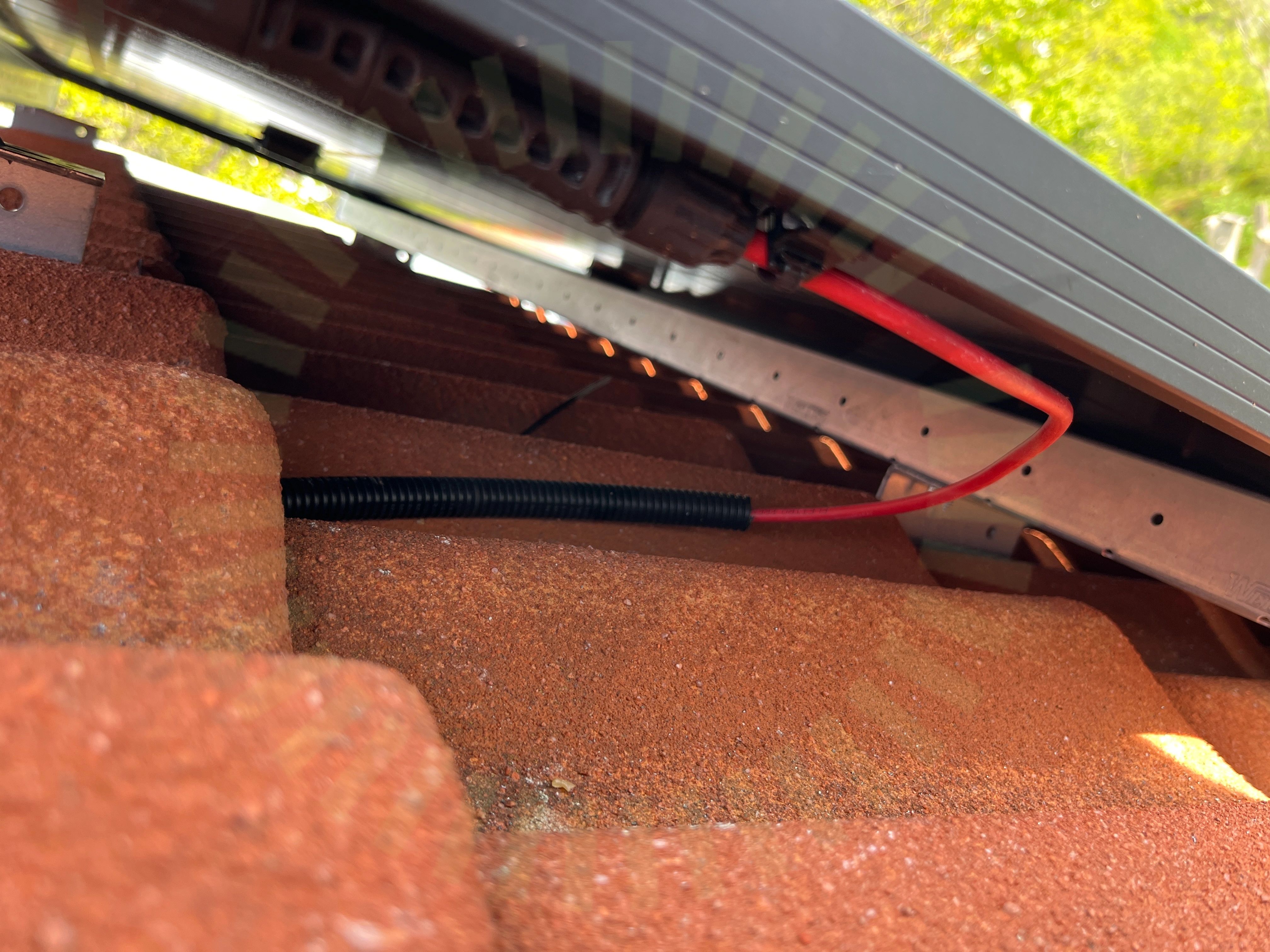

Kabeldragning mellan takytor

5.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan panelfält är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

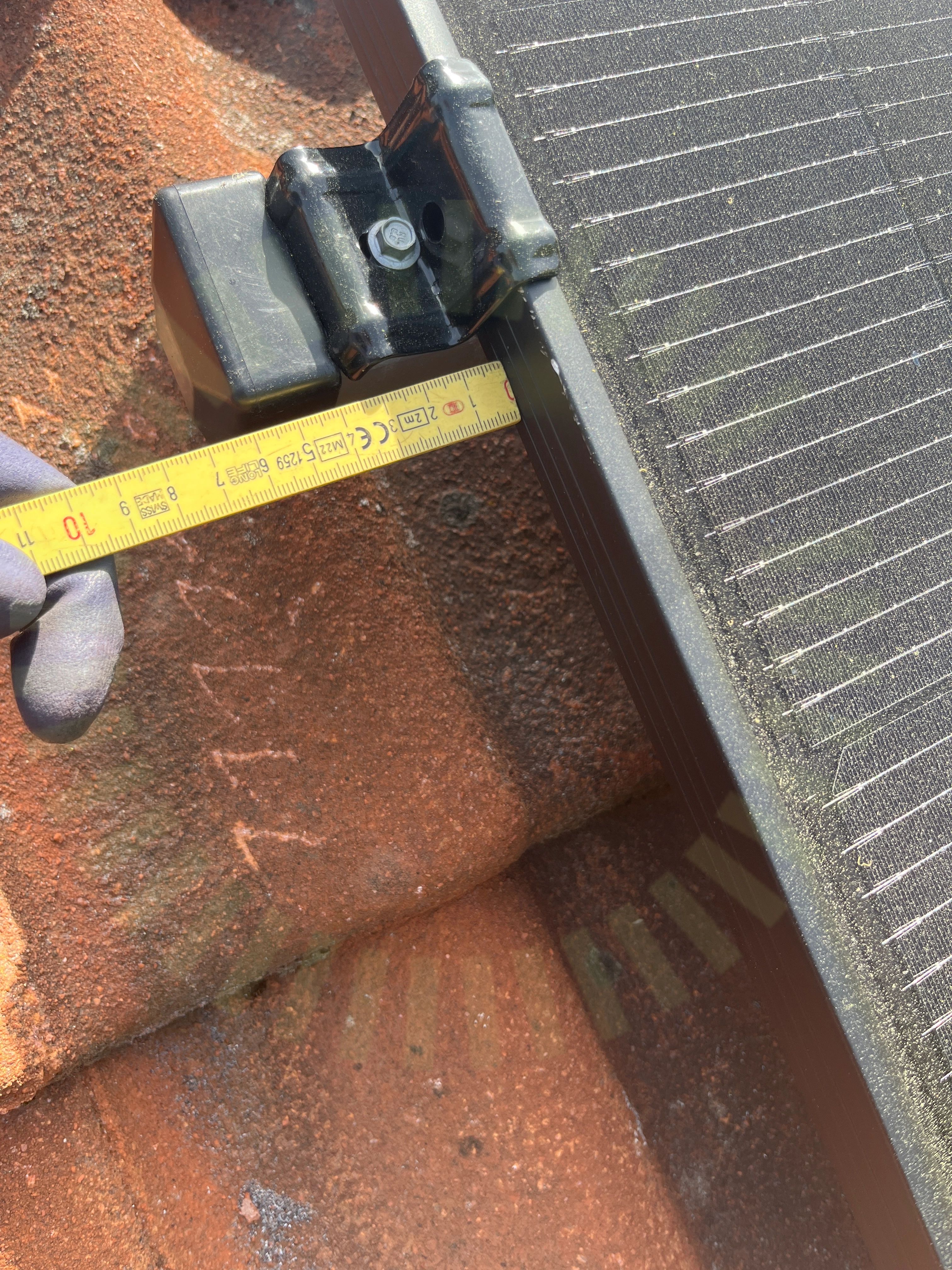

Ändklämmor skena

5.2 Ändklämmor skena

Inte godkänd

För lite skena sticker ut från slutet av panelkanten.

MA5111 Sid 1 (1) | Version 5 - 231109

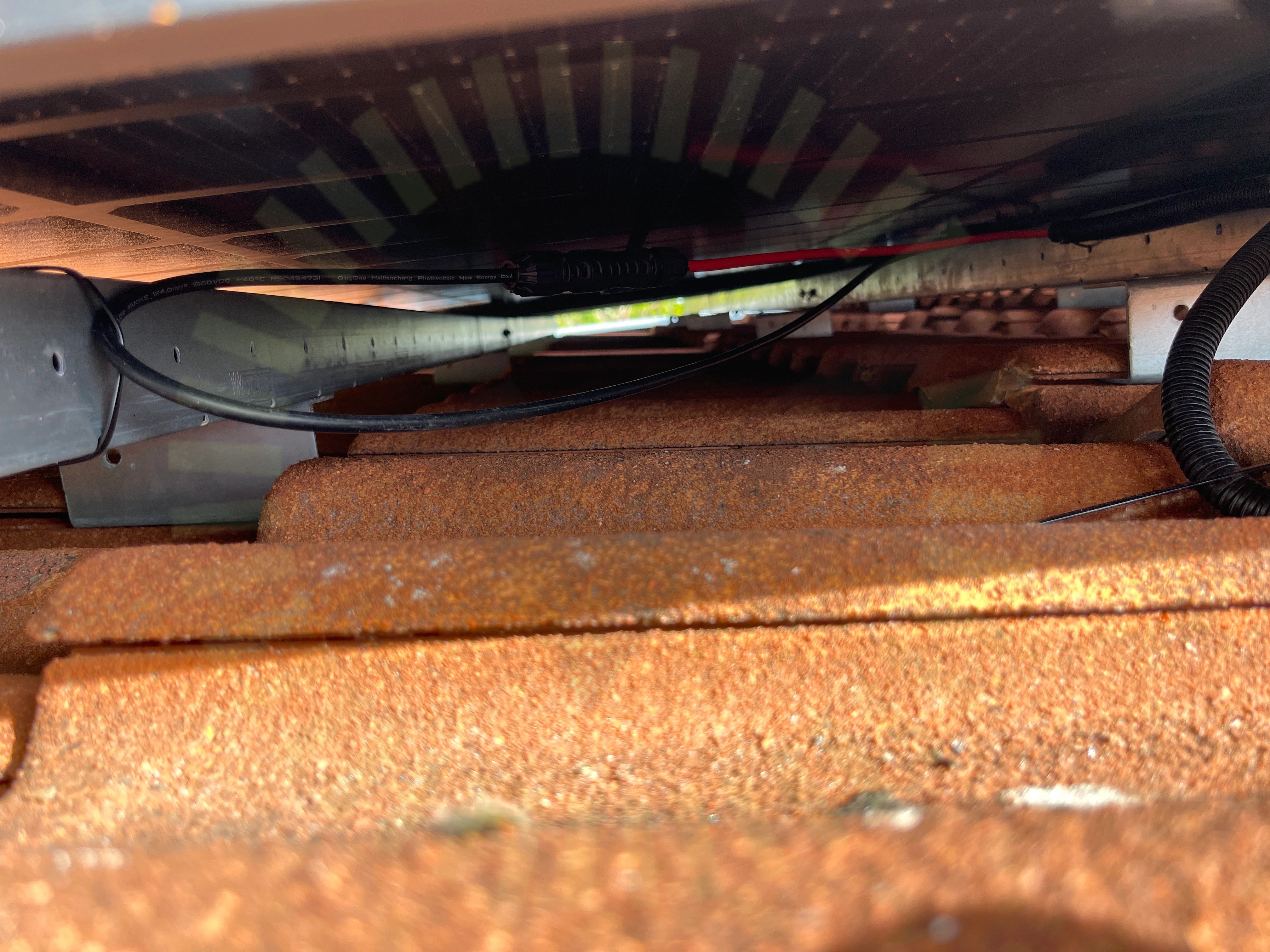

Kabeluppfästning

5.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)
Klämmor rätt förläggning

5.4 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 5 - 231109

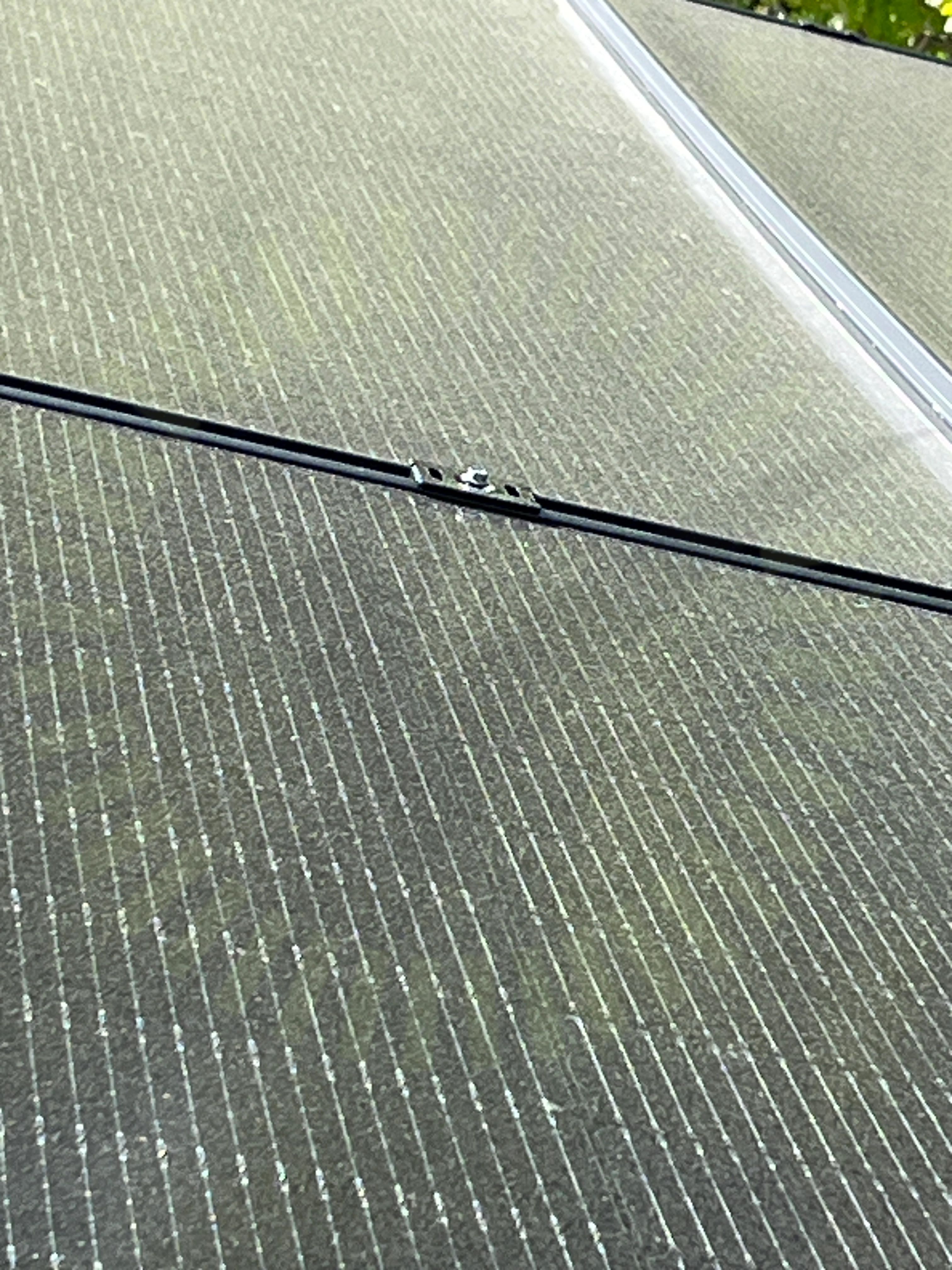

Mittklämmor

5.5 Mittklämmor

Inte godkänd

Mittklämman är inte åtskruvad.

MA5111 Sid 1 (1) | Version 5 - 231109

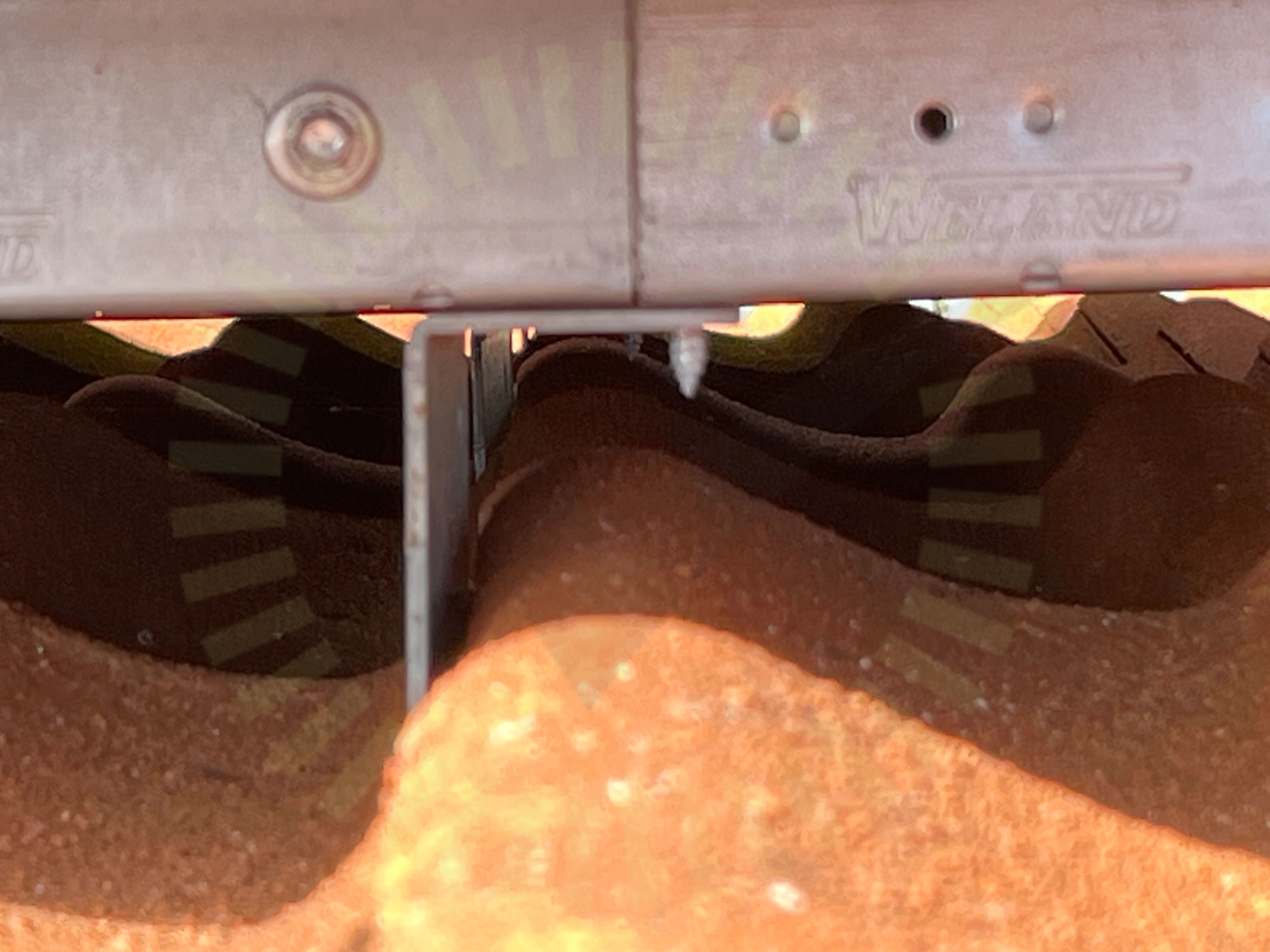

Skenornas infästning

5.6 Skenornas infästning

Inte godkänd

Fel antal skruvar är använda i skeninfästning.

MA5102 Sid 1 (1) | Version 3 - 221101

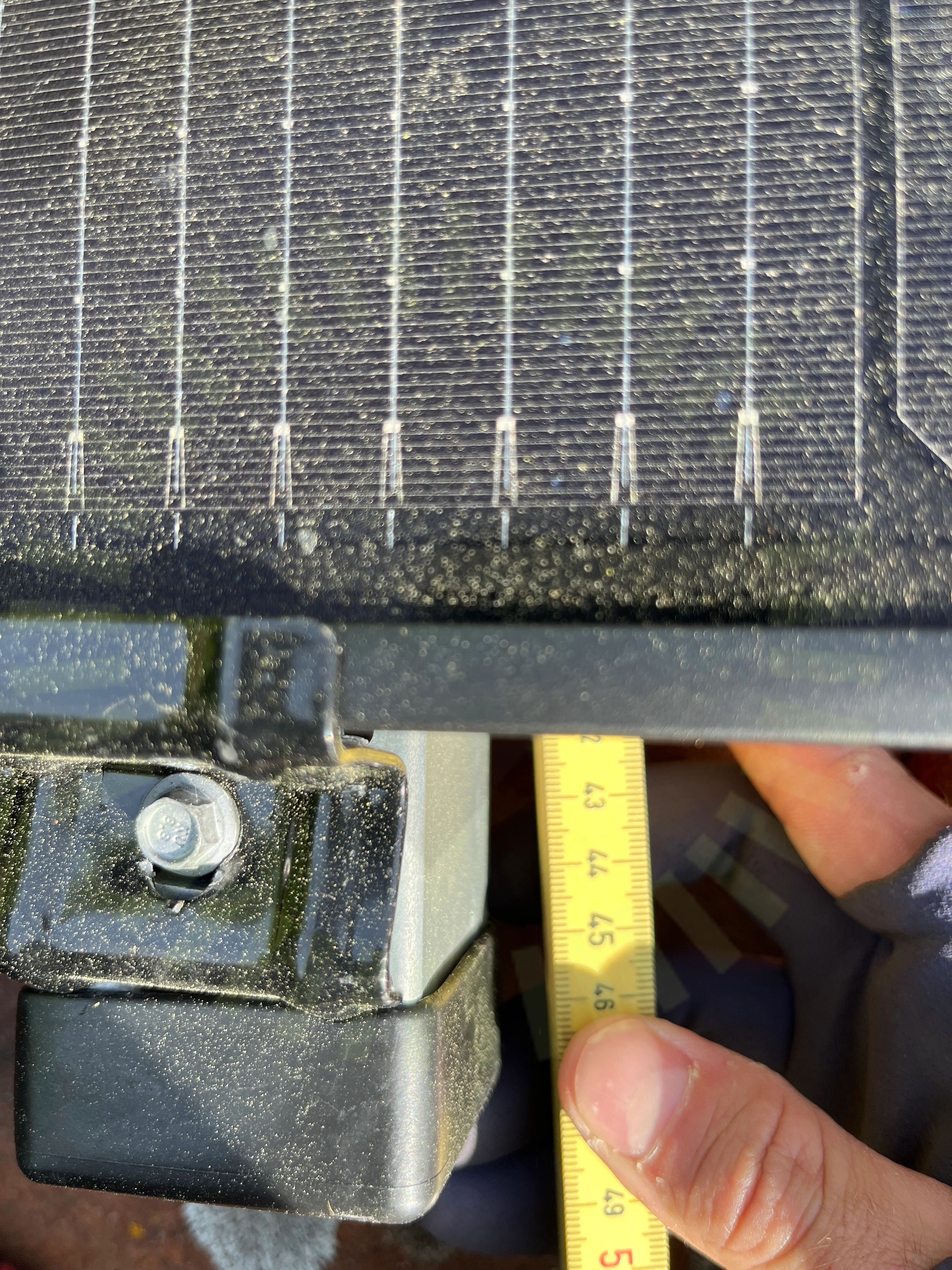

Skenornas överhäng

5.7 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

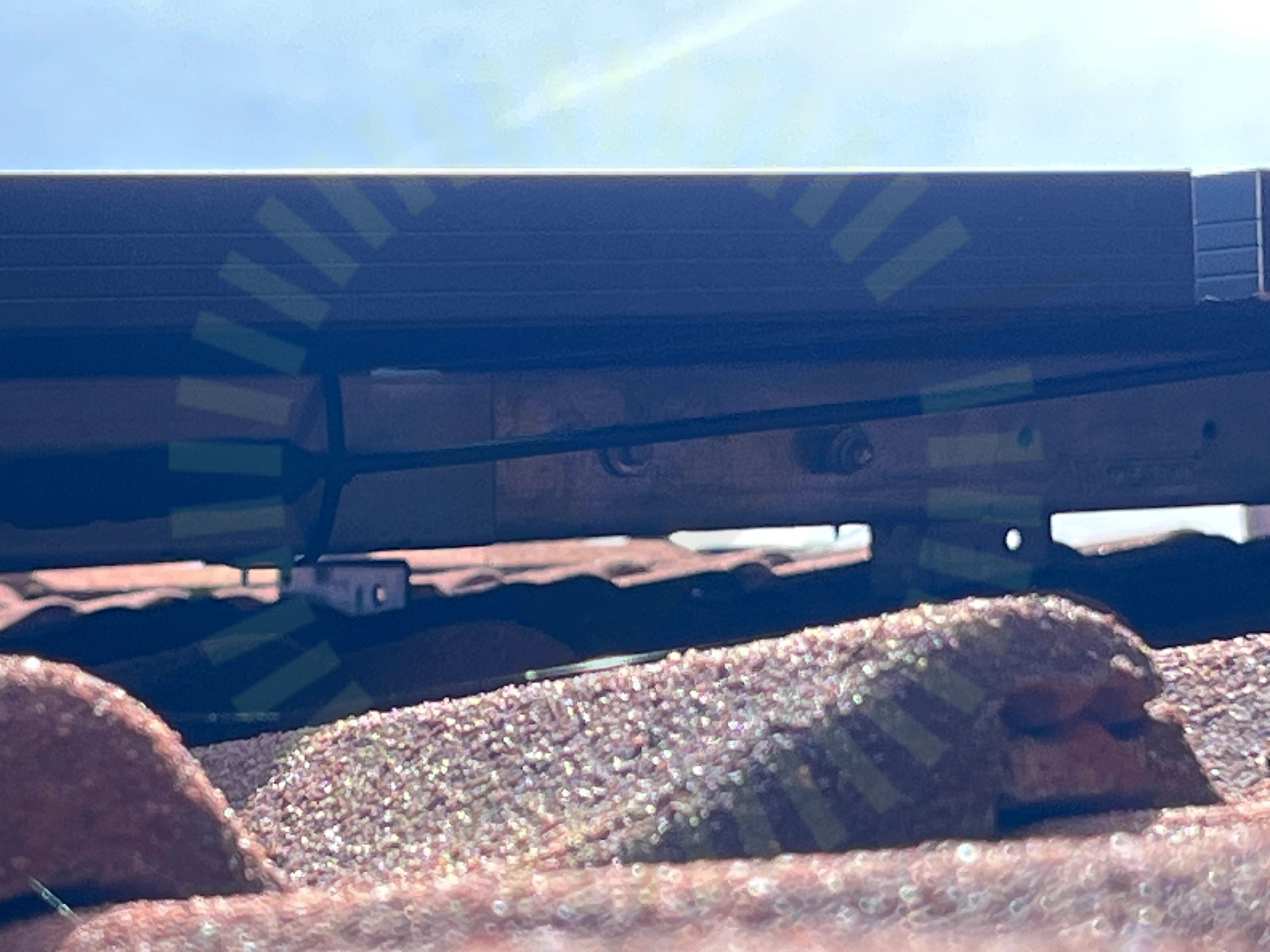

Skenskarvar

5.8 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruven sitter löst, finns även ställen där det är för få antal skruvar.

MA5102 Sid 1 (1) | Version 3 - 221101

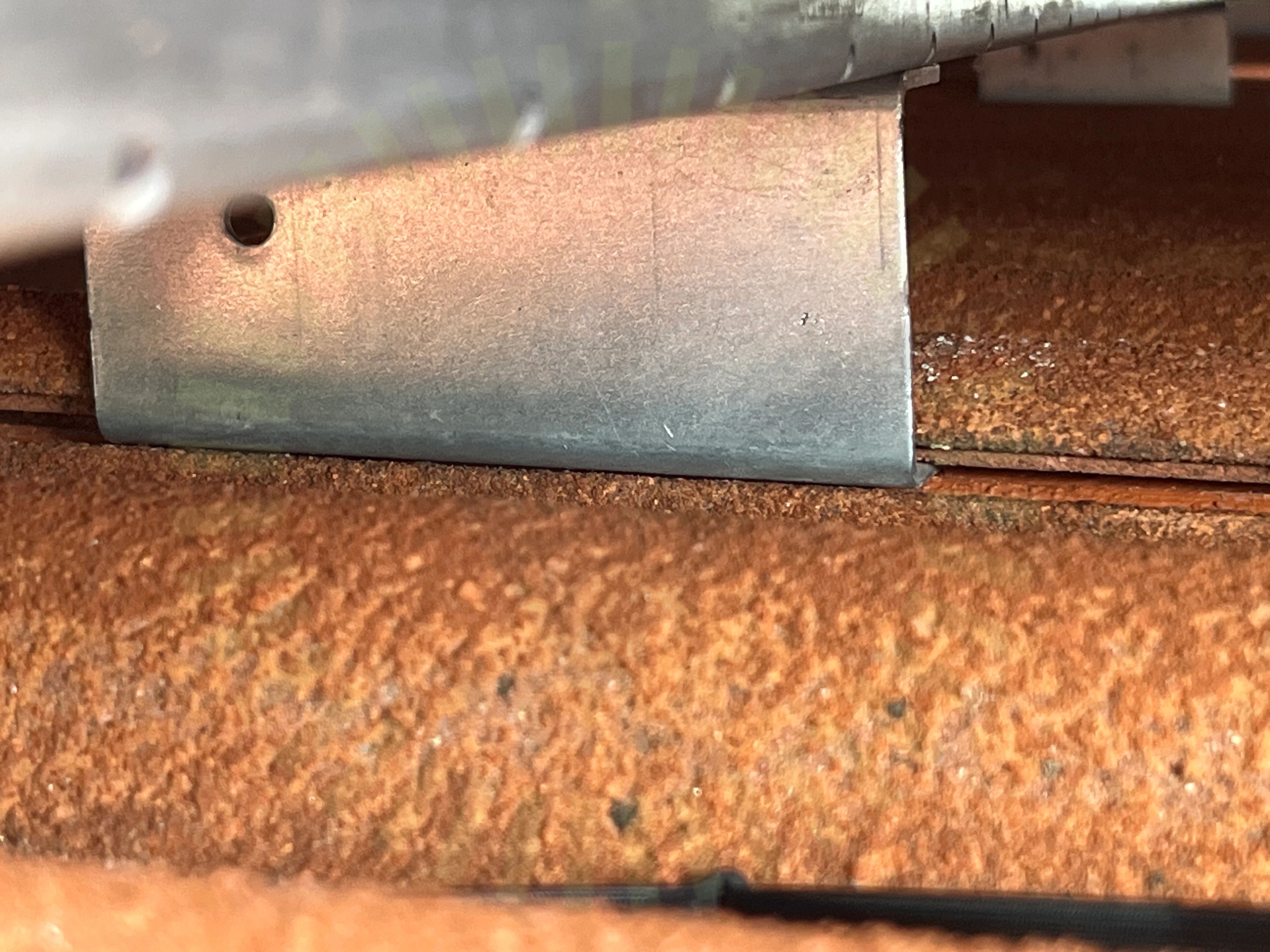

Underliggande takpanna

5.9 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101
Takkrokarnas CC

5.10 Takkrokarnas CC

Inte godkänd

Takkrokarnas avstånd till varandra överstiger måttet angivet i Snö- och vindlastberäkningen.

Snö- och vindlastberäkning

Godkända kontrollpunkter

11/21
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramPlaceringRåspontsinfästningSkadorSnö- och VindlastberäkningTakgenomföringTvådelad TakkrokUnderbyggnadVäderbeständigt material

Varselmärkning

Anmärkningar

1/4

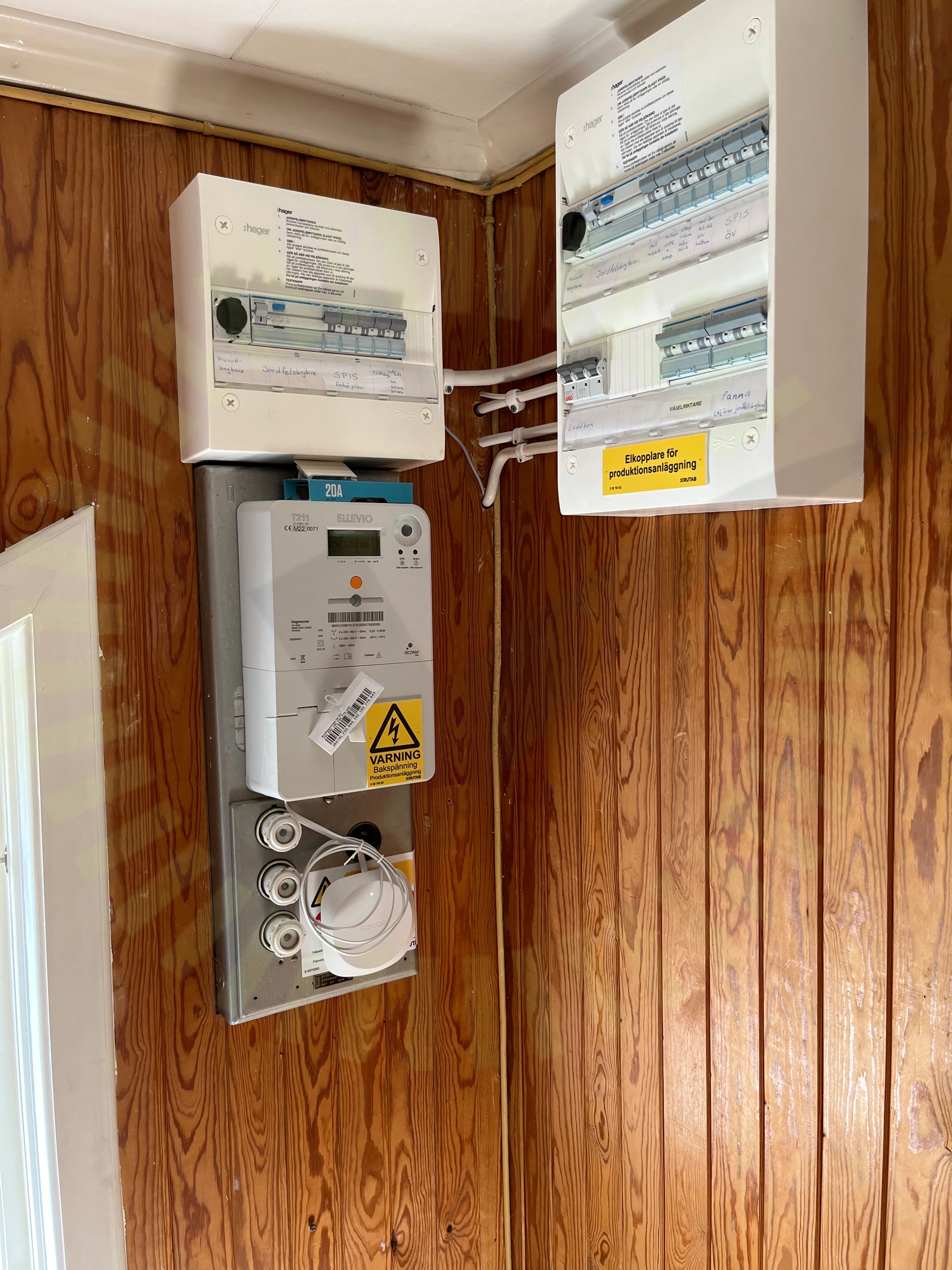

Informering av solceller

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

3/4
Missvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/35

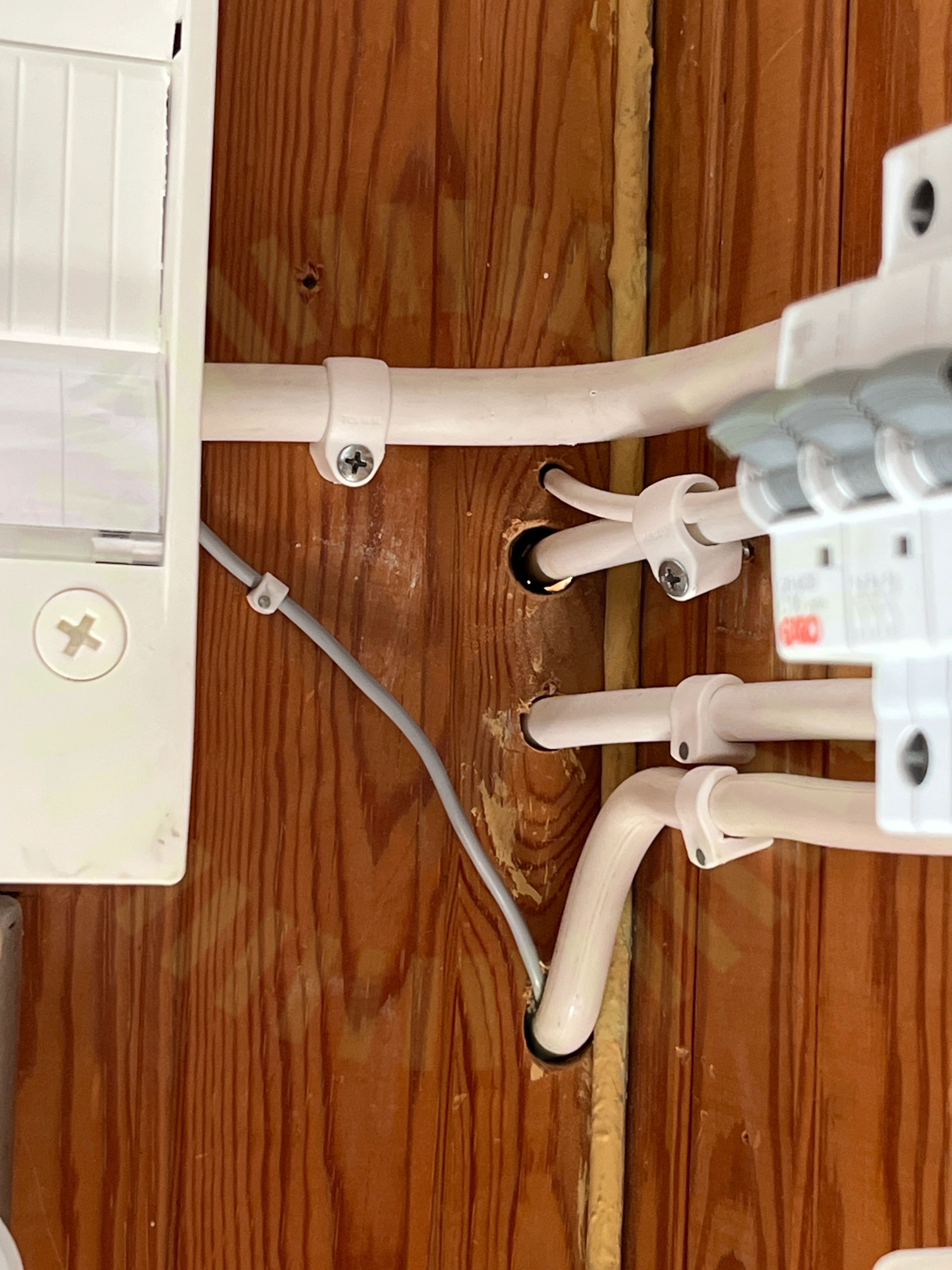

Genomföringar

7.1 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

7.2 Strängdesign

Inte godkänd

Paneler i olika lutning är kopplade i samma sträng.

Godkända kontrollpunkter

32/35
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35
DC Kontakter
