Besiktningsrapport

9.4

Installation genom

Nova Solar

Datum

11 juli 2024

Ort

Lindome, Västra Götalands län

DC Kontakter

Kabeluppfästning

Panelkablagets böjradie

+ 2

93% godkända7% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareSAJ: H2 3-20K-T2

TillbehörSäkerhetsbrytare AC

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

AvtalMätprotokoll DC

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

3/24

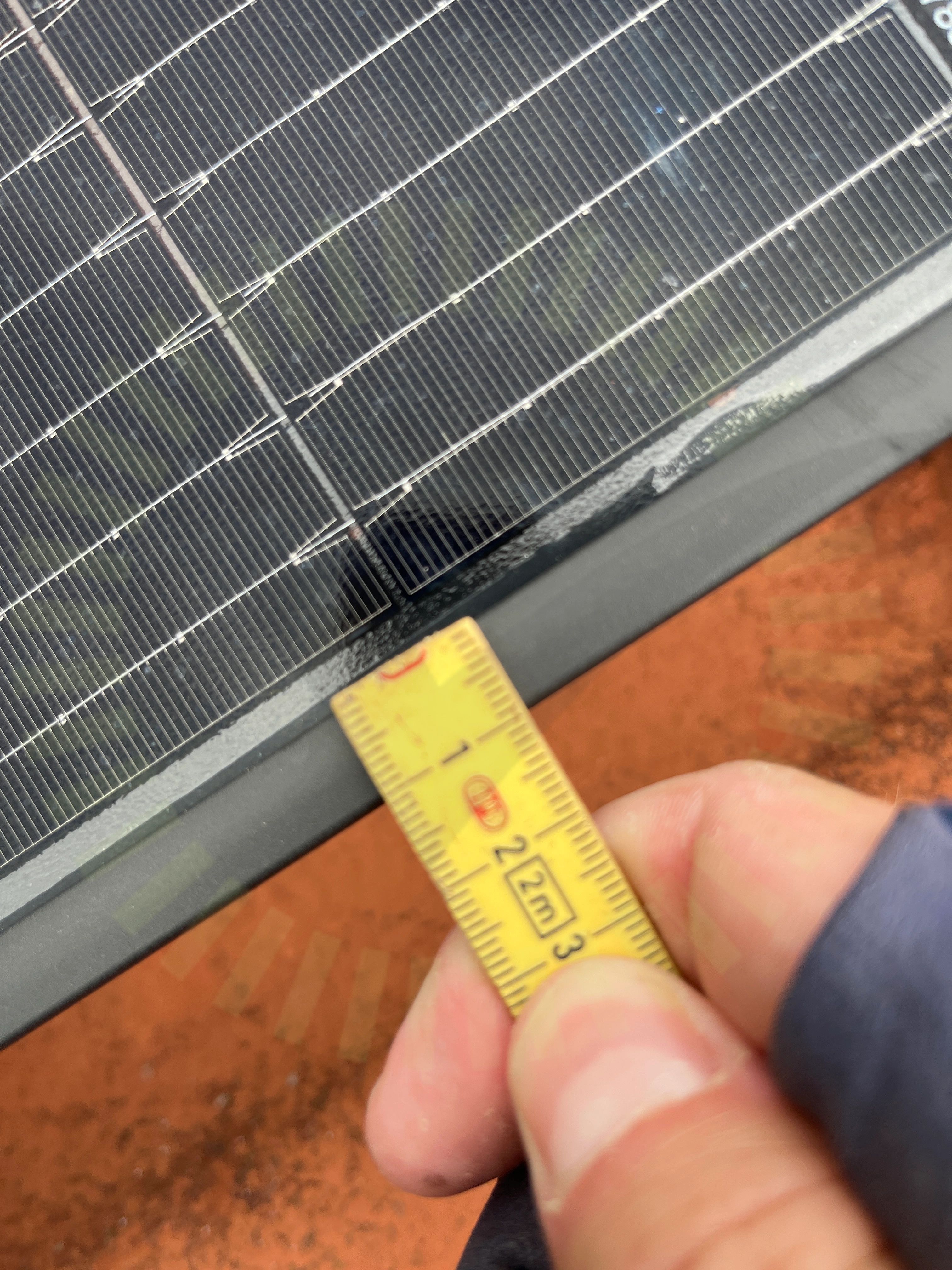

3.1 Klämmornas överlappning

Inte godkänd

Klämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar. Man har blandat både nya och gamla klämman och för den gamla klämman är panelens ram för smal.

Nordmount: produktblad-NM Hyper Mid/End Clamp

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

3.3 Ändklämmor

Inte godkänd

Ändklämman klämmer bara på ena sidan.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7

Godkända kontrollpunkter

21/24

Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCTermisk brytpunkt skenorUnderliggande takpannaVäderbeständigt material

Tak 1, Trina: TSM-NEG9RC.27

Anmärkningar

1/14

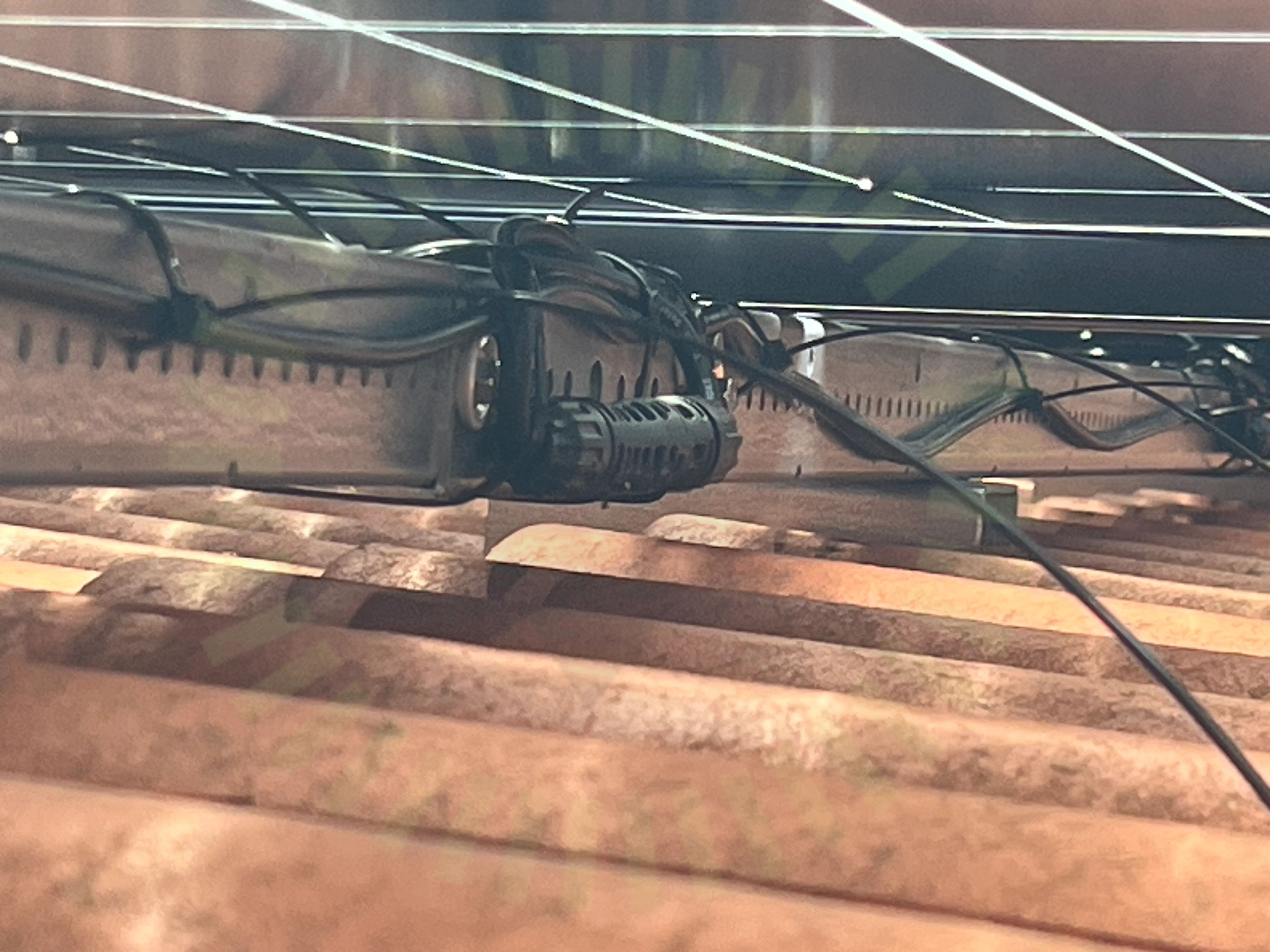

4.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

User Manual UM-M-0002/Ver. J Nov 2023, Sida 28

Godkända kontrollpunkter

12/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/35

6.1 DC Kontakter

Inte godkänd

Kontakter avviker från anvisningar.

6.2 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt.

Godkända kontrollpunkter

33/35

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderskyddVäxelriktarens IP klassning
